学好基础 必须要掌握的部分 1 电阻色码

四色电阻	段一	段二	段三	段四
颜色	第一个值	第二个值	倍率R	误差
黑	0	0	x1	-
棕	1	1	x10	1%
红	2	2	x100	2%
橙	3	3	x1000	-
黄	4	4	x10 000	-
绿	5	5	x100 000	-
蓝	6	6	x1 000 000	-
紫	7	7	-	-
灰	8	8	-	-
白	9	9	-	-
金	-	-	x0.1	5%
银	-	-	x0.1	10%

五色电阻	段一	段二	段三	段四	段五
颜色	第一个值	第二个值	第三个值	倍率R	误差
黑	0	0	0	x1	-
棕	1	1	1	x10	1%
红	2	2	2	x100	2%
橙	3	3	3	x1000	-
黄	4	4	4	x10 000	-
绿	5	5	5	x100 000	0.50%
蓝	6	6	6	x1 000 000	0.25%
紫	7	7	7	-	0.10%
灰	8	8	8	-	0.01%
白	9	9	9	-	-
金	-	-	-	x0.1	5%
银	-	-	-	x0.1	10%

下面附上了文档  大家可以下载回去好好学习一下  牢记硬背 这样就不用太依赖万用表来筛选电阻了。
电阻色码.zip (7.8 KB, 下载次数: 304)

2017-11-9 13:58 上传

点击文件名下载附件

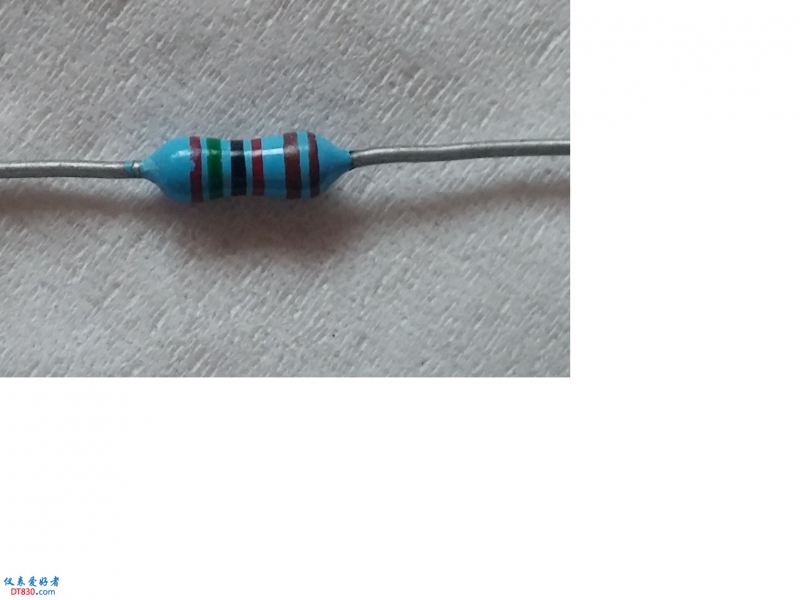

还少六环的。

wgsd 发表于 2017-11-9 14:16
还少六环的。

还有6环的啊。。。 这个真不知道

wgsd 发表于 2017-11-10 10:05

这个就是传说中的高档货？看表相真一般……

烈焰无悔 发表于 2017-11-10 18:51
这个就是传说中的高档货？看表相真一般……

六环并非高档货，只是增加了温度系数标志环。
有了温度系数环也不是温度指标就高，只是便于选用。

wgsd 发表于 2017-11-10 21:38
六环并非高档货，只是增加了温度系数标志环。
有了温度系数环也不是温度指标就高，只是便于选用。 ...

改天我去查查 增加一下资料

wgsd 发表于 2017-11-10 21:38
六环并非高档货，只是增加了温度系数标志环。
有了温度系数环也不是温度指标就高，只是便于选用。 ...

一般什么上用六环电阻，

有六环的，贵啊

这么多年了，就是这个色环让我实在不习惯。这玩儿要想闹明白就得把这些颜色背下来，记不住也不愿意背下这些颜色，每次用电阻就靠表量了。虽然费点事可不用费脑子，反正用的时候都是要量的。

独坐渔舟的老叟 发表于 2017-12-24 13:10
这么多年了，就是这个色环让我实在不习惯。这玩儿要想闹明白就得把这些颜色背下来，记不住也不愿意背下这些 ...

为了阻值准确，我都在收藏的4-5色环电阻速查表去查.

勇闯沙滩 发表于 2017-12-28 20:03
为了阻值准确，我都在收藏的4-5色环电阻速查表去查.

查资料的功夫，就那表量一下了。比查资料快又省事，您说呢？

独坐渔舟的老叟 发表于 2017-12-29 13:21
查资料的功夫，就那表量一下了。比查资料快又省事，您说呢？

有时怀疑 电阻值下降，虽然用表量一下了，不知正常阻值多少，就用电阻速查表去查。

色环并不止电阻，它在业内是通用的，我们最基础的东西，不但电阻电感带色码，电容也有（飞利浦的色码电容，外观跟电阻一样，只是测量不通，很容易被误解，常见于早期飞利浦的收录机里另外，西欧一些电器上面，使用的方片的类似瓷片电容的电容，上面就横着刷几道色条，那也是色码，所以，色码在行业内无所不在的，如果通晓色码的规律，你才有立锥之地，否则，真的枉称业内人了）
我的意思是，最好，下点功夫，把十个数背过，这应该不难吧，自己没买手机前，记人家的电话号码，11位也记得挺熟悉的，这10个色应该不难记吧？棕红橙黄绿蓝紫灰白黑，对应从1到0的十个数，金色欠1银色欠2（金色为0.1倍率，银色为0.01的倍率，黑色视作不存在，常用倍率最高到蓝，很少有紫色做倍率环出现）
在维修界，十几年前，公议当天收入已经使用色环法了，不过，即便是业内人士，也时常搞错倍率，贻笑大方，这几天，在数码之家，也有几位朋友效仿，用色环来形容买便宜货的价格或者收入，结果，太自信了，徒增笑耳。
所以，色环使用不能随意，必须按规矩办事，尤其倍率，错一个色，就如同在支票上多写或者少些几个0一样，后果是很严重的，容不得儿戏，

独坐渔舟的老叟 发表于 2017-12-24 13:10
这么多年了，就是这个色环让我实在不习惯。这玩儿要想闹明白就得把这些颜色背下来，记不住也不愿意背下这些 ...

不但要把那十个数，十二个色背下来，而且会灵活运用，那才行，很多会员，凭借数码速查卡，或者软件，却不懂得电阻识别的规律，还信誓旦旦的死教条，让人哭笑不得，比如，前些天，数码那边一位朋友，修电磁炉，非怀疑一个色环电阻是坏的，他把，灰红黑橙红 的五环电阻倒过来读，非固执的认为是23K，说实话，从识别水平上，这位甭管是自己凭本事，还是查表，识别是对的，但是，他不懂电阻的基本规律，所以，明眼人一眼就看出，这是个力巴，因为，电阻分，E6,E12,E24,E96 这些级别，当然还有更高的那就更难背过了，但是作为维修人，E24以下的电阻规律应该必须掌握吧，这是正确识别电阻的参数必须参考的东西，为什么说他错了，就因为，在E24及其以下的分级里，不存在2.3这个规格，有2K，2.2.2.4.2.7.这几个规格唯独没有2.3，所以，23这个值本身就不受保护的，而反过来，8.2这个规格，是标称值，是准许存在的，没理由放着存在的值不用，而去凑那不存在的值，有2.2.也有2.4，干吗非整出个2.3？这不是棒槌是什么？
什么知识都得经常温习，复习，才能熟练掌握，色码电阻电感的识别，也是如此，我知道不容易，因为我是家传的，从小，老爷子就给我不断的说这十个颜色，但是，我直到上初中，自己看《怎样看无线电路图》《晶体管收音机》之类的书，才真正的开始对色码进行了解，而真正看见个电阻能本能的不用思维时间就直接确定是我要找的电阻，那至少是20岁以后的事了， 我比郭靖还笨，都能记住，各位都是人中龙凤，难道这点事都做不到？

色环间距比较好分辨的。

有时候哪个是第一环，哪个是最后一环真不好区分，，还有棕红橙三种颜色有色差，也不好分辨。

不羁的风yb 发表于 2018-1-18 13:52
有时候哪个是第一环，哪个是最后一环真不好区分，，还有棕红橙三种颜色有色差，也不好分辨。 ...

离得比较远的是最后一环

见过老一辈修理的时候查这类元件 好像有一本像字典的东西的

就烦记这个了，
