优利德UT205万用表维修

发表于：2021-8-19 08:49:35 2183
万用表
主题类别: 维修
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: UT205

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

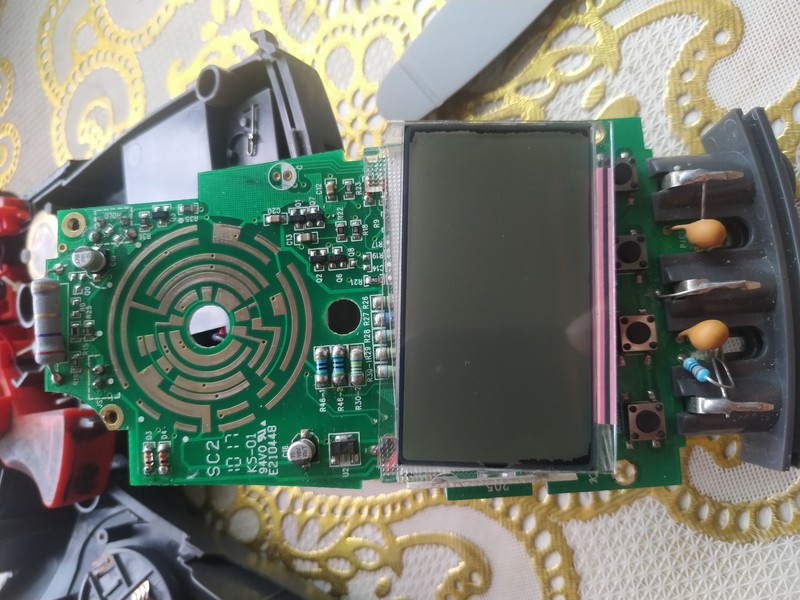

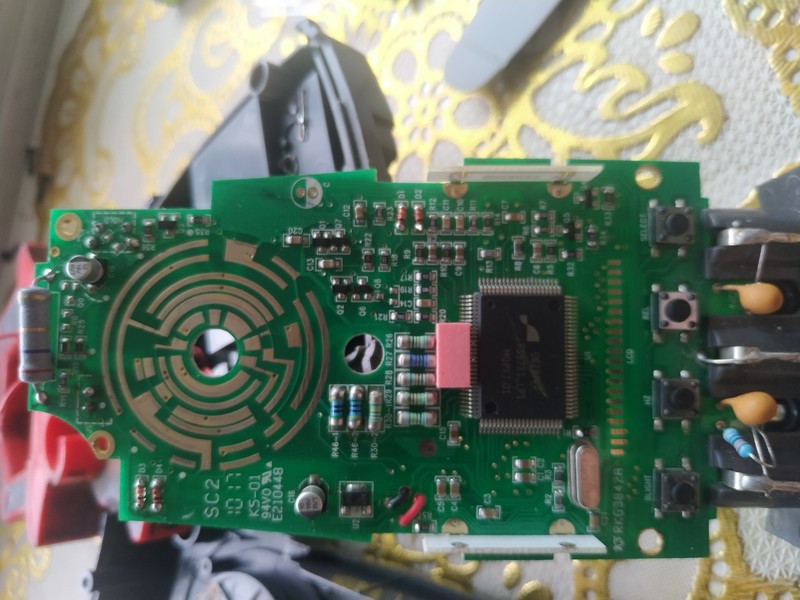

采用fs9721芯片

采用fs9721芯片

试着对盲测一遍没发现问题

试着对盲测一遍没发现问题 IMG_20210819_080343.jpg IMG_20210819_080344.jpg
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

策马奔腾123 楼主     数字斗士 2021-8-19 08:55:07

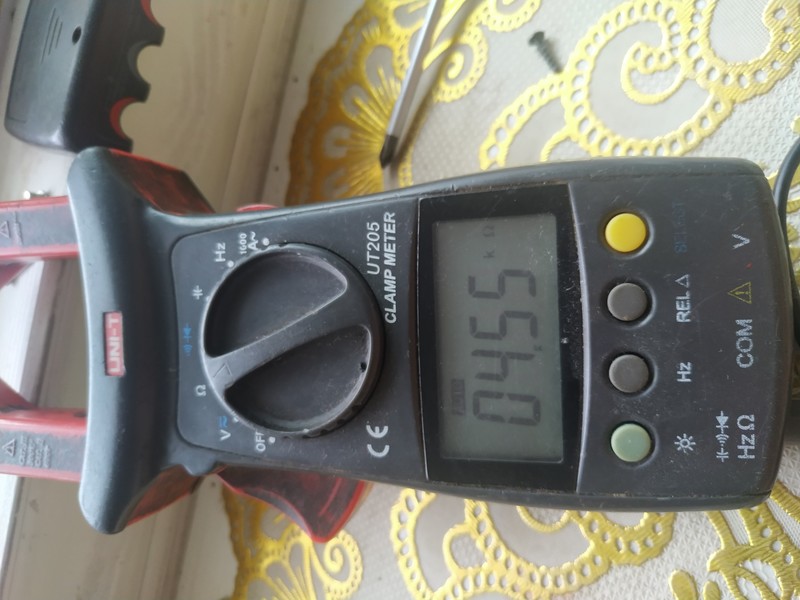

坛里大神多，请教一下。这款万用表，表笔开路时，仍显示约4.58k。只能测量4.58k以下的电阻。蜂鸣和二极管档正常工作。试着盲测了下，没发现坏的地方，采用fs9721芯片。请各位大神指导一下如何修理，另外求这款万用表的原理图。谢谢
2021-8-19 08:55:07 回复
勇闯沙滩 数字大神 2021-8-19 11:13:53
按一下rel键试试。
2021-8-19 11:13:53 回复
hc061218 数字王者 2021-8-19 13:19:58
先查保护电路。剩下的大佬解惑
2021-8-19 13:19:58 回复
wgh1027 数字大神 2021-8-19 22:11:37
估计是保护三极管漏电所致
2021-8-19 22:11:37 回复
wgh1027 数字大神 2021-8-20 21:45:18
搞好了没有？
2021-8-20 21:45:18 回复
w36936951 数字奇才 2021-8-22 21:07:52
赞同5楼的，多数是保护三级管坏了。
2021-8-22 21:07:52 回复
wgh1027 数字大神 2021-8-26 23:11:34
修好了没有？
2021-8-26 23:11:34 回复
宇宙123 数字奇才 2022-5-2 15:57:20
UT205主控怎么不一样
2022-5-2 15:57:20 回复
