SANWA PC500 闭壳校准（摸索的）

按键组合RANGE+HZ （进入校准），RANGE+HOLD （进入下一校准档位，直至最后档位完成）。

进入校准模式

1、同时按住 SELECT + HOLD 然后旋转开关至 Ω档 ，等待1秒 松开旋转开关

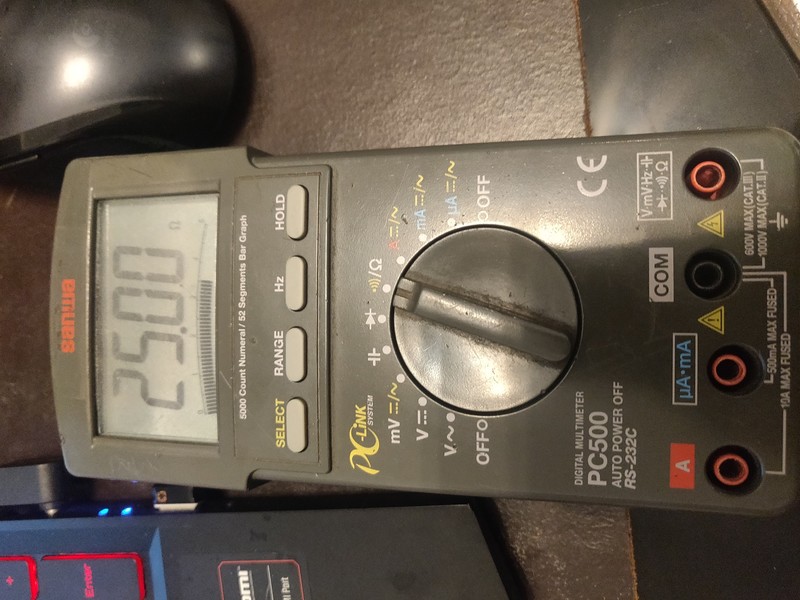

显示 25.00Ω  -电阻校准

转动旋转开关至mv 档显示50.00MV ，进入毫伏档校准

转动旋转开关至V档 显示5.000V，进入直流电压档校准,

以此类推交流档……

备注：电压、电阻等所有档位需完整完成整个子项的校准，如直流V档，需完成5V，50V，500V，1000V的校准，校准数据才能存储（完成时听到蜂鸣声1响）。

校准举例：

直流电压档

1、同时按住 SELECT + HOLD 然后旋转开关至 Ω档 ，等待1秒 松开旋转开关

2、转动转动旋转开关至V档 显示 5.000V，

3、按RANGE+HZ，显示0.000V

4、5V标准电源接入 COM及V.mv插口（+），显示不一定是正确值（表被我调乱了）。

5、按RANGE+HOLD 显示50V档，输入50V标准电源。。。

6、1000V后输入后按RANGE+HOLD 听到1声蜂鸣音，代表直流电压档位校准完成。

7、关机

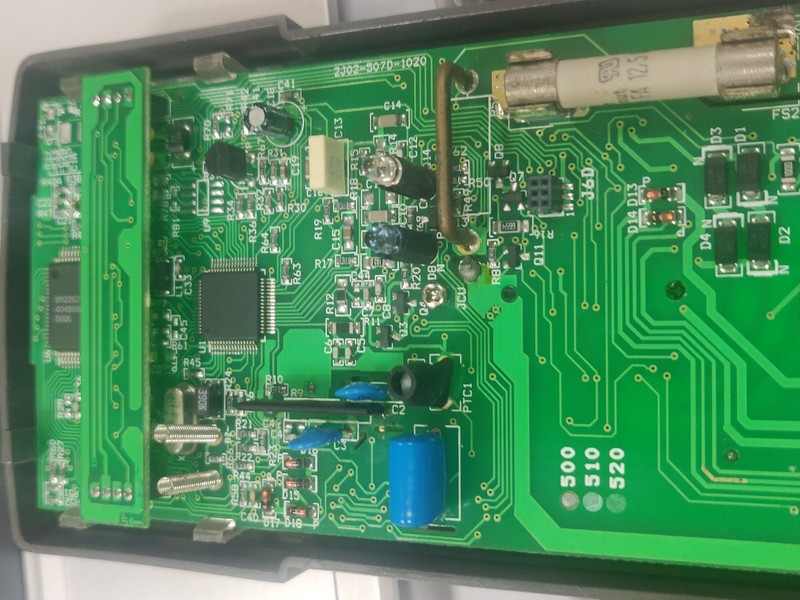

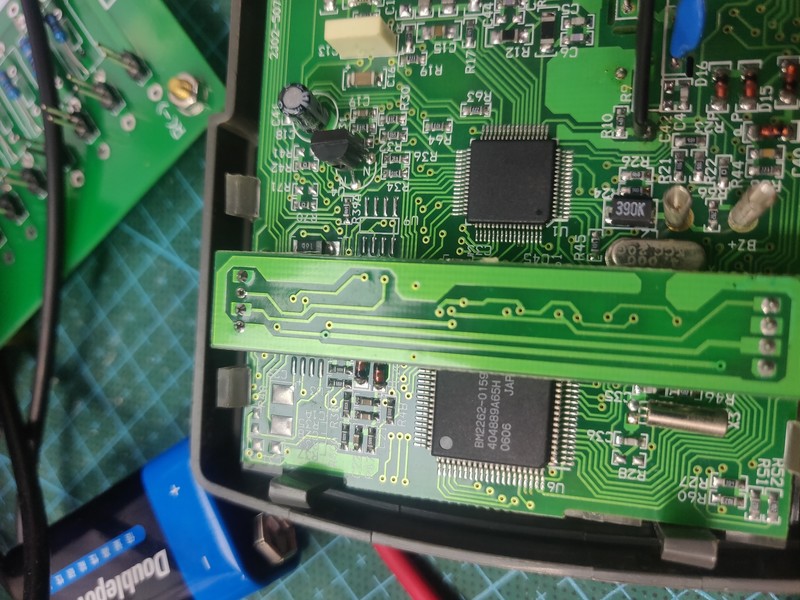

校准方法自己摸索的----太厉害了，PCB板是两个图，不是正反面？

谢谢分享

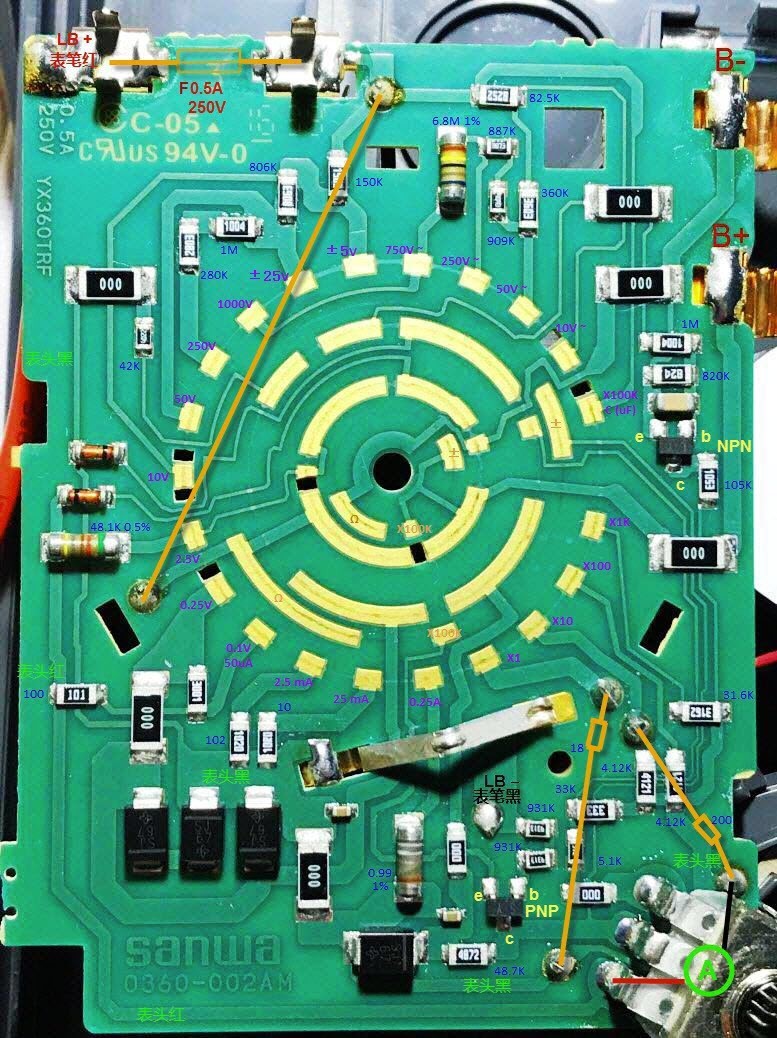

指针表的电路板都用上了

勇闯沙滩 发表于 2021-8-24 05:43
校准方法自己摸索的----太厉害了，PCB板是两个图，不是正反面？

没注意，粘错图了。

哈哈没图

必须给你点赞

这都能摸出来真的很厉害

楼主确实厉害，提升玩表的乐趣！
不知sanwa其他表是否能用类似方法校准。

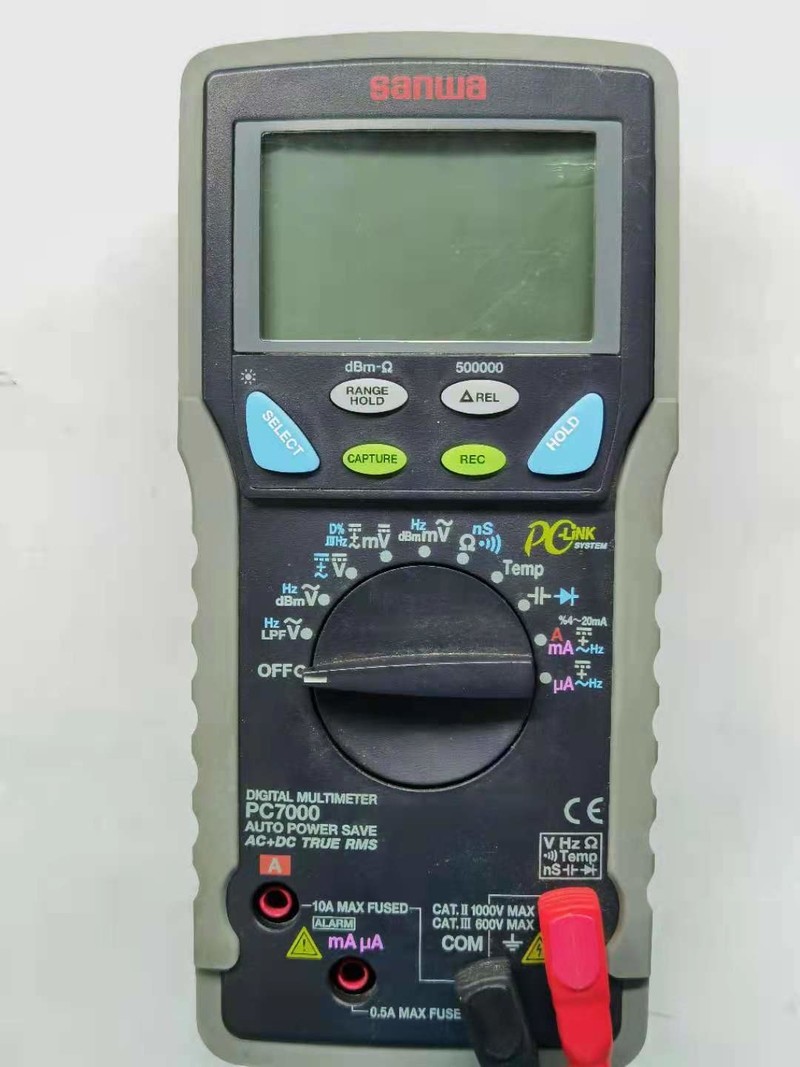

参考楼主的方法，也摸索了一下SANWA PC7000的，操作差不多，不同点是，每切换到下一个档就保存一次校准值，我成功把电阻档搞乱了
没有标准电阻、标准流什么的情况下还是先不弄了。
PC7000是按键组合RANGE+REL （进入校准），RANGE+HOLD （进入下一校准档位，同时保存上一档的校准值）

学习了，谢谢分享！

补充一下

关机状态，按住SELECT + HOLD键，然后拧档位旋转开关到欧姆档，1秒后松开，会显示25.00，也有可能会显示别的数字，
此时的数字都是静止的，代表进入了校准模式。

然后需要校什么，就转到什么地方去，都能看到静止的数字，比如，转到电压档，看到的就是5.000V

这时，再按RANGE+HZ  数字就动起来了，不用管是什么数字，只需要校准仪输入刚才静止的数据即可。

这里用楼主的电压举例吧，DCV

第一次看到的是5.000V 这就代表，校准得输出5.000 得整数的，否则校完后误差就会很大。
看到5.000V后，按下 RANGE+HZ 然后校准仪调到5.000V 校准仪数字不跳动后，按万用表的RANGE+HOLD表示确定，万用表自动进入下一个需要校准的档位，一直这样下去，DCV 是4档5V，50V，500V，1000V 校完后就可以用了，最好是关机一下。
