ZT-Y 魔改，实现自动双频

缘由：
      ZT-Y 可以通过更换晶振来提升速度，但更换晶振后下面的功能会异常：
      频率测量值减半
      NCV测量异常
      输出方波频率加倍
      电容测量值加倍
上面的问题，除了电容测量值可以通过修改参数来解决外，其他的无解

想法：
      根据不同挡位，自动控制是否增加晶振频率，从而实现提速的同时保证所有功能完好

实现：
       原理很简单：通过单片机解码 ZT-Y 的挡位编码，根据不同挡位，驱动继电器开合让双晶振自动切换

       首先，要搞清楚 ZT-Y 的挡位编码，根据实测，ZT-Y 使用 DTM0660 的 25、26、27 脚为主编码，规则如下（标出的管脚为接地时）：

       电压档（V、mV） 25  26

       电阻档（R、二极管、通断、电容）R 26

       NCV 27 26

       波形  27

       电流（A） 25 27

       电流（mA）  25

       电流（uA） -
       有了编码，接下来就很简单了：使用C8051F320单片机解码，根据挡位确定是否切换晶振

选件：
       ZT-Y空间有限，尽量选择小元件，特别是继电器，我用的是信号机用的欧姆龙G6K系列超小型继电器，电压选4.5V的

       因为只是随便做做，没有必要打板，是直接用洞洞板+DIP转接板来改造，所以其他元件全用插接件

       电路图太简单，就不画了，元件就只有 C8051F320单片机、1N4007继电器保护二极管、4.7K上拉电阻、8050三极管、G6K 4.5V继电器

制作：

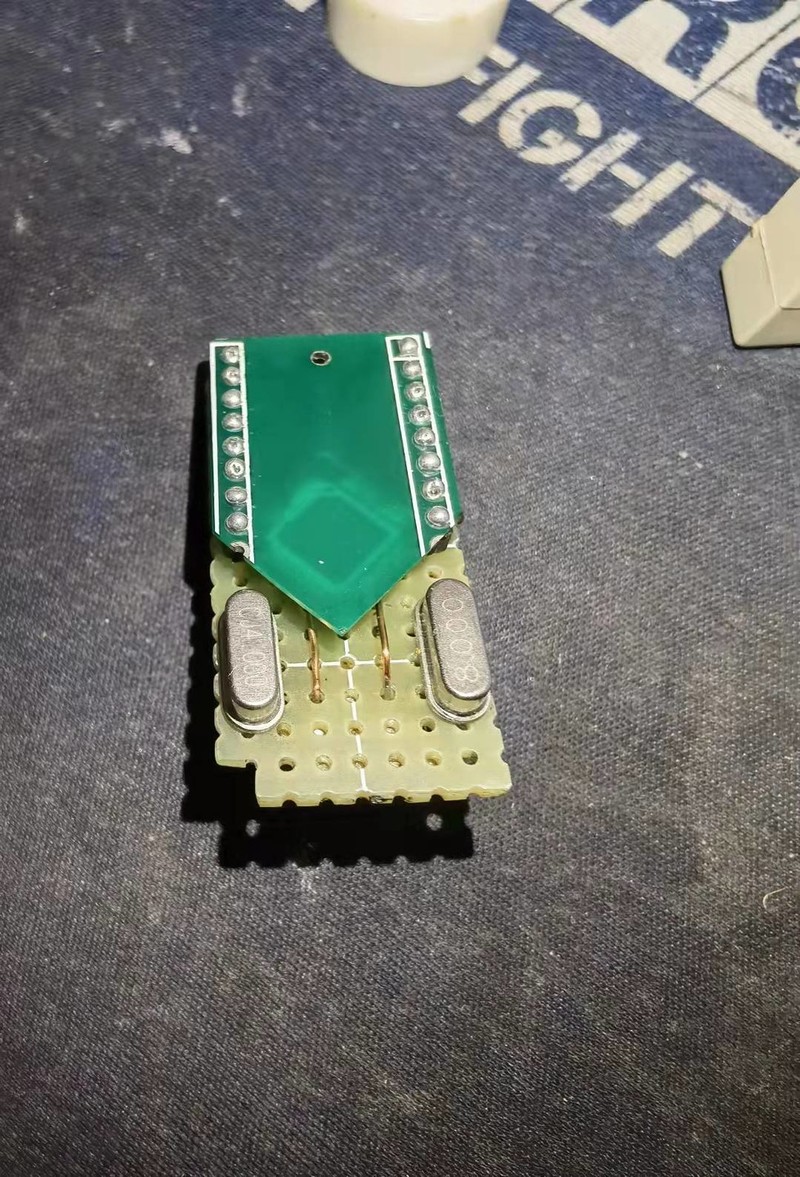

      采用双层结构，上层式DIP转接板切一半（缩小体积）安装 C8051F320，下层式洞洞板，安装其他元件，做好后的实物图：

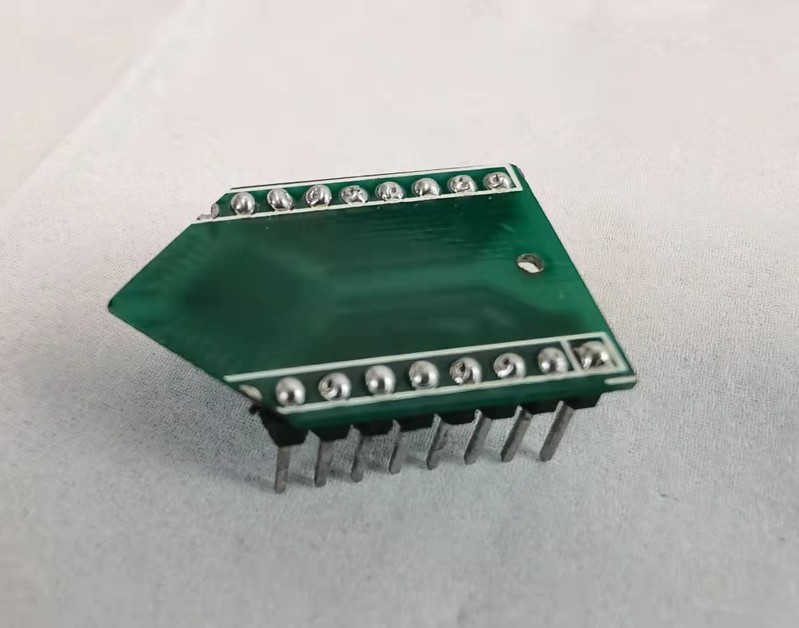

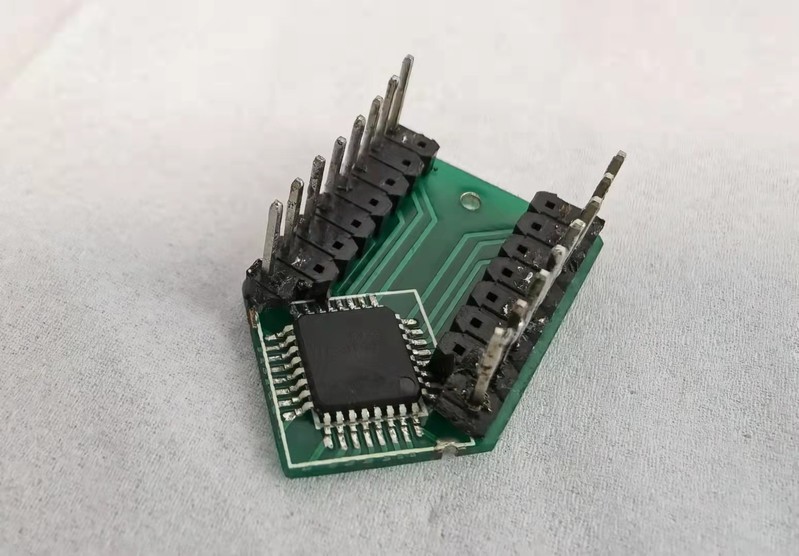

单片机上板

单片机上板

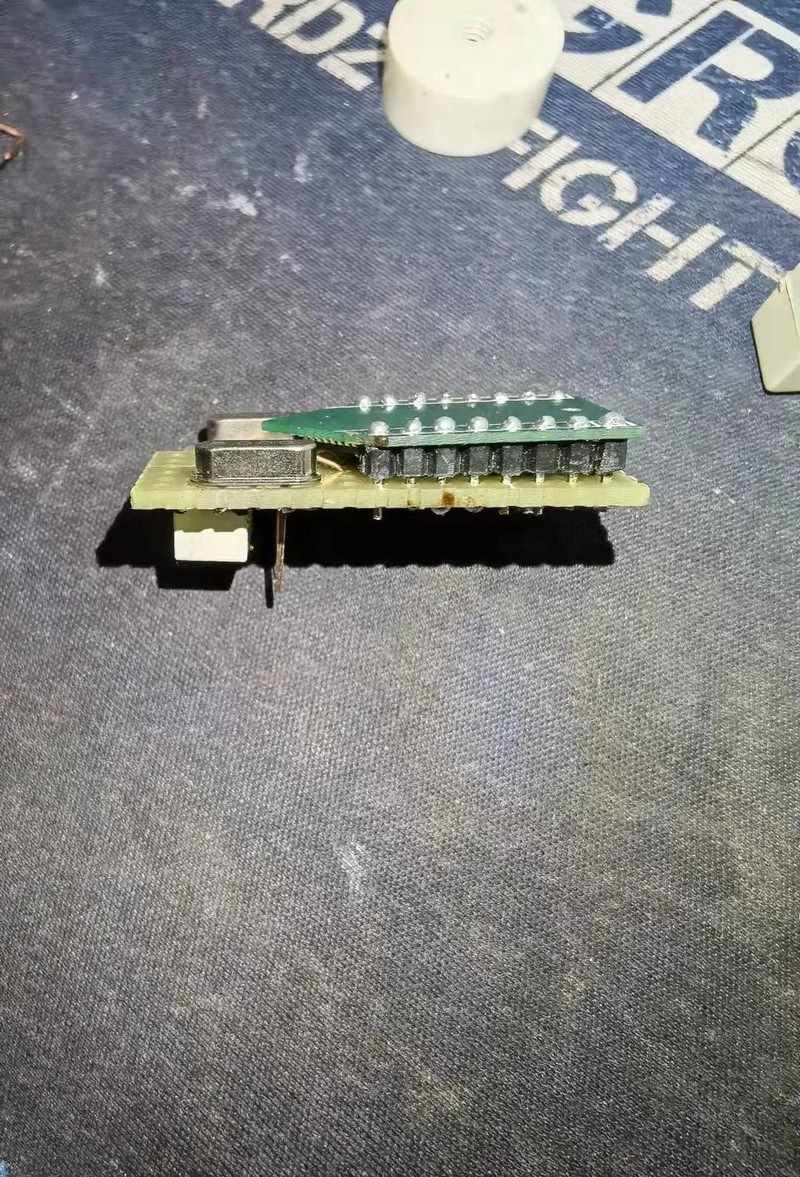

继电器安装在洞洞板下面，节约面积，下面直接焊上插针，可以直接安装在 ZT-Y 电路板上的晶振安装孔，不用其他固定措施也很牢固

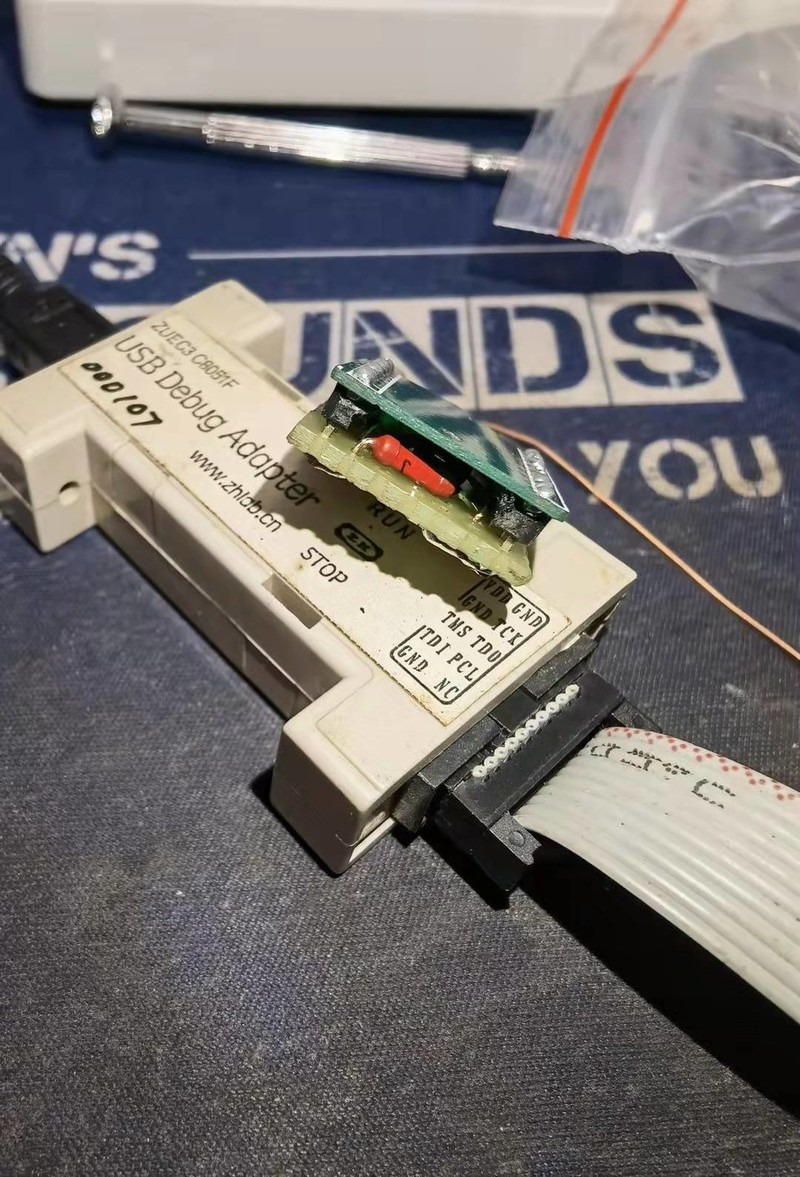

板子做好后，上编程器上传好程序，就可以安装到 ZT-Y 上了

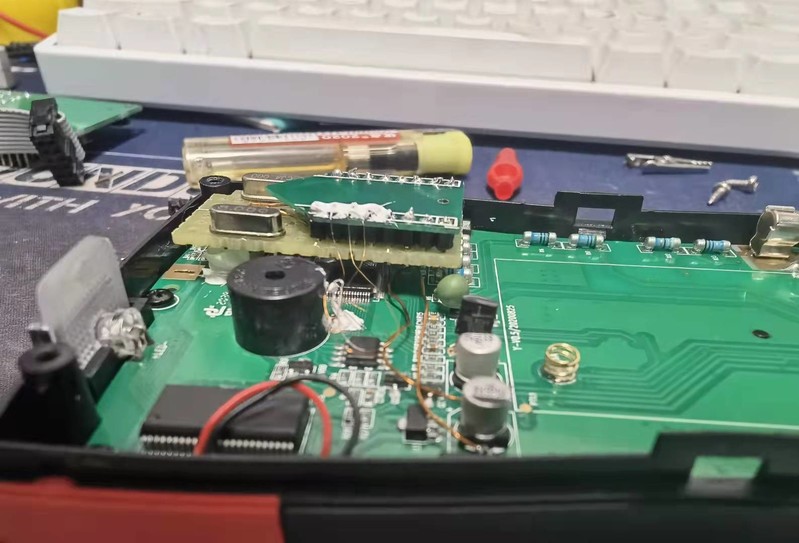

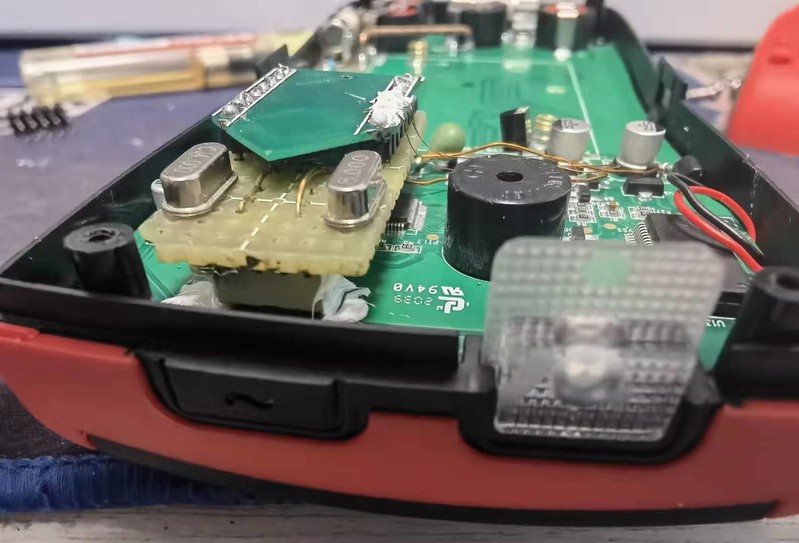

下面是安装完成后的样子：





高度刚刚好，不会挡着后盖，可以无损安装

整个制作过程中最恼火的就是用漆包线从 DTM0660 芯片上引线，眼睛都给我看花了~~~

这个论坛好像不能上视频，等会我其他平台上传好视频后再给大家看看实际的效果

大佬{:9022:}

玩表的大侠。

厉害了，研究工程师。

我就差个手持的8位半了。

谢谢分享

牛逼啊

精神可嘉，实际意义不大

感觉还是手动好，可以任意档随意切换，用一个轻触开关或感应开关，用双稳态或D触发器等，比单片机简单明了省事，当然随便玩玩怎样都好，支持DIY。

wgsd 发表于 2021-9-19 09:17
感觉还是手动好，可以任意档随意切换，用一个轻触开关或感应开关，用双稳态或D触发器等，比单片机简单明了 ...

继电器比较耗电，用数字电路更加简单。当然，单片机可以实现自动化。个人觉得晶振输出辐射很大的，小心电路干扰。双晶振是业余解决速度和精度的一种玩法，还是支持！
