给一元钱的华秋万用表加个轻触开机开关

发表于：2021-11-29 13:25:47 4229
万用表
主题类别: 技术_讨论
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: zt-y

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 qizming 于 2021-11-29 13:33 编辑

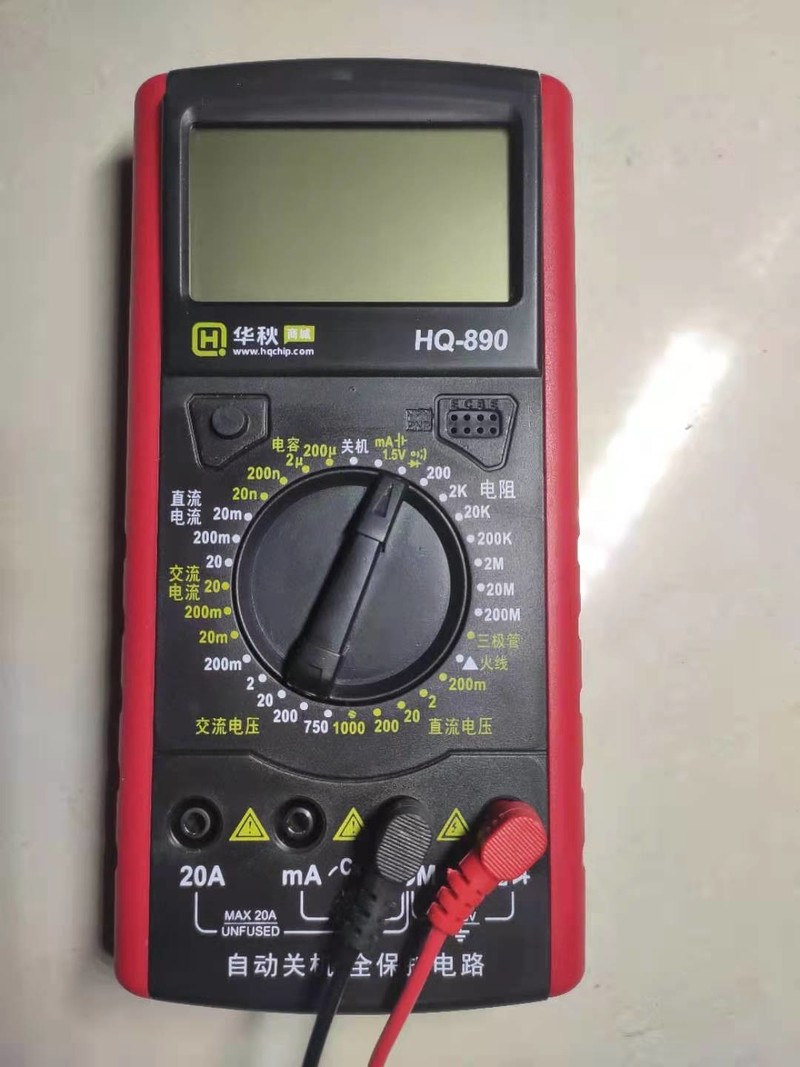

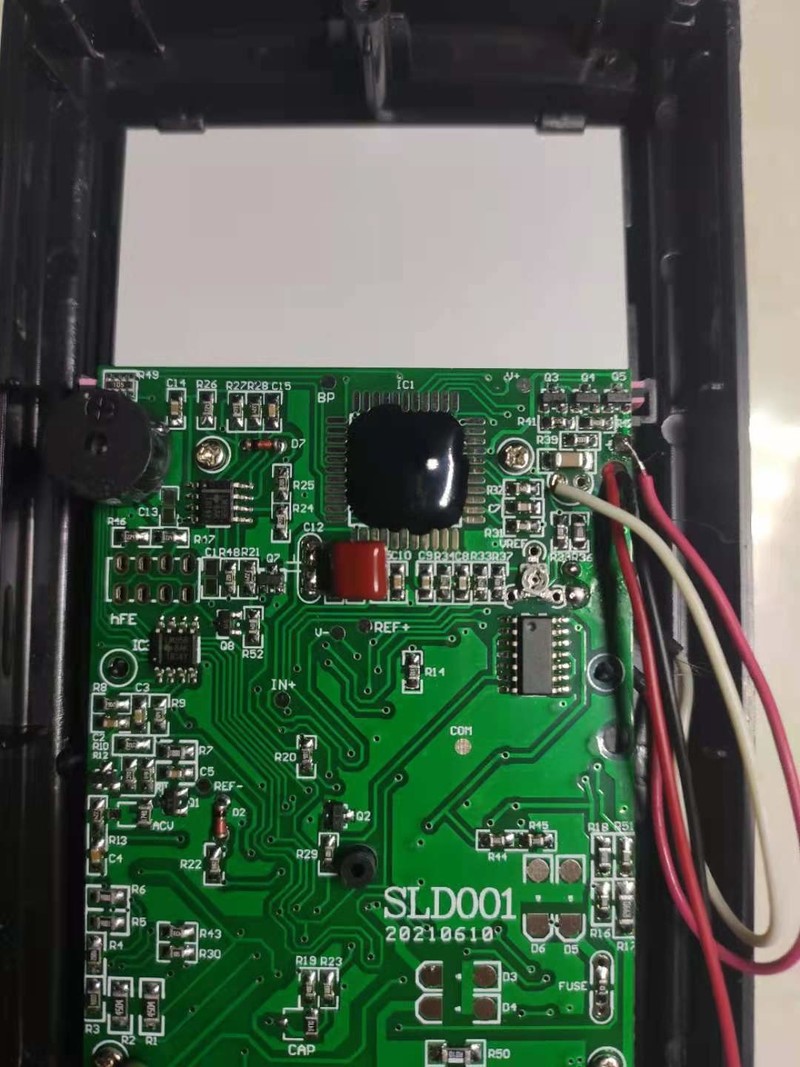

华秋万用表自动关机后，重新开机还要把档位开关旋回关机位才能重新开机，查看定时关机电路，档位开关在关机状态，电源给定时电容一直在充电，万用表开机后定时电容放电直到关机，所以在加个轻触开关连接电池正极和定时电容充电端，按下开关就可以开机了，在开关上加了一个510k的电阻，可以通过按下按钮时间来控制万用表自动关机时间。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（27）

ksj197706 数字大师 2021-11-29 14:52:04
c12电容是你自己加的还是原装就是这样
2021-11-29 14:52:04 回复
qizming 楼主     数字探长 2021-11-29 15:06:43
本帖最后由 qizming 于 2021-11-29 15:21 编辑

自己加了个0.1uf的电容。原来电容是0.25uf的，我只有0.1uf的
2021-11-29 15:06:43 回复
ekommade 数字大师 2021-11-29 16:03:38
C12是不是积分电容？
2021-11-29 16:03:38 回复
mvwz24029819 数字精灵 2021-11-29 17:59:59
这样改方便多了
2021-11-29 17:59:59 回复
qizming 楼主     数字探长 2021-11-29 19:43:52
ekommade 发表于 2021-11-29 16:03
C12是不是积分电容？

应该是。焊盘都预留了，换的是低内阻电容
2021-11-29 19:43:52 回复
zhangwj98 数字精灵 2021-11-29 20:42:41
还是把保险给加上。
2021-11-29 20:42:41 回复
kyhwhb 数字大神 2021-11-29 21:06:06
本帖最后由 巍巍兴安 于 2021-11-29 21:14 编辑

直接装个电源开关可行吗？
2021-11-29 21:06:06 回复
kyhwhb 数字大神 2021-11-29 21:12:38
巍巍兴安 发表于 2021-11-29 21:06
直接开个电源开关可行吗？

即在电池正极线间串个按键自锁开关
2021-11-29 21:12:38 回复
wgh1027 数字大神 2021-11-29 21:36:04
谢谢分享
2021-11-29 21:36:04 回复
wgh1027 数字大神 2021-11-29 21:36:58
巍巍兴安 发表于 2021-11-29 21:12
即在电池正极线间串个按键自锁开关

可能开关尺寸是个问题吧
2021-11-29 21:36:58 回复
wgh1027 数字大神 2021-11-29 21:42:32
zhangwj98 发表于 2021-11-29 20:42
还是把保险给加上。

那个0Ω电阻就是保险哦
2021-11-29 21:42:32 回复
wgh1027 数字大神 2021-11-29 21:48:53
一元钱不错
2021-11-29 21:48:53 回复
喜欢就好 数字精灵 2021-11-29 22:28:25
一元钱还包邮,不错!
2021-11-29 22:28:25 回复
shaoziyang 数字探长 2021-11-30 08:49:01
在改成锂电池供电，就不用换电池了。
2021-11-30 08:49:01 回复
qizming 楼主     数字探长 2021-11-30 10:18:25
巍巍兴安 发表于 2021-11-29 21:12
即在电池正极线间串个按键自锁开关

肯定不行，定时电容不能充电，开不了机
2021-11-30 10:18:25 回复
散淡021 数字大神 2021-11-30 11:26:40
谢谢分享、
楼主这是增加了按键唤醒，不错、
老表子与时俱进
2021-11-30 11:26:40 回复
wgh1027 数字大神 2021-11-30 20:11:55
用轻触开关是个好主意
2021-11-30 20:11:55 回复
wgh1027 数字大神 2021-11-30 20:13:04
qizming 发表于 2021-11-30 10:18
肯定不行，定时电容不能充电，开不了机

用双刀开关应该能搞定
2021-11-30 20:13:04 回复
hc061218 数字王者 2021-11-30 22:07:00
本帖最后由 hc061218 于 2021-11-30 22:09 编辑

右上角三极管的 集电极和发射极之间加个开关，然后拆掉电容，就能开关机，而且废掉自动关机
2021-11-30 22:07:00 回复
