优利德UT136B+超频

发表于：2022-1-22 12:01:55 3001
万用表
主题类别: 制作_改装
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: UT136+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本来手里的表也是有几块够用了的，可看坛友们对这个UT136B+这个网红表评价还是满高的，于是架不住诱惑，就也入手了一块UT136b+，到手后简单测试后开拆，测试贴之前早就有了，我就不多说了，大家也对这个表的优缺点有所了解。这块表的晶振是4M，老张坛友己把它改成8M，但davibalang坛友说改成8M大大地降低了这块表的抗干扰性(对工频50HZ交流电)，也看了几个人的贴子最后决定
改成10M，(一同买来的6M和8M没用上)。

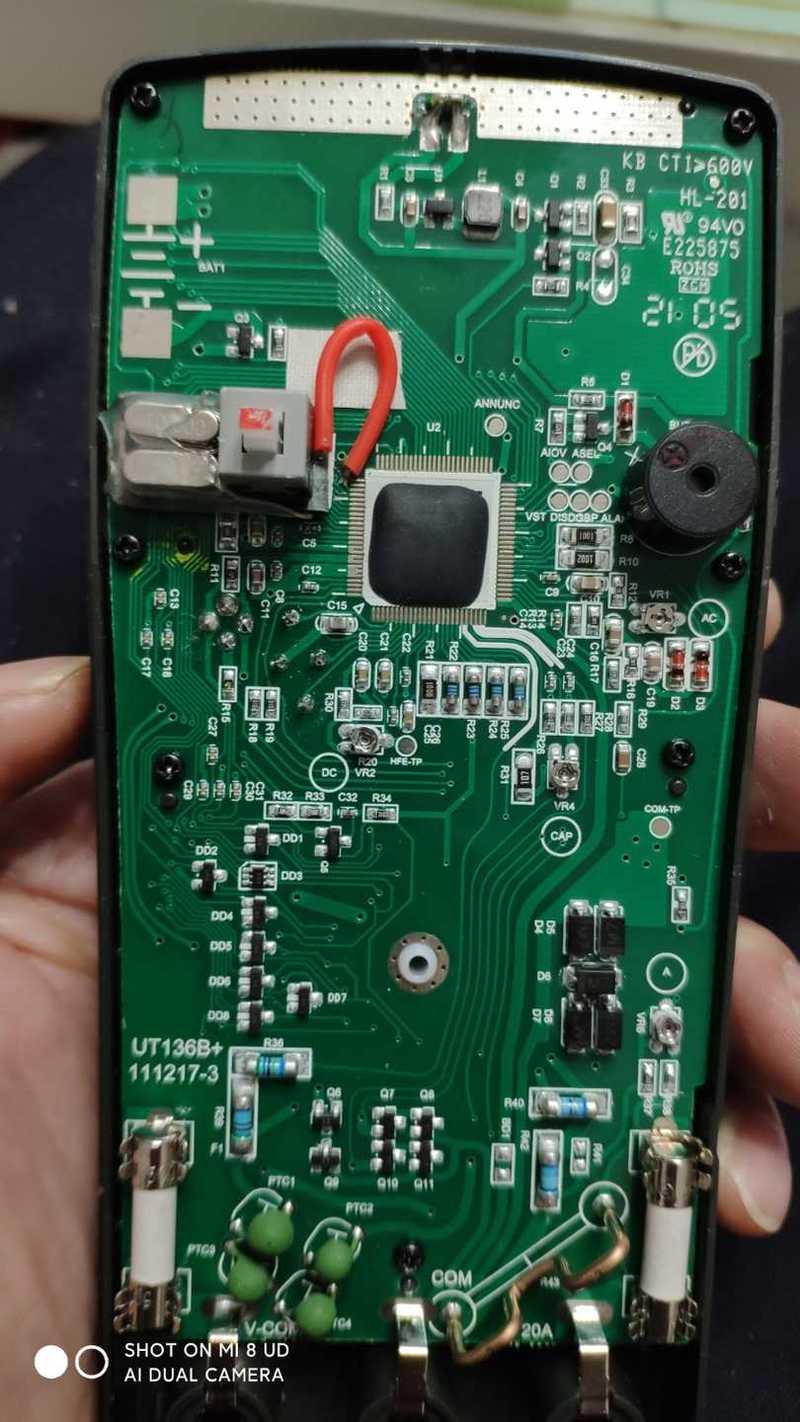

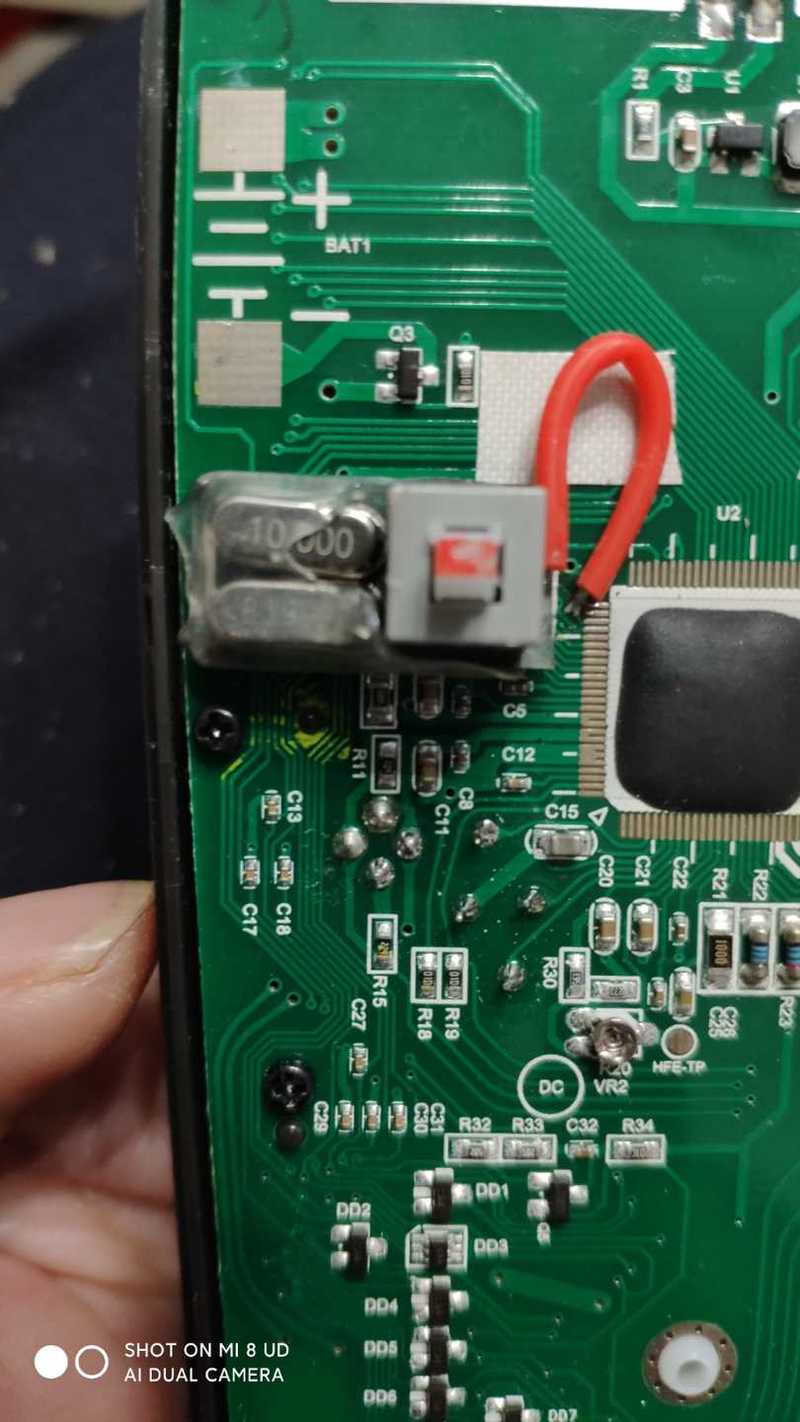

把表的板子拆下来，这个晶振不是直插件而是贴片，看老张的贴子他用烙铁拆的，把晶振下的PVB铜箔都焊下来了并说最好用热风枪焊下来，说实话我这热风枪使用是垃圾水平，，正面怕吹坏元件所以在板子背面吹，可吹下来的结果和老张一样！.铜箔一样也吹下来了，晶振到牛屎的线非常细，不好焊，而且如果焊不好很容易把那点线都焊掉，所以焊工不好的还是不改的好。换好10M晶振之后测试速度变的更快了，可交流电压挡短接表笔有了一个尾数，直流电压零和壹变换，毫伏挡多出2到3个底数而且不短接表笔时有时还滴滴直响，电阻挡和二极管挡没变化，只是声音变的细小了，电容挡测的数值得除以2.5  。频率挡测的数值得乘以二分之五 ，电流挡好象没变化。最后又查找了一下电容档的改法，没找到！于是又想改回去，可改后各挡速度是真的牛X的快，于是有了改成双晶振切换的想法，由于表内空间太小，加装的开关大了不行，并且得做好固定工作，拨动开关播动时受力大，不好固定，而且后壳开口也大不美观，最后选定按钮开关，上下受力开关好固定！改后不错，两种可随意切换！上图！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

chengfei8498 楼主     数字小子 2022-1-22 12:03:52
组装完的图后补！
2022-1-22 12:03:52 回复
ffc777 数字奇才 2022-1-22 19:26:01
不明觉厉
2022-1-22 19:26:01 回复
zhangwj98 数字精灵 2022-1-22 19:45:36
谢谢分享。
2022-1-22 19:45:36 回复
atz123 数字王者 2022-1-22 20:53:10
楼主牛人啊
2022-1-22 20:53:10 回复
wgh1027 数字大神 2022-1-22 21:26:37
谢谢分享
2022-1-22 21:26:37 回复
勇闯沙滩 数字大神 2022-1-23 07:08:00
必须折腾看看效果。
2022-1-23 07:08:00 回复
chengfei8498 楼主     数字小子 2022-1-23 07:38:30
ffc777 发表于 2022-1-22 19:26
不明觉厉

电脑都可以超频，万用表超下频也未尝不可！
2022-1-23 07:38:30 回复
chengfei8498 楼主     数字小子 2022-1-23 07:41:32
atz123 发表于 2022-1-22 20:53
楼主牛人啊

朋友过讲了，牛人不敢当，就是爱瞎鼓捣！
2022-1-23 07:41:32 回复
qizming 数字探长 2022-1-23 13:42:20

谢谢分享。
2022-1-23 13:42:20 回复
wgh1027 数字大神 2022-1-23 20:11:03
这算是超频成功了吧
2022-1-23 20:11:03 回复
sasasa148 数字探长 2022-1-24 13:56:43
谢谢分享
2022-1-24 13:56:43 回复
人生涅槃 数字斗士 2022-1-29 09:14:59
:支持一下
2022-1-29 09:14:59 回复
chenglijie2001 数字梦想家 2022-1-29 09:54:31
楼主厉害！
2022-1-29 09:54:31 回复
ynkmzyl 数字大师 2022-2-8 10:37:46
对交流速度没感觉的话，这表不需要超频，0.7秒稳定出值吊打各种不服了（实测数据）。改8M有利于频率换算，10M怎么算来着，呵呵。并没有实验证据表明10M比8M更抗干扰（可以用信号发生器一测便知），此表自身抗干扰能力就差（测量时手靠近表一试便知，也许是主板布线的关系，又或许是双积分ADC自身的问题，没深入研究，每秒2次转换的UT61E最稳定最抗干扰，感觉大于2次的表没有一个稳的，包括UT61E+）
2022-2-8 10:37:46 回复
fcccc 数字奇才 2022-5-10 11:39:33
ynkmzyl 发表于 2022-2-8 10:37
对交流速度没感觉的话，这表不需要超频，0.7秒稳定出值吊打各种不服了（实测数据）。改8M有利于频率换算，1 ...

这表用的什么主控?
2022-5-10 11:39:33 回复
atz123 数字王者 2022-5-11 19:32:08
厉害！谢谢分享
2022-5-11 19:32:08 回复
