老胜利VC97，2007年的三伏供电求图纸

*发表于：2022-4-3 09:09:24* 3223 · 发表于：2022-4-3 09:09:24

您需要登录才可以下载或查看，没有账号？立即注册

x

老表换硬芯FS9711后档位正确但是除了电阻档是准的其他的档位都不好用交直流电压偏小一半其他的电容，二极管档都不好用郁闷的很哪位大神有图纸或者能否给我一个维修的思路谢谢

mvwz24029819 · 2022-4-3 19:46:11

没有这个，返厂试试

wgh1027 · 2022-4-3 21:23:16

这个表应该是有校准电位器的吧

马蜂 · 2022-4-3 23:24:50

mvwz24029819 发表于 2022-4-3 19:46
没有这个，返厂试试

这种老型号的厂里不修的

佳维 · 2022-4-4 10:38:55

感谢分享

ll407162436 · 2022-4-4 10:54:10

mvwz24029819 发表于 2022-4-3 19:46
没有这个，返厂试试

返厂退回来了不修

ll407162436 · 2022-4-4 10:54:42

wgh1027 发表于 2022-4-3 21:23
这个表应该是有校准电位器的吧

调节没有反应

wgh1027 · 2022-4-4 18:06:10

调节没反应是不是电位器坏了呢

atz123 · 2022-4-4 19:18:53

过来学习一下！

yifanhs · 2022-4-4 20:24:47

电压偏小一半会不会是晶振……

wgsd · 2022-4-5 10:23:00

没有这表，把图片发上来才便于大家回复。网上搜线路图不难吧。

qjf11 · 2022-4-5 10:35:50

本帖最后由 qjf11 于 2022-4-5 10:37 编辑

换的是国产还是进口芯片？焊接是否OK？VC97用的是FS9711？这个确认吗？我记得是老版本是FS9721_LP1，新版本是DM1106BEN.

qjf11 · 2022-4-5 10:41:52

2007年，V6.3,是FS9721,非FS9711.

ffc777 · 2022-4-5 21:14:50

学习一下

wgh1027 · 2022-4-6 08:22:34

看看这个

wgh1027 · 2022-4-6 08:25:47

9V电池其实也是降压到3V来用的

勇闯沙滩 · 2022-4-6 08:42:13

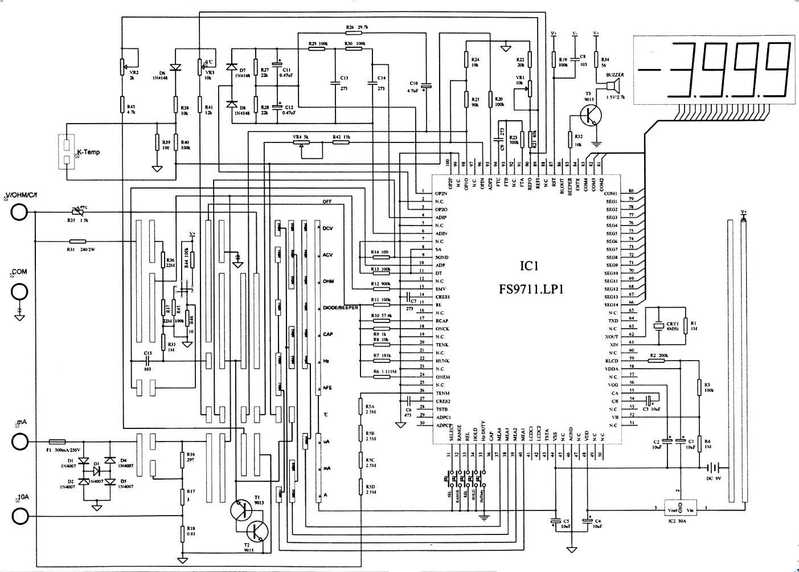

15楼图纸很有用。

qjf11 · 2022-4-6 15:12:25

还是要楼主上传一下照片，记得表的PCB上印有IC型号的。老VC97最早的版本(大概2000年左右）是用FS9711的.

ll407162436 · 2022-4-7 08:43:57

qjf11 发表于 2022-4-5 10:41
2007年，V6.3,是FS9721,非FS9711.

换了国产的FS9721 档位都对不上咯

ll407162436 · 2022-4-7 08:44:30

wgh1027 发表于 2022-4-4 18:06
调节没反应是不是电位器坏了呢

测量了是好的
