拆了一个仿水果20w的充电头

发表于：2023-3-24 00:17:35 1575
博览中心
物品类别: 电源_充电器
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
今天下午，邻居拿来了一个充电头，说里面晃着有响声，但充电能用，怕有问题，问我这个还能不能用，我说拆开看下，不能用了送他一个充电头，反正手里挺多的。

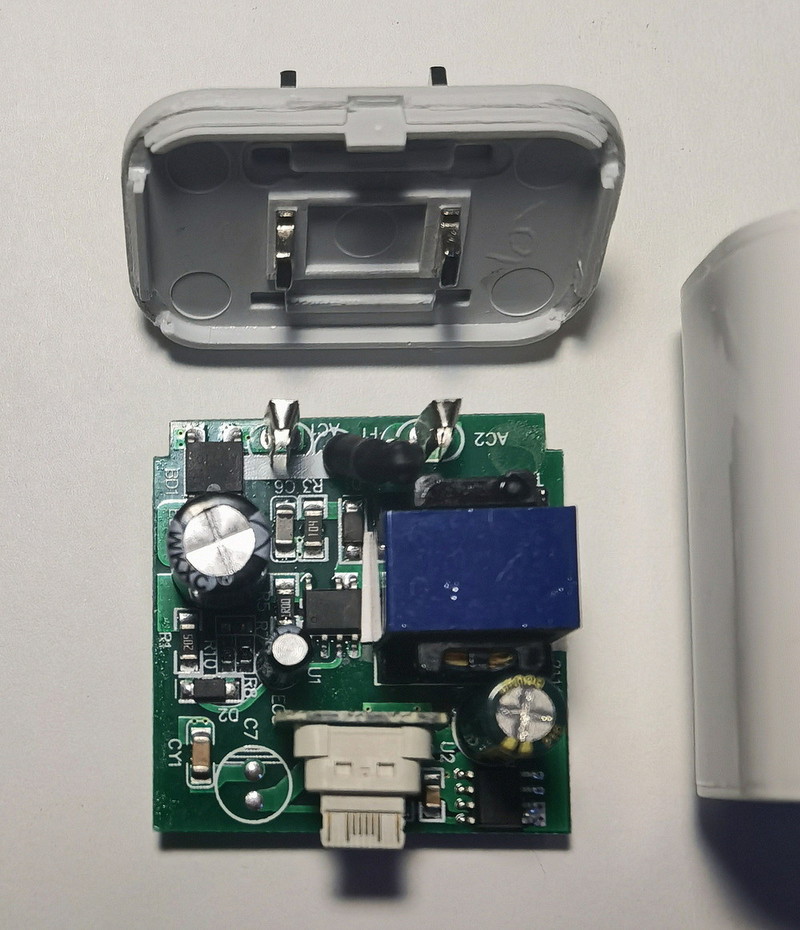

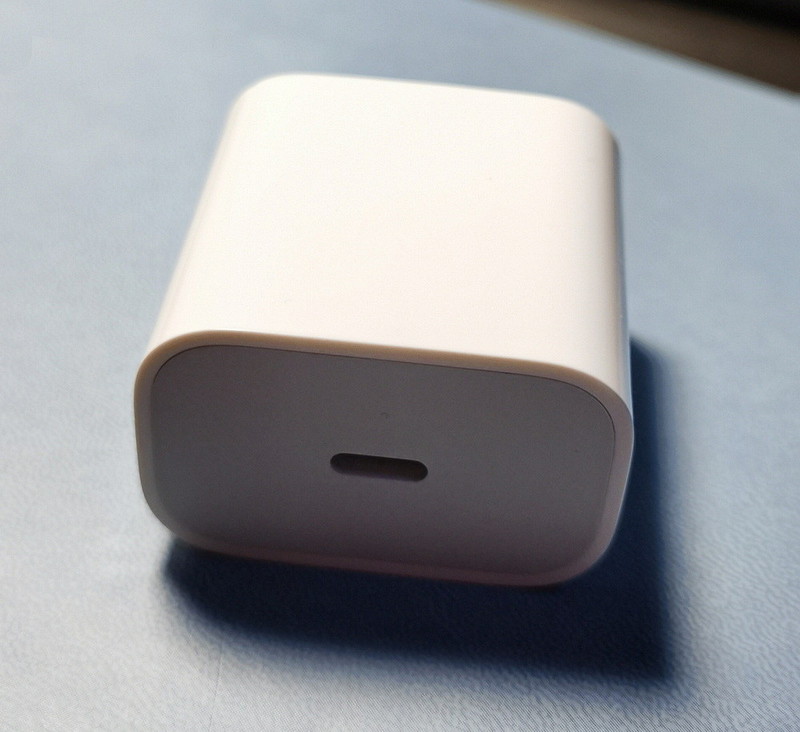

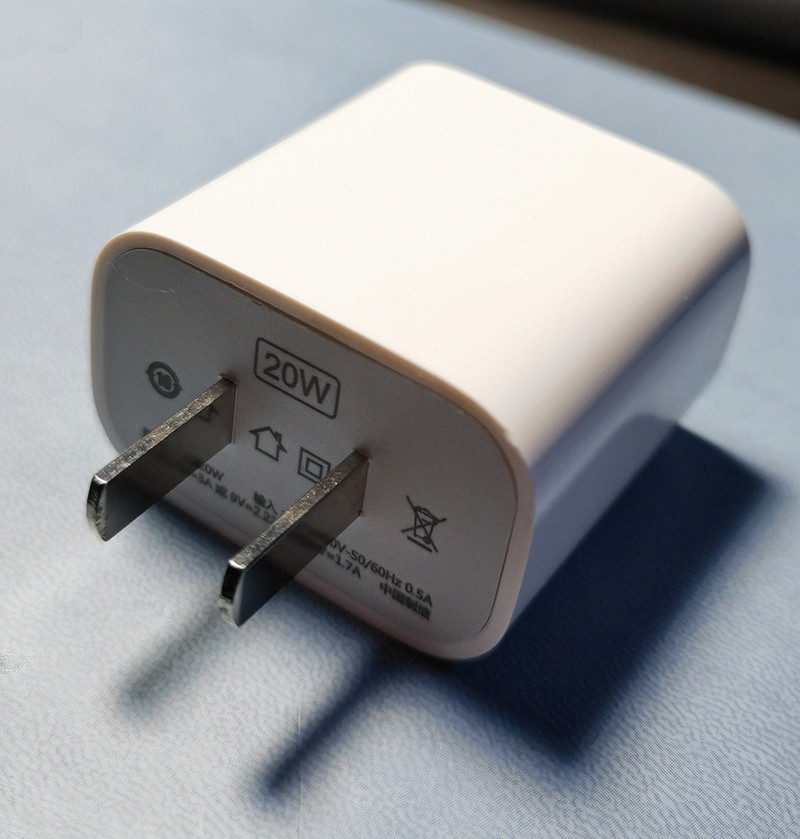

充电头看外表做工还行，下面照片是我已经翘开了，明显有缝隙，没拆时还凑合



拆开后发现是开关变压器磁芯松动，开始可能是用了一点胶，用了一段时间后胶开了，在磁芯下面塞了点硬纸片不响了，凑合着解决了问题。

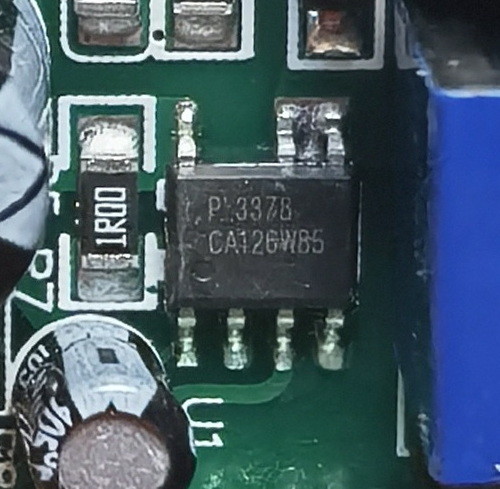

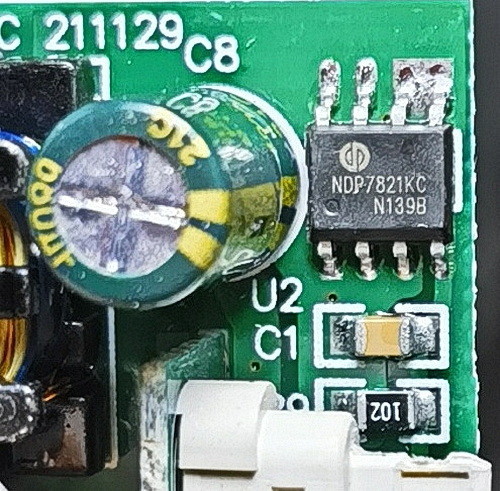

查看了使用的芯片方案，是使用NDP7821KC+PL3378C的同步整流 5v2a 方案，虽然不能支持pd协议苹果20w充电，但看在同步整流的份上，用胶粘好外壳，交给邻居继续使用吧。免得我还要出血送他充电头，呵呵


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

勇闯沙滩 数字大神J 2023-3-24 06:18:55
充电头。
2023-3-24 06:18:55 回复
woaixeu359 数字奇才B 2023-3-24 06:28:46
现在的充电头不好拆，拆开再恢复外观也不好了，差不多也是一次性产品了
2023-3-24 06:28:46 回复
散淡021 数字大神J 2023-3-24 07:01:32
谢谢分享
2023-3-24 07:01:32 回复
mvwz24029819 数字精灵G 2023-3-24 07:36:40
楼主热心人，谢谢分享
2023-3-24 07:36:40 回复
cdsh 数字梦想家E 2023-3-24 07:37:37
谢谢分享
2023-3-24 07:37:37 回复
赵工电修 数字探长D 2023-3-24 08:04:07
玻璃管保险丝，绿壳电容，是山上的
2023-3-24 08:04:07 回复
fslichong 数字王者I 2023-3-24 08:51:39
做工还可以
2023-3-24 08:51:39 回复
佳维 数字精灵G 2023-3-24 09:17:29
感谢分享
2023-3-24 09:17:29 回复
乐在其中110 数字精灵G 2023-3-24 12:02:58

感谢分享
2023-3-24 12:02:58 回复
闻雨听风 楼主     数字王者I 2023-3-24 15:09:49
woaixeu359 发表于 2023-3-24 06:28
现在的充电头不好拆，拆开再恢复外观也不好了，差不多也是一次性产品了

这个还行，用了个很薄的不锈钢刀片撬开的，基本无损，第一张照片已经是撬开的了。
2023-3-24 15:09:49 回复
闻雨听风 楼主     数字王者I 2023-3-24 15:11:12
赵工电修 发表于 2023-3-24 08:04
玻璃管保险丝，绿壳电容，是山上的

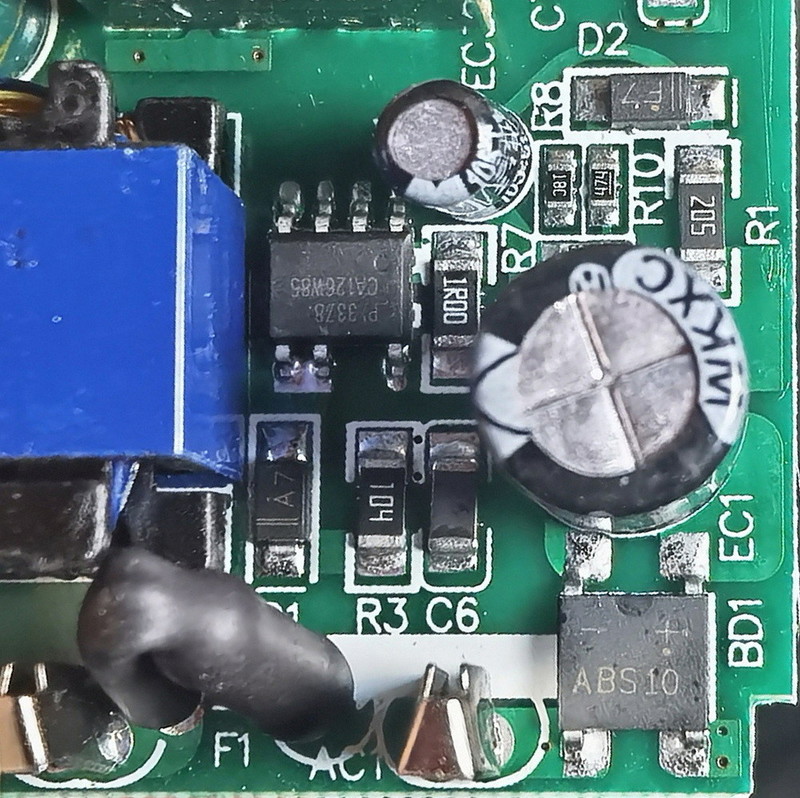

不是玻璃保险管，是保险电阻，还加了热缩管，虽然没用固态电容，但做工还算说的过去。
2023-3-24 15:11:12 回复
zhangwj98 数字精灵G 2023-3-24 19:47:15
谢谢分享
2023-3-24 19:47:15 回复
atz123 数字王者I 2023-3-24 20:01:45
谢谢分享
2023-3-24 20:01:45 回复
netbuyer 数字斗士C 2023-3-24 20:30:33
做工還可以啊
2023-3-24 20:30:33 回复
MF500 数字探长D 2023-3-24 20:38:03
谢谢分享
2023-3-24 20:38:03 回复
y0927 数字斗士C 2023-3-26 11:16:55
这个做工还可以嘛
2023-3-26 11:16:55 回复
wgh1027 数字大神J 2023-4-5 19:23:37
谢谢分享
2023-4-5 19:23:37 回复
atz123 数字王者I 2023-4-5 20:11:31
谢谢分享
2023-4-5 20:11:31 回复
wgh1027 数字大神J 2023-5-18 15:33:13
看样子还可以
2023-5-18 15:33:13 回复
