给ZT-DQ02配了一个电池测试架

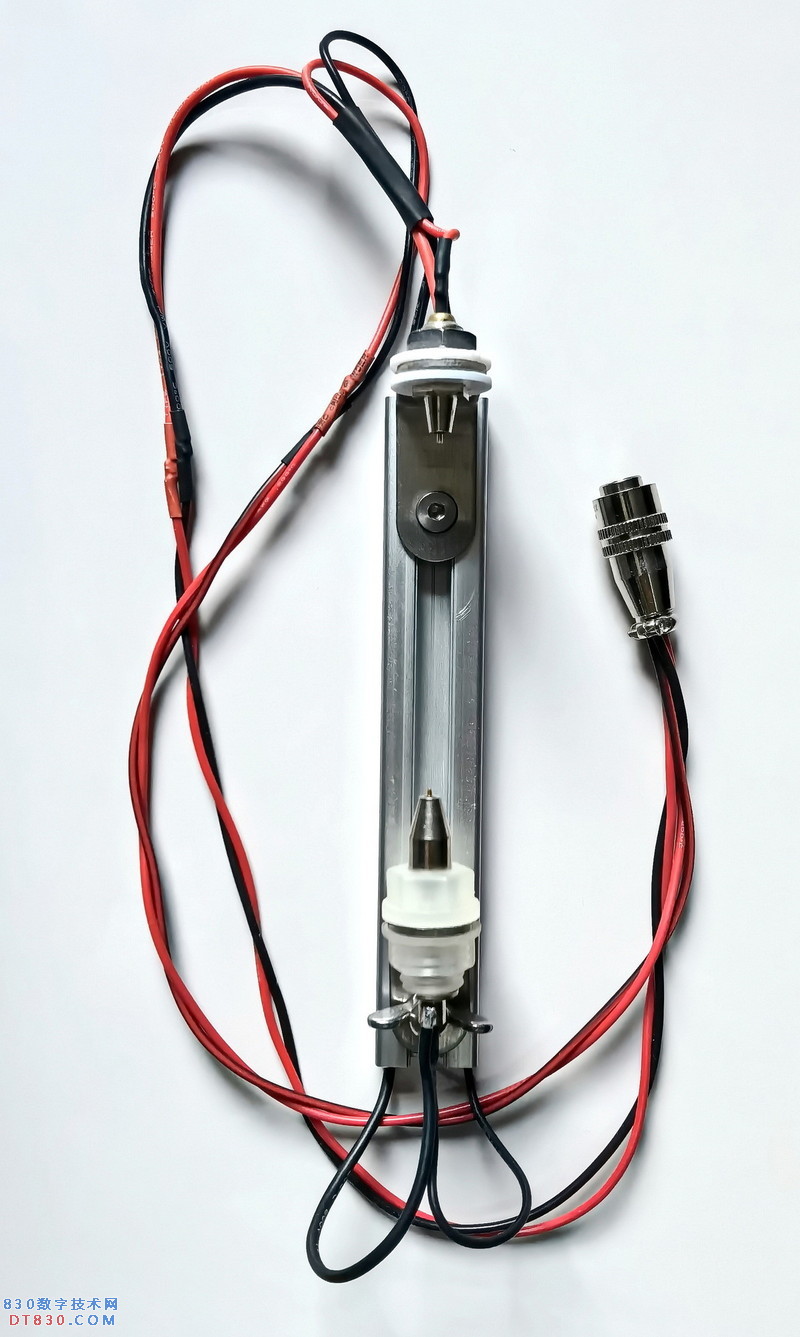

      众仪在ZT-DQ02电桥上集成了电池内阻测试，增强了仪表的测试功能，很有新意，虽然此功能也可以通过串联电容在普通电桥上实现，但毕竟不方便，所以众仪真的很众仪！但我们平时需要测量电池内阻时，大部分都是常用的圆柱电池，这样的话开尔文夹子就不太方便使用了，所以今天我给DQ02制作了一个电池测试架，使用方便多了，自我感觉满意，其实就是用以前购买的电池架焊上了一个航空插头。

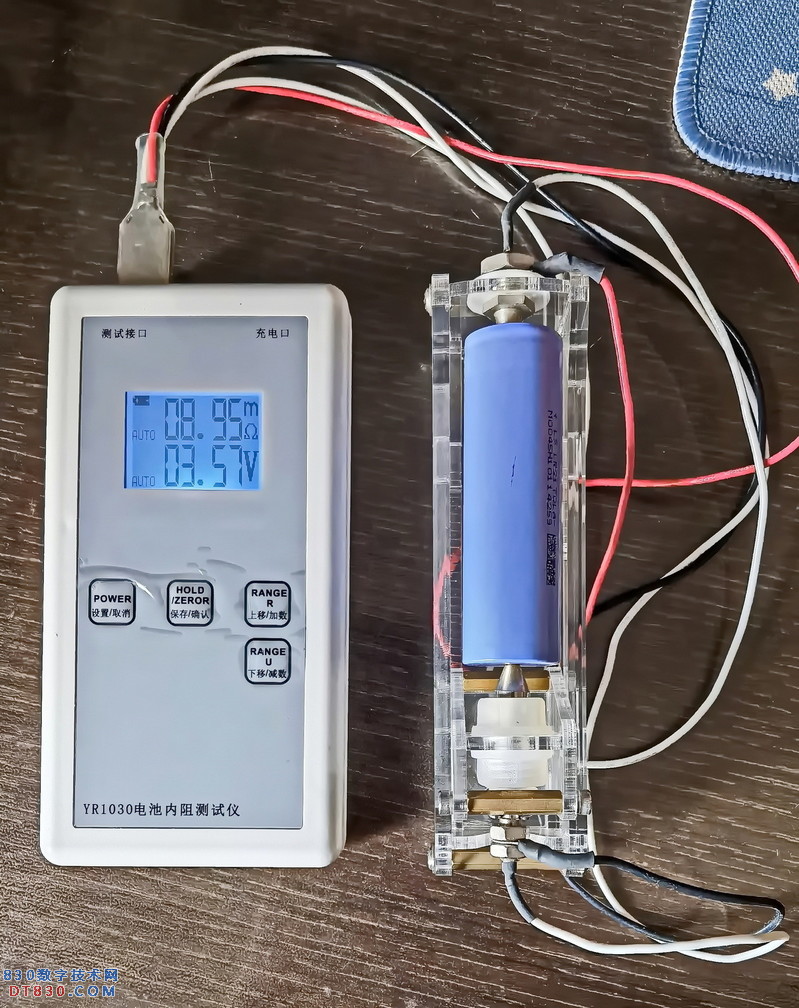

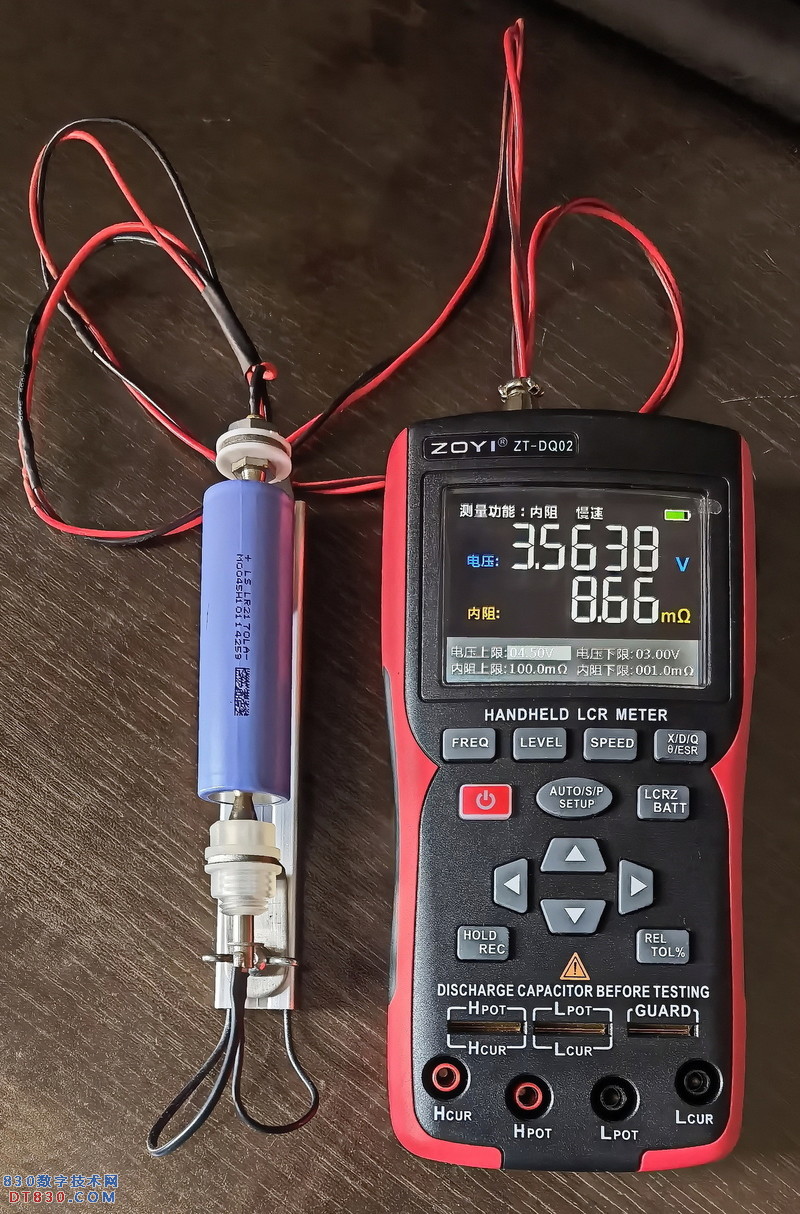

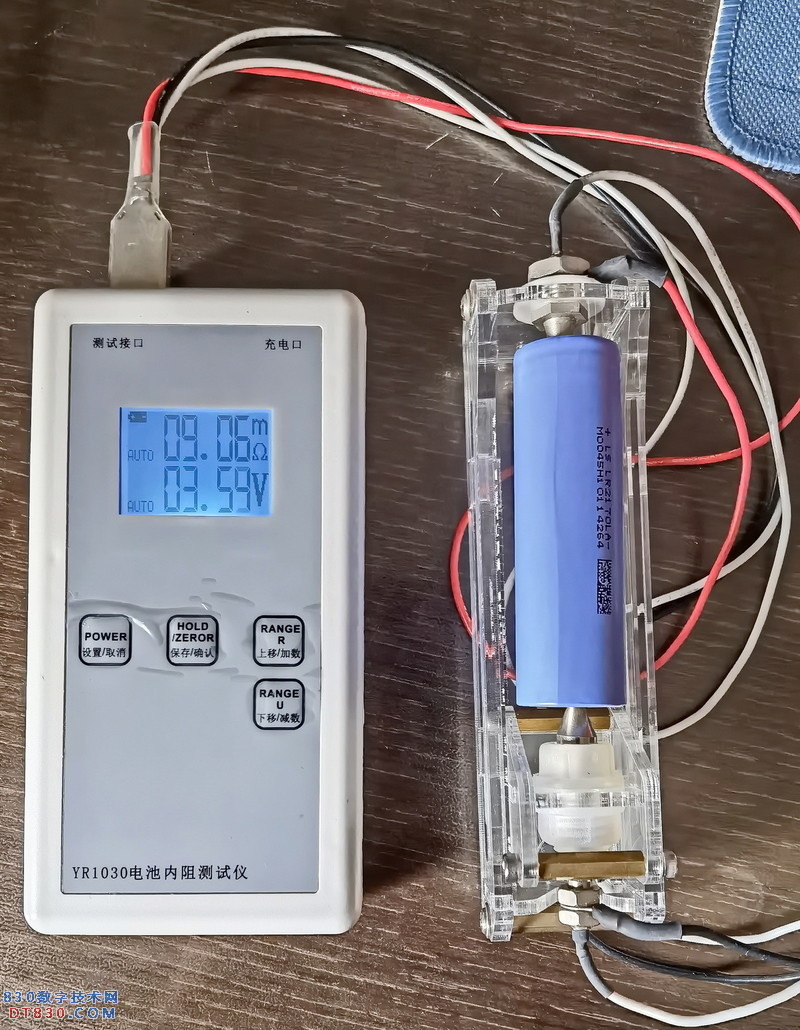

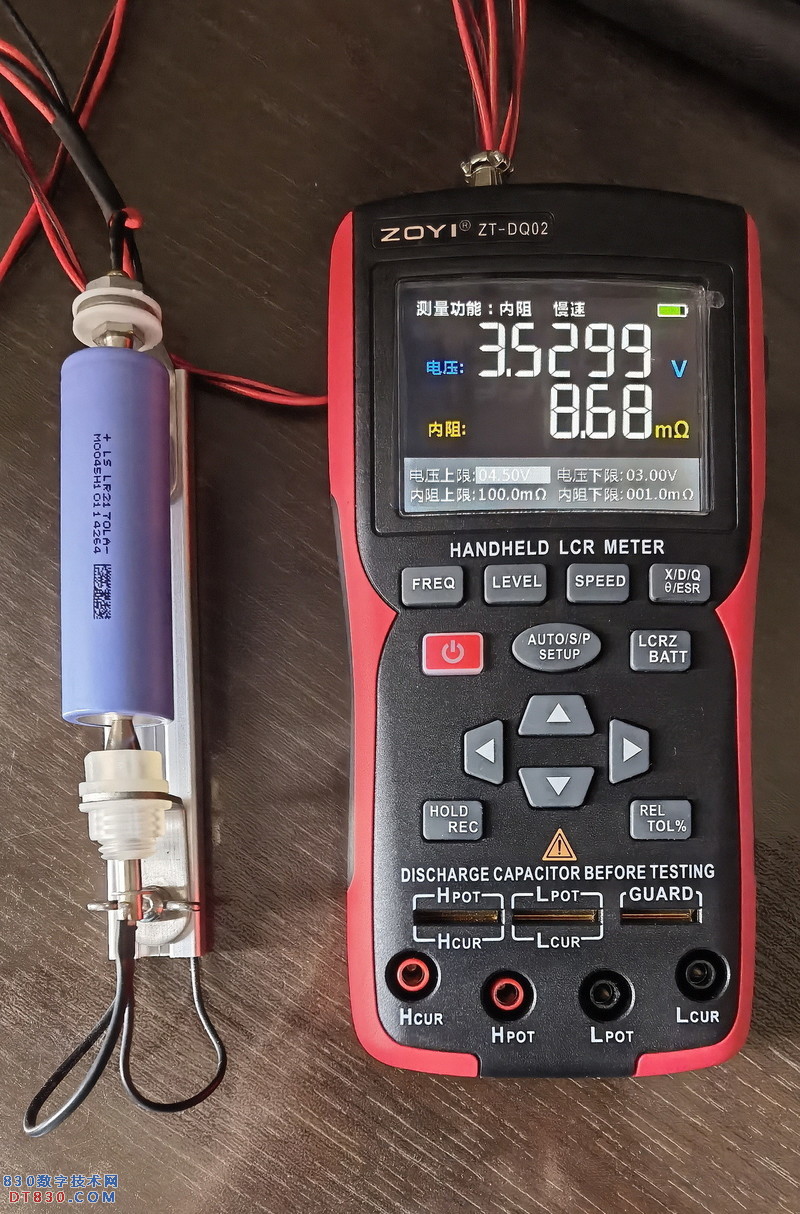

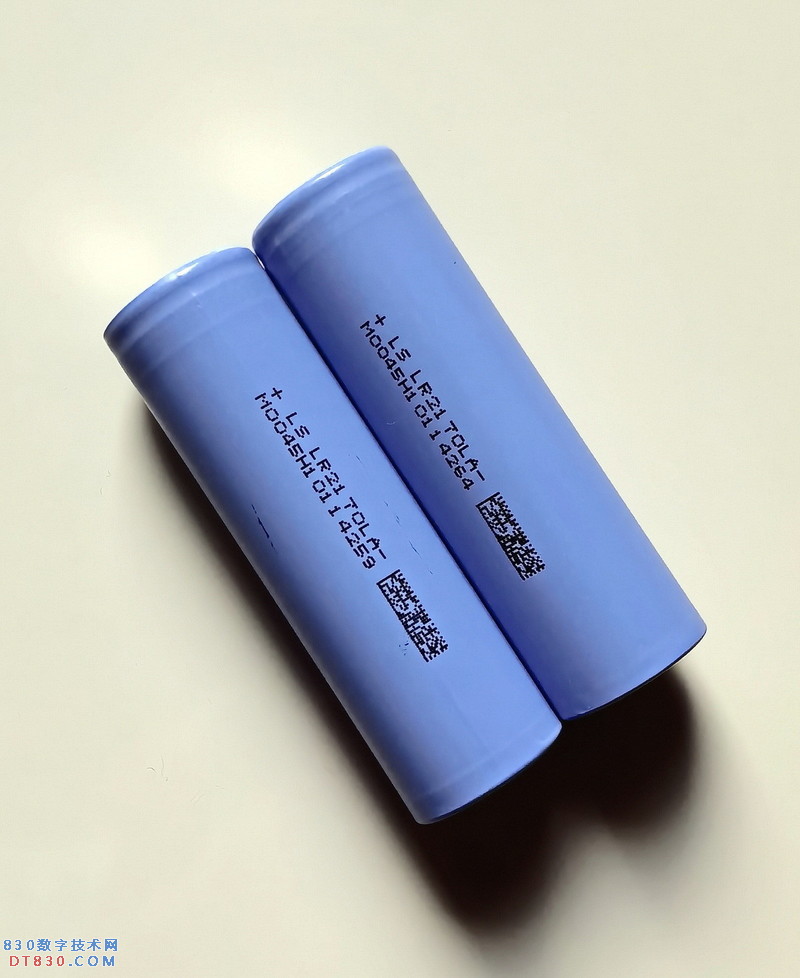

      用此电池架测试了两节力神4000mAh10c的电池，符合动力电池内阻要求，谢众坛友一观！

18650电池架我也有，但都是用表带的测试夹夹在两端用的，效果不太好。另外坛友jltzmy用自动档【他标的是电容档】在有三个夹片的端口测电池，不知准确度怎样，也得制作一种插片加夹子。

勇闯沙滩 发表于 2025-5-18 07:46
18650电池架我也有，但都是用表带的测试夹夹在两端用的，效果不太好。另外坛友jltzmy用自动档【他标的是电 ...

这个网上有很多的测试视频，电桥串联两个大的电容（有用到几千微法的）测试电池内阻和内阻仪的结果几乎一样，也很准的，因为测试原理一样，不过是内阻仪固定1khz，而电桥频率可选而已。

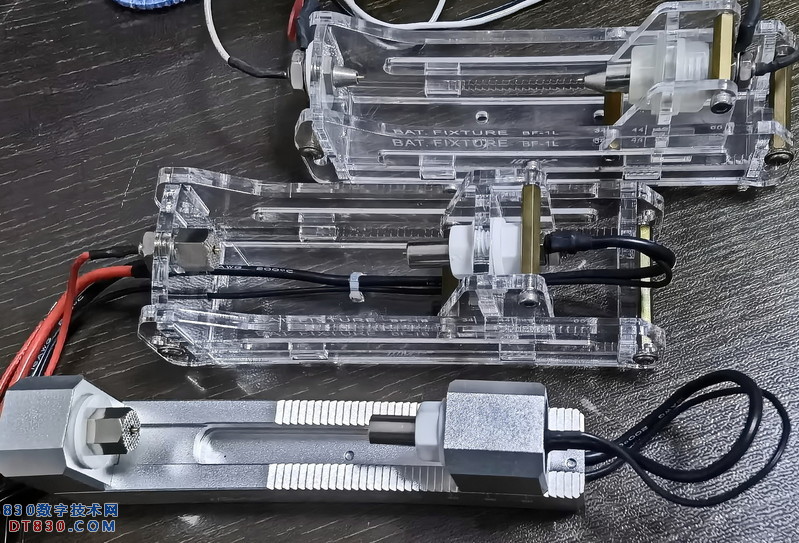

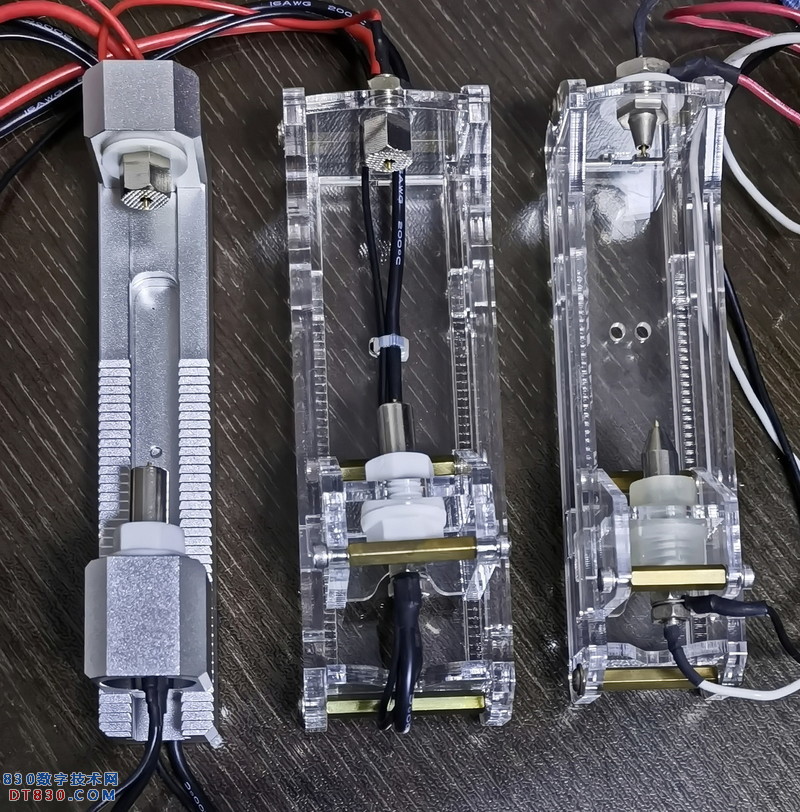

四线电池架也算是个好玩的东西，不得不说百兆的东西做得确实不错，所以大小号加铝合金各买了一个，其它的DIY产品也买了好几个，不过也就用了一两个

闻雨听风 发表于 2025-5-18 21:45
这个网上有很多的测试视频，电桥串联两个大的电容（有用到几千微法的）测试电池内阻和内阻仪的结果几乎一 ...

网上还有用镊子电桥串联电容测试电池内阻的，玩的也很好。

谢谢分享！
