胜利万用表资料补全计划—VICTOR VC9808+篇之第三代

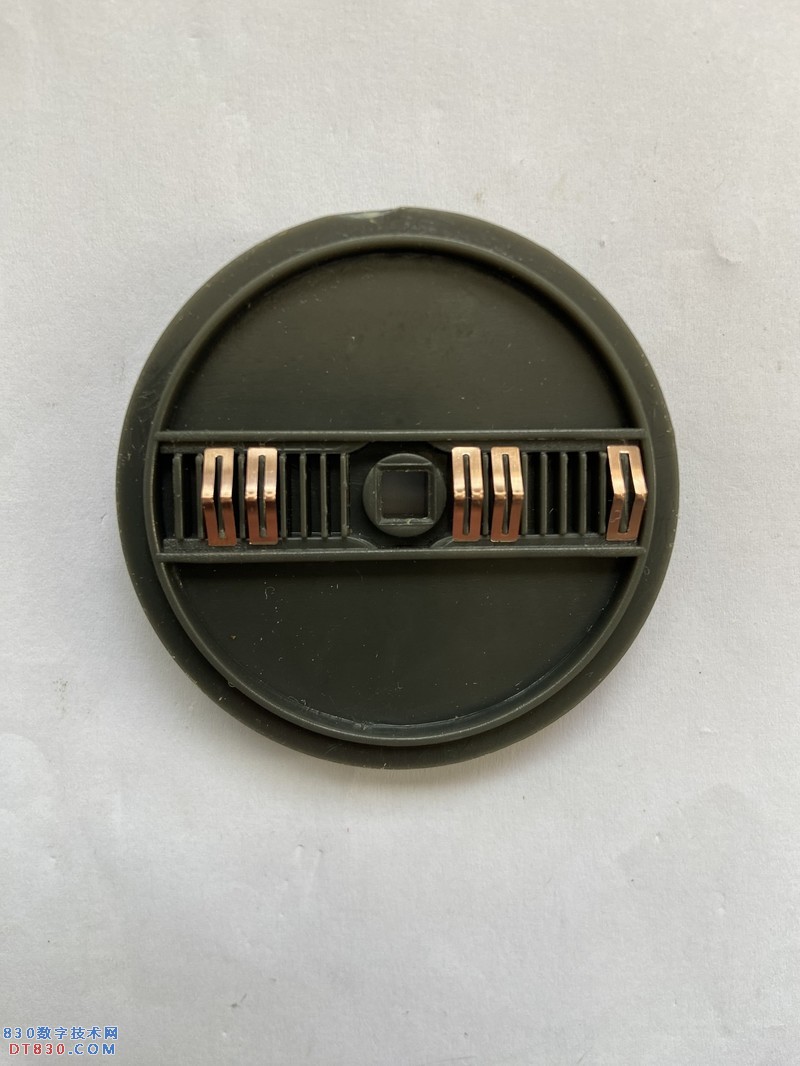

因为经营，所以热爱。因为热爱，所以一直有个想法，想把经手过的万用表，整理归纳出来，作为一份资料收藏，并提供给大家参考。整理肯定有遗漏，描述也未必准确。都会附上弹片位置图，方便有同款表但是V片掉落混乱的朋友对比安装。内容比较主观，也很肤浅，只是我个人对胜利系列万用表的一些认识。欢迎大佬来指正，完善。

声明：所有拍摄用表都是经过我手的，自己拆开拍照，型号肯定不全，不要介意。

以下进入正题。开篇是VC9808+系列。据我和厂家证实，目前9808+系列共出到了八代产品。因第八代2024款我没有经手实物，所以只收录了一到七代的版本，其中五代还出了电容量程不同的版本。所以我把经手过的都拍出来照片，供大家参考。

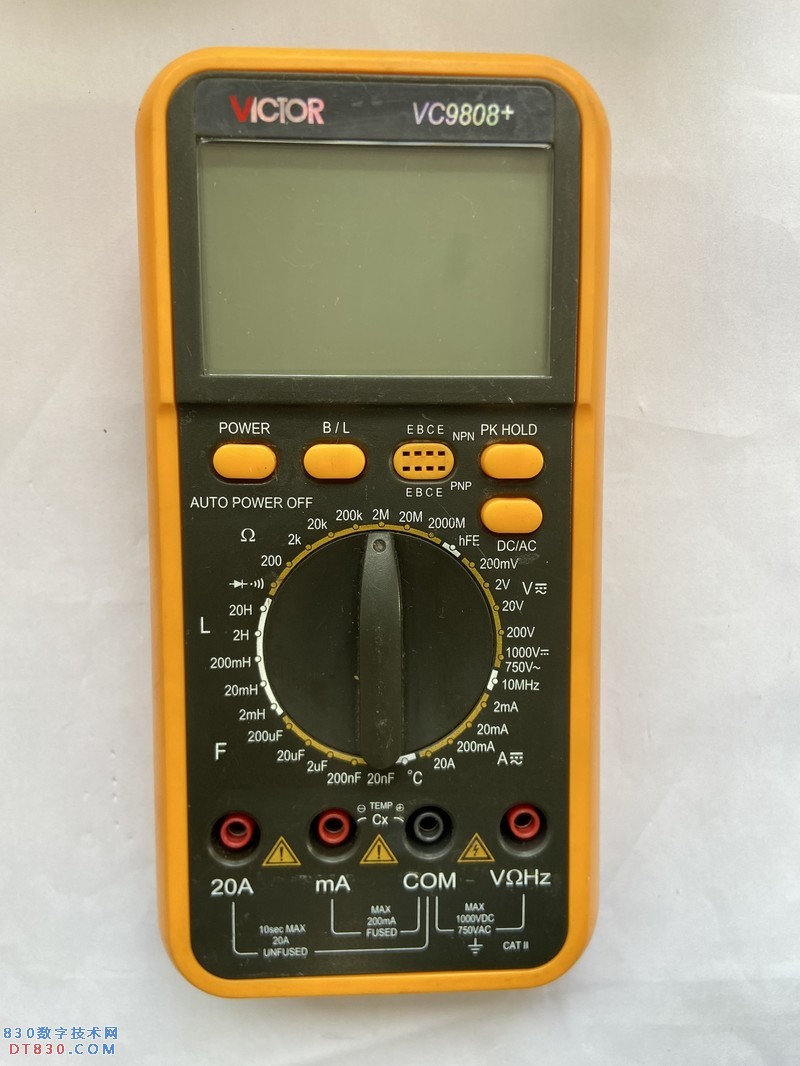

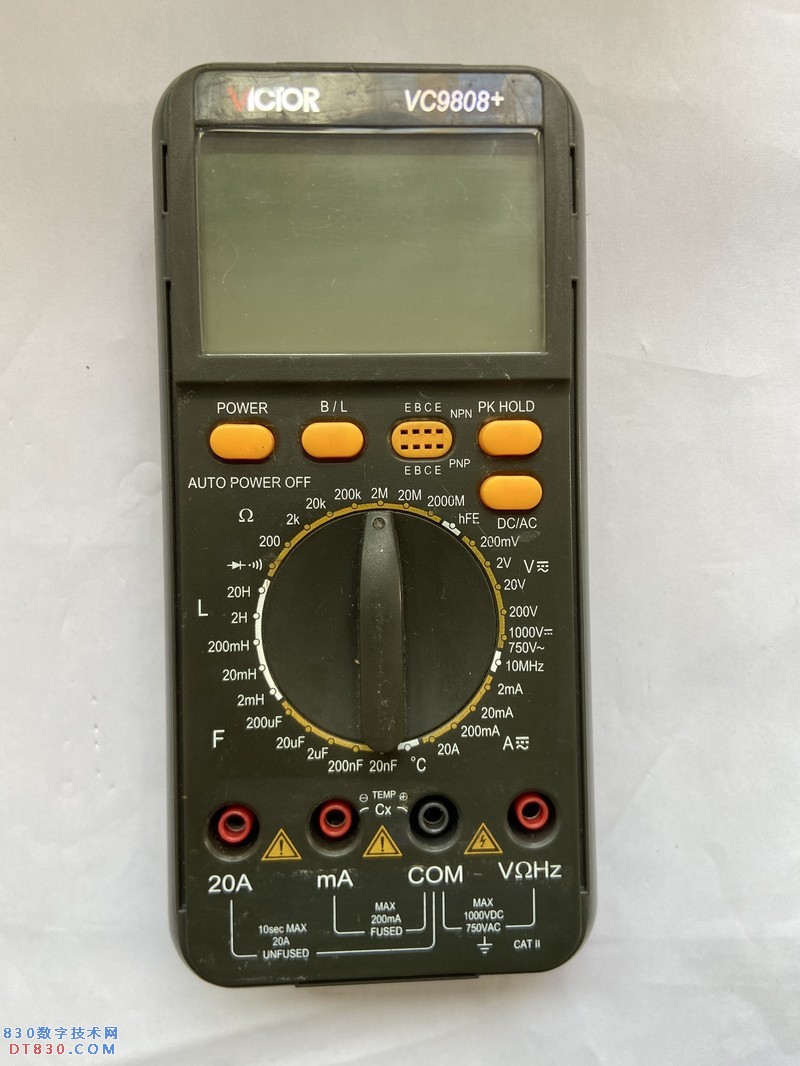

VC9808+，三位半表，除基本的电压，电流，电阻，电容，频率，温度测量功能外，能够测电感是它的主要卖点。

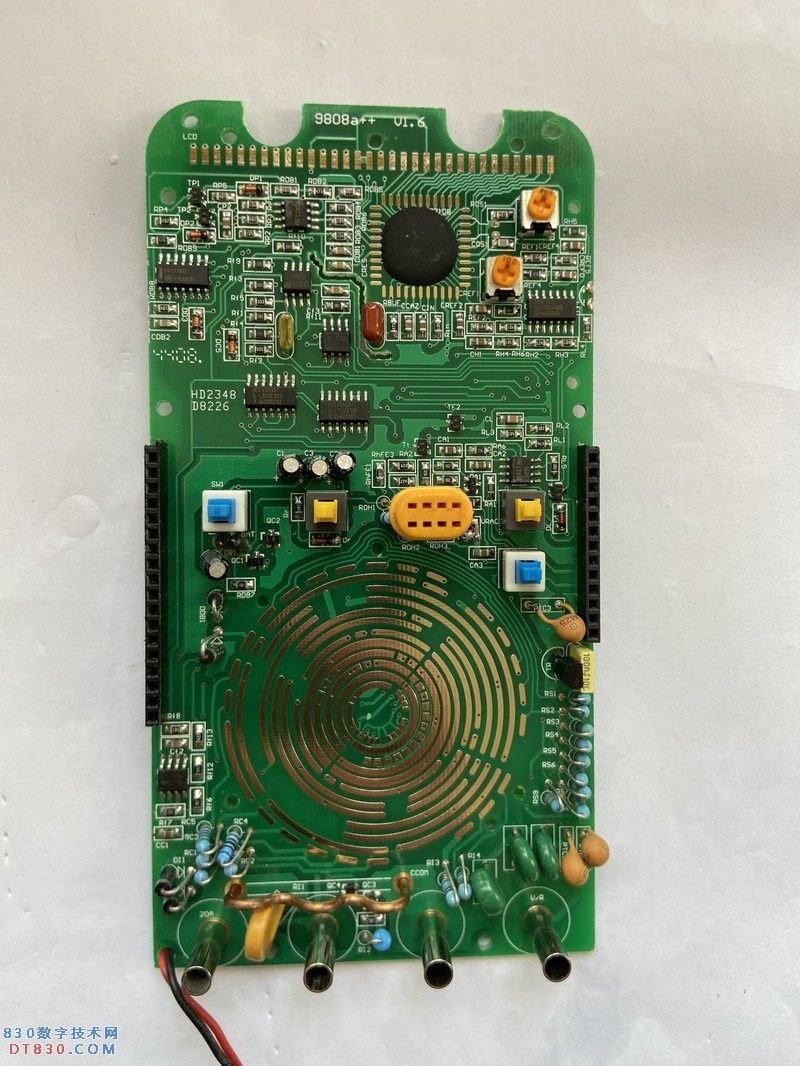

第三代VC9808+。实物主板丝印是VC9808++ V1.6。芯片改为了COB封装（俗称牛屎）的7108F，优点是封装工艺简单，成本相对较低，对使用来说其实都一样，里边都是一样的集成电路。不过有些人迷信硬封的好，这点见仁见智吧，不抬杠(我认为硬芯的优势只是在换芯时略微方便一些，但这个对普通用户来说毫无意义，虽然不是什么难事，不过愿意动手且能买到合适主控的不多)。

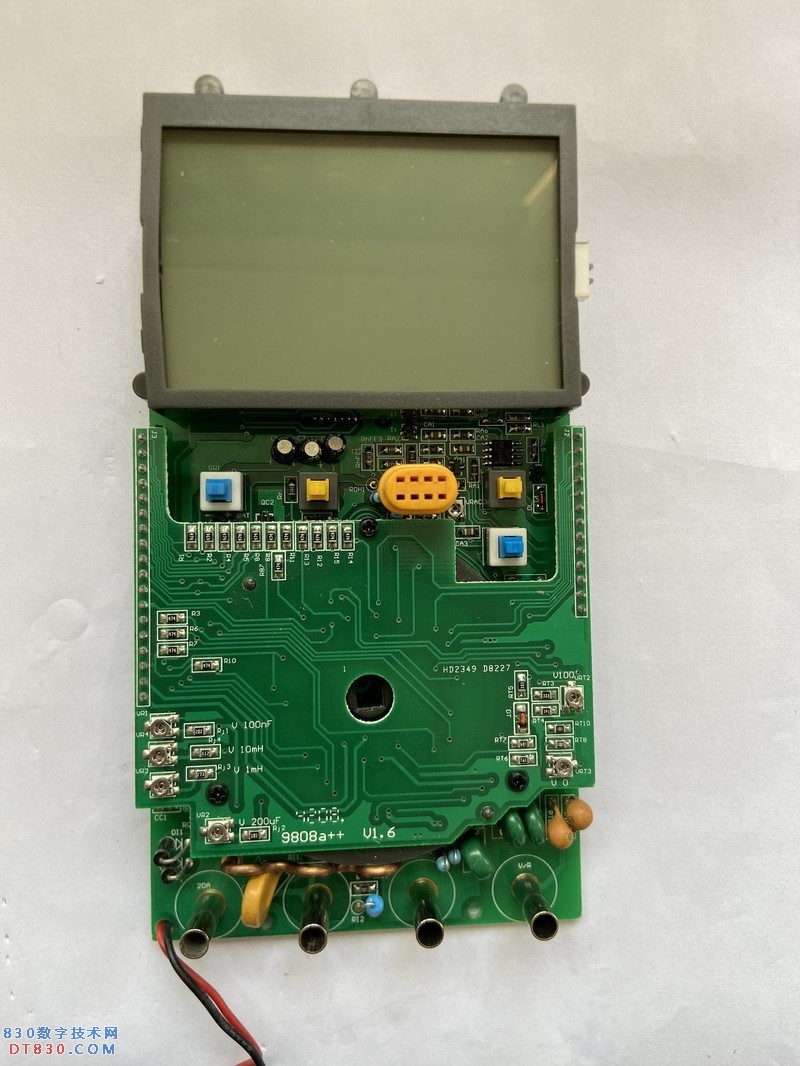

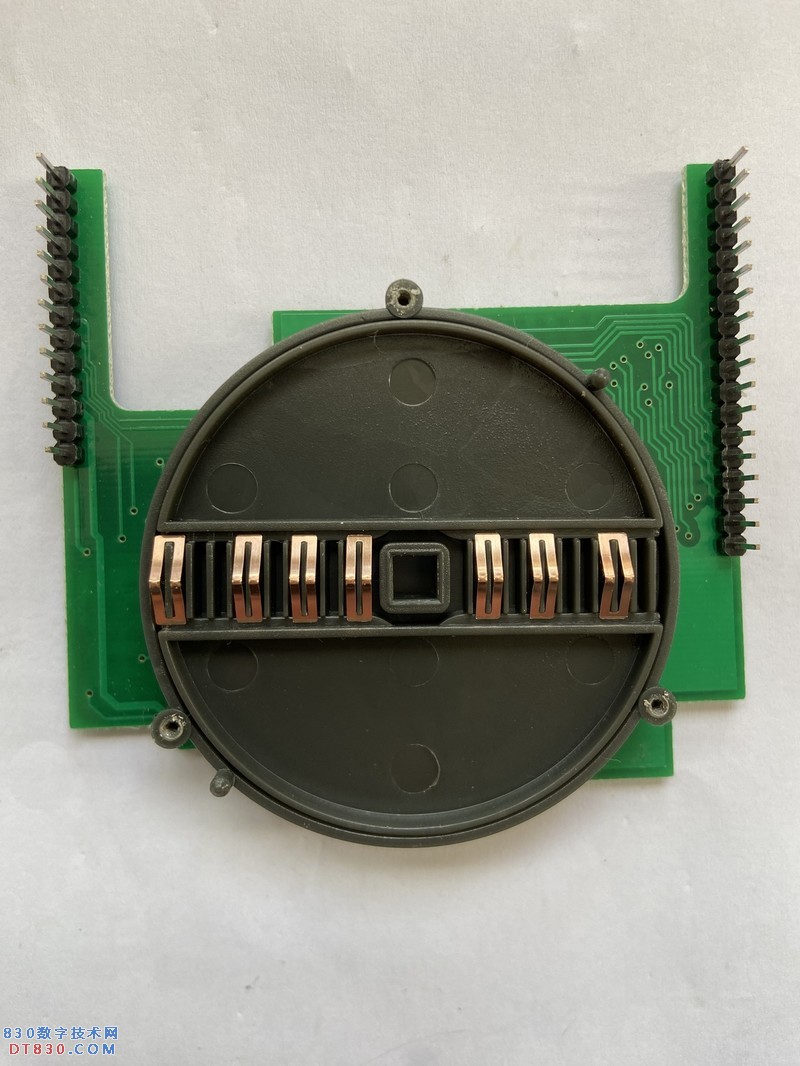

主板依然采用双层V片，大小板结构，电容电感电路集成在了小板上。所以如果电容和电感档故障，但是其他档位正常的话，九成是这块小板上的问题。

这个软封装的芯片有点怪，只有44个管脚。

wblqx 发表于 2026-7-4 18:52
这个软封装的芯片有点怪，只有44个管脚。

7106和7108都是44脚。
