被假的电源芯片TOP243PN害惨

*发表于：2025-9-19 12:49:43* 310 来自手机 · 发表于：2025-9-19 12:49:43

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

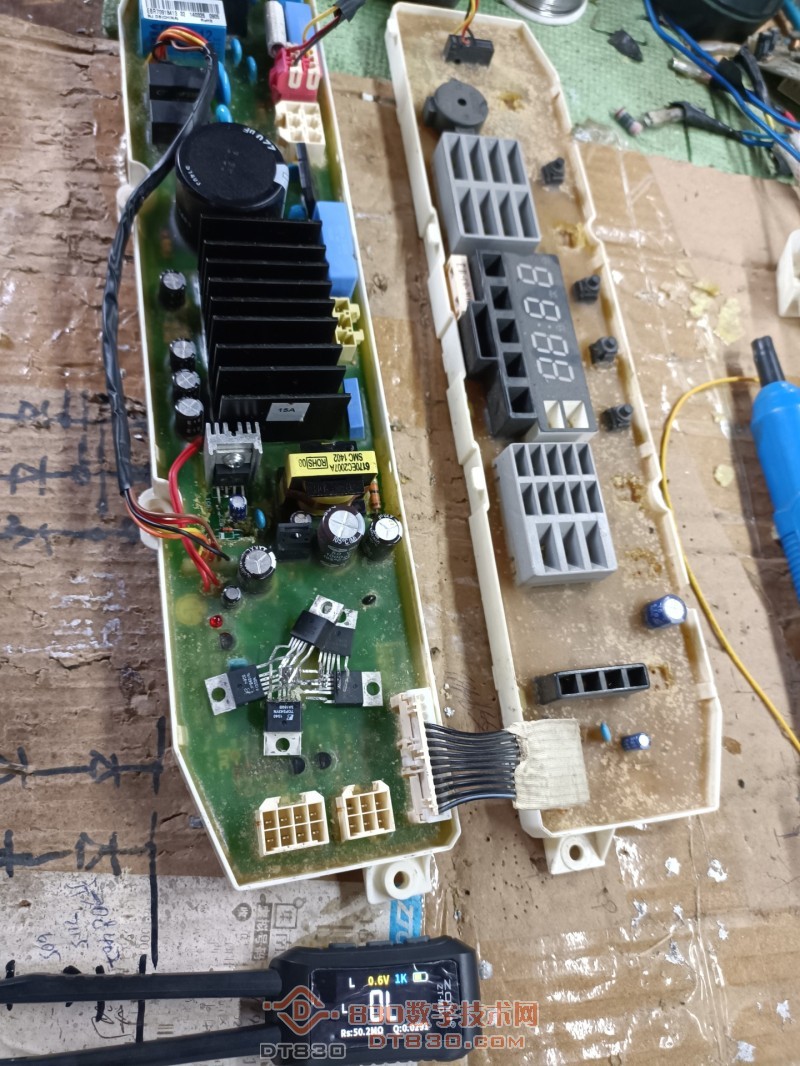

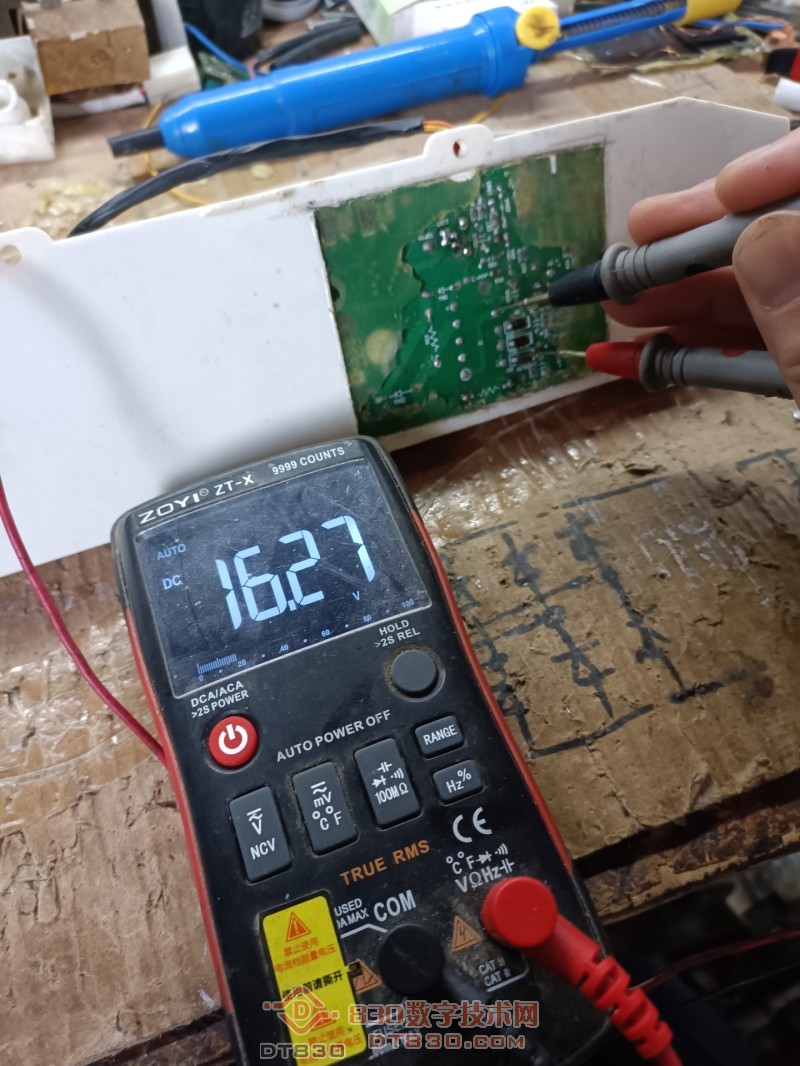

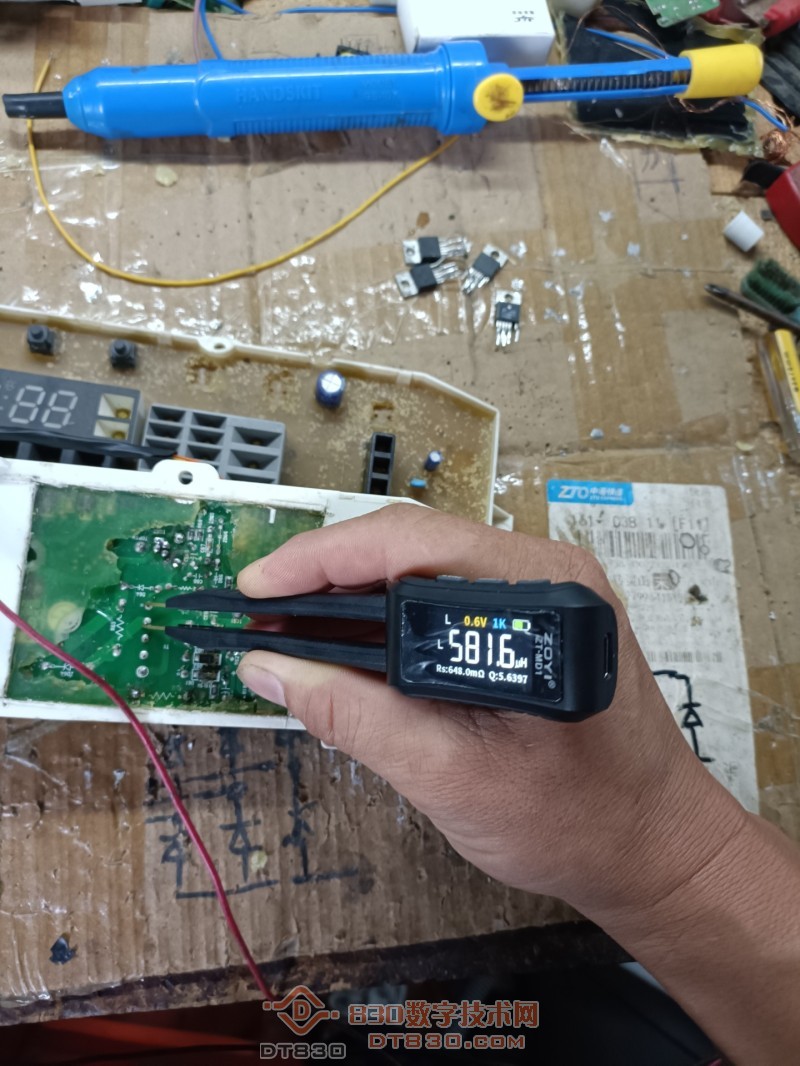

LG波轮洗衣机不通电，检查发现电源主板上的电源模块芯片短路了，限流电阻，稳压二极管ZD65也损坏，全部更换后电源没输出，300V下降缓慢，说明TOP243没启动。该芯片外围电路很简洁，没几和元件，逐一检查都没发现问题，又更换另外一块TOP243故障一样，这时就怀疑变压器问题，于是用镊子电桥测了下，发现初级绕组电感量有600多微亨Q值5.2，这样的数值不像损坏的，于是又换芯片，连续换了5块，上电听到继电器声音，测量各路电压正常8V，12V，16.5V 。换回原来换下来的芯片还是不行，意识买到假芯片了
