绿佳电动车显示屏不通电维修

发表于:2026-3-29 08:53:09 337
家电
行为类别: 维修
家电类型: 其它
家电厂商: 其它
关键字: 电动车显示屏维修

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 mvwz24029819 于 2026-3-29 13:50 编辑

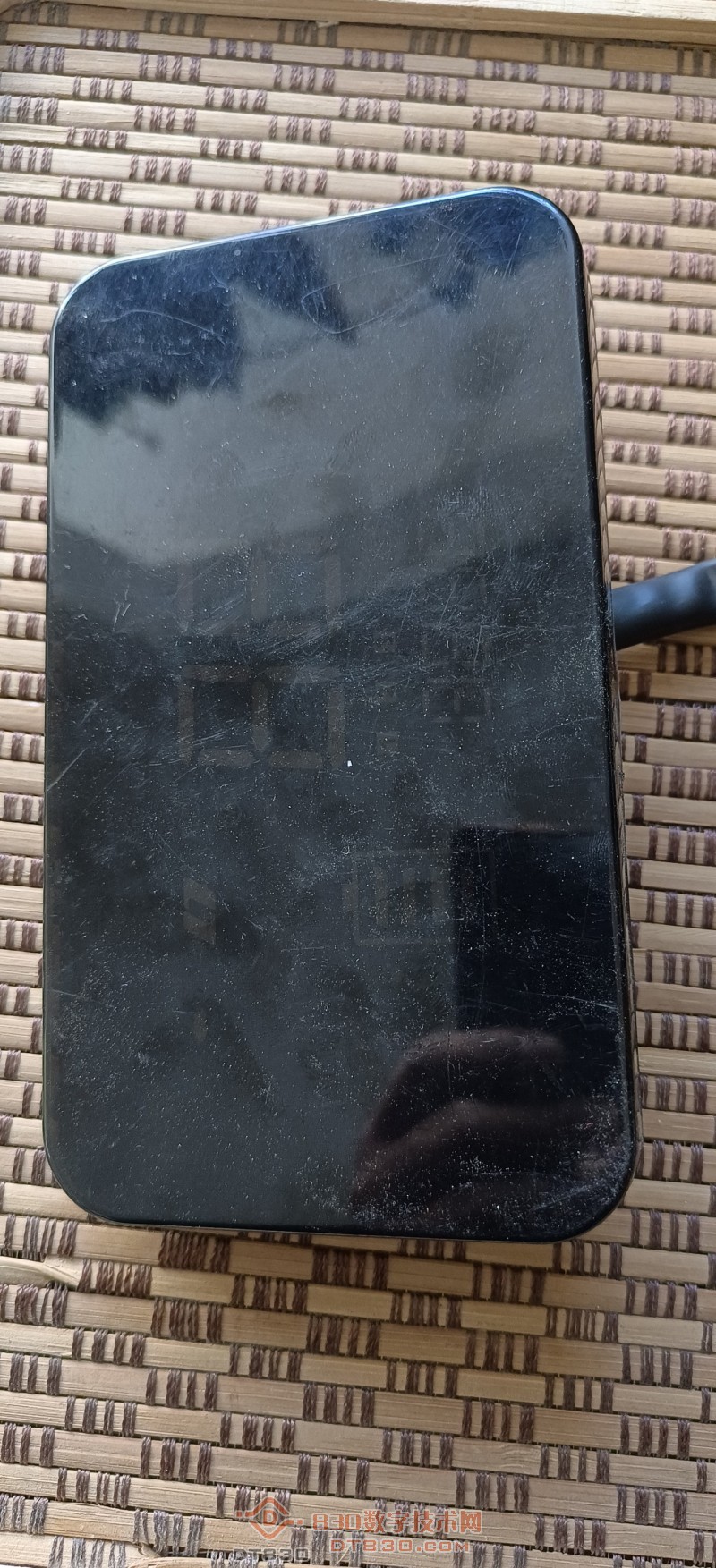

朋友的电动车显示屏坏了,打开电源锁,黑屏,能正常骑行,说明屏只是显示电动车信息,上面没有中控,电路应该不复杂

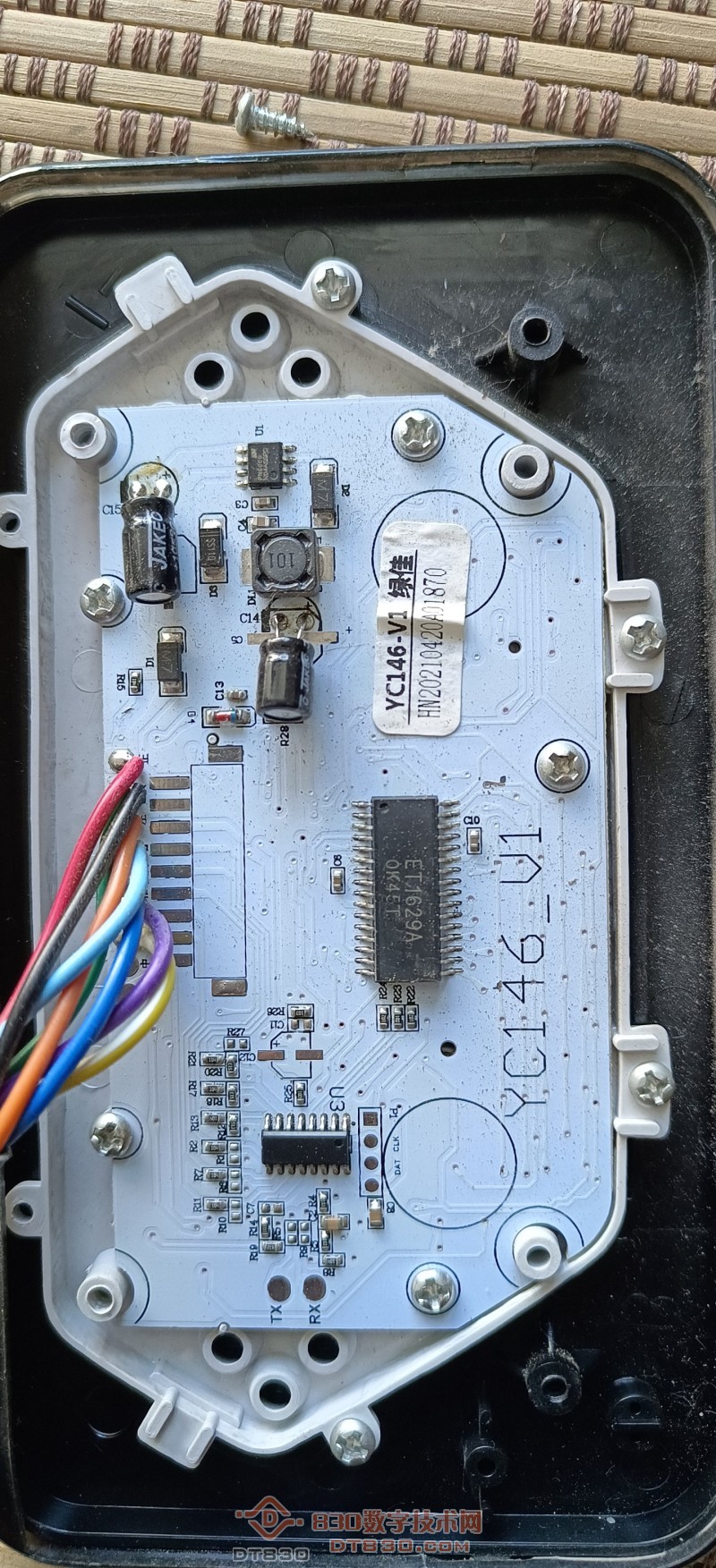

拆开,果然电路板很简洁,没几个原件

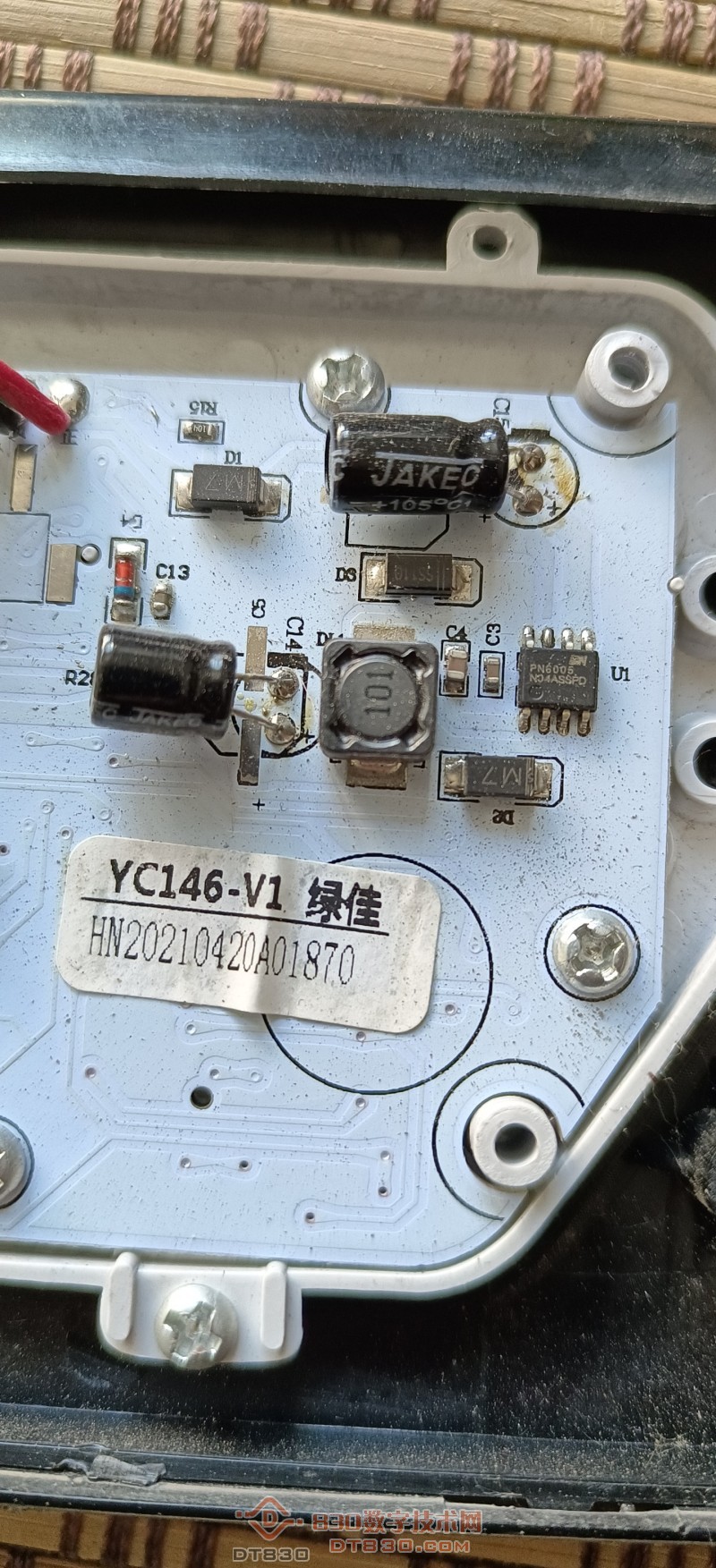

电源部分

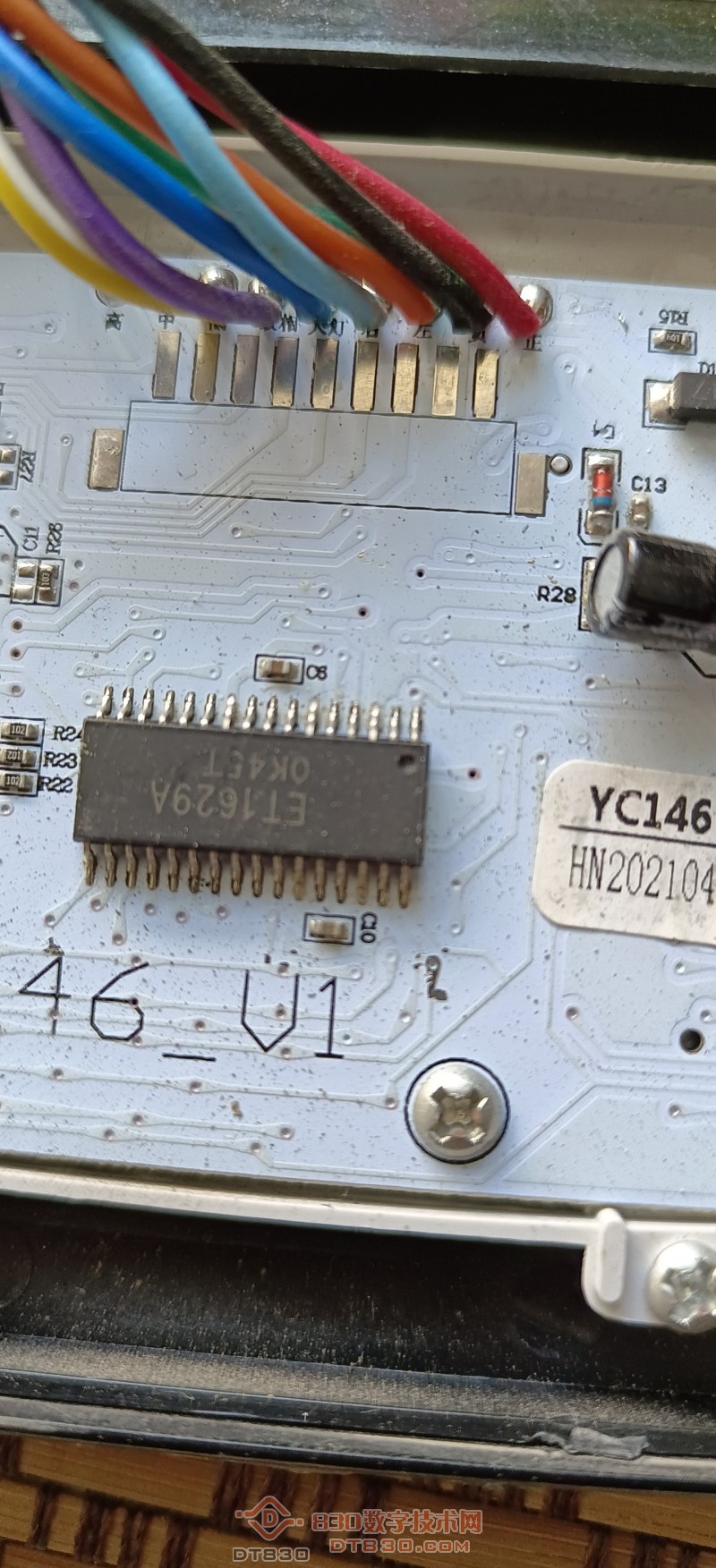

LED驱动芯片

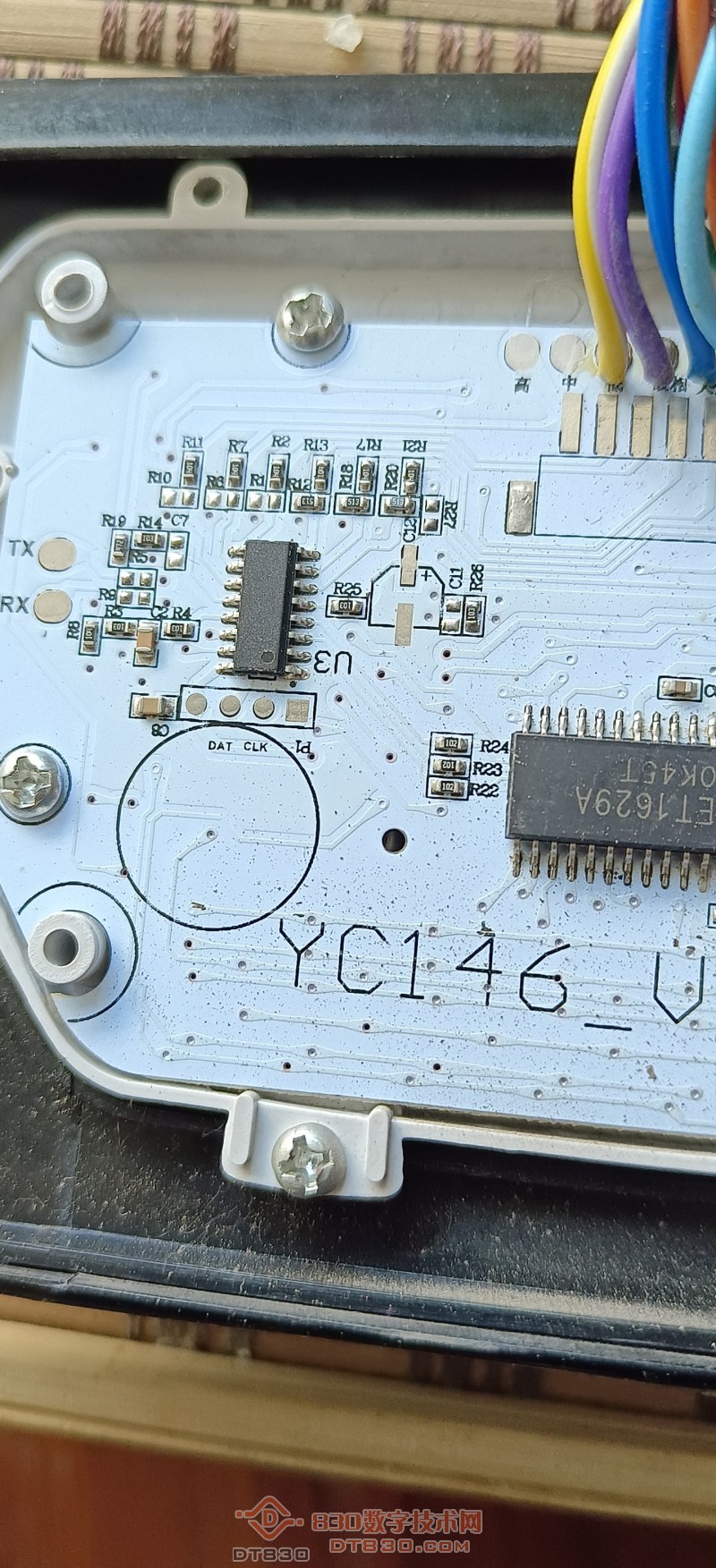

单片机,没字,我不吐槽,嘿嘿,我知道这不是防备我今天维修的,如果它坏了,就是有型号,我这水平也修不了
上个5v碰碰运气,加到降压后的电容脚上

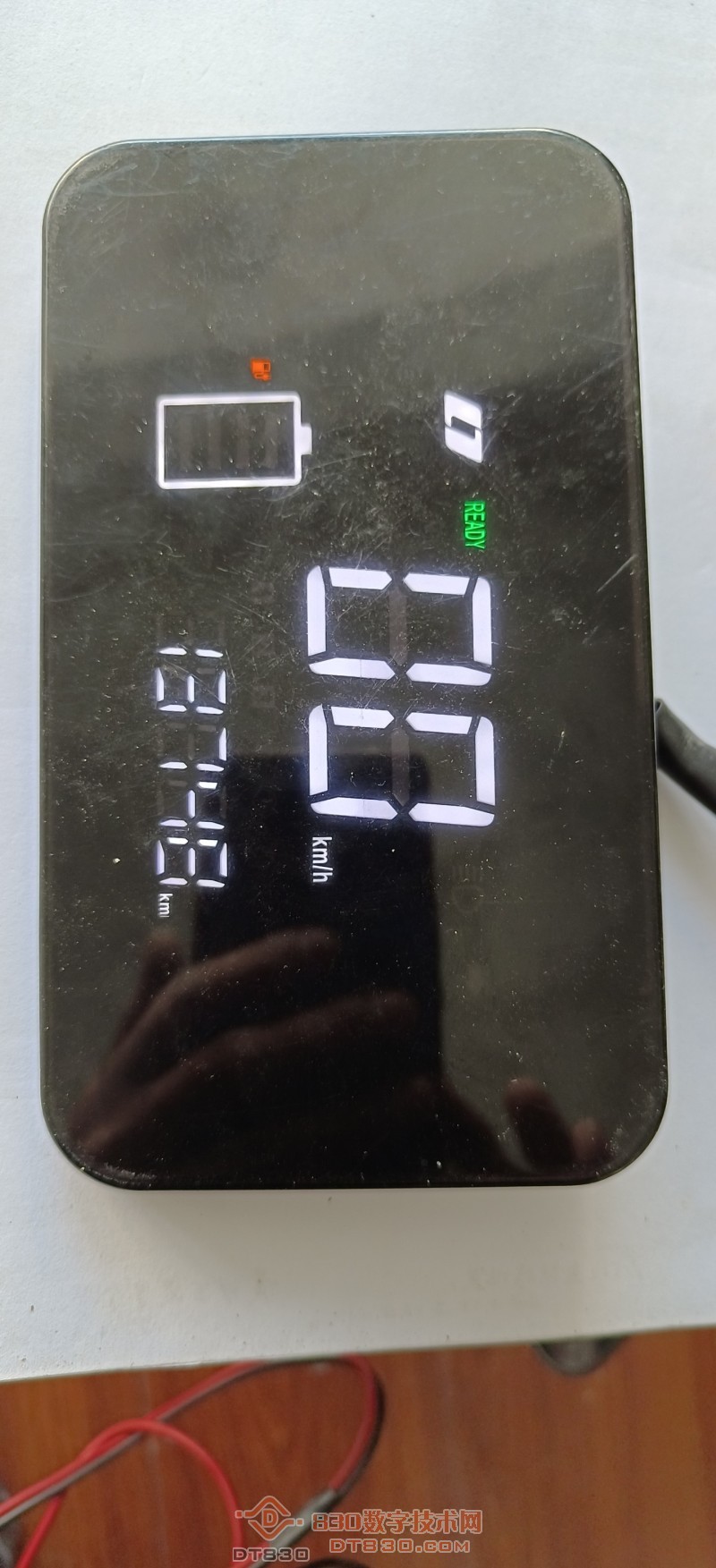

好吧,故障简化了,原来问题在降压电路部分

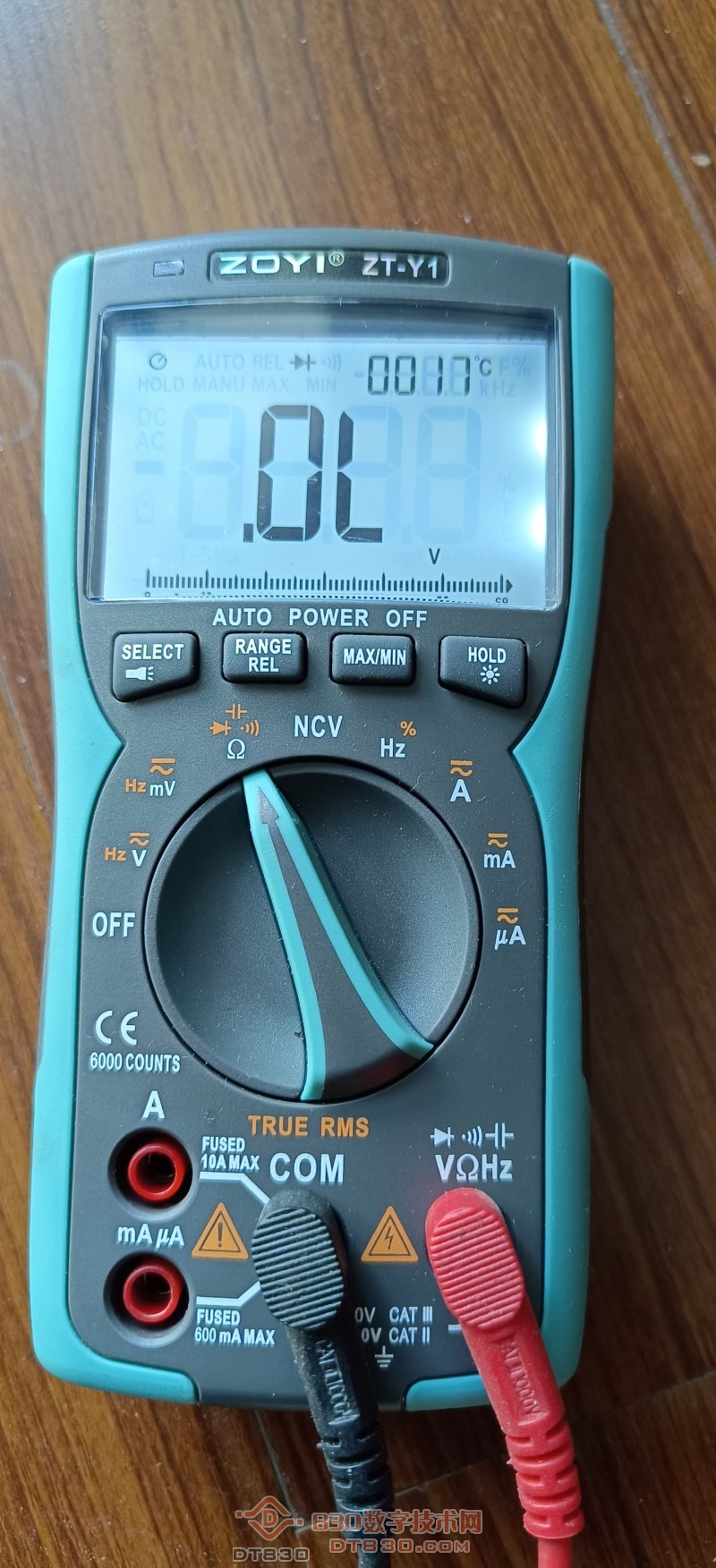

请出利器,简单测一下

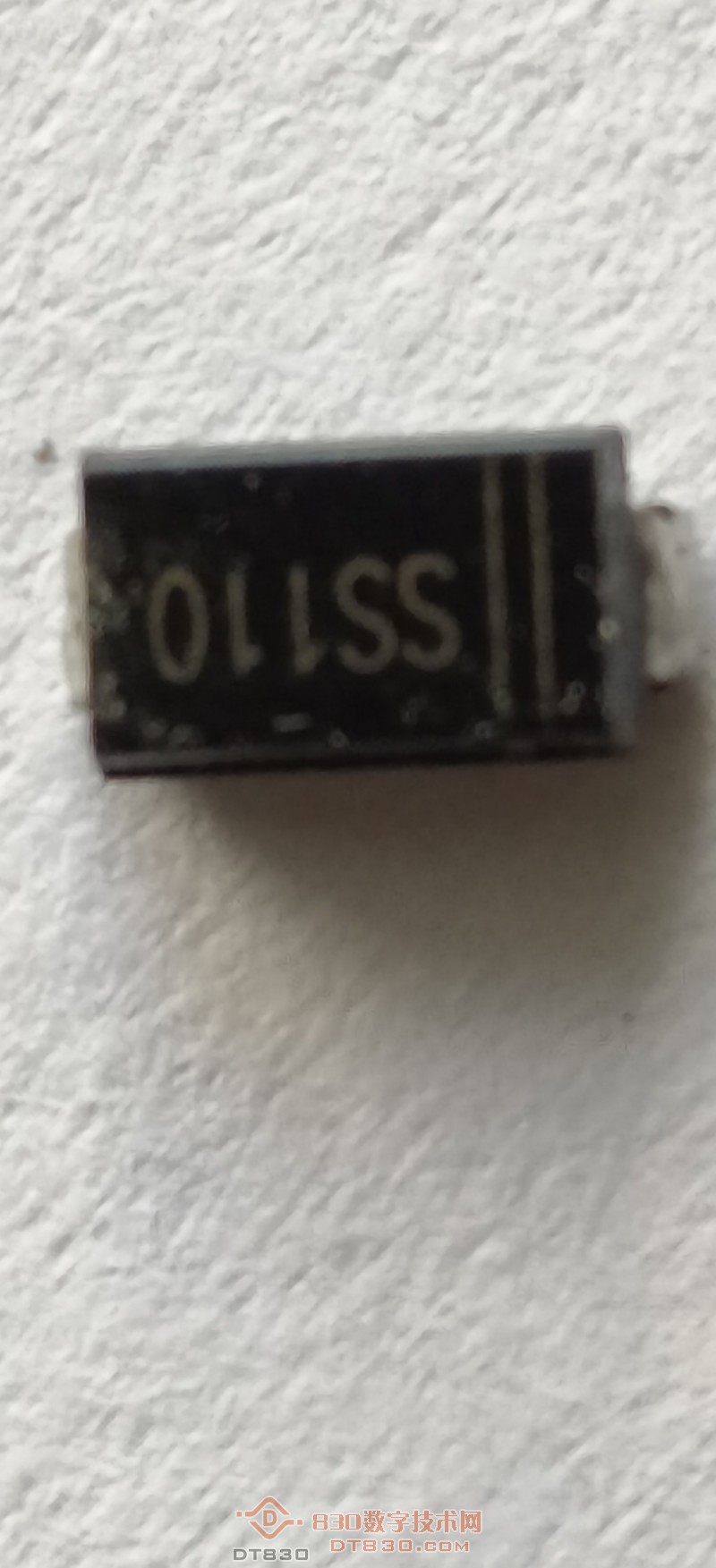

找出故障原件
找一个拆机件换上,嘿嘿,原则你懂的,搭了时间总不能再让我给你换个新的吧
没有电源,找个充电器试试火,这一次加在电源输入电容脚上

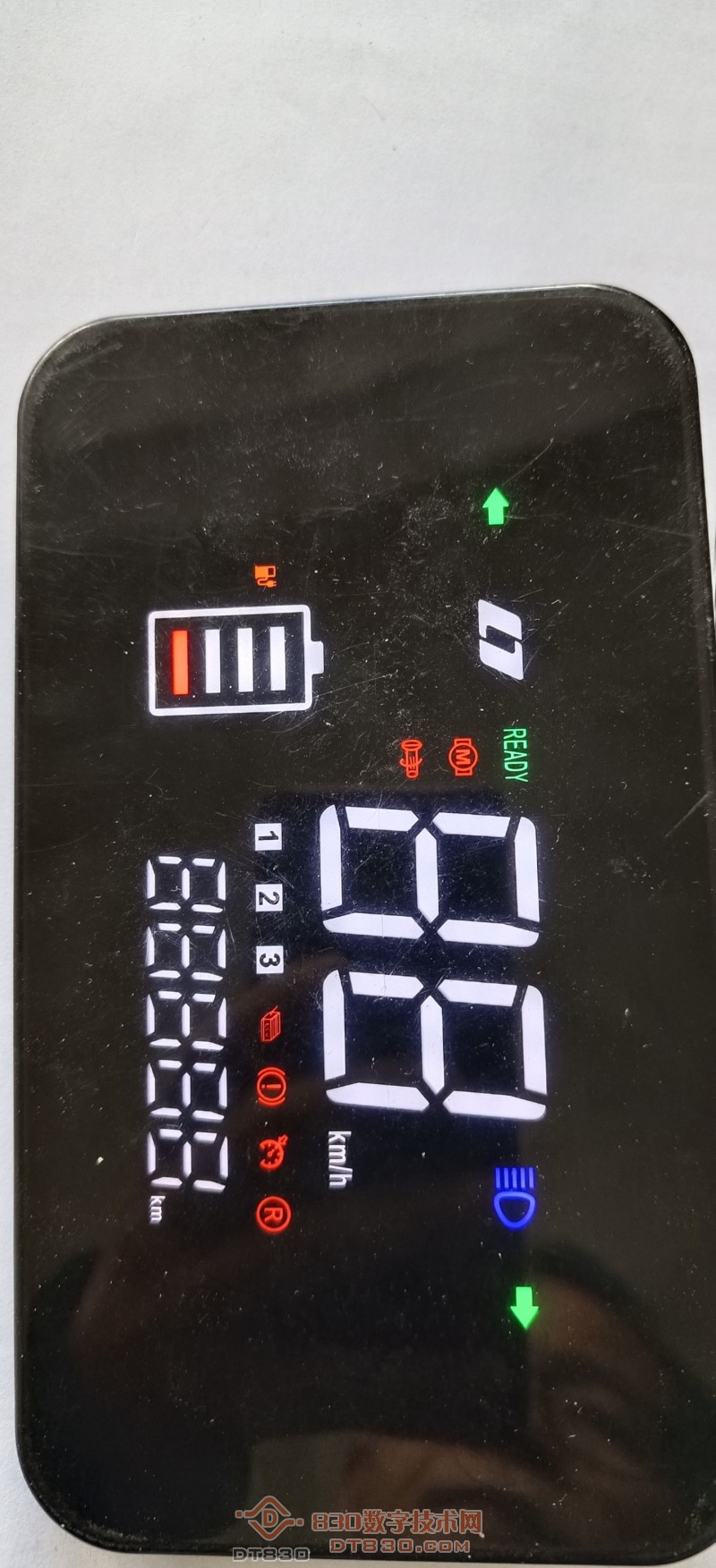

运气不错哈,一次成功。
ss这种管子似乎不耐造,以前多次遇到过损坏的情况,所以这次换了个大一号的,翻了几块旧板没找到一样的,大就大些吧,又不是不能用,懒得找了。话说这样应该能用的久些?
总结一下,我为朋友两肋插刀,朋友有事了就插我一刀,两面三刀,能少流点血就少流点血吧,要不会贫血的哦

收藏
送赞
分享

评分

参与人数 1金钱 +50 仪表币 +100 收起 理由
43545 + 50 + 100 发帖奖励,感谢发帖。

查看全部评分总评分 : 金钱 +50 仪表币 +100

发表回复

评论列表(5)

kyhwhb 数字大神J 2026-3-29 16:56:44
换了个大一号的------没看到焊好的照片呢
2026-3-29 16:56:44 回复
kyhwhb 数字大神J 2026-3-29 16:59:15
拆机件比多数新的耐用
2026-3-29 16:59:15 回复
mvwz24029819 楼主     数字精灵G 2026-3-29 19:08:25
kyhwhb 发表于 2026-3-29 16:56
换了个大一号的------没看到焊好的照片呢

换了个ss210,忘了拍照了
2026-3-29 19:08:25 回复
mvwz24029819 楼主     数字精灵G 2026-3-29 19:14:38
kyhwhb 发表于 2026-3-29 16:59
拆机件比多数新的耐用

的确是这样,前些年经常买到假货,后来就只用拆机的了
2026-3-29 19:14:38 回复
atz123 数字王者I 2026-3-29 19:38:59
坛友威武!
2026-3-29 19:38:59 回复
