监控电源无输出维修

发表于:2026-3-29 22:11:40 371
家电
行为类别: 维修
家电类型: 其它
家电厂商: 其它
关键字: 监控电源维修

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 明天更好 于 2026-3-29 22:32 编辑

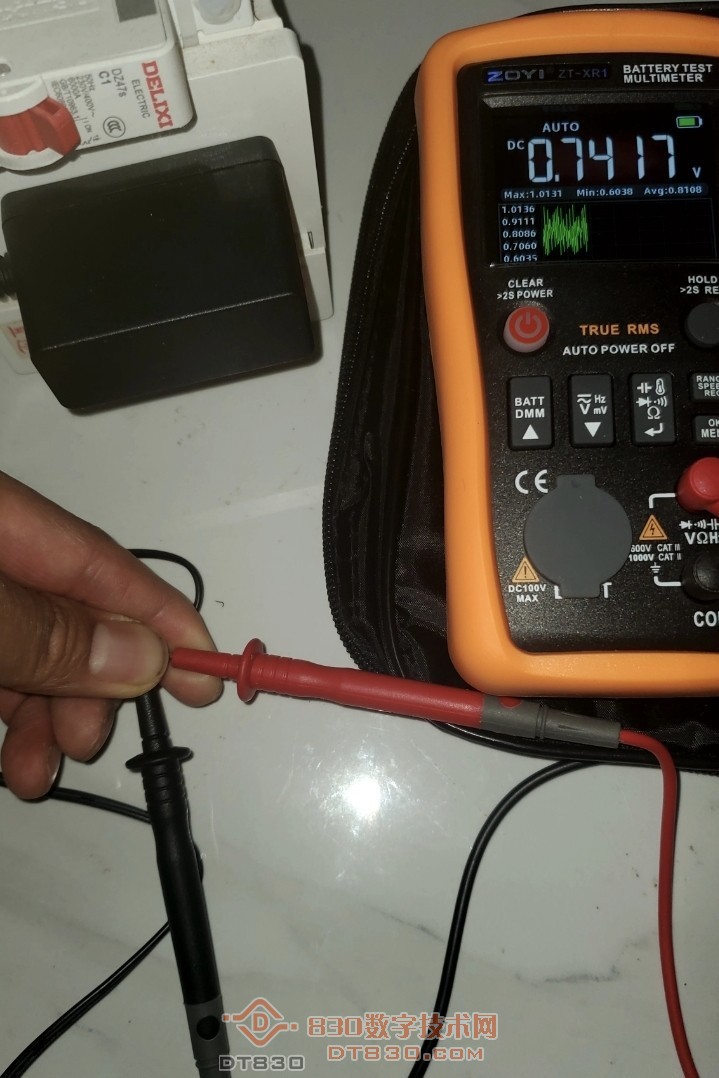

修一个监控电源插电没反应,测量输出插头电压0.7伏左右跳动

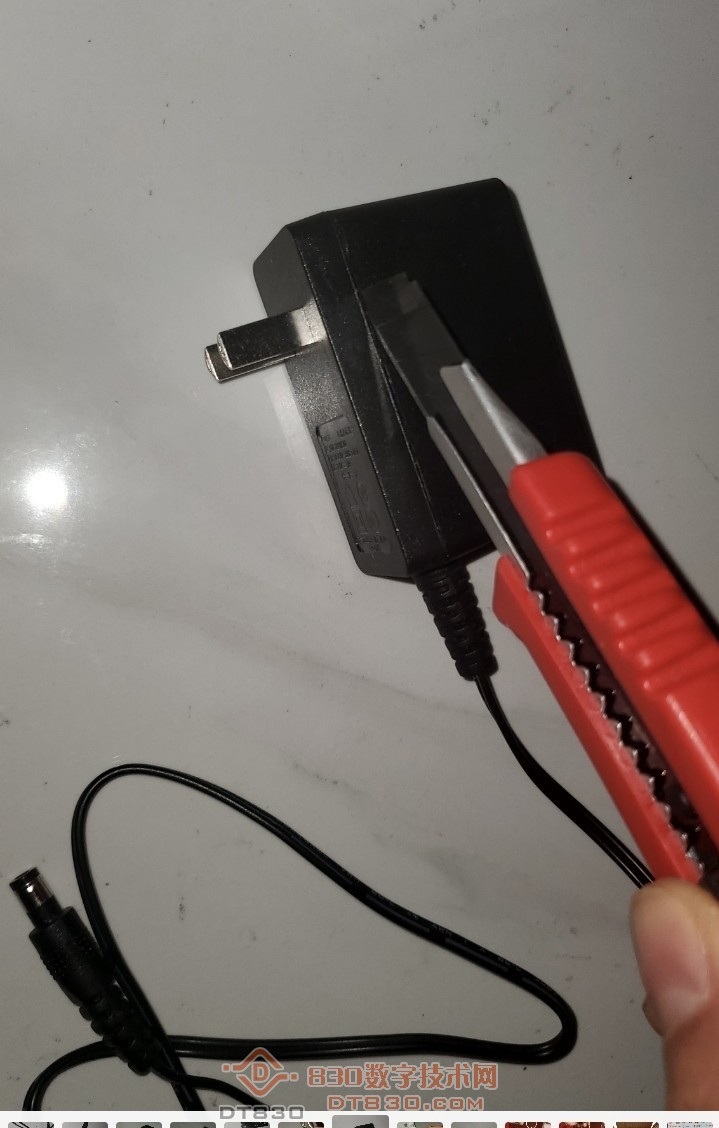

需要拆开检查,检查外壳没有螺丝,先用刀划开缝隙再用扁口起子撬开外壳,

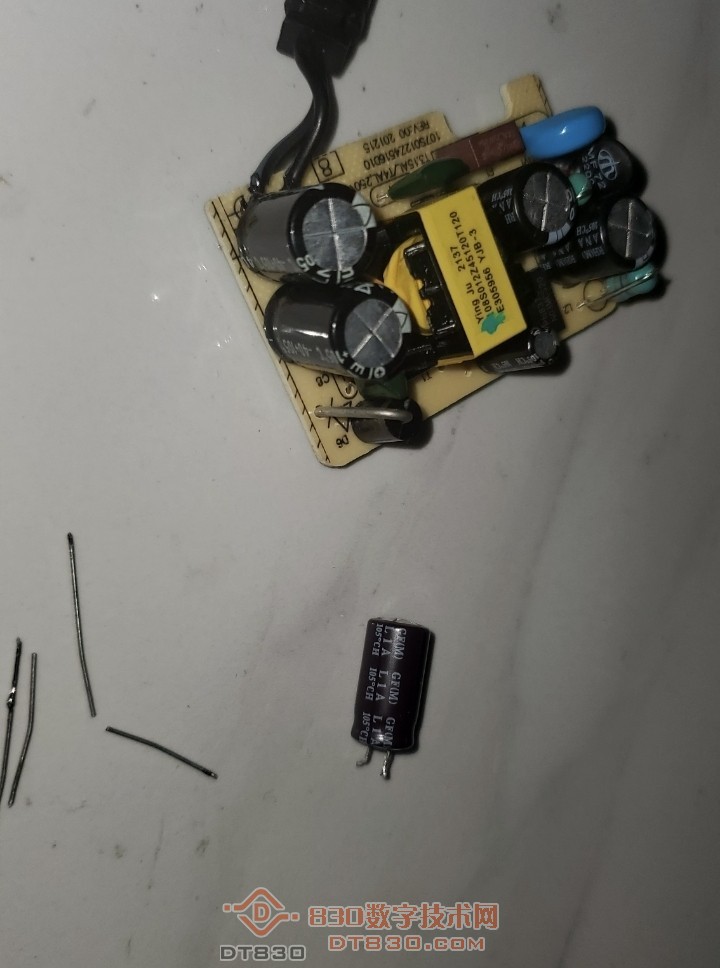

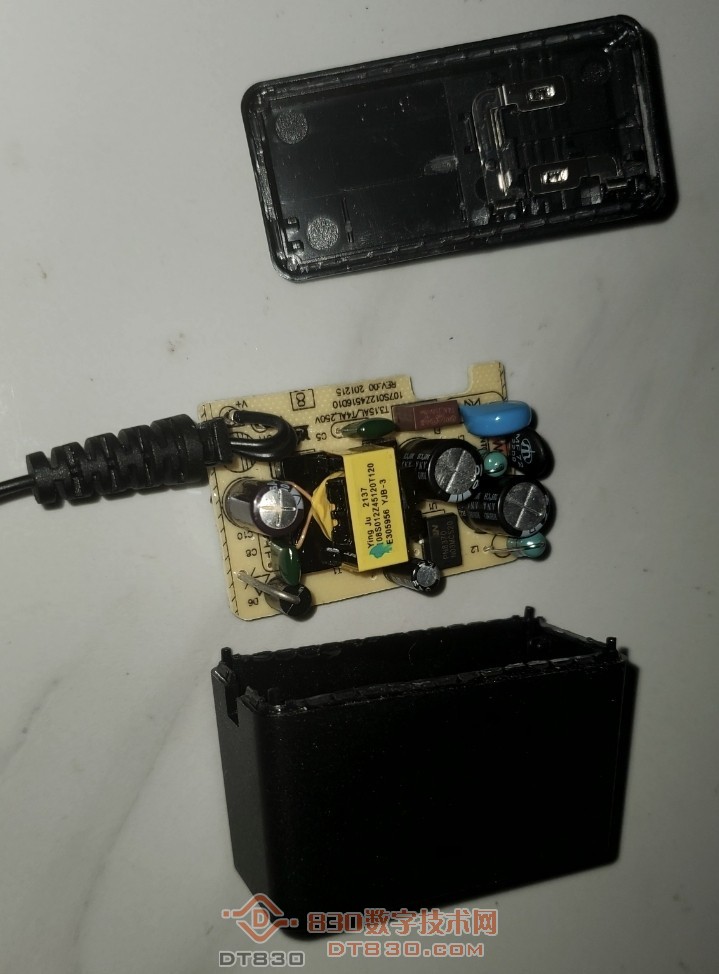

取出电路板发现输出1000微法电容已经鼓包了,

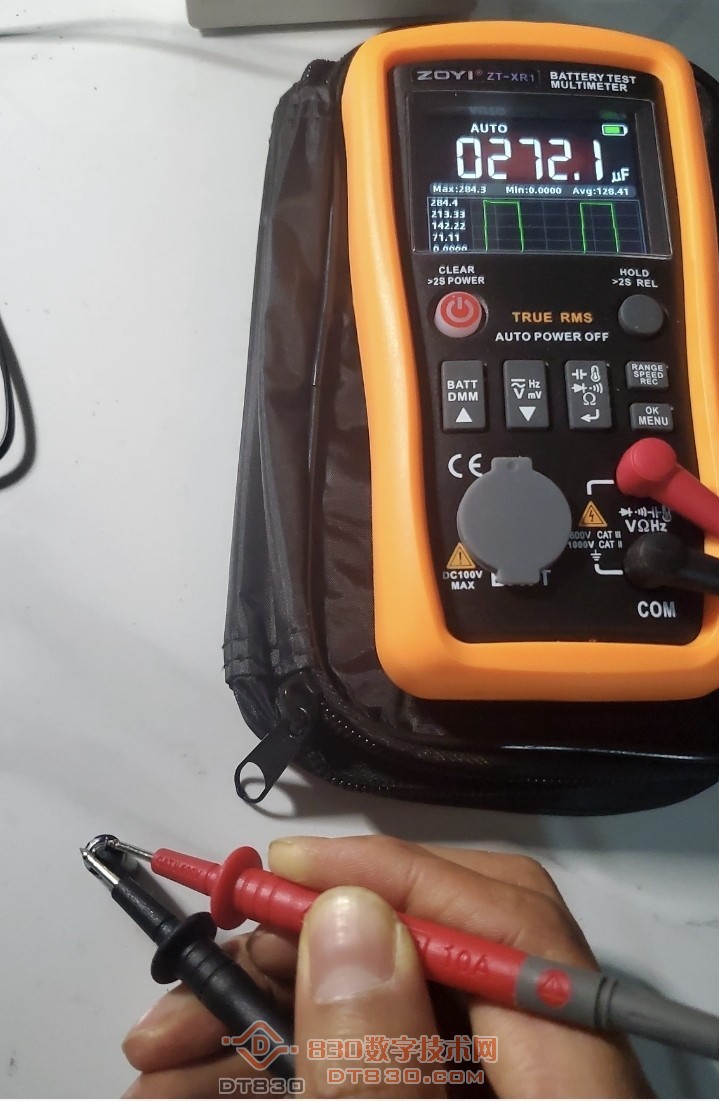

焊下鼓包的电容测量容量还有272微法 严重失容。手头没有找到1000微法电容,

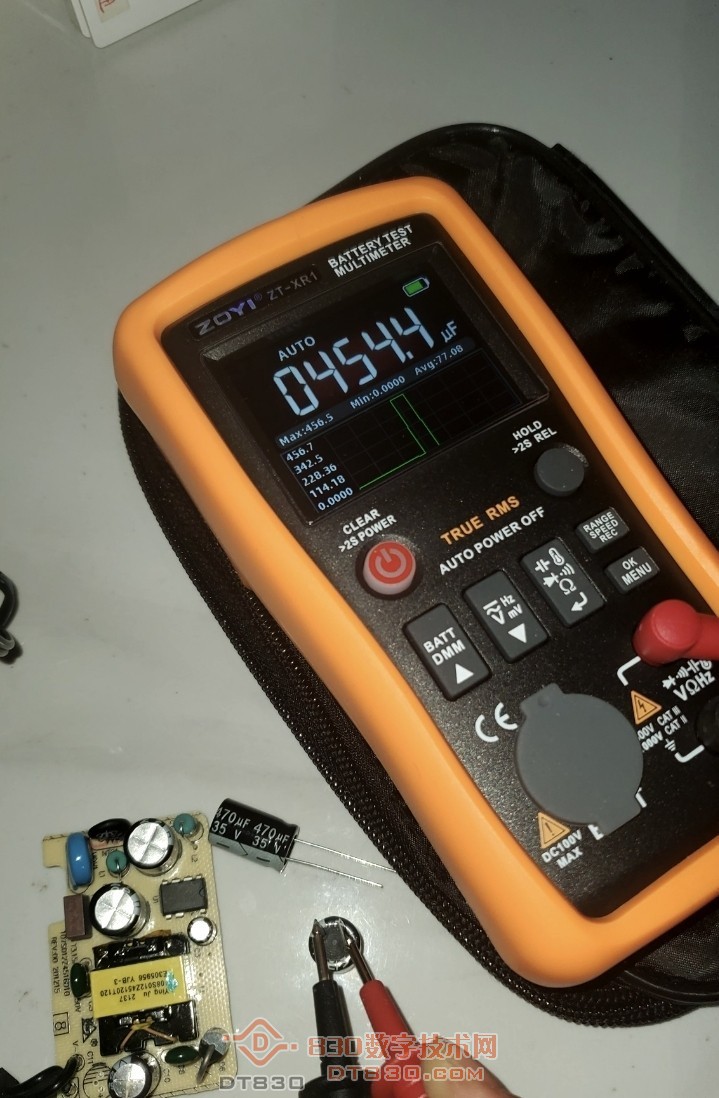

找来两个470微法35伏电容并联 容量接近1000微法,(35伏耐压用在12伏电源上感觉有点大材小用了)

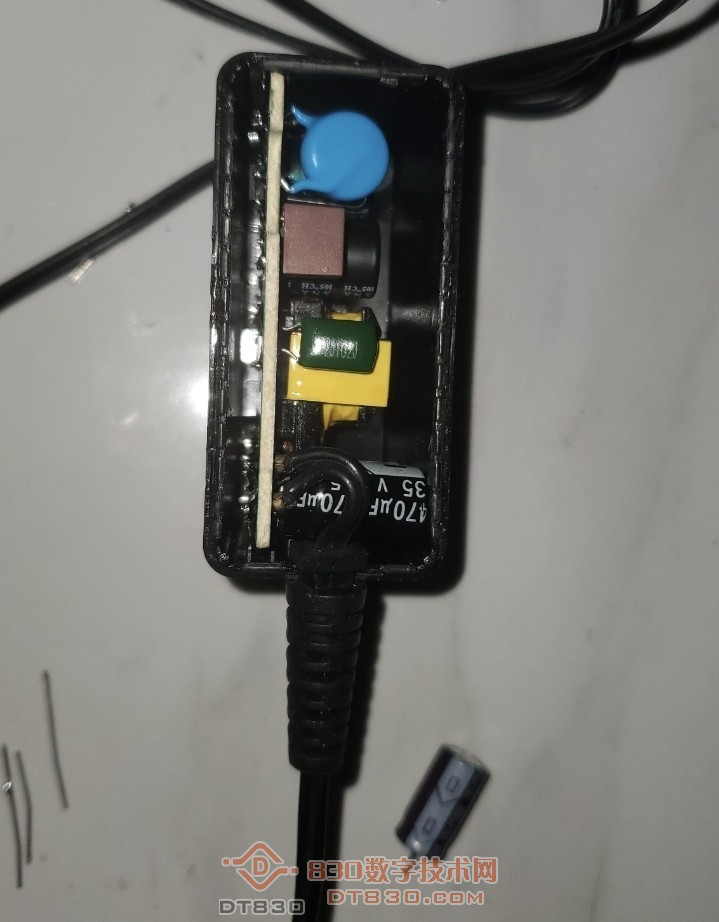

将电容焊接到主板上 ,还好外壳有空间正好能装的进去,

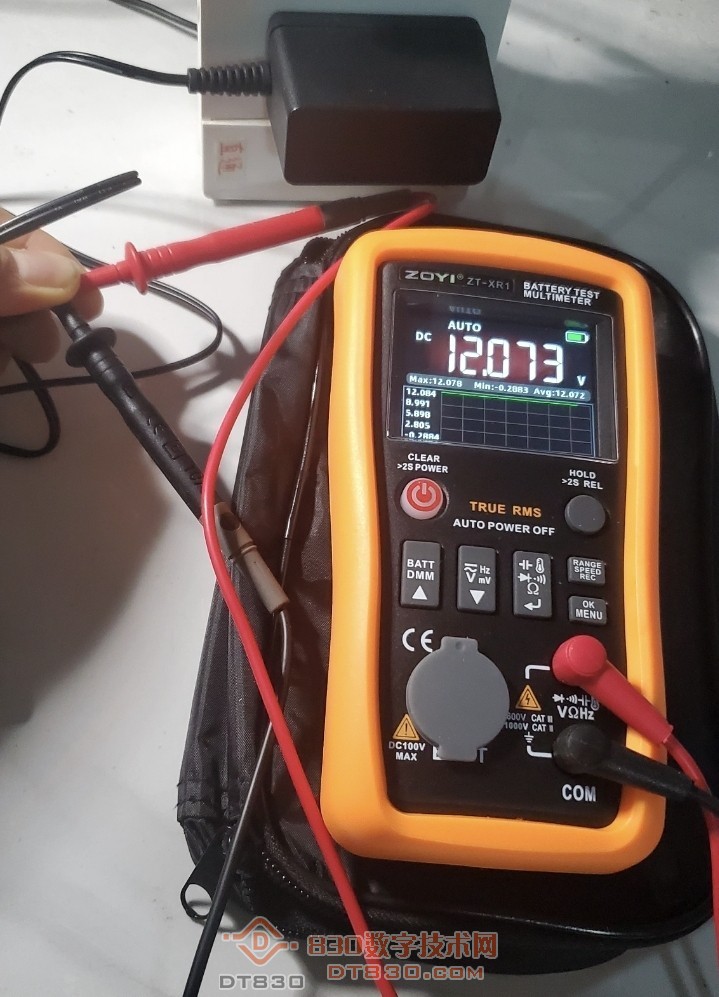

上电试机输出12伏电压恢复正常,外壳上用胶布裹了几圈完工。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +50 仪表币 +100 收起 理由
43545 + 50 + 100 发帖奖励,感谢发帖。

查看全部评分总评分 : 金钱 +50 仪表币 +100

发表回复

评论列表(6)

房有亮 数字梦想家E 2026-3-29 23:54:17
我靠,你在哪弄个套穿上,还这么合适
2026-3-29 23:54:17 回复
kyhwhb 数字大神J 2026-3-30 05:58:37
黄皮党,换马甲了😃
2026-3-30 05:58:37 回复
明天更好 楼主     数字奇才B 2026-3-30 07:51:29
房有亮 发表于 2026-3-29 23:54
我靠,你在哪弄个套穿上,还这么合适

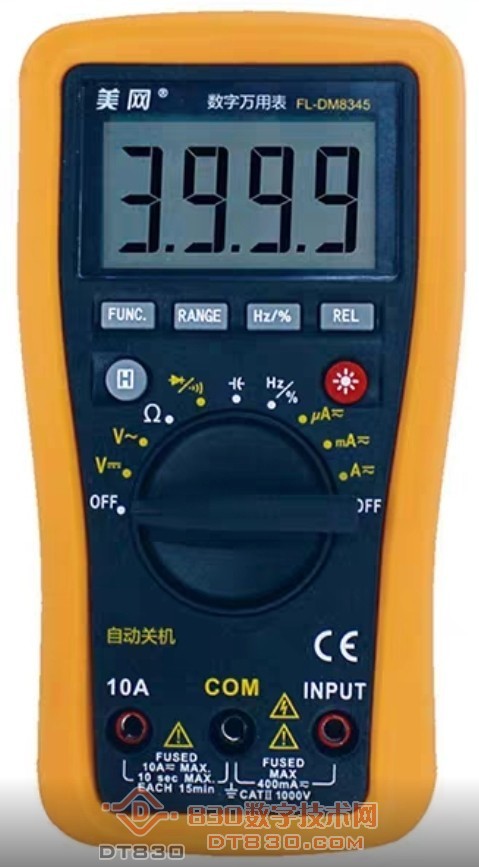

我用的别的万用表外套  装上外套耐摔用着放心 我个人比较爱惜仪表
以下程序自动插入未在内容中添加的图片或附件
2026-3-30 07:51:29 回复
ekommade 数字大师F 2026-3-30 14:36:55
黄袍加身,要当皇帝了穿了黄袍,看起来上档次很多
2026-3-30 14:36:55 回复
lizuolong618 数字梦想家E 2026-3-30 23:18:57
心思都在表皮上,还想着啥时候众仪出了款黄皮表,一看型号我也有,咋不一样,发现我没有外皮,你这选的太合适了
2026-3-30 23:18:57 回复
atz123 数字王者I 2026-4-2 19:56:17
还以为又出新表了!
