反馈与偏置

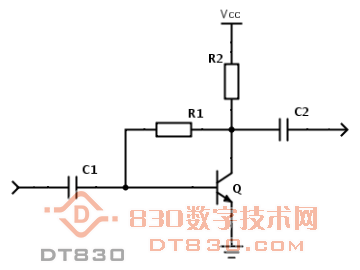

这R1，该名为Rʙ还是Rғ？
R1透过R2跟Vcc相通，这是个上拉电阻。
只要是上拉，就可让三极管正偏，偏置，就是Rʙ的存在意义。
如果把R1接于集电极，则Iʙ会受Uce的牵制，效果就是电压并联负反馈，把这R1叫做Rғ也没毛病。

吳昱昊 发表于 2026-4-14 08:03
这R1，该名为Rʙ还是Rғ？
R1透过R2跟Vcc相通，这是个上拉电阻。
只要是上拉，就可让三极管正偏，偏置，就 ...

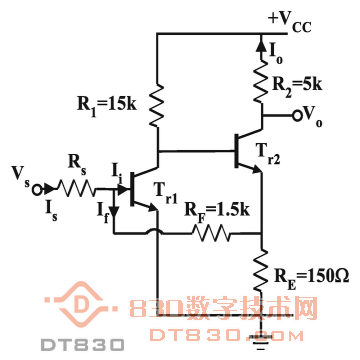

这电路，可看成是把上图的R1换成电压跟随器。
Rғ仍然是Tr1唯一的偏置来源，但由于隔了个Tr2，就不能叫做Rʙ了。
Tr2虽然是集极输出的，但只要有Re的存在而且Tr2没饱和，其表现就与射极跟随器无异； Rғ是从射极引出的，对Tr1而言，这反馈就是透过射极跟随器获取。
