新买的天宇88A拆机

发表于:昨天 20:12 52
万用表
主题类别: 展示_拆机
仪表品牌: 南京天宇
显示方式: 指针
型号或关键字: T88A

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 han1525 于 2026-4-24 20:12 编辑

手上的万用表都是数字表,缺少一块指针表看到天宇这款便宜就入手了,到手37元,拆机看了下感觉还行,不过现在用的都是贴片电阻了,
测量电压好像不能调,就这么用吧,也就看个指针摆动

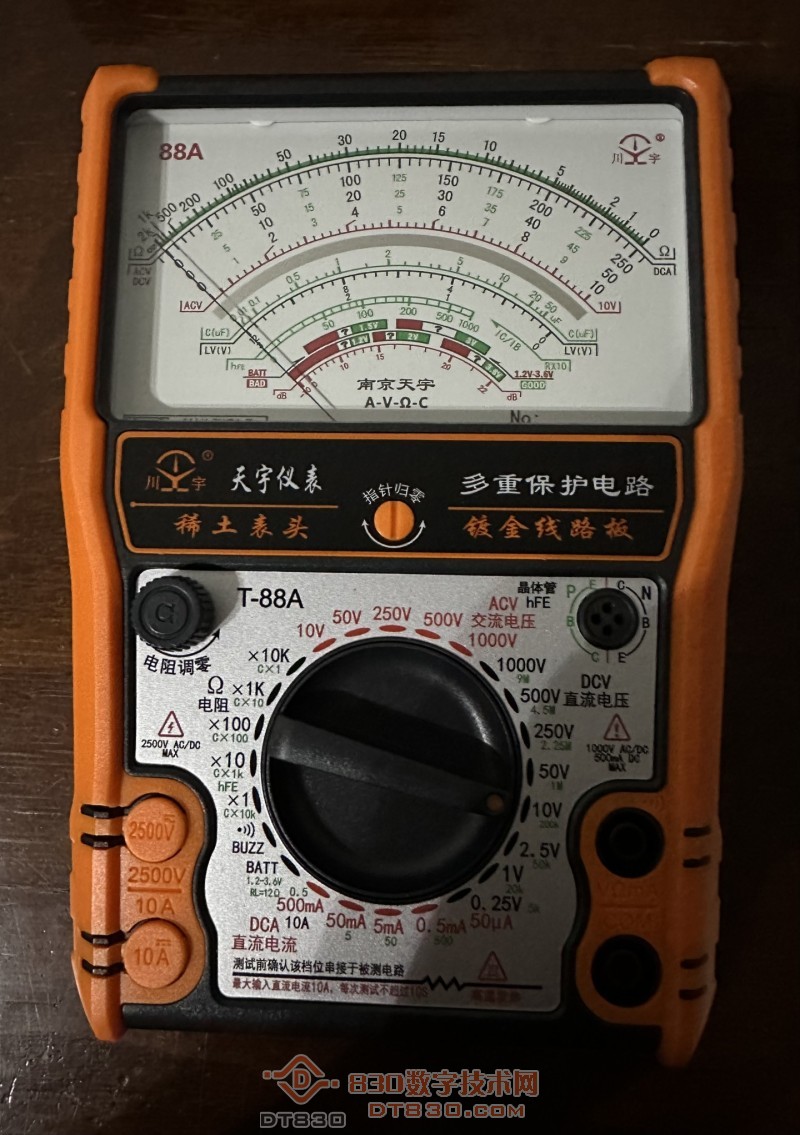

   整体表盘和挡位

整体表盘和挡位

整体表盘和挡位

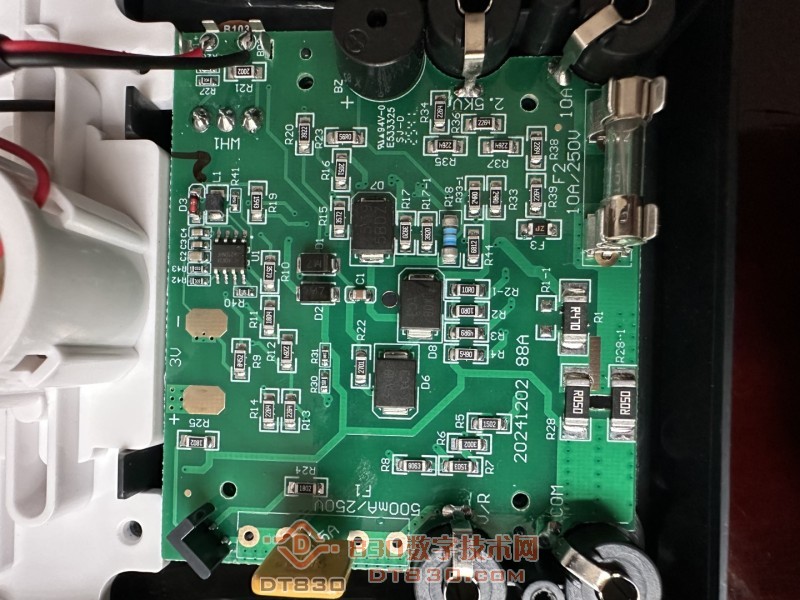

里面都是贴片了,

内部电子元件都是贴片

内部电子元件都是贴片

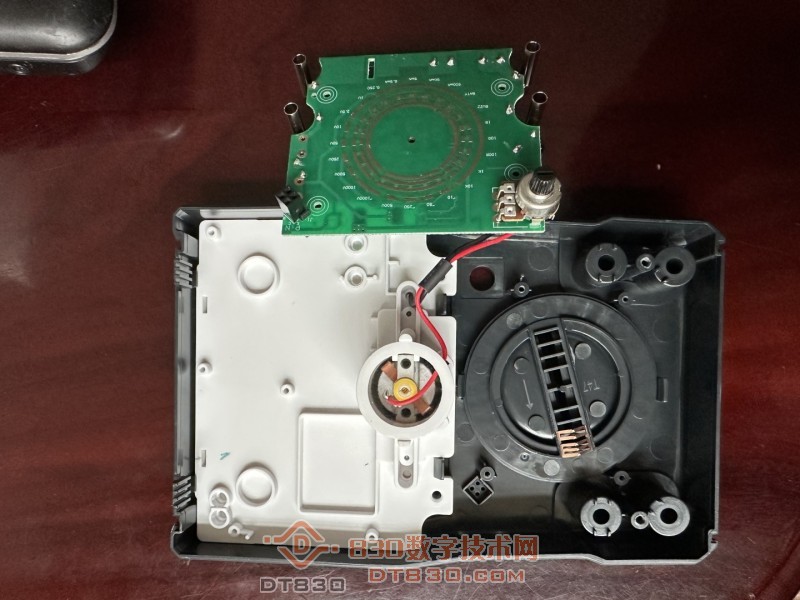

转盘

转盘和另一面

转盘和另一面

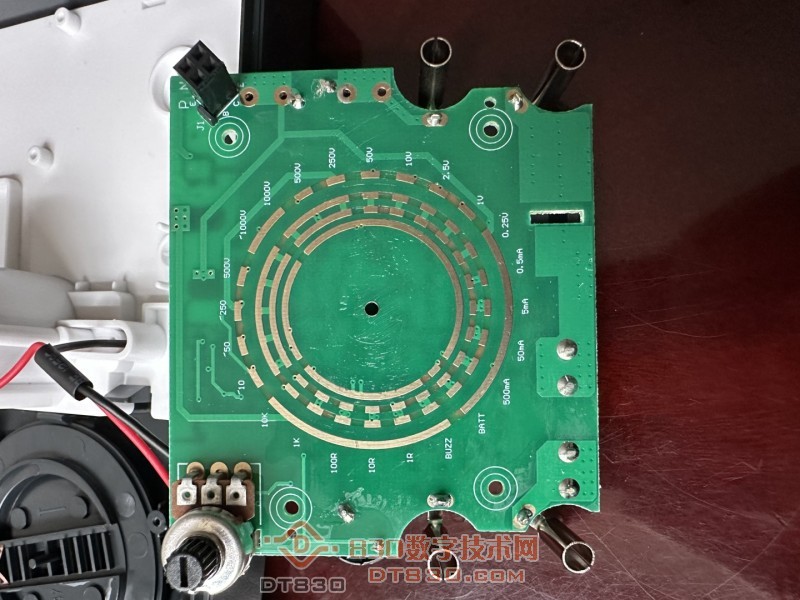

这面只有电位器和三极管测试座

这面只有电位器和三极管测量座

这面只有电位器和三极管测量座


以下程序自动插入未在内容中添加的图片或附件

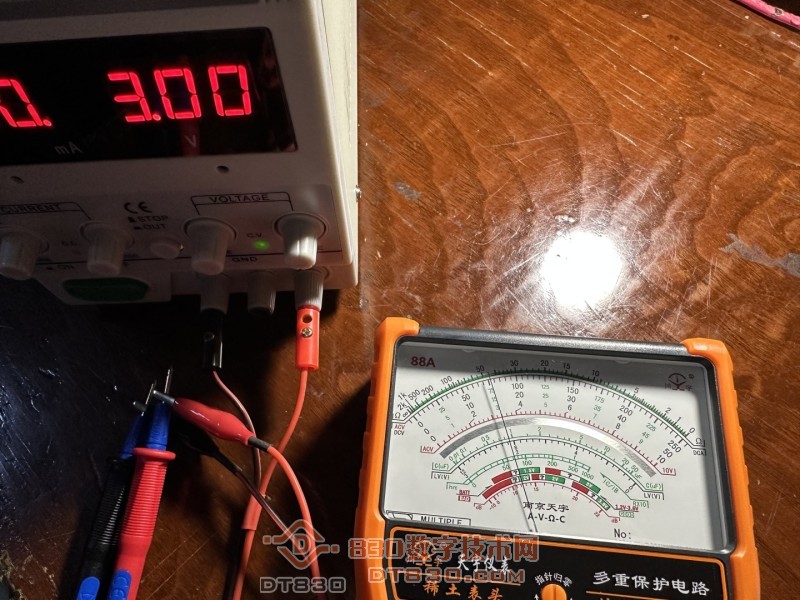

3伏测得3.2伏

3伏测得3.2伏

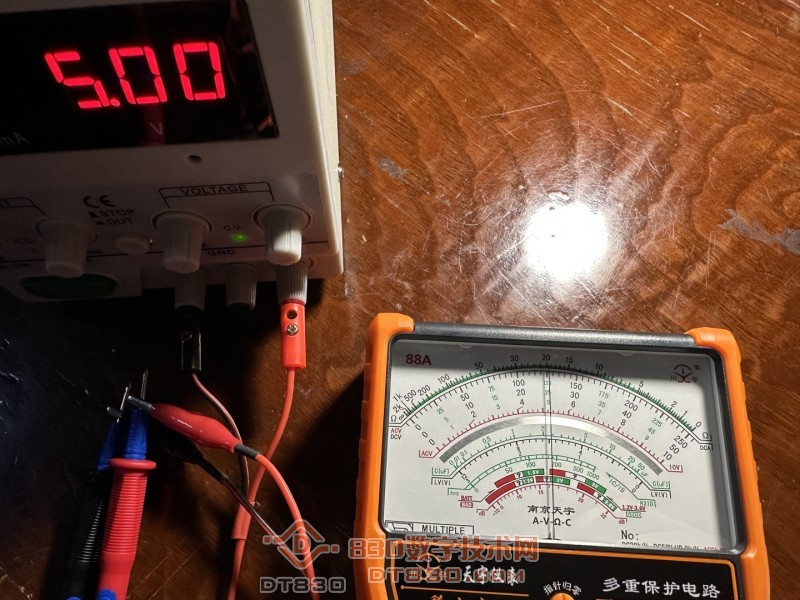

5伏测得5.2伏

5伏测得5.2伏

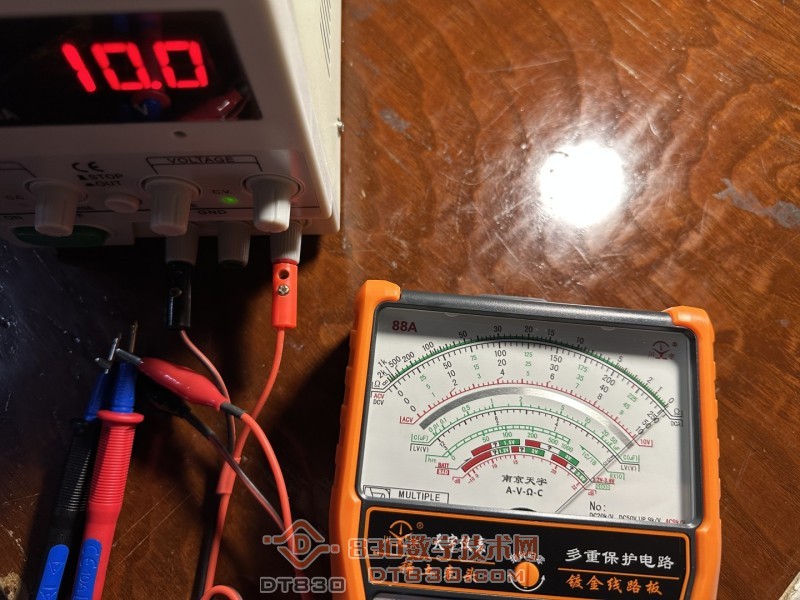

10伏测得10伏

10伏测得10伏
收藏
送赞
分享

发表回复

评论列表(2)

房有亮 数字梦想家E 7 小时前
真便宜呀,MF47没活路了
7 小时前 回复
atz123 数字王者I 4 小时前
这表好像不是纯机械了!
4 小时前 回复
