USB测试器

发表于：2020-2-29 21:27:11 2560
电子产品
行为类别: 改装_制作
产品类别: 其它
电子品牌: DIY自制
电子产品关键字: USB测试

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
            在家继续给国家做贡献，当然也没怎么闲着，期间要多次使用USB接口测试改装的电子产品及工作状态，用万用表表笔接线测试感觉不方便，逐改用指针表头，方便多了。

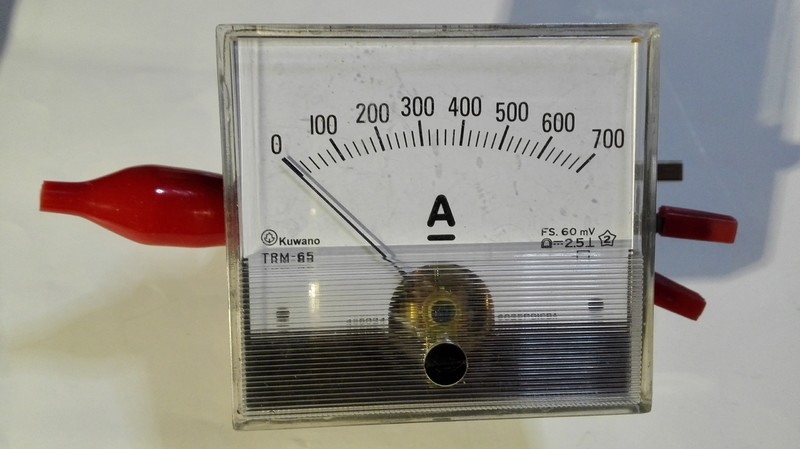

表头100就是100mA

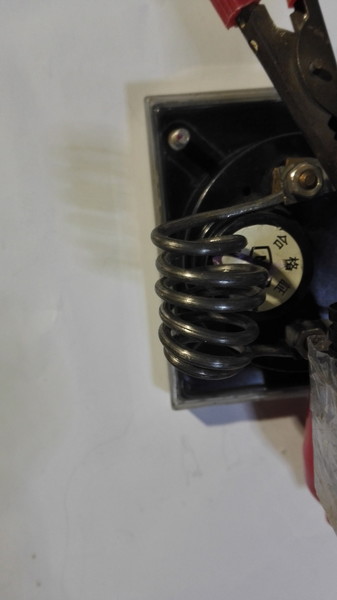

表头的分流器，这个是我以前改造的，非常粗壮，电阻很小的，过10A都无压力

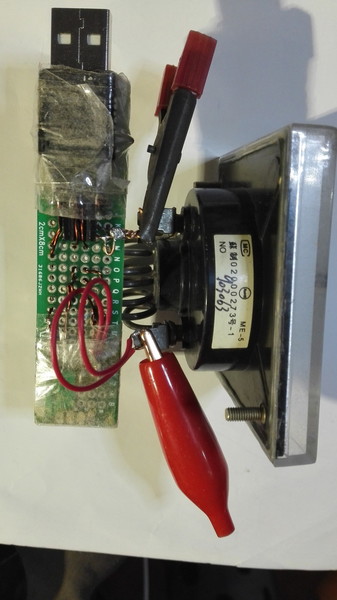

表头后面露个脸，原理很简单：在公.母USB测试器正极导线中串联个电流表头

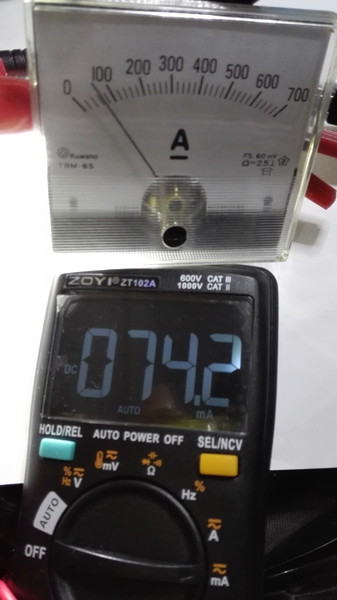

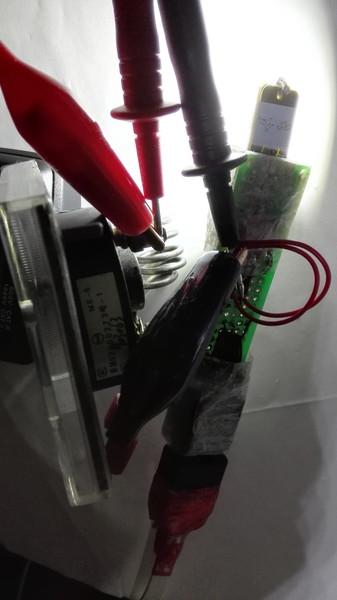

再串个万用表表笔看看



很准吧，这个表头以前精确调整改造过，是电流测试专用的

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

勇闯沙滩 数字大神 2020-3-1 07:08:29
类似于usb电压电流测试仪，这个抗用多了。700mA指针表不多见。
2020-3-1 07:08:29 回复
kyhwhb 数字大神 2020-3-1 08:24:29
低于20mA的电流不易读取
2020-3-1 08:24:29 回复
HD123 数字精灵 2020-3-1 09:07:51
看来你们都在家憋疯了，玩得没玩的了！
2020-3-1 09:07:51 回复
散淡021 数字大神 2020-3-1 14:43:54
我USB都是小电流的，楼主大电流都是好东西。
2020-3-1 14:43:54 回复
星星123 楼主     数字精灵 2020-3-1 19:49:27
勇闯沙滩 发表于 2020-3-1 07:08
类似于usb电压电流测试仪，这个抗用多了。700mA指针表不多见。

比目前的数字式的耐用直观，相关表头还有一堆，其中还有吊丝表头
2020-3-1 19:49:27 回复
星星123 楼主     数字精灵 2020-3-1 19:54:52
巍巍兴安 发表于 2020-3-1 08:24
低于20mA的电流不易读取

低于20mA的电流可根据表针对应刻度情况读取，基本压力不大，试过了的
2020-3-1 19:54:52 回复
星星123 楼主     数字精灵 2020-3-1 19:57:45
HD123 发表于 2020-3-1 09:07
看来你们都在家憋疯了，玩得没玩的了！

边玩边学，不认为无聊
2020-3-1 19:57:45 回复
星星123 楼主     数字精灵 2020-3-1 20:00:54
散淡021 发表于 2020-3-1 14:43
我USB都是小电流的，楼主大电流都是好东西。

我小电流的.几A大电流的  也都有，没发上来
2020-3-1 20:00:54 回复
散淡021 数字大神 2020-3-2 10:10:44
星星123 发表于 2020-3-1 20:00
我小电流的.几A大电流的  也都有，没发上来

小电流的有现成

大电流的真的要自制，以后要用也学你做个
2020-3-2 10:10:44 回复
星星123 楼主     数字精灵 2020-3-2 19:06:26
散淡021 发表于 2020-3-2 10:10
小电流的有现成

大电流的真的要自制，以后要用也学你做个

客气了！个人认为搞几个电流专用表很有必要
2020-3-2 19:06:26 回复
乐在其中110 数字精灵 2020-3-4 20:46:22
其中还有吊丝表头

吊丝表头是个好东西呀。敢问满偏多少微安？吊丝表头内阻多少千欧？
2020-3-4 20:46:22 回复
星星123 楼主     数字精灵 2020-3-4 21:32:28
乐在其中110 发表于 2020-3-4 20:46
其中还有吊丝表头

吊丝表头是个好东西呀。敢问满偏多少微安？吊丝表头内阻多少千欧？ ...

满偏1.9mA，内阻12.6欧，以后单独发帖说明，请继续关注！
2020-3-4 21:32:28 回复
喜欢就好 数字精灵 2020-11-12 00:10:52
学习了，谢谢分享
2020-11-12 00:10:52 回复
