方便电池电流测试的引线

发表于：2020-1-1 21:19:40 4213
电子产品
行为类别: 改装_制作
产品类别: 充电器(头,宝)_电池
电子品牌: DIY自制
电子产品关键字: 测试线

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
    这个电池电流测试的引线是 ：方便直接测试电池供电的仪表或者用电器，可直接插入电池仓的引线。
    方法很简单，就是在两铜片上一端分别焊上引线，注意两铜片分左右的，在两铜片中间防入绝缘片，然后绑好，就做成了，一般插入电池仓的电池负极，两引线分别连接表笔，这样测试电池电流是不是很方便呢？见下图

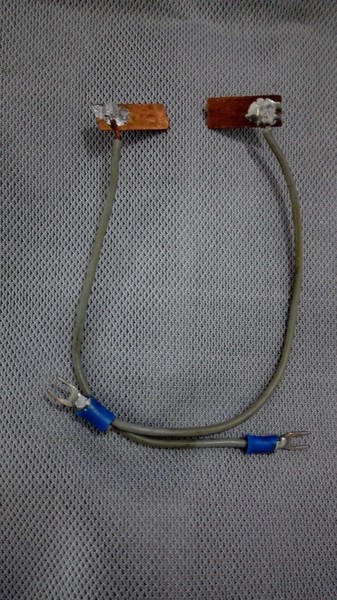

在两铜片上一端分别焊上引线，注意两铜片分左右的

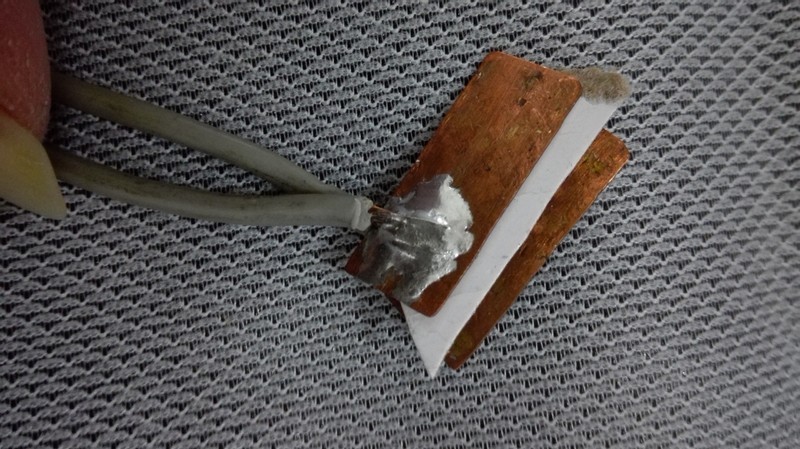

在两铜片中间防入绝缘片

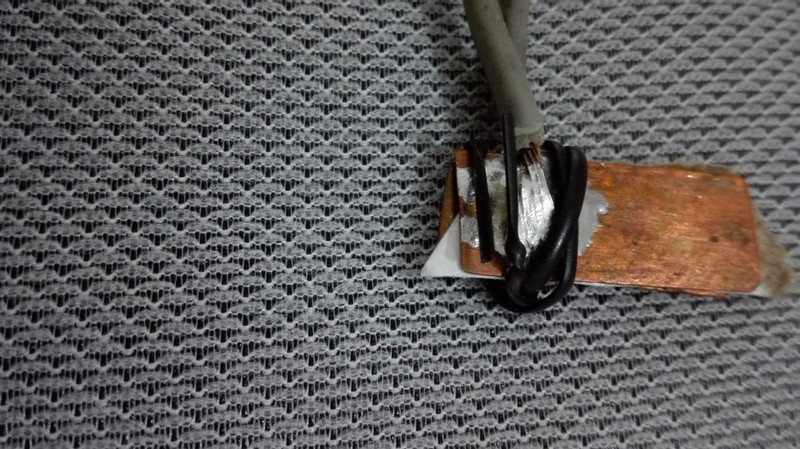

然后绑好，就做成了，

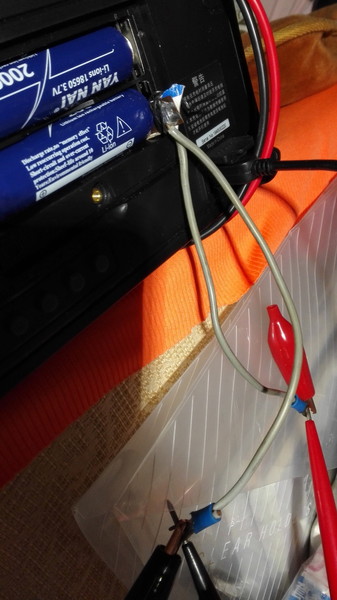

一般插入电池仓的电池负极，两引线分别连接表笔，这样测试电池电流是不是很方便呢？


















收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（23）

闻雨听风 数字王者 2020-1-1 21:49:09
我用的是双面覆铜板，随用随焊。
2020-1-1 21:49:09 回复
星星123 楼主     数字精灵 2020-1-1 21:51:35
闻雨听风 发表于 2020-1-1 21:49
我用的是双面覆铜板，随用随焊。

方法不同，效果一样的
2020-1-1 21:51:35 回复
西林迷 数字精灵 2020-1-1 21:57:07
我也有类似的想法，但是纠结于电流表串联进去后，相当于增加一个电阻在上面，10a档还好说，电阻小
200ma档的话，电阻很大的
最厉害的是uA档，串联进去，能准吗？只能做参考了吧
但是ut210那种钳表，测量的电流又有点小，唉
2020-1-1 21:57:07 回复
super-ut61e 数字斗士 2020-1-2 07:19:01
西林迷 发表于 2020-1-1 21:57
我也有类似的想法，但是纠结于电流表串联进去后，相当于增加一个电阻在上面，10a档还好说，电阻小
200ma档 ...

我有个想法不知道是否可行，用稳压电源供电，两只表，一只测电流，另一只监视仪表供电电压，调节稳压电源，是仪表供电电压达到正常的电压，比如3V或9V，这样是不是就可以规避串联万用表造成的压降？
2020-1-2 07:19:01 回复
wgh1027 数字大神 2020-1-2 08:29:17
方法不错，谢谢分享。
2020-1-2 08:29:17 回复
wgh1027 数字大神 2020-1-2 08:34:45
闻雨听风 发表于 2020-1-1 21:49
我用的是双面覆铜板，随用随焊。

覆铜板可能有点厚吧
2020-1-2 08:34:45 回复
kyhwhb 数字大神 2020-1-2 08:38:34

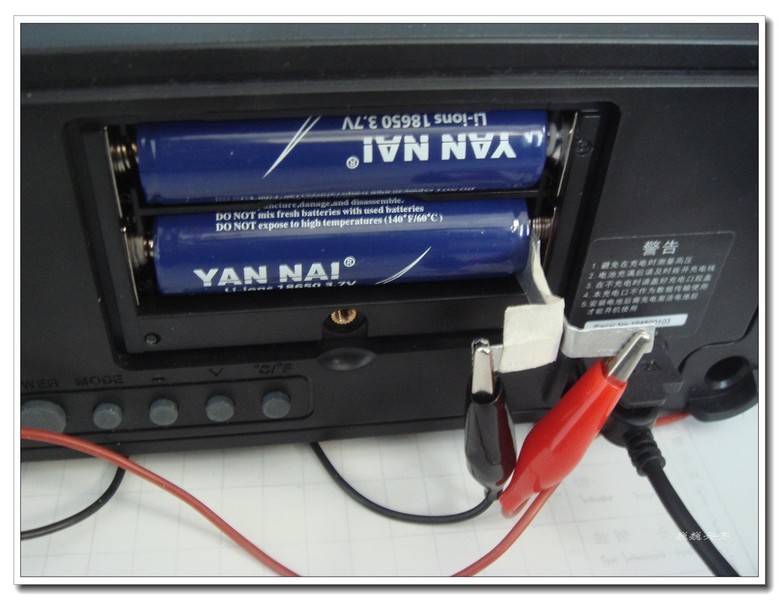

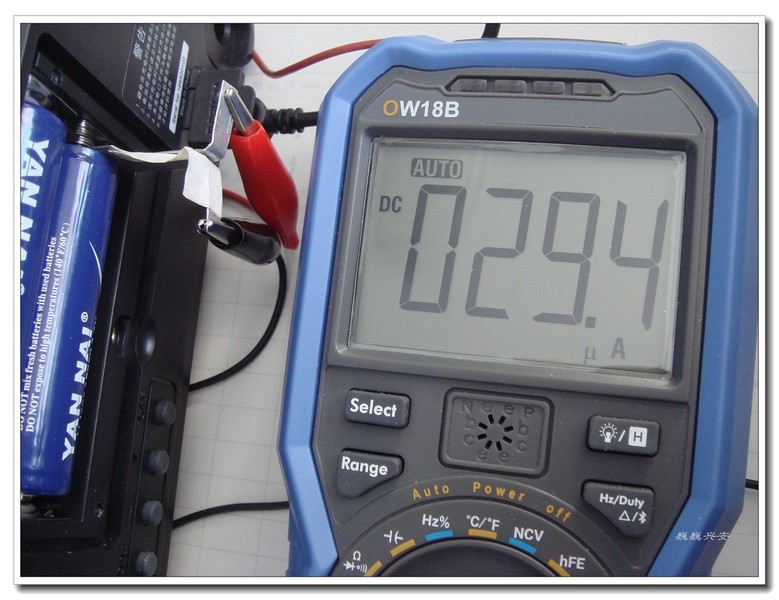

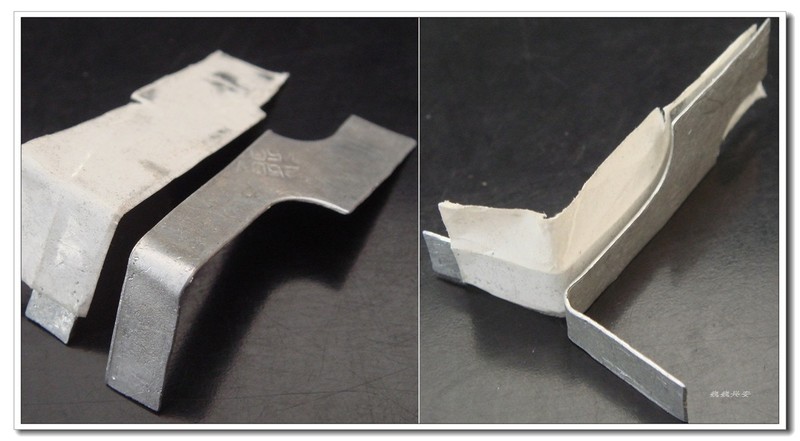

    以前应急使用150A保险片剪裁的：



2020-1-2 08:38:34 回复
表述 数字精灵 2020-1-2 09:09:47
这种方法只适应于小电流测量，大电流会影响正常值。
2020-1-2 09:09:47 回复
光速飞行 数字大神 2020-1-2 09:54:55
本帖最后由 光速飞行 于 2020-1-2 10:19 编辑
表述 发表于 2020-1-2 09:09
这种方法只适应于小电流测量，大电流会影响正常值。

你说得不错，大电流，最好是在电源正极焊开，要配上稳压电源好些。我做有一个万用表专用的稳压电源，1.5V、3V、4.5V、5V、6V、7.5V、9V、10.5V、12V、13.5V、15V这些电压是固定的不会发生变化，电流达到3A基本够用了。测量电流的万用表，最好是有5000uA以上电流档的万用表，电流档能自动换档最好。
2020-1-2 09:54:55 回复
wgsd 数字大神 2020-1-2 10:44:02
1mm厚的双面覆铜板，两面焊线，稳定可靠。
2020-1-2 10:44:02 回复
勇闯沙滩 数字大神 2020-1-2 13:09:56
wgsd 发表于 2020-1-2 10:44
1mm厚的双面覆铜板，两面焊线，稳定可靠。

看到最后还是这个方法最方便实用。
2020-1-2 13:09:56 回复
星星123 楼主     数字精灵 2020-1-2 21:02:12
表述 发表于 2020-1-2 09:09
这种方法只适应于小电流测量，大电流会影响正常值。

万用表工作电流一般都不大的
2020-1-2 21:02:12 回复
星星123 楼主     数字精灵 2020-1-2 21:14:07
wgsd 发表于 2020-1-2 10:44
1mm厚的双面覆铜板，两面焊线，稳定可靠。

这方法也非常好
2020-1-2 21:14:07 回复
星星123 楼主     数字精灵 2020-1-2 21:20:16
光速飞行 发表于 2020-1-2 09:54
你说得不错，大电流，最好是在电源正极焊开，要配上稳压电源好些。我做有一个万用表专用的稳压电源，1.5V ...

这方法也非常好，但不是都会做万用表专用的稳压电源。这个帖也是抛砖引玉，引来大家各显其能
2020-1-2 21:20:16 回复
西林迷 数字精灵 2020-1-2 21:58:49
super-ut61e 发表于 2020-1-2 07:19
我有个想法不知道是否可行，用稳压电源供电，两只表，一只测电流，另一只监视仪表供电电压，调节稳压电源 ...

没用的，小电流的万用表电阻太大，串联进去的，怎么也跑不了

大电流的好说，因为10a档的电阻很小，影响忽略不计，小电流的话如果用毫欧级内阻的万用表得至少六位半才能测量出微安级别电流，成本太高，四位半的电流表三四十块就能买到，内阻很小的，五位半的基本买不到了，买到的便宜货也不准，除非自己做。

反正用我自己改装的固纬线性电源，电压电流都是四位半表头，电流表内阻估计10毫欧吧，超准，四位半万用表镇不住，五位半才看出来，超准

不过也有其他办法，我觉得靠谱点的是这样
用24awg以上的线，比如网线里的铜芯线，绕10圈，100圈，然后用ut210e来测量，这样放大10倍，100倍的电流，相对来说就算靠谱了。
1000圈的话，内阻确实大了点，不算靠谱，但是我想不到更靠谱的方法了。。。
2020-1-2 21:58:49 回复
super-ut61e 数字斗士 2020-1-3 10:17:46
刚才试了一下，感觉万用表内阻至少对测量万用表的电流影响可以忽略了。即便是61E这种毫安档内阻比较大的表也没有多大影响
2020-1-3 10:17:46 回复
chen131578 数字精灵 2020-1-3 11:00:33
想法不错
2020-1-3 11:00:33 回复
wgsd 数字大神 2020-1-3 11:34:59
没必要这样叫真吧   再说表的耗电是与供电电压有关的，既不是一成不变的。以300B为例，AUTO档不测量时耗电1.3mA左右，即内阻2K多，串个万用表（比如219的mA档）只增加1欧多点的电阻，也就是说影响只有几千分之一。
如果你就是想准确测量，也只是测量一特定的电压下的电流（电压变了电流自然变）。比如你想测3V时300B的电流，那你的再用两块表，一块串入供电回路，一块并连在表的供电两端（不是可调电源端了），用可调电源供电，调整到300B的供电端正好3V，这时电流测试表的电流值就是3V时的准确电流消耗。不过你的测试用表和可调电源的精度要4位半以上才好。
列举的300B是众议的电牛表了，不要去测电茄子泡的皇牌300B呀
2020-1-3 11:34:59 回复
ghj 数字斗士 2020-3-19 14:14:22
好东西 我也想做了
2020-3-19 14:14:22 回复
