几块表的电流档电阻

发表于：2020-3-2 19:49:55 6427
万用表
主题类别: 知识_经验
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: zt-5566 zt-m1 87v

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
             前天发了个
    USB测试器：       http://www.dt830.com/forum.php?m ... tid=3941&extra=

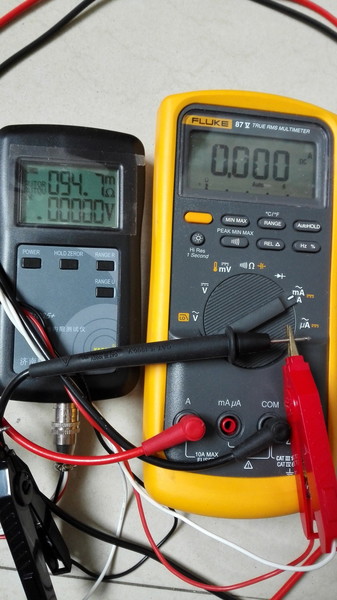

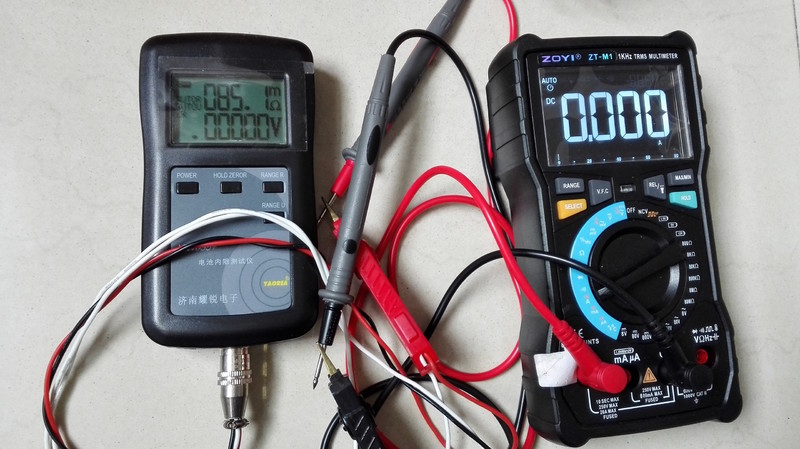

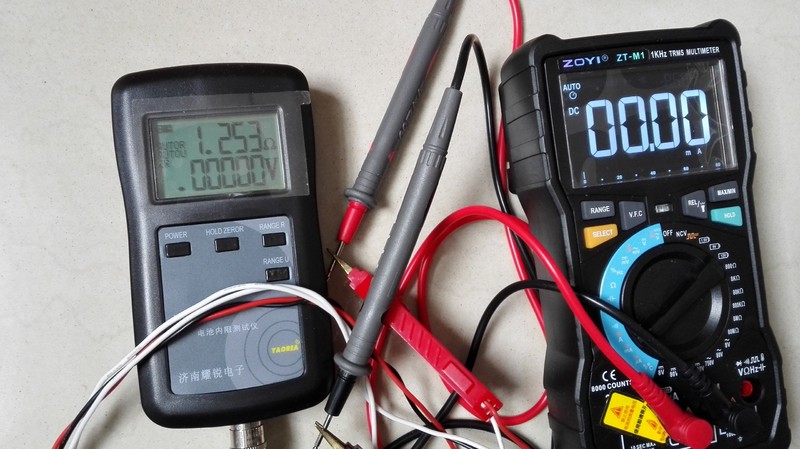

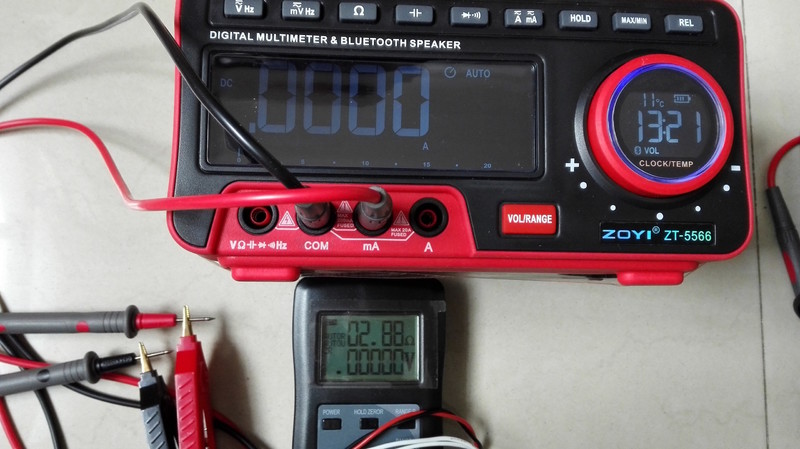

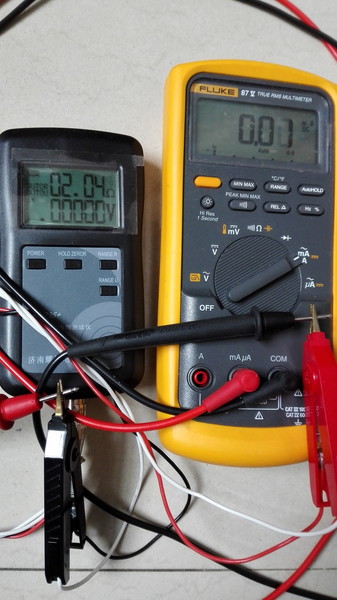

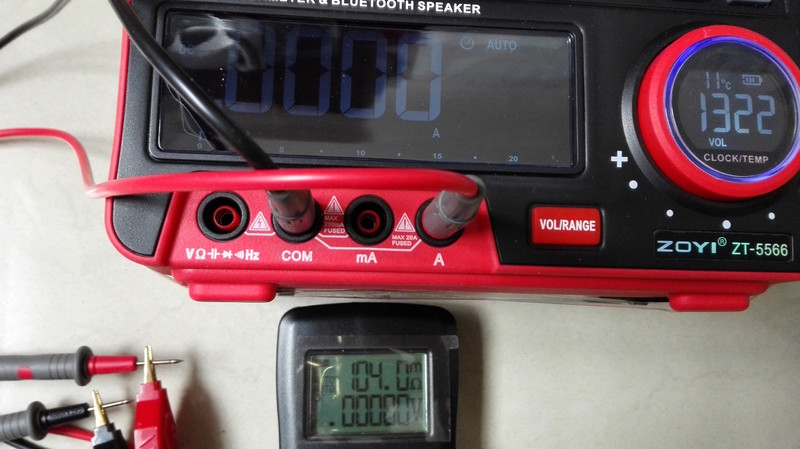

       今天发几块表的电流档电阻，万用表是带线测，以反应真实的工作状态，用意说明在 低压测试电流时，要考虑表的电阻，以免影响真实数据。


























收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

闻雨听风 数字王者 2020-3-2 21:30:41

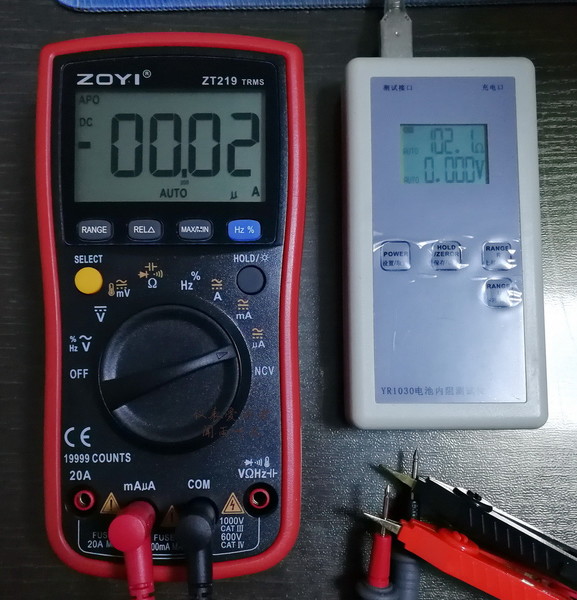

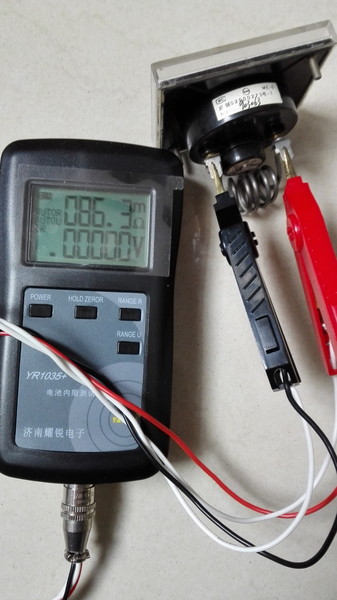

这是219的







2020-3-2 21:30:41 回复
kyhwhb 数字大神 2020-3-3 04:24:28
毫安和微安档也测一下看看
2020-3-3 04:24:28 回复
勇闯沙滩 数字大神 2020-3-3 07:24:21
谢谢分享，追求精准。
2020-3-3 07:24:21 回复
wgsd 数字大神 2020-3-3 08:30:19
这个比台表好。
2020-3-3 08:30:19 回复
表述 数字精灵 2020-3-3 09:16:17
这样测出的数值还是不能给人一种清晰的概念。表笔线的电阻并不小。
2020-3-3 09:16:17 回复
闻雨听风 数字王者 2020-3-3 12:10:30
巍巍兴安 发表于 2020-3-3 04:24
毫安和微安档也测一下看看

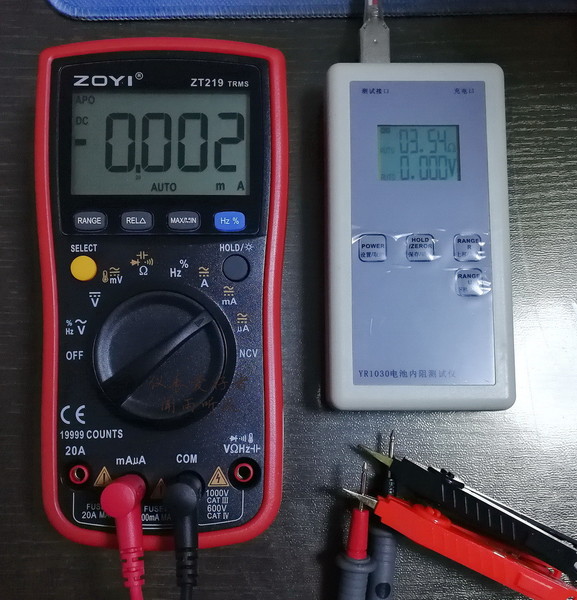

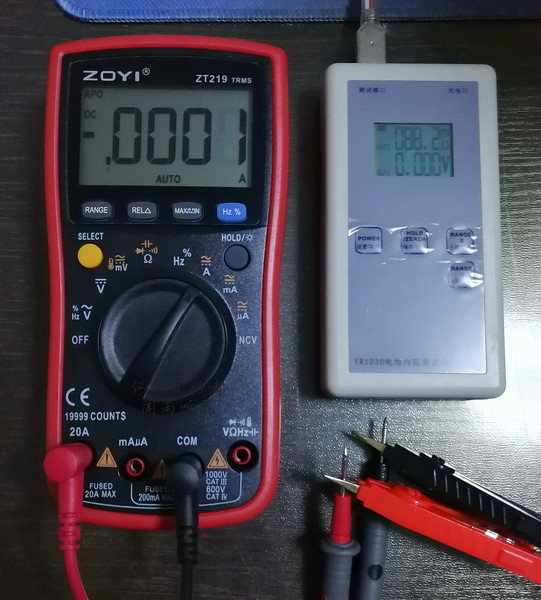

第一图是安培、二图毫安、三图微安
2020-3-3 12:10:30 回复
ynkmzyl 数字大师 2020-3-3 14:09:28
电流档只取样自身内阻上的压降，表内阻并不会影响数值，A与mA一般不超过1欧不会对电路有影响，微安档内阻稍大会引起有些电路不工作
2020-3-3 14:09:28 回复
星星123 楼主     数字精灵 2020-3-3 16:11:08
表述 发表于 2020-3-3 09:16
这样测出的数值还是不能给人一种清晰的概念。表笔线的电阻并不小。

因为测试时要用表笔线，所以必须要算上表笔线的电阻，这样测出的数值仅供参考
2020-3-3 16:11:08 回复
星星123 楼主     数字精灵 2020-3-3 16:14:27
ynkmzyl 发表于 2020-3-3 14:09
电流档只取样自身内阻上的压降，表内阻并不会影响数值，A与mA一般不超过1欧不会对电路有影响，微安档内阻稍 ...

实际是mA档都一般轻松超过1欧。在测试低压大点的电流时肯定有影响
2020-3-3 16:14:27 回复
ynkmzyl 数字大师 2020-3-3 18:31:22
星星123 发表于 2020-3-3 16:14
实际是mA档都一般轻松超过1欧。在测试低压大点的电流时肯定有影响

你会用mA去测1A电流吗？而且A档三位半也能精确到1mA，四位半有的可以精确到0.1mA
2020-3-3 18:31:22 回复
星星123 楼主     数字精灵 2020-3-3 21:31:09
ynkmzyl 发表于 2020-3-3 18:31
你会用mA去测1A电流吗？而且A档三位半也能精确到1mA，四位半有的可以精确到0.1mA ...

     肯定不会，    帖中开始已经说明：“.......用意说明在 低压测试电流时，要考虑表的电阻，以免影响真实数据。”

    虽然“A档三位半也能精确到1mA，四位半有的可以精确到0.1mA .”但有时为了精度需要，还是要使用mA档去测 .档位范围内的精确数据
2020-3-3 21:31:09 回复
ynkmzyl 数字大师 2020-3-4 09:19:11
星星123 发表于 2020-3-3 21:31
肯定不会，    帖中开始已经说明：“.......用意说明在 低压测试电流时，要考虑表的电阻，以免影响 ...

和高低压没什么关系吧？要看内阻比，很小见1欧会影响电路的，虽然我的UT171只有0.5欧，暂时没发现有什么太大作用。这要求有点难为手持表了，大部份无法保证取样电阻上1uV精度，或许你该考虑5位半或6位半以上的台表
2020-3-4 09:19:11 回复
星星123 楼主     数字精灵 2020-3-4 19:21:57
本帖最后由 星星123 于 2020-3-4 19:25 编辑
ynkmzyl 发表于 2020-3-4 09:19
和高低压没什么关系吧？要看内阻比，很小见1欧会影响电路的，虽然我的UT171只有0.5欧，暂时没发现有什么 ...

如果你测1.2v的充电电池. 的供电回路 电流后，就不会这么认为..........
2020-3-4 19:21:57 回复
乐在其中110 数字精灵 2020-3-4 20:23:12
楼主是否测测表内两个安保险丝的阻值有多大？最好用毫欧表测量。谢谢！
2020-3-4 20:23:12 回复
星星123 楼主     数字精灵 2020-3-4 21:18:49
乐在其中110 发表于 2020-3-4 20:23
楼主是否测测表内两个安保险丝的阻值有多大？最好用毫欧表测量。谢谢！

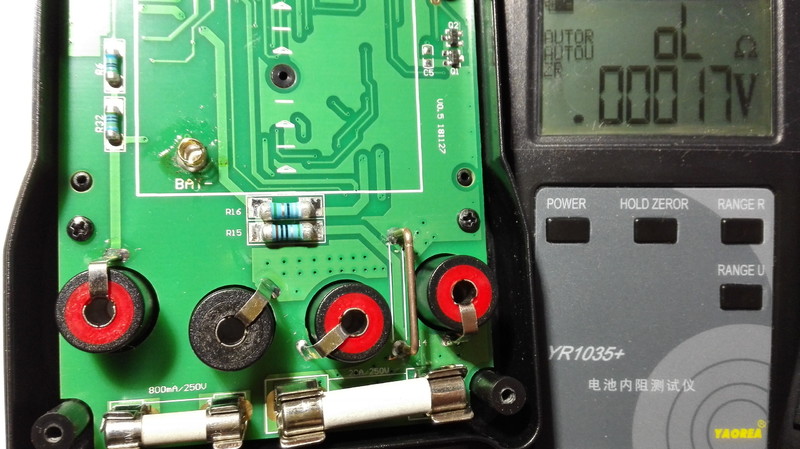

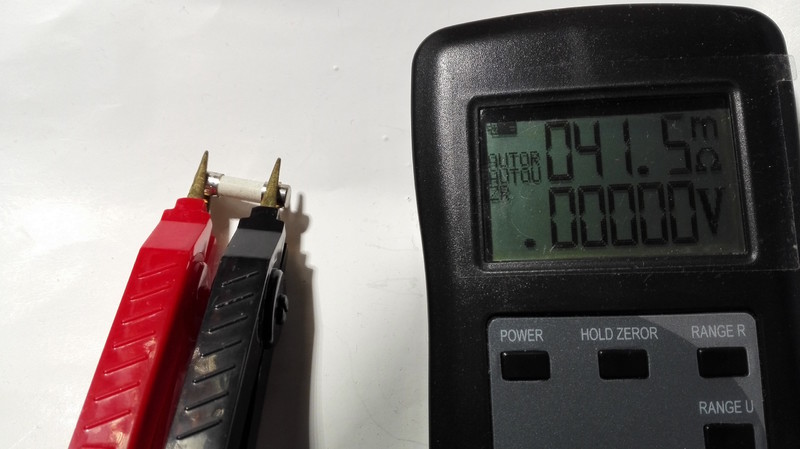

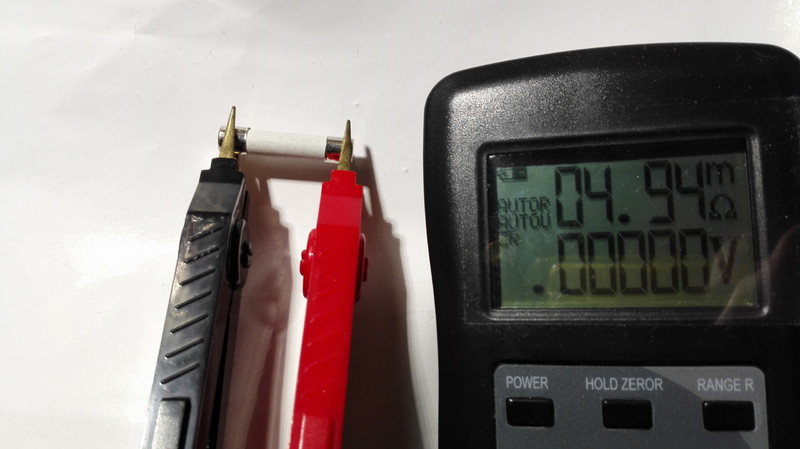

      以M1表为例，（87v的保险丝的阻值比一般的要大，就不测了） 见下图








2020-3-4 21:18:49 回复
ynkmzyl 数字大师 2020-3-5 12:14:34
星星123 发表于 2020-3-4 19:21
如果你测1.2v的充电电池. 的供电回路 电流后，就不会这么认为..........

呵呵，正因为我测过，所以觉得没什么影响。用A档就行了，工具可以组合着用，使用mA档也没问题，非要精密到微安级别那就没办法了，这不是万用表能搞定的
2020-3-5 12:14:34 回复
乐在其中110 数字精灵 2020-3-5 13:49:26
星星123 发表于 2020-3-4 21:18
以M1表为例，（87v的保险丝的阻值比一般的要大，就不测了） 见下图


知道了。谢谢星星123。它们分别是多少安培的保险丝？
2020-3-5 13:49:26 回复
星星123 楼主     数字精灵 2020-3-5 18:53:16
乐在其中110 发表于 2020-3-5 13:49
知道了。谢谢星星123。它们分别是多少安培的保险丝？

图上有的，你没细看，一个800mA，一个20A
2020-3-5 18:53:16 回复
星星123 楼主     数字精灵 2020-3-5 19:01:14
ynkmzyl 发表于 2020-3-5 12:14
呵呵，正因为我测过，所以觉得没什么影响。用A档就行了，工具可以组合着用，使用mA档也没问题，非要精密 ...

以你之见，可以直接取消mA档了
2020-3-5 19:01:14 回复
