改造隔离变压器篇

UFO3000

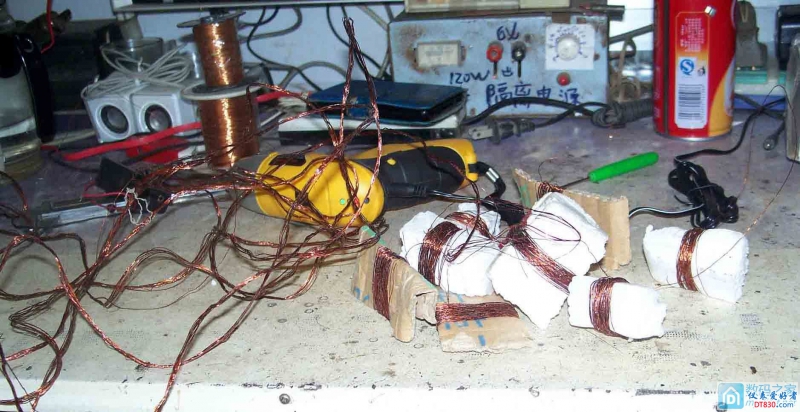

   桌子上常用的那个隔离变压器，还是9X年用120W的控制变压器改的呢，为了图省事，拆除了次级，数出了V/T数，然后，胆大包天，冒天下之大不韪，置之于死地而后生，抱定了不成功则成仁的信念，将初级的220-380段的绕组铰接线分开，这是160，又加绕了60V的线包，串联起来得到了这组220V，并且增绕了6V（实测5.8V）指示灯绕组，没想到，20年过去了，还用的挺好的

UFO3000

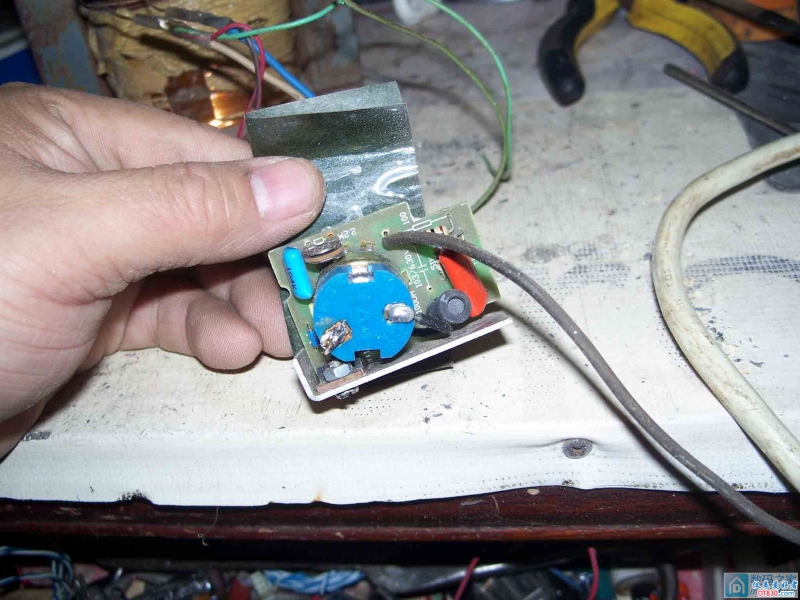

     昨天下午，闲着没事，从左边的橱子里发现了那种带线的电（批）改锥，一直以来，这电批是鸡肋啊，那电源部分说方不方说圆不圆的，像个老电话，拿也不方便，用也占地方，所以，搬家的时候带回家入库了，只剩下这把后来从网上淘来的外观比较完整的电批，这玩意跟充电改锥比，就是不方便，占地方，但是，解决了电源问题，还是不错的玩意，最起码没有充电改锥的突然没电的情况，所以，有心给它单独弄个电源，省点地方最好。

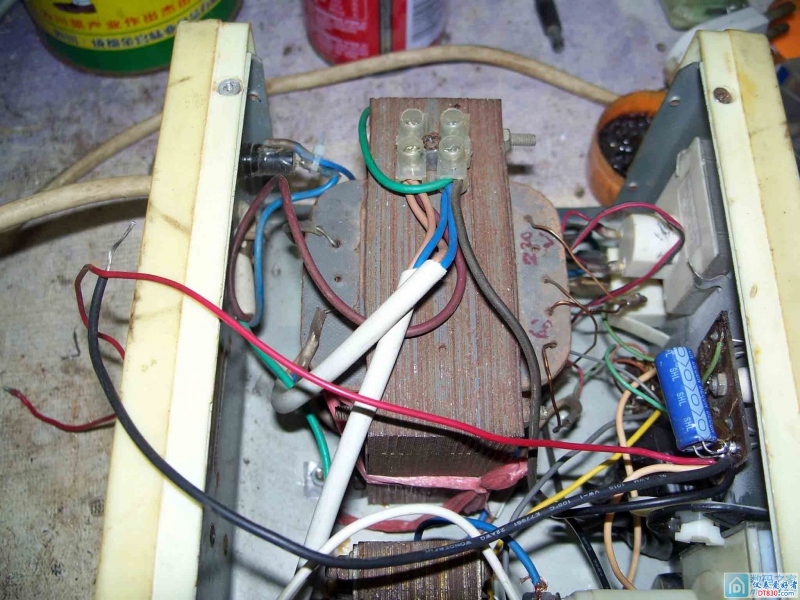

     所以，就看中面前摆的这个隔离变压器了，拆开看看，打算加点东西。

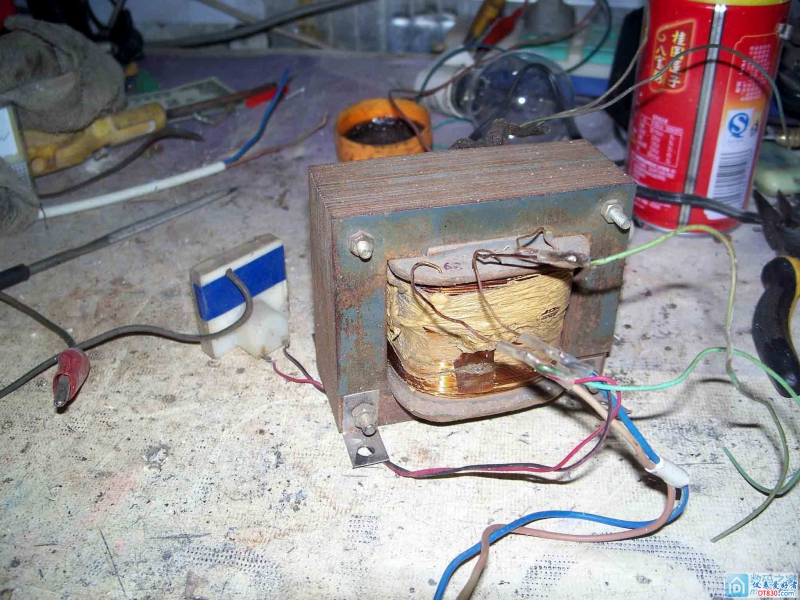

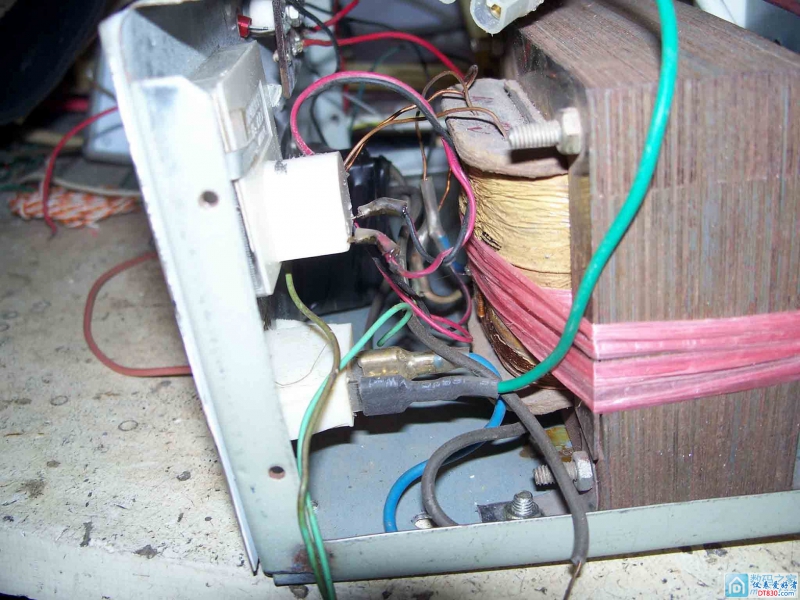

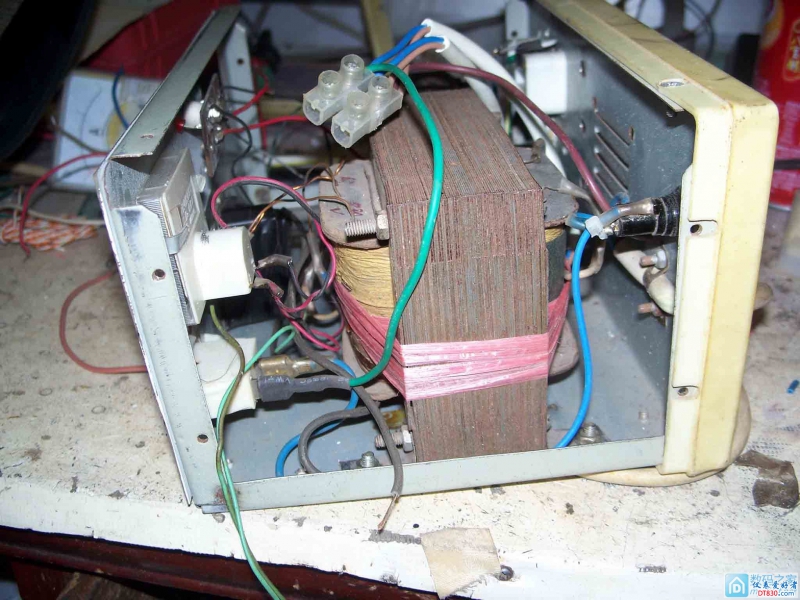

     最初，是打算直接在变压器上改造，增加绕组，后来发现不现实，已经没多大空隙了，当年手工绕这个变压器可是不易，一圈圈的排线，勒紧绕，能做到不鼓肚，不影响插片确实难能可贵，现在，我是没心思拆了，那几十圈的粗线（好像是2t/V吧那就得三十到五十圈）怎么可能安排得下呢，后来，决定干脆加个变压器，可着手里的变压器找，最终，找到一个比黑白变压器略小的老式变压器，220/16.5/6.5的可是，那狭小的空间内，不但有120W变压器，前有表头，吸尘器调速器（当调压器用），电源开关，指示灯座等，后有输出插座，保险座等，空间实在是小，硬塞进去不是不行，只怕塞进去后，可就没什么富余地方了，整流桥，滤波电容也是要占地方的。

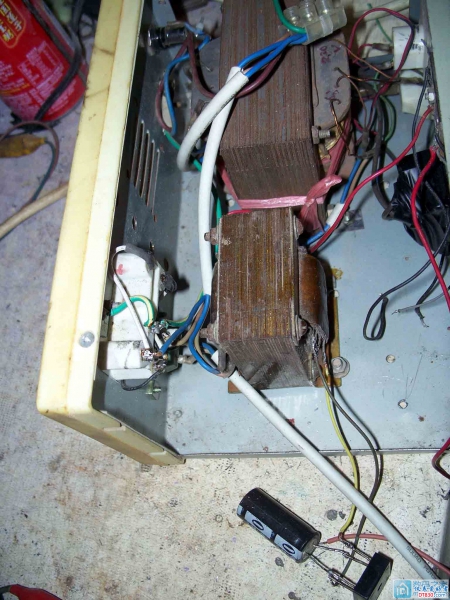

    不过，既然想改，就得有决心，于是，开始拆螺丝，将变压器拆下，挪位靠边，重新设定打孔位置，和新变压器的打孔位。左右掂对，真是很勉强啊，结果，最终到晚8点，也没弄完，只好回家

UFO3000

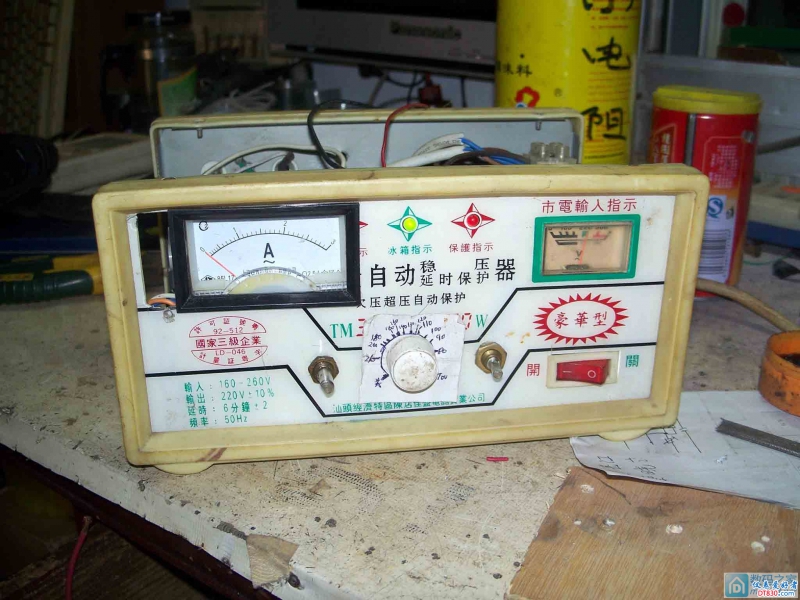

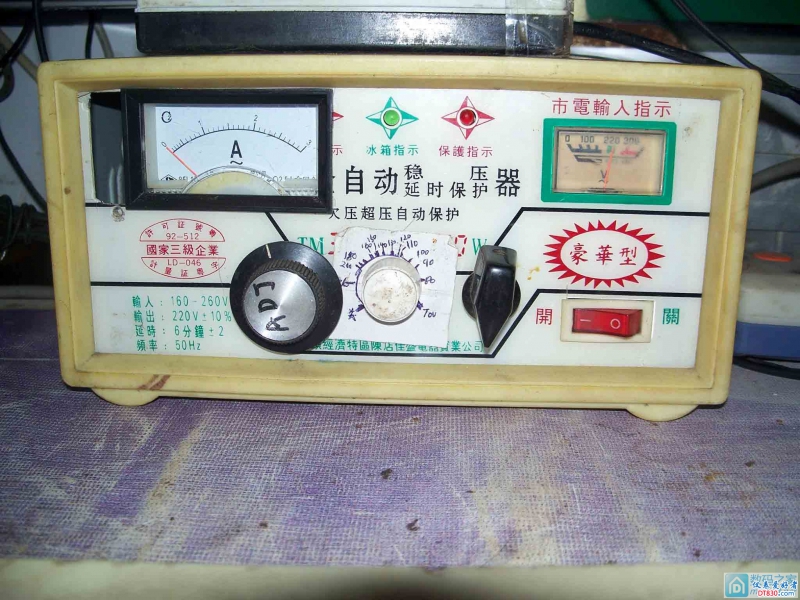

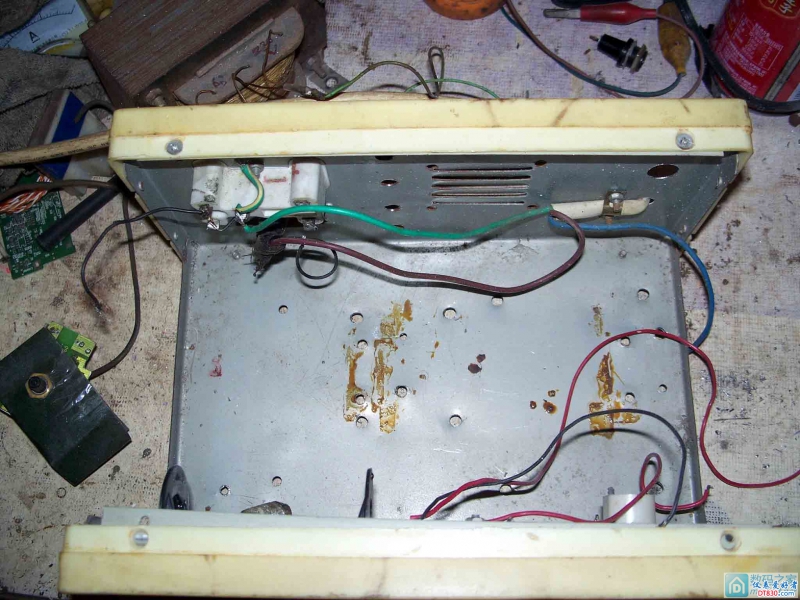

    去车库翻出了以前做电源用的一个大个的稳压器盒子，这个比那个要大很多，显得也大气，而且有塑料边，好看着呢，摆在桌子上，是个玩意，原来那个，上盖是自己DIY的，锈迹斑斑，铁刷子刷都去不了麻子坑的锈，也该趁机升级一下外观了。于是，带这个壳子去门市。

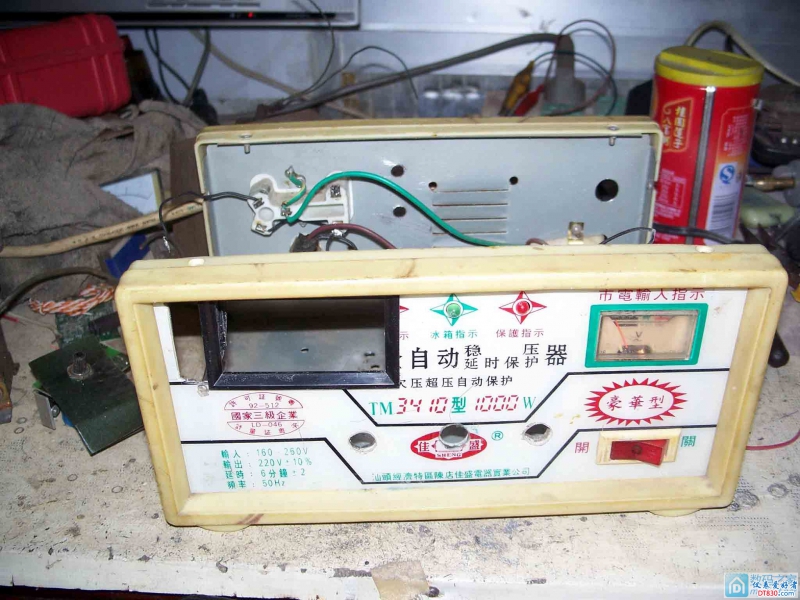

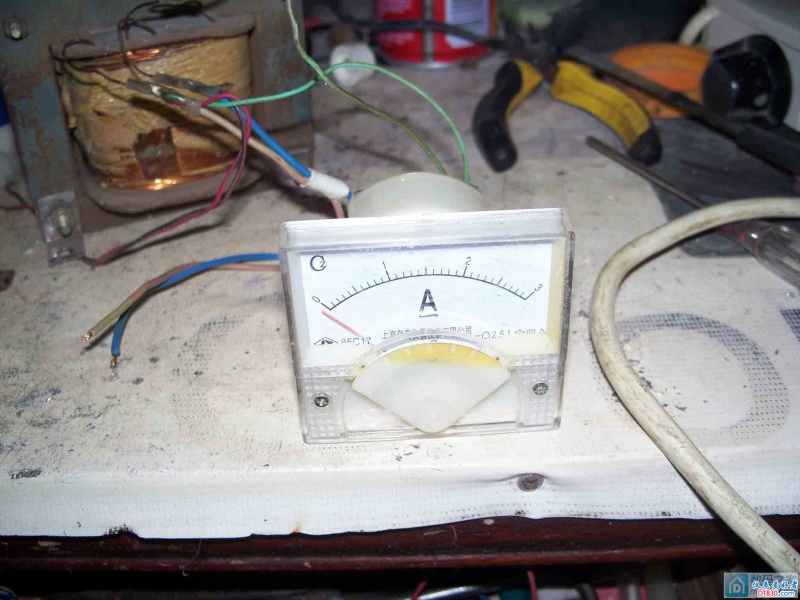

    去了配钥匙，待了个把小时，因为都10点了，不想闹动静，只能做些轻动作，尽量不用电钻和角磨机，所以只能在新壳子上设定打孔位置，固定表头位置等等，打算加个交流电流表，监测输出电流，这样，左边那个大窟窿就堵住了



UFO3000

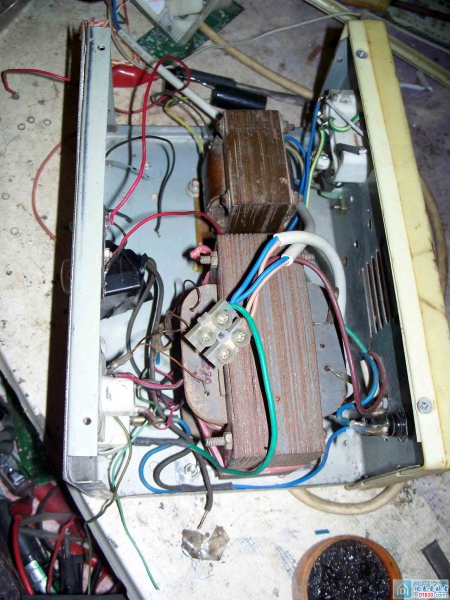

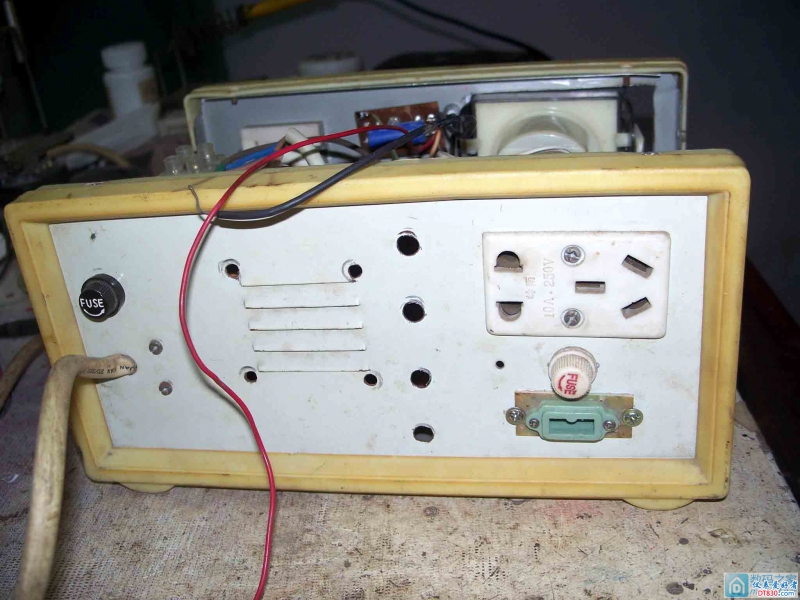

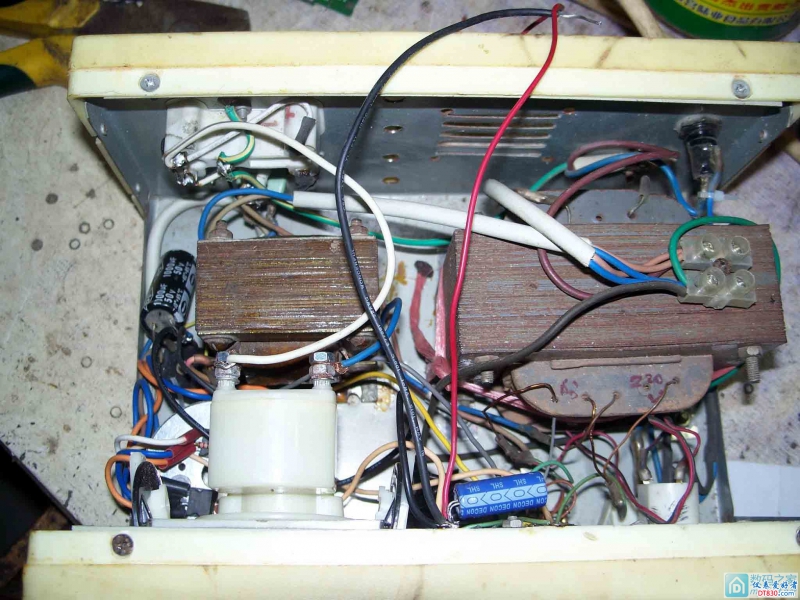

  今天开工，上午去了打孔，固定变压器，设定表头位置，表头原来位置是4位2寸7107的数字表头，当年就是设计大功率的电源，因为贪心，设计用这玩意做A/V转换检测时，大概是因为电流表功能没在负极回路中，导致7107报废，工程下马，当年，用仅有的电钻打孔，开齿孔，用锉刀连孔错平加工出这么大的长孔确实不易，一天也加工不了几个这样的窗口，当然，这个窗口还是上下高度不够，那3A表头带黑色固定框的，黑框过不去，所以，只好用角磨机蹭，很快加工出来合适的窗口这边没事了，俩变压器初级使用灯具拆的圆护套线蓝棕线，一根如扁担一样，焊接两个变压器后，剪断，然后按两线并联，一边是接220V进线，一边是接开关，为了以后扩展方便，使用了一个接线座，正好拧在隔离变压器上原本的铭牌铆钉孔上，拧了个快丝固定进线的另一根经过保险座到开关，开关的两根线都做成活插头，与调压用的吸尘器调速器并联，至于隔离变压器的次级，经过3A表头，和4A保险座，到输出插座，，以前的300V表头有点退磁，显示220V只有180V，换了个新的（也是拆机的不过是放了20多年）并联在隔离变压器输出端，这是主回路，

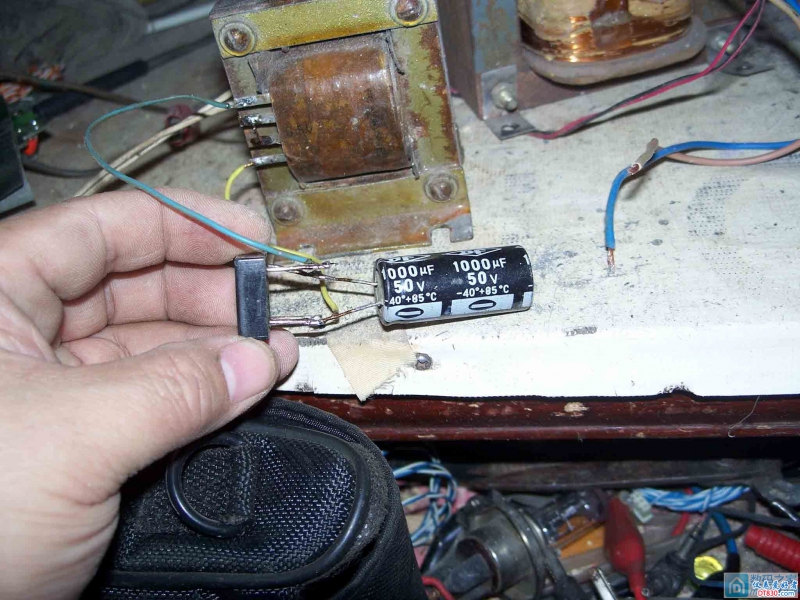

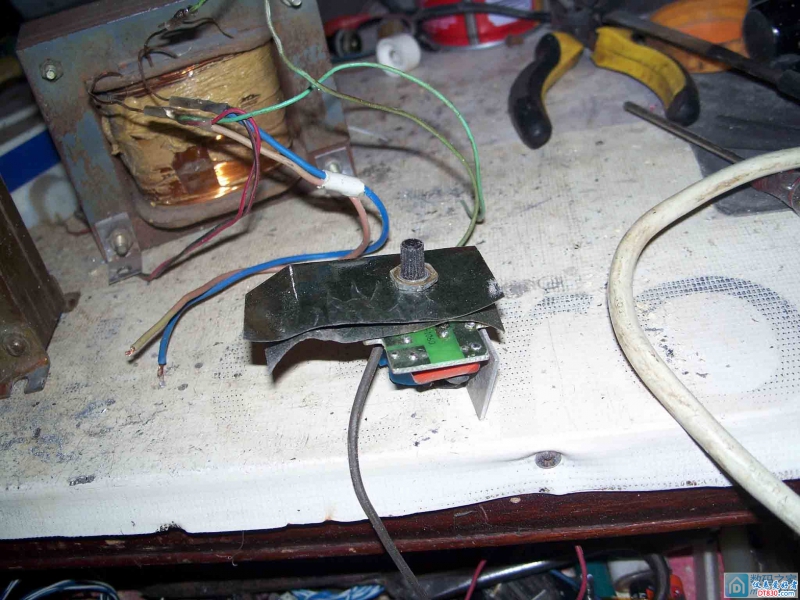

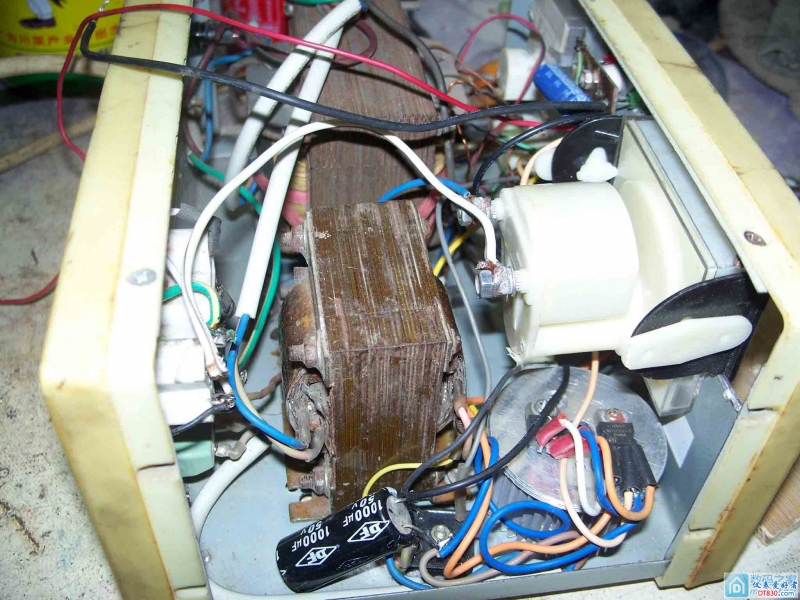

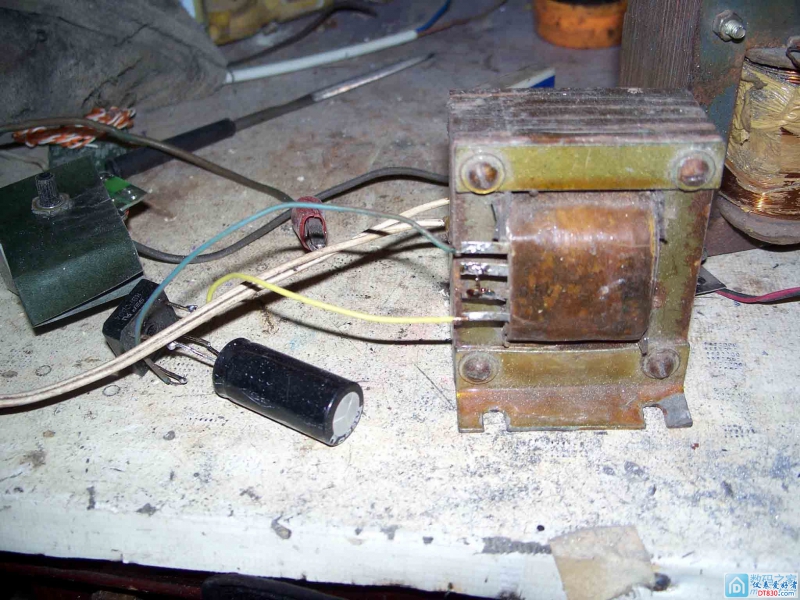

    至于小变压器，昨晚就给它找了个10A全桥，1000UF50V电解，组成了整流滤波电路，根据选择可以输出16V和26V左右电压给电改锥用也够用了，找了个电改锥的专业插座，加了个废PCB磨制的扩展板，总算可以固定在原来的输出插座位置了。接好整流电路，这个电改锥口起作用了，找了个2X2的旋转开关，两路并联做小变压器的16V和23V切换用，其实，上午的活就干到这了

UFO3000

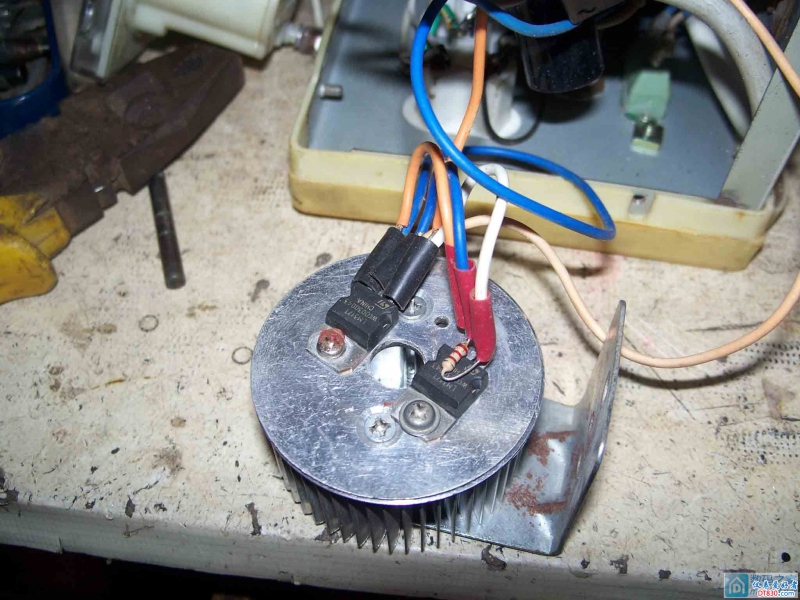

  下午，找到了本猫坛XXX兄送的2个学生电源面板之一，拆下的零件，其中2个317并联带线我没拆，连散热器跟着，无奈，散热器折腾半天感觉小，看到一个12W车用射灯的散热器部分，想用它跟外壳固定，于是，开始着手干活，很顺利，固定好317,317的1,2脚接个220欧电阻，1脚对地接个5K电位器到地，输出线接到红绿灯板的绿灯的红黑线上，这样，它能直接点绿灯，根据亮度判断电压高低并且在这里做中转，输出线也在这里引出，并且加个470UF50v，做输出滤波，后边扩孔加红黑接线柱各一，做输出，前边该有的都有了，3个孔都占用了，中间是调速（压）器，左边是稳压电源调整，右边是电批快慢速，各自配个钮，测试各路都正常工作，隔离变压器的6V引出直接接红LED，做电源指示，装壳算是成功了，就差找到2线小数字表头，竖着按一个堵住3A表头左边那没填满的窟窿，用它也能显示直流输出电压。
    至此，这个组合设备完成了，具有4个功能，隔离变压器，隔离调压器，电批电源，直流稳压电源。
