终于等到四位半,终于等到ZT219。

[复制链接]
发表在  2018-2-3 02:06:16  | 显示全部楼层 | 阅读模式
万用表评测
评测类型: 一般评测
仪表品牌: 众仪(ZOYI)
评测技术项:
仪表型号: ZT219
显示字数: 四位半
体积分类: 手持式
从听到众仪要出四位半表的那天,就开始漫长的等待。。。
今天终于等到了四位半 ZT219。
在众仪电测官网上目前还没有这款表的详细参数。

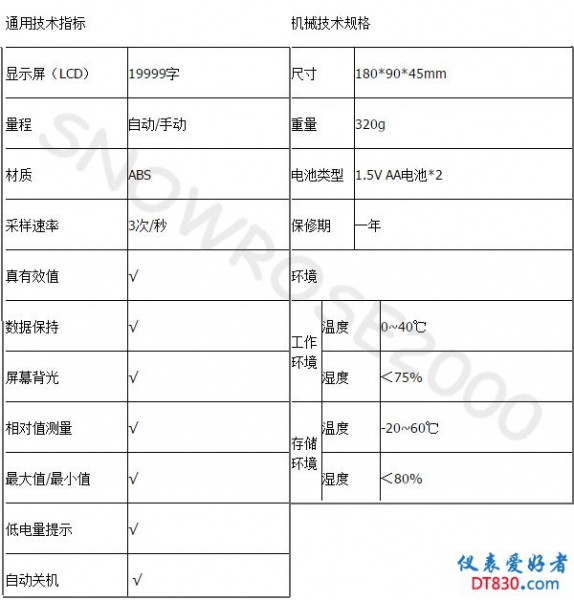

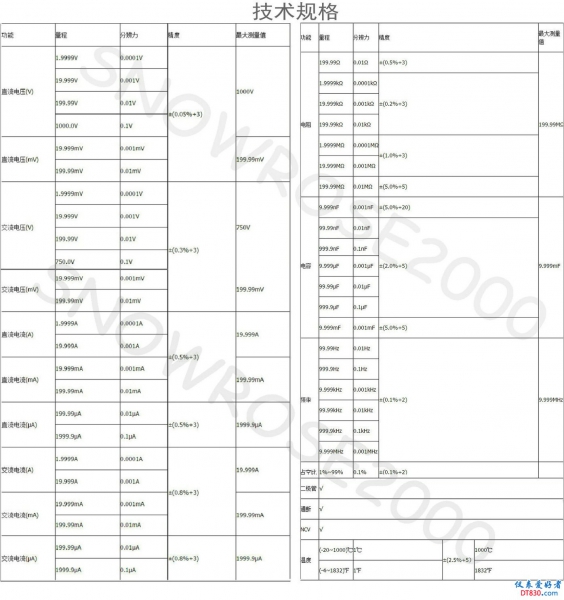

下面参数完全是自己整理的。如有出入,请指正。
点击可查看大图。






包装盒。
现在的包装盒应该是正式销售版本的。
盒上只印了个万用表的外观,并没有具体型号。

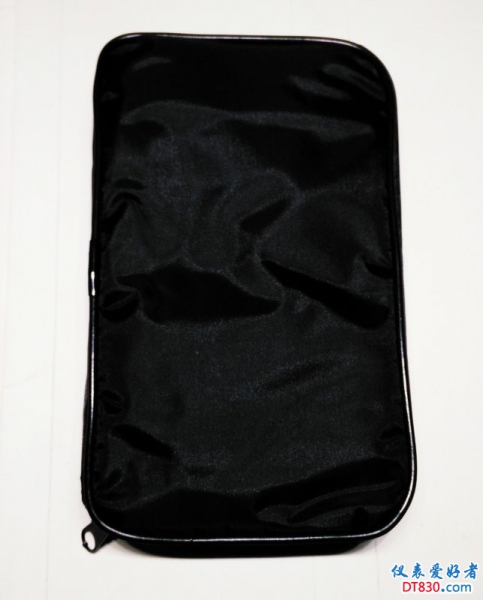

打开包装盒发现收纳包比之前的ZT111大了好多。正反面都没有印刷。就是一个黑黑的包。。。
ZT111的收纳包有点类似硬壳包,而ZT219这个只是薄薄的一层尼龙布料。
和我平时用的化妆包有点像,不过,如果以后不打算装万用表了,做个小工具包也不错。

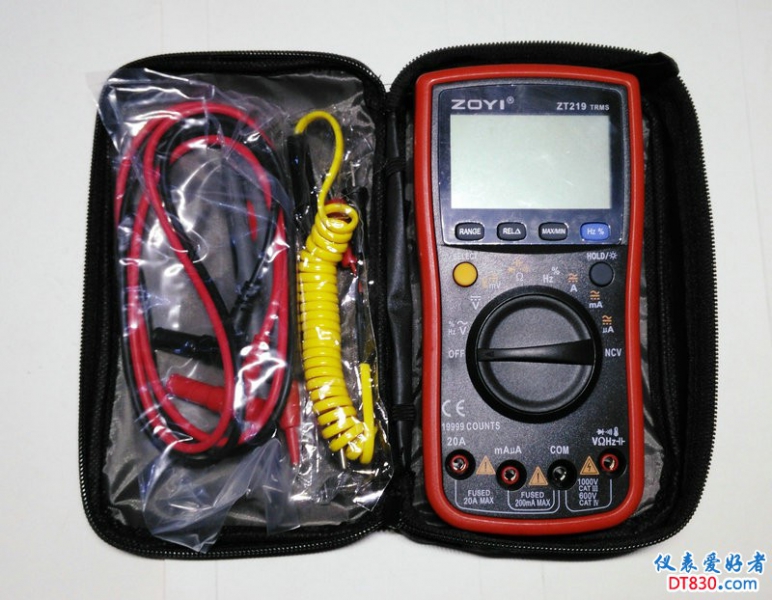

打开包,吓了我一跳。。。可能是ZT111太小巧了。
这次的ZT219好大个头啊!
包内带一副表笔,一个温度探头。

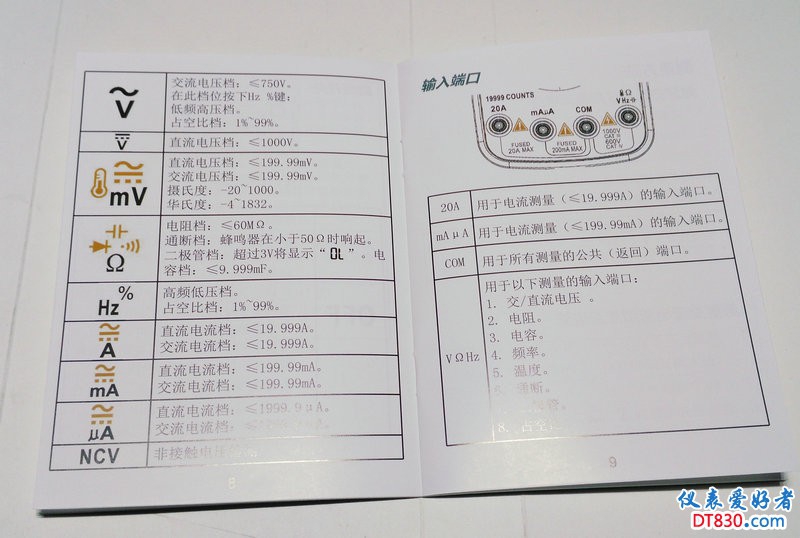

说明书。



彩色印刷,而且印刷质量很好。



之前说ZT111没有保护套,这次的219多了一层红色的保护套。

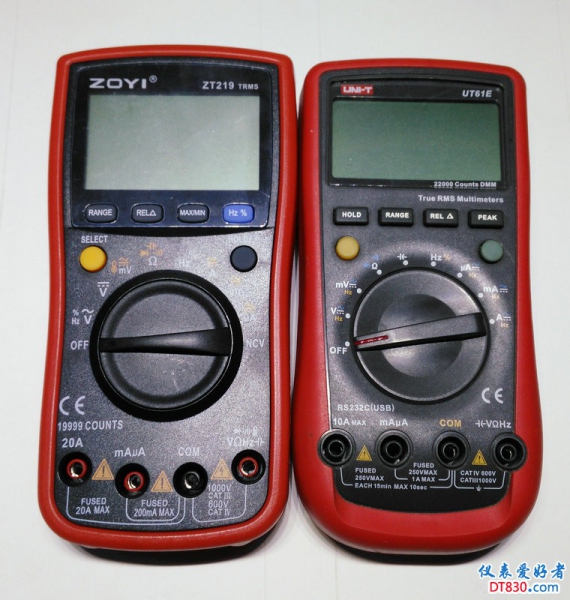

看下这个头。。。甚至比61E还要大一点。。。

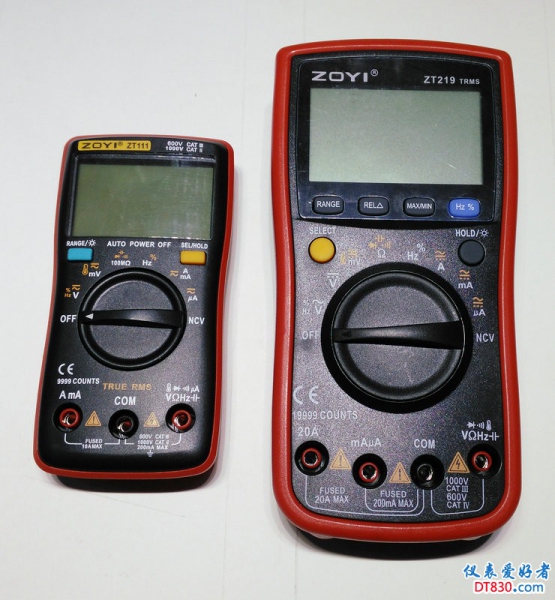

和ZT111对比一下。。。差距还是很大的。

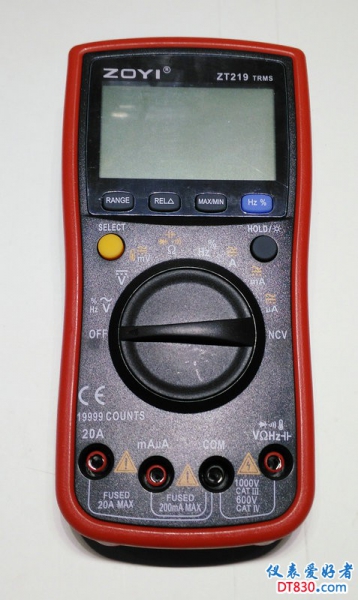

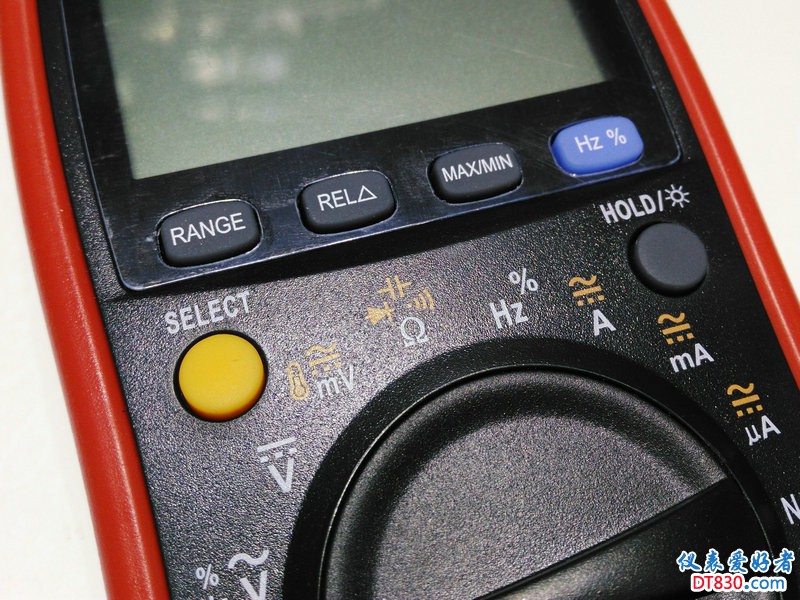

6个功能按键。HOLD和背光灯共用一个按键。短按是HOLD,长按开启背光。

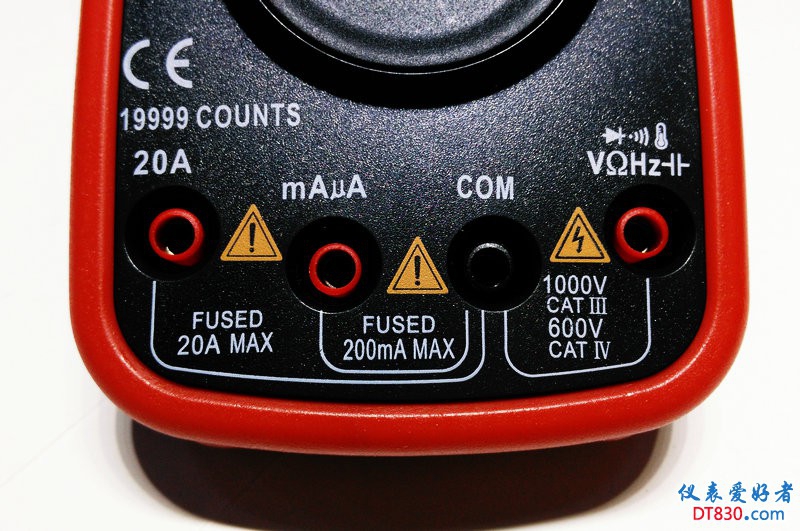

表笔插孔。表壳上的字符印刷质量也是相当好。

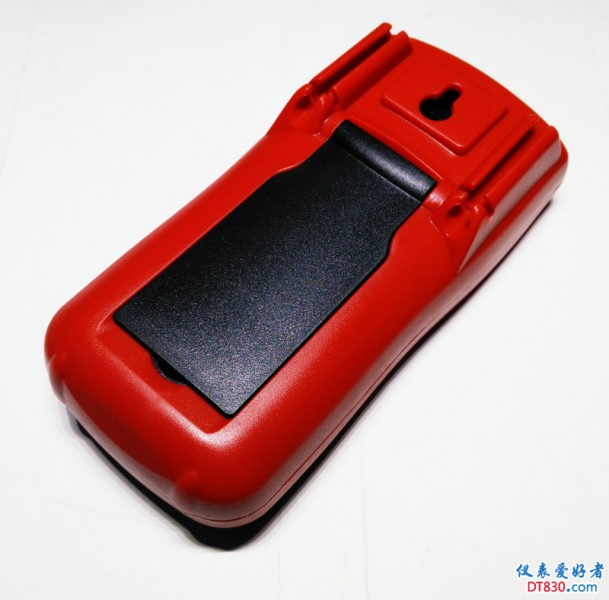

背面有表笔收纳槽和挂孔。

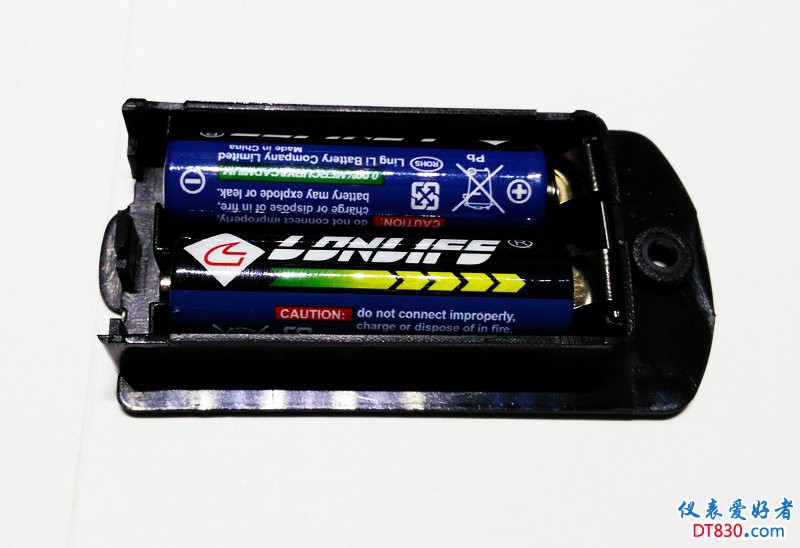

电池采用两节5号电池供电,非常非常方便!



拆解前,先做一些测试。

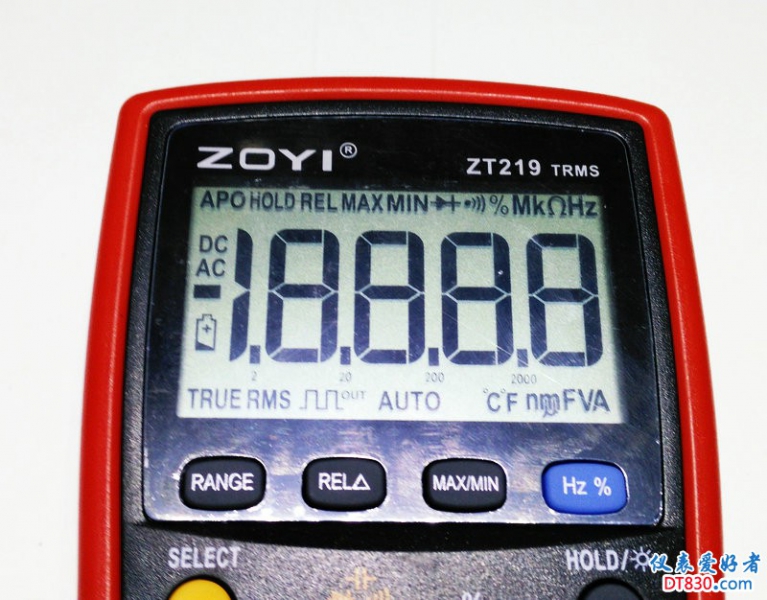

首先抓拍一张开机满显自检画面。
屏上的保护膜没撕。所以有点点花。。。



我最关心的屏幕可视角度问题视乎并没有得到解决。。。

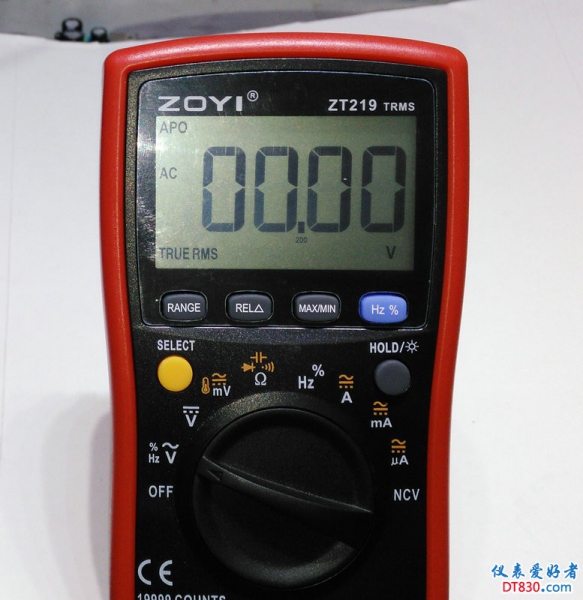

这是万用表支撑在桌面上的状态,拍摄设备高度和人眼高度基本一致。

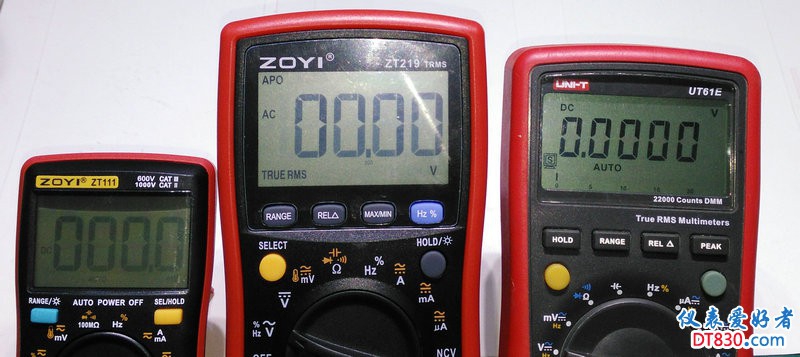

再把ZT111和61E请出来对比下。
依然是61E的显示效果最佳。
看上去219好像比111能好那么一点点,实际上是因为两块表的支撑角度略有不同。
实际上219和111的可视角度都不怎么样。。。

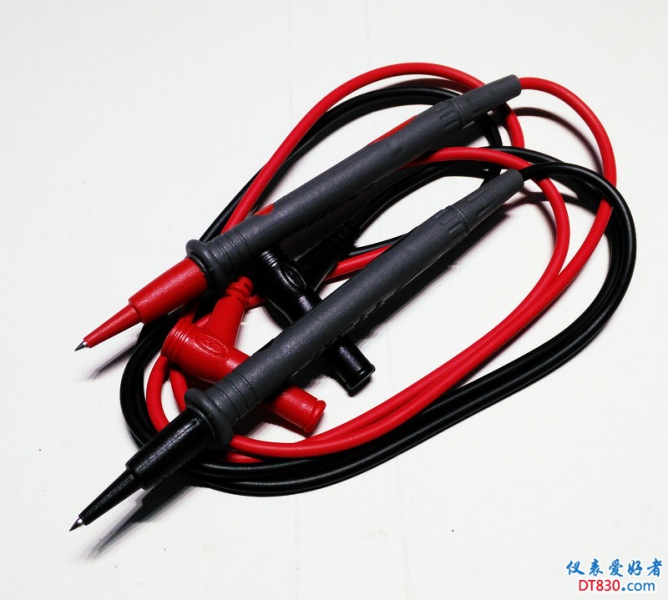

随机附赠的表笔。线材还是比较粗的。柔软度也还可以。

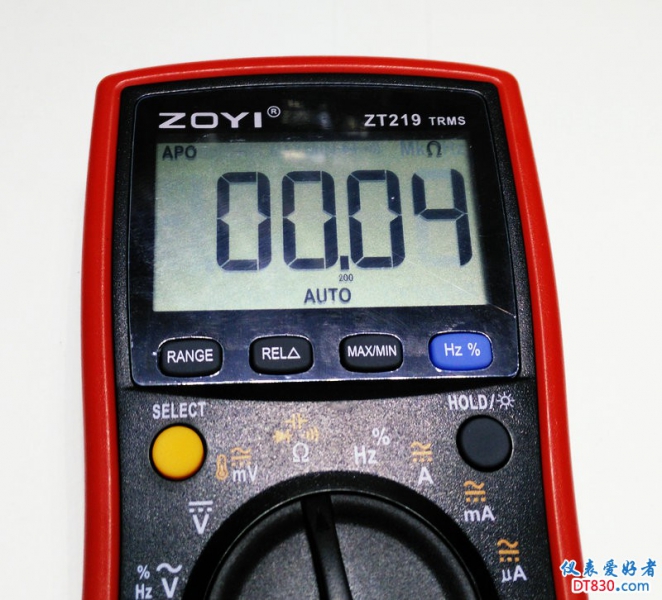

短接一下表笔,阻值大概0.04欧。

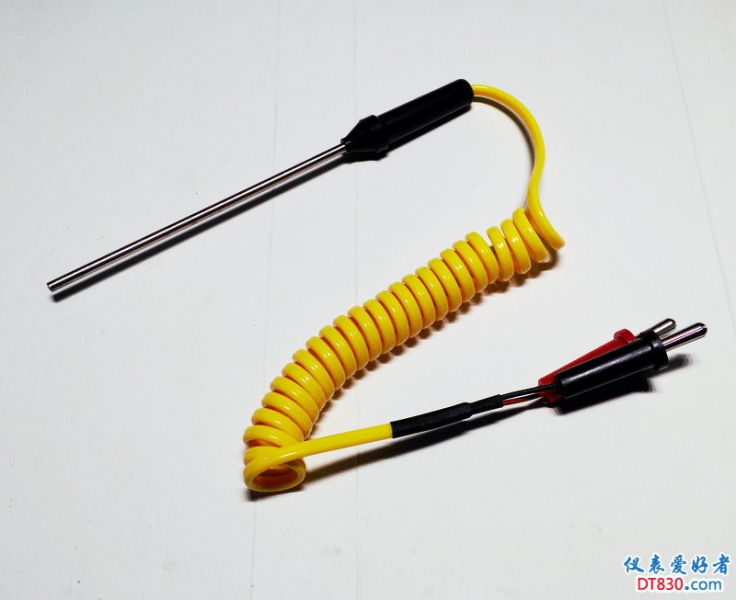

温度探头。



经常有坛友担心我在车库折腾会不会太冷?

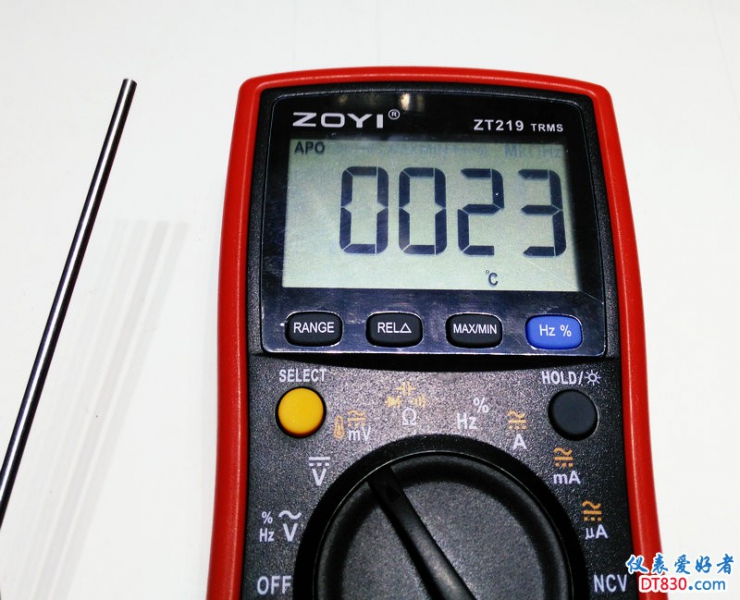

看到了吧?车库里的温度有23度呢。是不是很多人都会表示羡慕嫉妒恨?

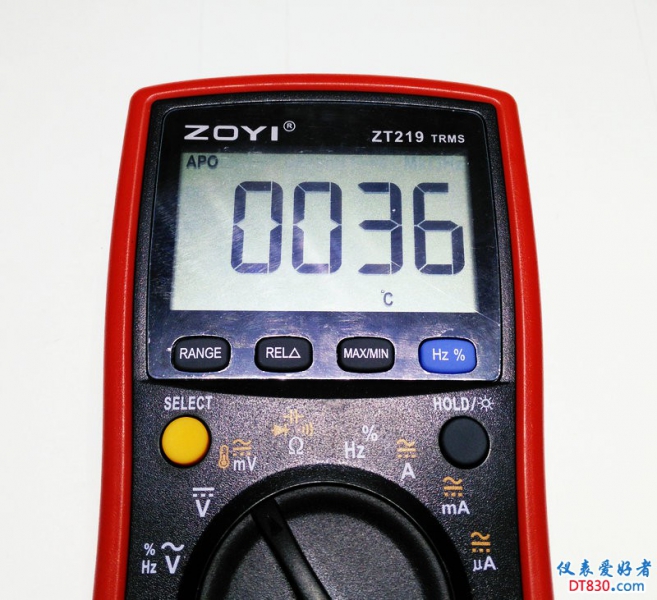

把温度探头塞到腋下试试。。。

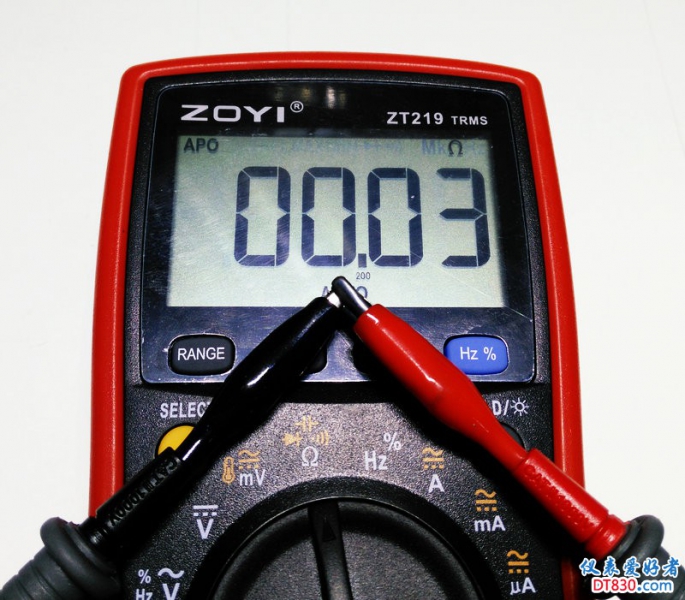

接上测试夹,短接后阻值大概0.03欧。准备测试电阻档。

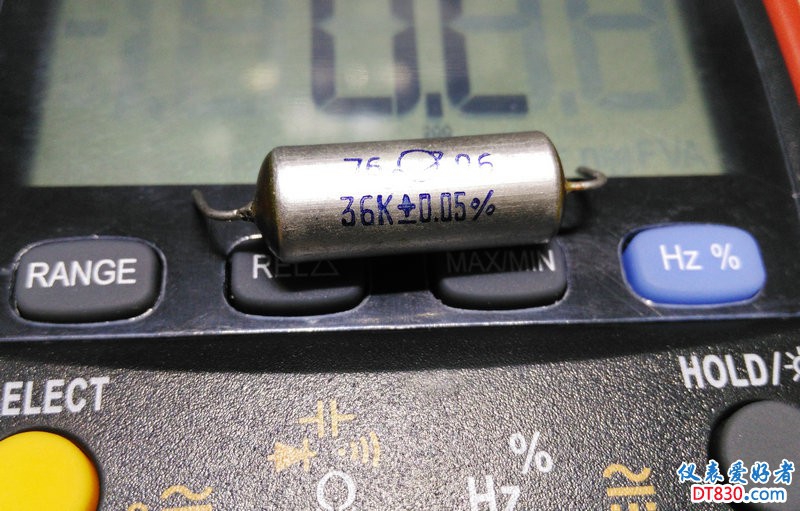

先找来一颗36K 0.05%的电阻。

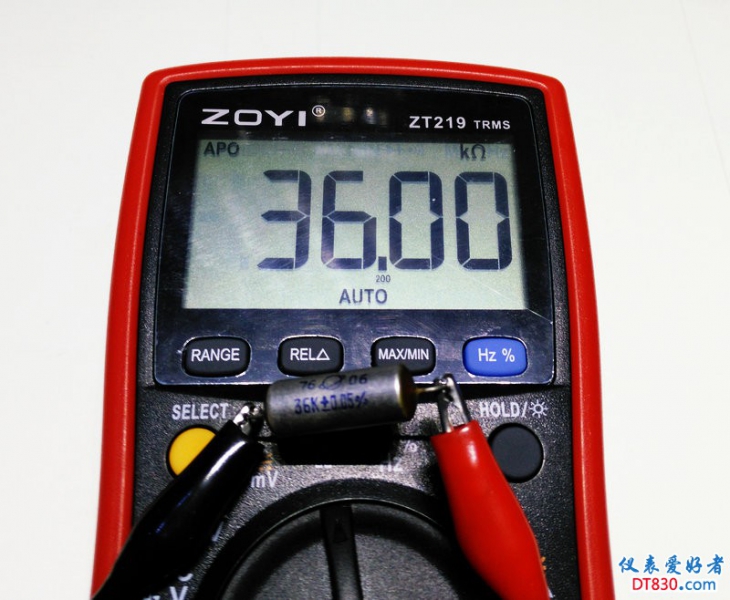

测量结果,36K。

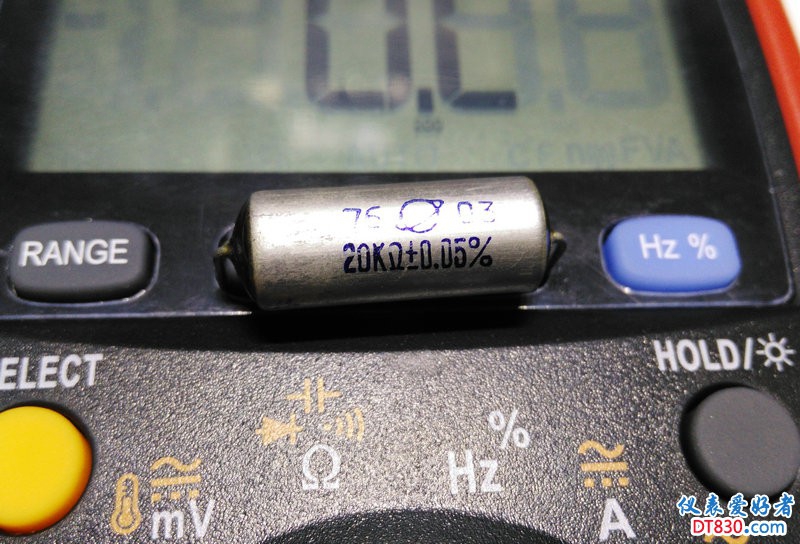

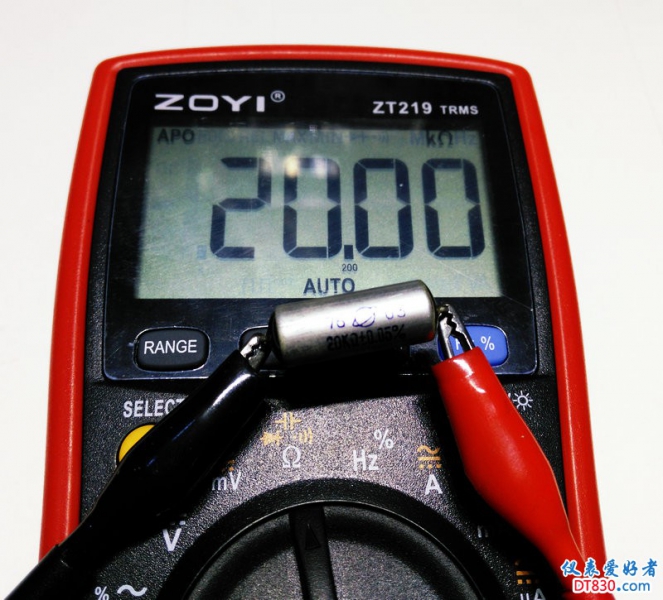

再来个20K 0.05%精度的。



测量结果20K。

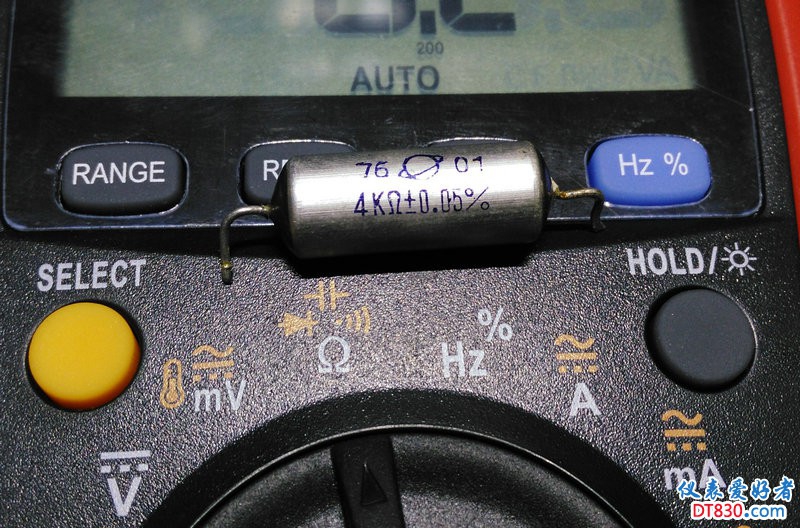

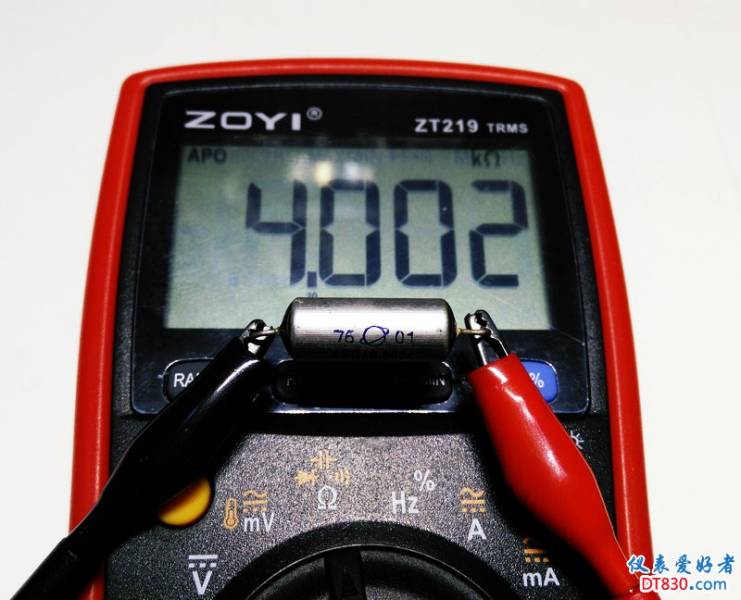

继续测一下4K 0.05%精度的。



测量结果4.002K。



再没有小阻值高精度电阻了。所以电阻测试只能到此为止。
测试过程中发现,电阻档自动量程的反应速度。。。哎。。。依旧是那么慢。。。


电压精度测试。

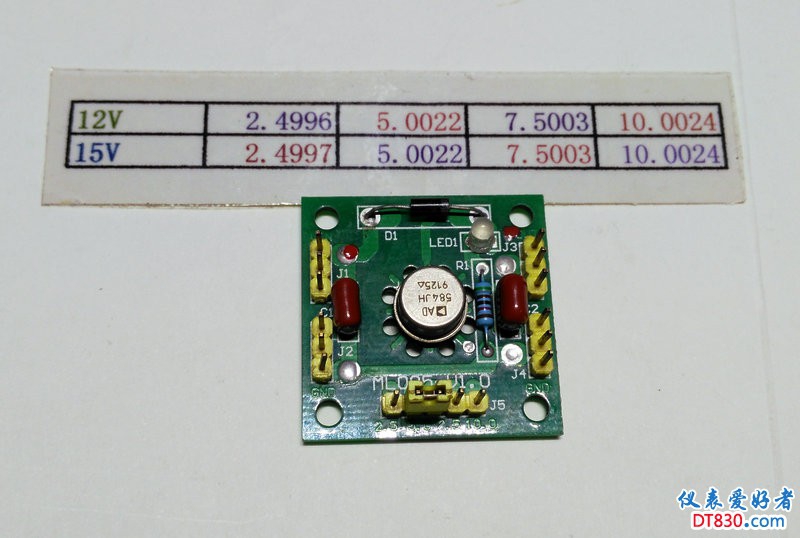

AD584。上面的纸条是标定电压。据说用什么六位半标定的。。。

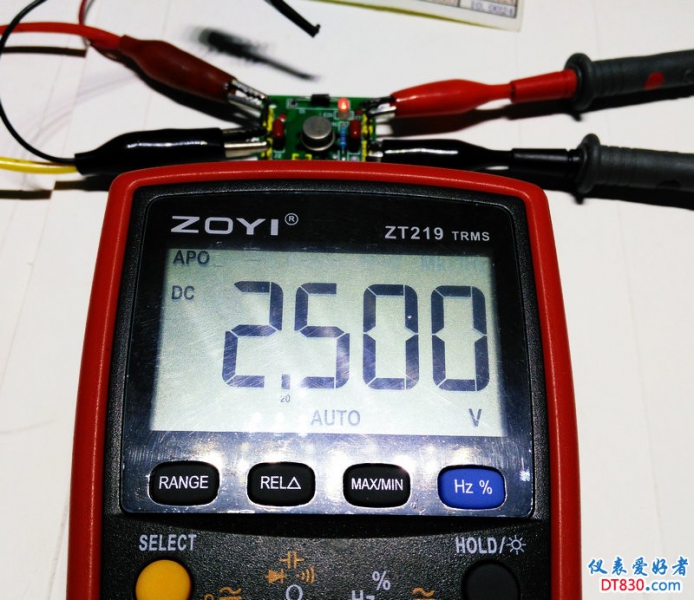

2.4996V电压测量结果,2.500V。

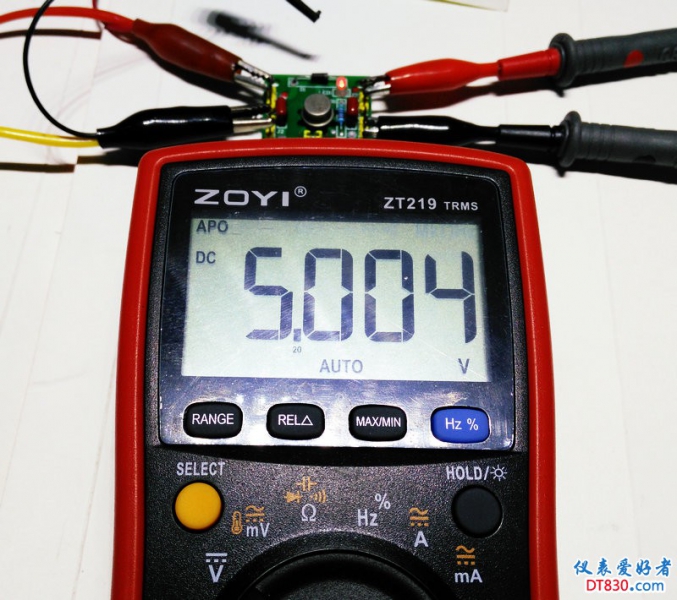

5.0022V电压测量结果,5.004V。

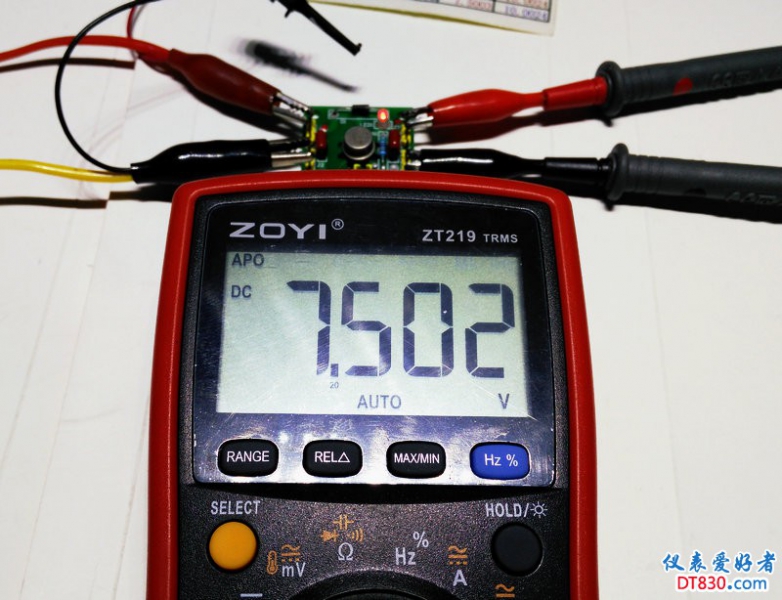

7.5003V电压测量结果,7.502V。

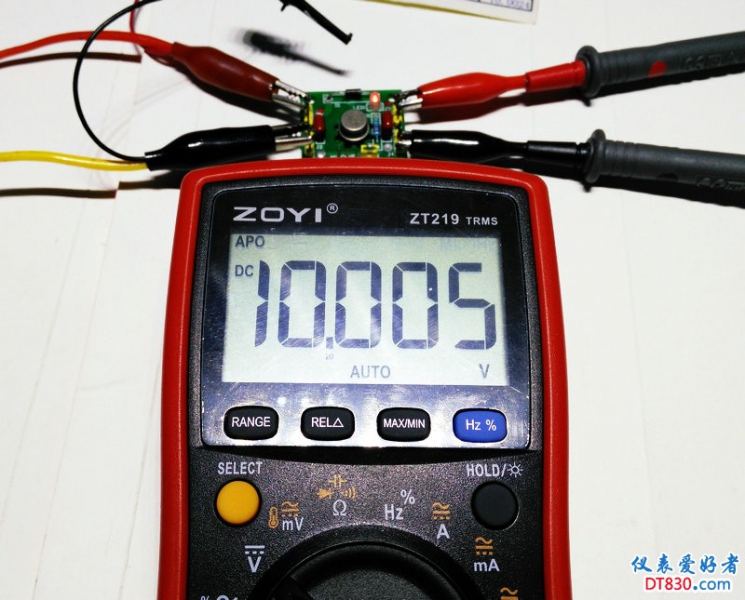

10.0024V测量结果,10.005V。



这个精度,这个价格,你们觉得满意么?


下面开始拆解。

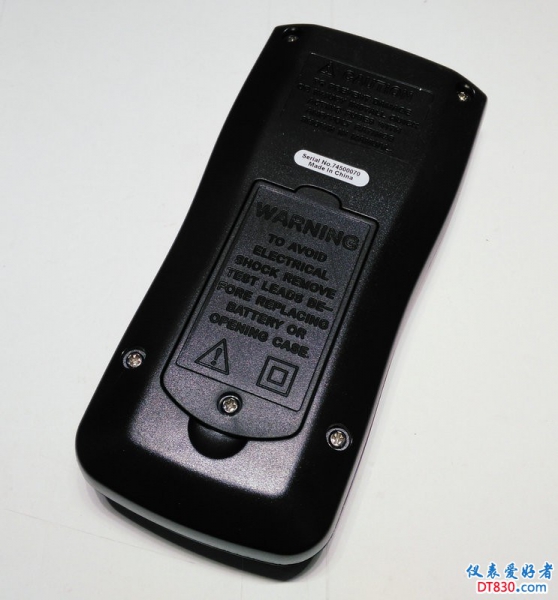

扒掉保护套以后背面机壳上下共分布四颗螺丝。
保护套的材质有点偏硬。不像胜利的那么软。

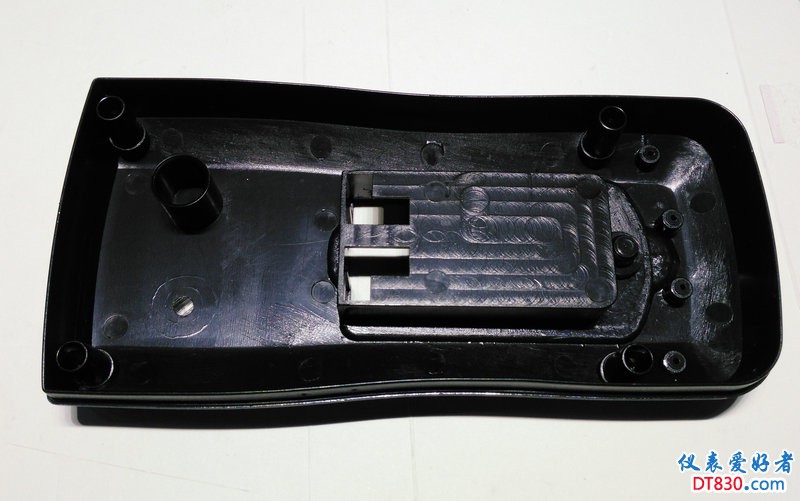

拆掉螺丝,打开后盖。



后盖里依然没有屏蔽层。
不过对于单片机表来说,屏蔽的用处不大。

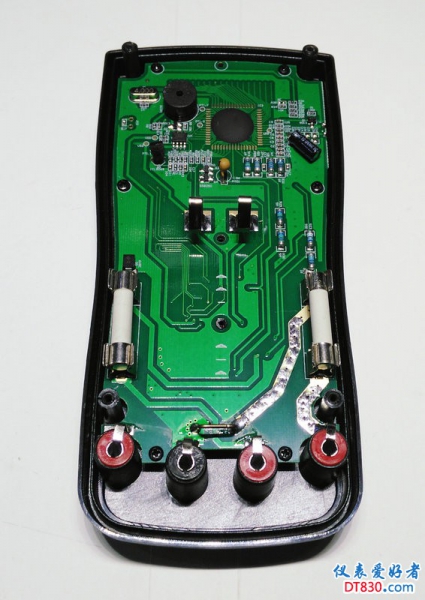

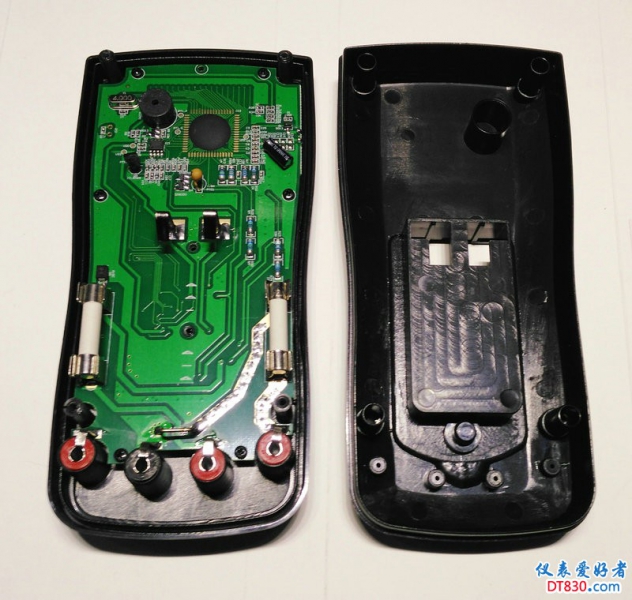

电路板第一眼看上去比较空。
毕竟是单片机表,外围原件要少不少。
不过,感觉219还可以做的再小一点。

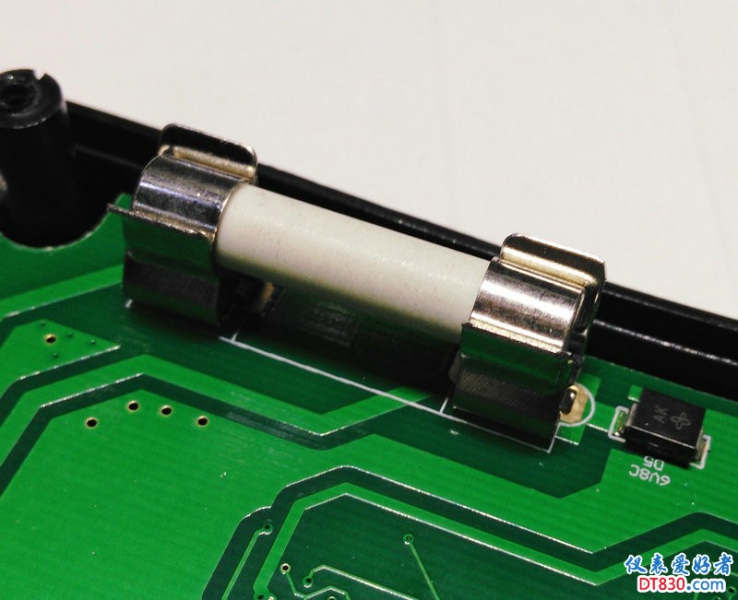

两颗保险全部为陶瓷保险管。

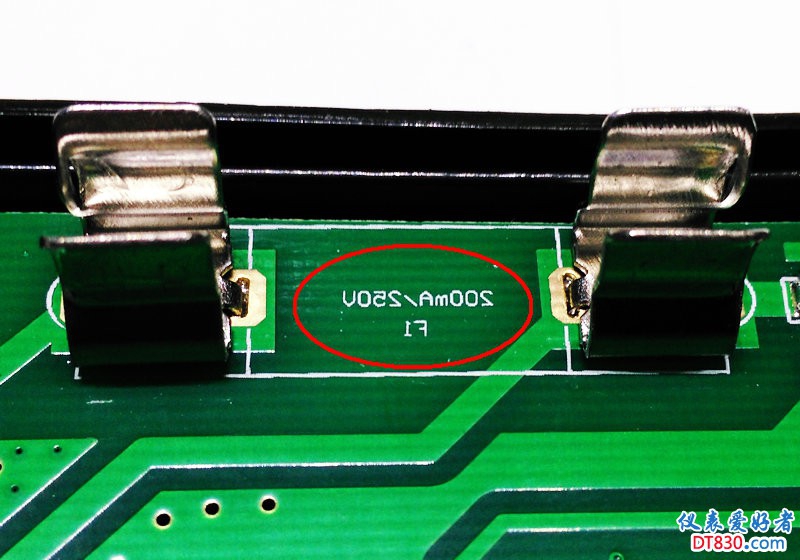

拆掉保险,发现下方印着保险的规格。
不过,这个丝印似乎镜像了。。。莫非是后加上去的?

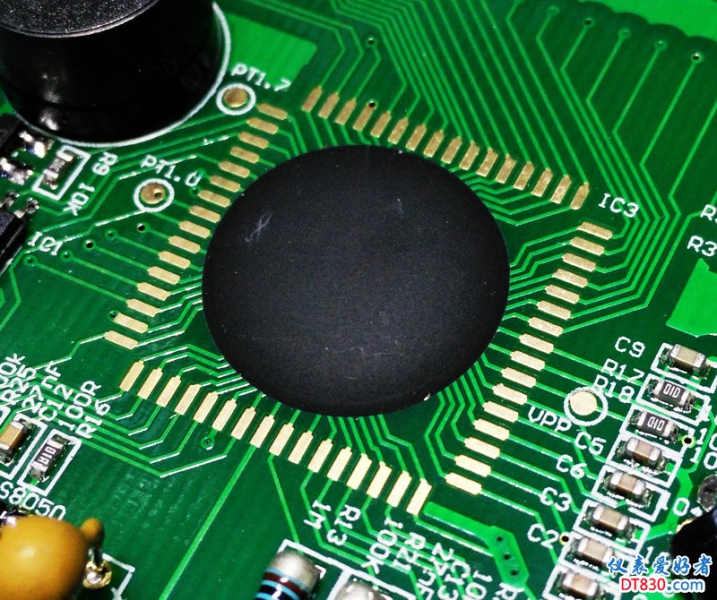

牛屎单片机。相当圆啊!四周预留有硬封IC焊盘。
真要是出问题了,是不是可以找众仪要个硬封写好程序的单片机?然后铲屎?

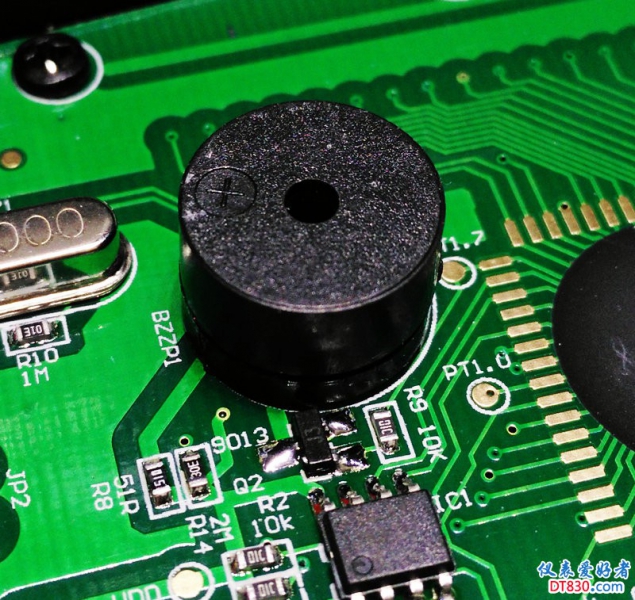

蜂鸣器。

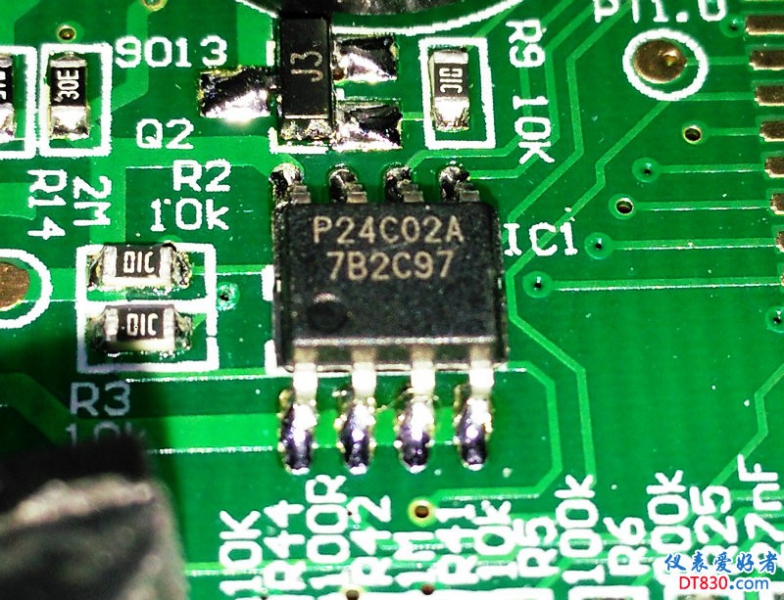

24C02

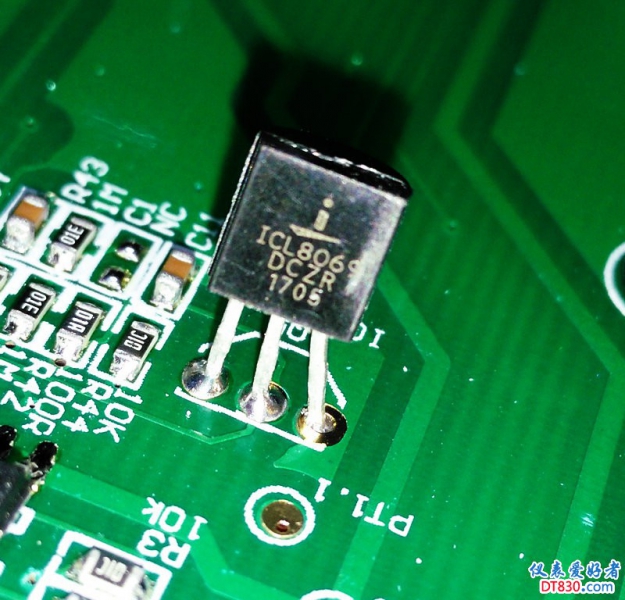

基准和ZT111上那个是一样的。依然是ICL8069。

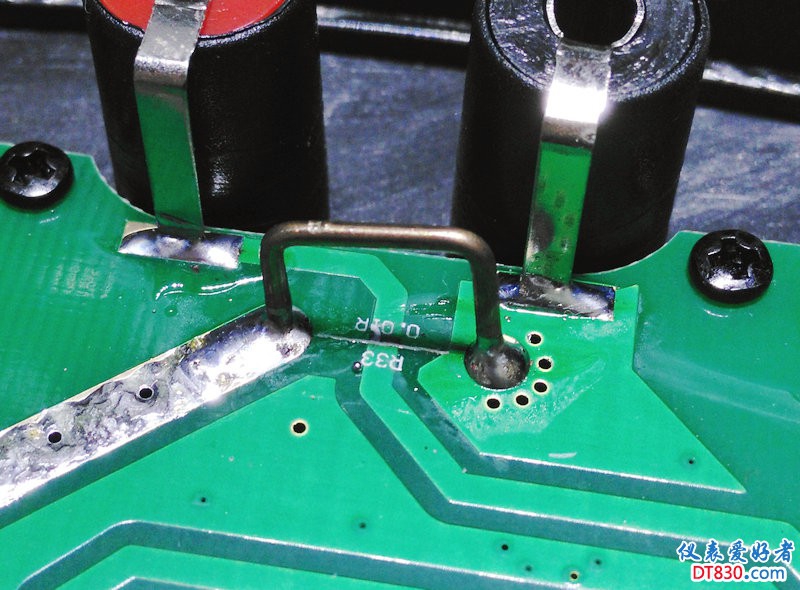

0.01欧取样电阻

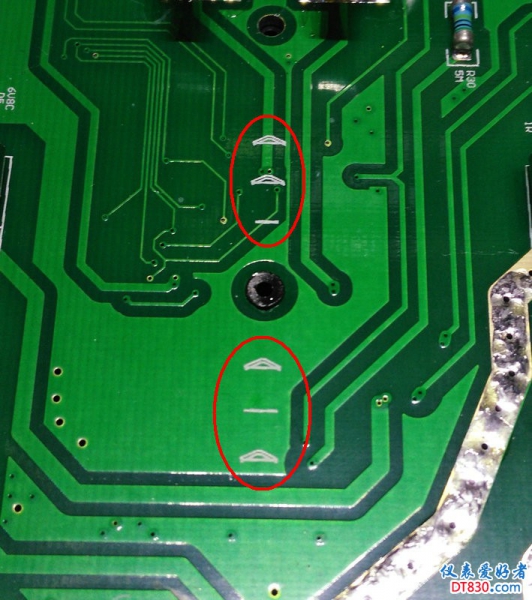

电路板在转盘位置有几个特别的丝印。
估计是对应转盘触片位的。
拆过不少万用表,还是第一次见这么贴心的设计。

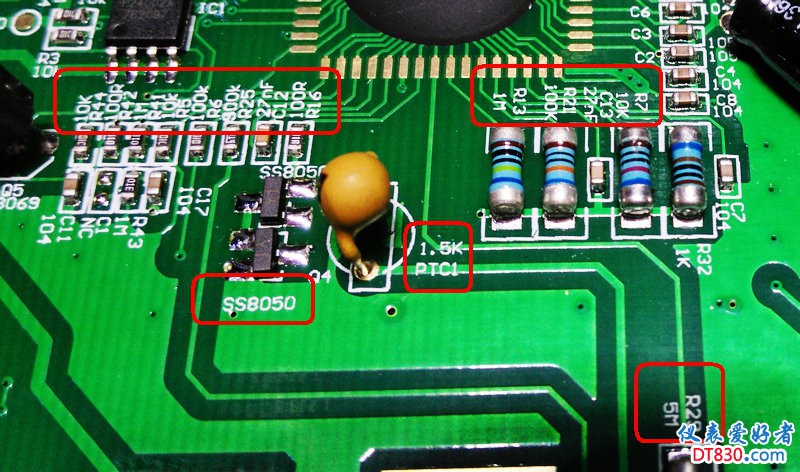

然后又仔细看了下,电路板上所有零件的丝印全都有型号!
这么完整的零件型号印在电路板上,差不多有20多年没见过了吧!
虽然可能遇到问题的几率很小,不过这种做法绝对值得赞!

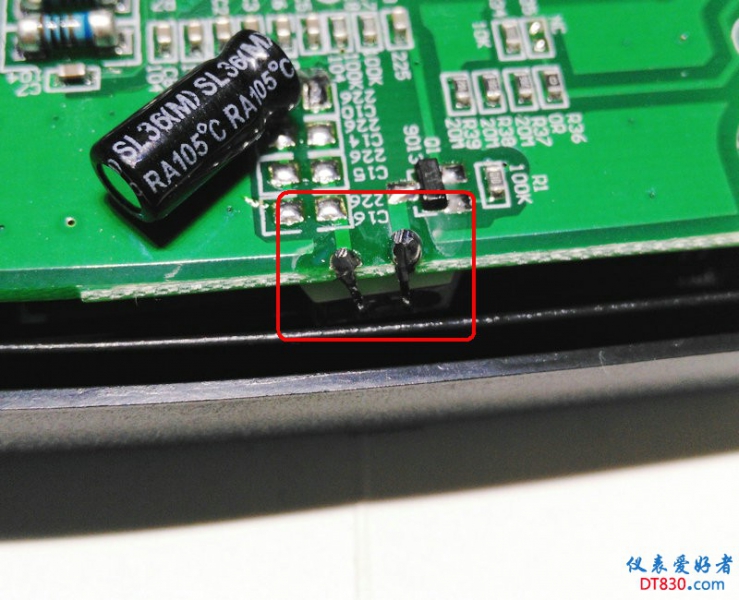

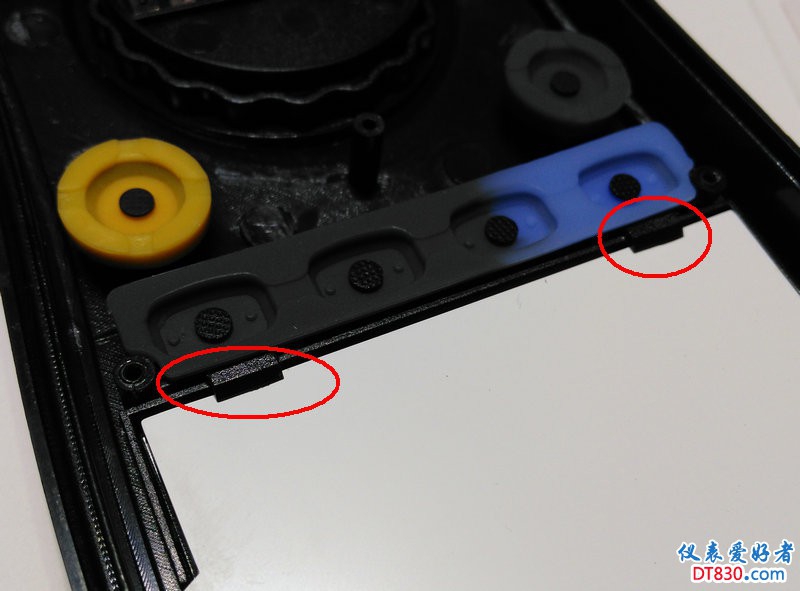

要想把电路板取下,一定要把背光LED的引脚焊掉。
不然很难拿掉背光板。



背光板直接卡在前壳上的。不拆掉焊点的话,真不好拆。

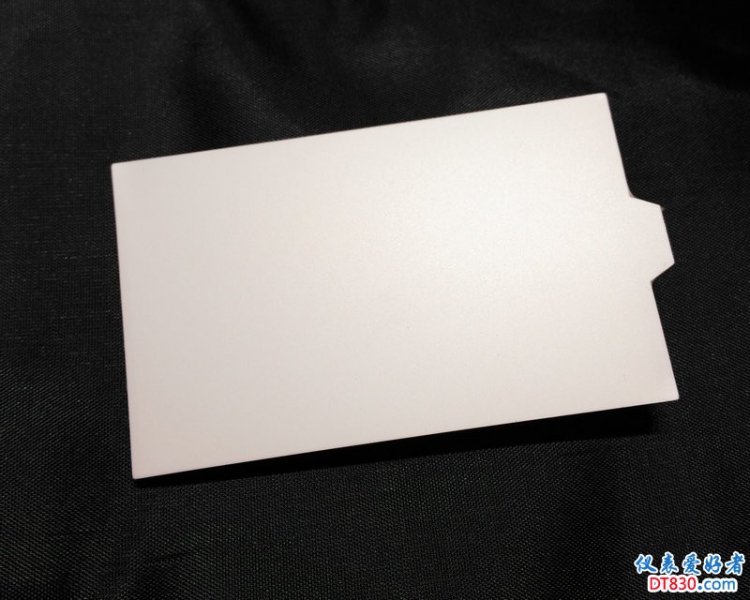

白色背光板,点亮后不是那么均匀。
靠近LED这一侧有照射角度状暗斑。远离LED的地方还好。

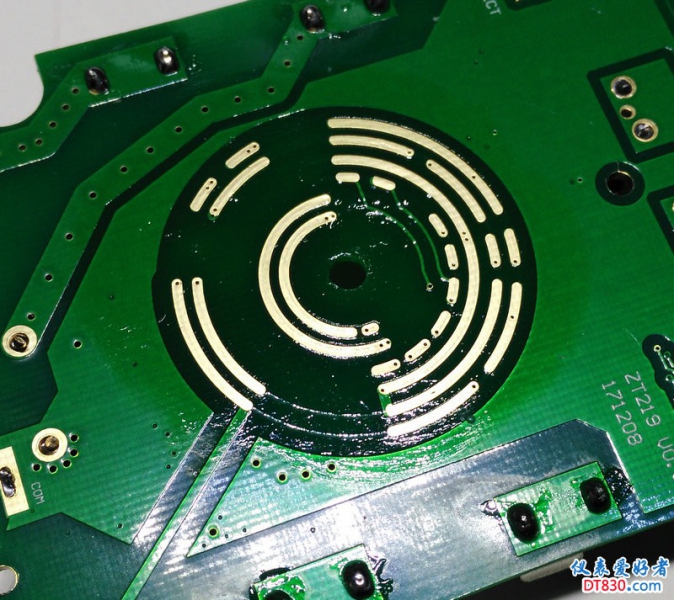

转盘。看上面触片的位置,和电路板上丝印的一样。
那丝印果然是对应转盘触片的。
转盘档位和普通万用表的好像不太一样。



继续拆转盘,果然不是滚珠+弹簧的。
不知这样的结构,寿命怎么样。。。
既然拆了,就顺便涂点润滑脂。这样手感能好点。
出厂时这里并没有涂润滑脂。

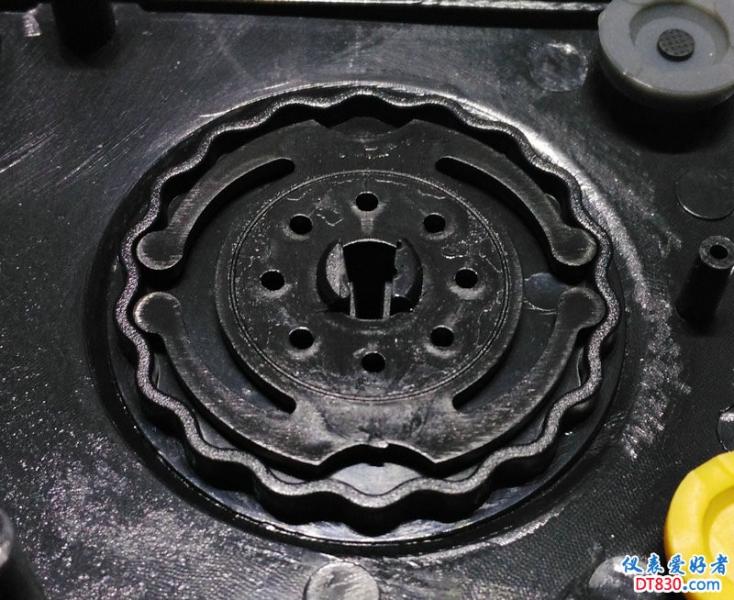

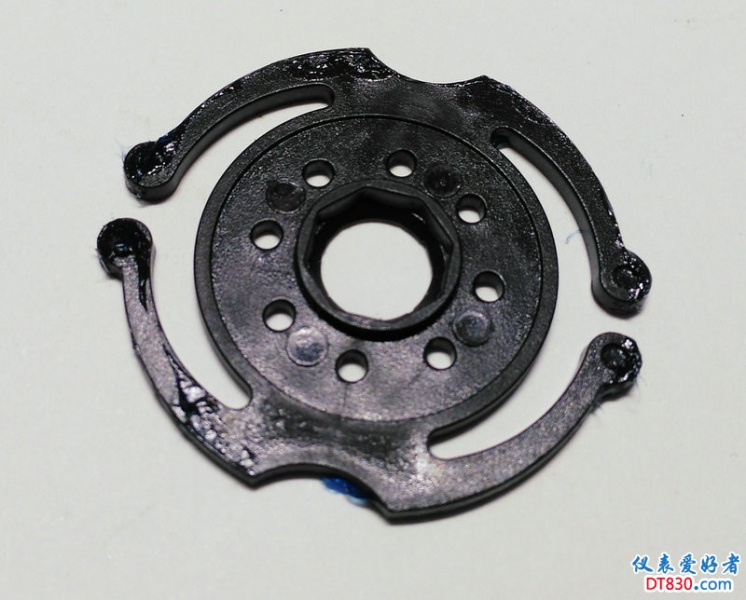

支撑弹片。中间轴,两边对称设计,即使坏掉1~2个,也不会有太大影响。

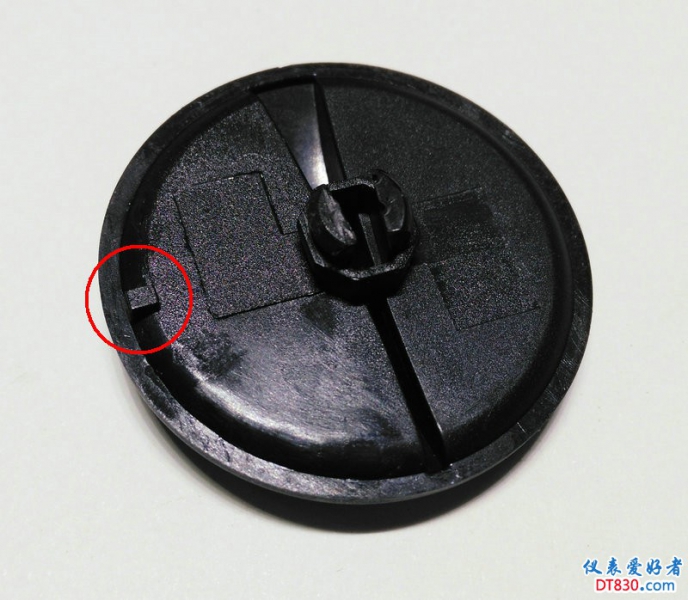

这是手拧的那一侧转盘的背面。
上面有个突起,用来给转盘限位。

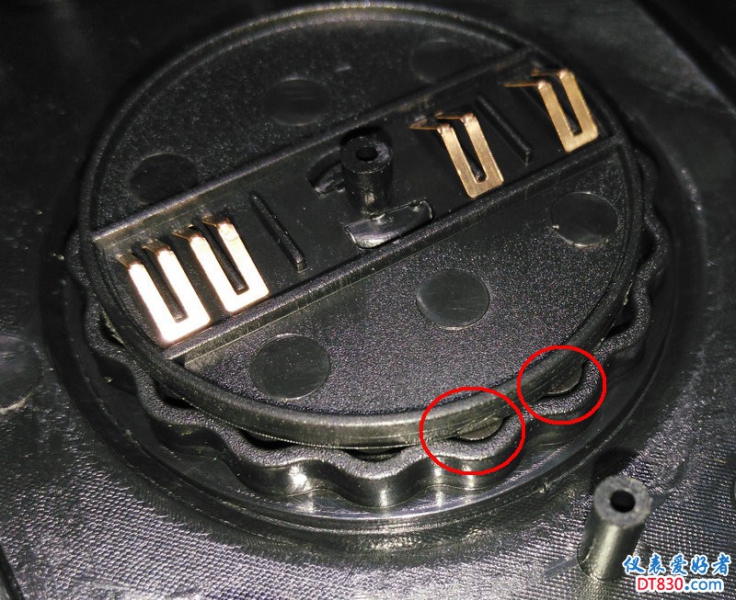

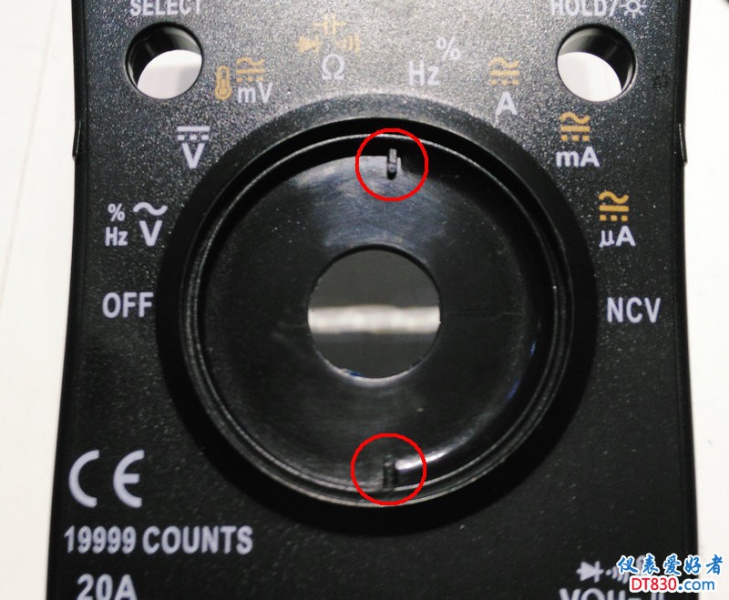

表壳上也有两个限位点。



转盘触点上应该是涂了某种润滑脂。

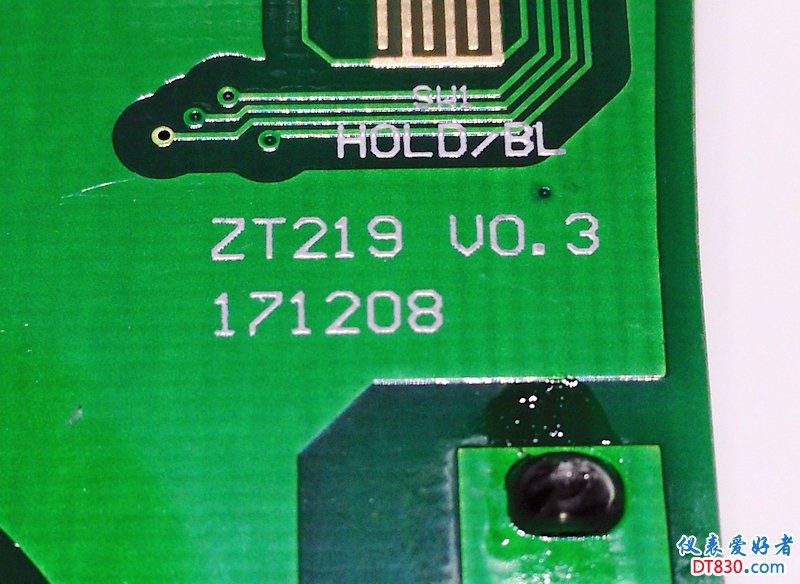

最后贴一张版号。日期还是很近的。



总结一下吧。
众仪电测的ZT219,确实是一款性价比很高的四位半。价格便宜,功能全面,精度高。
而且很多细节考虑的很到位。
不过缺点,依旧是液晶屏可视角度差和电阻档自动量程反应慢。
还有一个偶发性问题,就是测量电阻的时候,开始的时候阻值显示高于实际阻值,然后在1~3秒内连续下降到正常阻值。
比如,测试40K电阻的时候,刚接上电阻时会显示43K左右,然后连续下降,1~3秒内稳定在实际阻值。不知这个是什么情况?

已有2人评分金钱 理由
43545 + 3 很给力!
5448 + 10 很给力!

查看全部评分 总评分:金钱 +13

发表于 2018-2-3 08:14:48  | 显示全部楼层
比别人弄的仔细,我的作业都不知道怎么写了。
发表于 2018-2-3 10:24:09  | 显示全部楼层
158元的表,有这样的表现是不错的了。
发表于 2018-2-3 11:28:15  | 显示全部楼层
俺们一模一样的基准,怎么俺的差那么大?
发表于 2018-2-3 12:31:40  | 显示全部楼层
本帖最后由 veteran 于 2018-2-3 12:55 编辑

关心的是温飘问题?
发表于 2018-2-3 16:25:50  | 显示全部楼层
这种转盘定位方式目前福禄克也在用
发表于 2018-2-3 23:30:03  | 显示全部楼层
仔细认真的好文,我的219到了说什么呢?有点愁
发表于 2018-2-4 23:05:17  | 显示全部楼层
本帖最后由 散淡021 于 2018-2-5 07:58 编辑

“比如,测试40K电阻的时候,刚接上电阻时会显示43K左右,然后连续下降,1~3秒内稳定在实际阻值。不知这个是什么情况?”


我的219可能是个案

如测100欧:手动(量程锁定)10秒尾数基本稳定。用线、开关连接可靠,用开关操作通断。
                   实际感觉自动档到快2秒。

1K 、10K都是 5秒

100K  3秒


发表于 2018-2-11 19:37:13  | 显示全部楼层
数码之家的红人,圈粉无数,认真细致的雪MM对侍每个测评拆机都是那么全面,就是受你数码坛子的帖子,入了一个ZT111,好用是很好用,就是可视角度是硬伤!原以为这个219好点,看了你的测评,暂时用ZT111,不打算入手219了.
发表于 2018-2-12 23:58:07  | 显示全部楼层
桃源客 发表于 2018-2-11 19:37
数码之家的红人,圈粉无数,认真细致的雪MM对侍每个测评拆机都是那么全面,就是受你数码坛子的帖子,入 ...

业余折腾的话111足够用了。完全没必要入219了。
关键是,219个头实在太大了!外出不方便带。
