众仪ZOYI——ZT219 TRMS19999字万用表测评及拆解

[复制链接]
发表在  2018-2-3 21:11:10  | 显示全部楼层 | 阅读模式
万用表
主题类别: 点评_拆机
仪表品牌: 众仪(ZOYI)
仪表型号: ZT219
体积分类: 手持式
显示字数: 四位半
是否拆机: 有拆机
众仪ZOYI——ZT219 TRMS19999字万用表测评及拆解
有幸获得众仪电测ZT219万用表,在此表示感谢!
手头常用的都是三位半的表,四位半ZT219算是第一台。至于这款表到底如何,还要用了才知道。


登录/注册后可看大图

话说心怡这款表有几个月了,下面就逐步揭开ZT219的面纱... ...

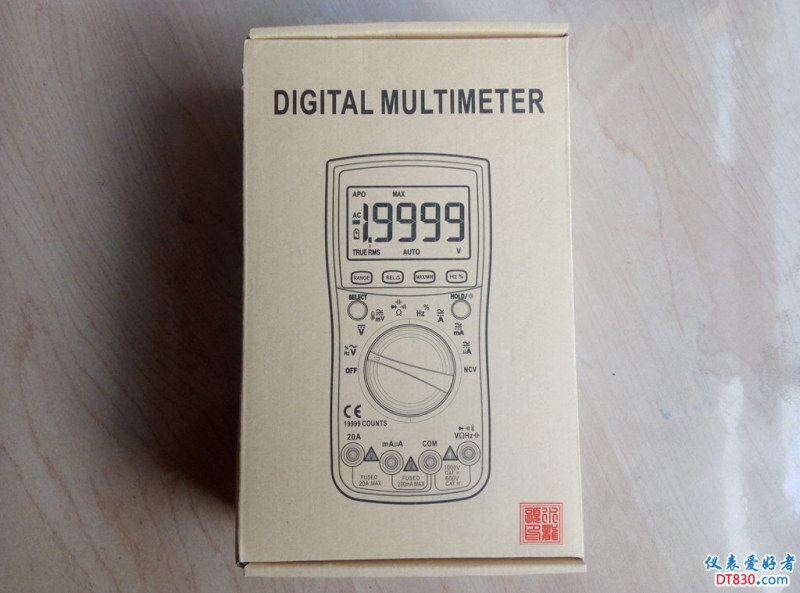

环保纸盒包装,有19999字样无产品型号印刷,估计是工程样机或是后续四位半通用包装。

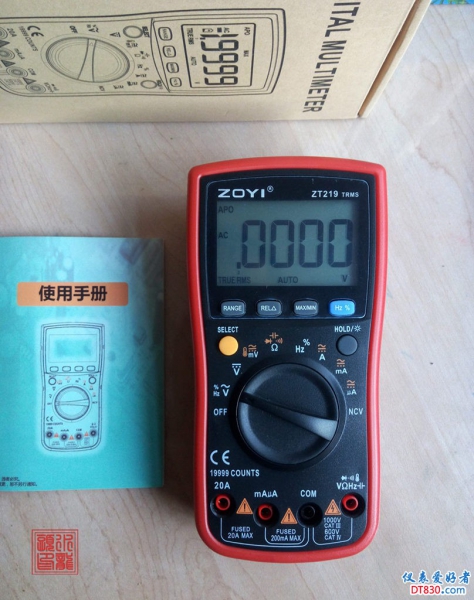

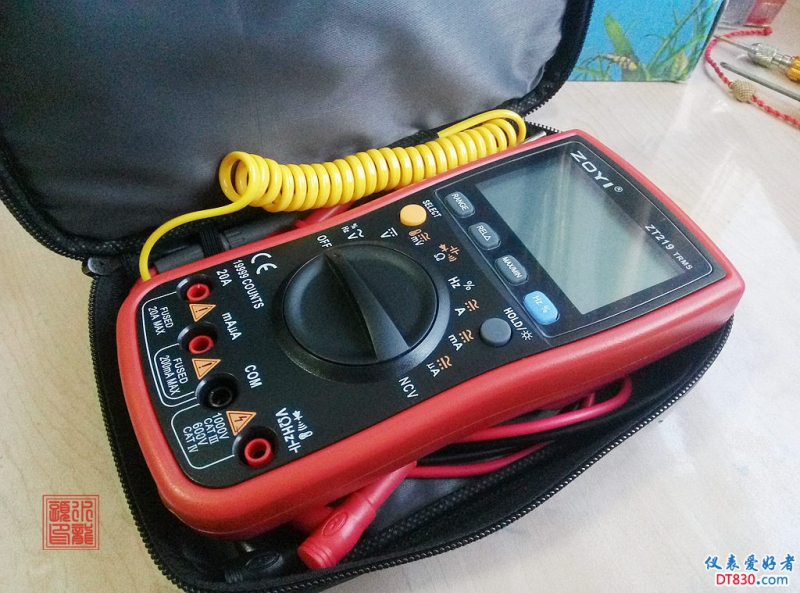

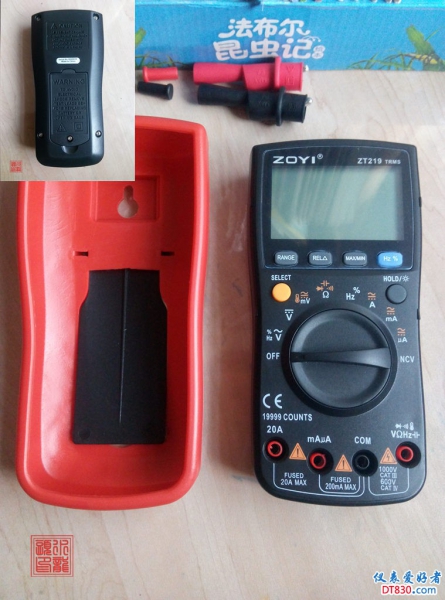

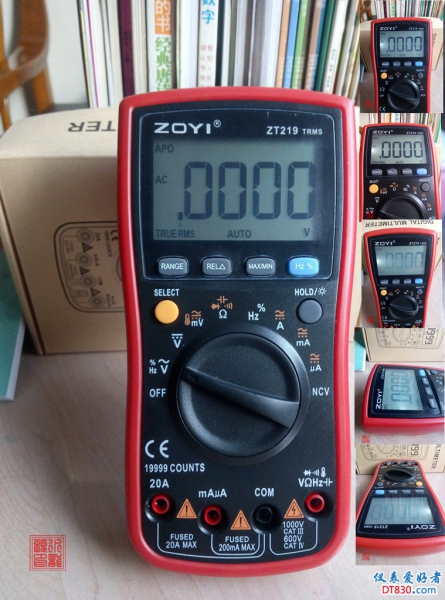

打开包装,款式中规中矩,落落大方,满意。

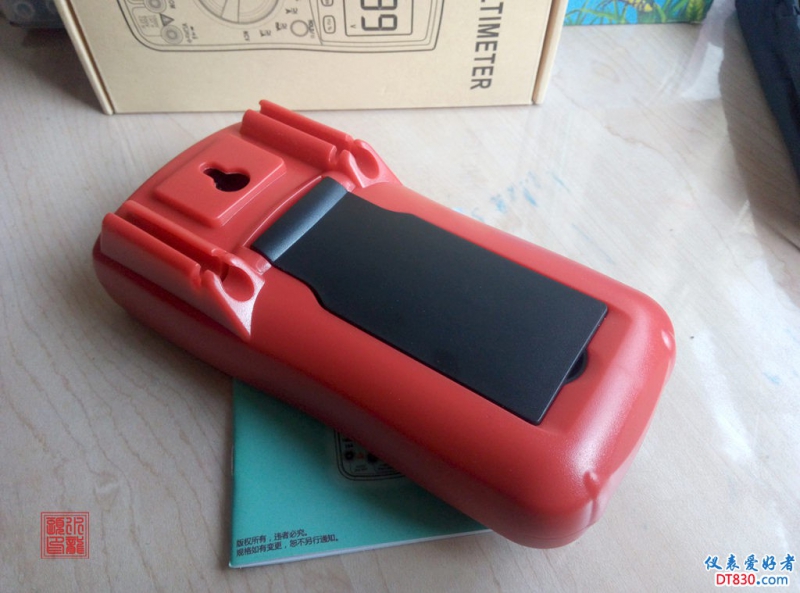

硅胶套贴合表身紧密,只是表笔卡槽有点稍紧,能软一些就好了。

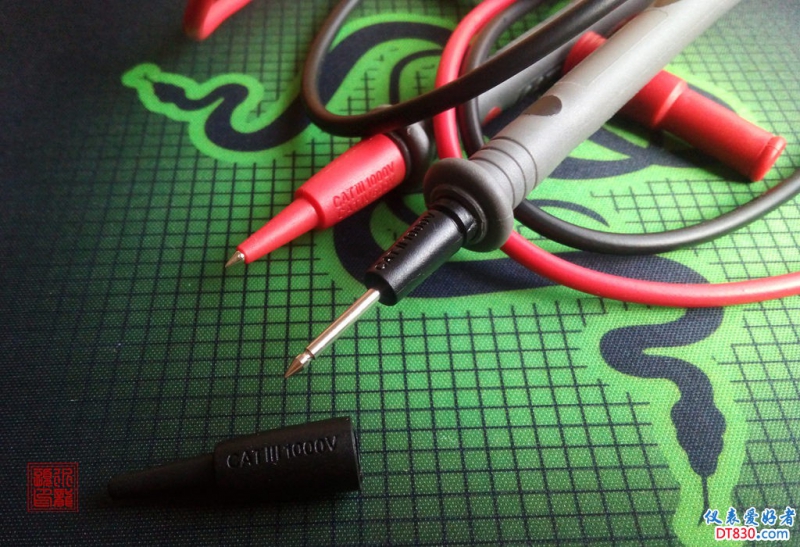

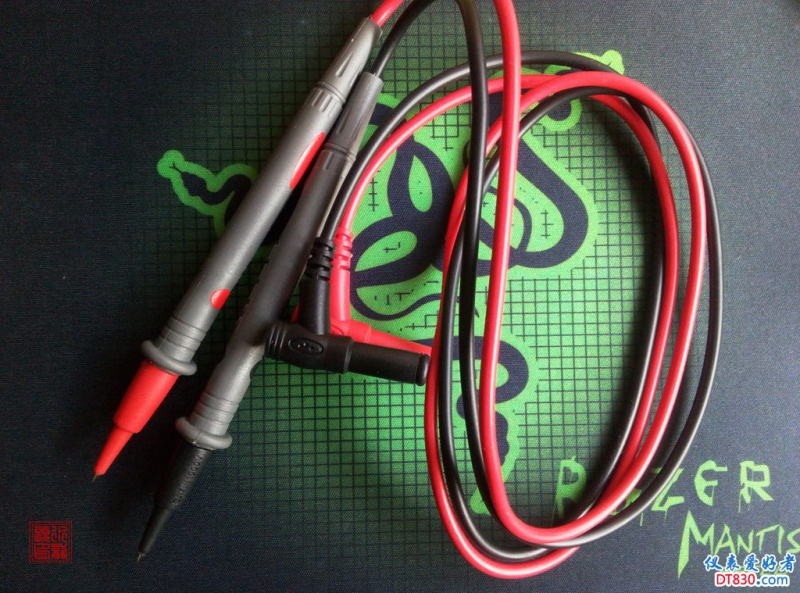

硅胶线表笔,还算可以。测了下,单只表笔30毫欧左右。

笔尖护套不错,以前都是自己加热缩管。

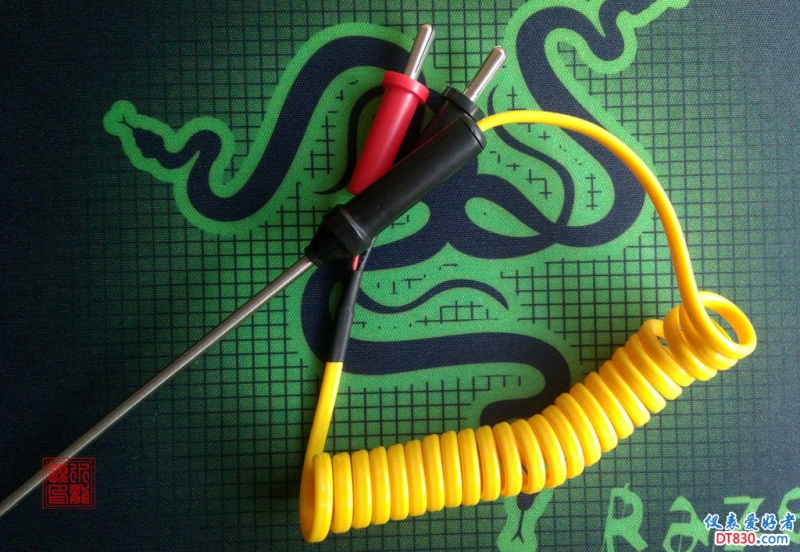

热电偶测温

仿电话线便于收纳,线为单股。

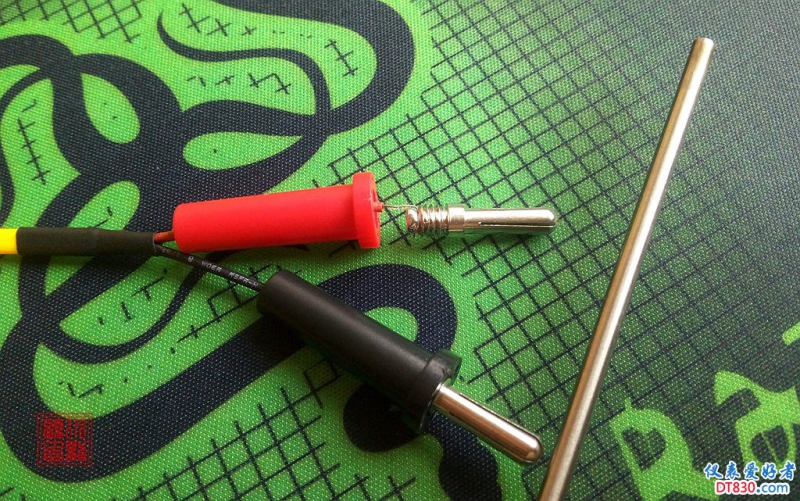

笔插有点硬,夏天可能会好些。

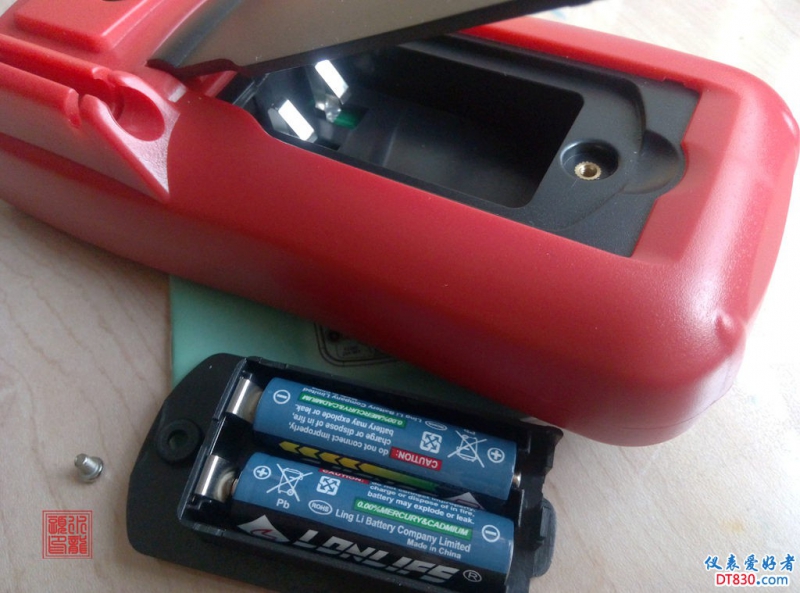

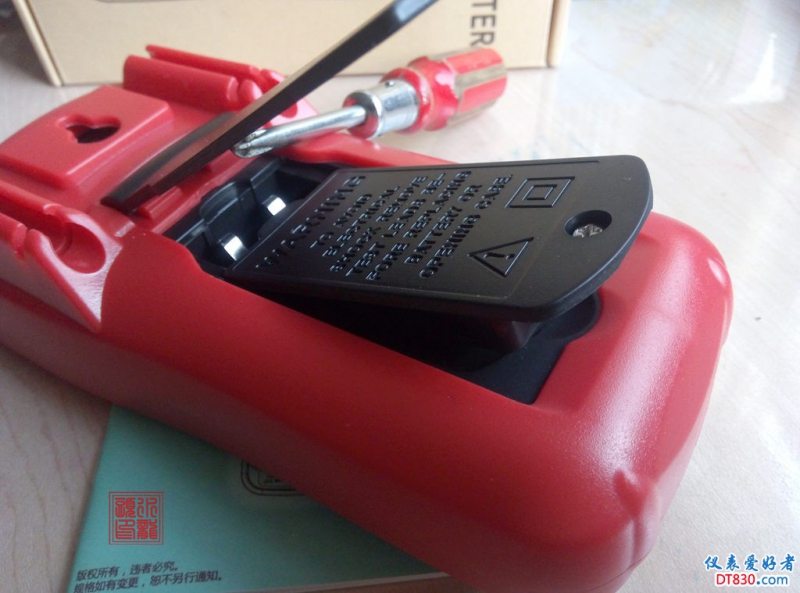

电池仓:2节串联5好电池。 (取材方便)


液晶还有待改善

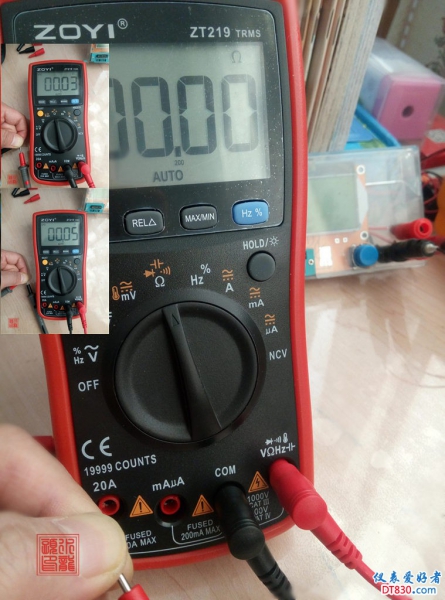

表笔短接:显示0.05,再者0.03(0.03是正确的,用毫欧附件测过。),再后来就00.00欧...(单片机的缘故...)

下面开始测试:电容

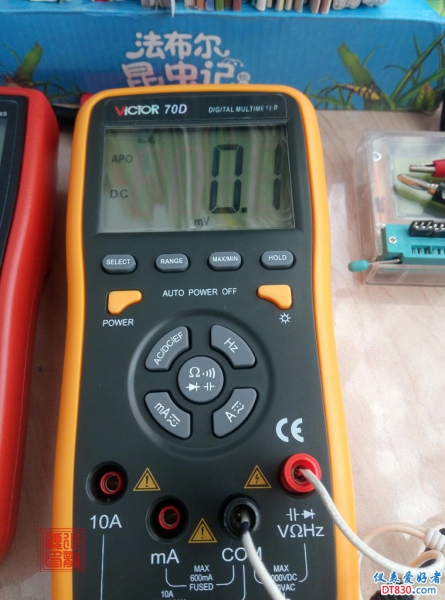

设备:众仪ZT219、胜利70D、晶体管测试仪(为方便观看,三者测试图合并在ZT219图中)

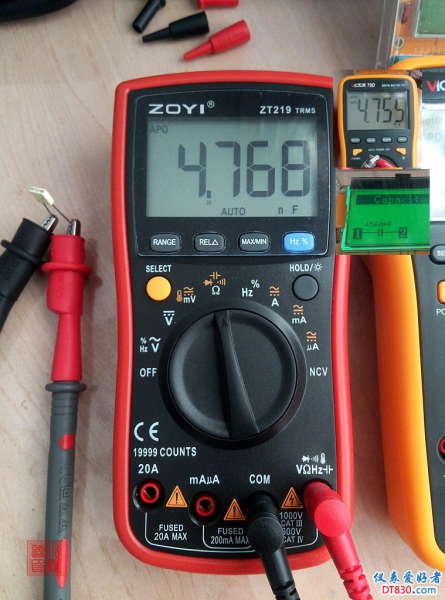

4.7NF电容

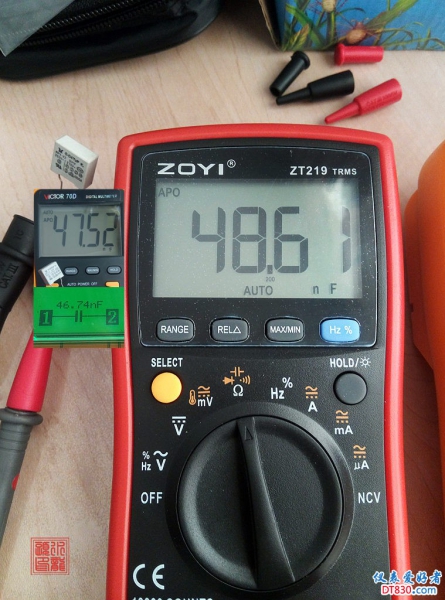

47NF电容

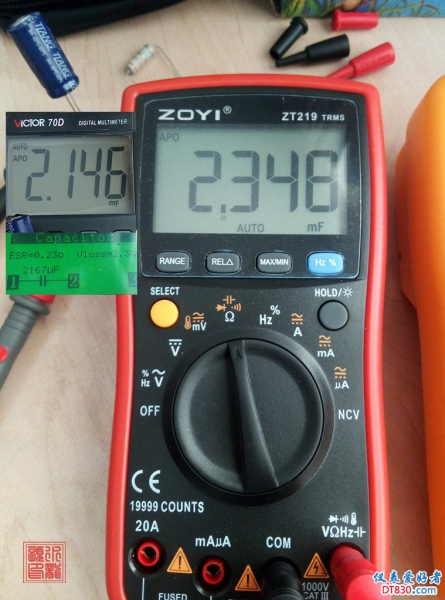

2200UF电容


已有2人评分金钱 理由
jsycwnw + 5 很给力!
5448 + 5

查看全部评分 总评分:金钱 +10

发表于 2018-2-3 21:11:57  | 显示全部楼层
本帖最后由 tntzpq 于 2018-2-4 01:16 编辑

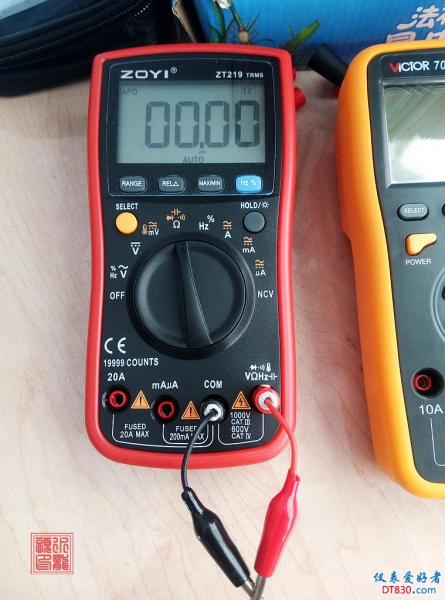

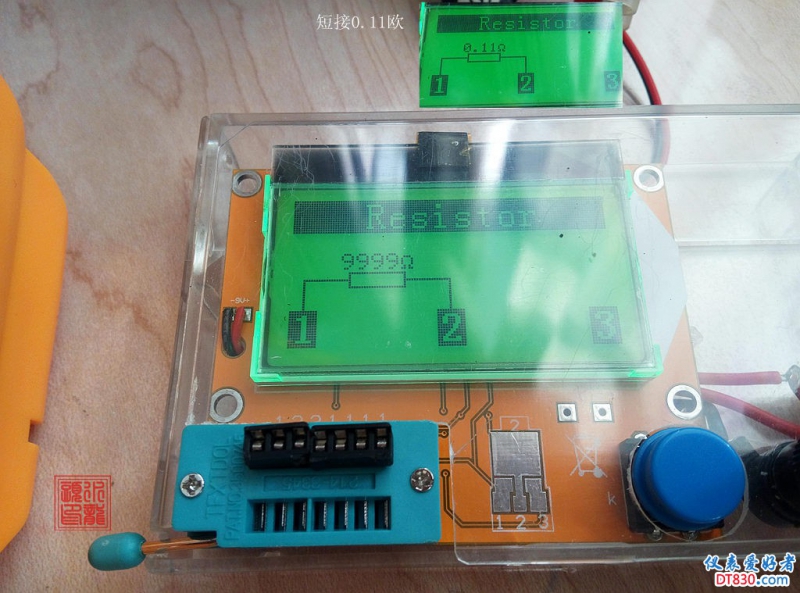

众仪短接0欧

电阻测试:

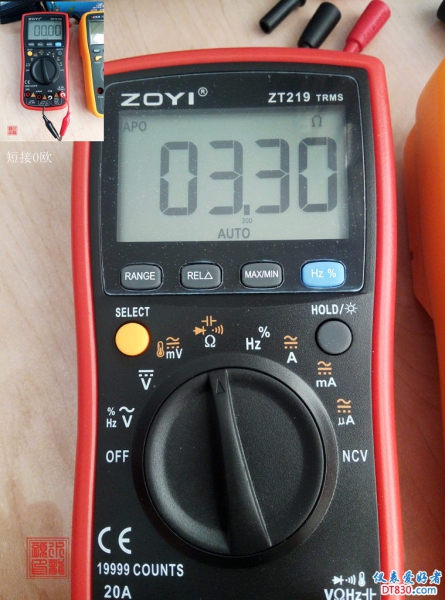

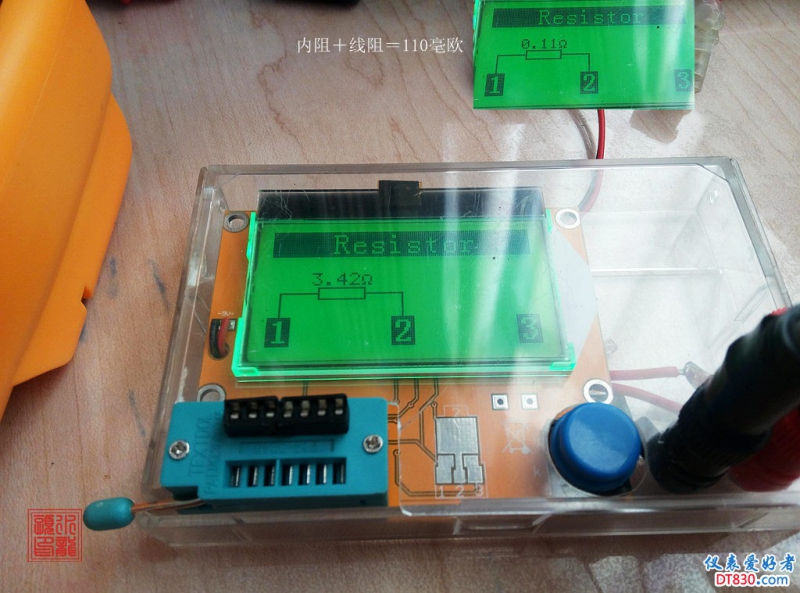

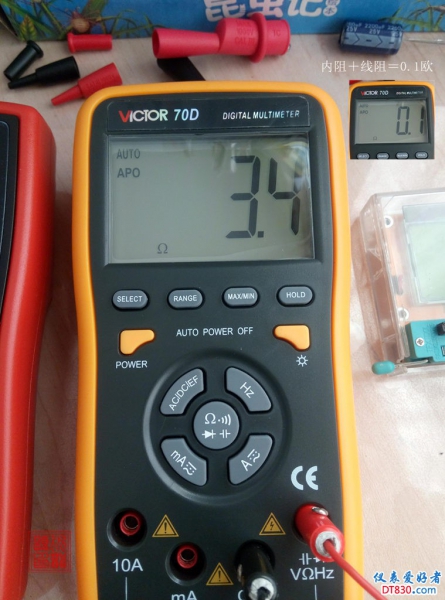

3.3欧


3.30欧,很准


登录/注册后可看大图

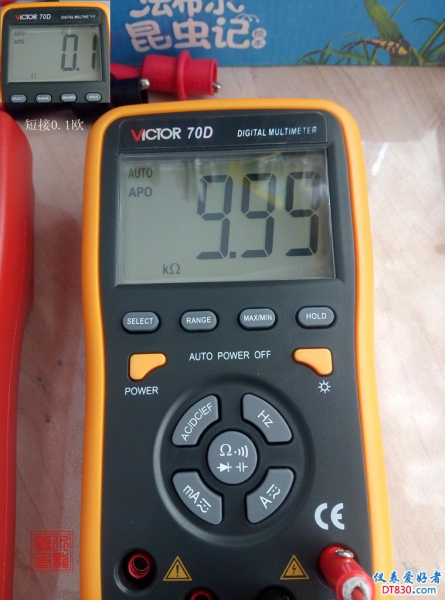

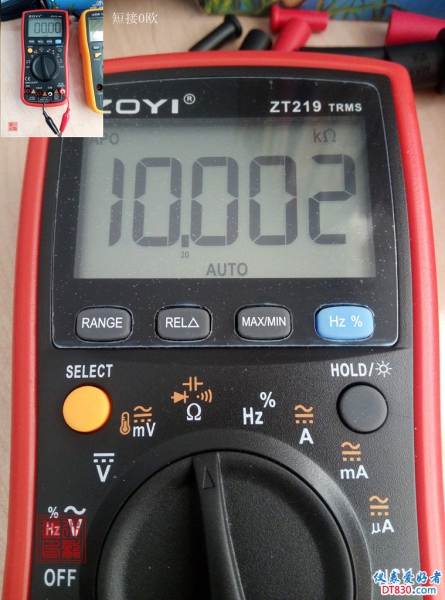

电阻10K欧测试:


表现不错

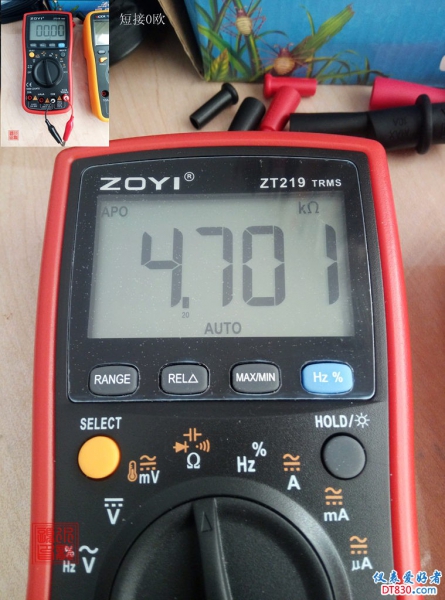

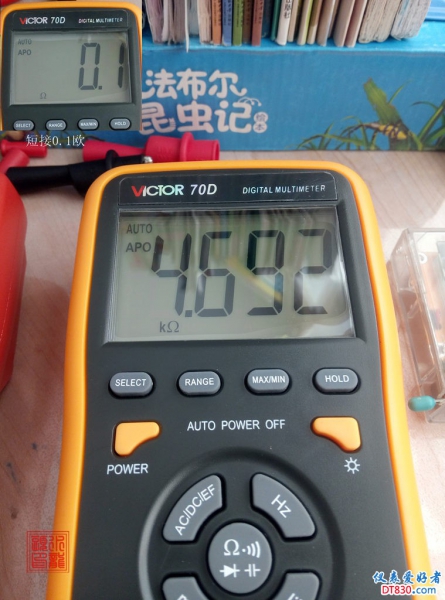

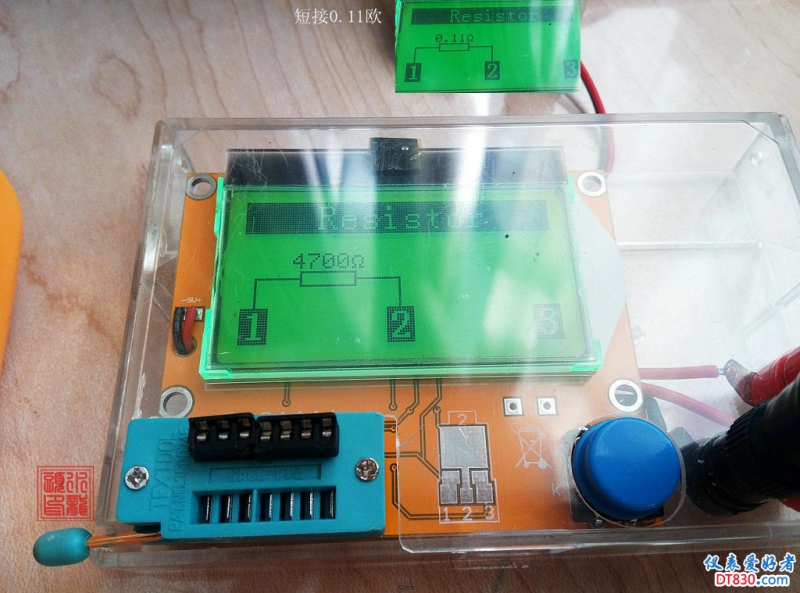

电阻4.7K欧测试:


不愧为四位半

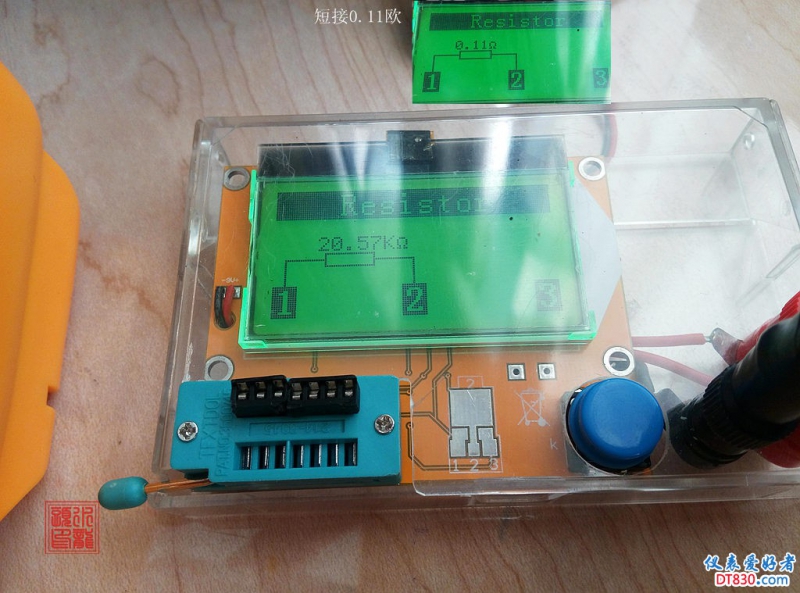

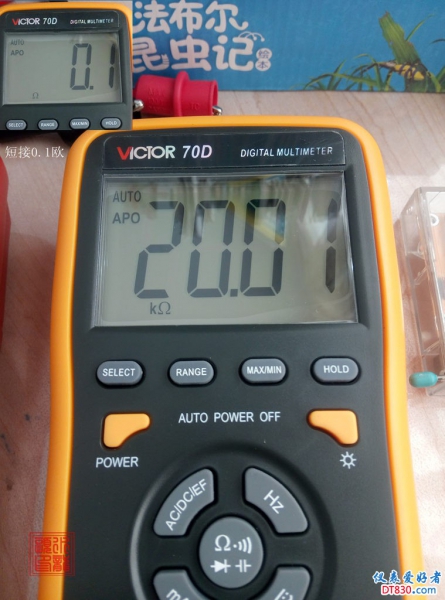

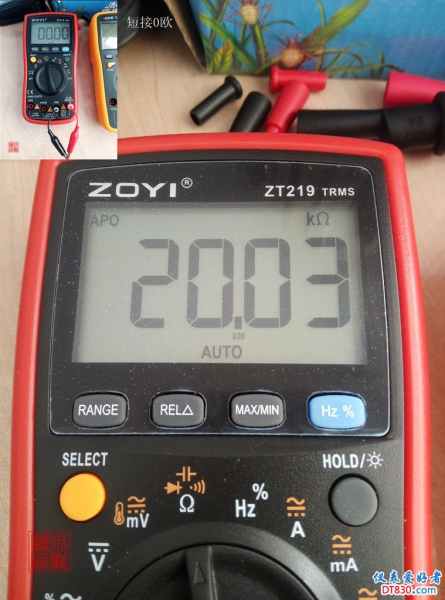

电阻20K欧测试:




发表于 2018-2-3 21:12:38  | 显示全部楼层
本帖最后由 tntzpq 于 2018-2-5 23:39 编辑

高阻都测了,下面测下低阻!

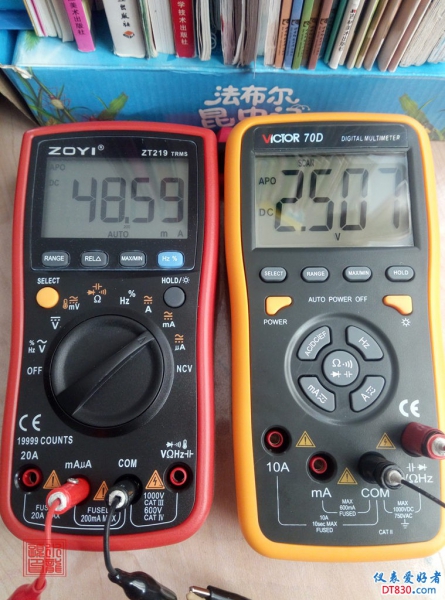

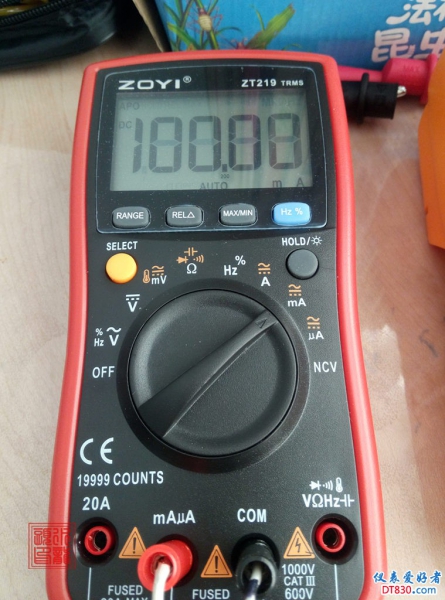

DIY毫欧附件派上用场了,从新用四位半校下电流。

可能线的问题,老是到不了0,在0和0.1之间晃荡。

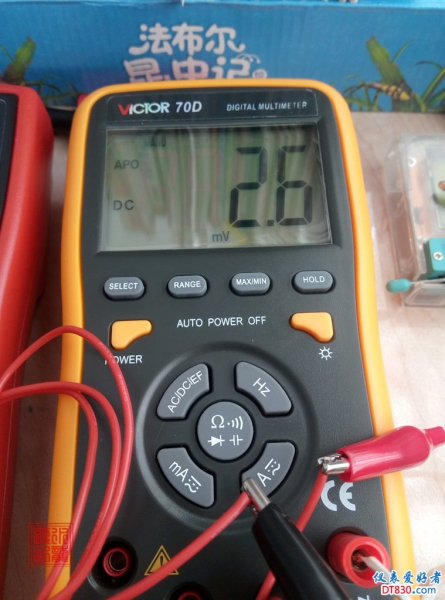

90cm硅胶线,测得2.6×10=26毫欧。

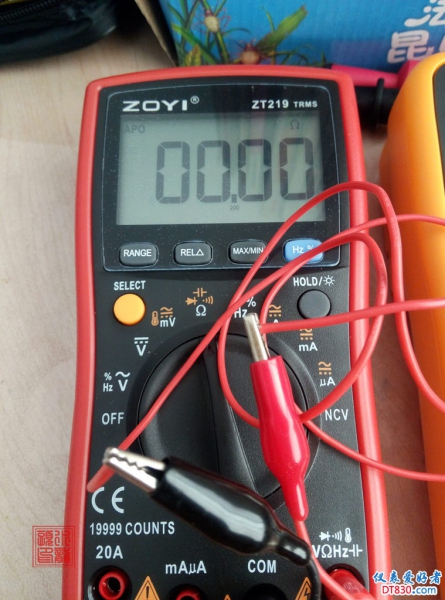

再用ZT219测下,00.00...... , 低阻看来还要提高。

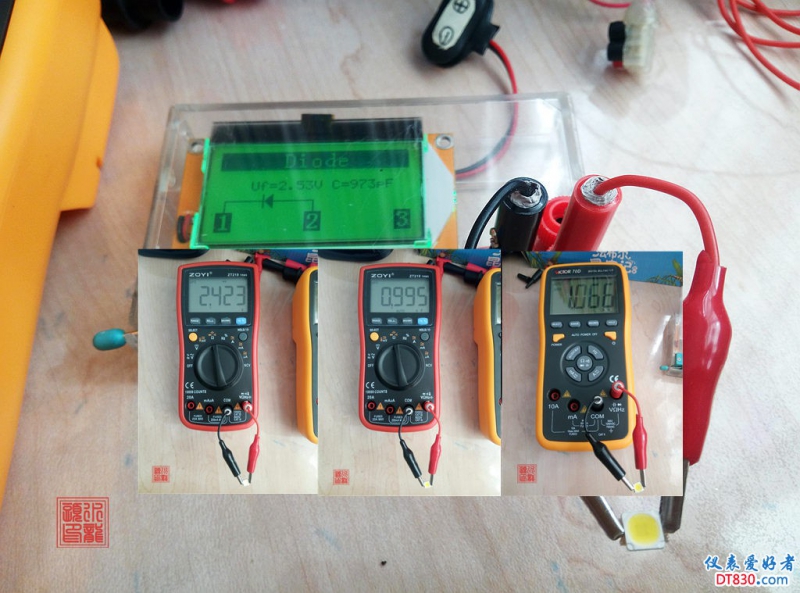

兑的灯珠测下VF和结电容:

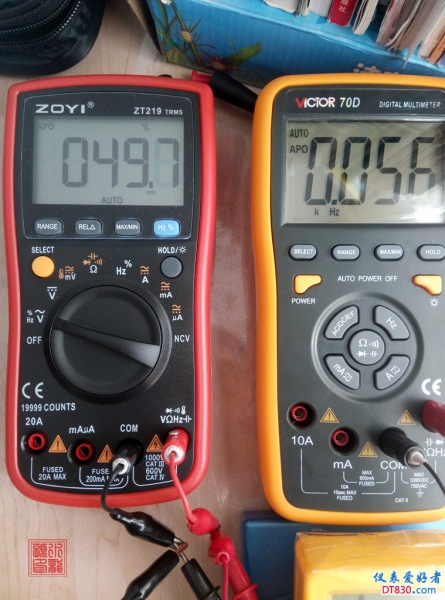

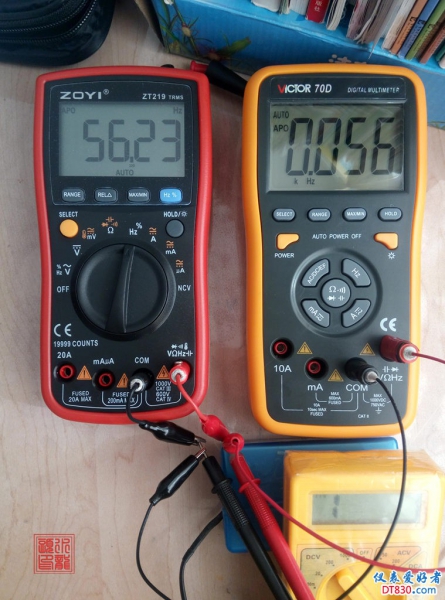

频率用现有设备测下:

占空比

电压测试:

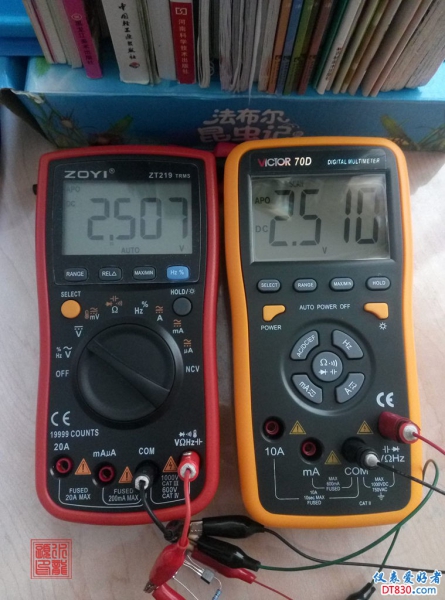

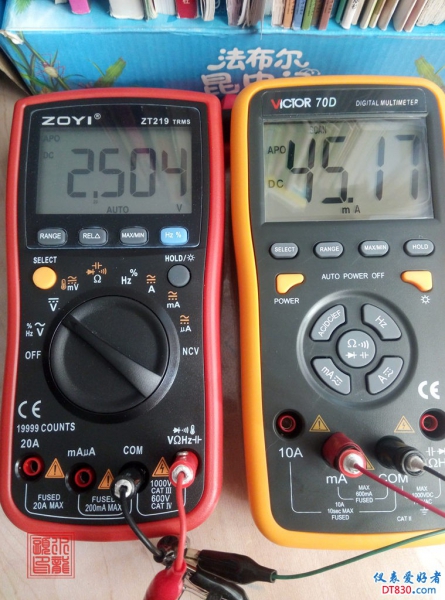

无精密仪器,搭个431基准测试2.5V。

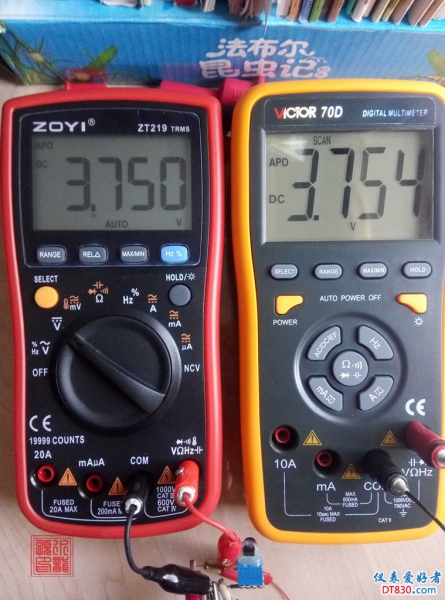

431,3.75V

NCV测试:

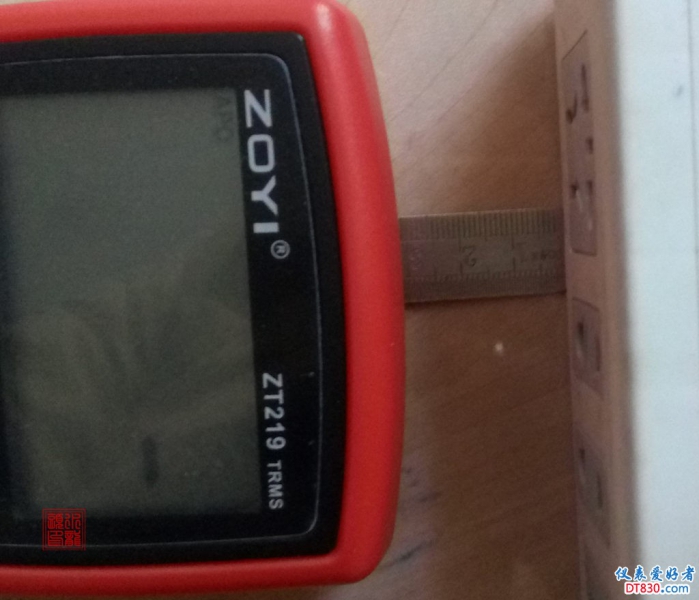

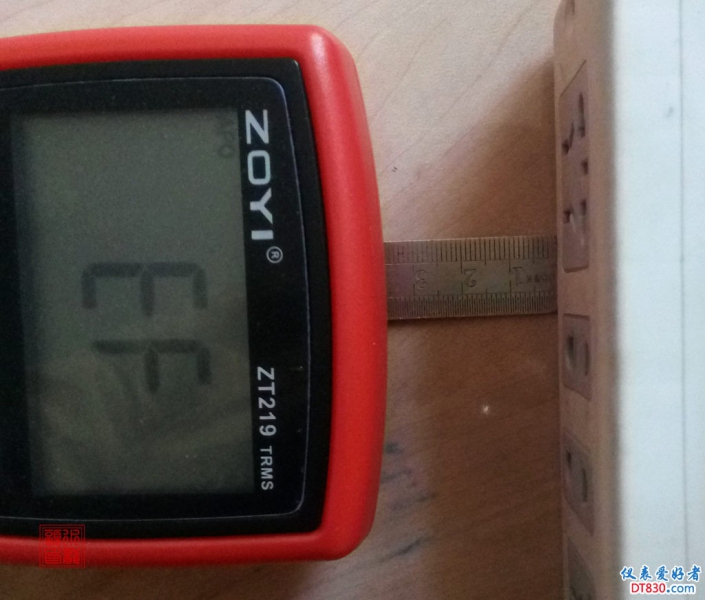

3.5CM无感应

到3CM距离开始有感应

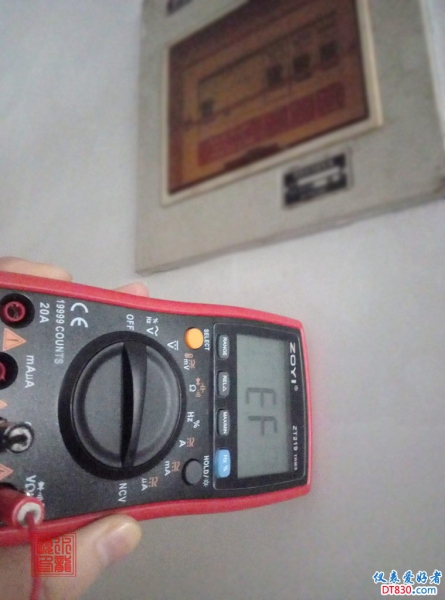

紧贴墙壁表示无法感应


发表于 2018-2-3 21:13:15  | 显示全部楼层
本帖最后由 tntzpq 于 2018-2-4 01:23 编辑


温度测试:

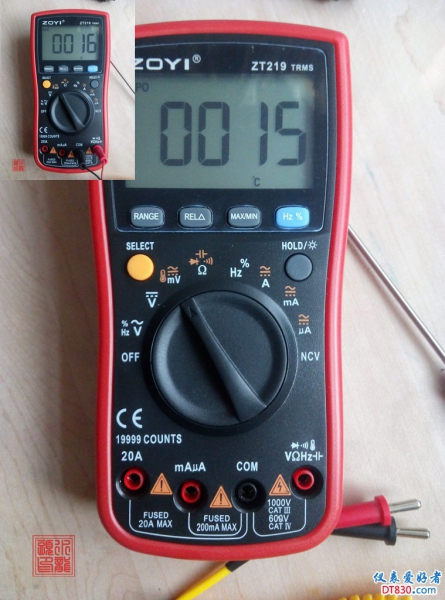

不解热电偶15摄氏度,接热电偶16摄氏度,相差1度。看来内置测温也是比较靠谱的。

去掉硅胶套,感觉还是有点硬,能再软点就好了。

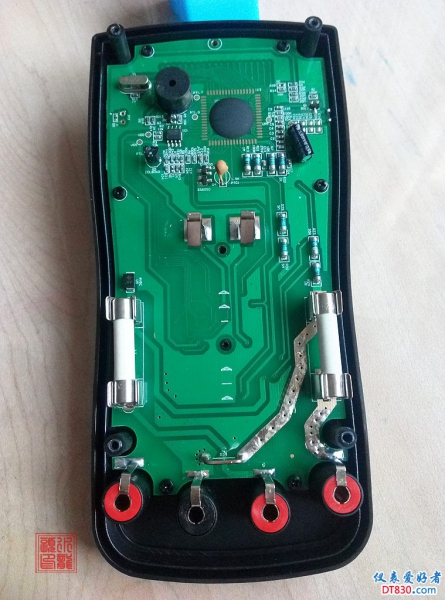

去掉螺丝,千万不能掰哦,螺丝柱对套管,只能垂直往上提。

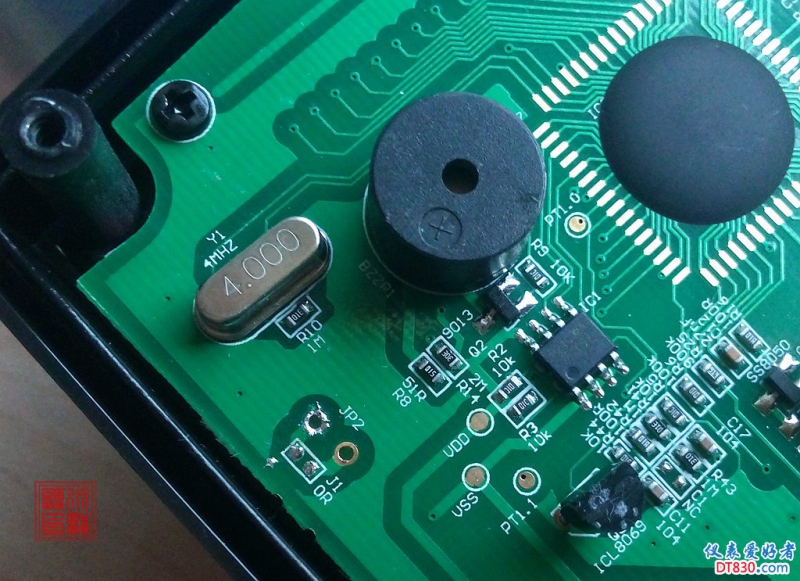

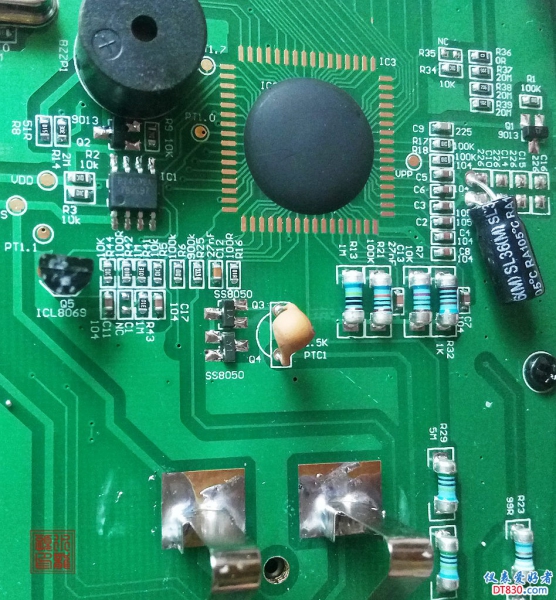

4兆晶振,速度有些慢,程序算法有待优化。

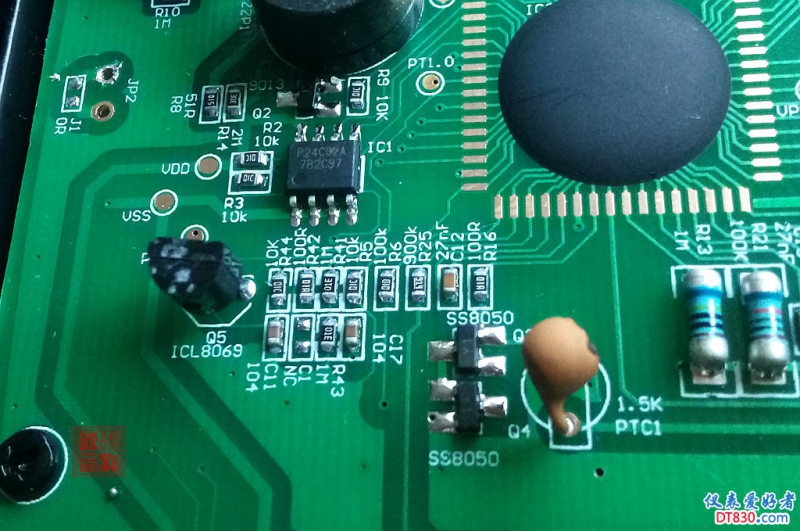

P24C02A 可编程只读存储

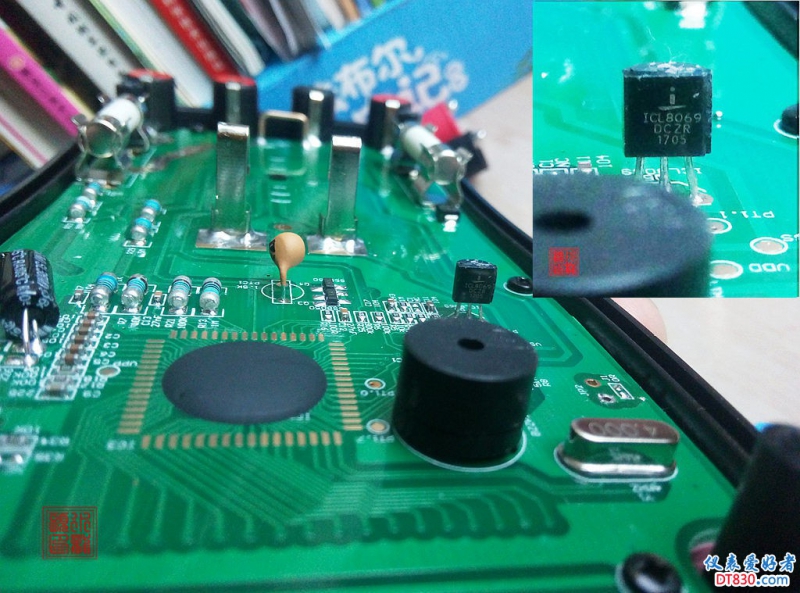

ICL8069 低电压基准,最小1.20V  标准1.23V  最高1.25V。

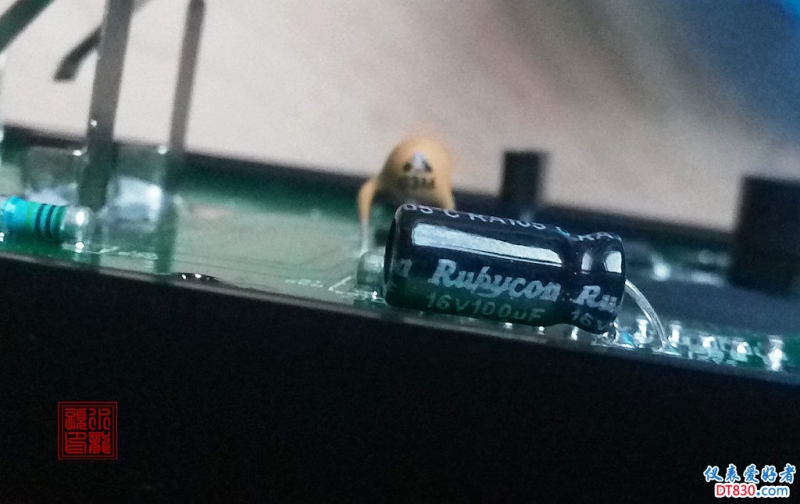

红宝石100UF/16V 电解

主控芯片满圆,蜂鸣响亮(比70D声音大N倍)。
电源弹簧未满锡,回头自己补上。

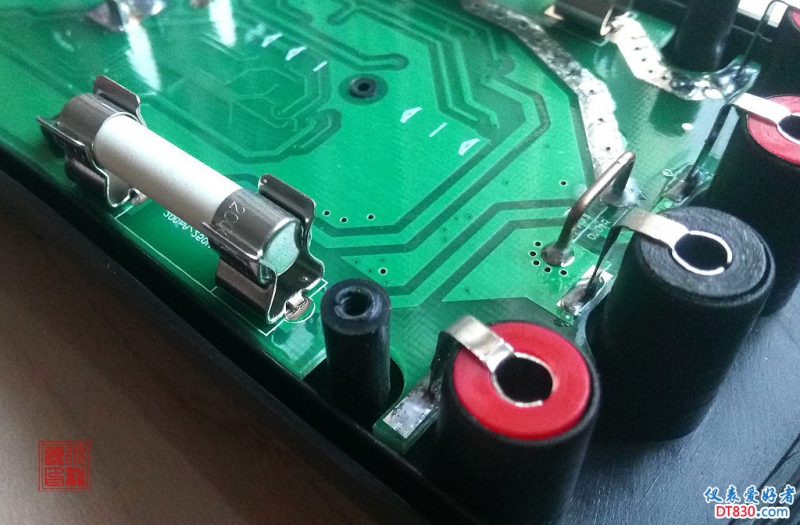

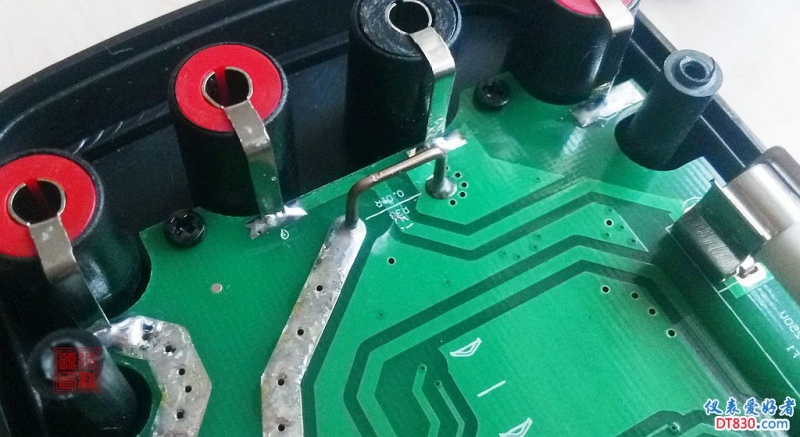

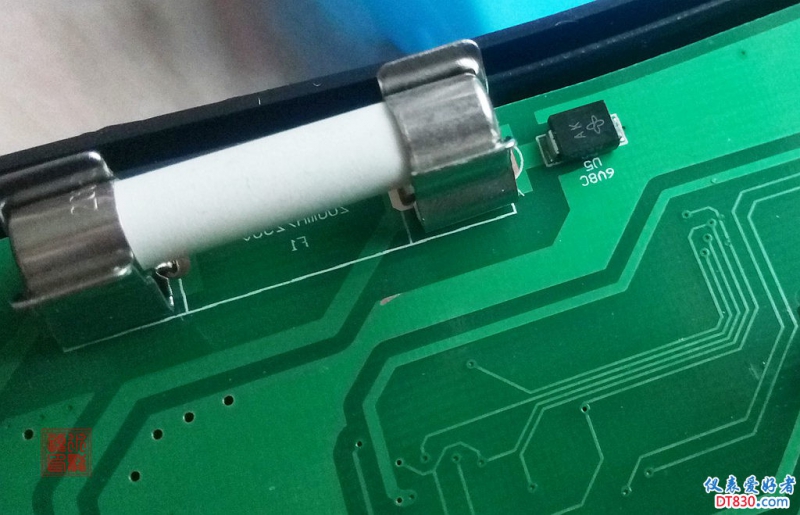

保险座感觉还不错,一是,夹得紧(不用大力拔不出来),二是,两端有限位。确保保险接触可靠。

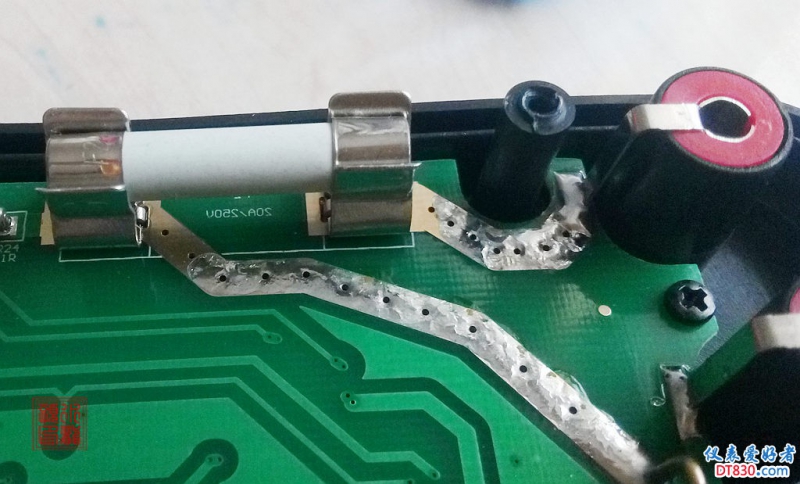

漏锡没有搪到位,自己补足。

10毫欧取样电阻有掐痕,说明校对过。

6v8c,双向瞬间二极管,电压高到一定阀值时就导通,低了就快速关断, 正反两个方向都有稳压作用。

好了到此结束,装配起来来日再战。


登录/注册后可看大图


使用感受:整体比较满意,做为一款价格不高的四位半万用表,主要性能还是很不错的(瑕不掩瑜)。电压、电阻(绝大多数情况下)、频率等都很精准。 仪表来讲,准是第一位的,其它细节望能逐步完善。如:毫欧、屏幕显示、硅胶壳、塑壳模具、电路搪锡等。

全文完



已有1人评分金钱 理由
43545 + 3 很给力!

查看全部评分 总评分:金钱 +3

发表于 2018-2-4 19:02:22  | 显示全部楼层
不错,看得手痒了,也想买一块来玩
发表于 2018-2-11 19:54:29  | 显示全部楼层
150元的四位半表,能有这样的准度不错了.就是屏幕太差了.
发表于 2018-3-5 23:14:39  | 显示全部楼层
tntzpq 发表于 2018-2-3 21:12
高阻都测了,下面测下低阻!
DIY毫欧附件派上用场了,从新用四位半校下电流。

俺试了下NCV,要把表不停摆动,即使用手在表前摆动也有很大的感应
发表于 2018-3-8 23:58:29  | 显示全部楼层
亚历山大 发表于 2018-3-5 23:14
俺试了下NCV,要把表不停摆动,即使用手在表前摆动也有很大的感应

专业人员环境不同所以感应强也属正常
发表于 2018-3-9 08:19:05  | 显示全部楼层
分享详细、直观
发表于 2020-3-17 01:54:30  | 显示全部楼层
这表性价比很高
