拆众仪ZT219看做工并加强几处

勇闯沙滩 · 发表于 2018-2-12 15:52:58

得众仪ZT219后已简单测试，总体看速度快，功能多，各档精准，现拆开看看内部做工如何，并做加强。

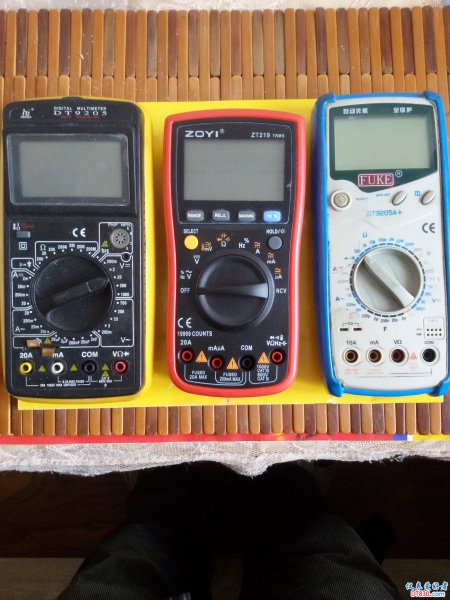

众仪ZT219比各种9205小些，很秀丽。

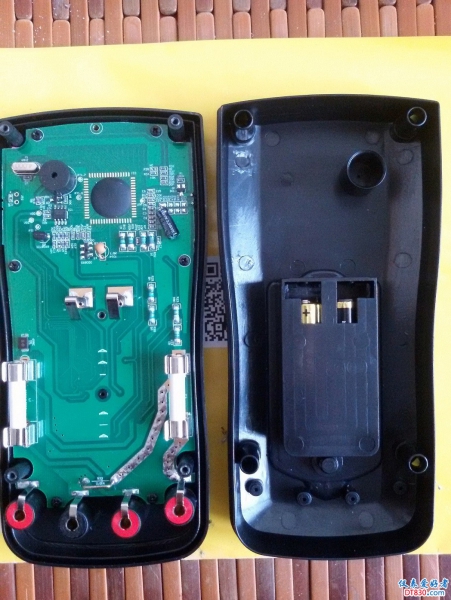

拆机后全图

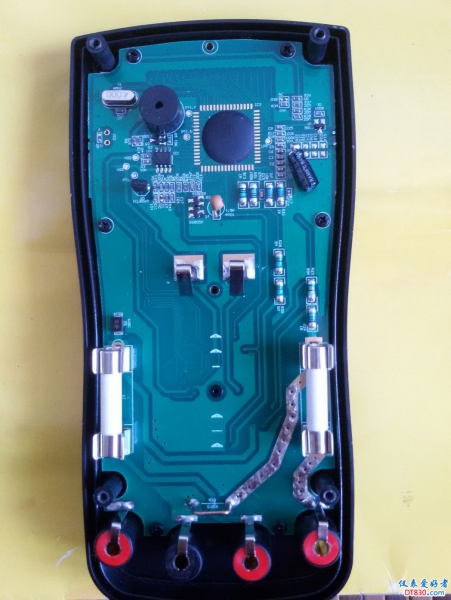

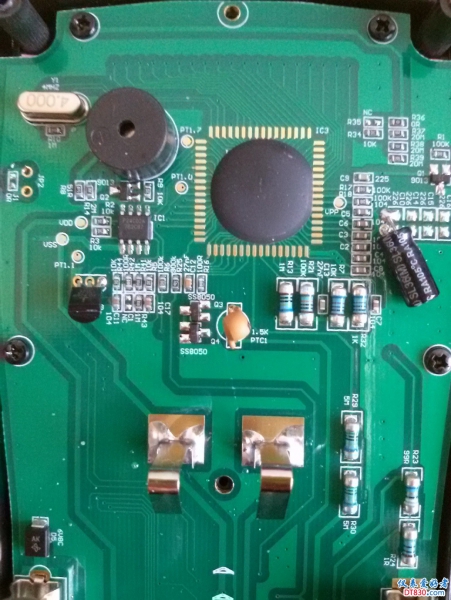

PCB板高度集成，看上去比较空，单片机
外围元件很少。

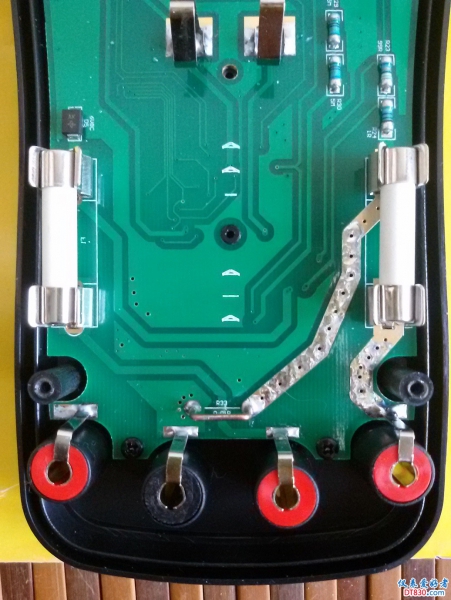

两个陶瓷保险丝很人性。

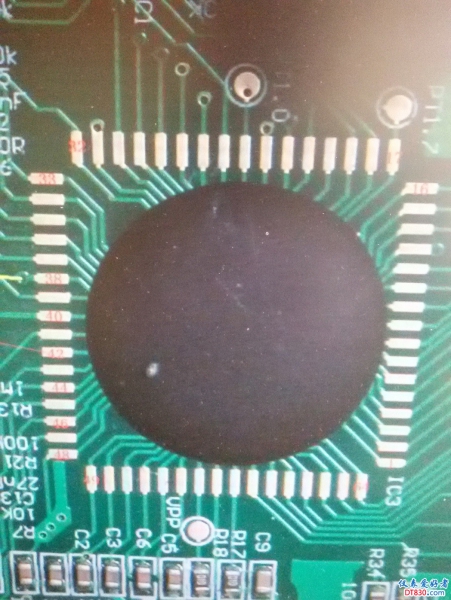

软封芯片很圆，并留有硬封焊盘。

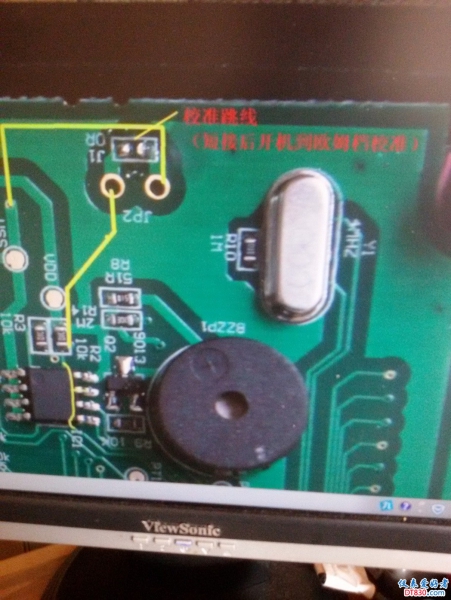

此处校准跳线，短接后开机到欧姆档校准。

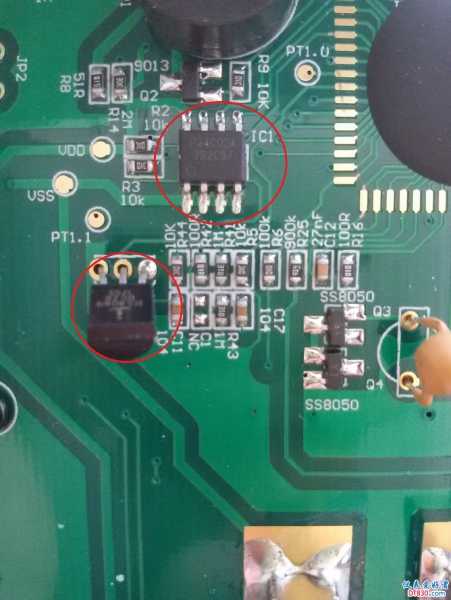

数据存储24c02和1.2v电压基准。

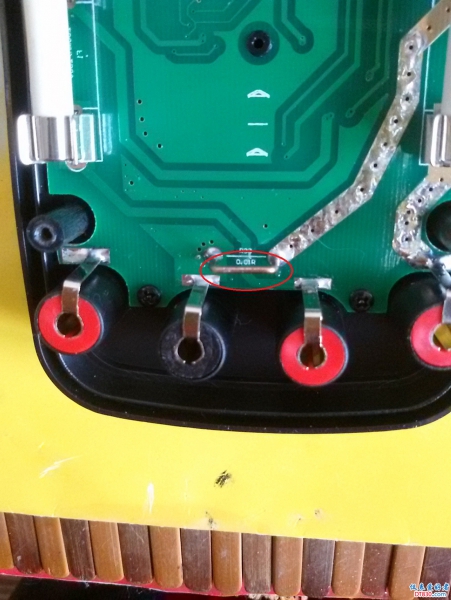

0.01欧分流电阻，上面掐痕已校对过。

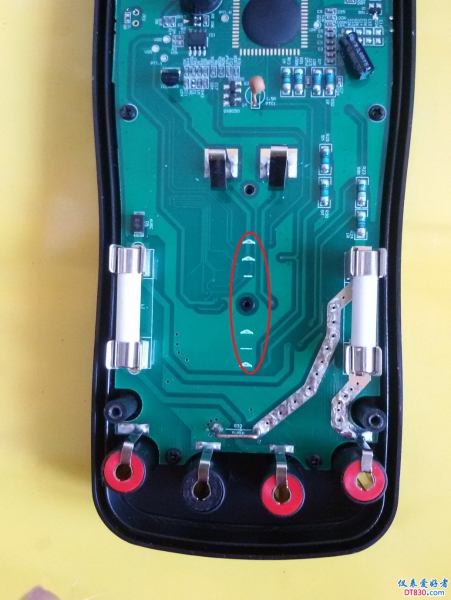

非常少见的记载换挡开关v片的丝印。

PCB板所有零件全部有型号丝印，对于了解
维修有很大帮助。

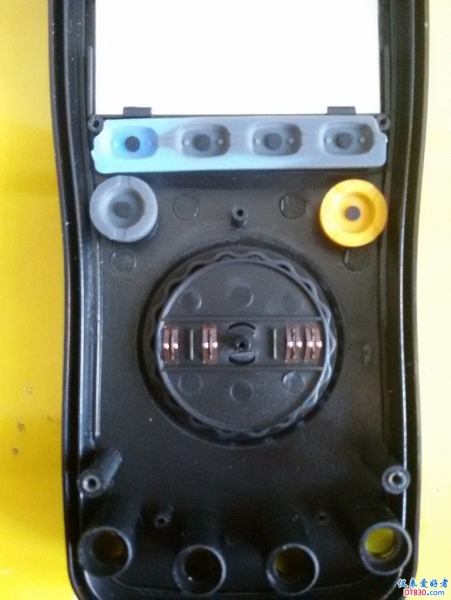

换挡开关不是滚珠加弹簧的，这种定位方式福禄克也在用。

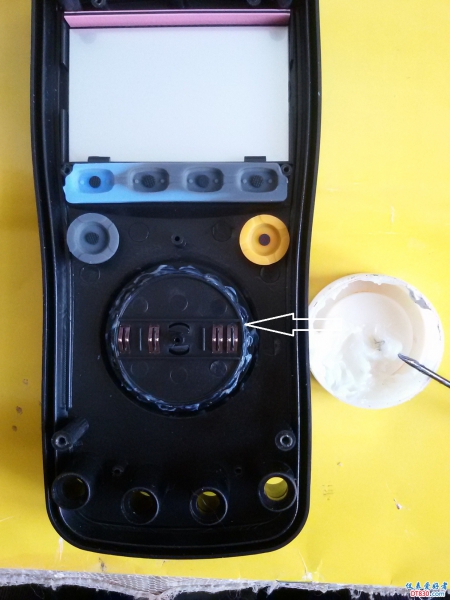

涂润滑脂，手感顺滑很多。

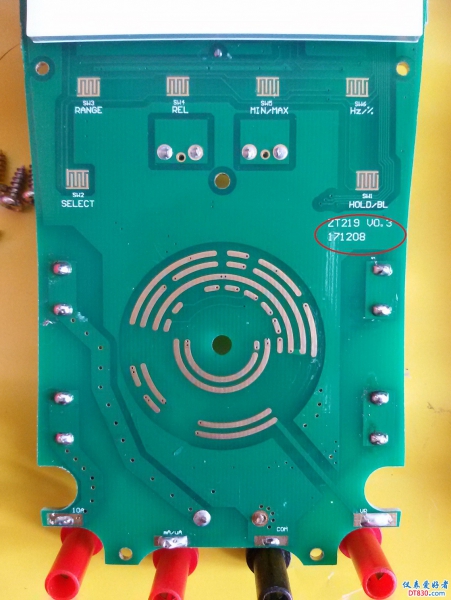

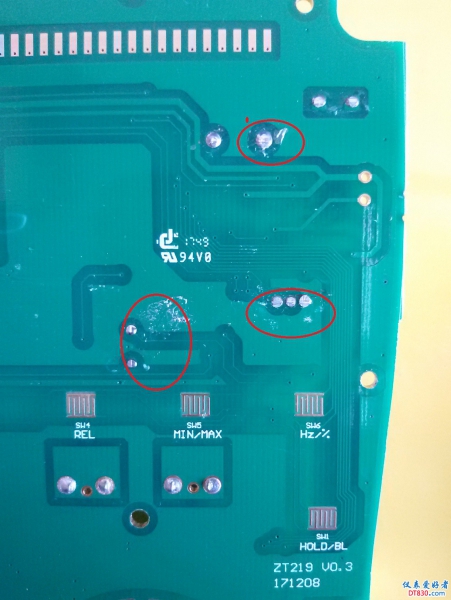

看板号日期刚出厂的。

显示屏后PCB板上焊锡渣差评。

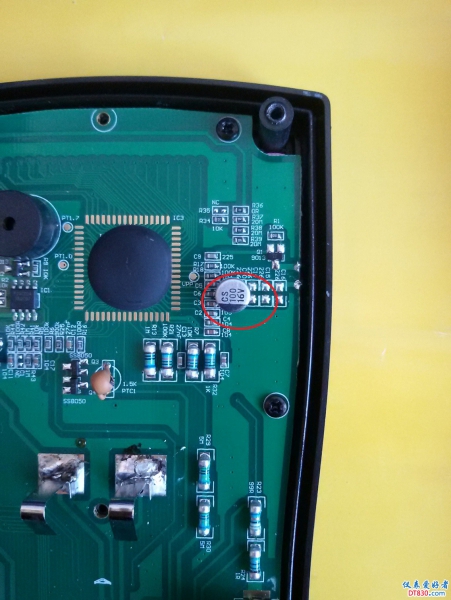

红宝石电容换固定电容好看多了。
总结：由于使用了软调，可每档做数字调整，所以有一定的准确度，2极管档的开路电压为3.23伏，短路电流1.82MA，可点亮所有颜色发光管，屏幕可视角度与反应多的zt111有所改正，正常使用觉不出来。是一款性价比很高的表。

veteran · 发表于 2018-2-14 21:09:36

拆解的很详细！

勇闯沙滩 · 发表于 2018-2-15 08:47:42

veteran 发表于 2018-2-14 21:09
拆解的很详细！

春节快乐。PCB板高度集成，看上去比较空，单片机外围元件很少，太精细分析没那技术。

PHP99 · 发表于 2018-2-15 20:36:28

春节快乐。春节快乐。

勇闯沙滩 · 发表于 2018-2-16 07:52:51

PHP99 发表于 2018-2-15 20:36
春节快乐。春节快乐。

同乐乐乐-----------------------------------------------------------。

线圈加矿石 · 发表于 2018-2-17 21:24:38

春节快乐!
楼主展现的ZT-219内部问题,看得叫人心酸,有那么多一心为众仪,提了那么多忠恳意见的坛友.众仪的IS9001质量控制系统应该在飞速的运行,PDCA不停在滚动.质量在不断的提升中.众仪拿了这么多表出来,应该是想提高产品质量的.不然这种低级错误重复犯给人的是什么...

勇闯沙滩 · 发表于 2018-2-18 07:46:16

春节快乐!看的很细，厂家应该反思一下，提高产品质量。萝卜快了不洗泥不利于发展进步，小问题能反应出管理的意识。

jsycwnw · 发表于 2018-2-18 10:50:41

谢谢分享！拆解说明详细

勇闯沙滩 · 发表于 2018-2-18 15:47:04

jsycwnw 发表于 2018-2-18 10:50
谢谢分享！拆解说明详细

谢谢春节给个【红包】。

roromiao · 发表于 2018-2-18 21:15:03

看看原来研究的如此透彻!
学习学习!!
