再次折腾6F22 锂电池升压版6F22。
1
2
3
4
/ 4 页
下一页
返回列表
再次折腾6F22 锂电池升压版6F22。
[复制链接]
snowrose2000
当前离线
积分
4002
snowrose2000
发表在 2018-2-12 23:43:39
|
显示全部楼层
|
阅读模式
电子产品
行为类别:
改装_制作
电子品牌:
DIY自制
产品类别:
充电器(头,宝)_电池
电子产品型号:
6F22 9V电池
是否拆机:
有拆机
头一阵做了个2032版的6F22 链接
http://www.dt830.com/thread-628-1-1.html
想起来前两年折腾了个锂电池升压版的,发上来分享下。
用锂电池升压到9V,最重要的一点就是空载电流一定要小。效率都无所谓。以前用过几种芯片,空载时候电流都不小。有的几百uA,有的1mA。。。。不加开关的话,都不太适合。突然间想起以前做移动电源的时候,用MOS做了个软开关。可以大大降低空载电流。于是,这次用了个三极管。效果明显,从几百uA,一下降到1uA
升压IC拆自充电宝,型号记不清了。。。
2.3-6V输入,最高输出26V,5V输出最大电流2.6A,最高效率92%。可设置输出电流,电池低压保护。

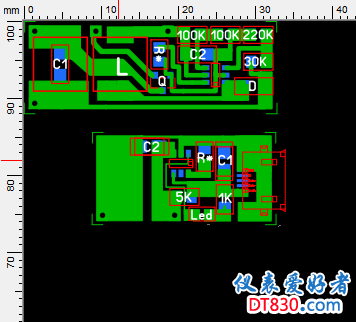

电路板分两部分,上面是升压部分,下面是充电部分。为了按照9V电池的体积,最大化锂电池空间,只能做成两块。

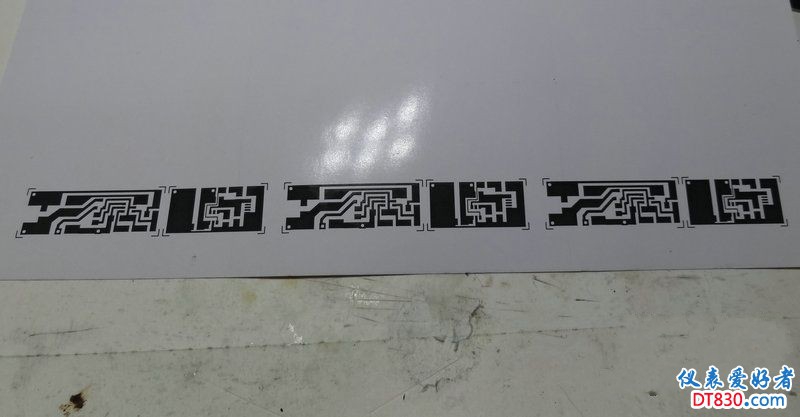

打印出图纸,准备热转印。

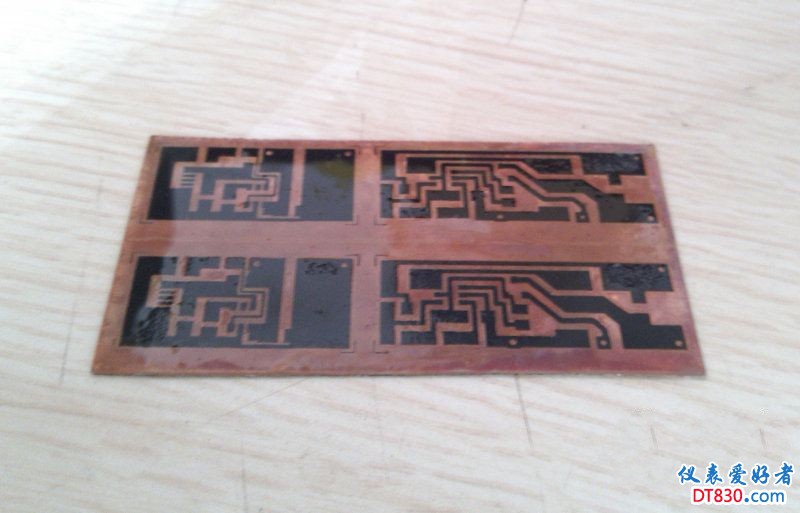

转印好的覆铜板。

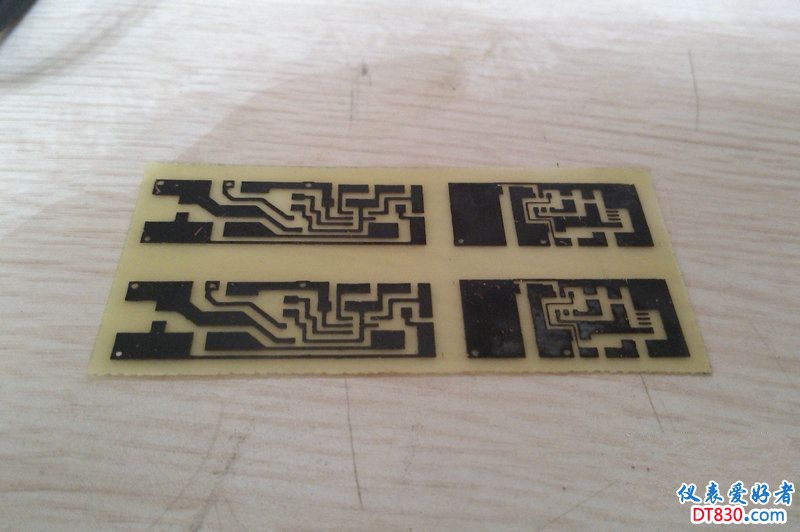

腐蚀好的覆铜板。

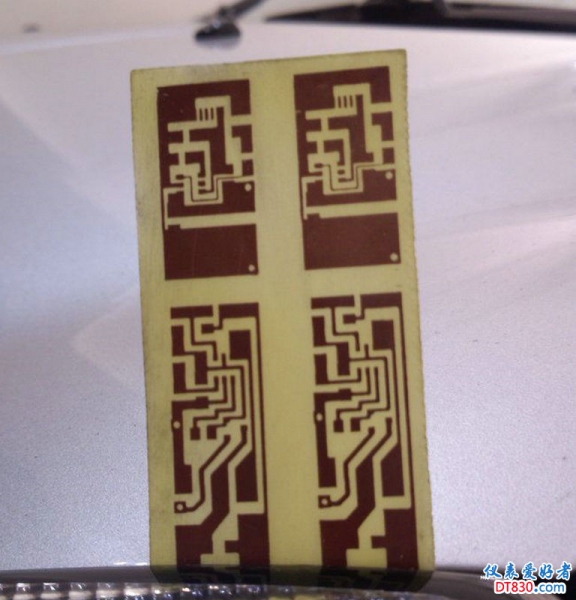

检查一下有无断线。

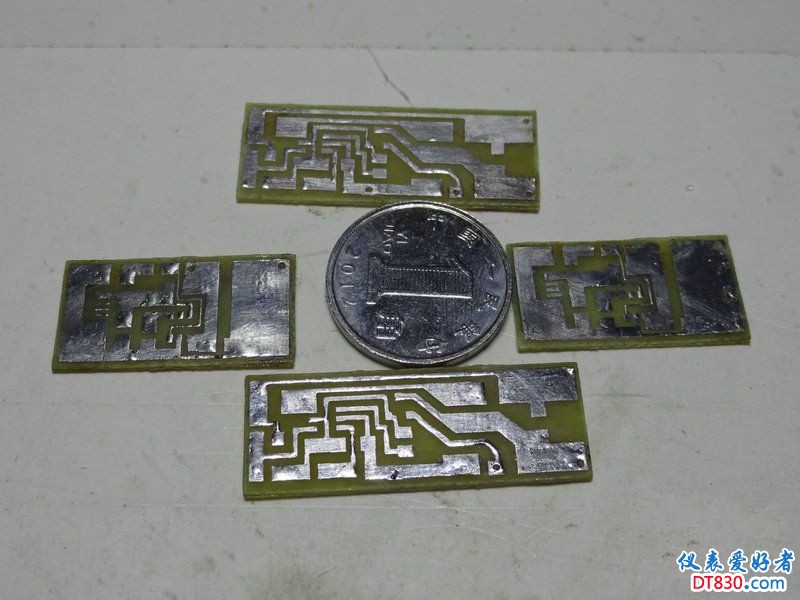

裁剪,上锡。

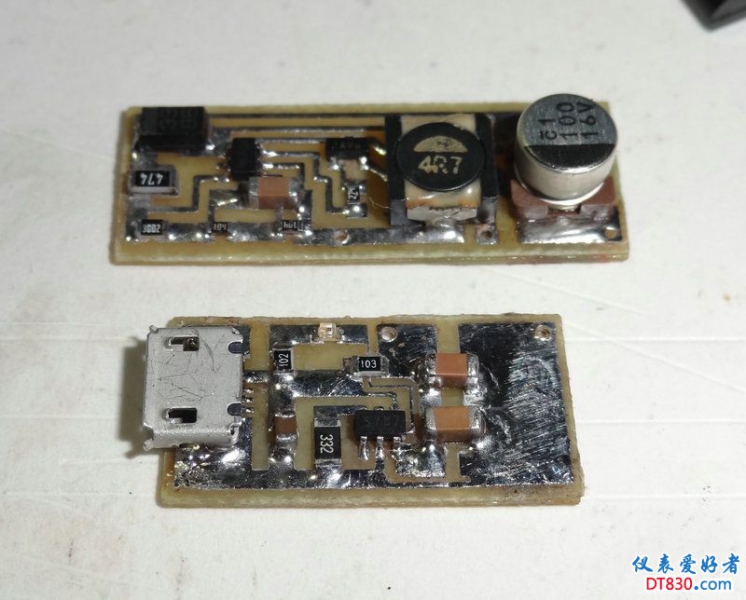

焊好所有零件。上面那块为升压板,下面是充电板。充电IC用TP4057

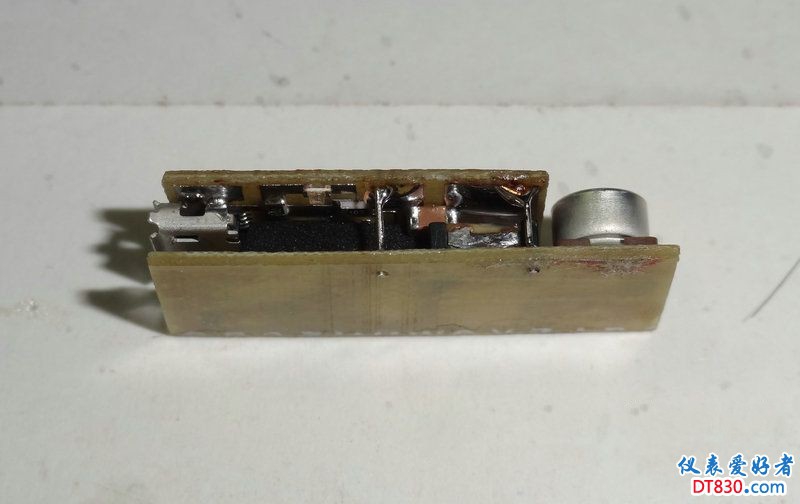

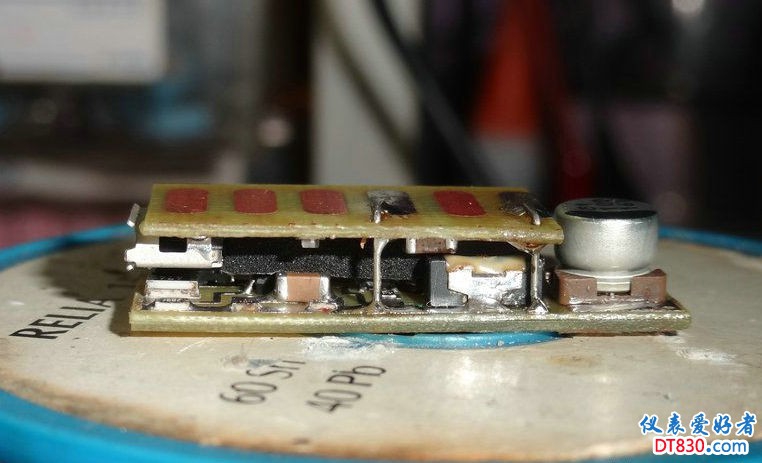

两块电路板合体。
中间夹一层硬纸板绝缘。

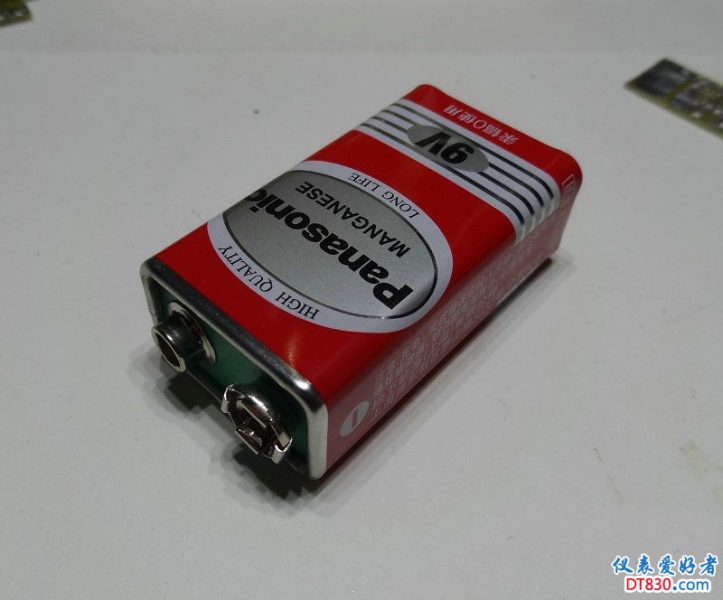

找个没电的6F22

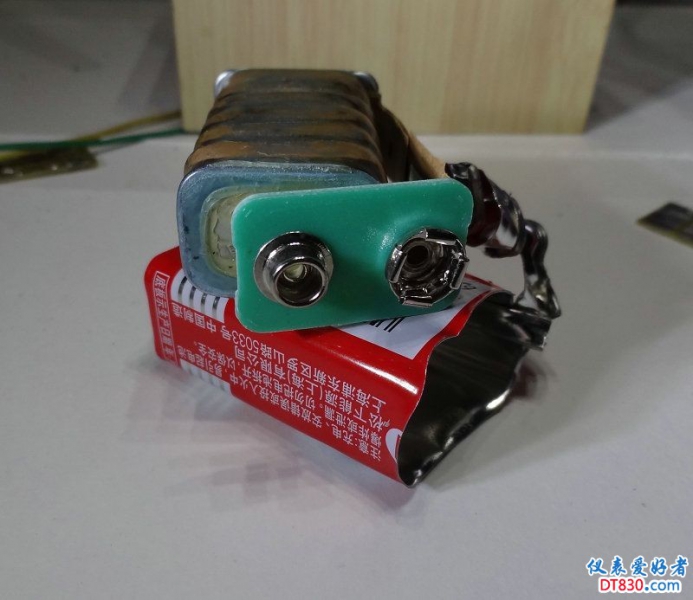

扒皮,只要电池扣。

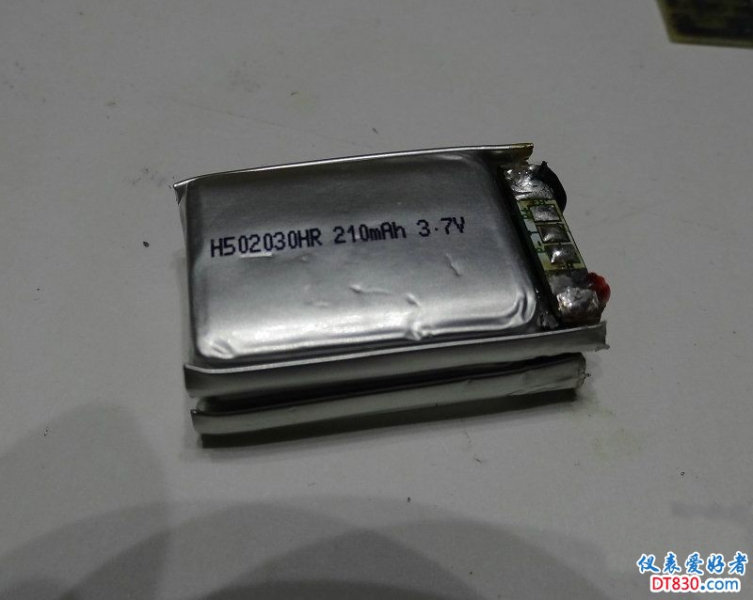

两块210mah的小锂电池并联起来。体积很理想。
用塑料板按照6F22的尺寸粘个盒子。
事先没考虑电池体积和外壳体积。。。所以电路板后期又修改了下。

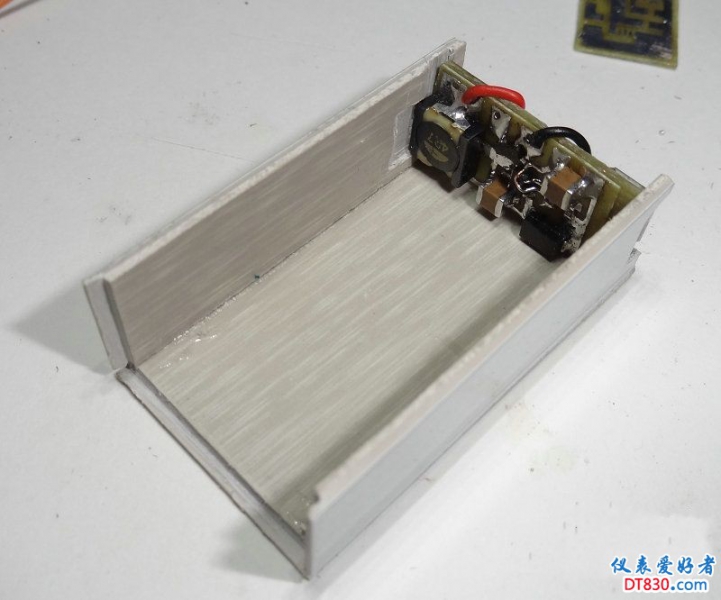

电路板放到盒子最底部。

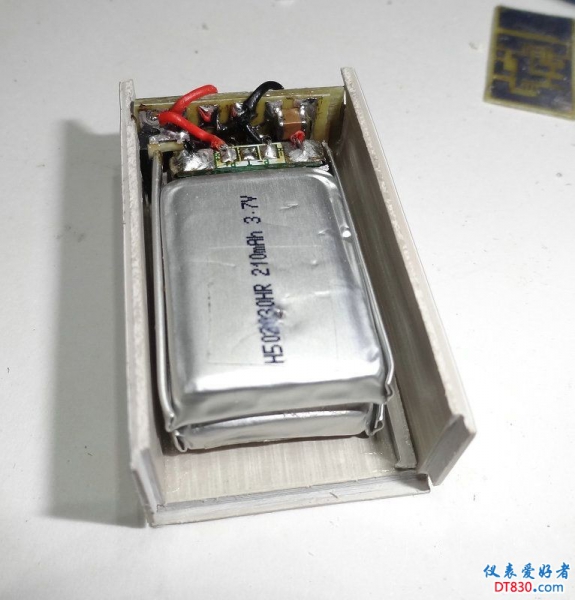

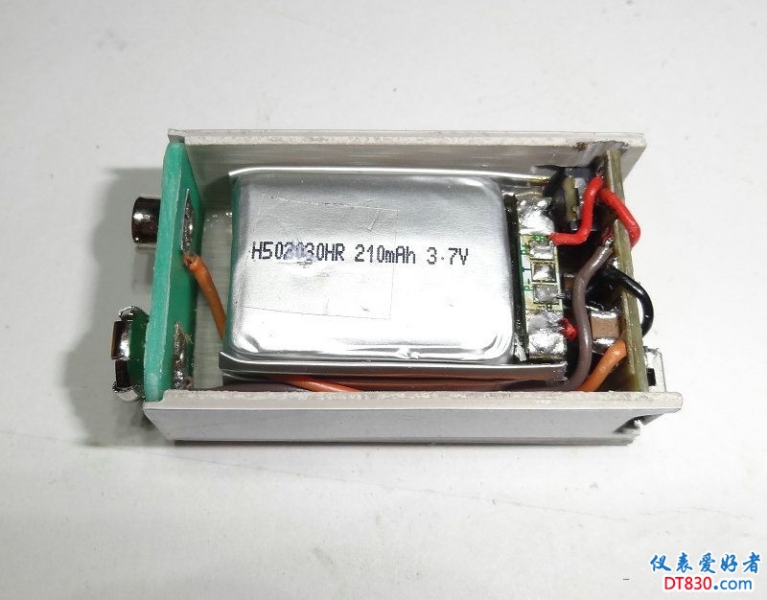

装好电池。
装好电池扣。

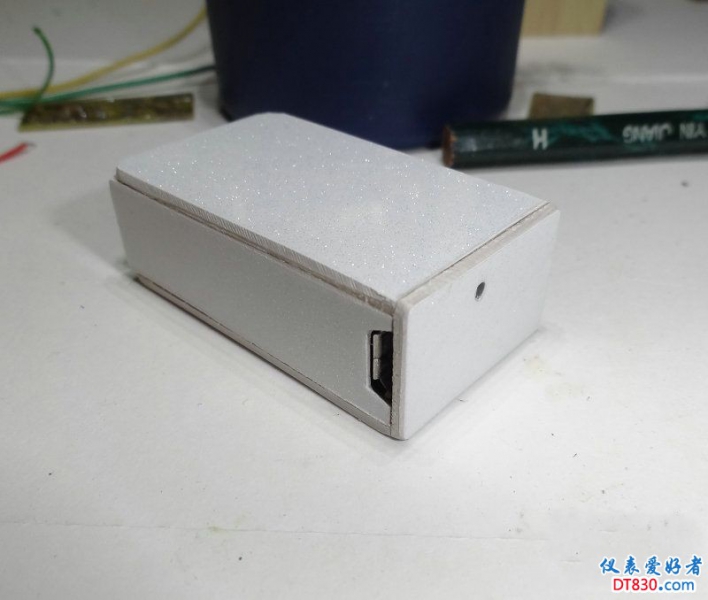

壳子底部开口,充电口为micro usb。

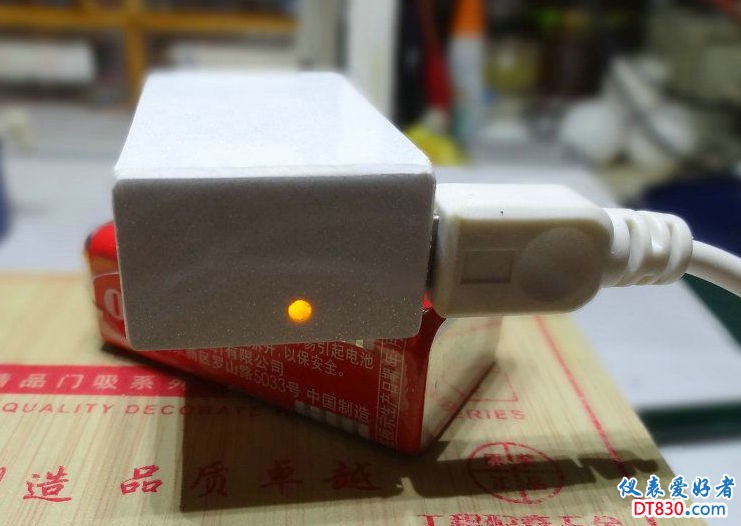

充电中。指示灯单色的。充电时点亮,充满灭灯。

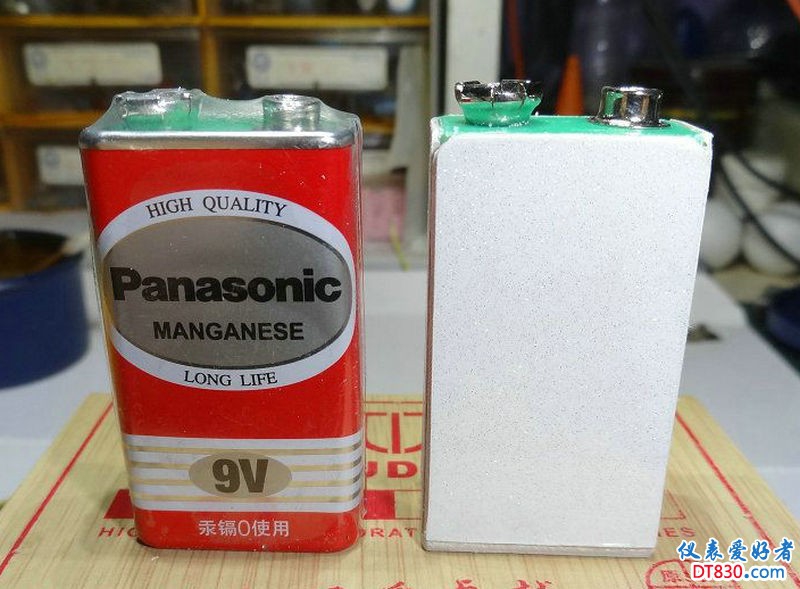

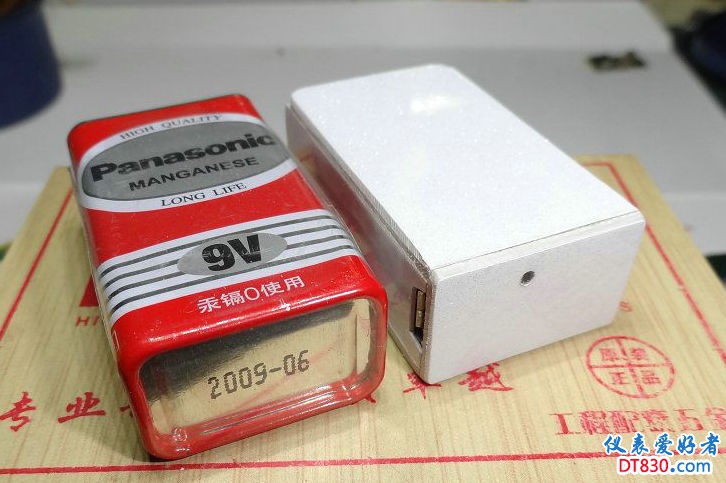

和6F22放一起比一下,高了一点点。。。不过没什么影响。
已有3人评分
金钱
理由
shaoziyang
+ 20
独坐渔舟的老叟
+ 80
43545
+ 9
很给力!
查看全部评分
总评分:金钱
+109
回复
举报
atz123
当前离线
积分
5598
atz123
发表于 2018-2-13 08:55:06
|
显示全部楼层
大牛啊!收藏下,研究好了也做一个!谢谢
回复
举报
勇闯沙滩
当前离线
积分
14899
勇闯沙滩
发表于 2018-2-13 13:18:54
|
显示全部楼层
这么费事还不如两个锂电池直接接上完事,2600MAH两个用胶带往表上一粘,充电都非常方便。
回复
举报
有点好耍
当前离线
积分
100
有点好耍
发表于 2018-2-13 14:47:44
|
显示全部楼层
发个电路图嘛,特别是升压部分的。
回复
举报
43545
当前离线
积分
5653
43545
发表于 2018-2-14 10:24:48
|
显示全部楼层
9V电池的手工艺品做得不错
回复
举报
PHP99
当前离线
积分
298
PHP99
发表于 2018-2-15 20:45:26
|
显示全部楼层
做得不错
做得不错
回复
举报
5448
当前离线
积分
2747
5448
发表于 2018-2-20 09:12:39
|
显示全部楼层
求包邮,求赠送
回复
举报
wanwenhao1
当前离线
积分
1376
wanwenhao1
发表于 2018-3-18 13:50:26
|
显示全部楼层
电路图都没有配,虽然楼主幸苦,还是给一个差评!
回复
举报
fengfeizi
当前离线
积分
936
fengfeizi
发表于 2018-4-24 14:30:48
|
显示全部楼层
手工杠杠的......
