撸了一个多功能交流功率电量测试表头，这也算是万用表吧

wgh1027

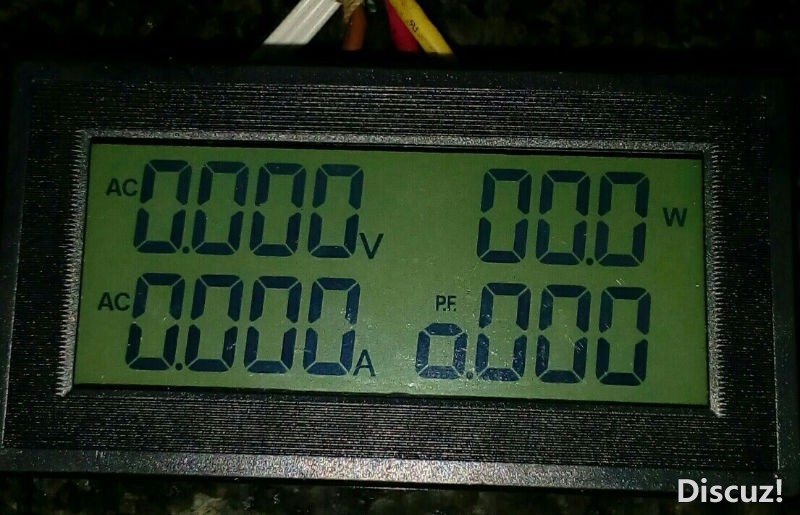

同时液晶屏还有“DC”，和“-”等符号可显示的样子，应该还可以测量直流，只是没有没有资料不知道怎么打开DC功能。

ljs_0437

wgh1027 发表于 2018-5-5 16:51

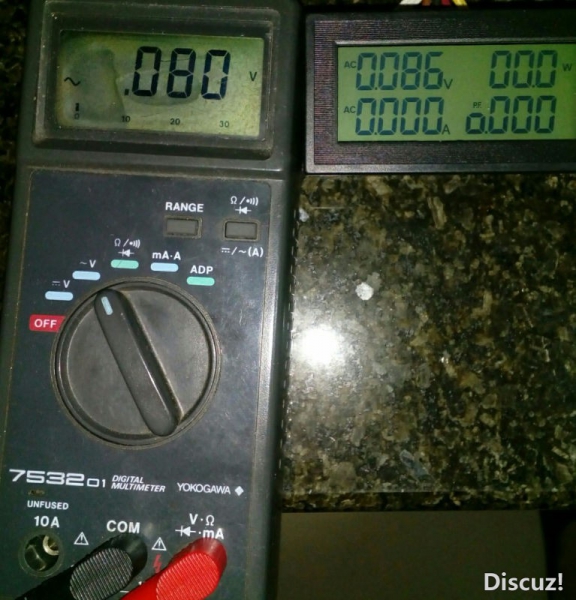

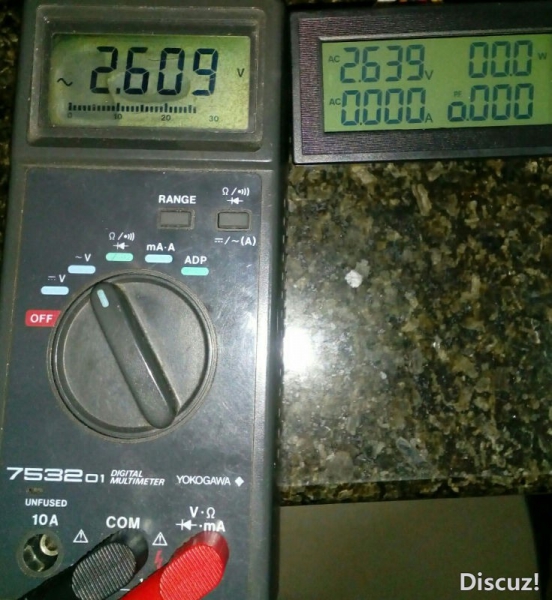

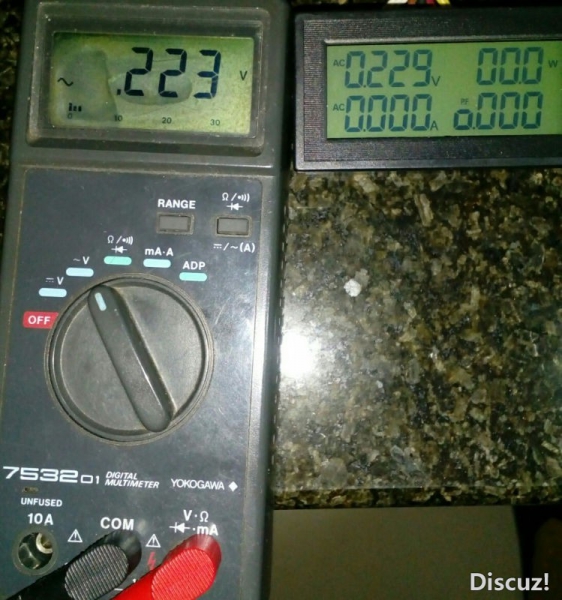

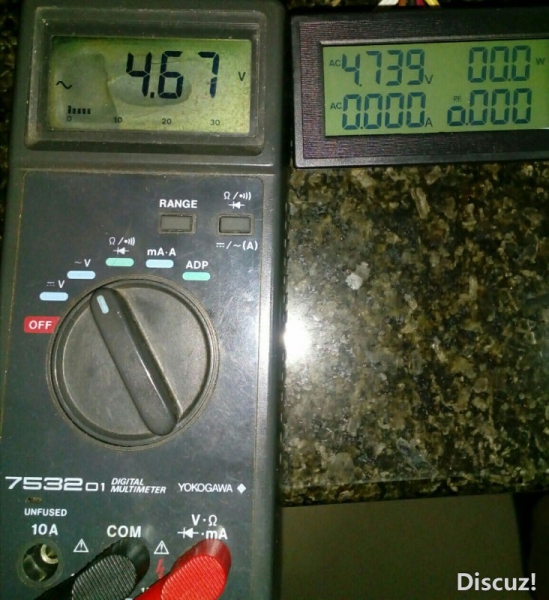

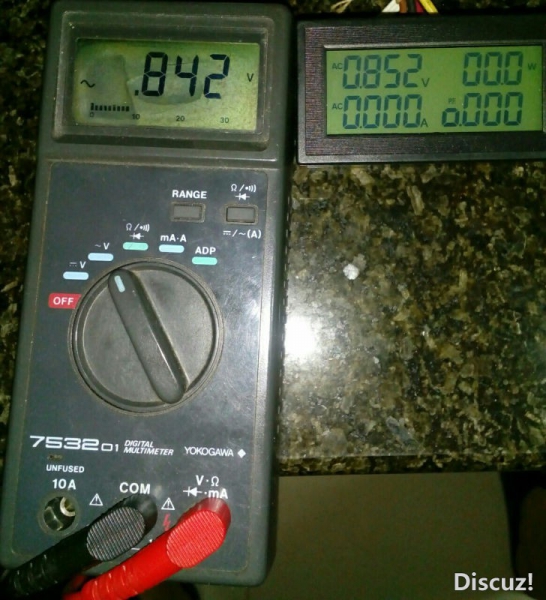

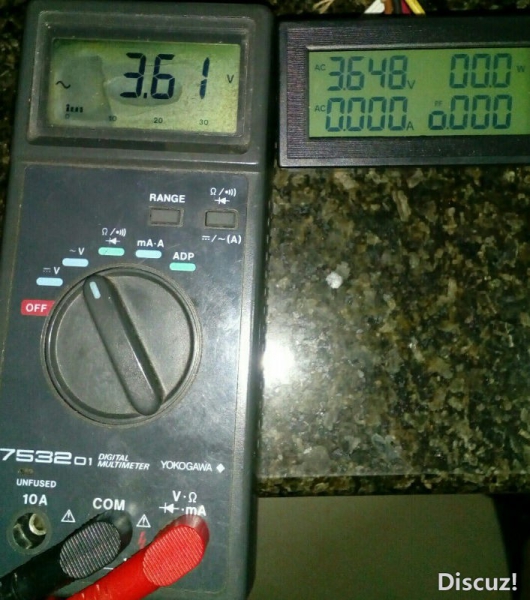

有，我试过了，自动量程，10V以下分辨率是1mV。

那真不错。小巧方便

wgh1027

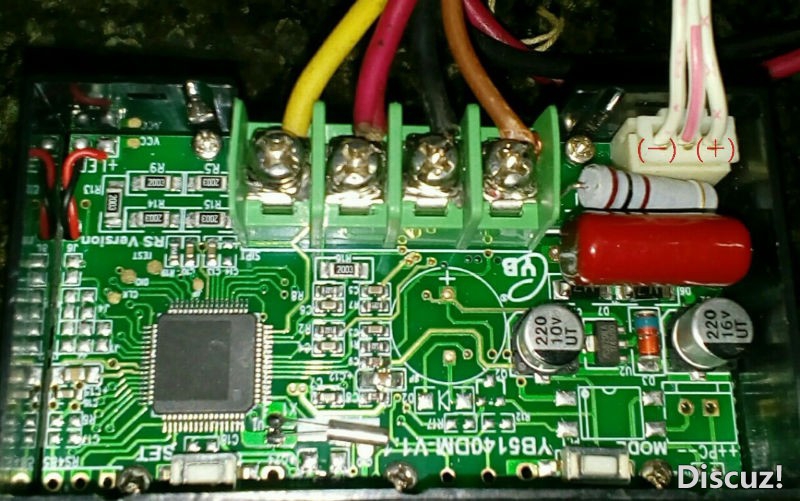

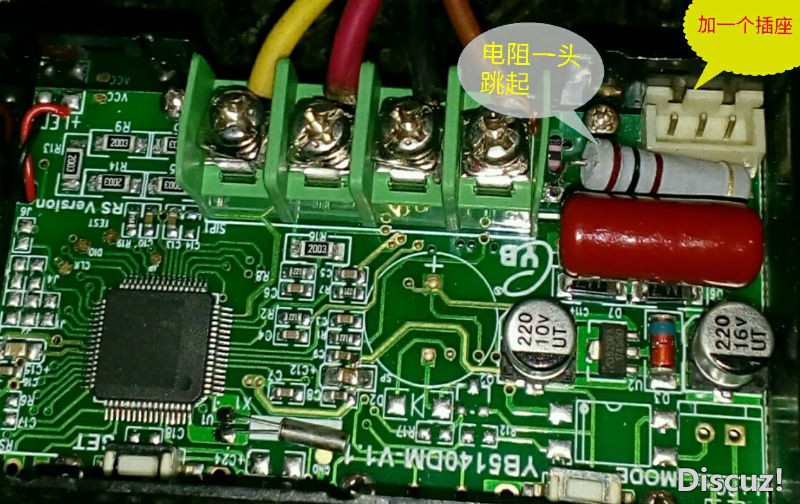

这个裱子改电池供电其实也很简单，电路板原本就预留了电池接口，只有自己加一个插座上去，用6~12V的电池接上就行。
手机发图将就着看。

勇闯沙滩

这表头应该是镶嵌在什么用电设备上，监控几项用电数据，能同时显示4项数据很方便。

rivrz

请问一下第二张图里的这种接线柱的标准接线方法是怎么接？有专用端子么？

wgh1027

rivrz 发表于 2018-5-19 21:44
请问一下第二张图里的这种接线柱的标准接线方法是怎么接？有专用端子么？

...

就是一般的3P排线插座，很常用的，很多电路板都可以见到。图上的极性是左(－)，右(＋)，中间(空)。

wgh1027

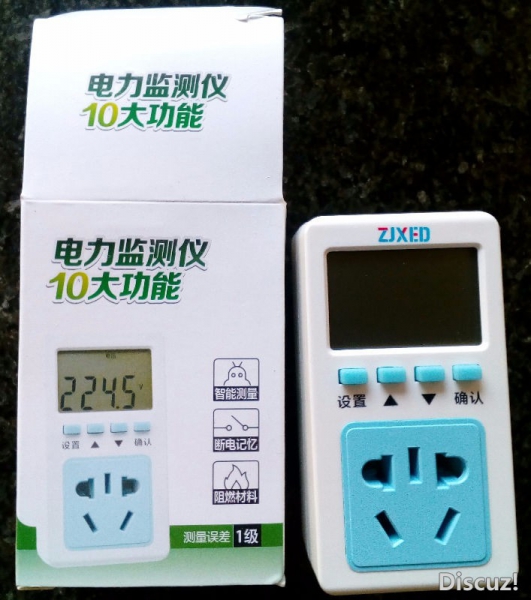

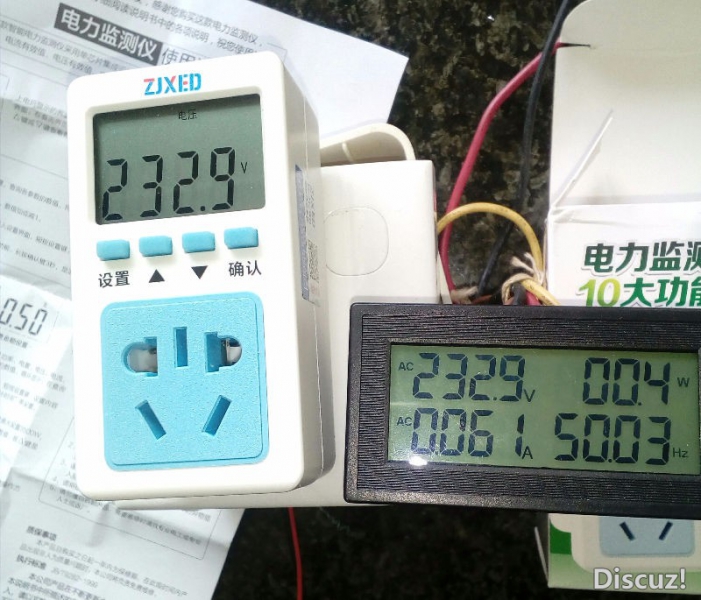

又撸了一个功率计插座，发现这俩家伙测量电压惊人一致，因而我相信我用了多时的万用表是不准的。或者说可以用这俩做标准表了吧！

rivrz

wgh1027 发表于 2018-5-20 13:30
就是一般的3P排线插座，很常用的，很多电路板都可以见到。图上的极性是左(－)，右(＋)，中间(空)。
...

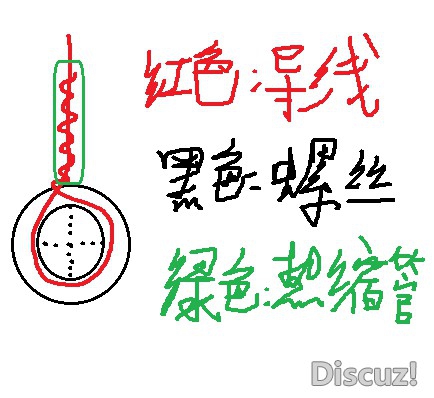

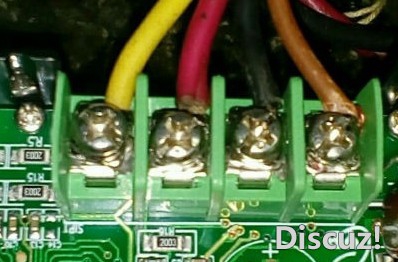

不好意思，是我没表达清楚。其实我指的是这4个接线柱。前两天家里买了个无线遥控模块，里面就是4个这样的接线柱。不知道标准接法应该是怎样的。我最后的接法是：先在多股软铜线头上上了些锡变成硬线，然后把接线柱螺丝拧下来，用钳子夹着镀了锡的线头在螺丝上拧一圈，然后把多余的导线绕在来向的线上（见下图），然后用热缩管包住，最后把接线柱螺丝拧回去。感觉应该用起来不会有什么大问题，不过还是想知道这种接线柱有没有标准接法？如果有的话是什么样的？是不是应该接某种型号的端子？比如某尺寸的U型端子之类的？或者别的

rivrz

wgh1027 发表于 2018-5-20 14:37
又撸了一个功率计插座，发现这俩家伙测量电压惊人一致，因而我相信我用了多时的万用表是不准的。或者说可以 ...

之前也关注过这个东东，很多人说北电的好，不过好像说功率小到一定程度就测不出了，高手会diy改一下。不知楼主这个有没有类似问题？

喜欢就好

误差大了点
