众仪电测ZTX万用表，终于等到你！

snowrose2000 · 发表于 2018-5-26 00:25:35

手机，你们有iPhoneX，显卡，你们有GTX，万用表？我有众仪电测ZTX。你有么

等了两个月，终于等到了ZTX！

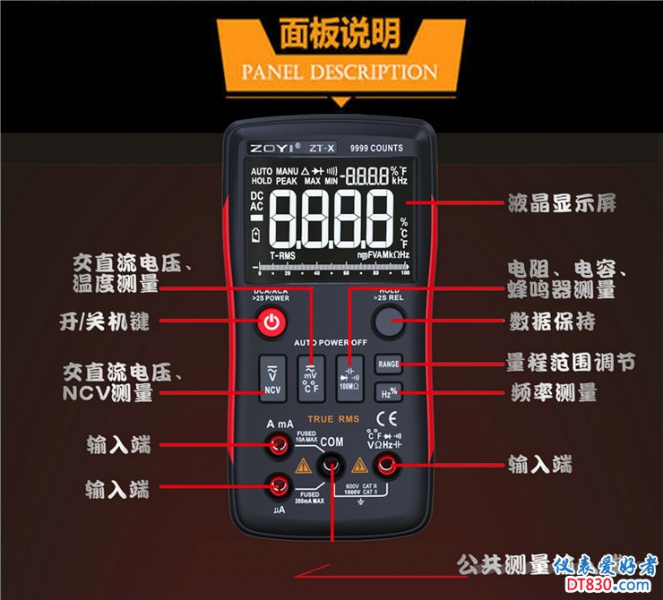

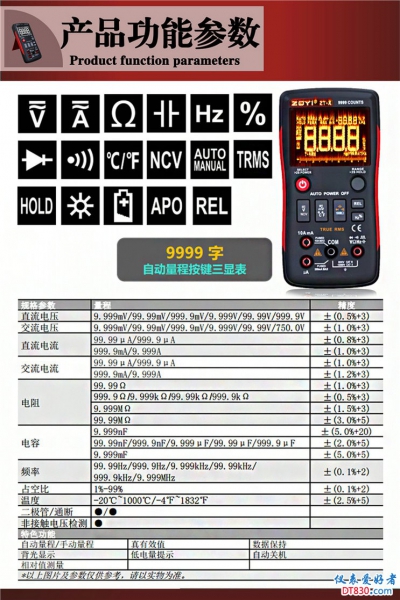

先上点海报！

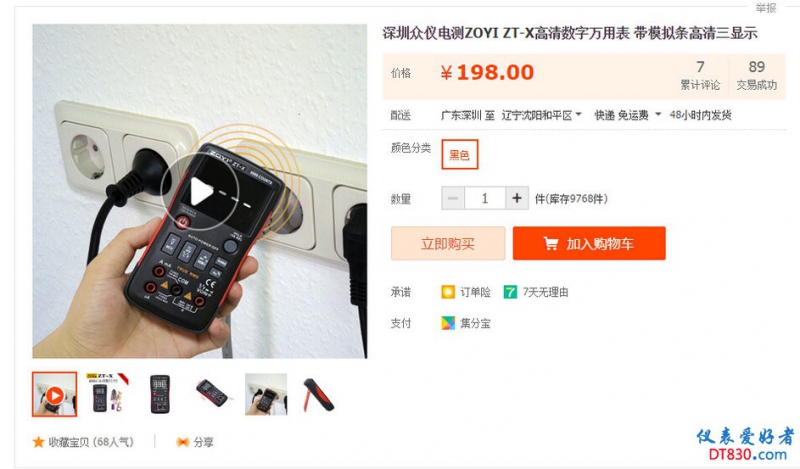

官方淘宝售价198元。https://item.taobao.com/item.htm?id=569827593826&qq-pf-to=pcqq.c2c

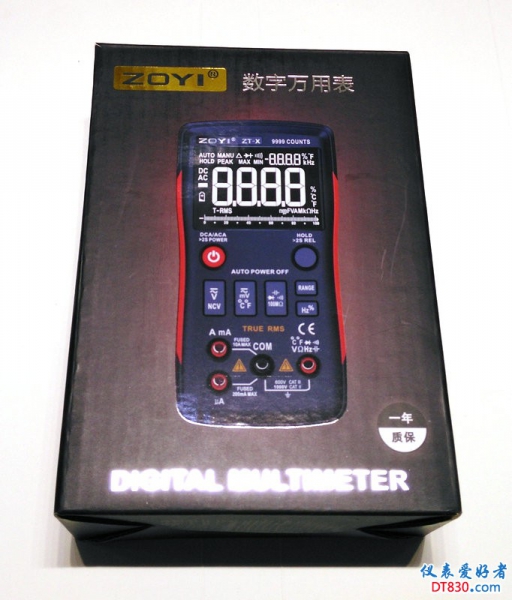

ZTX的包装和之前的完全不一样了。


打开包装盒，没有收纳包了。取而代之的是一个收纳袋。


ZTX的外观和之前的产品相比也是彻底改变了。

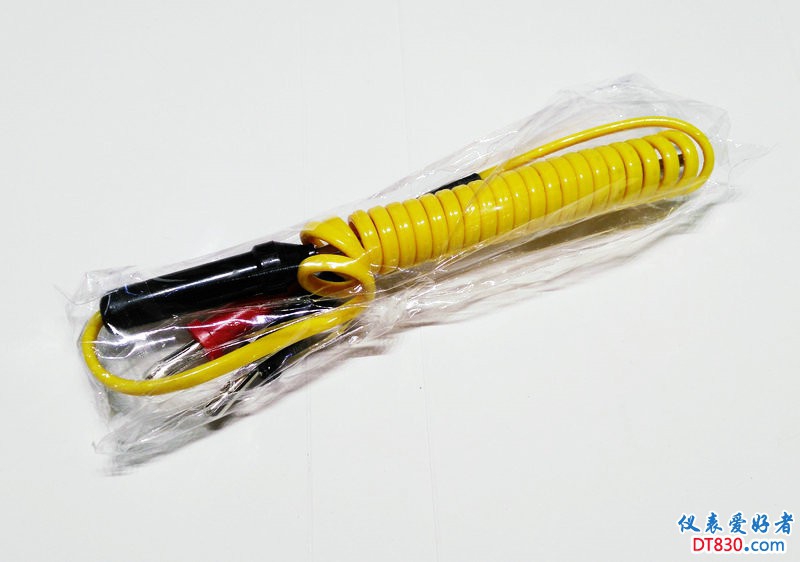

自带的温度探头。

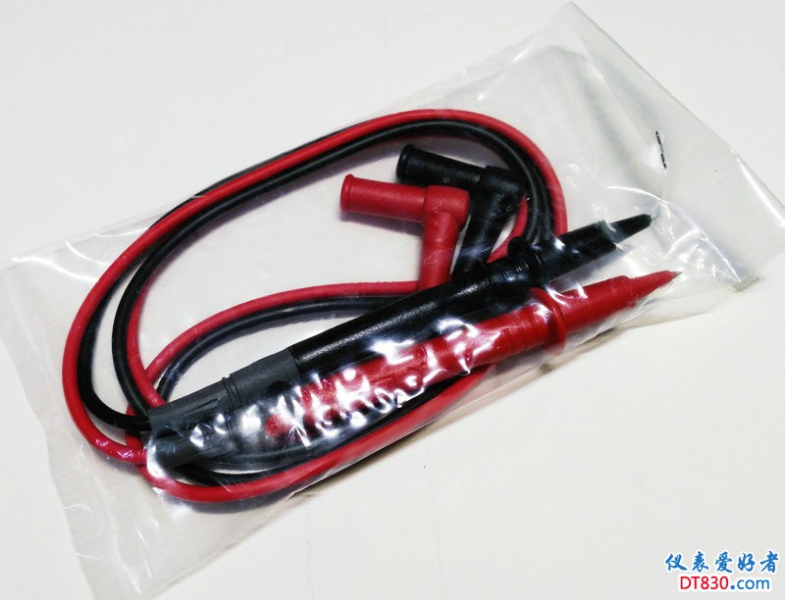

表笔。


使用手册。


保修卡。

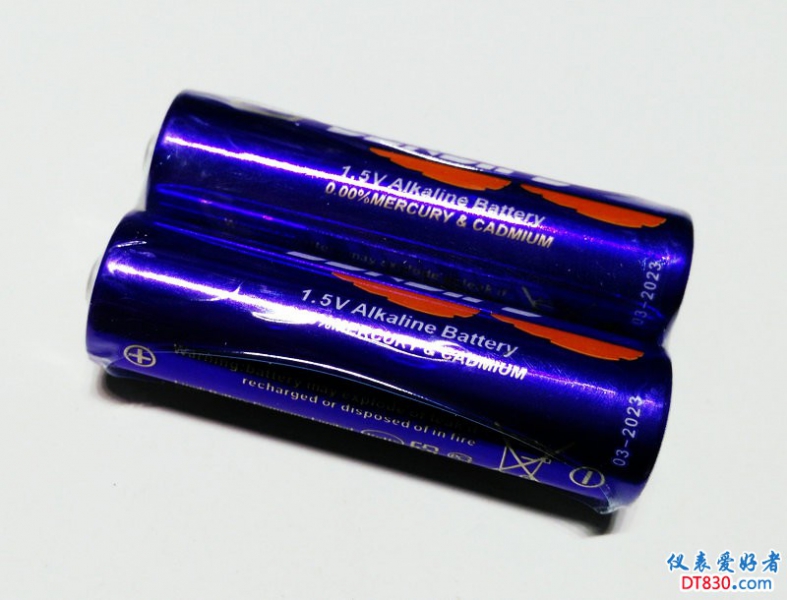

还附赠了两节AA碱性电池！


看上去像不像彩屏？实际上这是一块超黑底反显液晶屏。

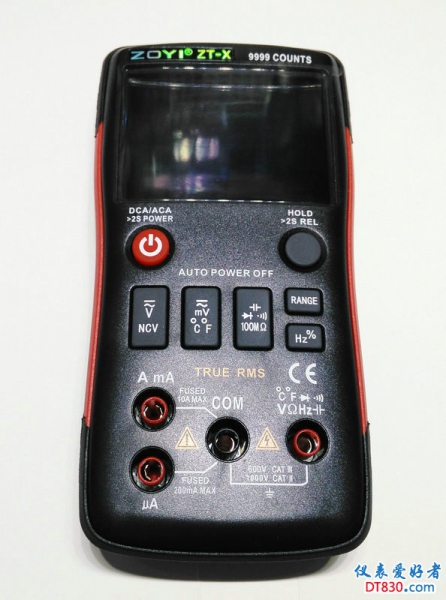

黑色外壳+黑色屏，外观一致性很好！

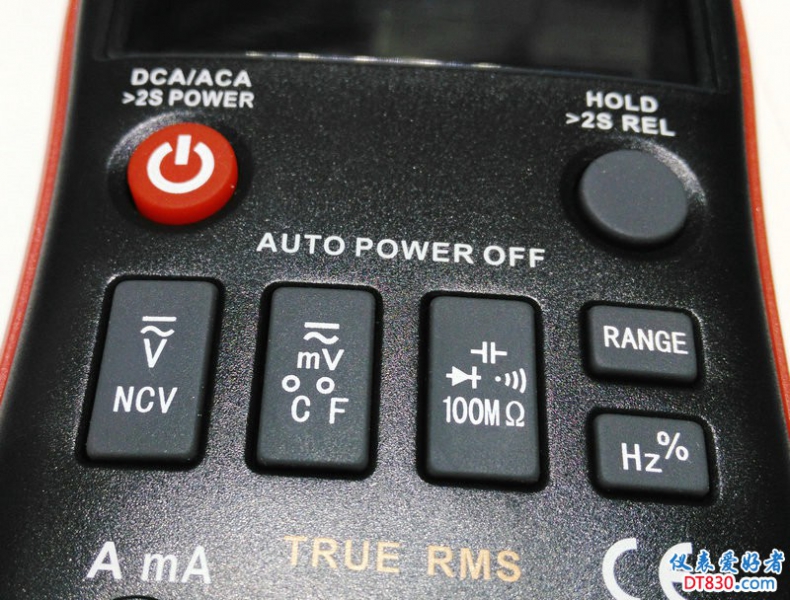

全按键切换，再也不用担心转盘触点磨损，接触不良了！

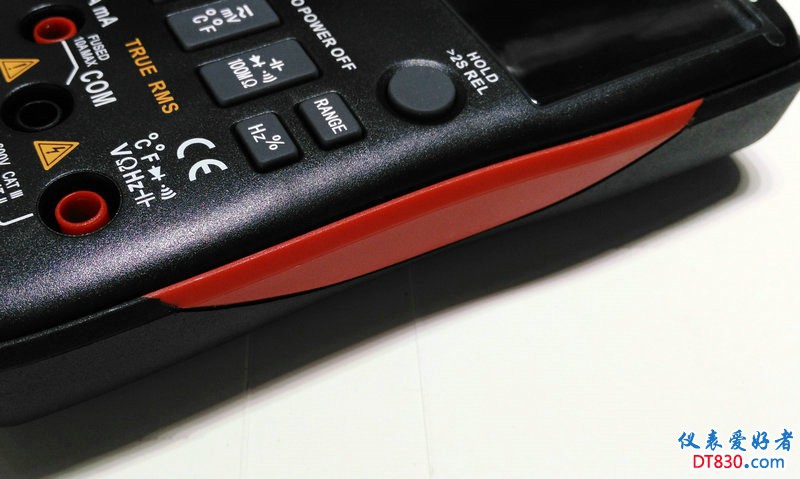

后壳红色部分为塑料。黑色部分为橡胶材质。

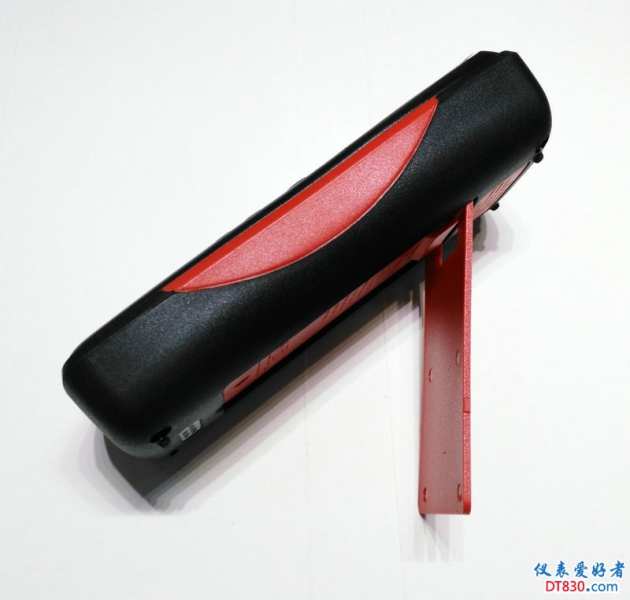

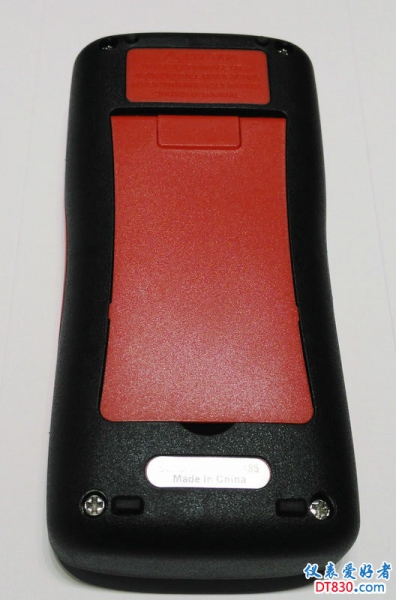

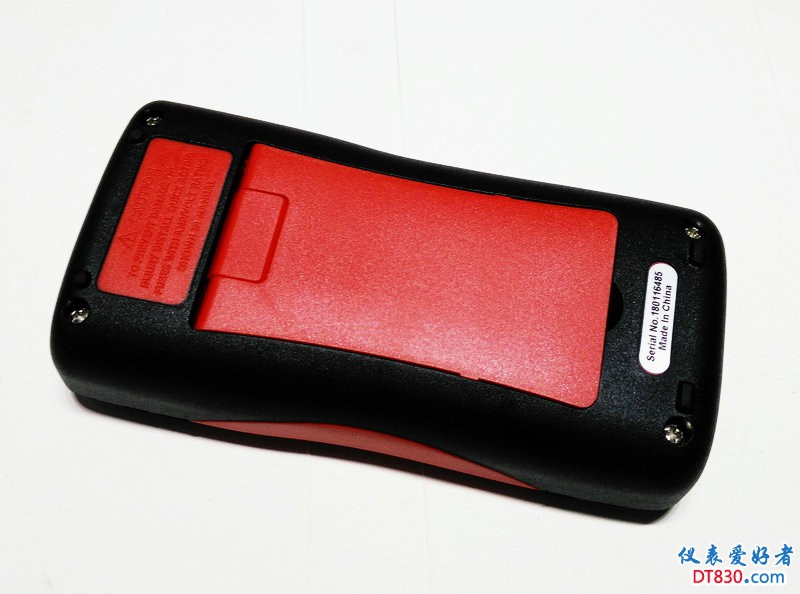

背面。

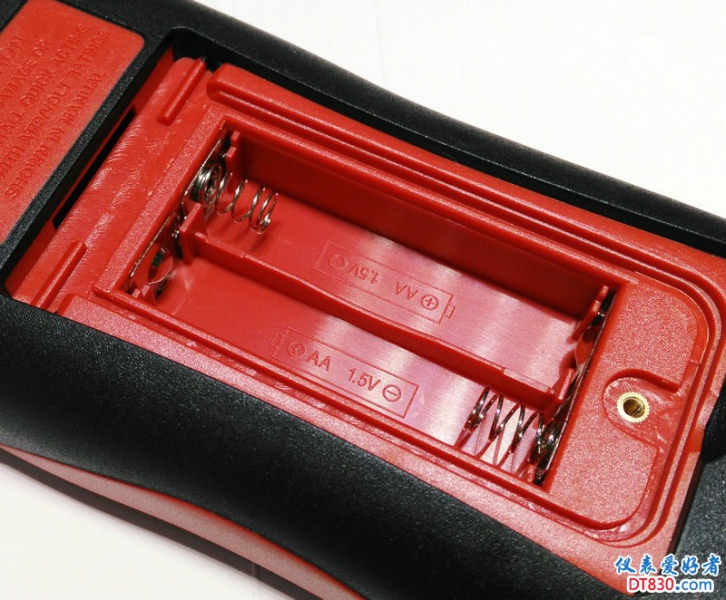

电池仓。

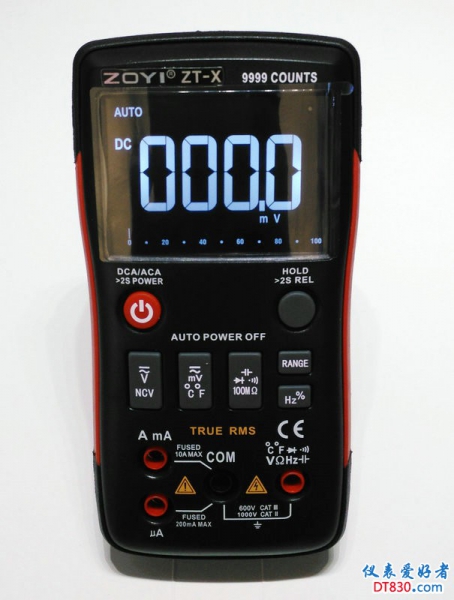

装好电池，开机！


超黑底反显液晶屏显示效果相当不错！可视角度也比之前的几款提高的很多！

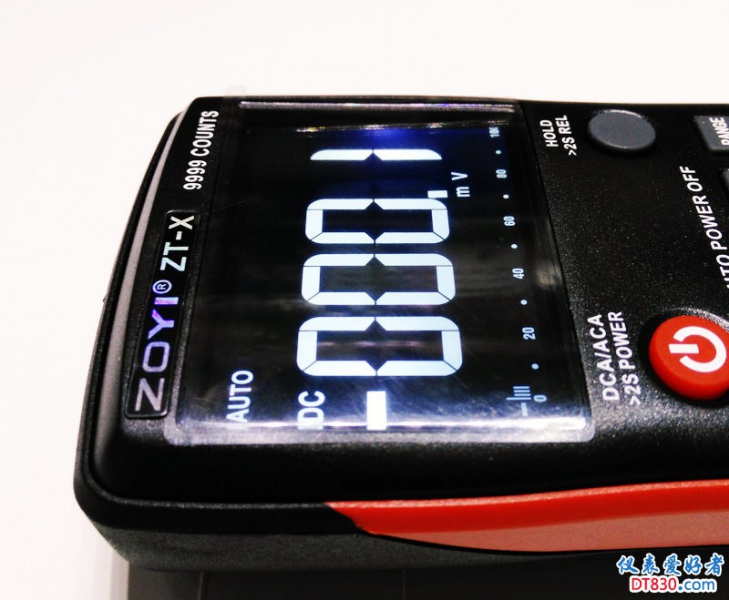

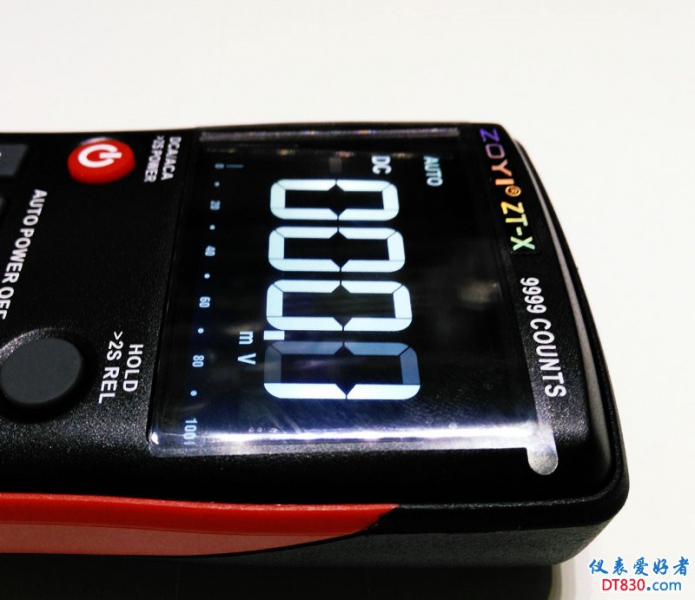

这个角度略差了一点。不过完全不影响阅读。

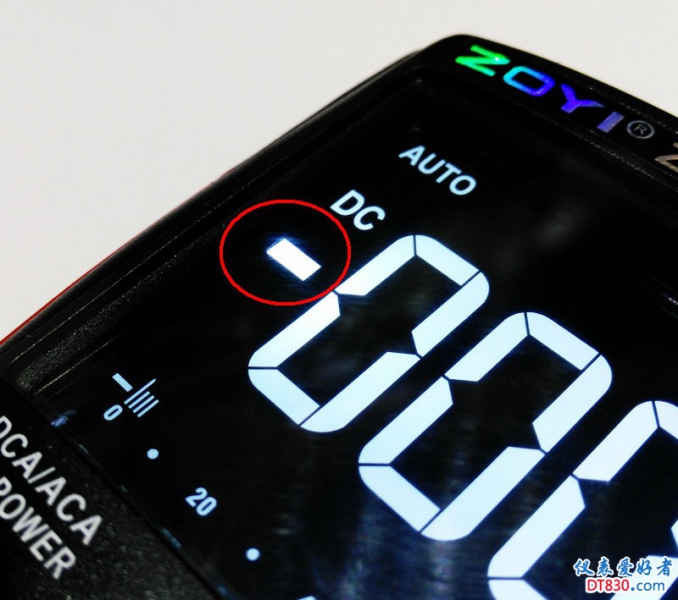

可能是由于距离背光板光源太近的缘故，这个负号显示比其他字符要亮一点。
不过，其他字符的显示亮度还是很均匀的。


看到宣传图的时候以为ZTX个头会很大，和ZT219差不多。

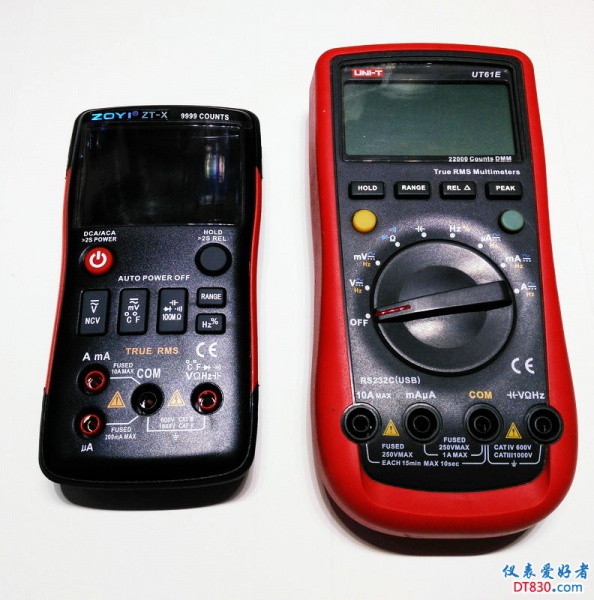

实际上它的个头只比ZT111大一点。和61E放在一起就知道了。

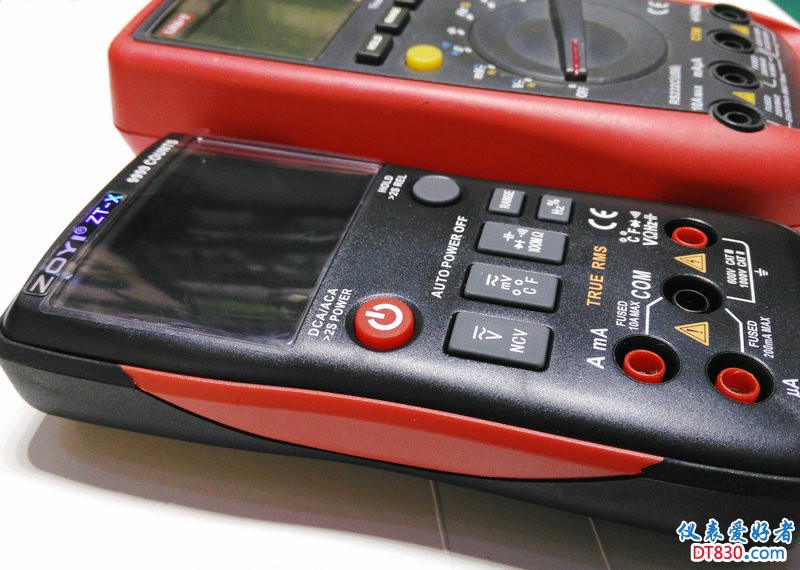

厚度也比61E薄了很多。

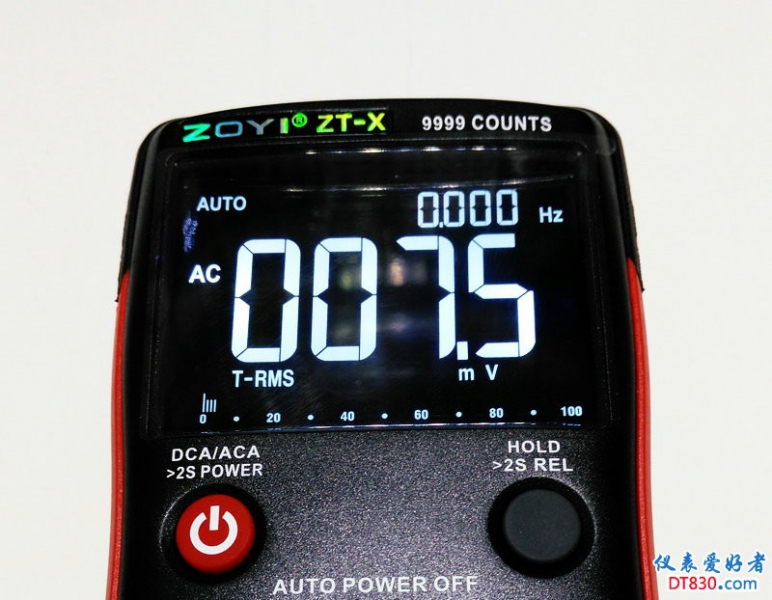

交流档最上面直接显示频率。

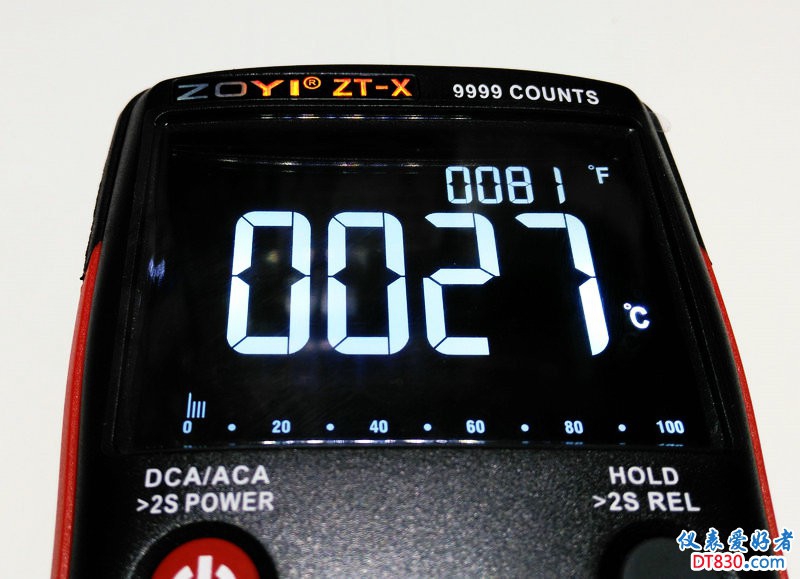

ZTX按键上并没有°C和°F的切换。因为完全没必要了，直接都给你显示出来！

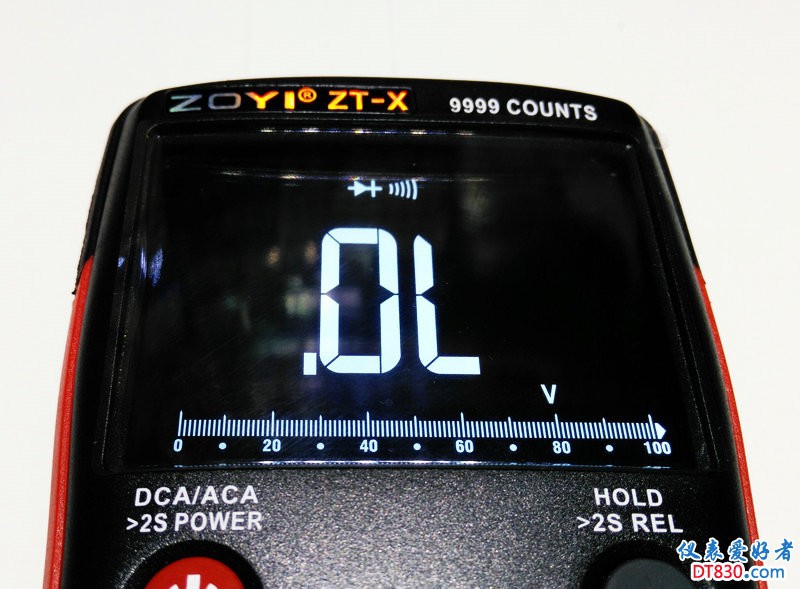

二极管档直接集成蜂鸣功能！


电流档按键在哪？没有？测不了电流？开玩笑！

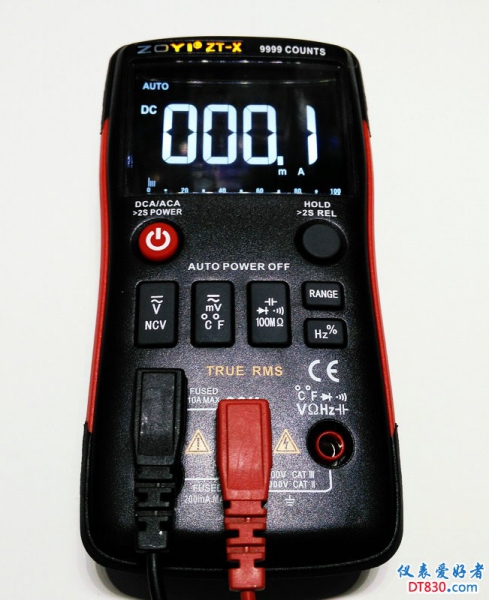

只要把表笔插入电流孔就会自动切换到电流档！
表笔从电流孔拔出自动恢复原档位！这个功能真是太方便了！
请无视插反的表笔。。。

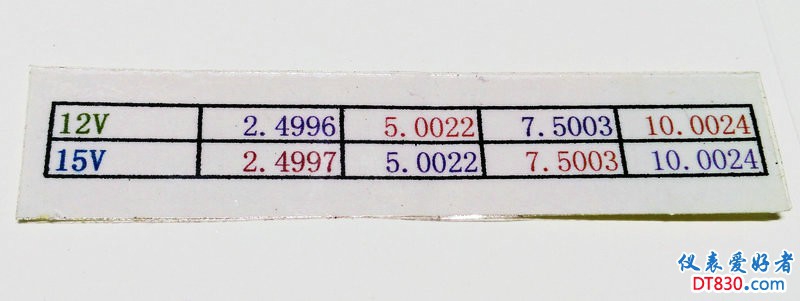

电压精度测试。AD584标定电压见下表。

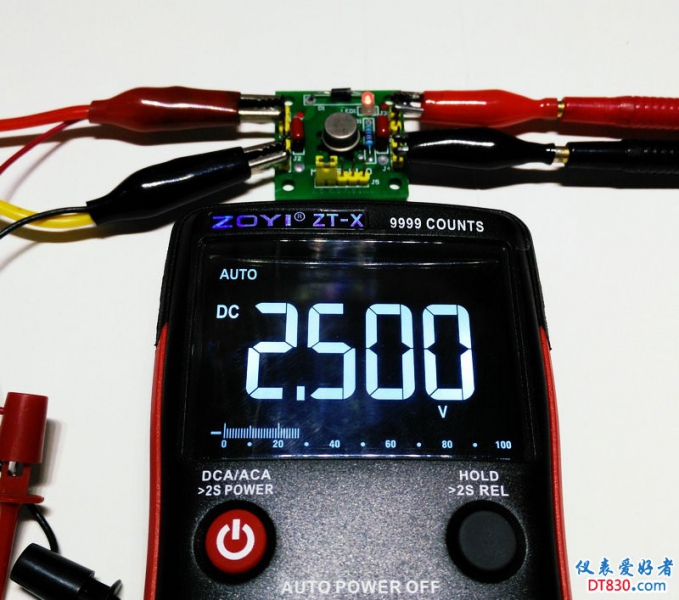

标定2.4996V，表显2.5V。

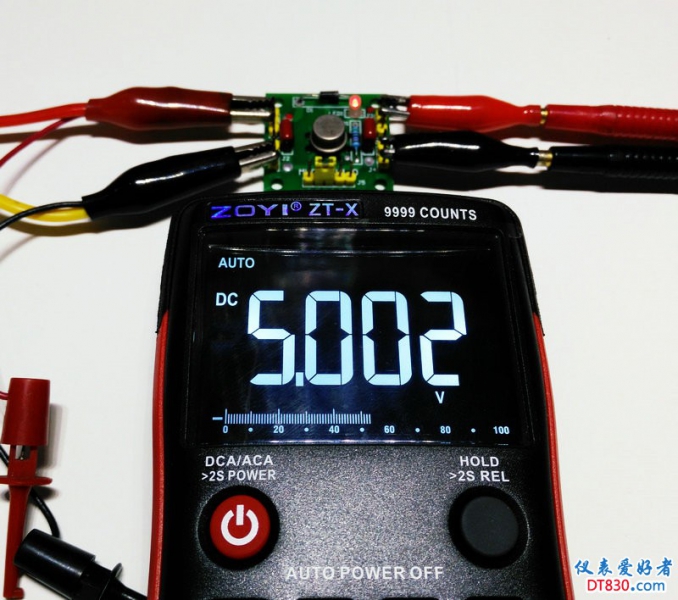

标定5.0022V 表显5.002V。

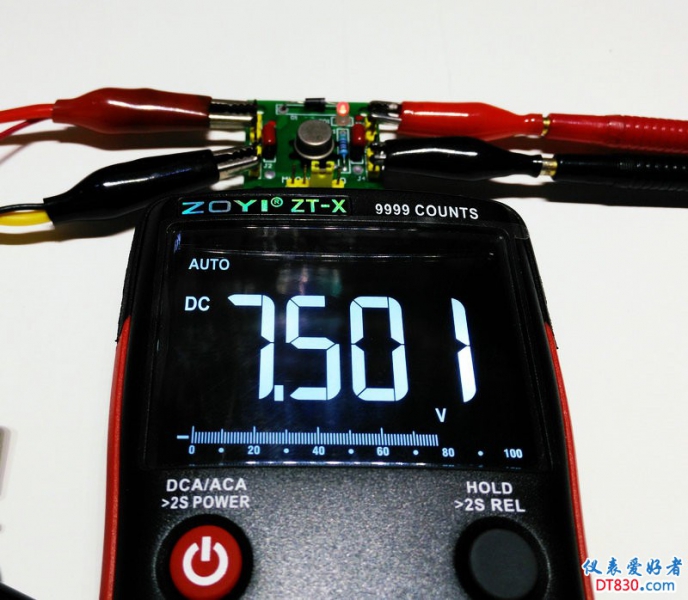

标定7.5003V 表显7.501V。

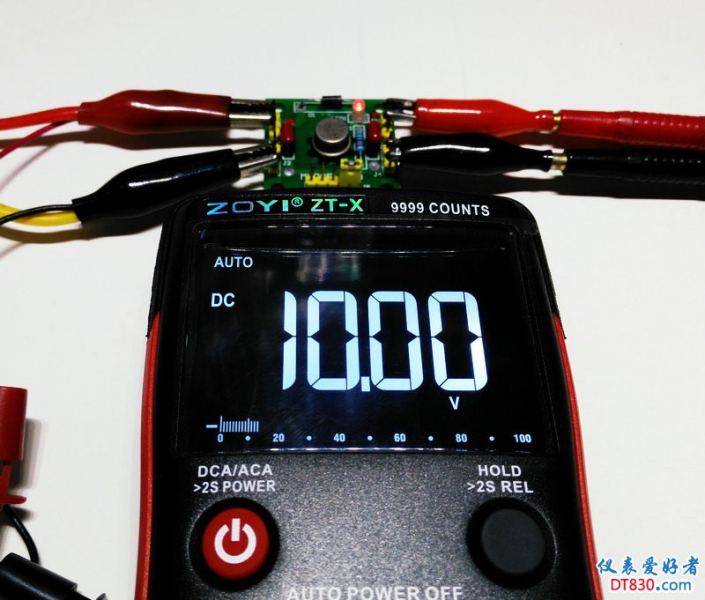

标定10.0024V 表显10.00V。


snowrose2000 · 发表于 2018-5-26 00:26:35

本帖最后由 snowrose2000 于 2018-5-26 00:29 编辑

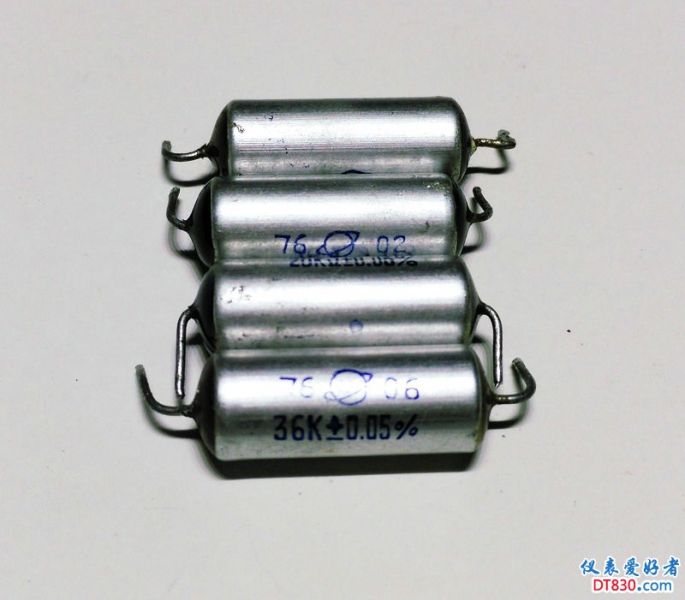

电阻档测试。随便找了几颗电阻测一下。

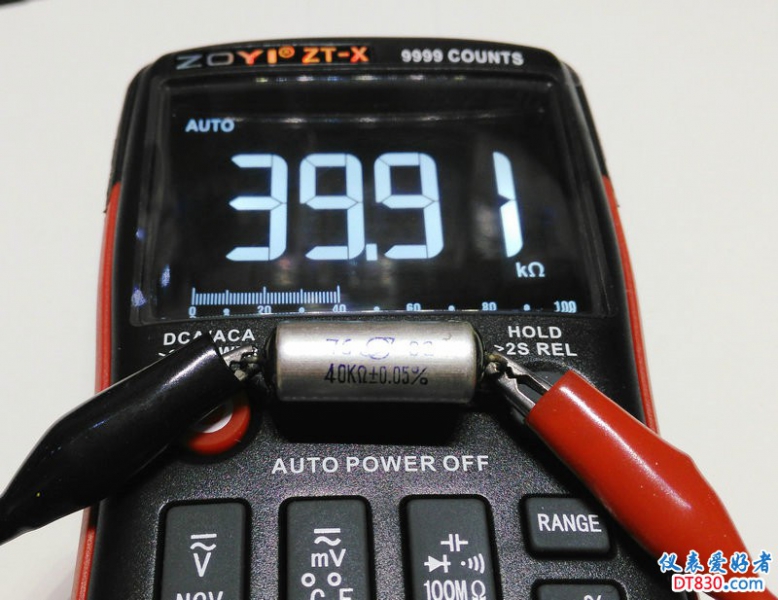

40K电阻测试结果，39.91K。

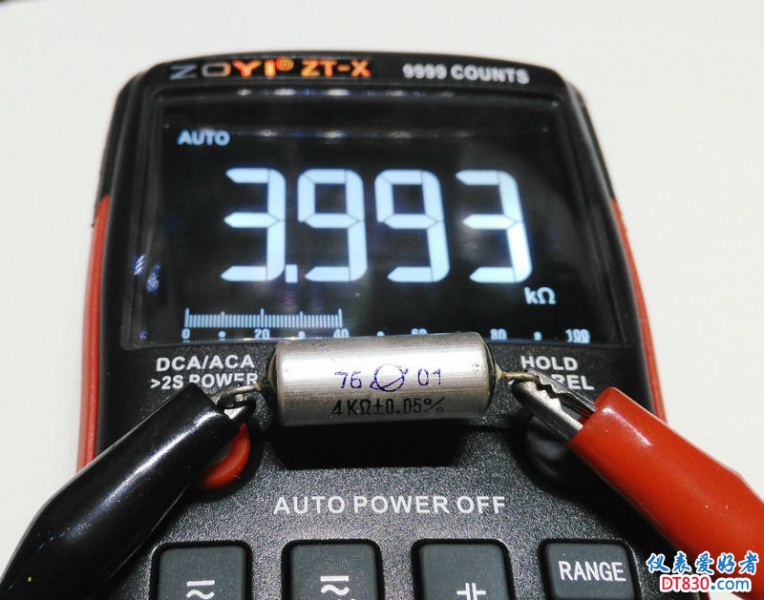

4K电阻测试结果，3.993K。

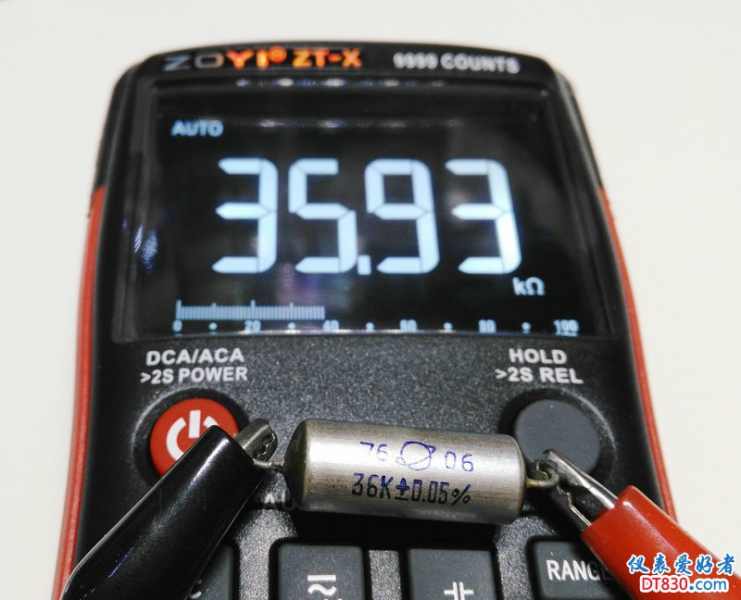

36K电阻测试结果，35.93K。

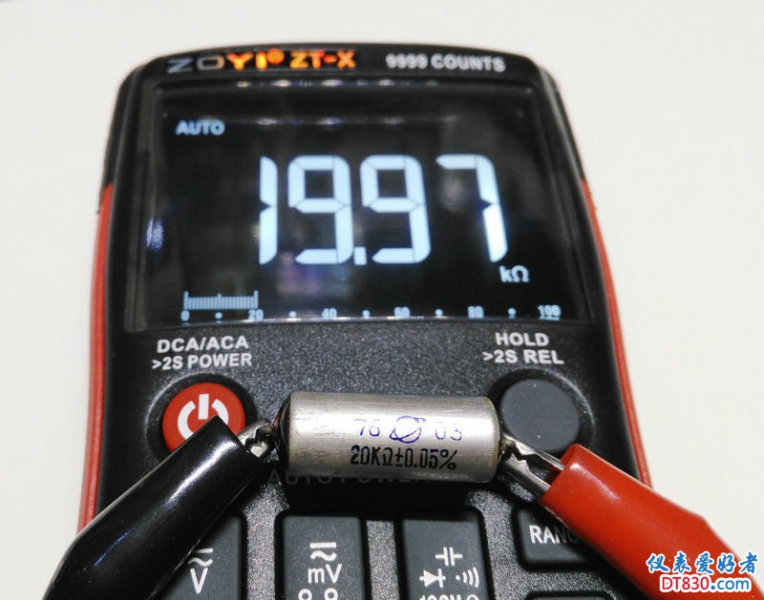

20K电阻测试结果，19.97K。


感觉电阻档读数偏低。后期应该会有改进程序发布。

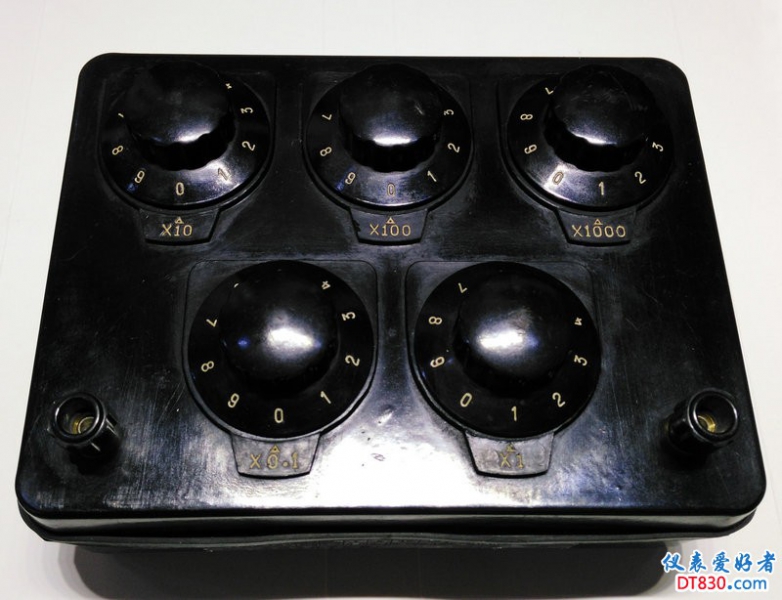

把电阻箱搬出来玩玩~

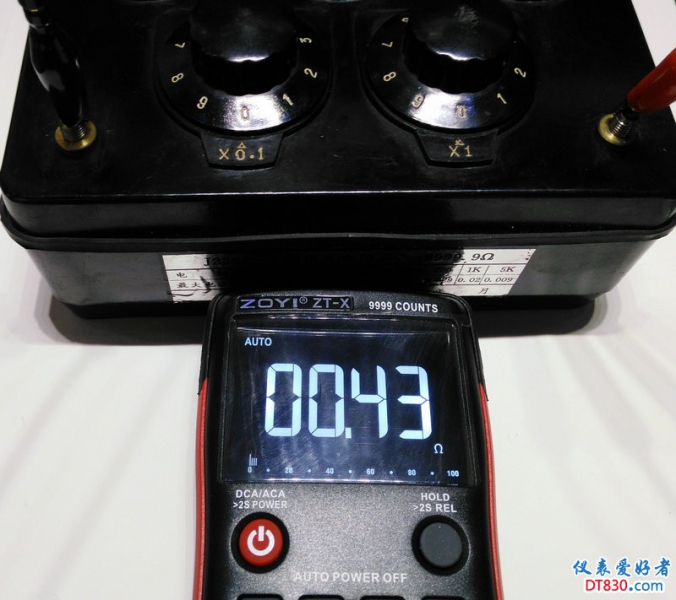

电阻箱置零，表笔+电阻箱的线阻约为0.43欧。

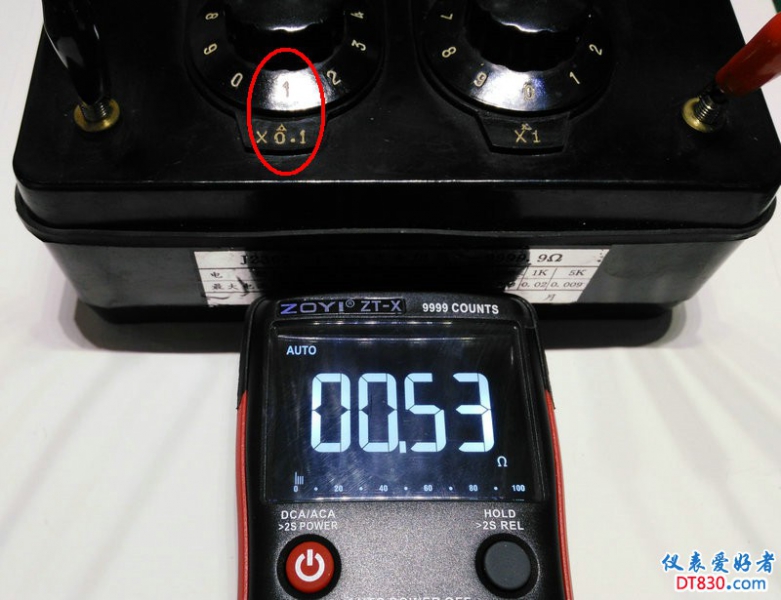

电阻箱调到0.1欧，表显0.53欧。

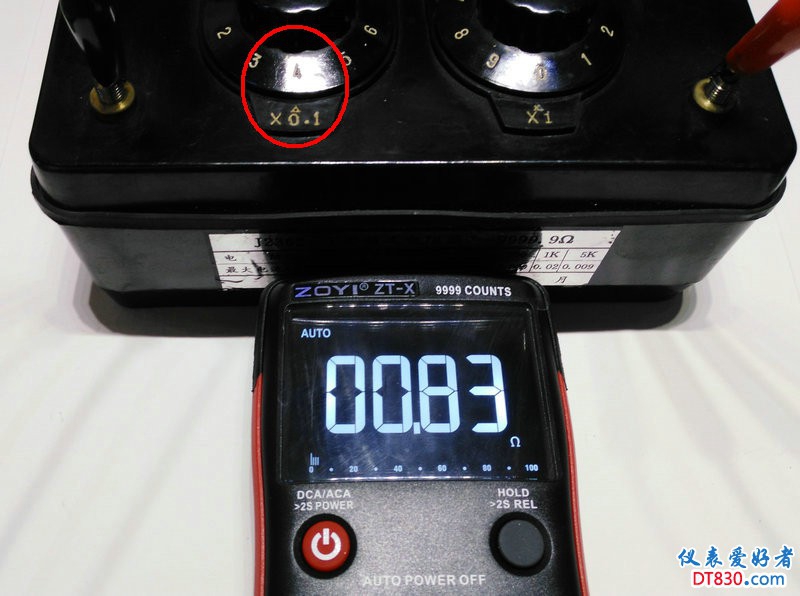

电阻箱调到0.4欧，表显0.83欧。

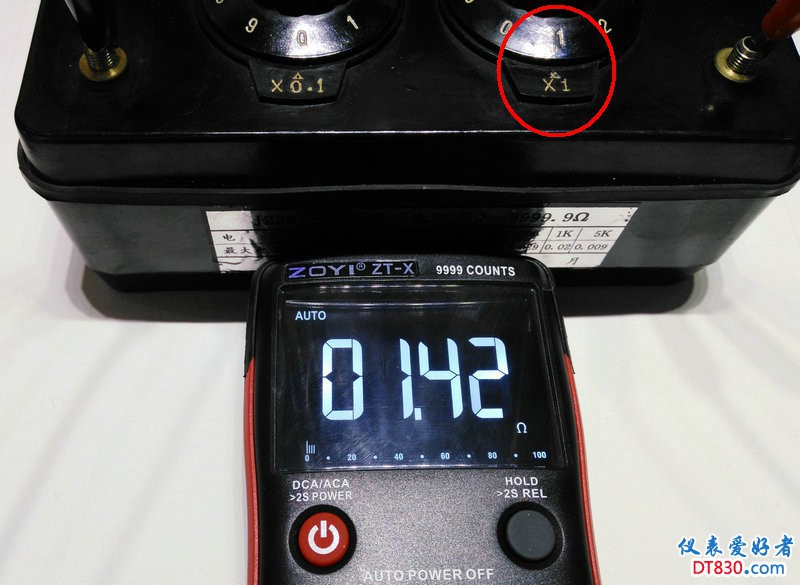

电阻箱调到1欧，表现1.42欧。

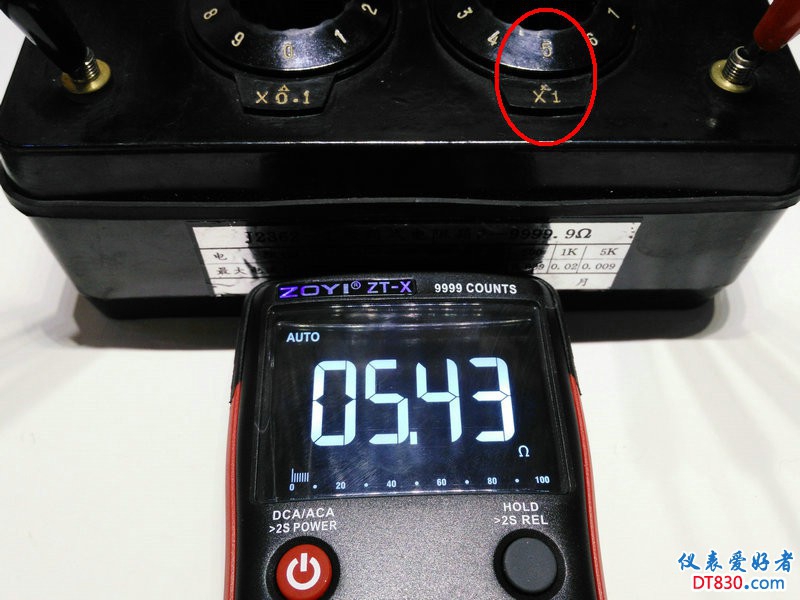

电阻箱调到5欧，表显5.43欧。


开始拆表！背面四颗螺丝。

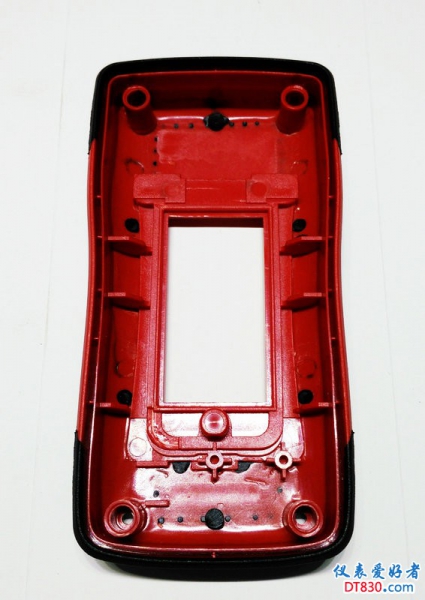

后盖。塑料和橡胶一体注出来的。

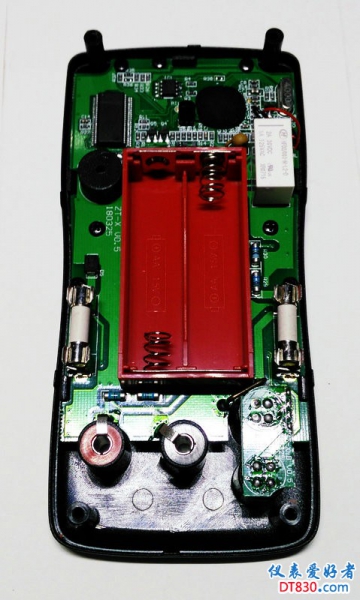

电池仓直接设计在电路板上。

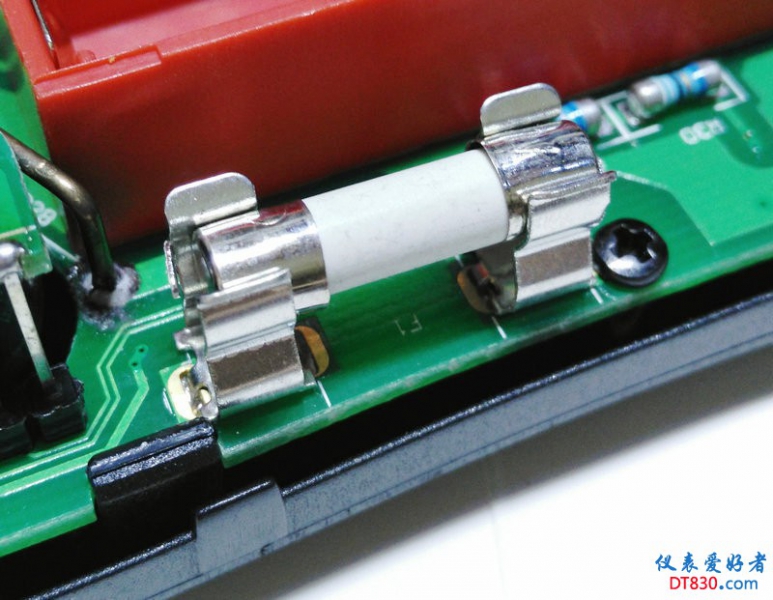

陶瓷保险管。不过ZTX好像没给备用的保险。之前ZT111 219好像都有的。
发货太急忘了装了？

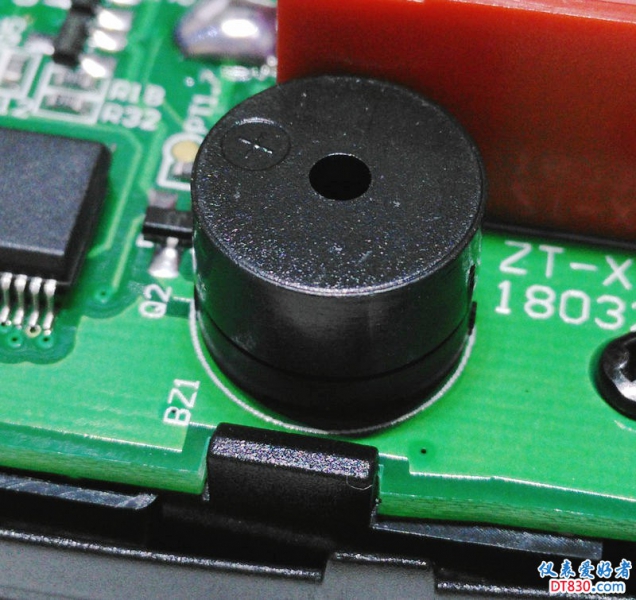

蜂鸣器。

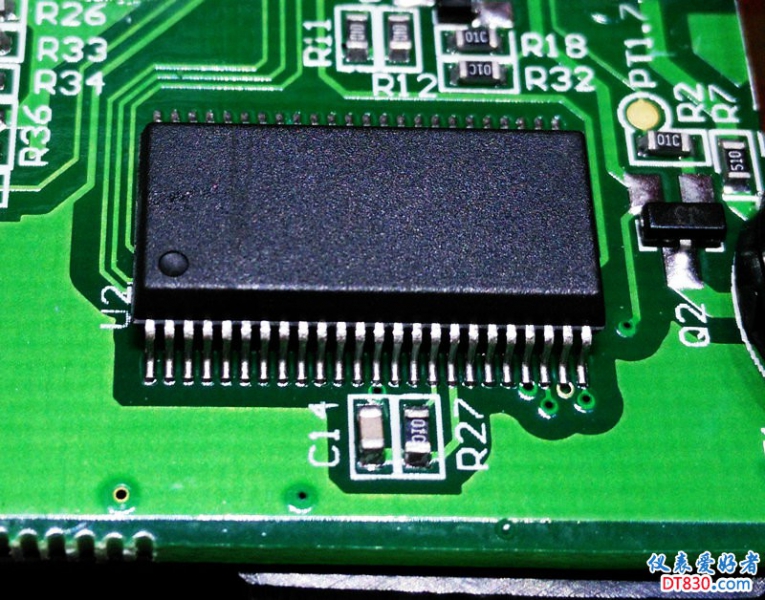

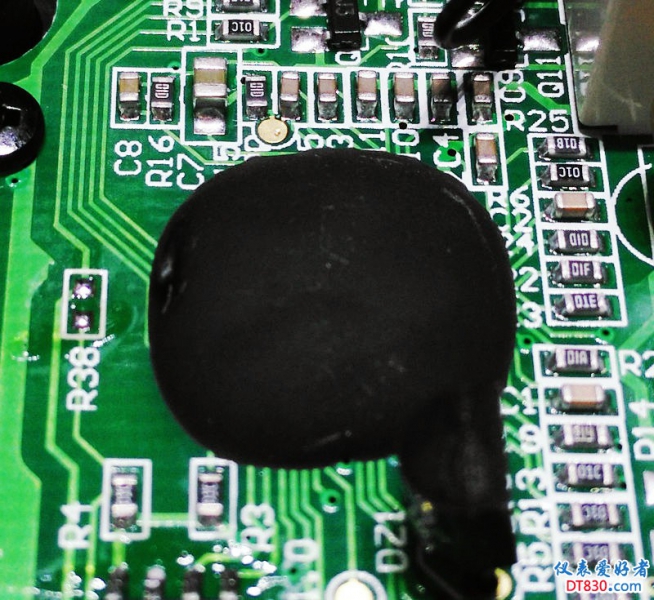

无字IC。。。


牛屎单片机。

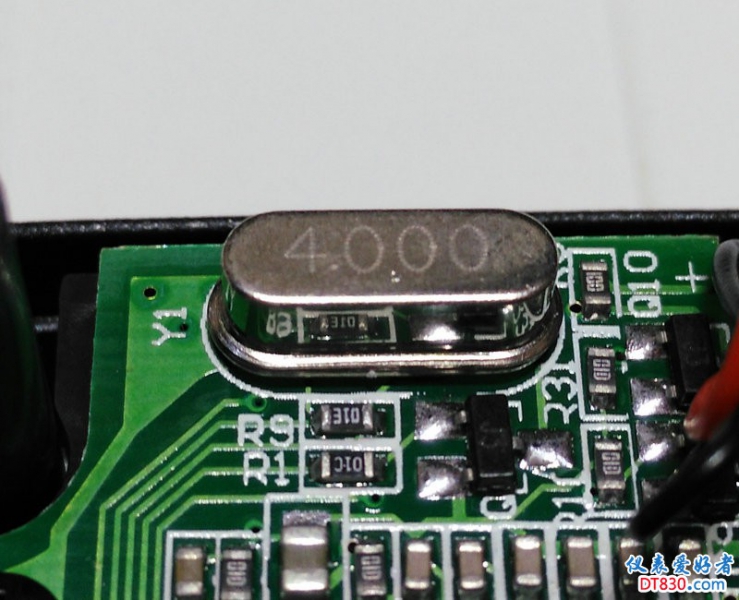

4M晶振。

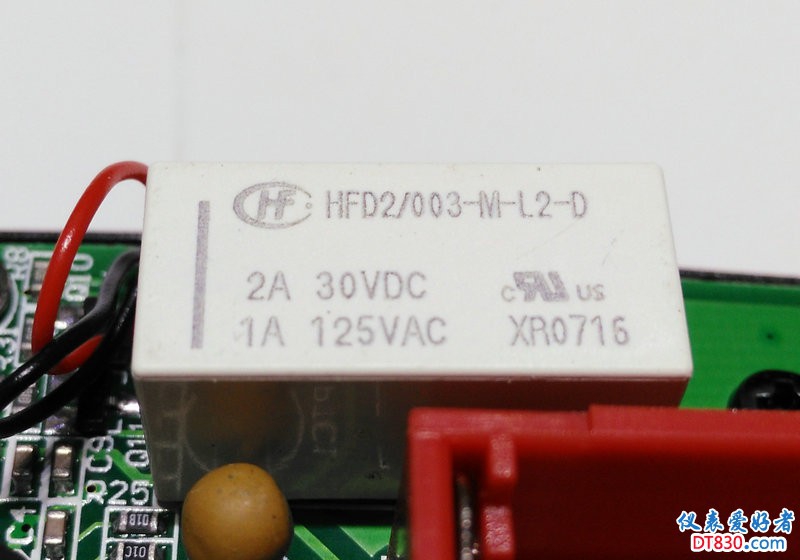

继电器。

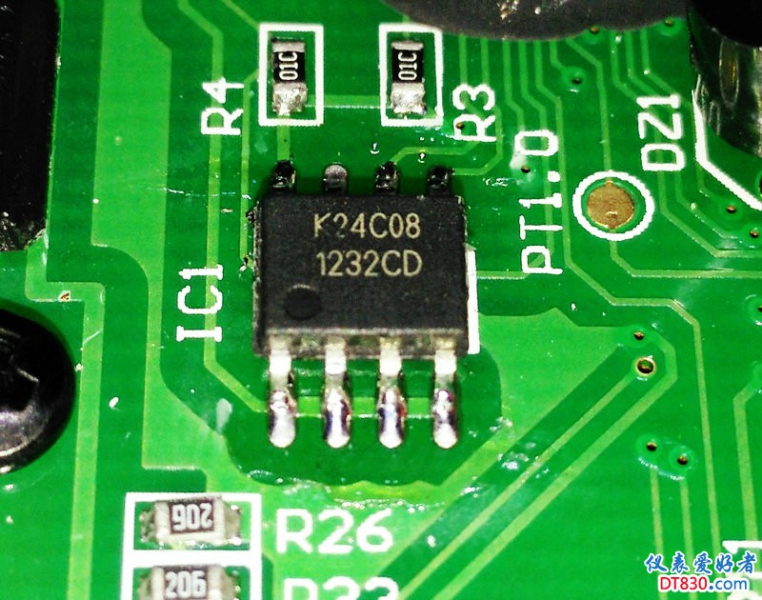

24C08

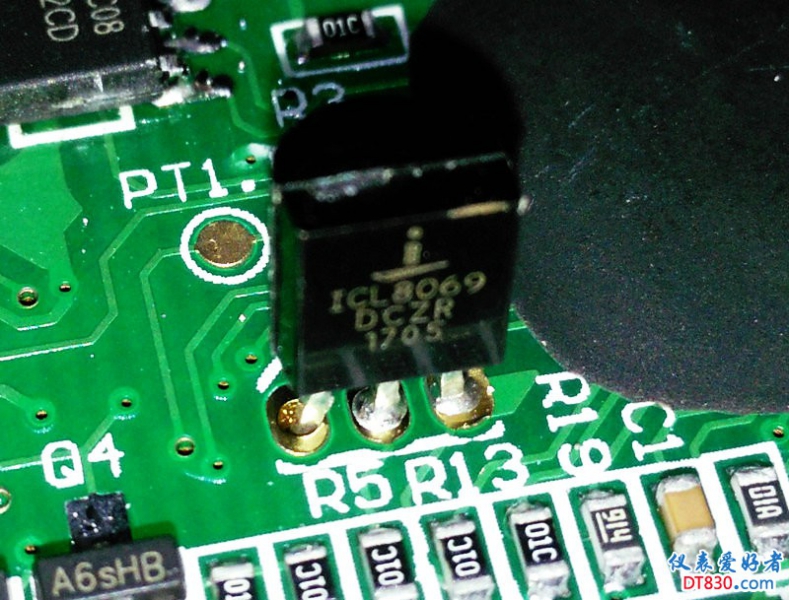

基准依旧是ICL8069

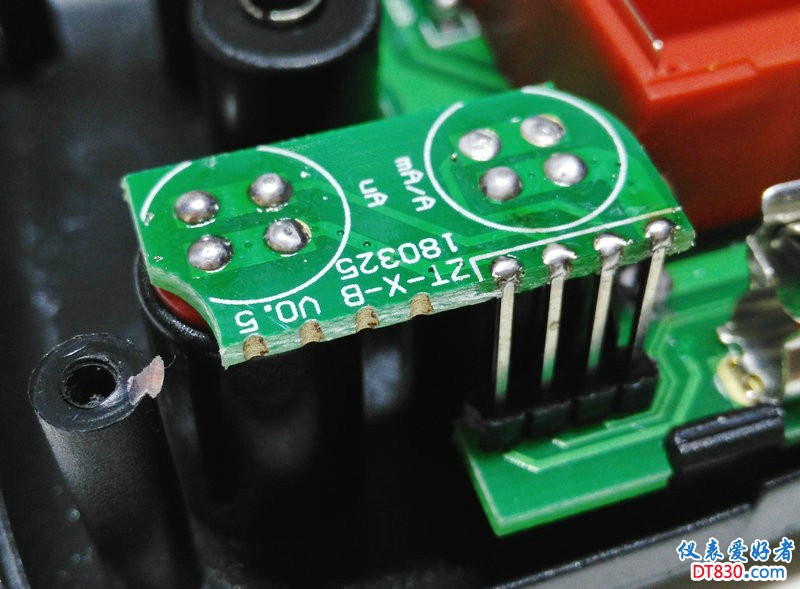

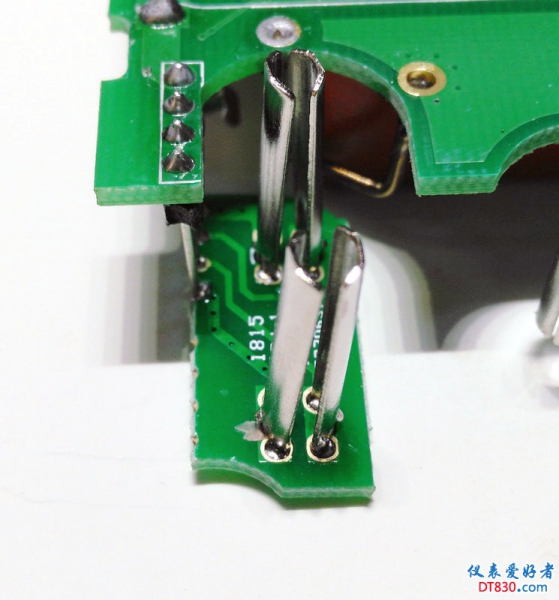

ma/A ua插孔。


自动切换电流档的秘密就在这里！

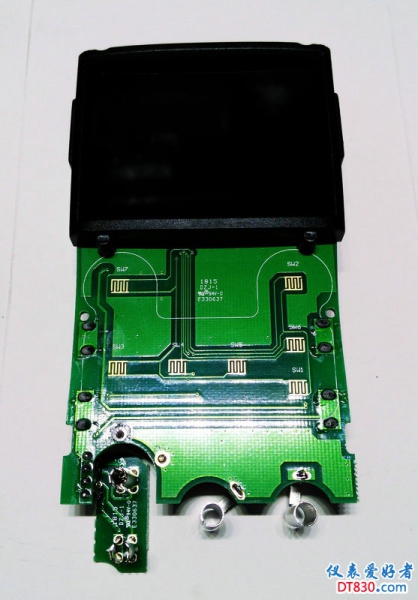

电路板正面。

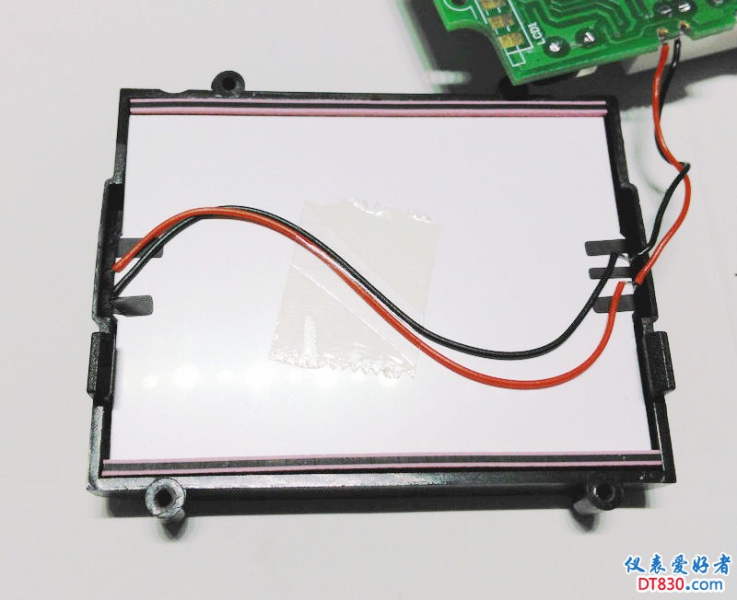

液晶屏背光板，两侧都有光源。

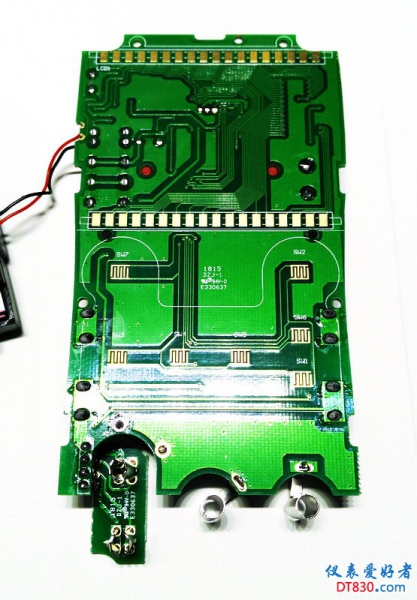

拿掉液晶屏后，电路板正面无其他原件。

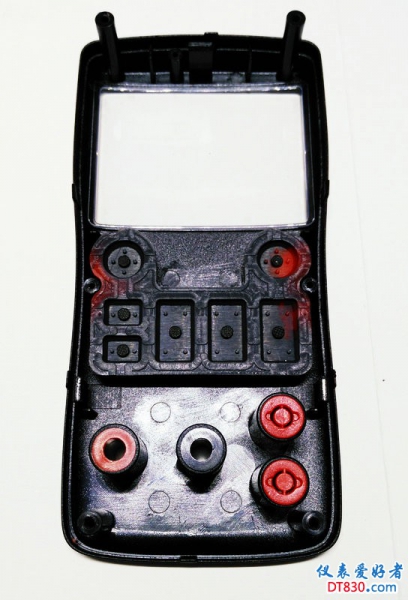

前壳。

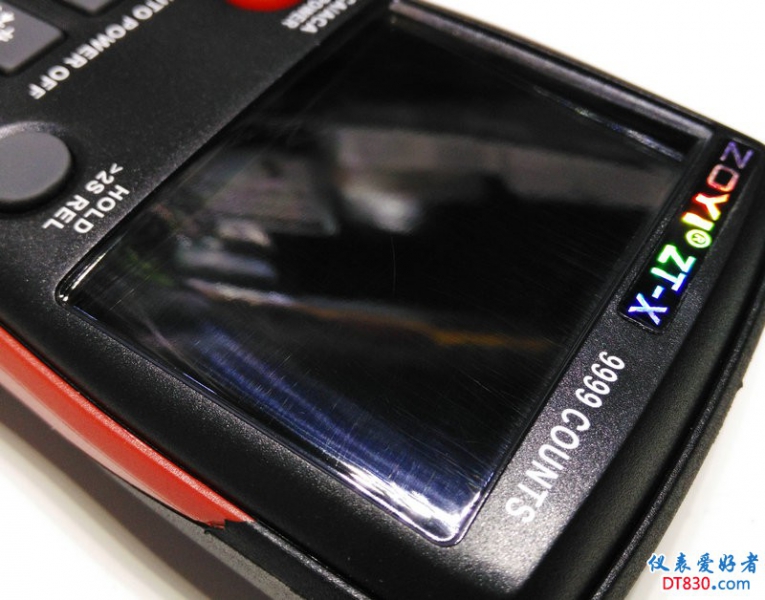

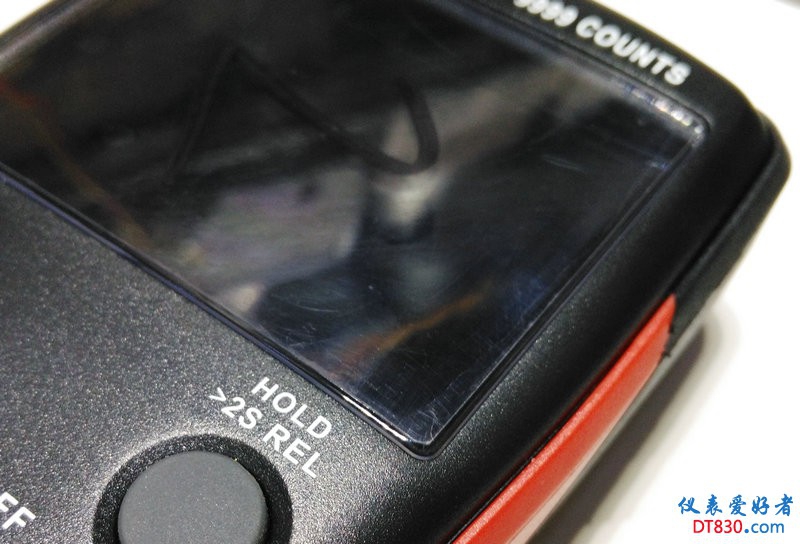

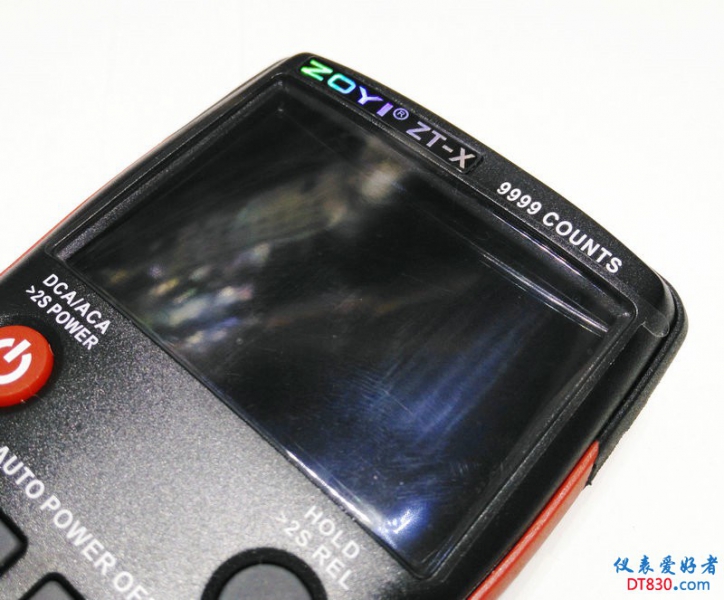

液晶屏的外屏很脆弱。。。撕掉膜以后千万别擦，不管你用什么擦，都会留下细小的划痕。。。
要么，不撕，要么，撕掉以后赶紧贴膜。。。


无奈这表的外屏是弧形的。静电膜贴上去两边都贴不严，会有白边。。。


总结：ZTX全键盘换挡很是方便。而且，表笔插入电流孔后自动切换到电流档这个功能相当好用！
超黑底反显液晶屏的显示效果，可视角度相当不错！电阻档读数偏低，这个后期应该会通过固件改进。
至于液晶屏的外屏材质实在不怎么好，撕掉保护膜很容易就花了。

无敌吴刚 · 发表于 2018-5-26 00:57:28

这个评测也很详细！！有用！

rivrz · 发表于 2018-5-26 04:17:33

X。。。没有没有还是没有

勇闯沙滩 · 发表于 2018-5-26 07:08:40

你的评测很到位，可加精。

肉卷子 · 发表于 2018-5-26 11:45:34

很用心的评测。，，，我的X还没有到北京呢，，，继续等待

糊涂周 · 发表于 2018-5-26 14:04:35

好图已拍，好文已写。叫我们这样表在路上的，怎么交作业

散淡021 · 发表于 2018-5-26 16:14:08

谢谢分享！

硬件 · 发表于 2019-8-4 12:06:28

科技感十足！

月台故事 · 发表于 2020-3-31 10:51:34

这表为啥这么贵
