DIY电路板夹

rivrz · 发表于 2018-6-9 16:06:06

chen131578 发表于 2018-6-9 15:57
重点是选好不锈钢材质。早百度上搜了下，强磁性不锈钢，现在忘了有哪些型号了。 ...

记得之前查过，好像马氏体和铁素体不锈钢带磁，具体型号就不懂了

5448 · 发表于 2018-6-9 16:34:51

磁铁我有，就差个铁底座了

atz123 · 发表于 2018-6-9 20:51:04

这想法不错，学习了

xo304 · 发表于 2018-6-9 22:08:19

我也做过相似的，不过用的都是普通五金件。

浩祺心 · 发表于 2018-6-10 00:58:20

楼上几位的都不错，那个成品级别的肯定价格不菲，淘保也有几款，价格也不太实惠，有机加工能力的自己做很容易，问题是缺这样的朋友啊

chen131578 · 发表于 2018-6-10 09:05:54

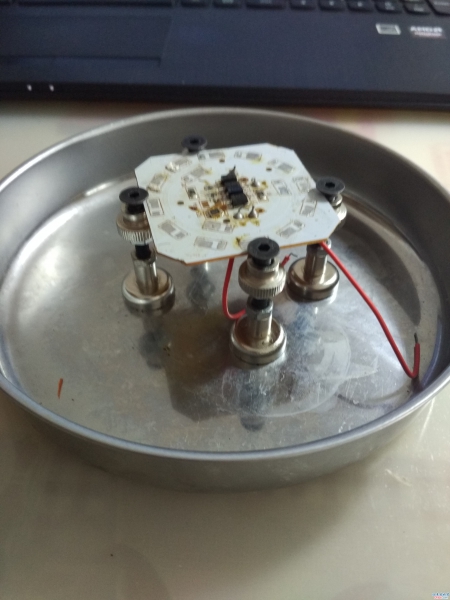

如果磁吸大些，用普通的浅不锈钢托盘应该也可以。开始我用的是不锈钢圆盘，移动很方便。只是怕磁铁碰坏了，磁吸底下贴了层胶带，可能也影响吸力。

chen131578 · 发表于 2018-6-10 09:17:14

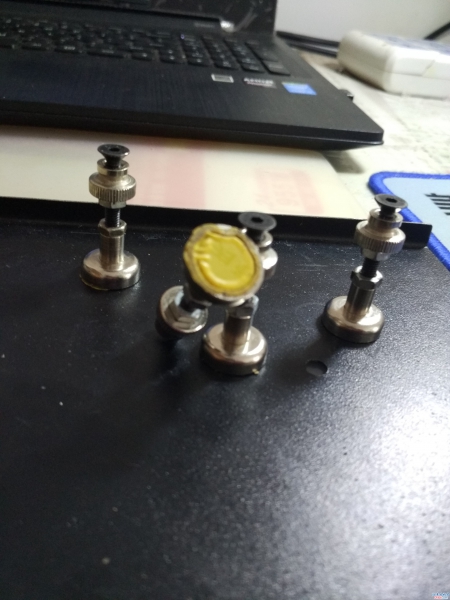

撕下胶带，吸力还可以。用盘子的好处一是选材方便便宜适合DIY的精髓，二是底板临时存放元件不用担心丢失。就是平底的不好找。用的快餐杯（304刚不行，刚试过），拆焊小器件完全可以。

chen131578 · 发表于 2018-6-10 10:27:47

又试了下，磁柱下面的胶带撕下后吸力明显大了，放在原铁板上移动磁柱也不歪斜，当然还是不滑顺。

另外作为业余DIY，就地取材才合算，要不就买成品了，又美观又省心。

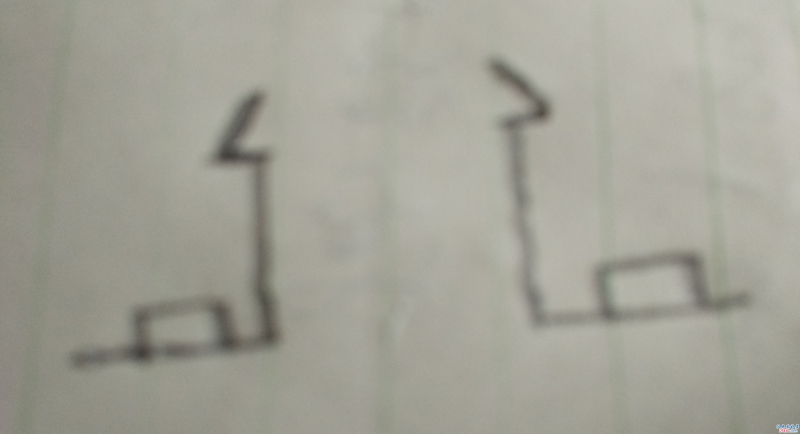

这个夹具的重点是磁吸了。因此也不一定用磁柱，在哪里看的用L形的。有合适铁片的，可以弯个“L”形，一边处理一个卡槽出来。一边放磁铁，吸力不够还可以多加几个。

底座没有放在铁仪器外壳上、铁工具盒未尝不可，出门使用只需带磁夹具，更方便。

表述 · 发表于 2018-6-13 09:05:06

我也经常用这种东西固定一些电路板。

robter · 发表于 2018-7-30 00:33:28

很好的思路
