ZTX背光亮度测试及改进建议

狮子王

　　ZTX的耗电量大是背光灯常亮所致，由于是非恒流设计，当电池电压降低时亮度也会快速下降。

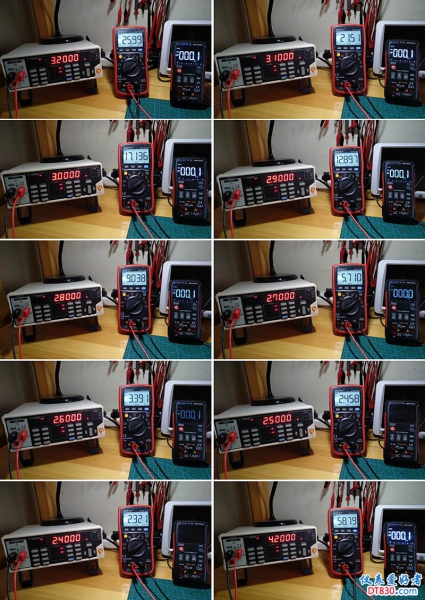

　　实测装新电池时工作电流可达26mA，适合室外使用，室内用亮度刺眼，不仅浪费电池，感官体验也不好。
　　当电池电压在3-2.8V时，工作电流17.1-9mA，亮度柔和，非常适合室内使用，室外读数则变得困难。
　　当电池电压在2.7.-2.6V时，工作电流仅5.7-3.4mA，亮度偏暗，室内不影响使用，室外无法使用。
　　当电池电压低于2.5V时，读数比较困难，无法正常使用。
　　直接换装3.7V锂电电流太大，对背光寿命有威胁，未改恒流前不要直接使用。

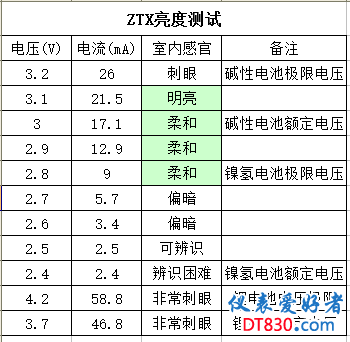

　　从上表可以看出，ZTX对电池电压要求较高，使用碱性电池时，新电池适合室外使用，室内使用刺眼，额定电压下只适合室内使用，室外使用读数困难。使用镍氢充电电池时，新充满时适合室内使用，室外读数困难，额定电压下室内也辨识困难。这种设计显然很不合理，电池选择和使用环境都很受限。


改进建议：
　　1、背光灯必须改为恒流设计。
　　2、增加高中低三档亮度选择，适应不同亮度环境，电流可选22mA（室外）、12mA（室内）、5mA（暗处）。
　　3、采用光敏器件自动调节亮度则更完美。

wgsd

问题是采用什么电源，普通电池不能提供较高的电压，供恒流电路所需的电压差。因正常白光发光管的标准电压在3.1V左右，2.7V左右只有微微的起始导通电流，刚刚可见管芯发光。
如果添加升压电路，更加大了耗电量，且增加了干扰、成本等问题，得不丧失。

狮子王

wgsd 发表于 2018-6-16 10:17
问题是采用什么电源，普通电池不能提供较高的电压，供恒流电路所需的电压差。因正常白光发光管的标准电压在 ...

有朋友改11mA恒流很成功。

wgsd

电压3.2V和2.6V时一样成功？

狮子王

wgsd 发表于 2018-6-16 11:28
电压3.2V和2.6V时一样成功？

2.8V以下就不行了。
11mA恒流亮度也只能在室内使用，如果兼顾室外必须要有22mA以上电流，提高电源电压是唯一途径，ZTX没有上3节AAA的空间，只有上锂电才能满足要求。

wgsd

锂电是最好的选择，现在的锂电即安全自放电也小，而且寿命还很长。但是1.5V的锂电是性价比逆天的差。

szb314

还不如换显示屏,直接OLED,也不差10几块成本

儒生

不建议折腾，买的起马还配不了鞍？真是奇怪！

X表原本设计就是两颗碱性电池，背光过流仅仅是崭新电池那会儿。这里改那儿折腾，这表性价比定位就这样。

尝试恒流，对于3V电源不恒压不行，对于光敏自控同样升压是基本条件。

散淡021

几乎所有手持背光都是非恒流的，普通屏只是在必要时才开背光，（我是基本不开的），所以从没感觉不好。现在反色液晶屏必须背光常开，但还是过去普通屏的供电方案，用户第一眼很新鲜，有吸引力（ZT-X买的人不少），用久了感觉？
背光屏与手机彩屏一样，室外阳光下不行，室内又太亮。

所以最好侧面加个按钮开关搞室内和室外二模式。

烈焰无悔

能自动调节亮度确实最佳，或是设定单独供电给背光
