ZT-X背光终极改造

zjqzwangdong · 发表于 2019-10-1 16:11:15

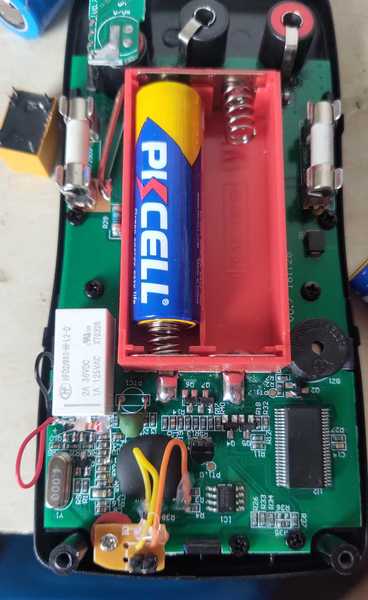

参照大师思路，我也把背灯电阻

P91001-154718(1).jpg (107.75 KB, 下载次数: 1) 给串改了，把阻值改为218欧的，电池2.9v关紧，led电流5.8ma，表内总待机14.3ma

kyhwhb · 发表于 2019-10-1 21:12:59

大师能否给设计一个光控背光电路呢，即环境明亮背光亮度增加，环境黑暗背光亮度降低。可能要用光敏电阻和三极管等器件吧，业余菜鸟对电路外行，谢谢！

wgsd · 发表于 2019-10-2 10:42:23

本帖最后由 wgsd 于 2019-10-2 10:44 编辑

巍巍兴安发表于 2019-10-1 21:12
大师能否给设计一个光控背光电路呢，即环境明亮背光亮度增加，环境黑暗背光亮度降低。可能要用光敏电阻和三 ...

这个可能要破坏表的外壳，来安装光敏元件。最简单的就是能找到光电阻合适的光敏电阻，并连在限流电阻上即可。如亮电阻在100欧左右，但好像亮电阻都较大。我手中的光敏电阻亮电阻在4、5百欧左右，暗电阻近10K左右。
实在想用可在驱动三极管的基极电阻上改进，如通过串并电阻和光敏电阻来调整三极管的基极电流，使其到达想要的暗电流和亮电流。
感觉实际意义不大，因为白天想到达很亮的强度，得用大功率发光管，电流消耗会非常大。（表的供电电压视乎太小了）
发张我手中的光敏电阻图。


zjqzwangdong · 发表于 2019-10-2 13:54:15

wgsd 发表于 2019-10-2 10:42
这个可能要破坏表的外壳，来安装光敏元件。最简单的就是能找到光电阻合适的光敏电阻，并连在限流电阻上即 ...

我觉的给背光设置白天黑夜两种模式可行。如若单纯随环境亮度增加而增加亮度就比较麻烦了，就像一些手机屏幕可以随环境亮度而实时改变背灯亮度，有点复杂，那得上单片机电路了比较精准

kyhwhb · 发表于 2019-10-3 06:23:10

本帖最后由巍巍兴安于 2019-10-3 08:31 编辑

wgsd 发表于 2019-10-2 10:42
这个可能要破坏表的外壳，来安装光敏元件。最简单的就是能找到光电阻合适的光敏电阻，并连在限流电阻上即 ...

谢谢！环境太亮看不清，环境暗时又刺眼，我的改了正显还在使用中，就是颜值差太多了！

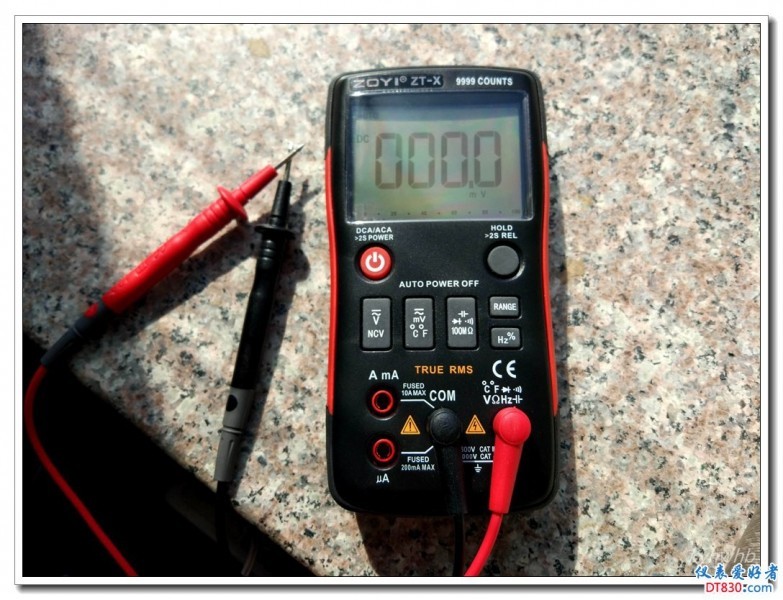

补个图：


wgsd · 发表于 2019-10-3 08:16:11

巍巍兴安发表于 2019-10-3 06:23
谢谢！环境太亮看不清，环境暗时又刺眼，我的改了正显还在使用中，就是颜值差太多了！ ...

工作用表，正显挺好的，不用担心耗电频繁开关机，用的安心。
