众仪ZOYI ZT-S1拆机及使用感受

prc3

昨天下班收到了众仪ZOYI  ZT-S1万用表，这是我使用的第一款智能万用表，到手先拆。

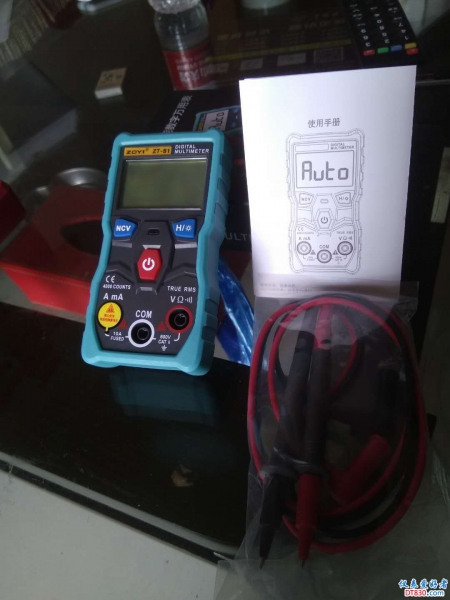

全套包含主机一台，表笔一副，说明书一份

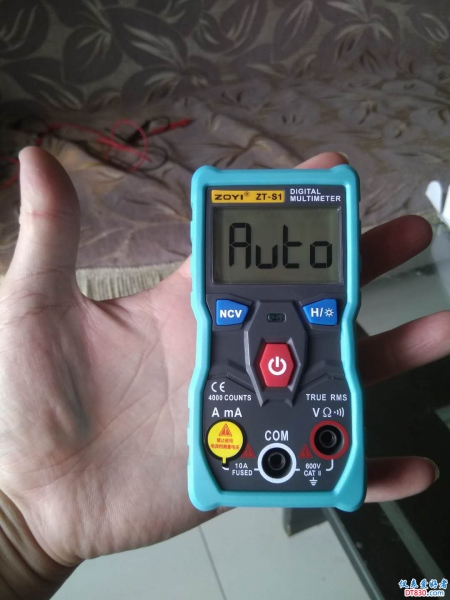

该表十分小巧，适合外出使用，一切尽在掌握

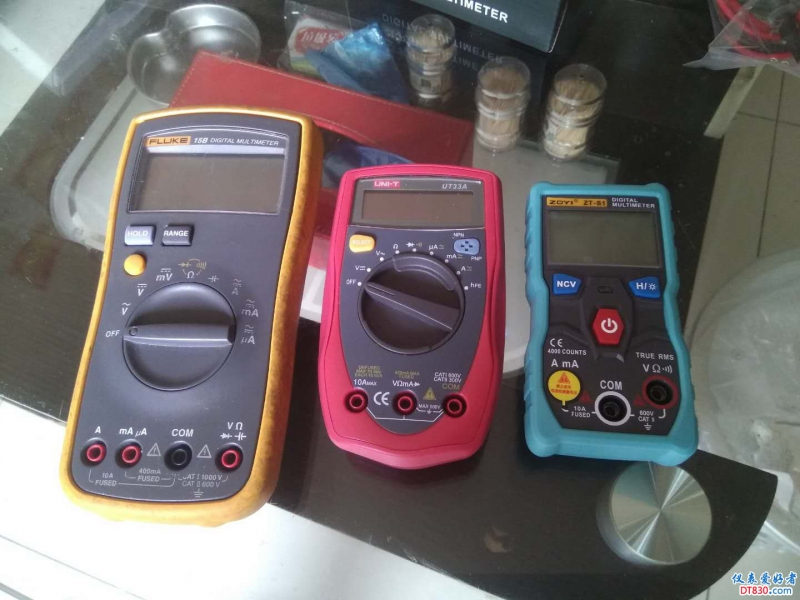

和另外常用的两块表对比，左边是最常用的福禄克B，中间是优利德UT33A，右边是主角ZT-S1，体积是最小的

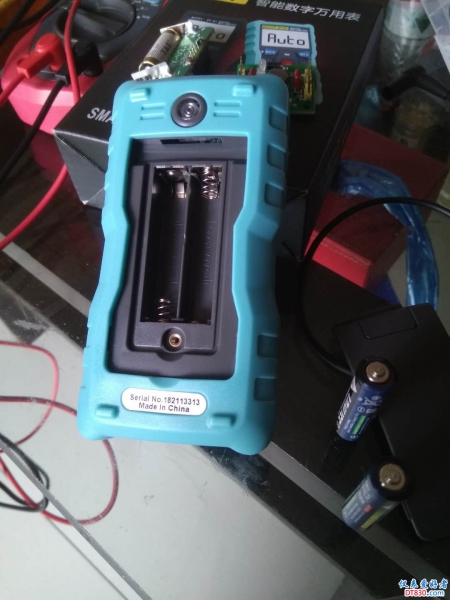

采用两节AAA电池供电，个人觉得比用9V叠层电池好多了。上面那个镜头一样的东西是手电筒功能，不过很鸡勒。

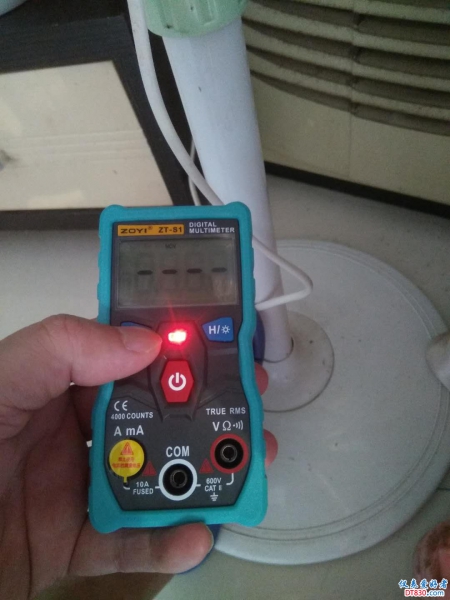

万用表支持NCV功能，说简单点就是远程非接触电压检测，用来判断线路是否带电，实测灵敏度还可以，不比手上的感应电笔差，有4档可以显示。

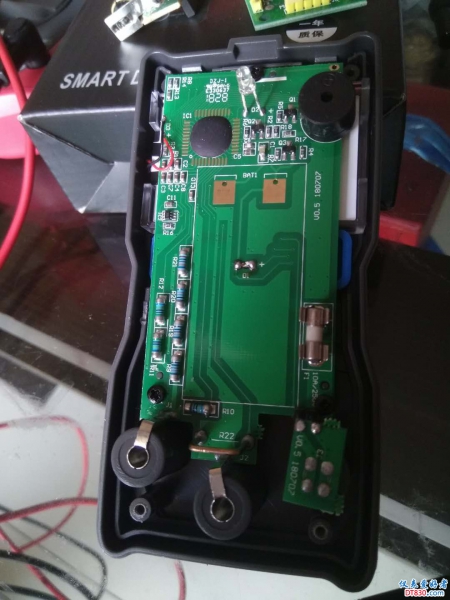

取下保护套，取下三颗螺丝，PCB上的元件非常少，高度集成，左边两排电阻都是串联，可惜没有可调电阻，要调进度的话需要把一个电阻改成可调的

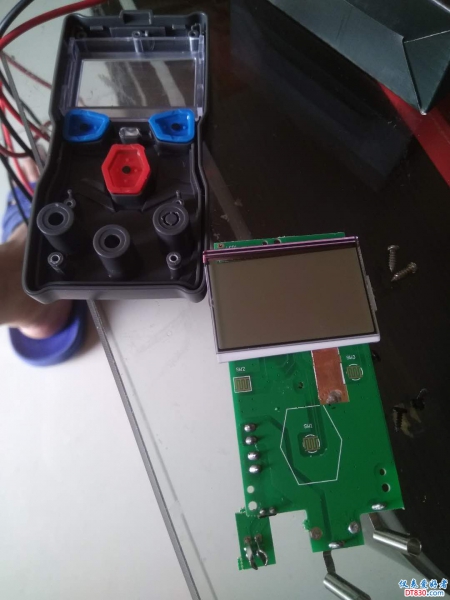

PCB正面，除了屏幕就没有其他元件了。

使用感受：

按键布局及功能：
        该万用表只有三个按钮，没有旋转拨码盘，突出了智能识别的特点。万用表中间的按键是开关机键，左边的按键是NCV功能按键，长按时可以检测线路是否带电，功能和感应电笔相同，右边的按键是数值锁定和背光开关，也可以用来打开后面的LED照明。

万用表功能：
   支持交直流电压测试、电阻测试、交直流电流测试，遗憾的是不支持电容测试。测试的时候非常简单，表笔如果测试带电的电池或电路，万用表会立即开启电压测试功能并给出读数，不用切换档位和功能，非常方便；如果表笔测量非带电的电阻或导线等，万用表则会给出电阻值；当然如果要测试电流，则需要将表笔的正极插孔换到电流测试插孔。另外万用表因为没有档位切换，测试电阻时如果电阻较低，则会自动开启嗡鸣器，表示线路的通断。

测量速度：
       我测试了万用表的电压测试速度和电阻测试速度，令人惊喜。测试电压时，基本上是电池刚接好，读数就出来了。测试电阻的时候稍慢一点，大概1秒吧，而福禄克15B则需要3秒左右。对于一个功能和档位都是全自动的表来说已经相当不错了。

关于测量精度：
       手上刚好有电压基准，也有刚校准不久的两块表。量其中一节电池时    福禄克是1.281     ZT-S1是1.284    和电压基准比较时，ZT-S1几个档位也略高一点。电阻基准我没有，但读数比我的福禄克15B每次得到的读数都要高一些。

优点：
1、智能表不用切换测试档位，非常方便
2、体积小巧
3、NCV功能不错，可代替感应电笔
4、测量速度较快

缺点：
1、做工还有进步空间
2、没有可调电阻，校准万用表稍显麻烦
3、要是有电容测量功能就更好了

光速飞行

2、没有可调电阻，校准万用表稍显麻烦。可调电阻，温飘大，以后新表，不会用了，哪个厂也不会用。

prc3

光速飞行 发表于 2018-7-24 10:42
2、没有可调电阻，校准万用表稍显麻烦。可调电阻，温飘大，以后新表，不会用了，哪个厂也不会用。

...

看来需要自己找电阻来并联或串联进行微调

光速飞行

prc3 发表于 2018-7-24 10:45
看来需要自己找电阻来并联或串联进行微调

你个人，喜欢怎么做就怎么做，玩嘛。

狮子王

这种方案的表调精度不用动硬件吧？

chen131578

软件校准大势所趋，但对个人来说还是原来的硬件调教方便简单。

sonj

EEPROM也没有看到，校准数据直接在MCU内部吧？

白不分

测三极管不行，判断不了B,C,E

狮子王

chen131578 发表于 2018-7-24 11:40
软件校准大势所趋，但对个人来说还是原来的硬件调教方便简单。

传统方式对硬件要求很高，否则很难保证线性，线性不好精度也就无法保证了，所以传统表的价格决定精度和性能。

单片机方案的软件多点校准完美解决了这个问题，用很低的价格就能超越传统高端表的精度，优利德新版33系列甚至故意控制校准精度，避免冲击自家中端表市场。
只要厂家愿意精确校准，百十来元的单片机方案表的精度都可以治愈强迫症。。。

wgsd

狮子王 发表于 2018-7-24 12:46
传统方式对硬件要求很高，否则很难保证线性，线性不好精度也就无法保证了，所以传统表的价格决定精度和性 ...

线性基本上是由芯片和硬件保证的，你能搜索到那款表的线性软件校对吗，如果能找到那可是爱好者的福音。大多数表的线性还是过关的，特别是新出的产品。
