众仪ZT-S1 全自动万用表拆箱试玩。

[复制链接]
发表在  2018-7-24 22:25:12  | 显示全部楼层 | 阅读模式
万用表 - 口碑评
仪表品牌: 众仪(ZOYI)
显示类型: 液晶数字
有拆机图: 整体拆开
测量档位: 直流电压 电阻 二极管 蜂鸣档

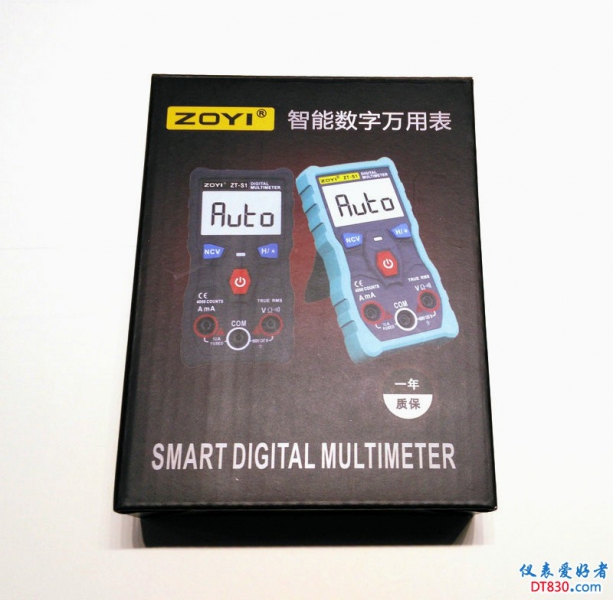

论坛活动抢到一块众仪ZT-S1全自动万用表。还是第一次接触这种表。包装不再是白纸盒了。改成彩印的了。

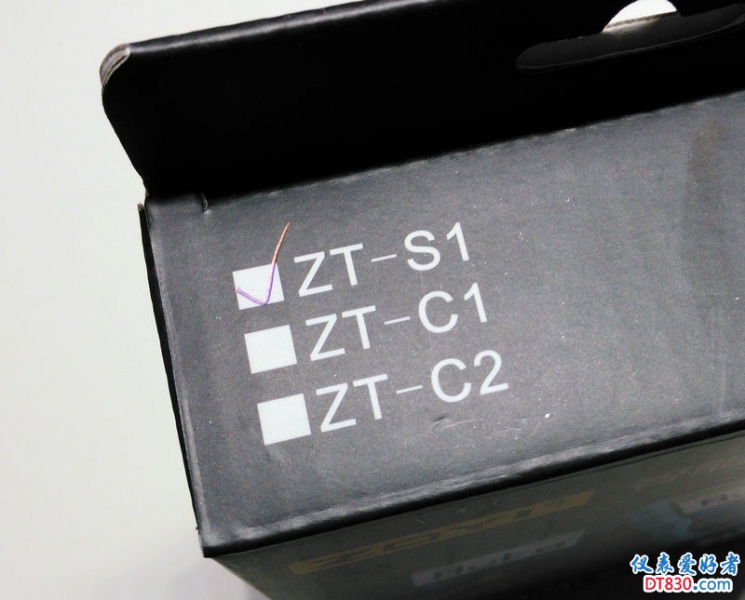

不知ZT C1 C2两个长什么样?

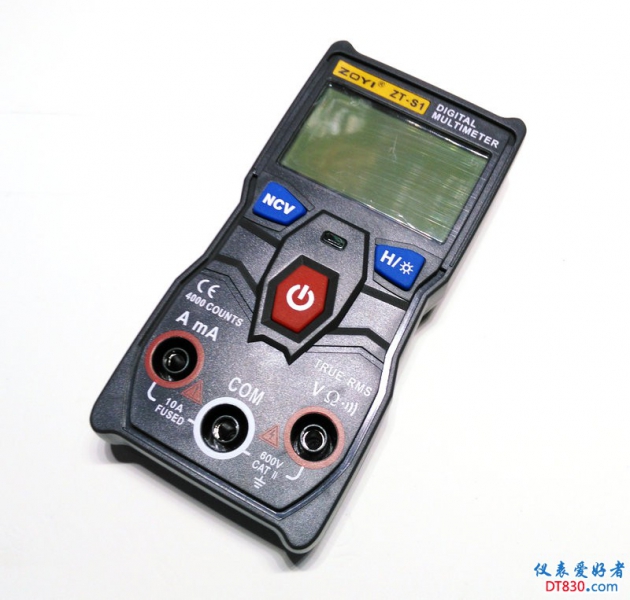

万用表比我想象中的小好多啊!
刚开始还纠结选蓝色的还是黑色的。。。想来想去还是选了蓝色的。
选择困难症。。。哎。。。

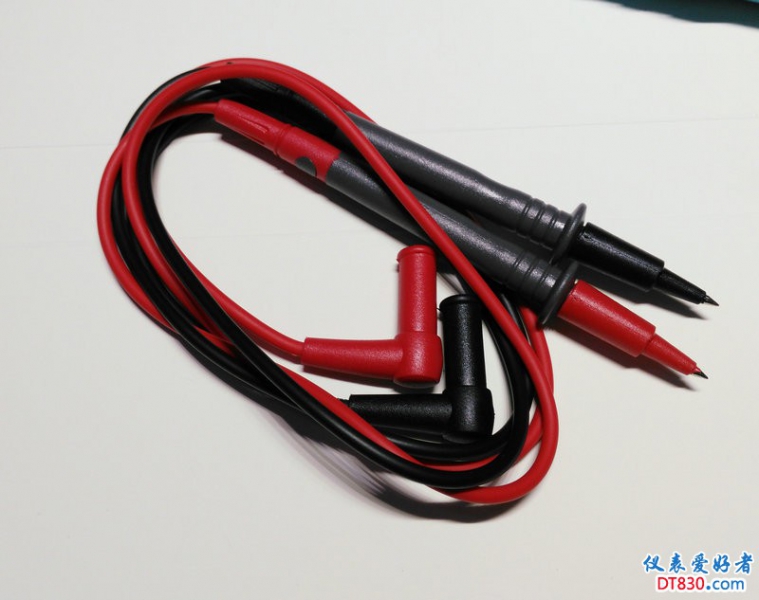

表笔

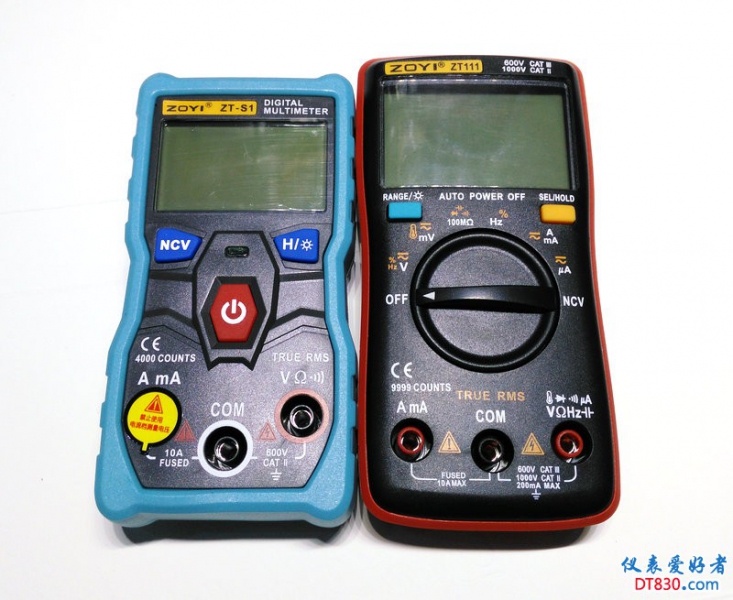

和ZT111对比一下,比ZT111还要小一点。

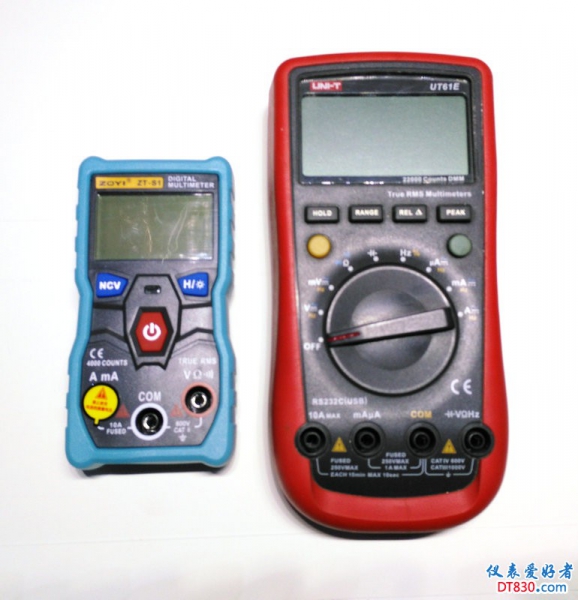

放个61E,差距就很明显了。

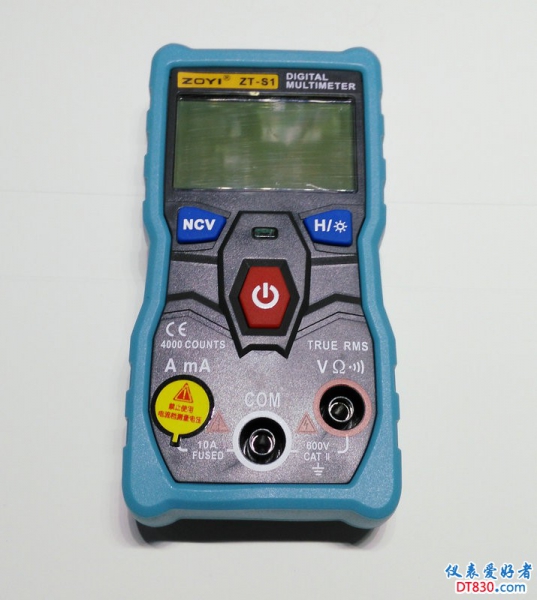

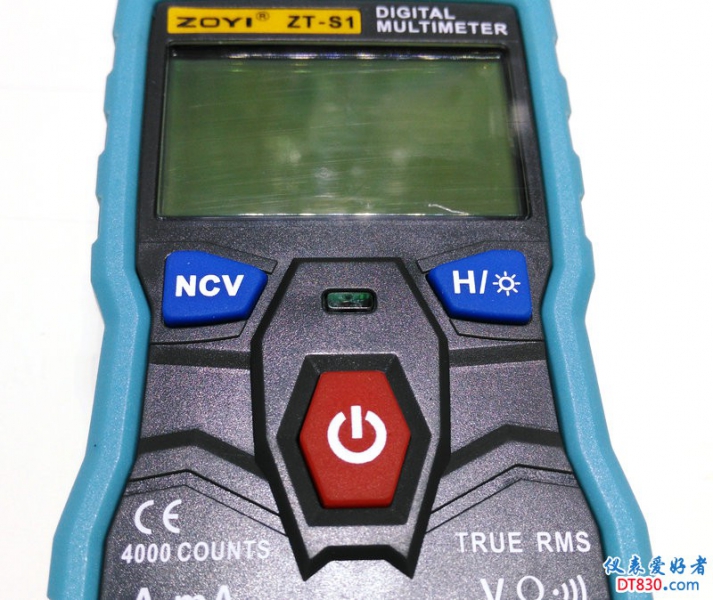

只有三个按键!真正的自动挡!

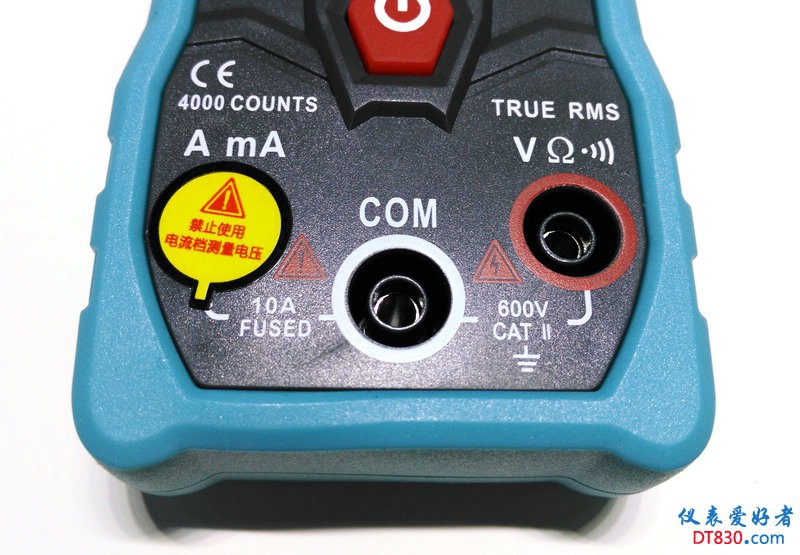

电流档插孔还有个提示贴纸。

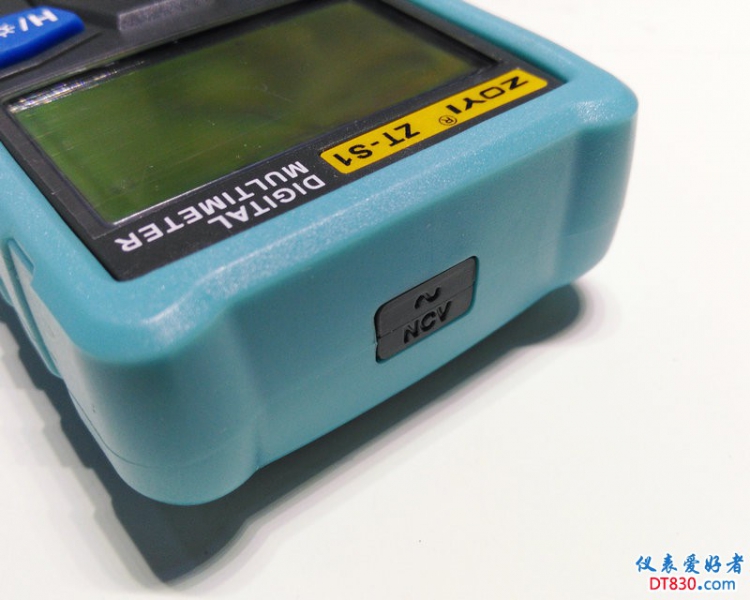

这地方像个小盖子。又像是天线似的。。。上面还印着NCV。实际上就是一个装饰。。。

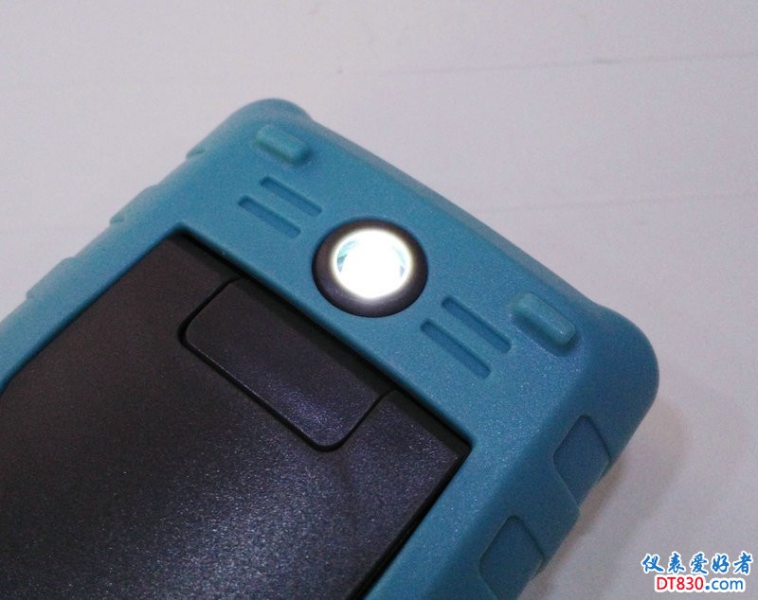

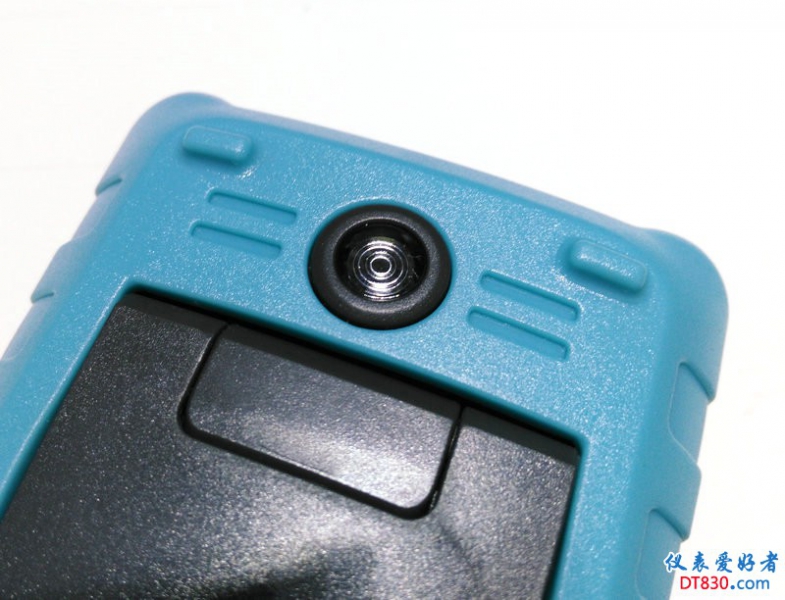

背面的照明灯。

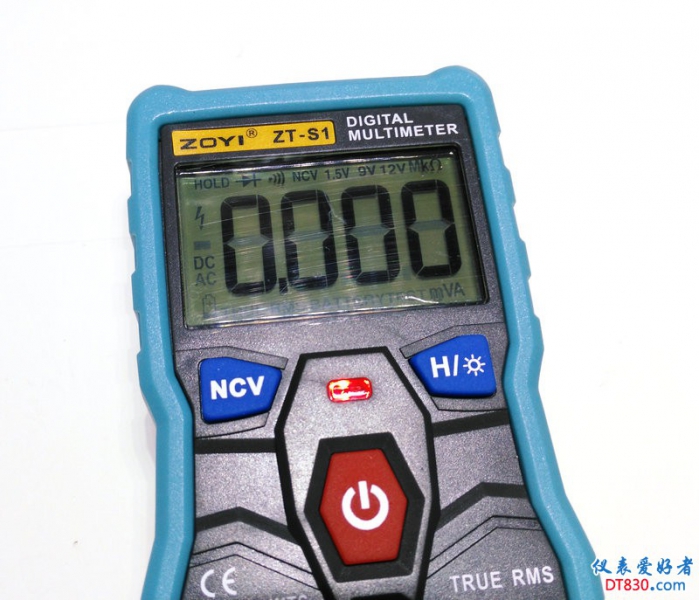

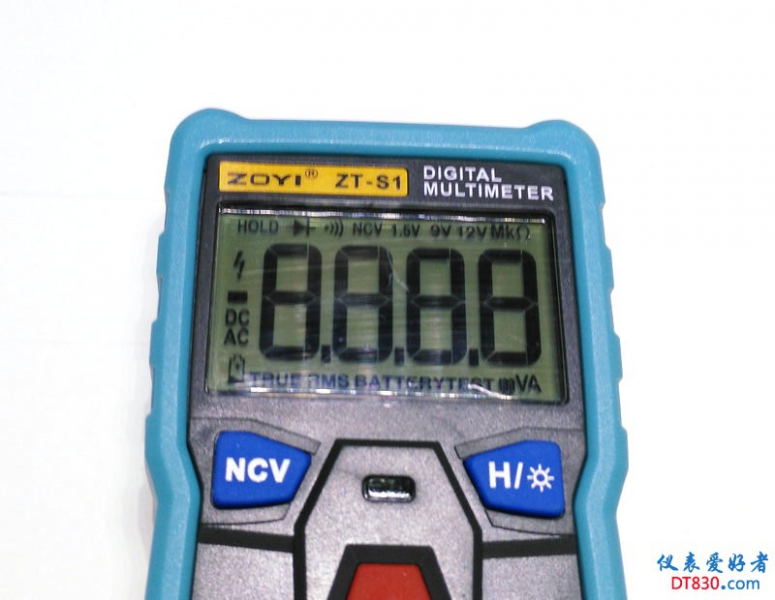

开机,屏幕满显自检。

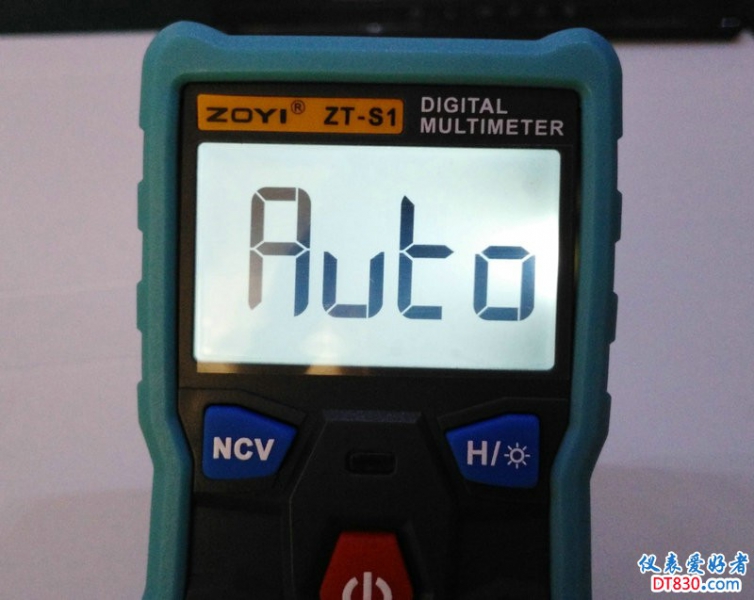

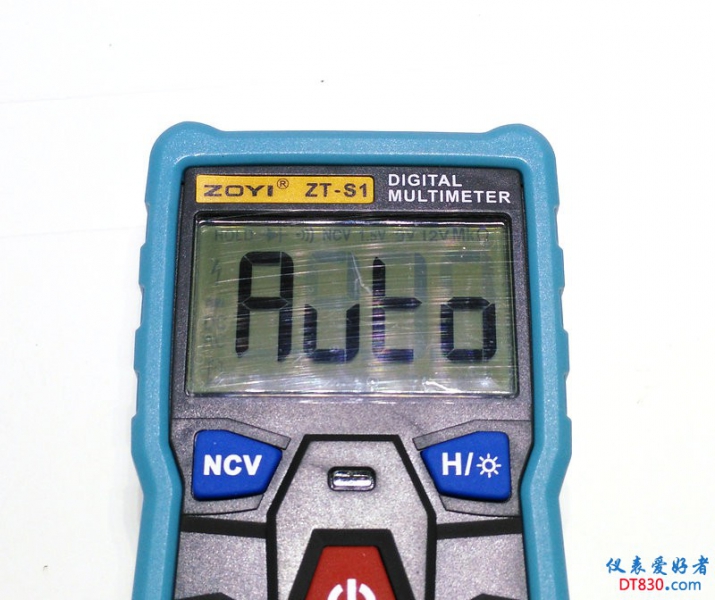

开机后直接显示auto。

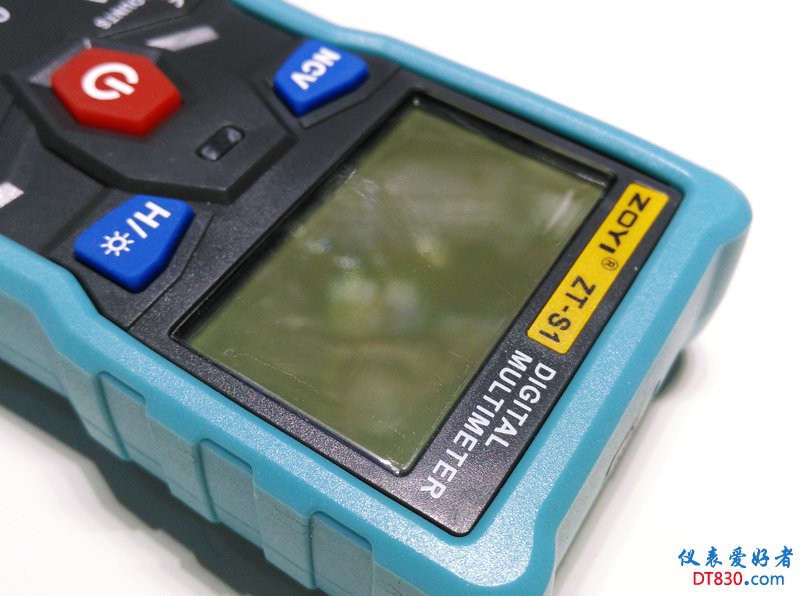

相比之前的ZT111 ZT219 S1的屏幕显示效果好了很多。

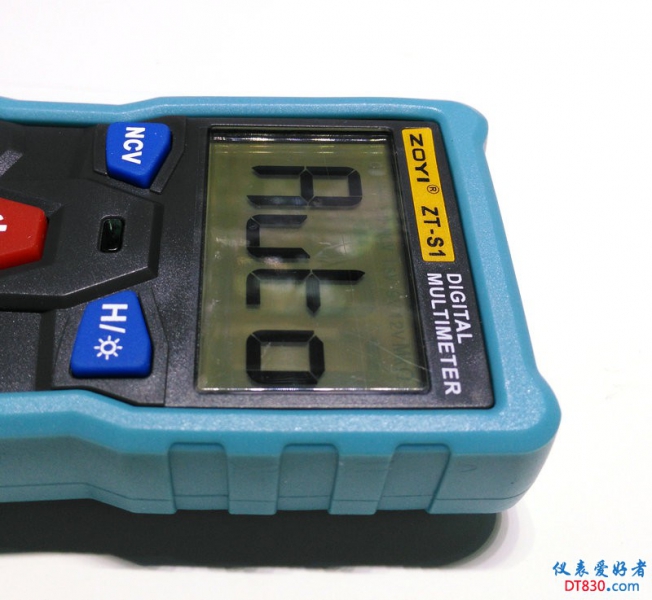

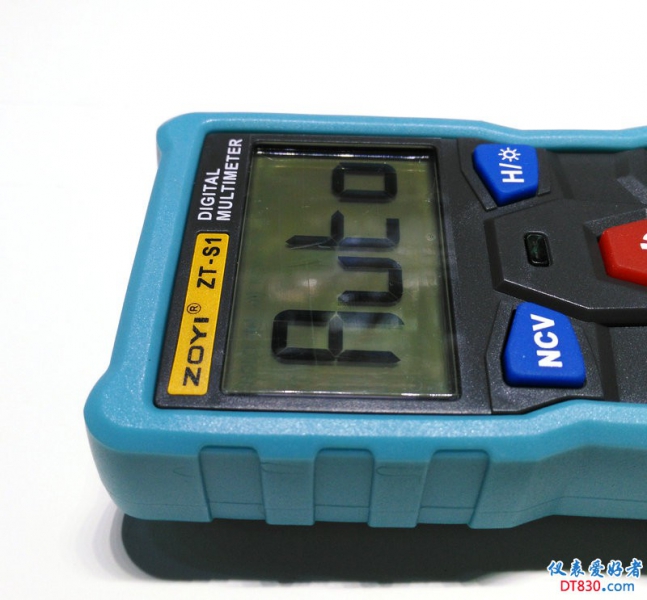

可视角度有大幅改善!

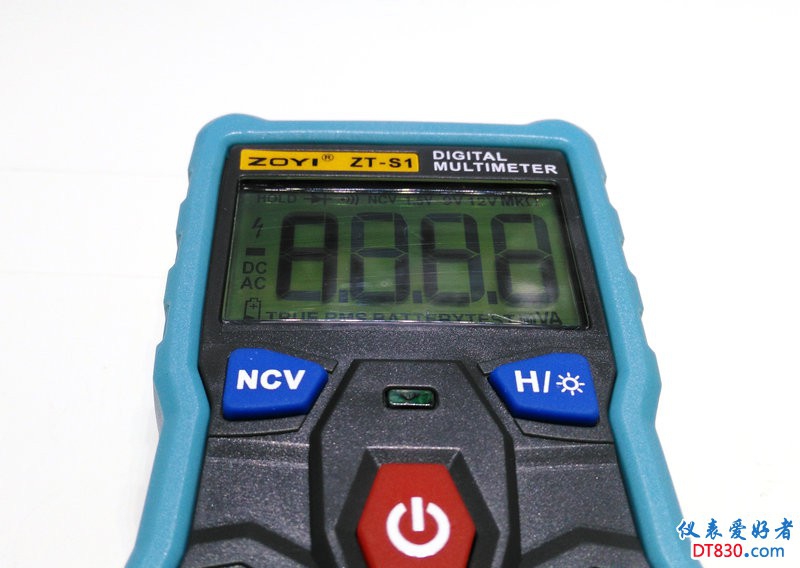

个别角度会出现“满显”的情况。感觉是对比度调的太高的原因吧?


先简单测一下~

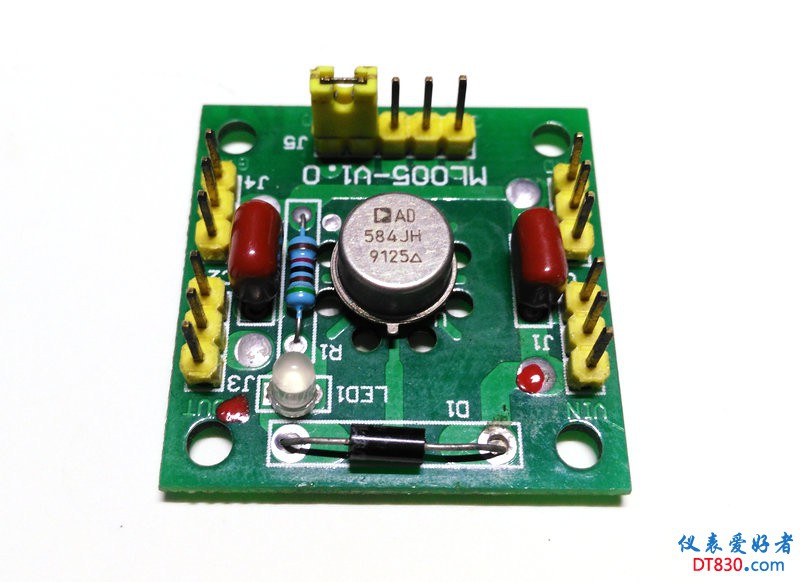

穷人的基准,AD584。

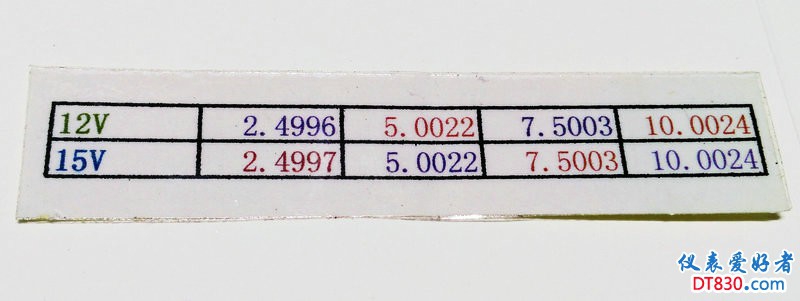

这个是我的AD584标定电压。

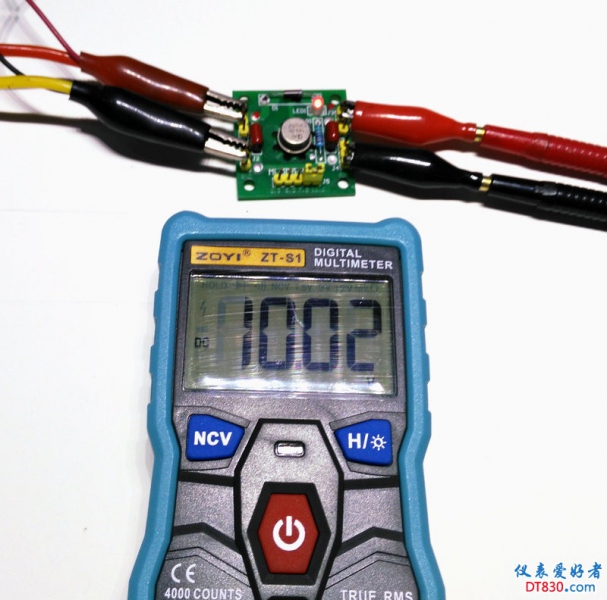

10.0024V电压,测量结果10.02V

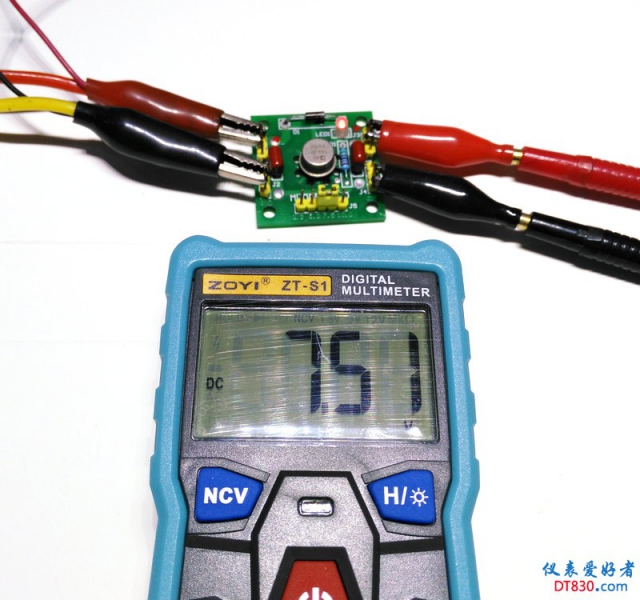

7.5003V电压,测量结果7.51V

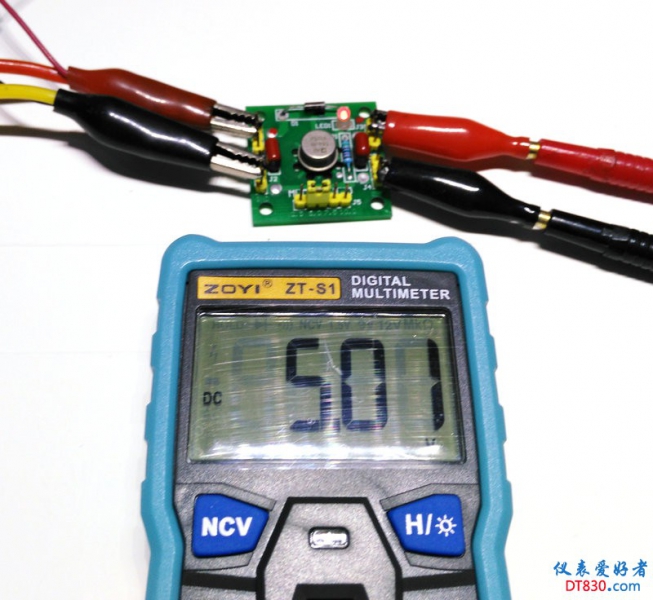

5.0022V电压,测量结果5.01V

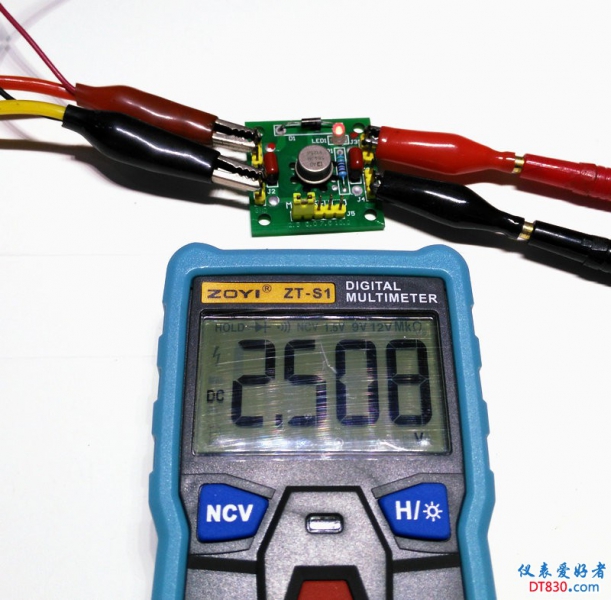

2.4997V电压,测量结果2.508V

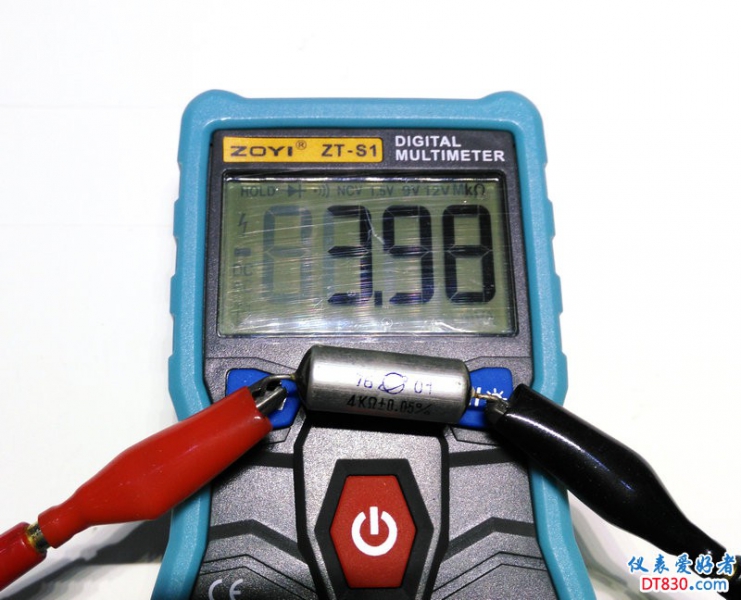

电阻档测试。4K

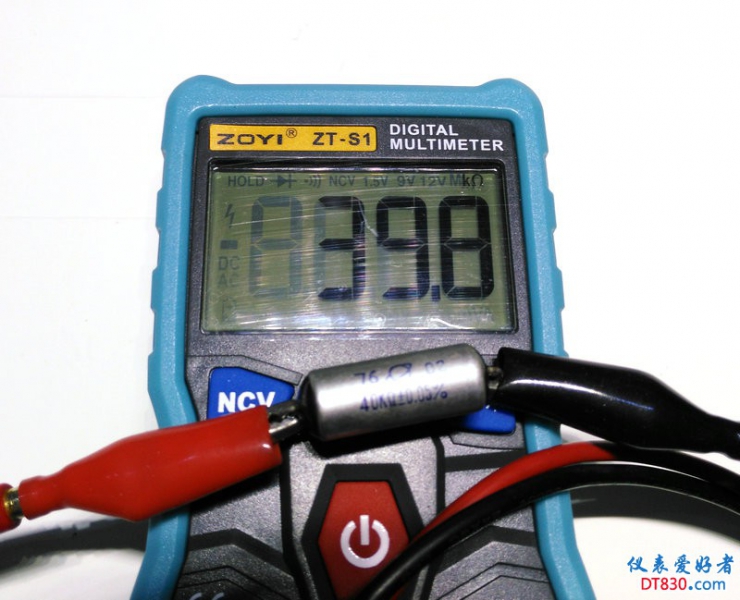

40K

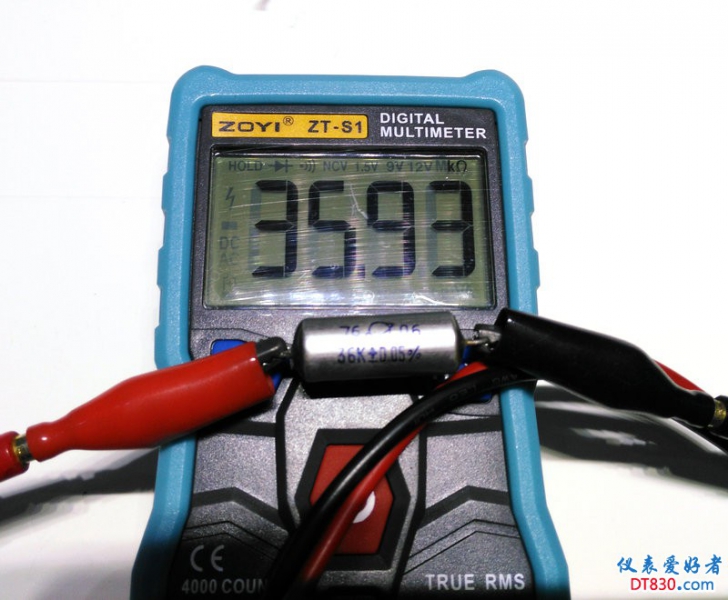

36K

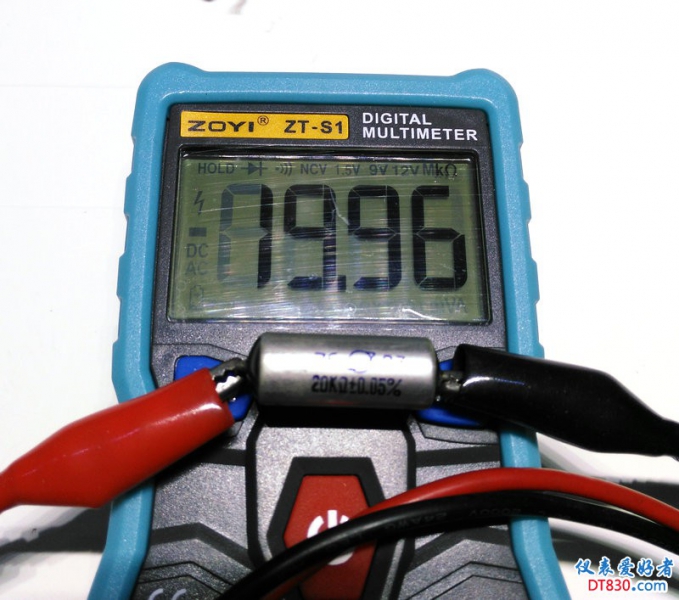

20K


比较让我惊讶的是,电阻档测试好像比ZT219还要快一些。。。
直接短接表笔,先是显示0000,大概过了一秒,蜂鸣器响起。


白色背光。


背光点亮的时候,背面的照明LED也一起点亮。
之前一直认为可以分开控制呢。
已有1人评分 金钱 理由
43545 + 5 + 5 赞一个!

查看全部评分 总评分: +5  金钱 +5

发表于 2018-7-24 22:25:45  | 显示全部楼层
本帖最后由 snowrose2000 于 2018-7-24 22:43 编辑

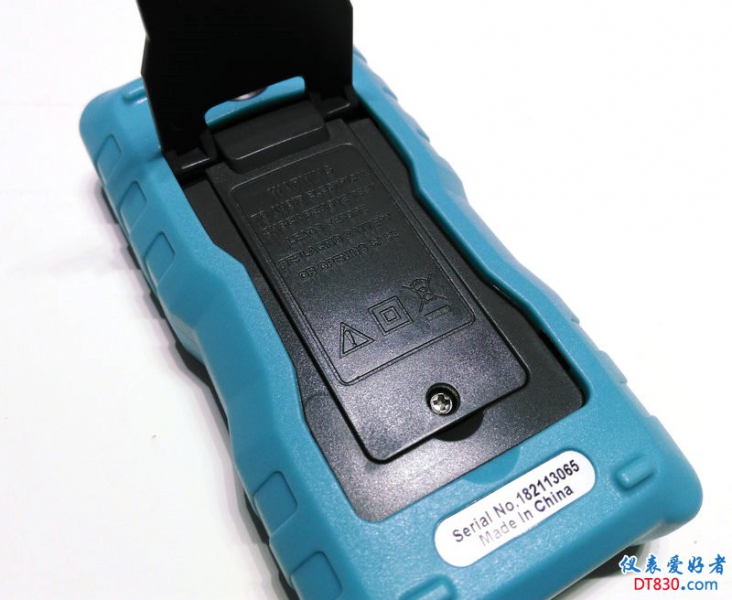

准备开始拆机。电池仓盖和ZT219 111设计的如出一辙。

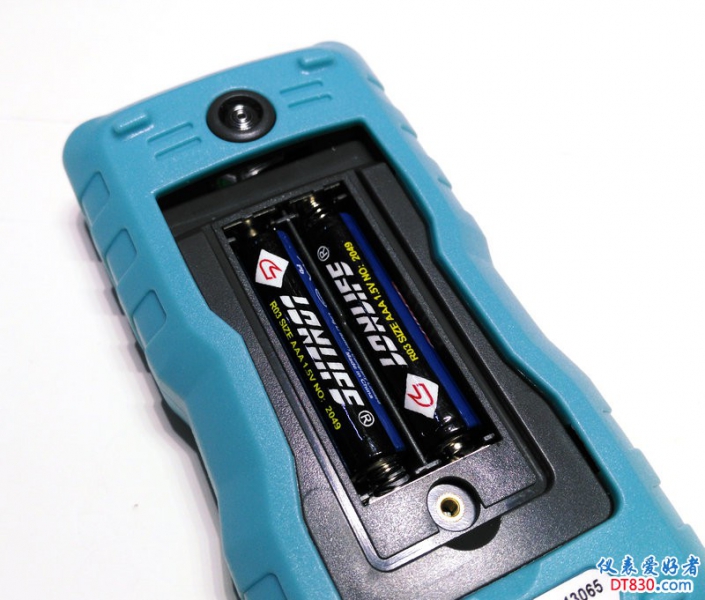

两节7号电池,很方便哦!

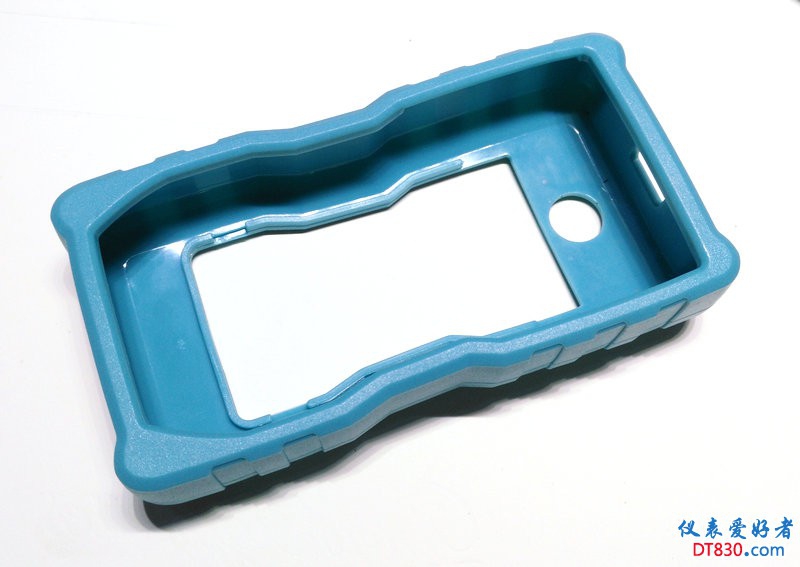

蓝色的保护胶套。手感还不错。


扒皮以后的S1也挺好看的。


后盖上两颗螺丝。拆掉以后上面还有两个卡扣。

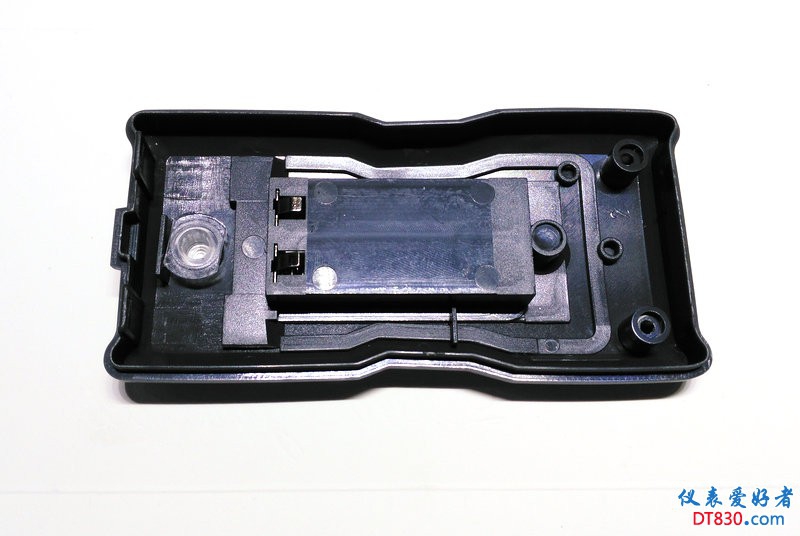

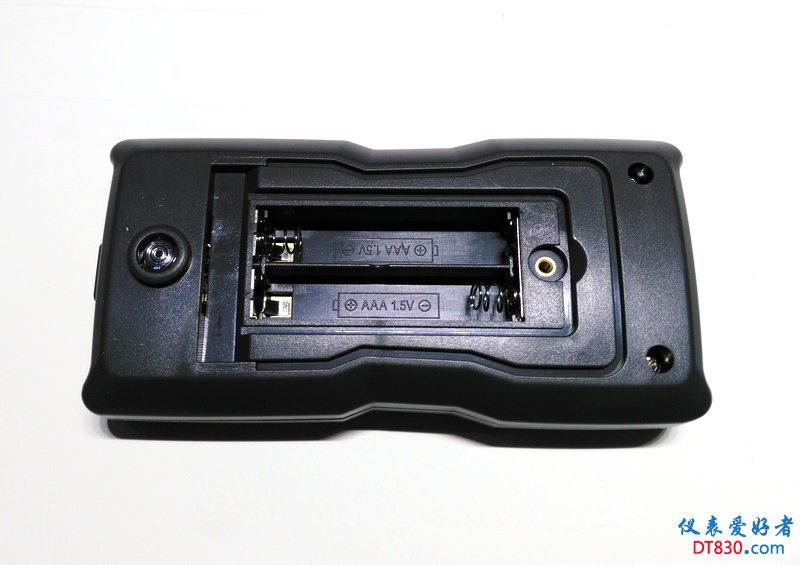

和ZT219 111不一样的地方,电池仓直接做在后盖上。
不像218和111那样粘在电路板上。

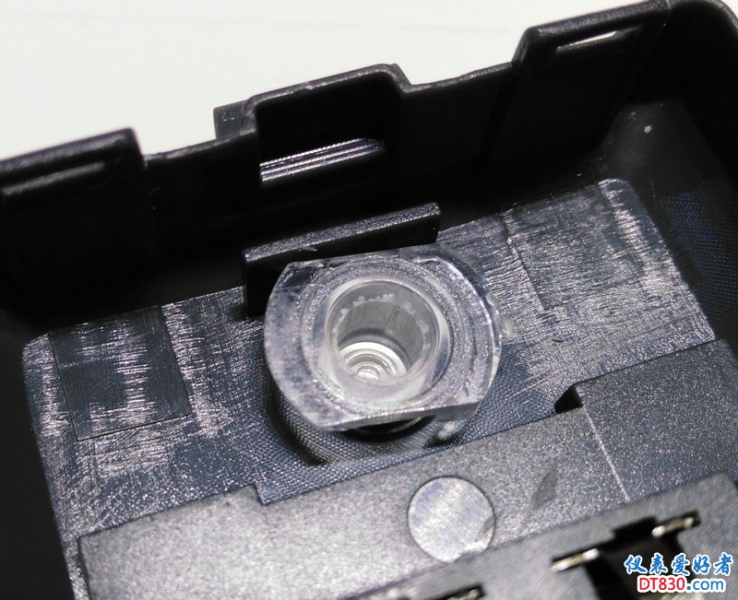

照明LED的窗口。

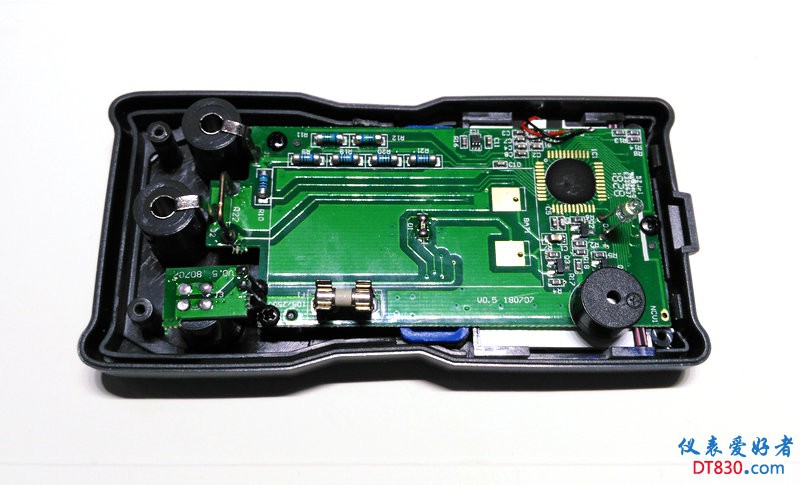

拆掉后盖以后。

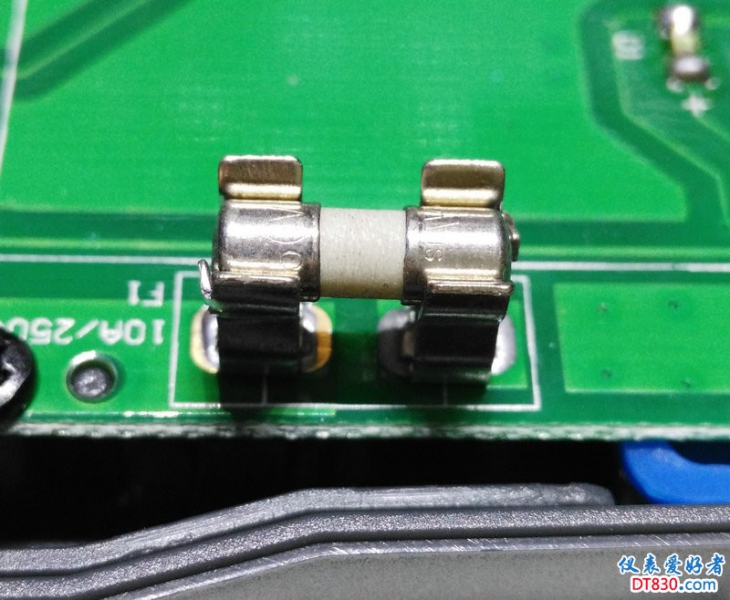

10A陶瓷保险。

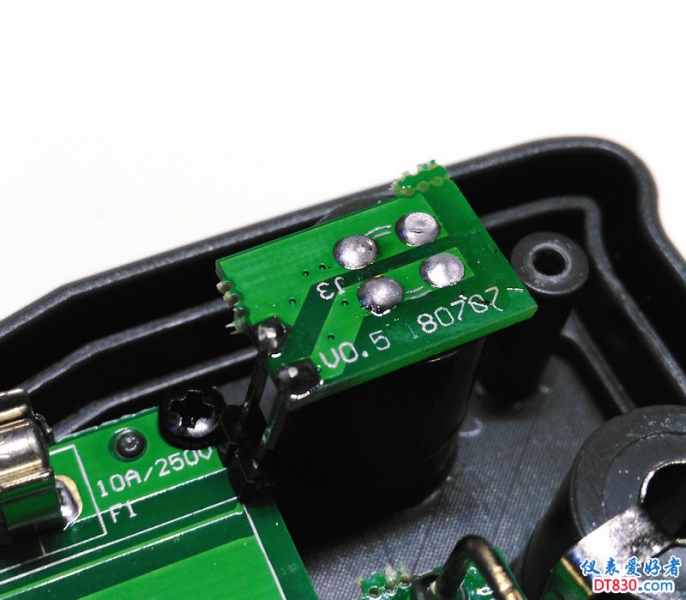

电流档插孔和ZTX的一样。只是,这两根排针,有点太细了点。。。

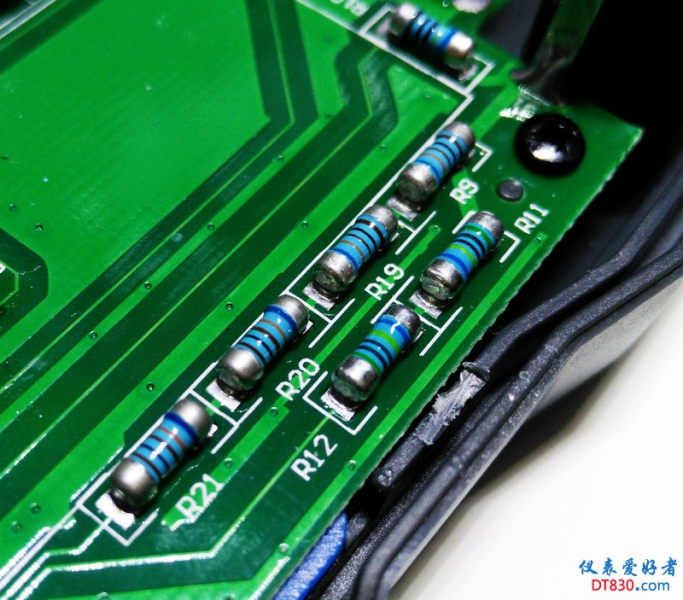

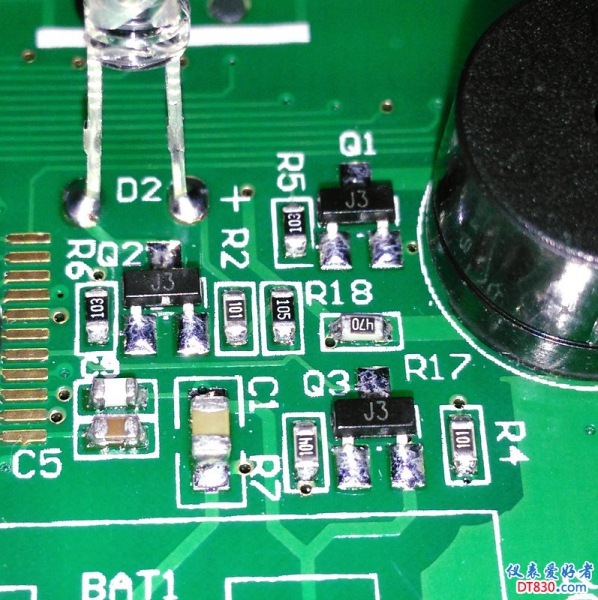

电阻上下没对齐,强迫症。。。

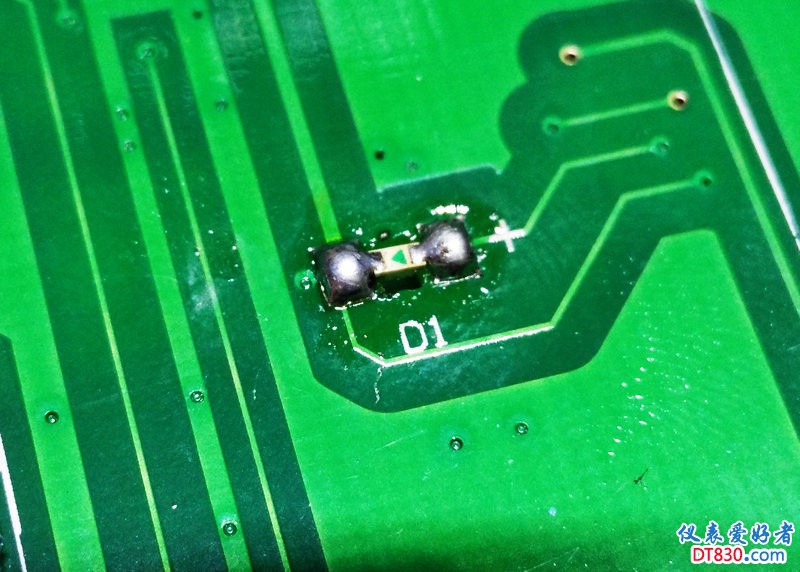

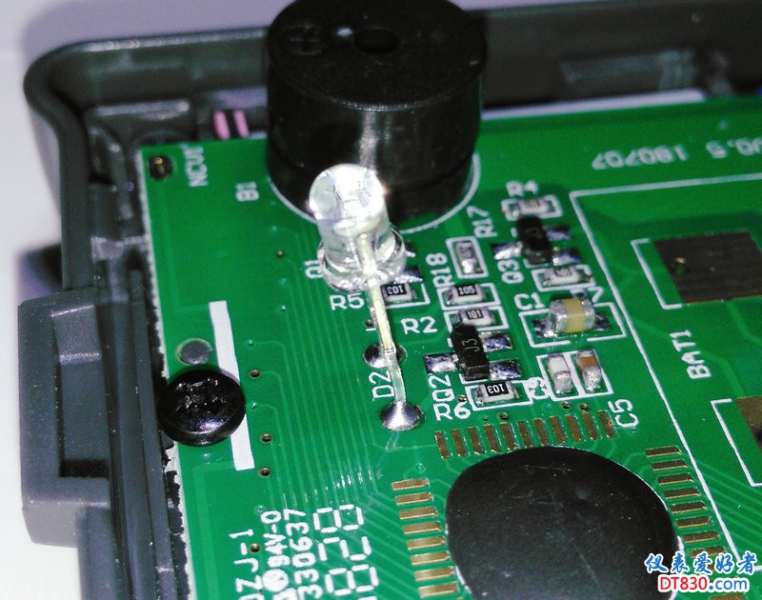

指示灯居然是这样焊上去的。。。
另一面布不开了?还是被前面外壳的导光棒顶住了?
这样只能人工焊接吧?影响生产效率哦~

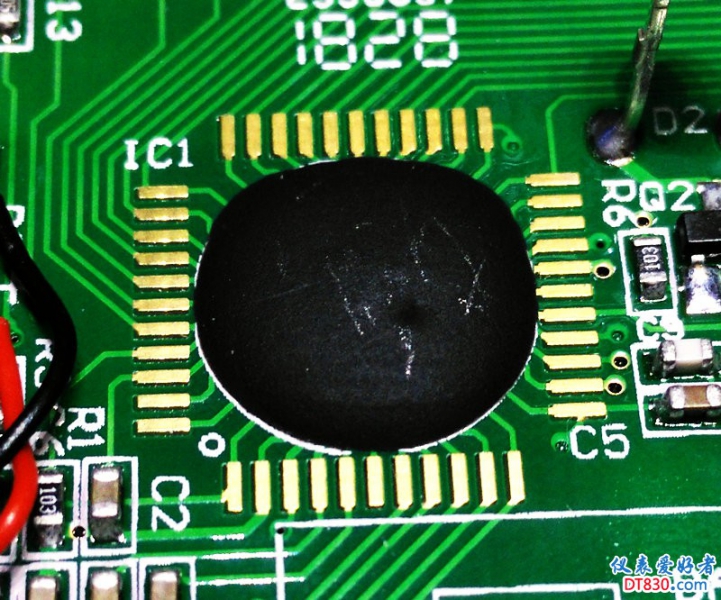

牛屎。。。
这两天我发现了牛屎的一个好处。。。就是,可以防水。哈哈!

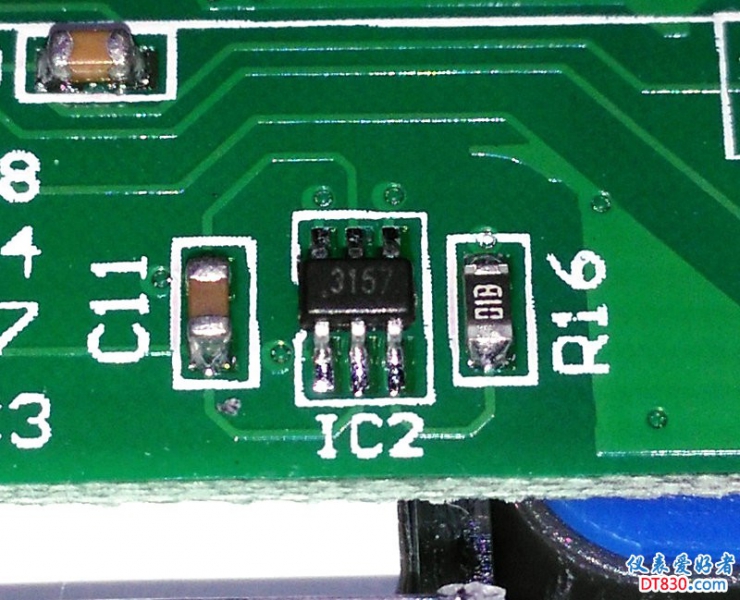

3157这个IC不知道是啥。




背面的照明LED,3mm聚光头白色LED。

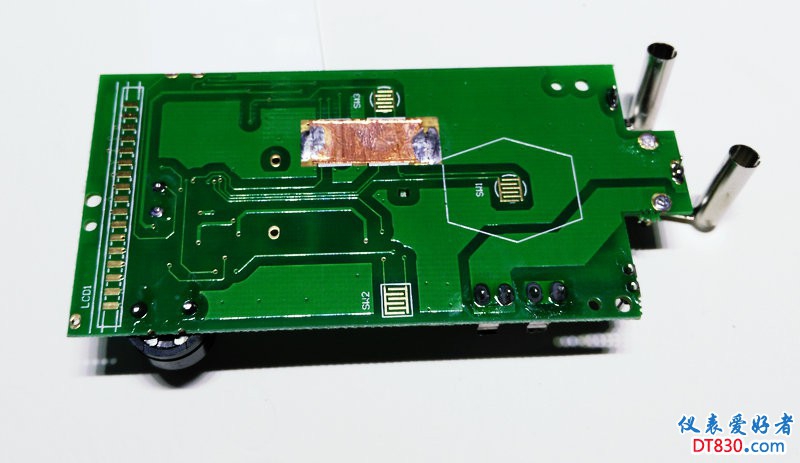

电路板正面没什么零件。没见F和基准呢?

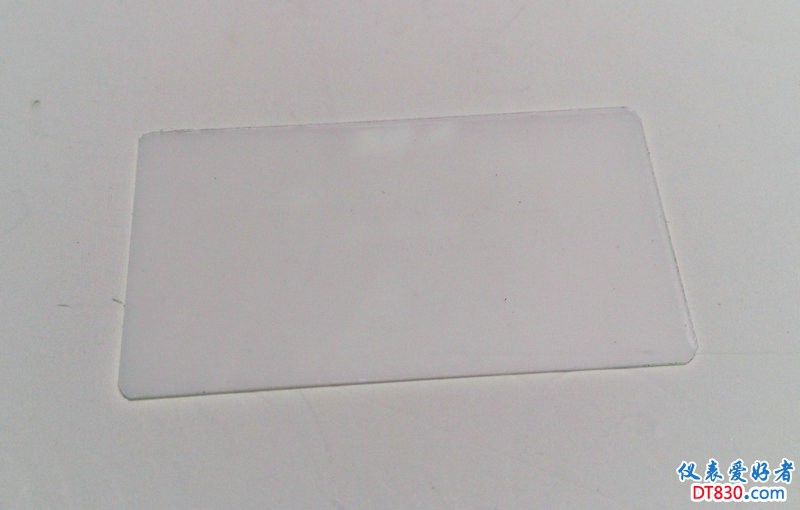

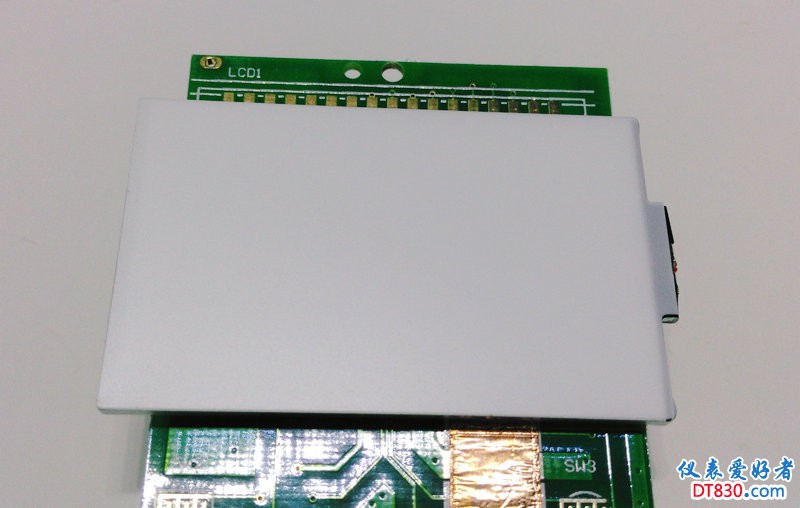

背光板。

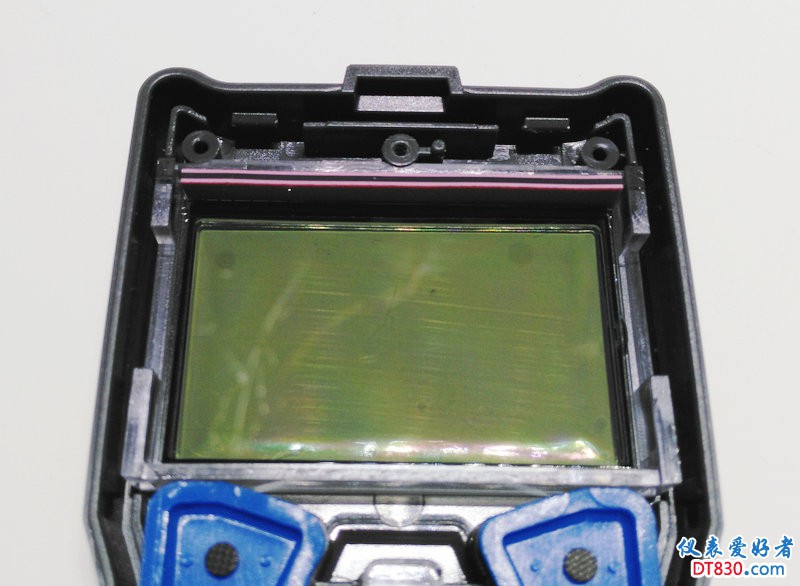

液晶屏。

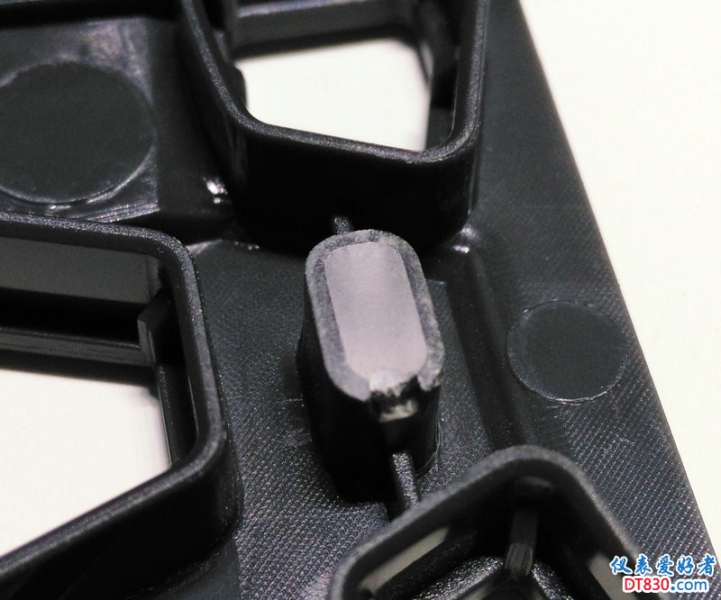

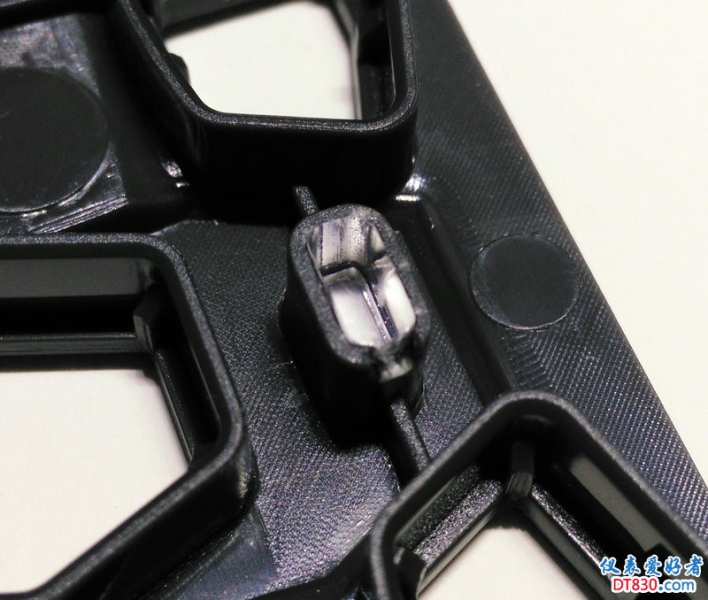

通断指示灯的导光棒。通体透明的。这样盖在LED上以后,会造成局部过亮,亮度不均匀的情况。
想给它扣下来,怎么也没扣扣下来。


既然扣不下来,就用细砂纸打磨成磨砂面吧。其实,外面打磨成磨砂面效果会更好。
只是,扣不下来它,在面板上很难下手啊。。。


折腾完赶紧裁膜。


把屏幕盖板上的膜撕掉,贴上新膜。好好保护起来。


小总结。ZT-S1,外形小巧,而且全自动挡设计,使用起来真是方便很多哦!7号电池,更换也很方便。屏幕显示效果改善明显!NCV带辨别零火线这个功能很实用!
只是,电压档读数有一点偏高,电阻档读数又有一点偏低。总体来说精度还可以。对于初学者,业余电子爱好者来说,足够用了!
其实,我一直觉得,万用表带背光好像没什么用。。。如果环境光暗的连液晶屏的读数都看不清了,我们还能看到表笔戳在哪了么?
发表于 2018-7-25 06:32:54  | 显示全部楼层
你的评测【电阻上下没对齐,强迫症。。。】属完美主义者,清晰,细致是强项---------------就是精。
发表于 2018-7-25 08:53:11  | 显示全部楼层
3157似乎是个低压差稳压器
发表于 2018-7-25 12:45:03  | 显示全部楼层
肉丝儿也收到了?好啊
发表于 2018-7-26 00:30:49  | 显示全部楼层
qjf11 发表于 2018-7-25 08:53
3157似乎是个低压差稳压器

现在器件上的丝印型号太多了!好多都无从下手。。。
发表于 2018-7-26 00:31:37  | 显示全部楼层
雨雾 发表于 2018-7-25 12:45
肉丝儿也收到了?好啊

咱俩好像同一天到的。。。
发表于 2018-7-26 17:19:24  | 显示全部楼层
snowrose2000 发表于 2018-7-26 00:30
现在器件上的丝印型号太多了!好多都无从下手。。。

模拟开关。
发表于 2018-7-26 17:24:33  | 显示全部楼层
snowrose2000 发表于 2018-7-26 00:31
咱俩好像同一天到的。。。

肉丝儿是什么?
你俩都收到了...肉丝儿???
我咋么没收到?
发表于 2018-10-16 02:23:20  | 显示全部楼层
跟着雪MM测评,淘宝48又入手S1,已有3个众仪了!
