用直流稳压电源测试场效应管

[复制链接]
发表在  2018-9-4 11:09:06  | 显示全部楼层 | 阅读模式
技术文章
文章类别: 测量相关
关键字: 基础测量
直流稳压电源有调压和限流的功能,平常可以用来测试很多电子元件的参数,下面分享自己用来测试场效应IRL3713的方法:

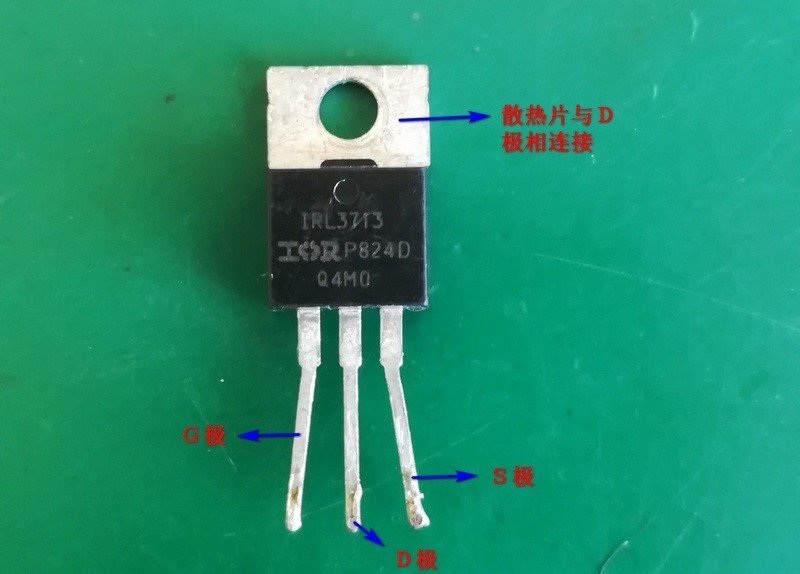

1、IRL3713

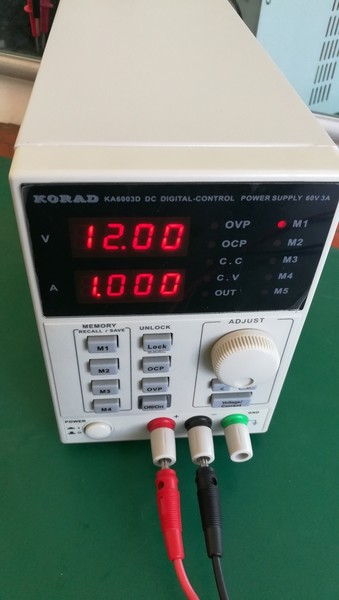

2、根据自己所要测试的元件调节稳压电源的电压和电流值为12V1A

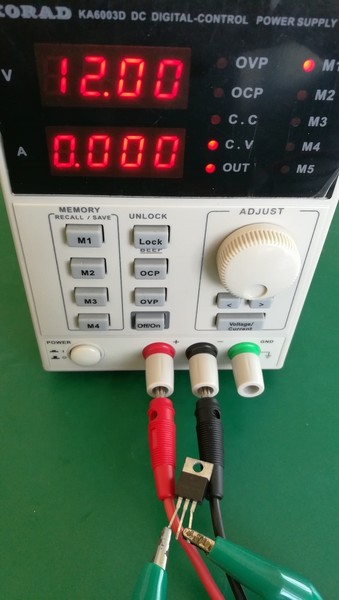

3、按照图中的方法连接好后电流值为0,说明此时管子不导通,且没有击穿短路的情况。

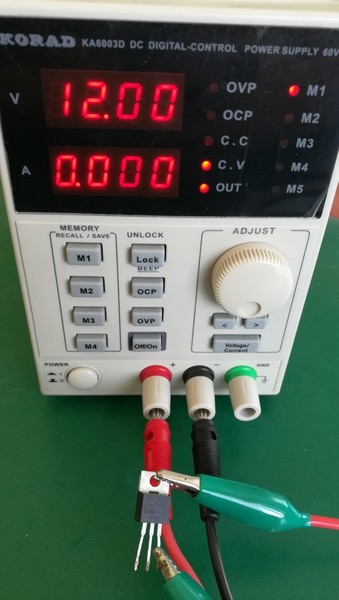

4、再按照图中方法连接好,给控制栅极充电,控制极按电源正极。

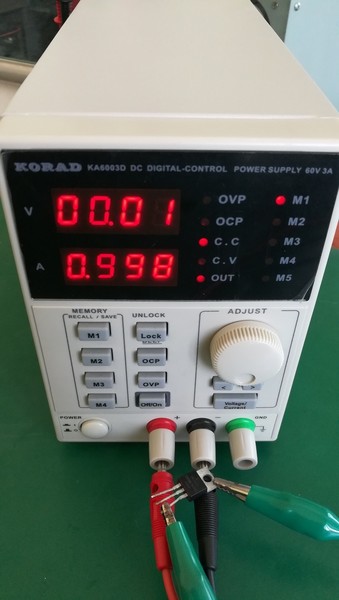

5、再次把电源正极连D极与负极连S极,可看到电流为1A,说明此时管子已经导通,管子是正常的。

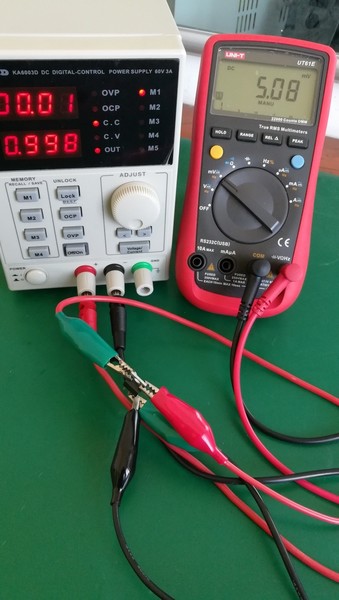

6、此时用一个万用表的毫伏档连接到管子的D极与S极可以测试管子导通时的电阻值为5毫欧。


注意:用万用表可以测试很多电子元件,但测试前一定根据元件调试好电压与电流值。
已有1人评分 金钱 仪表币 理由
43545 + 5 + 5 + 5 赞一个!

查看全部评分 总评分: +5  金钱 +5  仪表币 +5

发表于 2018-9-4 11:41:52  | 显示全部楼层
有个恒压恒流源的确很方便。
发表于 2018-9-4 14:21:53  | 显示全部楼层
灵活使用电源,学习了
发表于 2018-9-4 23:42:12  | 显示全部楼层
利用稳压电源的限流功能来测试元件。某些方面可以比用万用表测试更好,因为可以用较大的电流。
发表于 2018-9-5 07:49:03  | 显示全部楼层
本帖最后由 散淡021 于 2018-9-5 07:51 编辑


没有恒流电源可用下面的方法,这些土法维修估测很实用。
任何DC电源(普通电源或电池)串个317+ 个电阻(100mA或10mA) ,用ZT219、X、111、109等等DC毫伏档最合适。

有些型号的场管G极电压好像要一值保持着,才能维持导通。
发表于 2018-9-5 07:59:44  | 显示全部楼层
whli 发表于 2018-9-4 23:42
利用稳压电源的限流功能来测试元件。某些方面可以比用万用表测试更好,因为可以用较大的电流。 ...

赞同你的观点。比如测试稳压管的参数肯定比耐压测试仪要准确的多。
发表于 2018-9-5 08:04:54  | 显示全部楼层
谢谢分享使用技术
发表于 2018-9-5 08:29:43  | 显示全部楼层
随意设置的电压与电流,可以很方便的检测很多零件的特定性能。
发表于 2018-9-5 08:32:01  | 显示全部楼层
学习了,很好的经验。偏方出自民间,不按套路出牌是聪明人。
发表于 2018-9-5 08:42:28  来自手机  | 显示全部楼层
一个指针表就搞定。
