学着改装明纬S-350-27电源为可调电源

发表于：2020-5-20 10:11:41 9097
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 维修电源
仪表品牌: DIY自制
型号或关键字: 明纬S-350-27

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
其实自己手里不缺直流直流稳压电源，但看到论坛上很多坛友都改装过明纬电源为可调电源，也想尝试一下，在鱼上买了两个S-360-27电源，利用手上现有的元件，参照网上改装教程
很容易成功，利用改装好的电源给电池充电是个不错的选择。当然平常维修也能用的到。

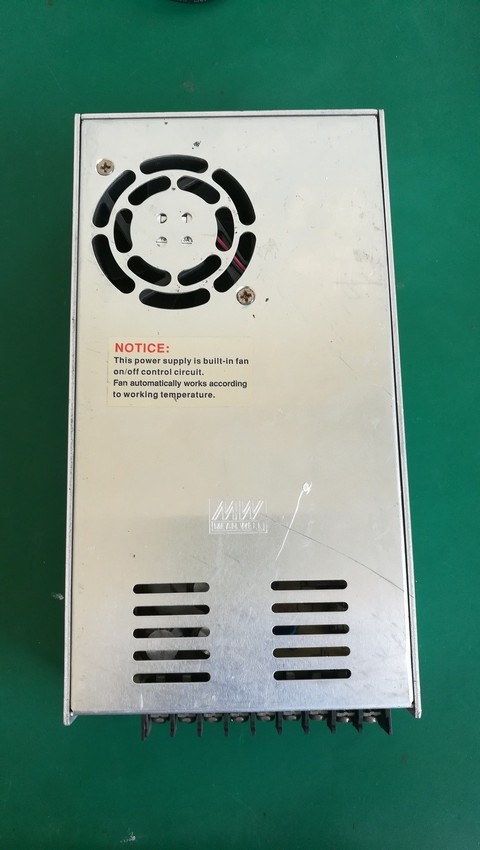

1、购买的明纬电源，看着很不错，应该是正品。

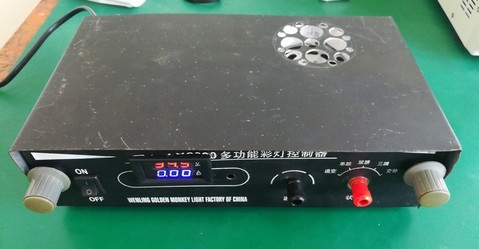

2、利用手上一个小机箱进行改装，散热孔丑了点，不过散热效果不错，

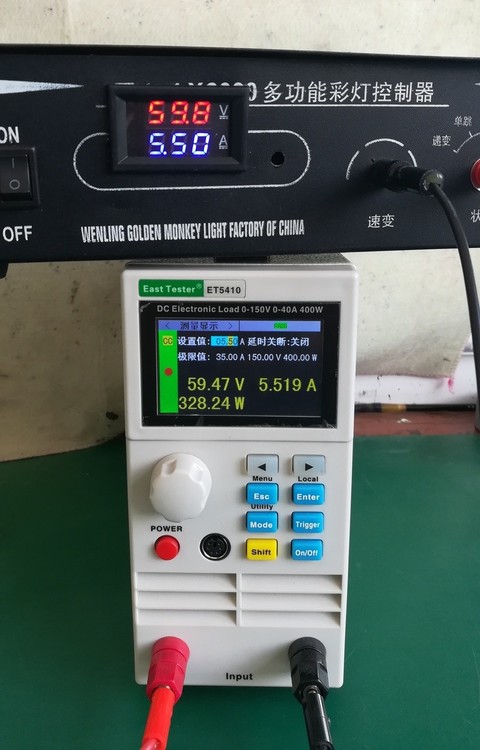

3、连续60V，5.5A输出非常稳定。

如果只是想用这款电源改装一个电池充电器，改装方法会非常简单。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

wgh1027 数字大神 2020-5-20 10:28:40
谢谢分享！60V5.5A连续可调不错。
2020-5-20 10:28:40 回复
kyhwhb 数字大神 2020-5-20 10:49:37
待机空载功耗有多大呢？
2020-5-20 10:49:37 回复
表述 楼主     数字精灵 2020-5-20 10:56:43
低电压时空耗1W，60V电压时空耗10W，负载时效率87%。
2020-5-20 10:56:43 回复
勇闯沙滩 数字大神 2020-5-20 11:14:17
最小多少伏?
2020-5-20 11:14:17 回复
其叔 数字探长 2020-5-20 11:16:51
楼主如果把改装过程分享出来就更好了！
2020-5-20 11:16:51 回复
kyhwhb 数字大神 2020-5-20 11:28:19
表述 发表于 2020-5-20 10:56
低电压时空耗1W，60V电压时空耗10W，负载时效率87%。

入手了个中兴ZXD030-S480改的3-60v可调电源，实测空载功耗15–28W，惊人！
2020-5-20 11:28:19 回复
wgsd 数字大神 2020-5-20 11:44:01
样子不错，更喜欢线性电源。
2020-5-20 11:44:01 回复
表述 楼主     数字精灵 2020-5-20 12:02:40
勇闯沙滩 发表于 2020-5-20 11:14
最小多少伏?

数码之窗有现成的，你可以去看看。
2020-5-20 12:02:40 回复
勇闯沙滩 数字大神 2020-5-20 13:05:49
表述 发表于 2020-5-20 12:02
数码之窗有现成的，你可以去看看。

我没有说明白，你改的最小多少伏?用没用副电源？
2020-5-20 13:05:49 回复
fslichong 数字王者 2020-5-20 14:15:02
如果不是有限制，我也更喜欢线性电源
2020-5-20 14:15:02 回复
表述 楼主     数字精灵 2020-5-20 14:50:03
勇闯沙滩 发表于 2020-5-20 13:05
我没有说明白，你改的最小多少伏?用没用副电源？

最小0.12V电压，电流最小是0.3A，调压调流必须用副电源。
2020-5-20 14:50:03 回复
表述 楼主     数字精灵 2020-5-20 14:51:31
wgsd 发表于 2020-5-20 11:44
样子不错，更喜欢线性电源。

搞维修用肯定是线性更好，如果是给电池充电用，开关电源是个不错的选择是，功率大效率高。各有长短。
2020-5-20 14:51:31 回复
jltzmy 数字精灵 2020-5-20 17:30:15
勇闯沙滩 发表于 2020-5-20 13:05
我没有说明白，你改的最小多少伏?用没用副电源？

如果改动电压幅度比较小，不需要从零起调，例如20-35伏之间，可以不用辅助电源，如果需要从零起调，就必须需要辅助电源单独供电才可以，
2020-5-20 17:30:15 回复
表述 楼主     数字精灵 2020-5-20 19:55:19
jltzmy 发表于 2020-5-20 17:30
如果改动电压幅度比较小，不需要从零起调，例如20-35伏之间，可以不用辅助电源，如果需要从零起调，就必 ...

想要短路调电流，必须增加辅助电源
2020-5-20 19:55:19 回复
jltzmy 数字精灵 2020-5-20 20:02:19
表述 发表于 2020-5-20 19:55
想要短路调电流，必须增加辅助电源

要想调压、调流，肯定要加辅助电源（本身就有辅助电源的除外，比如电脑电源自带辅助供电），其实494还是很好改的，我都改过N个了
2020-5-20 20:02:19 回复
星星123 数字精灵 2020-5-20 21:40:55
改装的过程不应该省掉
2020-5-20 21:40:55 回复
勇闯沙滩 数字大神 2020-5-22 12:06:13
jltzmy 发表于 2020-5-20 17:30
如果改动电压幅度比较小，不需要从零起调，例如20-35伏之间，可以不用辅助电源，如果需要从零起调，就必 ...

改过7-30V，只要一个电位器就行。
2020-5-22 12:06:13 回复
喜欢就好 数字精灵 2020-9-30 00:25:12
楼主是DIY高手，发上改造图来学习学习！
2020-9-30 00:25:12 回复
