万用表自动关机电路仿真

光速飞行

apple5050 发表于 2018-10-26 16:42
c2取大就可以了。定时的相关配置和原电路是没有区别的。关机电流我觉得是软件的问题。看探针放的位置，有 ...

比没改之前好多了，有时间我用面包板试试。

apple5050

光速飞行 发表于 2018-10-26 16:36
你这个电路仿真时间不到3钟，关机还是不切底，关机总电流178nA皮安，这个电流是很小了，但探针还能捕足到 ...

我原先吧c2改小是为加快仿真过程。不然太费时间。47uf完全是可以的。再大没仿真过。如果取值太大的话，可能还需要修改c4，c1的取值，不然的话关机过程会延长。反相输入端取样电压的设定值不能超过运放工作最低电压。

光速飞行

apple5050 发表于 2018-10-26 16:54
我原先吧c2改小是为加快仿真过程。不然太费时间。47uf完全是可以的。再大没仿真过。如果取值太大的话，可 ...

电路成熟肯定要有一个过程，有时间慢慢试。

apple5050

光速飞行 发表于 2018-10-26 16:56
电路成熟肯定要有一个过程，有时间慢慢试。

用示波器仿真了一下，运放输出电压下降到最低在1毫秒以内。比预想的还快。

光速飞行

apple5050 发表于 2018-10-26 20:21
用示波器仿真了一下，运放输出电压下降到最低在1毫秒以内。比预想的还快。 ...

是吗，不发图上来看看。

apple5050

光速飞行 发表于 2018-10-26 22:13
是吗，不发图上来看看。

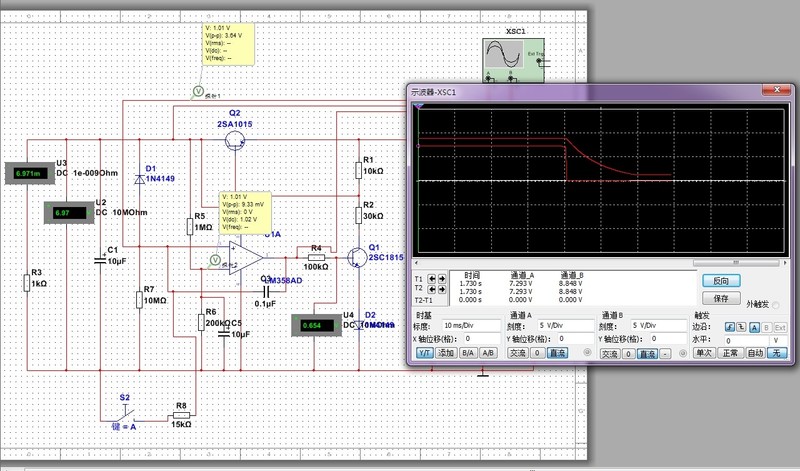

确实很快的。下面那条线是运放输出电压，上面的是Q2之后的电压。

光速飞行

apple5050 发表于 2018-10-26 22:29
确实很快的。下面那条线是运放输出电压，上面的是Q2之后的电压。

谢谢，我有时间也这样做。
