万用表自动关机电路仿真

光速飞行

光速飞行 发表于 2018-10-26 01:39

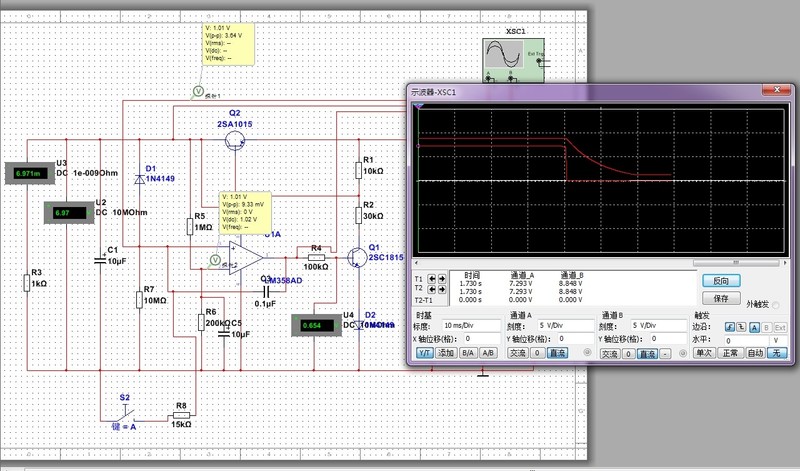

把LM358供电改到Q2后，仿真电压，电流就象漏电一样，慢慢地，一点一点地漏一直漏到关机，关机电路关机时间 ...

从仿真中看到电压开始降低是13分钟到关机24分钟，漏电时间足足用去11分钟，真是拖泥带水，关机不切底，这样的开关真的不好用了。

apple5050

光速飞行 发表于 2018-10-26 09:53
从仿真中看到电压开始降低是13分钟到关机24分钟，漏电时间足足用去11分钟，真是拖泥带水，关机不切底，这 ...

这个电路是有问题的。断电过程受多个参数的影响。电路不变适当改一下参数能缩短断电过程。你看一下我改的那个，断电很快。关键就是稳定参考电压，加速定时电容电压的变化率。仿真是可以的。实际没测试。手机不知怎么发图片。在原帖最后一条回复里。

apple5050

光速飞行 发表于 2018-10-26 09:53
从仿真中看到电压开始降低是13分钟到关机24分钟，漏电时间足足用去11分钟，真是拖泥带水，关机不切底，这 ...

你把c1接到同相输入端。结果就不一样了。c1接在反相端，不如不接c1。

光速飞行

apple5050 发表于 2018-10-26 10:49
这个电路是有问题的。断电过程受多个参数的影响。电路不变适当改一下参数能缩短断电过程。你看一下我改的 ...

我一有时间就仿仿，看看。

光速飞行

apple5050 发表于 2018-10-26 10:54
你把c1接到同相输入端。结果就不一样了。c1接在反相端，不如不接c1。

我得试试看。

光速飞行

光速飞行 发表于 2018-10-26 09:53
从仿真中看到电压开始降低是13分钟到关机24分钟，漏电时间足足用去11分钟，真是拖泥带水，关机不切底，这 ...

最洽当的名字叫盗电开关。不是省电，而是盗电。

apple5050

光速飞行 发表于 2018-10-26 10:58
我得试试看。

这是我改过的电路。这个修改后带载能力很强，定时时间不受负载影响。带大负载的时候如果输出电压低，减小R1，R2使三极管能饱和导通即可。

光速飞行

apple5050 发表于 2018-10-26 11:22
这是我改过的电路。这个修改后带载能力很强，定时时间不受负载影响。带大负载的时候如果输出电压低，减小R ...

谢谢，我有时间，就用常用三极管，8550，8050仿真试。

光速飞行

apple5050 发表于 2018-10-26 11:22
这是我改过的电路。这个修改后带载能力很强，定时时间不受负载影响。带大负载的时候如果输出电压低，减小R ...

你这个电路仿真时间不到3钟，关机还是不切底，关机总电流178nA皮安，这个电流是很小了，但探针还能捕足到，是好了很多的电路，有时间加大时间仿一次看看。

apple5050

光速飞行 发表于 2018-10-26 16:36
你这个电路仿真时间不到3钟，关机还是不切底，关机总电流178nA，这个电流是很小了，但探针还能捕足到。

c2取大就可以了。定时的相关配置和原电路是没有区别的。关机电流我觉得是软件的问题。看探针放的位置，有的位置就是电流就是0.电源负极放一个，各支路也可以放。理论上是能彻底断电的。还有探针的电压显示精度有限，有的地方用电压表，更能看出电压变化情况。不过电压表要改内阻，不然会影响定时时间。不过实际电流不可能完全是0。毕竟三极管不是绝缘体。
