超低性价比!sorbo硕而博 1.5V USB充电式5号电池评测体验。

[复制链接]
发表在  2018-11-10 00:40:40  | 显示全部楼层 | 阅读模式
评测
评测类别: 电池_充电宝
本帖最后由 snowrose2000 于 2018-11-10 00:54 编辑

前言:
随着时间推移,5号,7号电池在日常生活中的使用频率变得越来越少。越来越多的东西都已经开始被锂电池所取代。
不过锂电池并是5号,7号电池的终结者。如今的遥控器,无线键盘,鼠标,石英钟,儿童玩具等等很多都依然再使用5号7号电池。
在未来的一段时间内,5号,7号电池亦不会退出历史的舞台。
平时我们大多都是用一次性的碳性,或碱性电池。对于使用频繁,耗电量大的设备,我们多数都是选择镍氢充电电池。
不过使用镍氢充电电池的时候,充电显得略不方便了。毕竟如今很多设备都是使用5V USB口充电或供电。用镍氢电池的话,你还需要一个额外的充电器。
硕而博 1.5V USB充电式5号电池 则可以直接通过USB口对电池进行充电,不在需要额外的充电器。

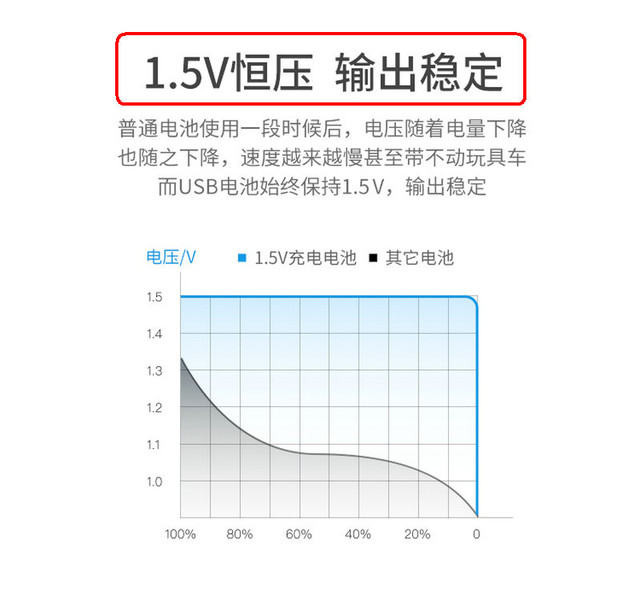

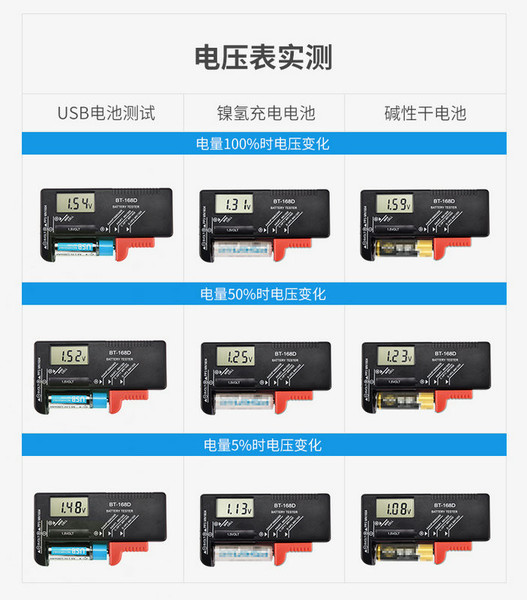

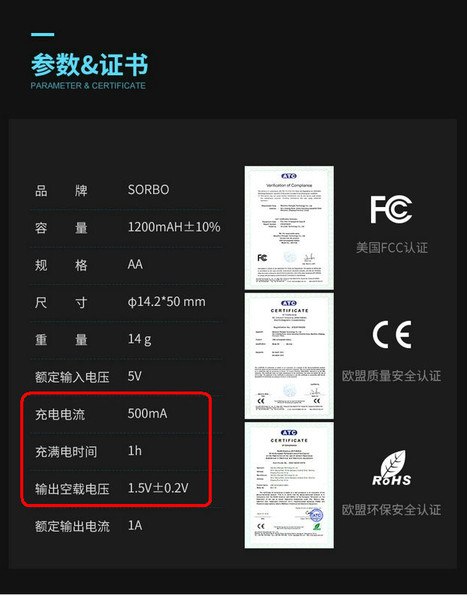

先来看看硕而博 1.5V USB充电电池的参数。


红圈里的内容要记住后,下面会有提到的。

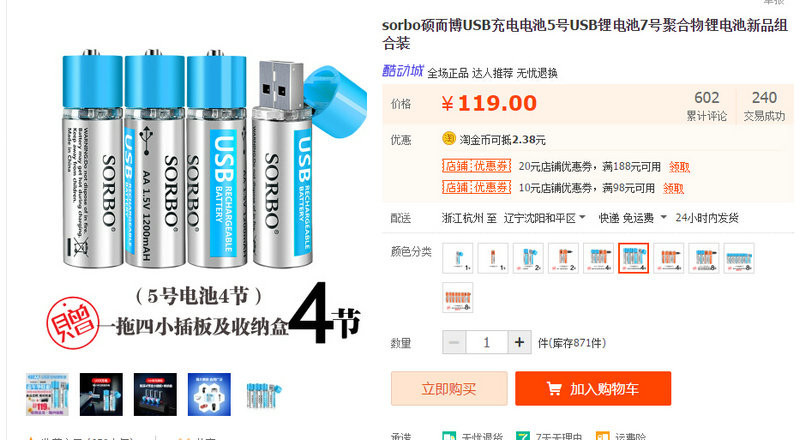

硕而博 1.5V USB充电式5号电池,某宝售价大约35元一粒包邮。4粒+送4USB口扩展板要119了。
这价格可不算低了!


收到的试用品。


包装盒,乍一看还以为是炫迈口香糖呢。。。

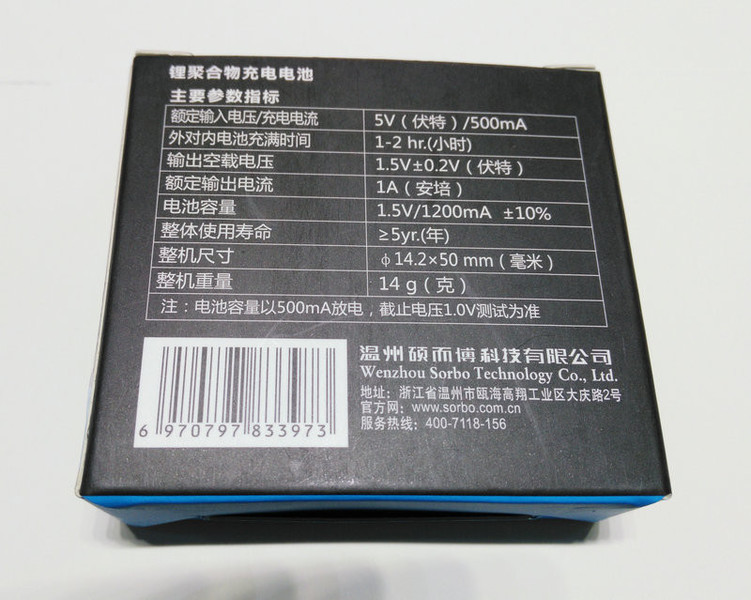

包装盒背面印着一部分参数。

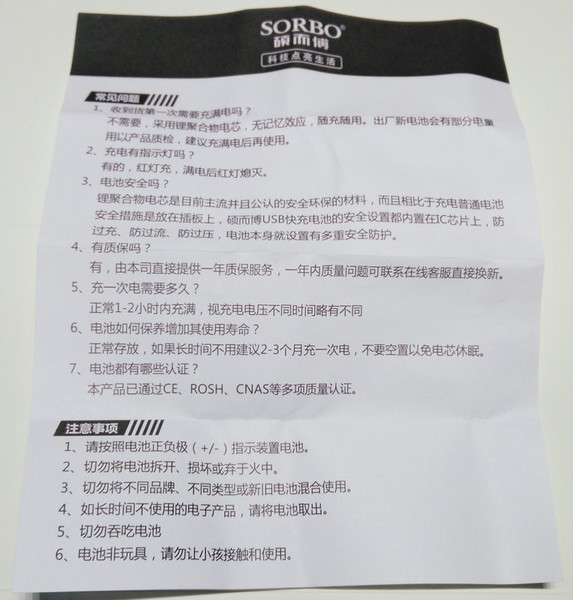

盒内的说明书。

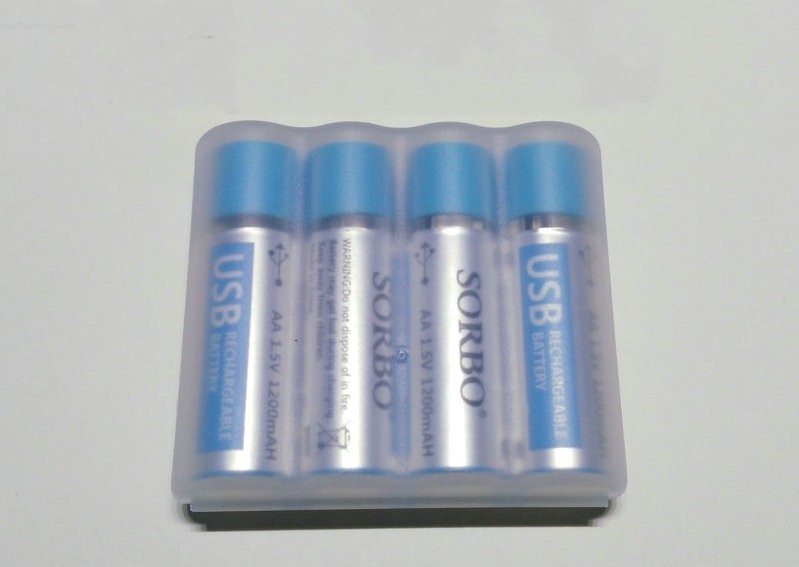

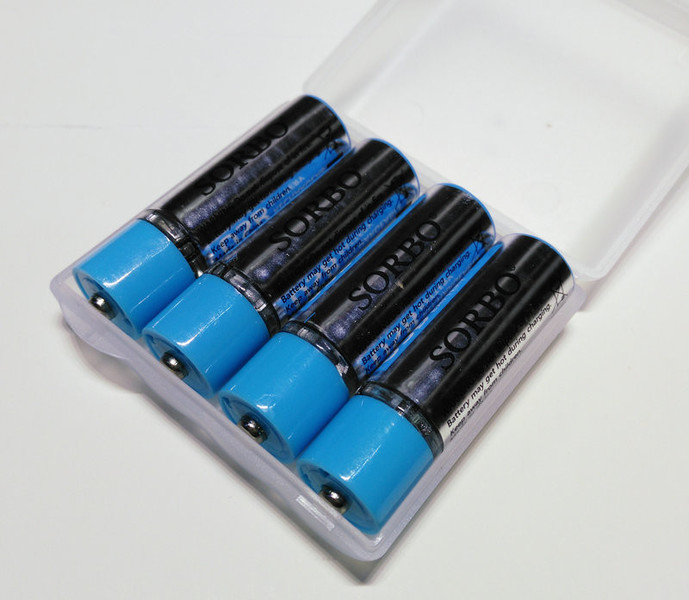

自带的电池盒。比某宝上1~2块钱的那种电池盒质量,做工都要好不少。

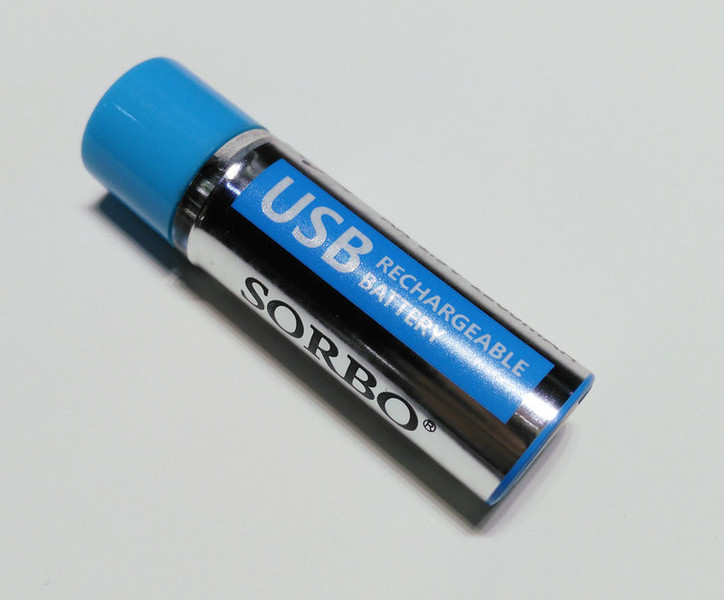

看上去和普通5号电池没什么区别。整体外观,印刷,配色感觉还算漂亮。


不过,如果把蓝色部分全部换成绿色,是不是更能突出环保的特性呢?

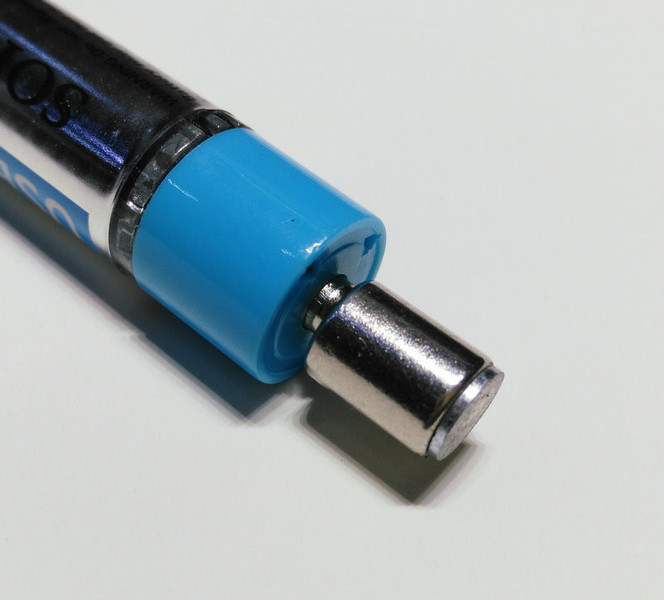

电池正极触点,铁的。。。

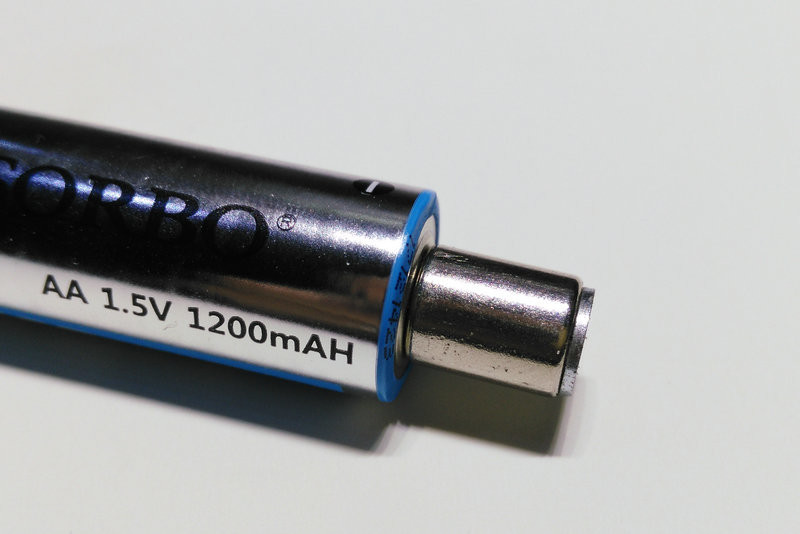

负极,铁的。。。

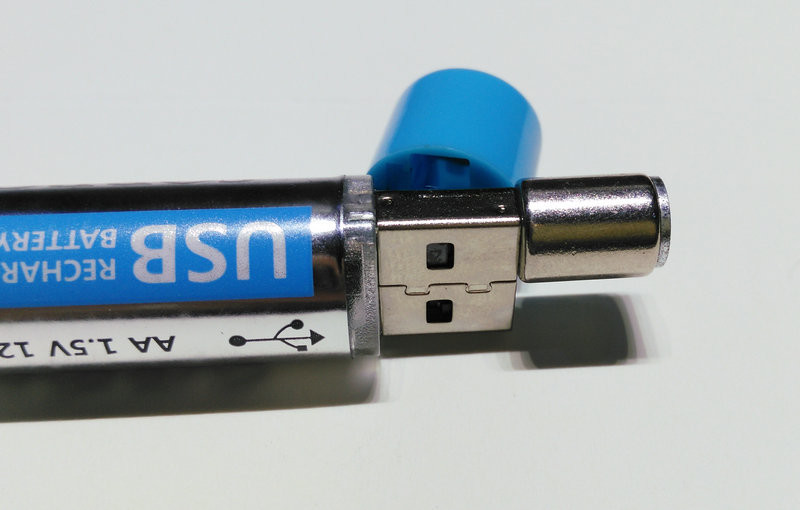

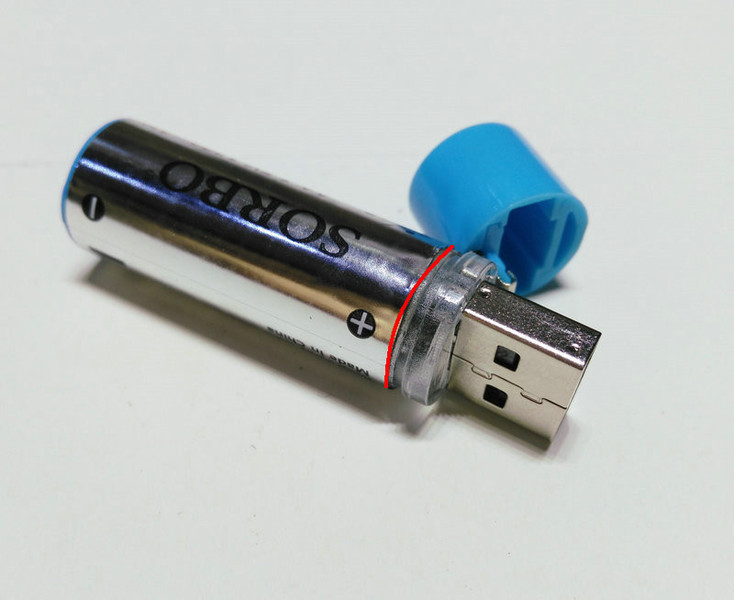

打开上面蓝色的正极帽,露出USB部分。
电池帽无论是打开,还是闭合状态,给人的感觉都是比较松散的。不免产生一丝廉价感。


电池正极的USB盖子是通过一个触片连接到电池内部电路的。

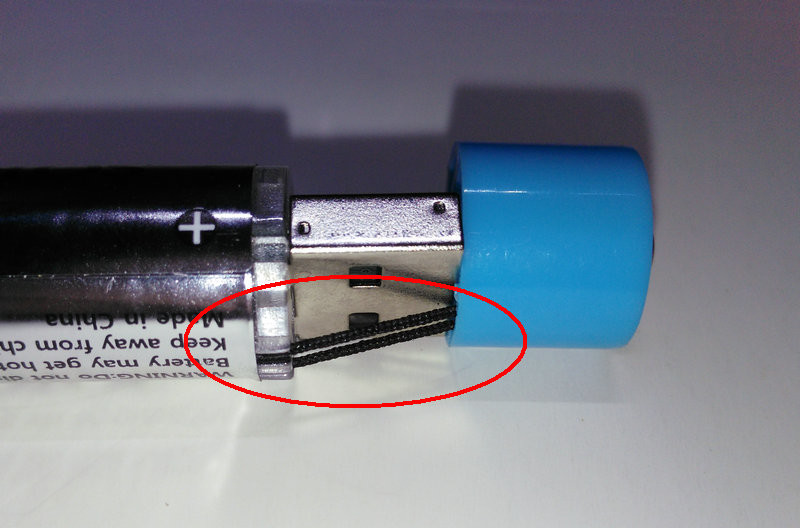

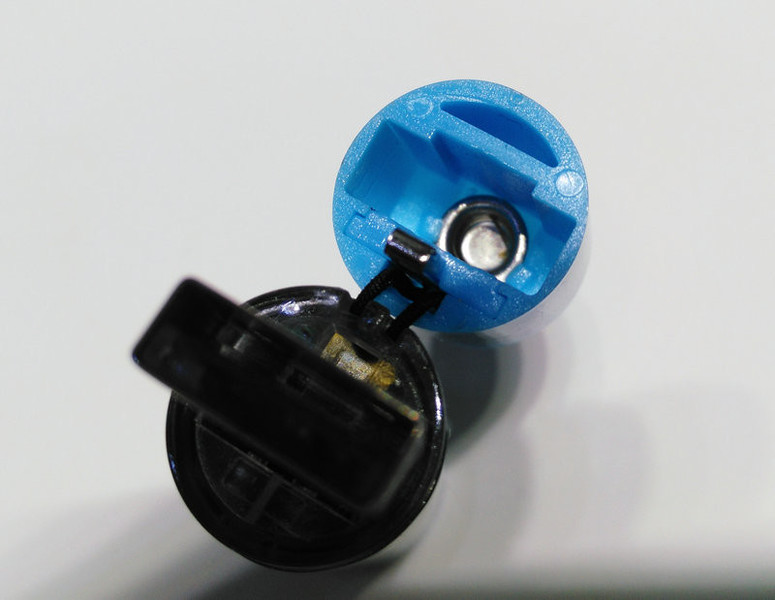

而这个电池正极帽与电池之间则是通过一小段橡皮筋来连接的。。。
没错,就是橡皮筋。。。比我用来绑头发的橡皮筋细很多的橡皮筋。。。
如果使用频率很高的话,很难保证这橡皮筋不会老化或断裂。
电池正极帽之所以给人以松散的感觉有很大一部分原因就是这橡皮筋的缘故。
还有就是正极帽和USB插头配合的间隙过大。为什么不做的像优盘盖一样紧密呢?下面再说原因。

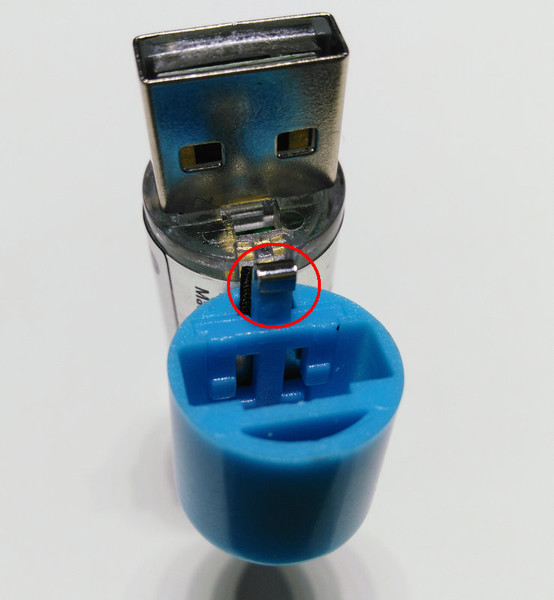

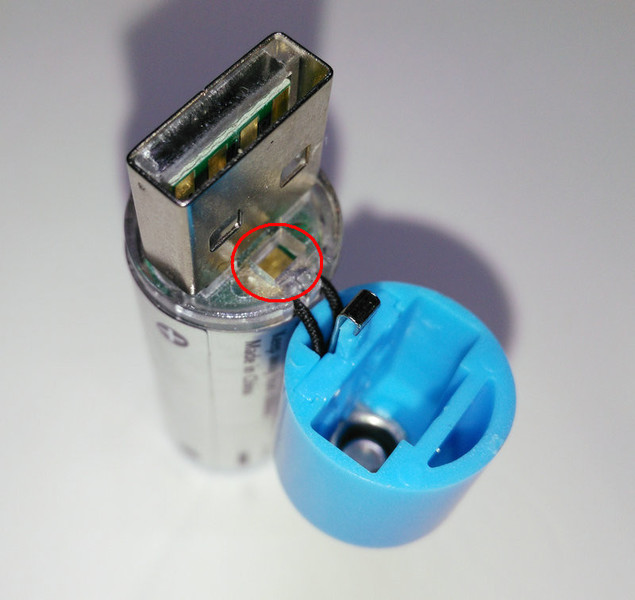

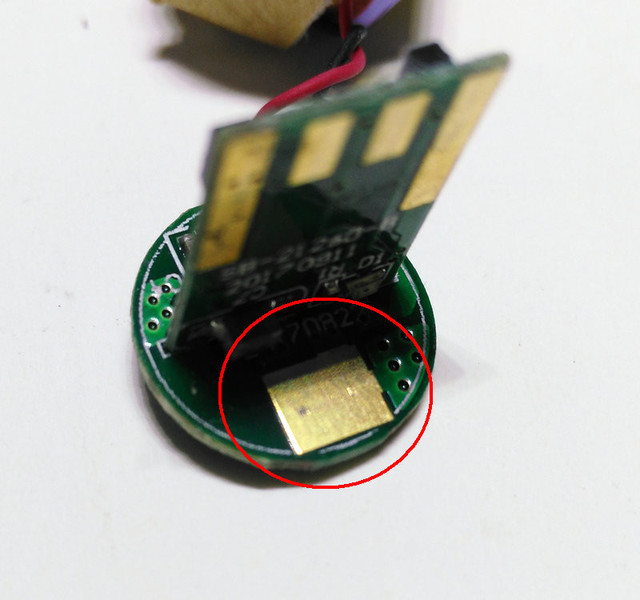

电池正极帽上那个触点在盖上的时候正好接触到电池里面电路板上的这个触点。
两个触点没有任何弹性。使用电池的时候完全靠电池仓负极的弹簧来压紧。
这也许就是电池正极帽与USB插头不能紧紧配合的原因。


再试一下USB口,依然是铁的。

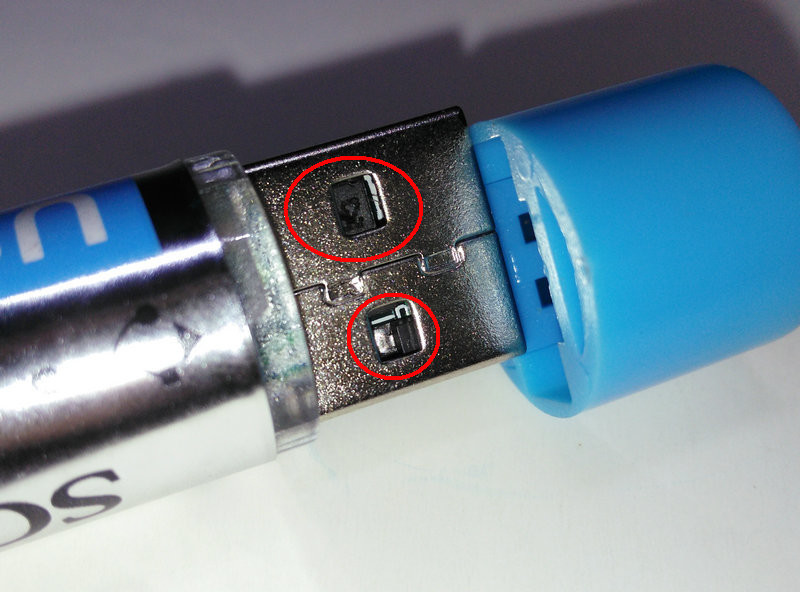

再来看USB口背面的两个开口处。隐约的可以看到电路板上的零件。
零件,焊点完全裸露着。如果进去异物的话。。。

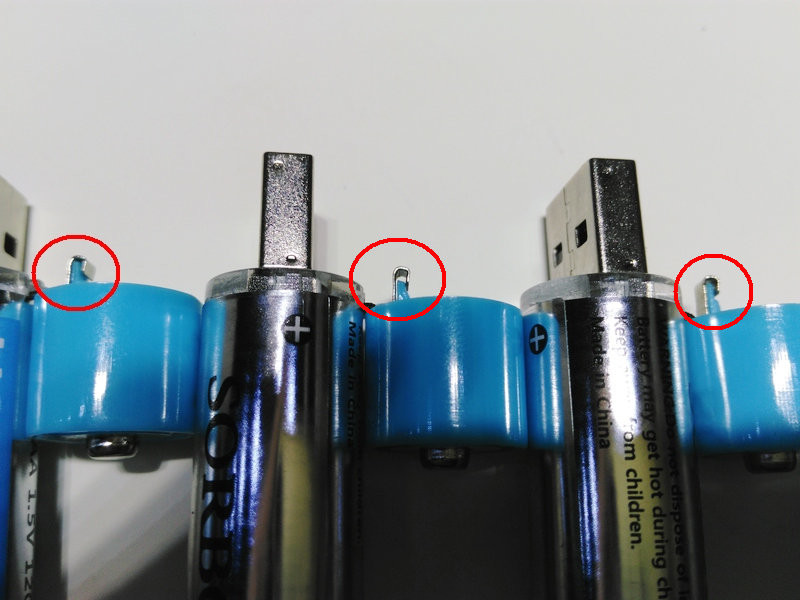

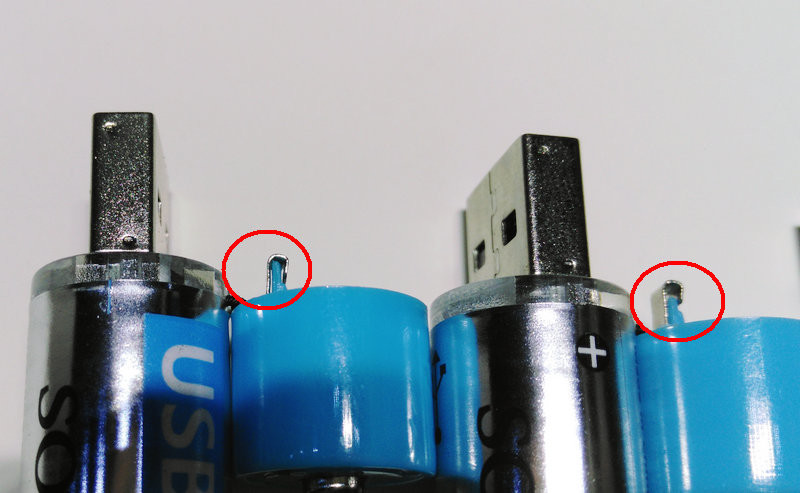

四粒电池电池正极帽上的触点也是有高有低。

这装配质量有待提高啊!

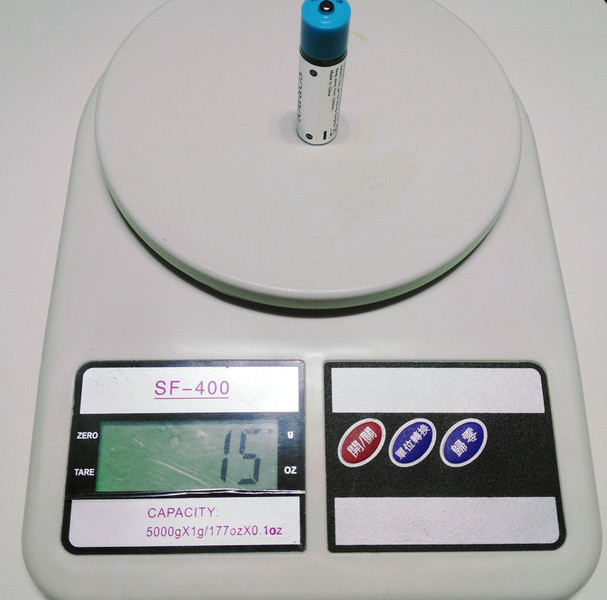

测一下电池的重量。这一颗大约15g。

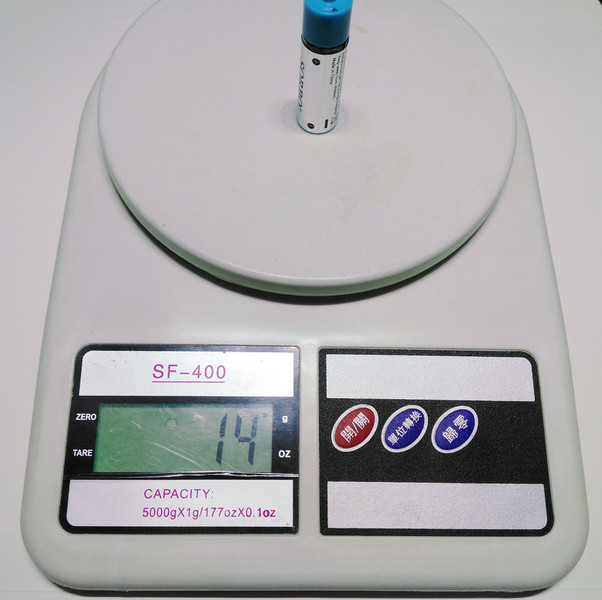

另一颗大约14g。和官方宣传的重量一致。
四粒电池的重量,有两粒15g,两粒14g。15g的是不是焊锡多了点?

再来对比一下镍氢充电电池的重量。

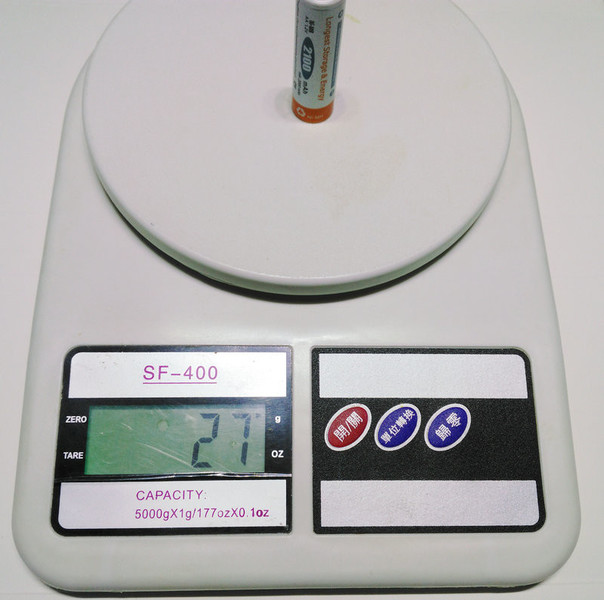

这个是2100mah的低自放镍氢电池。差不多27g。

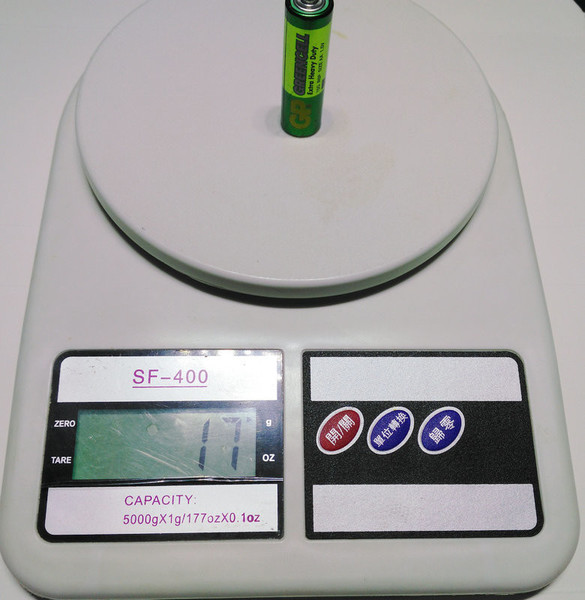

这个是铁皮GP 碳性电池的重量。大约17g。

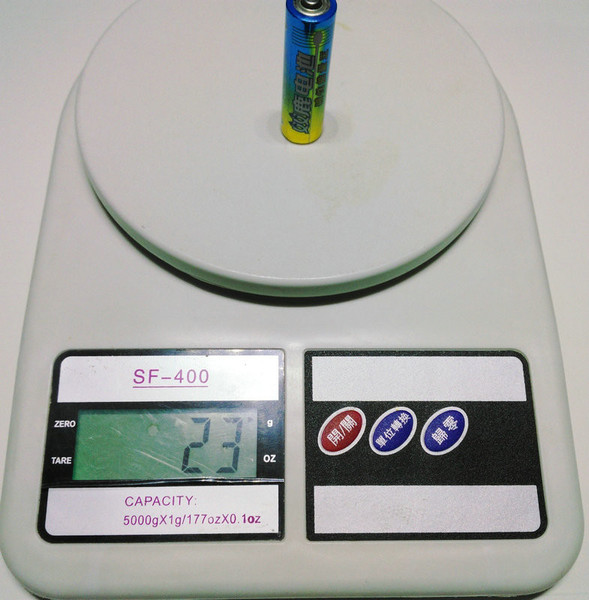

这个是全新双鹿碱性电池的重量。大约23g。
几种常用电池里,硕而博的重量最轻。

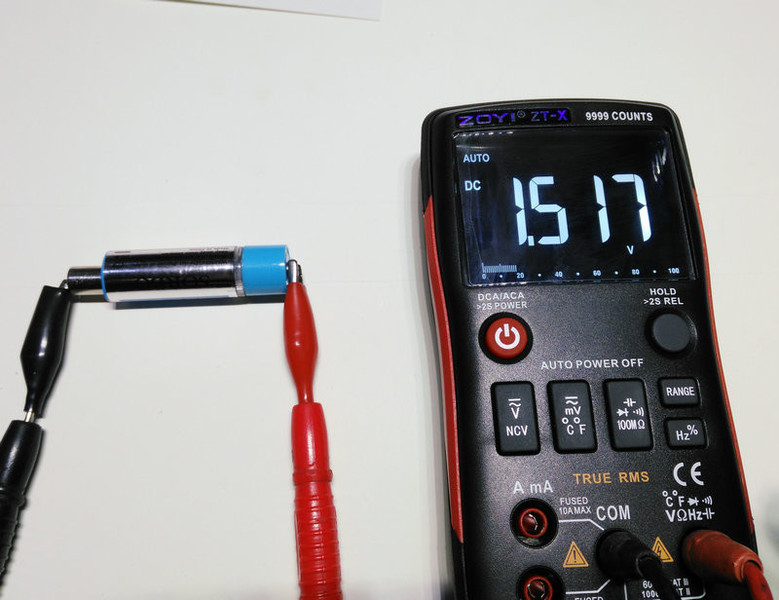

空载电压,1.517V。

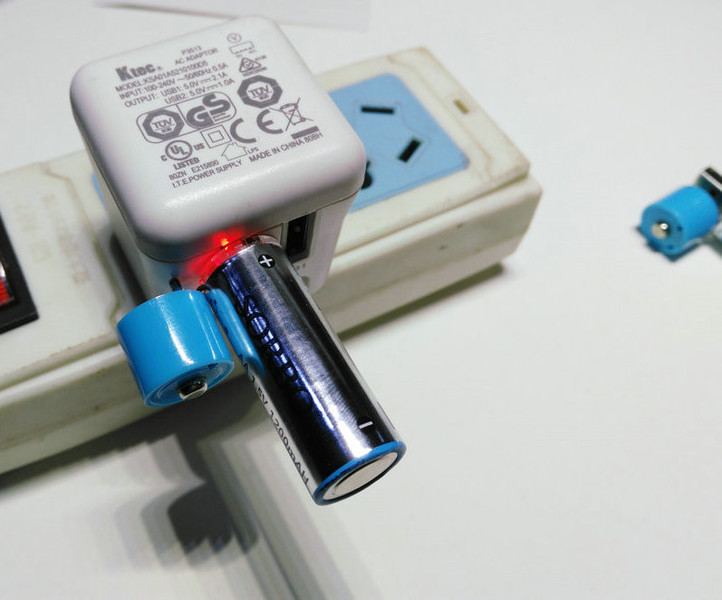

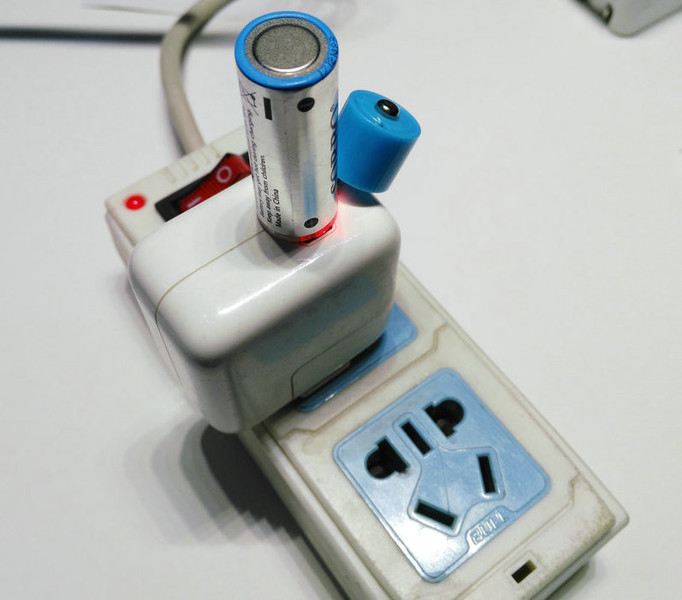

充电,随便找个USB插上就好了。充电的时候USB附近会亮起红灯。

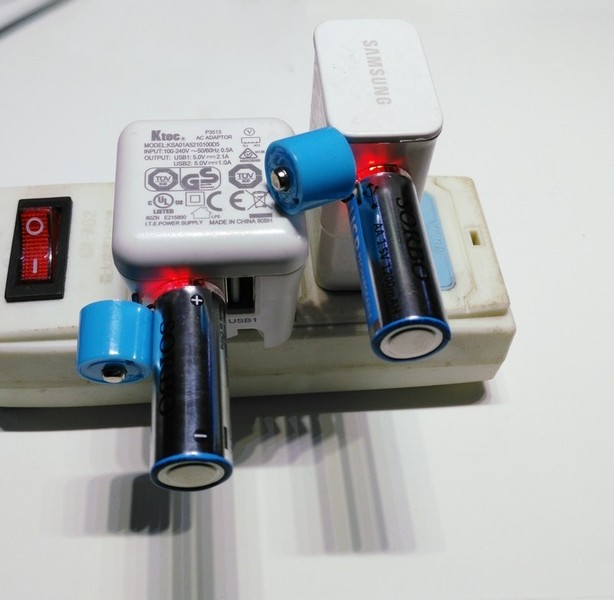

双U口的充电头完全是用不上的。因为电池壳体庞大,间距小的双USB口只能用一个。

如果我要是同时想充四节电池的话。。。小米的USB插板也不过3个USB口。。。

这一粒电池之前在AA手电筒上放过电。

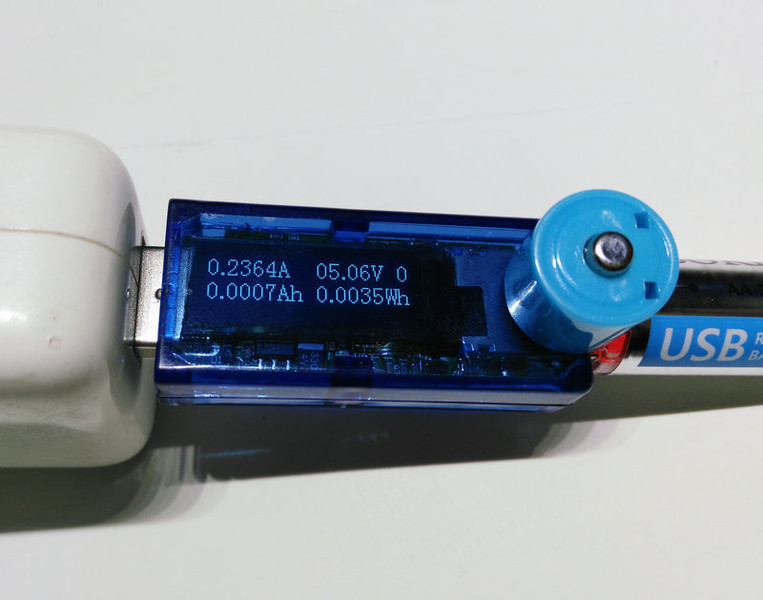

不过这充电电流,似乎和官方宣传的500ma差不少哦。

四粒电池全部放空,准备充电。

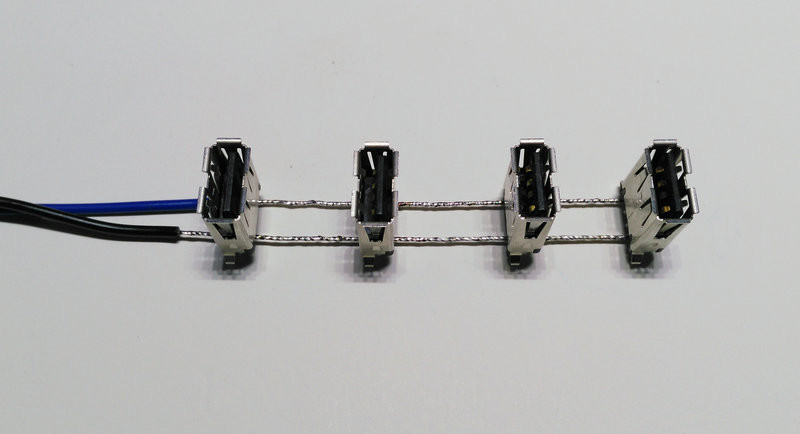

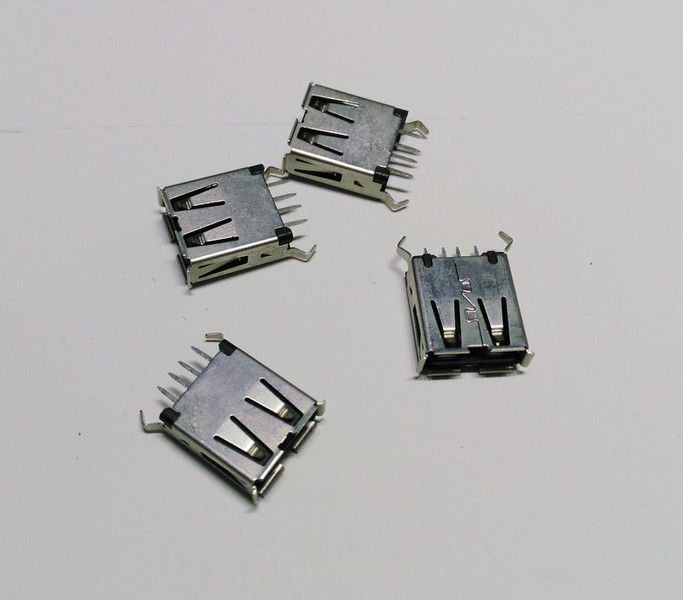

两个两个充实在麻烦。于是找了4个纯铜的USB母口。

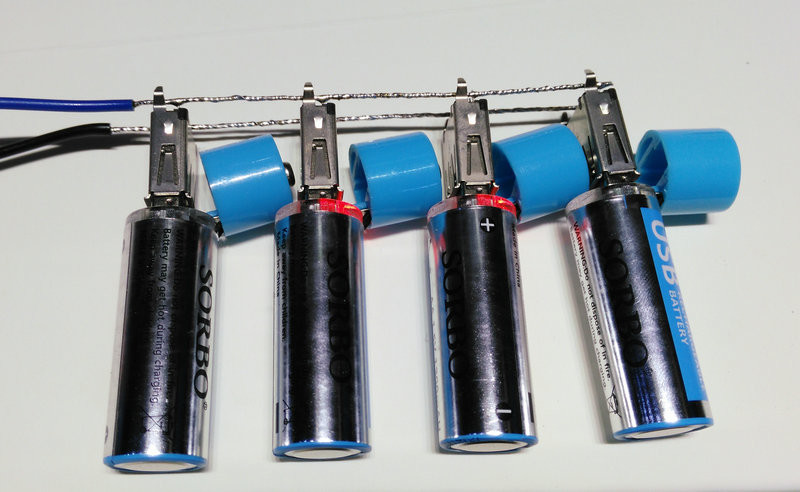

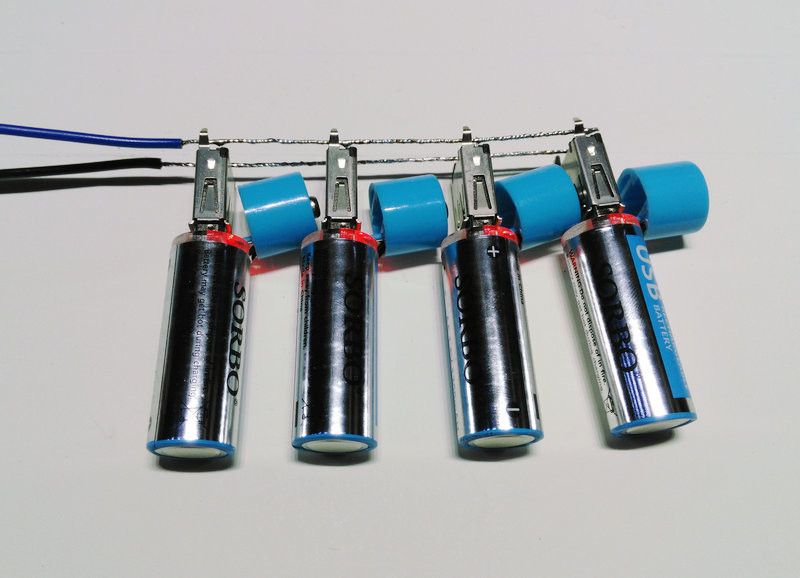

4个母口并联在一起。这样一下就可以充四粒了。

充电中。。。

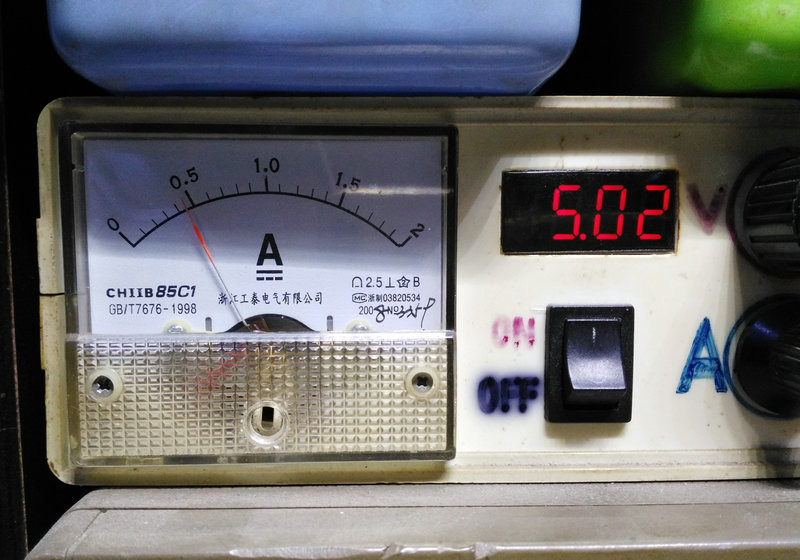

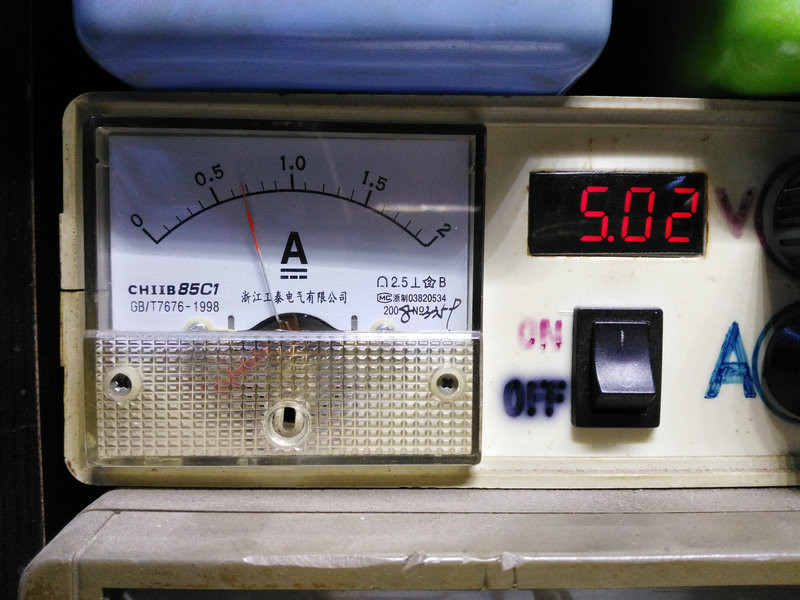

四粒电池加一起,5V充电的时候,电流仅仅接近0.75A。。。(表头误差)

漫长的等待。。。不知过了多长时间,回头看一眼,四粒的充电电流大约500ma(表头误差)。

大概等了两个半小时,终于有两粒充满的了。。。
十几分钟后,另外两粒也充满了。这和官方宣称的1小时快充,差距还是很明显的。

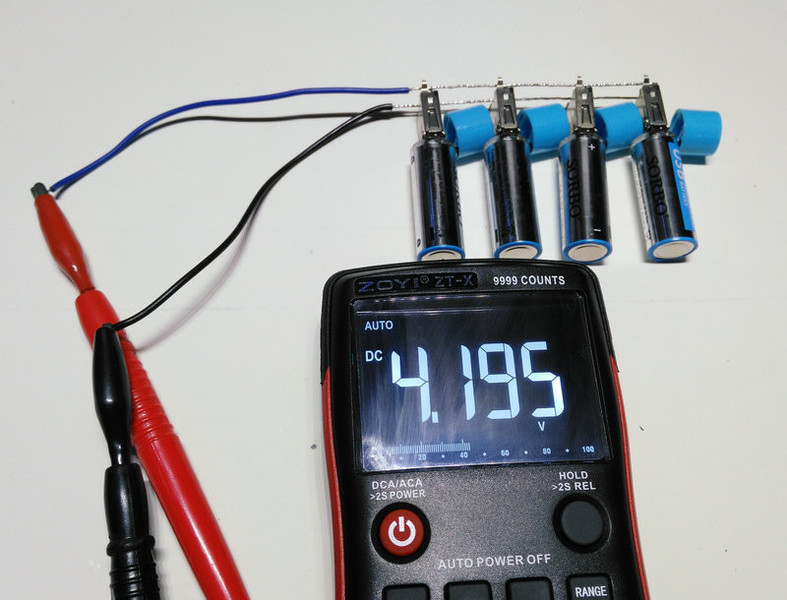

充满电以后随手测了一下,没想到电池的USB口居然有接近4.2V的电压!
莫非是直连?靠保护板截止???




发表于 2018-11-10 00:41:25  | 显示全部楼层
本帖最后由 snowrose2000 于 2018-11-10 00:47 编辑

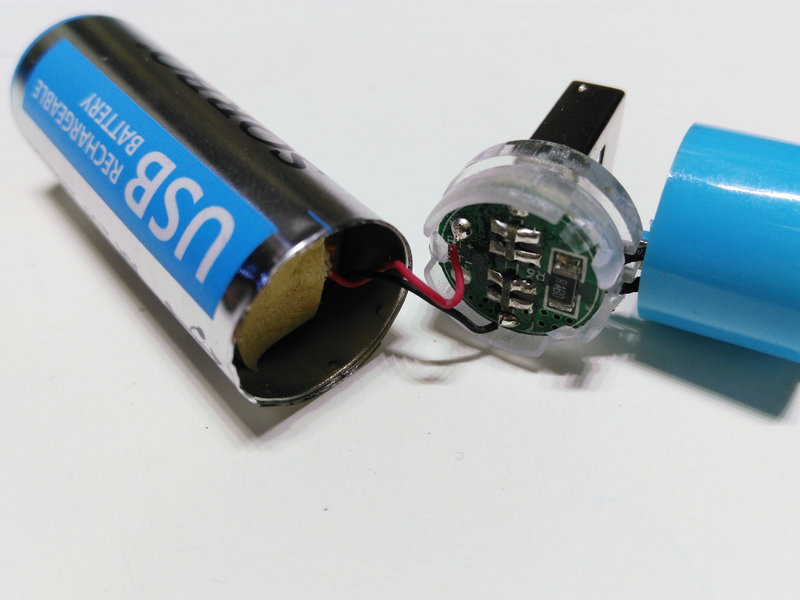

开始对电池进行拆解。
下手点就在USB口下面透明的塑料盖这里。


塑料盖只是塞进去的。没有卡扣,也没有胶,更不需要扒电池皮。
所以还是比较容易拆下来的,也可以完全恢复原貌。

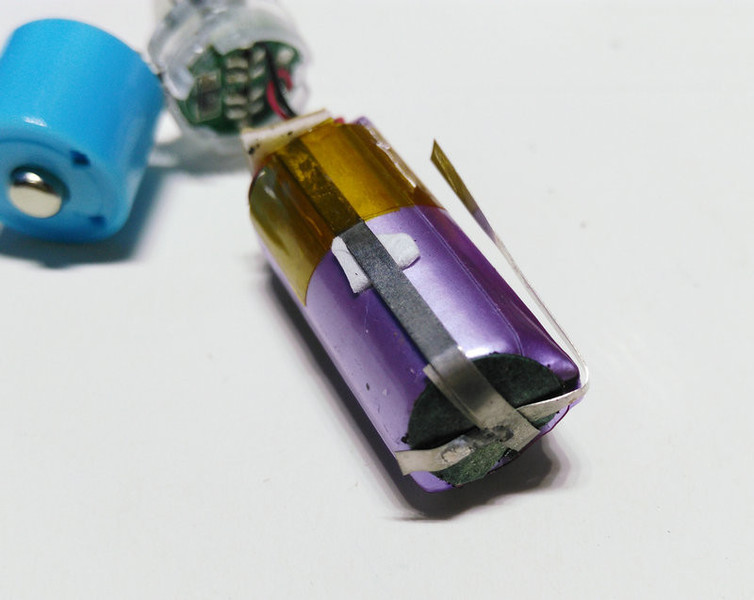

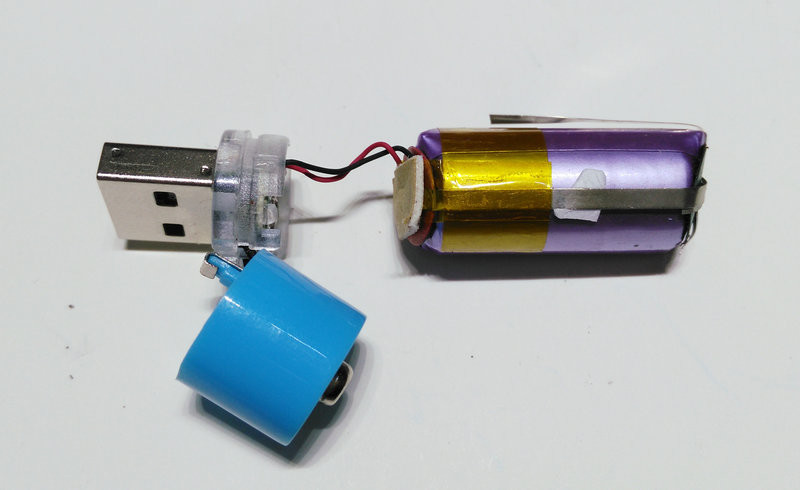

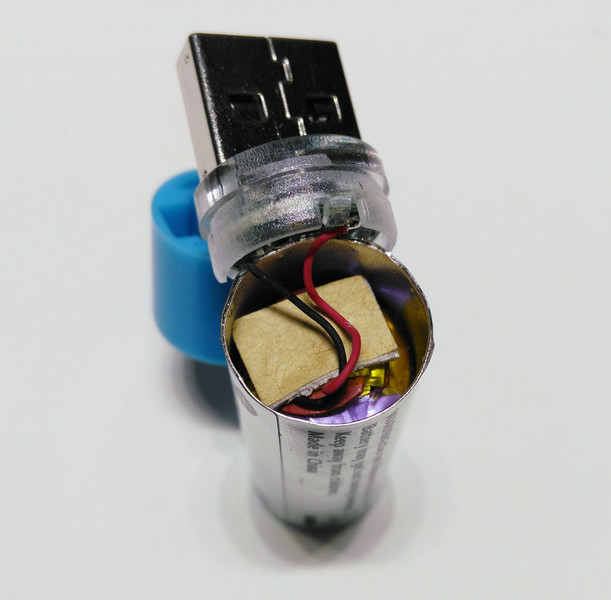

下半部分就是锂电池。


轻轻拉导线就可以完全脱离电池的外壳。

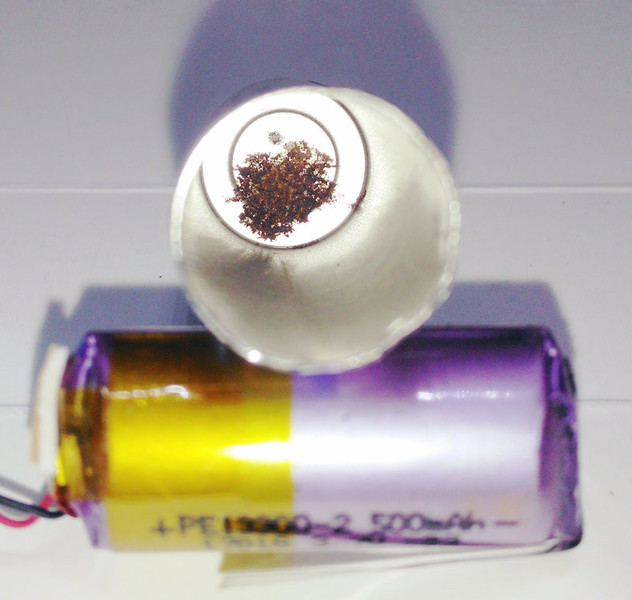

电池壳内底部锈迹斑斑啊。

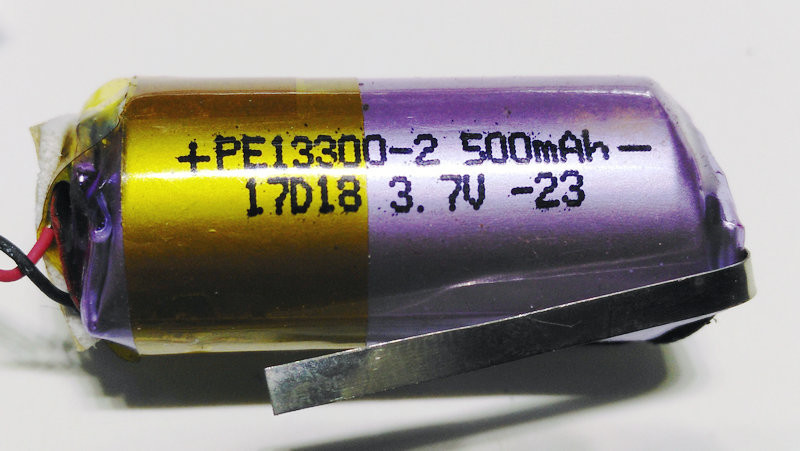

圆柱形13300锂电池。标示容量500mah。


电池周围有两条镍带负责和电池壳(负极)连接导通。

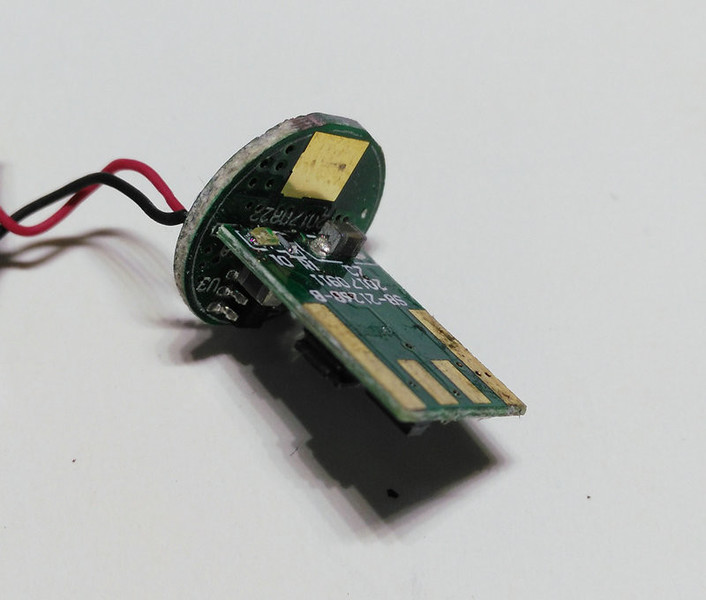

从USB插头推出的电路板。


一块圆形电路板和一块方形USB口电路板垂直焊接在一起。


连接电池正极帽的触点。

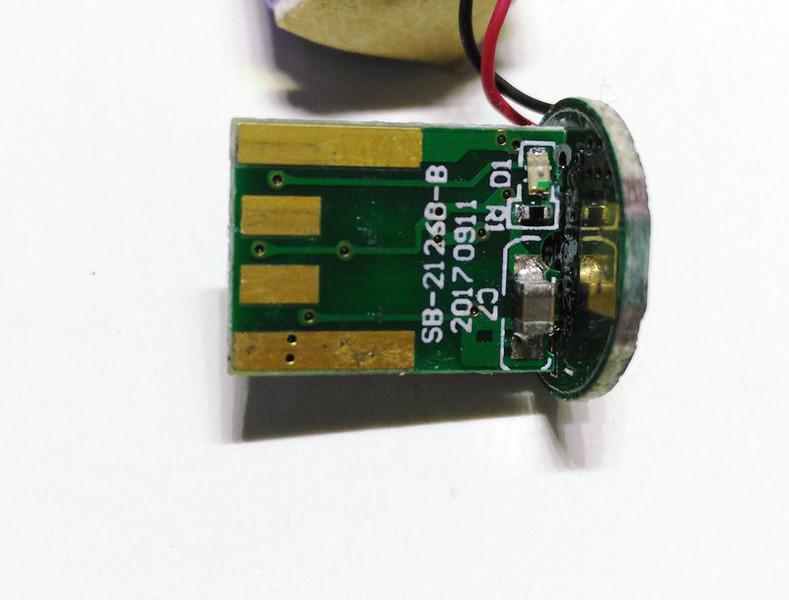

USB触点一并做在这一小块电路板上。下面有充电指示灯。

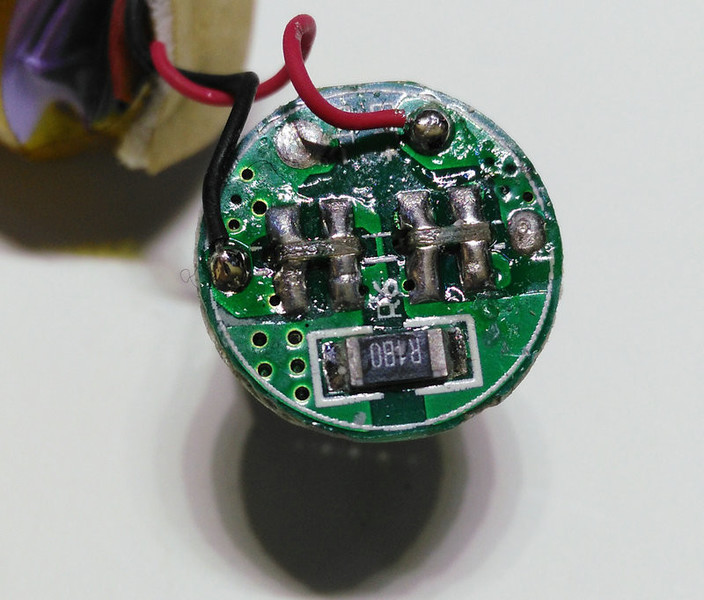

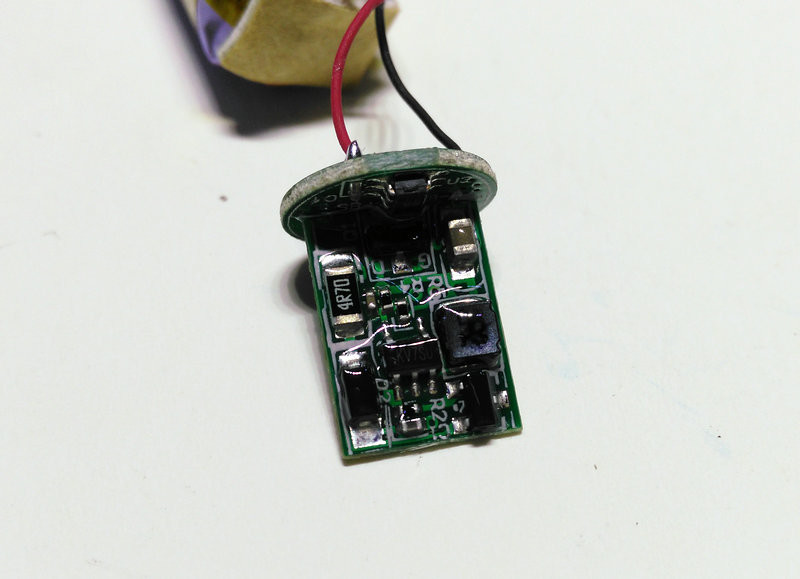

电路板另一面。

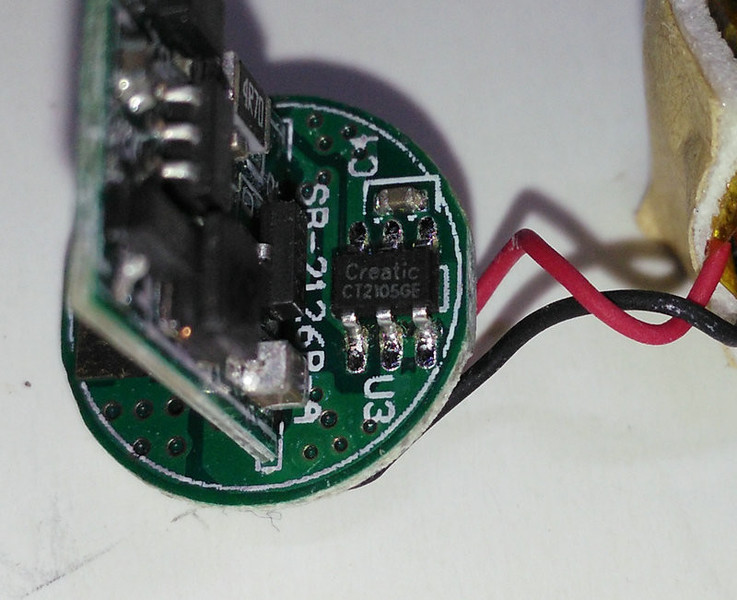

圆形电路板上有一个博驰信的CT2105GE。
CT2105GE是一颗高精度单节锂电池保护IC,内置MOS,具有过充放,过热,短路保护等一系列功能。

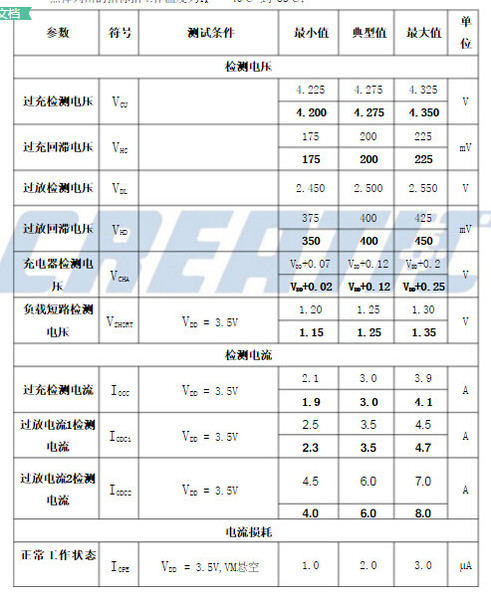

CT2105GE 参数。

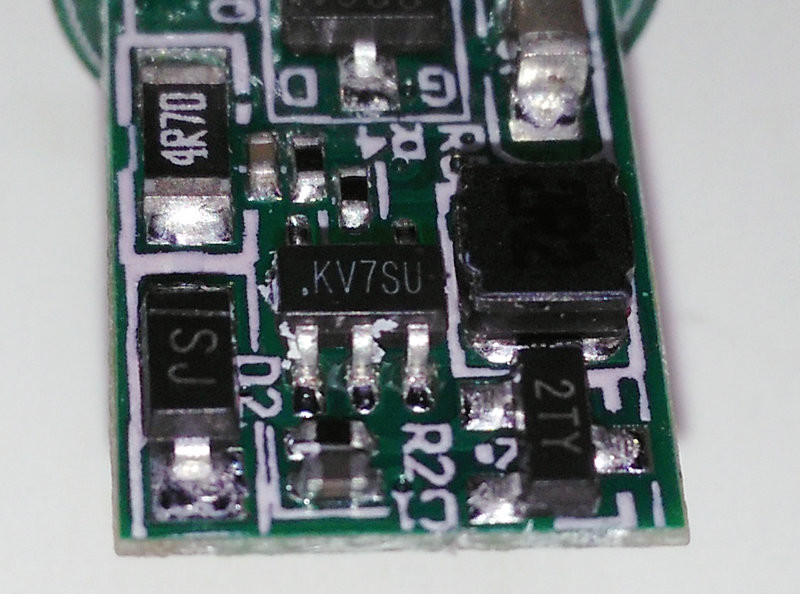

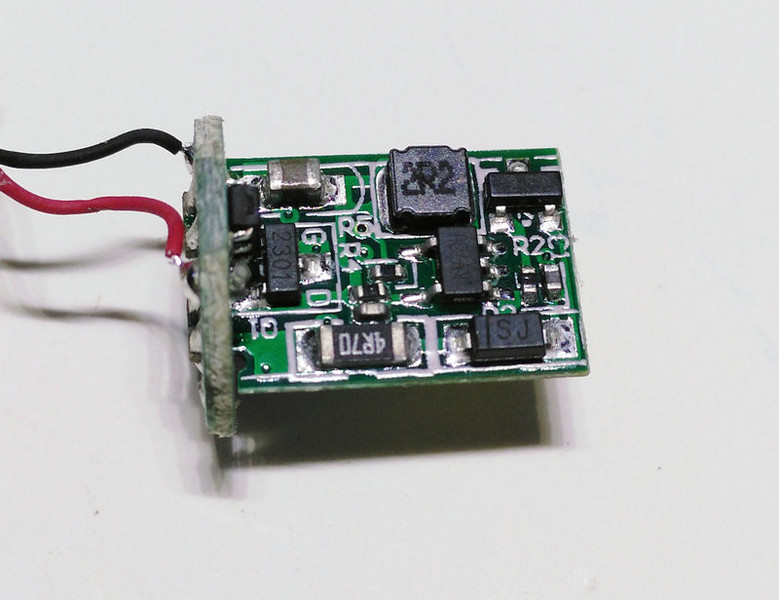

DC-DC芯片丝印KV7SU。百度不到对应的IC型号。

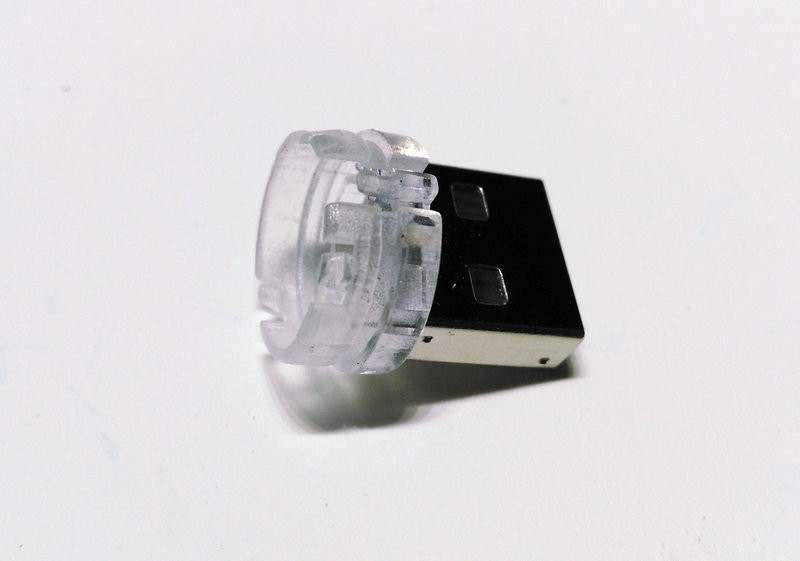

拆掉的USB壳体。

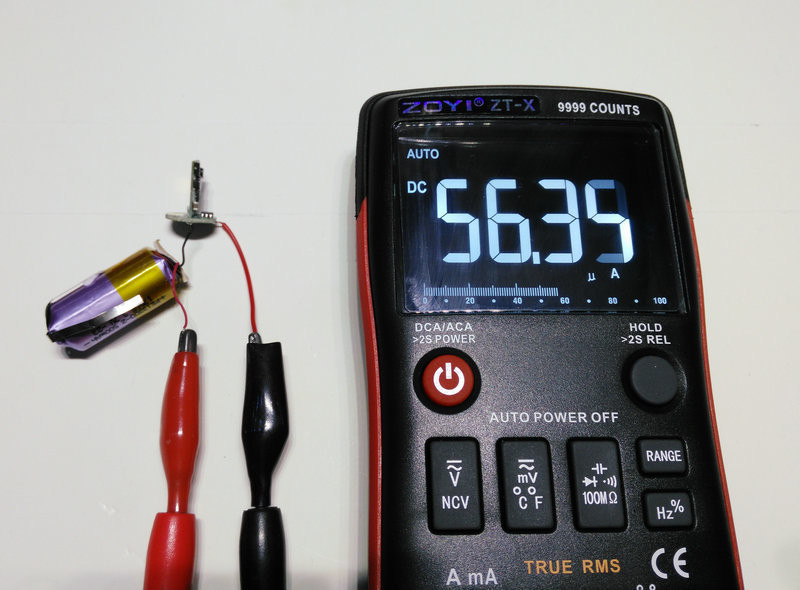

拆解后,首先测试下空载的情况下锂电池输入端电流。
差不多56uA。在没有硬开关的情况下,DC-DC的静态耗电是相当重要的。
如果按其锂电池足500mah的容量来算,完全耗尽差不多要1年的时间。
这时间看上去挺长,不过,在存放半年以后,可用容量已经只剩50%
这样的结果如果和普通镍氢电池来比的话,还算有点优势,但是和低自放镍氢电池相比就完全没有任何优势可言了。
最新一代的爱乐普,满电存放一年依然可以保持90%的容量。就连国产BPI满电存放1年也可以保证80%的可用容量!

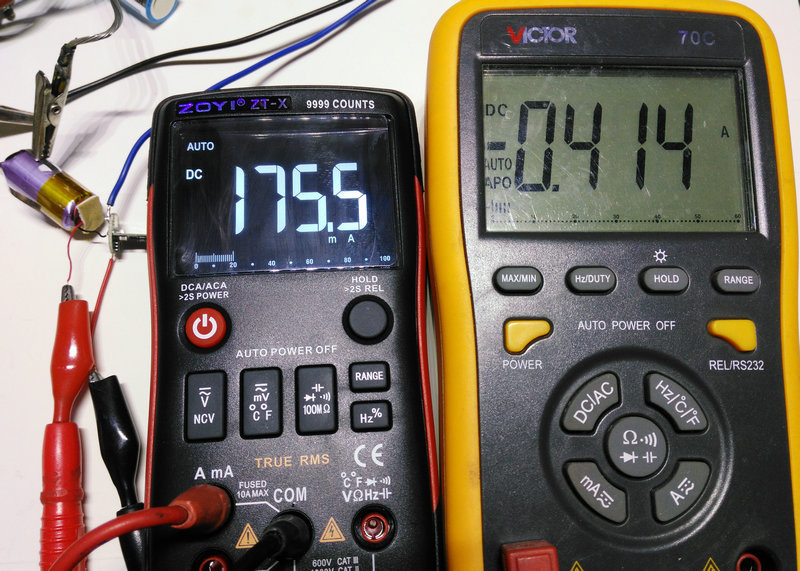

DC-DC转换效率负载0.41A的时候,锂电池端电流约175ma。

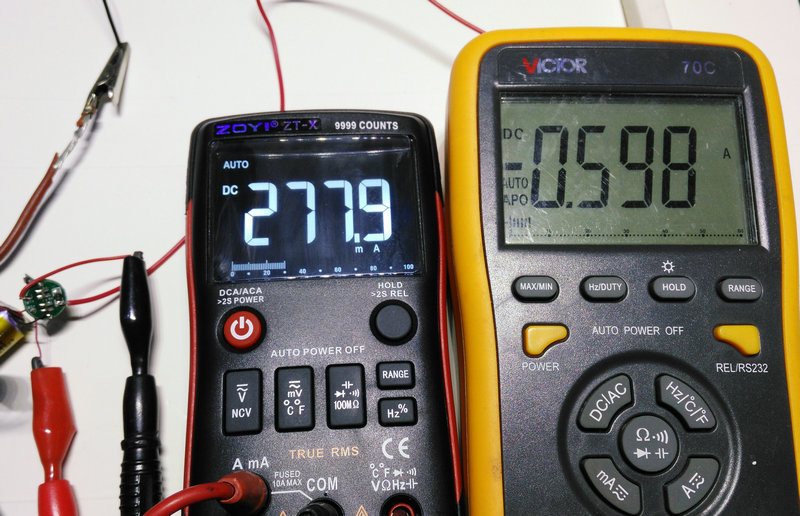

负载接近0.6A的时候,锂电池端电流约278ma。

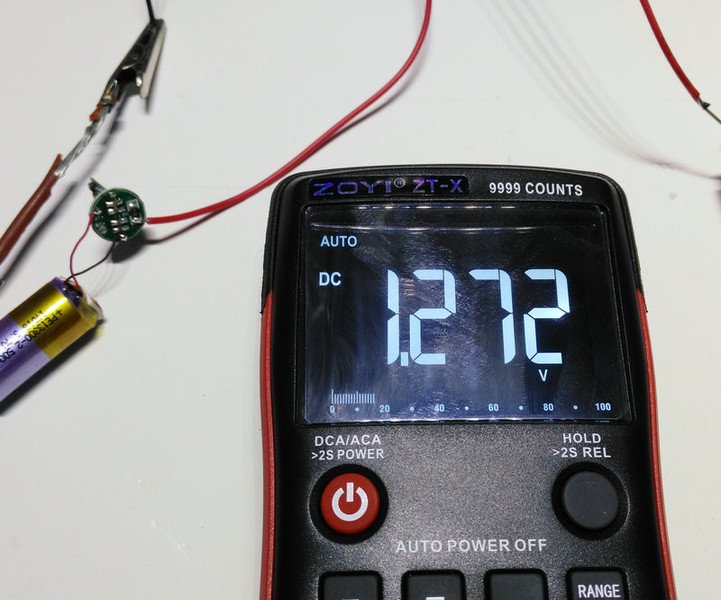

不过在0.6A负载的时候,输出电压已经接近1.272V。


虽然也在可正常使用范围,但和官方宣传的1.5V恒压不符。

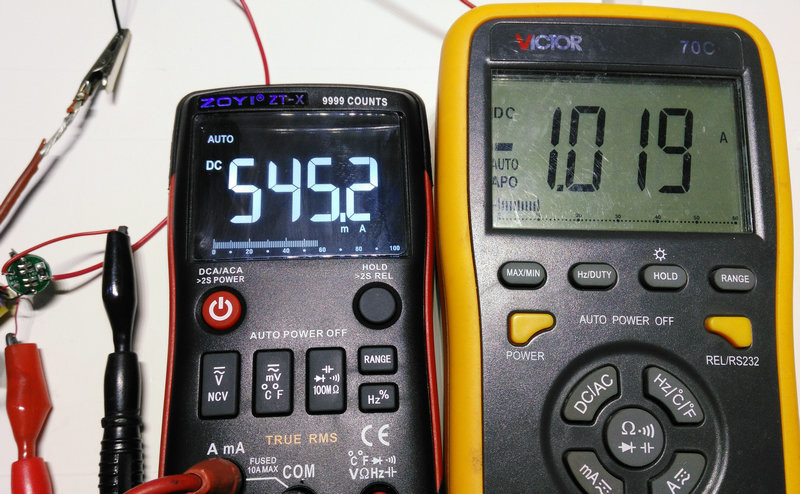

1A负载时,锂电池端输入电流约545ma。

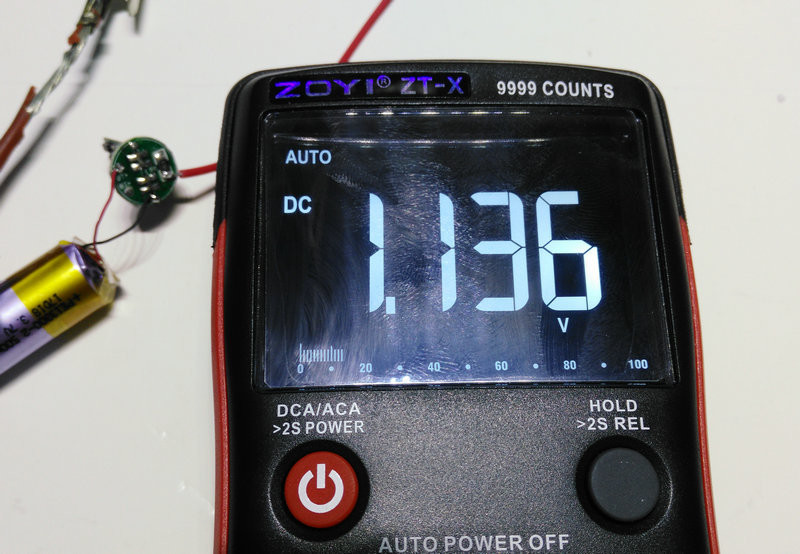

此时输出电压为1.136V。大部分设备还是可以正常工作的。
不过,如果放在老佳能A系列数码相机里的话,这时候恐怕就要低电关机了。

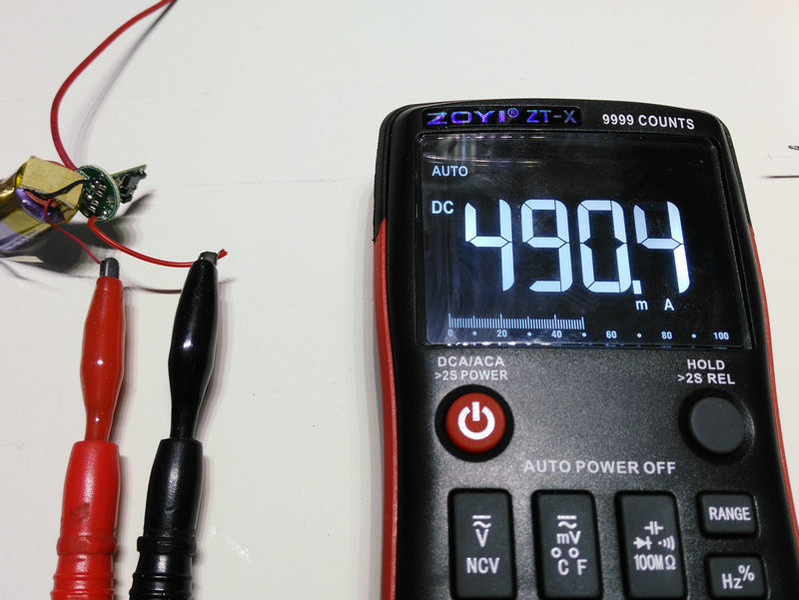

作死尝试一下短路输出。没冒烟。。。
锂电池端输入490ma,并且会缓慢升高。去掉短路后,依然可以正常输出。


简单测试完成,准备装回的时候,顺手给这电路板零件面涂了一层厚厚的透明指甲油。


原因是装回USB壳以后这部分完全裸露着,涂指甲油的目的是,为了防止发生意外。。。


容量测试。

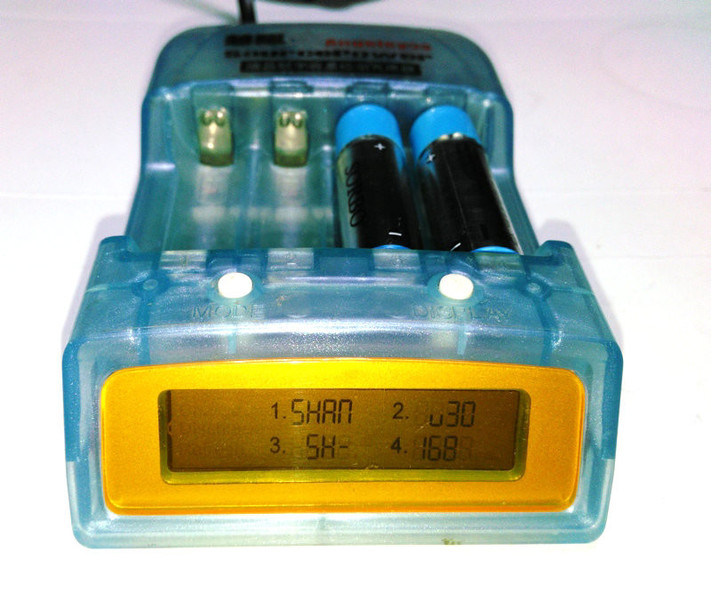

本来想用慧眼来进行放电容量测试。
可是,把电池装上去以后,慧眼无法识别。

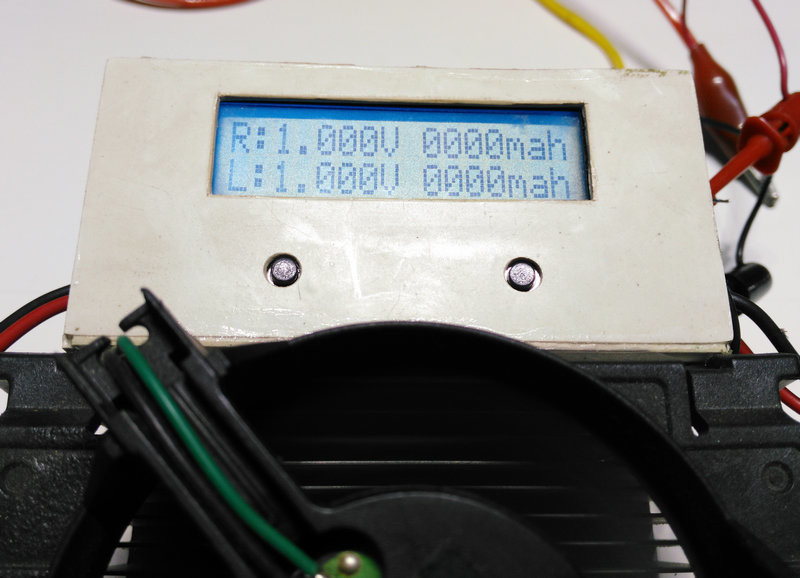

无奈只好请出10多年前自己做的电池容量测试仪来测了。

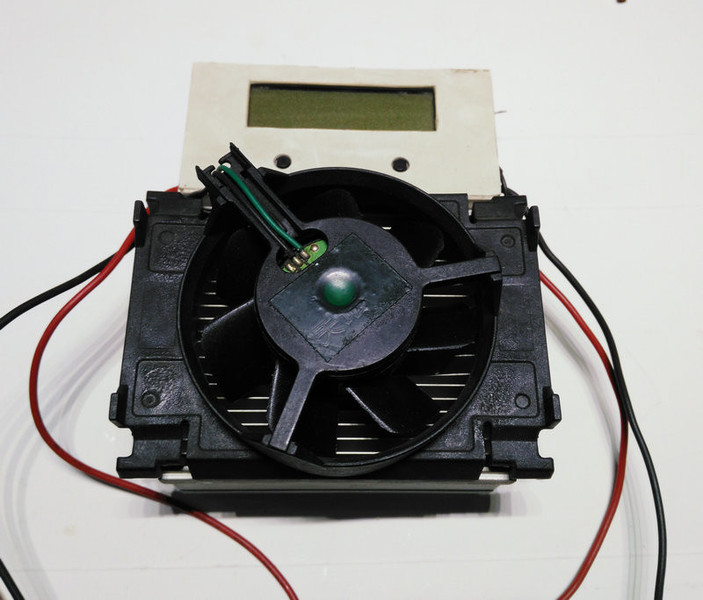

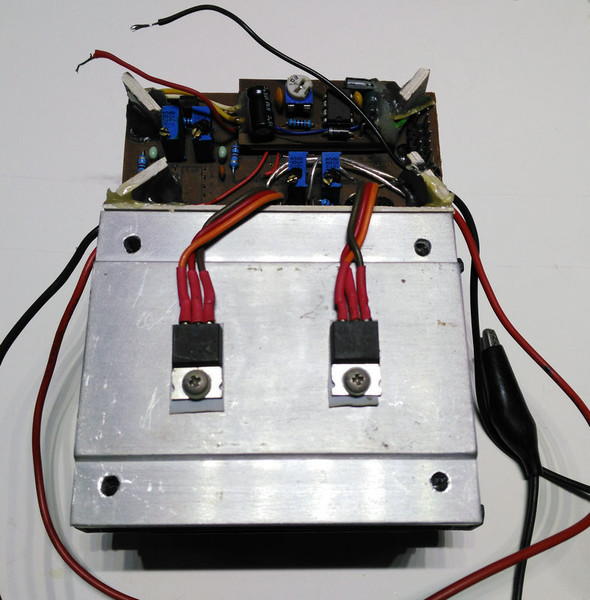

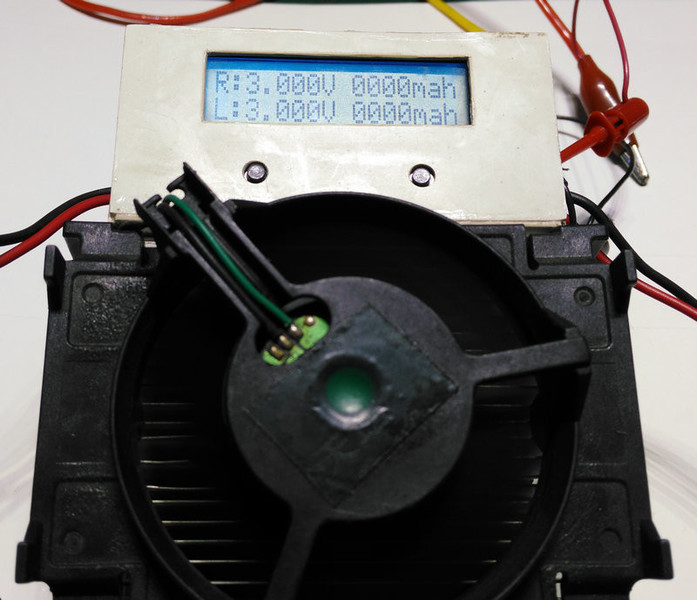

这个是10多年前经常鼓捣拆机锂电池的时候做的容量测试仪。
利用358+MOS恒流放电,T26单片机负责计算和显示。


双路放电,截止电压可任意设置。为了适应镍氢或锂电池。


不过对于这种DC-DC的1.5V电池,截止电压已经没意义了。
恒流放点的时候其电压会一直保持不变,直到锂电池低电关断输出。
同样,如果用在其他有电量指示的设备上,电量指示也是不准的!没电的时候会直接就关机。

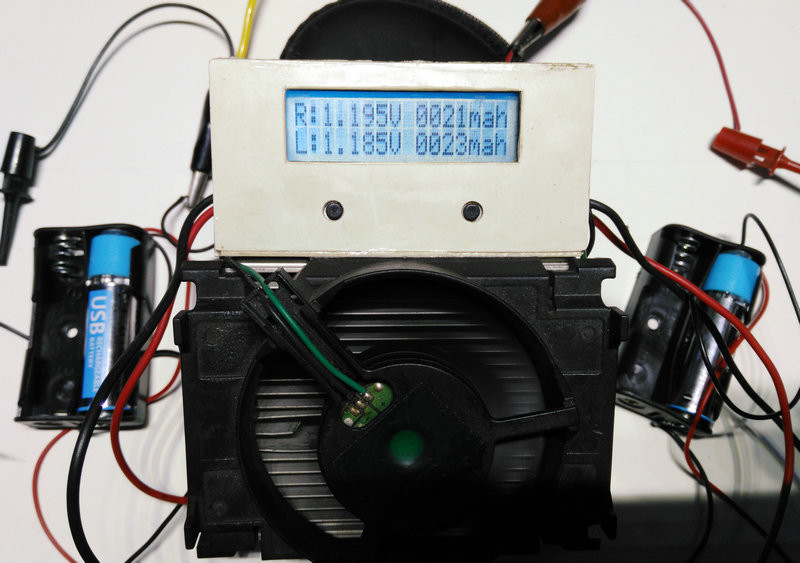

设定500ma放电电流。开始漫长的等待。。。

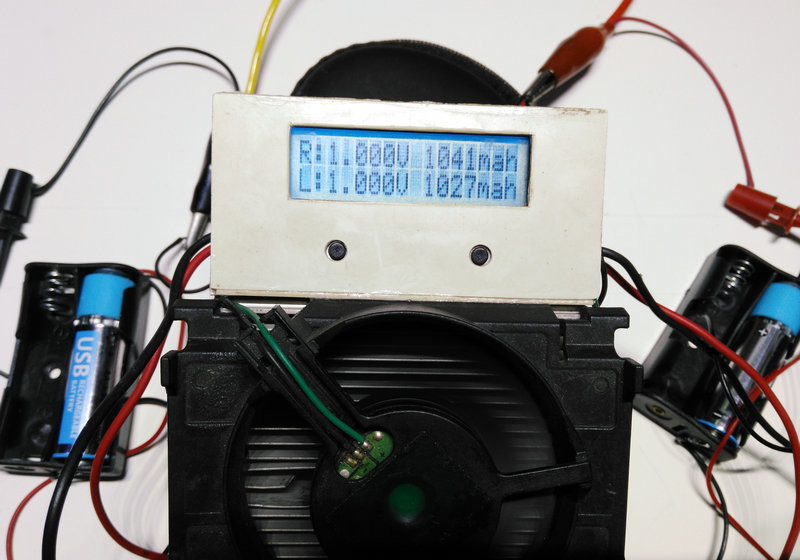

漫长的等待过后,最终测试结果
两粒电池,一粒放电容量为1041mah。另一粒防电容量1027mah。
都没有达到官方宣传的1200mah。也许200ma电流放电的话,或达到1200mah?


放电结束后,测量电池电压0V。内部锂电池已经保护关断输出。


总结:
sorbo硕而博 1.5V USB充电式5号电池, 这种设计还是很新奇的。利用自身的USB口充电很方便。
不过如果多粒同时充电的时候,你就需要一个USB口足够多,而且间距足够宽的USB插板才可以。
虽然它设计巧妙,但不足之处也有很多。比如,USB充电口盖子很松散,电池正极帽使用橡皮筋连接,时间长了很难保证其可靠性。一旦橡皮筋断了,电池帽丢了,在一般使用者手中就完全成了废品。
还有就是电池正极帽与内部电路板的接触点,没有任何弹性可言,时间长了也许会出现接触不良。
USB插头背面两个开口处完全可见裸露的零件和电路板上的焊盘,甚至连一层胶带都没给贴。这实在有点说不过去。
至于官方宣传的参数,有很多项与实测结果不符。
参考此电池35元一节的售价,个人感觉性价比真的很低。除非就是图个新鲜。

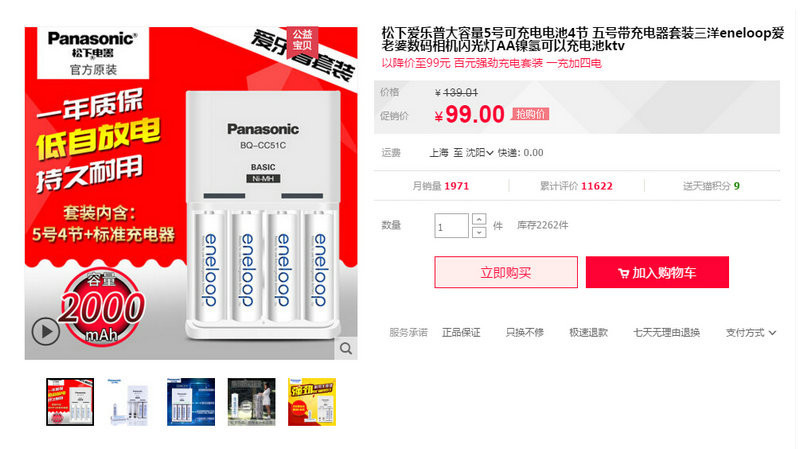

毕竟现在四节爱乐普+四槽充电器套装的售价才99元!而且还是2100mah 2000次循环的超低自放电池!
无论是容量,充放电次数,低自放都全面超越此款产品。


不忘初心,实事求是,不褒不贬,有一说一。



发表于 2018-11-10 08:02:19  来自手机  | 显示全部楼层
打算11入手这类电池给表用的,看样子没得性价比了,漏电也太大了
发表于 2018-11-10 08:02:56  | 显示全部楼层
楼主的剖析非常详尽,让追求新奇的人有了清楚的认知。
很多国人,除了山寨就是换外套......
发表于 2018-11-10 08:09:29  | 显示全部楼层
评测细致的高手。这电池的输出恒压曲线很吸引人,相当于电池的电量100%都用上了。松下的老便携式CD机电池到1.28V就不工作了很耗电,这个电池不知道用到余电50%甚至再低些是否可以。
发表于 2018-11-10 08:16:36  来自手机  | 显示全部楼层
这价格给我个不买爱乐普的理由
发表于 2018-11-10 08:18:52  | 显示全部楼层
zlmimg 发表于 2018-11-10 08:02
打算11入手这类电池给表用的,看样子没得性价比了,漏电也太大了

应该感谢楼主,上这么多的图片和测试分析,也够累了。
如果是众议这类芯片表,楼主给出的“爱老婆”是很好的选择,高性价比、大容量,“低自放”,非常适合这种长时间小电流的应用场合。为何瞄向这种仪表非常忌违的DC-DC。
发表于 2018-11-10 10:34:16  | 显示全部楼层
感谢楼主,评测细致的高手。
发表于 2018-11-10 11:23:02  | 显示全部楼层
snowrose2000 发表于 2018-11-10 00:41
开始对电池进行拆解。
下手点就在USB口下面透明的塑料盖这里。

评价的到位,不过这电池价格并不比镍氢电池便宜。
发表于 2018-11-10 13:50:04  | 显示全部楼层
多图杀猫

谢谢标题写得很清楚,末尾还有点评,省事不少
