众仪DY365直流稳压电源&万用表电源部分测试

刚刚收到众仪DY365  180W可编程直流稳压电源&数字万用表，有由于时间仓促，仅对其电源部分做了简单测试，从实际测试情况看，该电源&万用表还是有些值得称道的亮点。主要表现在：

一、集直流稳压电源和万用表于一身，且体积小巧，携带方便，0-36V，0-5A的直流稳压电源和四位半的万用表功能基本能满足日常维修使用需求。
二、电源供电有DC输入，PD输入和内部内置四节18650电池供电三种方式，这种多方式供电的模式在某些特殊场合还是比较有必要的。
三、除主电源输出端子之外，还提供一组多协议TYPE-C接口和二个5V1A USB输出接口，使得电源功能得到较好扩展。
四、提供过压、过流、过温度、过功率、欠压保护等多重保护功能，保护功能完善可靠。
五、电源设置过程简洁明了，除每次可使用编码器设定电压、电流等功能外，本电源提供十组预置值，常用电压可以事先设定，使用时直接调用即可，操作比较便捷。
六、电源功能和万用表功能都有几种不同形式的显示界面，除显示电压、电流、功率外，还可以显示能量、时间、电流刻度、曲线波形等指标，可以根据自身喜好和需要进行选择，比较友好。
七、电源部分整体来说，无论是电压、电流还是纹波都控制的比较理想，尤其是电压的调教非常好，这是超出我本人预期的。详细情况可参考我测试时与泰克DMM4050六位半台表的对比参照。

先简单介绍一下整体外观和功能

一、外观、附件及指标
1、外包装

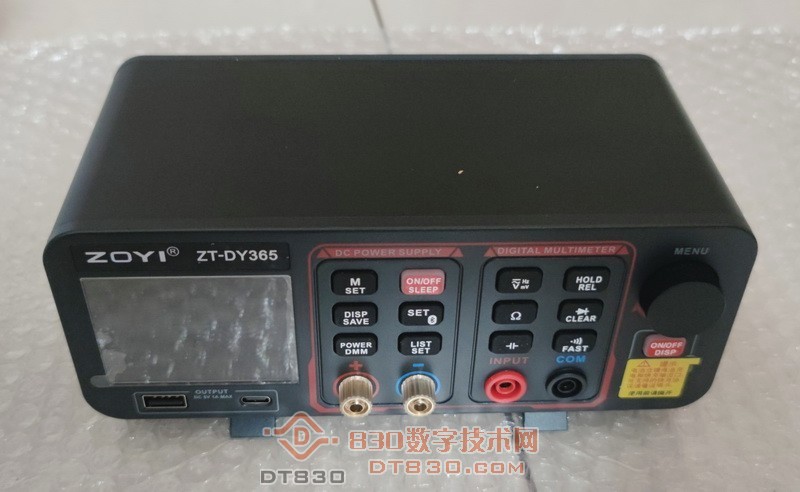

2、整体外观，可以看到显示区、电源功能区、万用表功能区，黄色帖子下面是多协议TYYPE-C口（输入、输出共用）

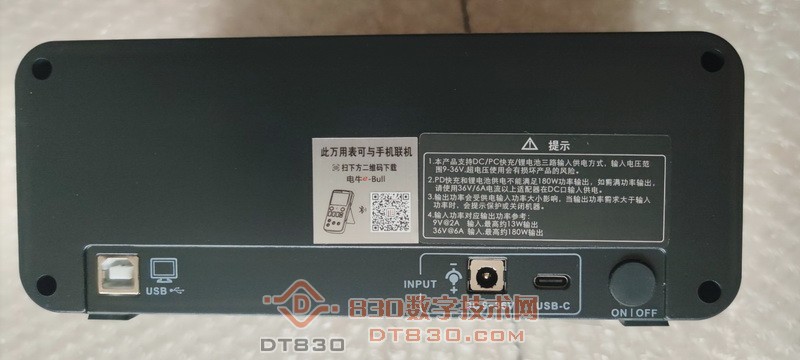

3、背部外观，可以看到电源开关、DC输入、PD输入以及USB通讯口

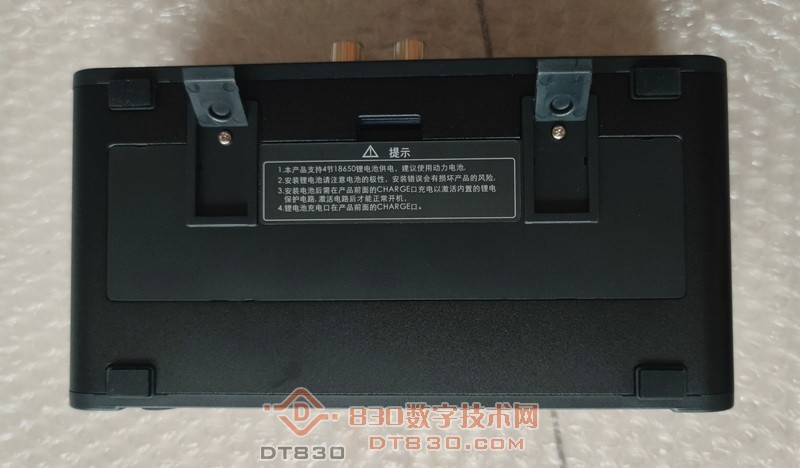

4、底部外观，可以看到底角支架，

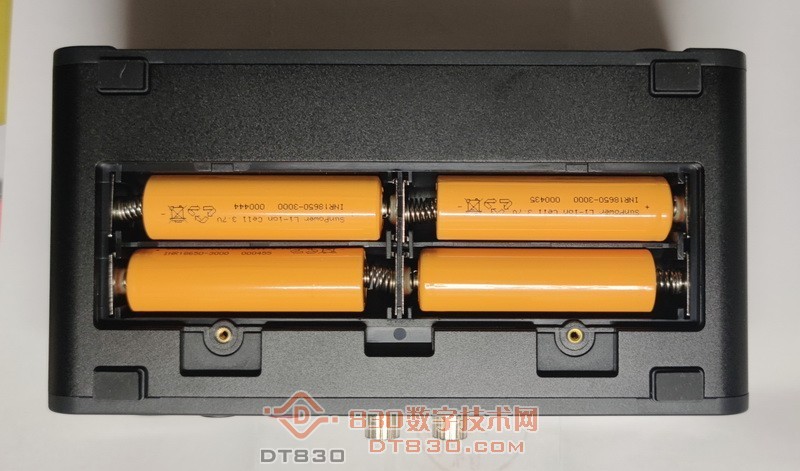

5、内置18650电池，拆掉支架下面2个螺丝，内部是四节串联的3000毫安时18650电池

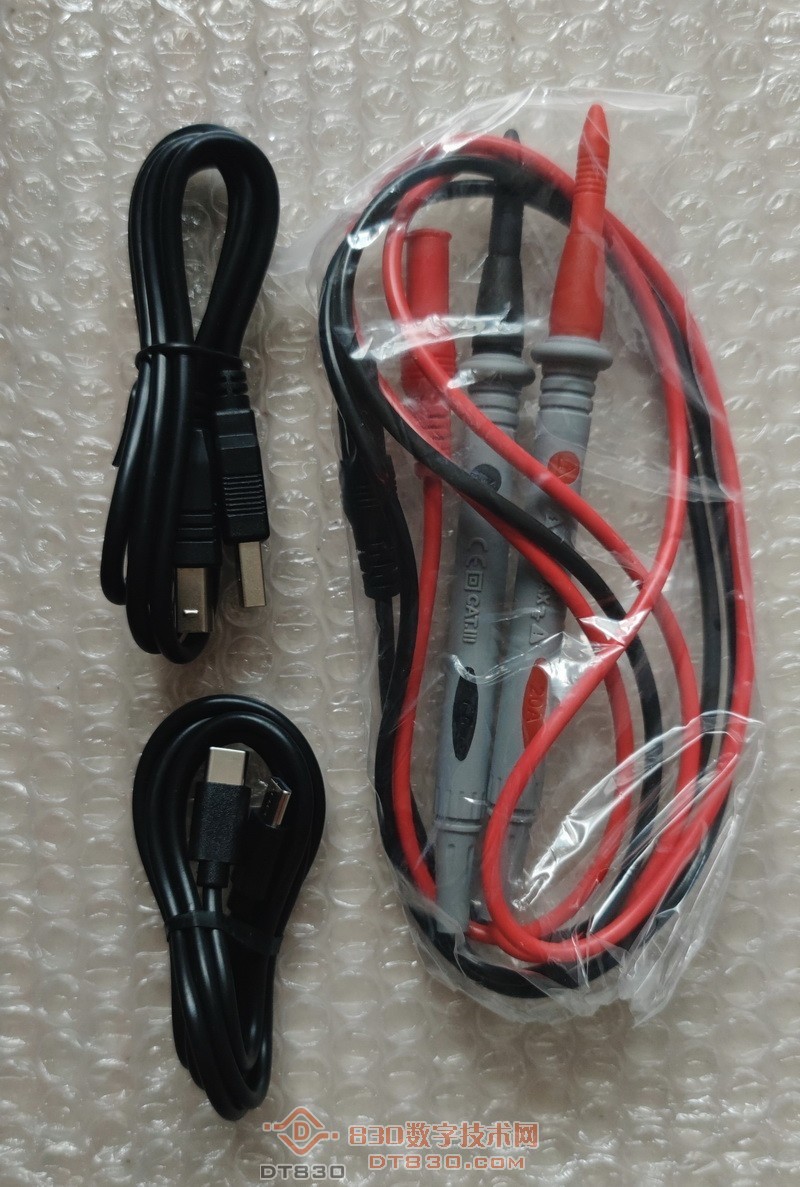

6、附件，随机附带表笔、双TYPE-C数据线，USB数据线各一个

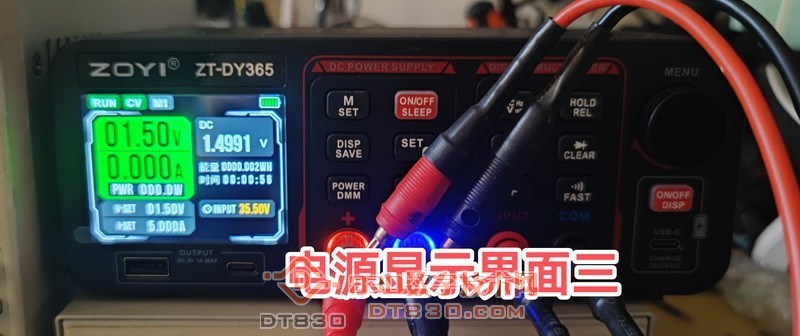

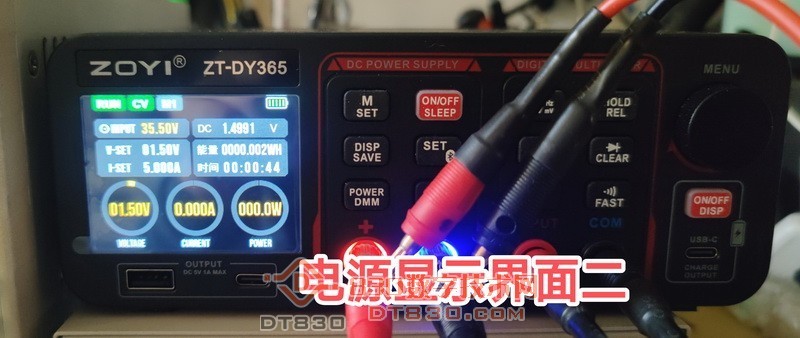

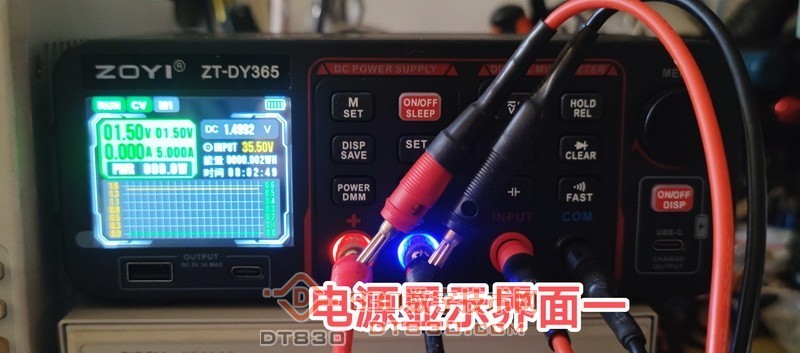

7、开机状态及不同显示界面

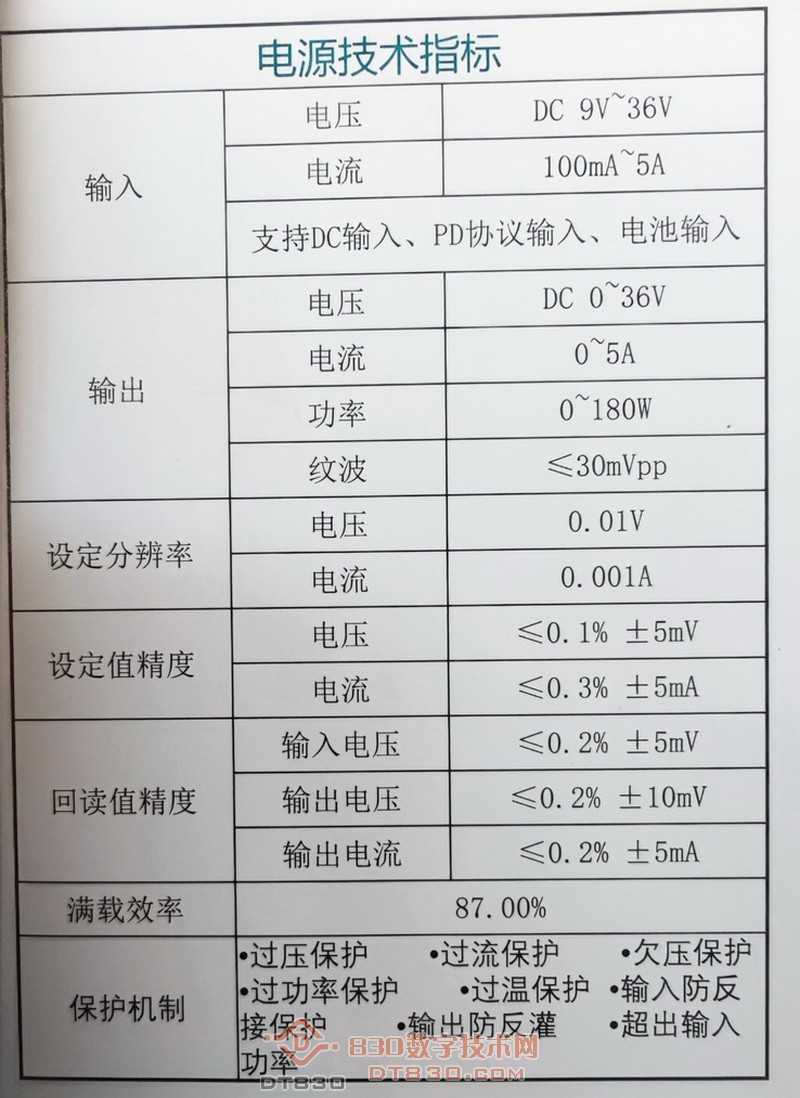

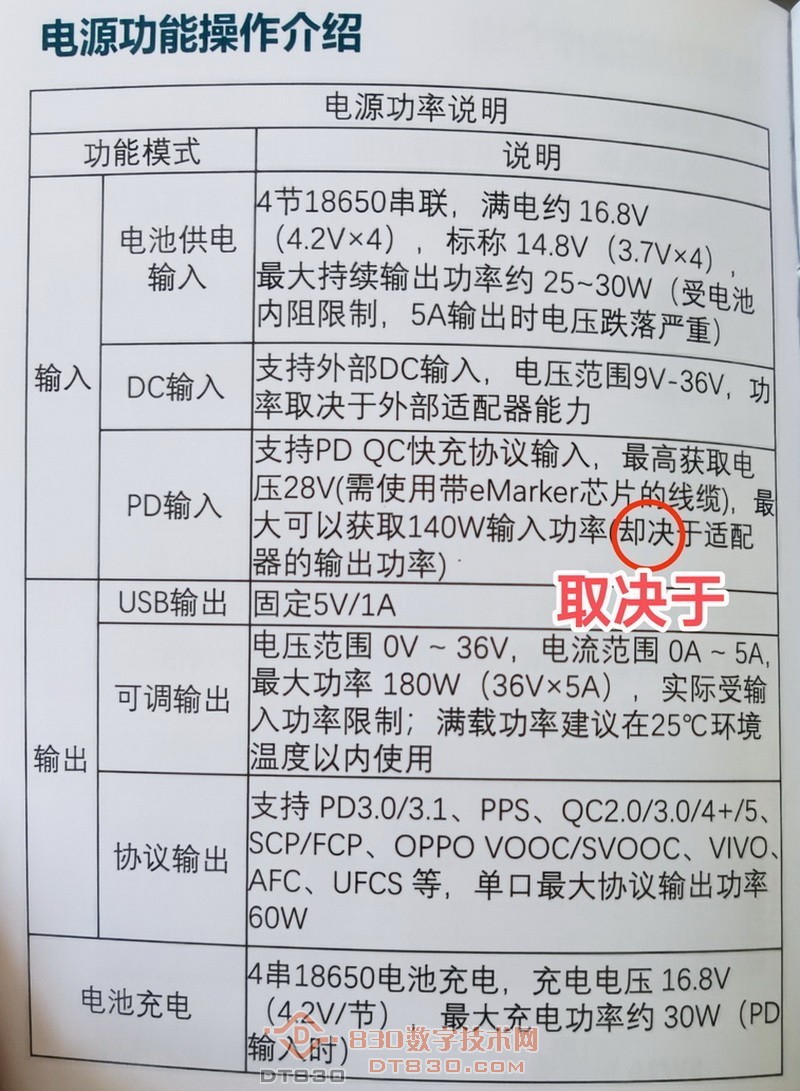

8、电源功能介绍和指标

介绍里有一处错别字，



本次测试外部供电采用睿登RD6006数控稳压电源，充电器采用小米原装120W氮化镓充电器，电子负载采用400W鼎辰DCL6104，泰克DMM4050六位半台表以及众仪ZT-703S示波万用表，此次测试主要分为TYPE-C口测试、电压精度、负载测试和纹波测试四个部分。

一、TYPE-C测试（仅限内部电池工作状态）
1、该TYPE-C口的功能起到了拓展作用，这是非常值得肯定的。但是该口的输入、输出共用，也就是说无论是用外置充电头给内部电池充电还是作为PD输出，都使用这个TYPE-C口。

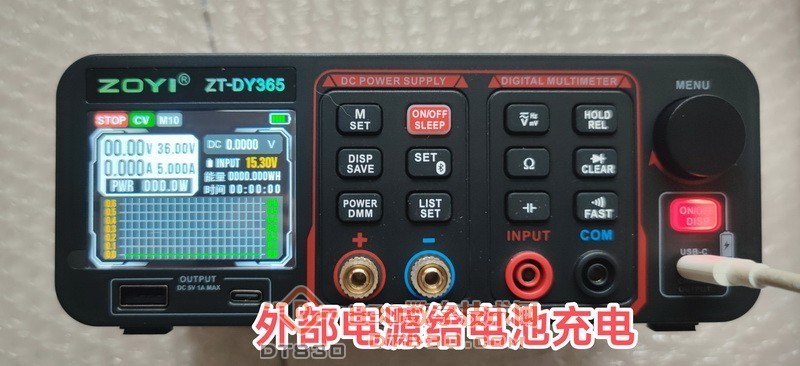

2、此次充电测试时，忘记使用USB测试仪表了，所以，暂不清楚充电时准确的充电电流，从介绍里可以看到充电功率只有30瓦，能明显感觉到充电速度较慢，从收到机器开始充电到充满。用了大概3个多小时。充电时指示灯闪烁，充满电后熄灭。显示屏显示INPUT电压为15.3V.

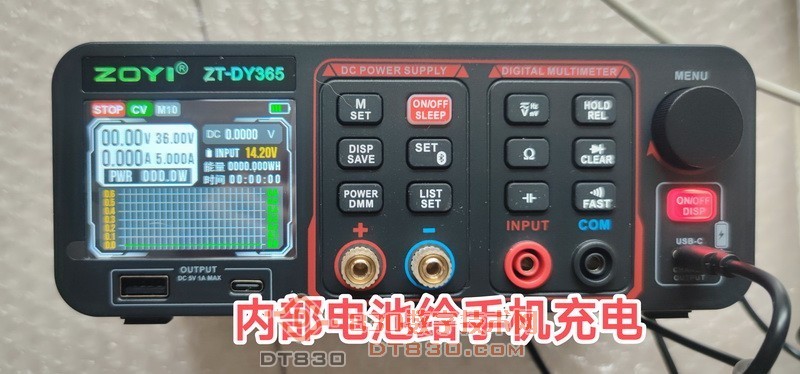

3、使用TYPE-C给手机充电时，我的小米手机可以看到快充标记。显示屏显示电压为14.2V，奇怪的是无论输入还是输出，显示屏都只显示INPUT，而不能显示OUTPUT，感觉怪怪的。

4、该TYPE-C口没做更多详细测试，仅就上述简单测试和说明书里给的技术指标说点不足吧。
（1）、虽然该接口拓展了电源的功能，但是根据电源功率说明，电池供电时，持续功率只有25-30瓦，且由于电池内阻的原因，5A时电压跌落严重，这个就比较尴尬了，这么小的功率基本上什么都干不了。想用内部电池作为便携电烙铁供电基本没戏。
（2）、即使使用DC输入或者PD输入时，该TYPE-C口单口输出功率也只有60W，还是有点尴尬。哪怕是众仪自己的便携式T12电烙铁都不能满功率焊接使用。
（3）、外界DC或PD输入时，不能给内部电池充电，只能用充电头通过TYPE-C口给电池充电，这个做法有点不理解，建议增加使用DC或PD输入供电时，可以给内部电池充电功能。

二、稳压电源电压精度测试
本测试中，对大家常用到的几个电压进行了测试。除了采用泰克DMM4050做参照表之外，也使用了本机的万用表功能进行了测量，从而也可以看到在0-36伏区间内该万用表测试的精度

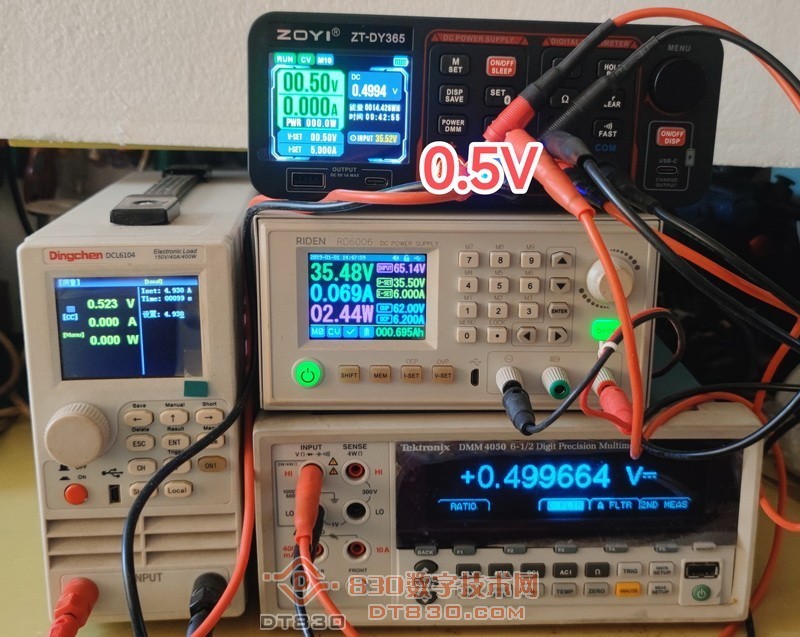

1、0.5V

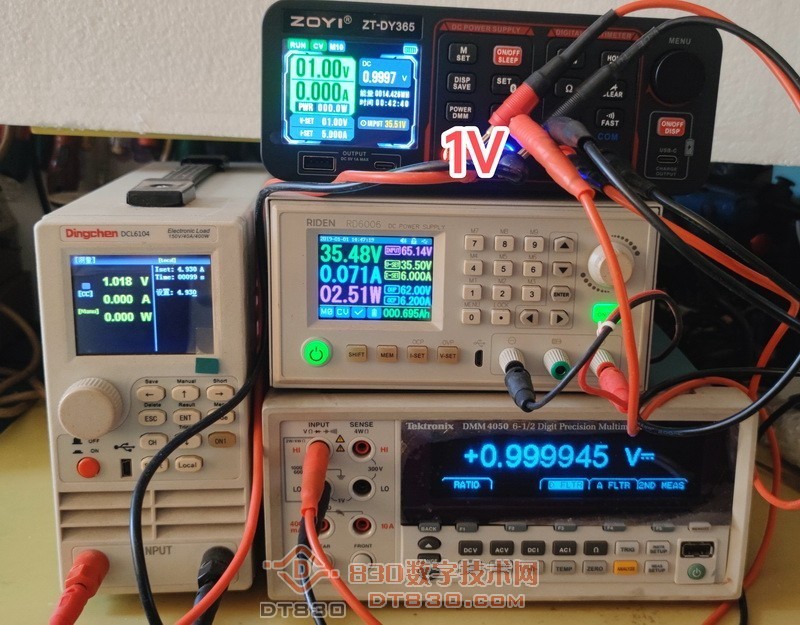

2、1.0V

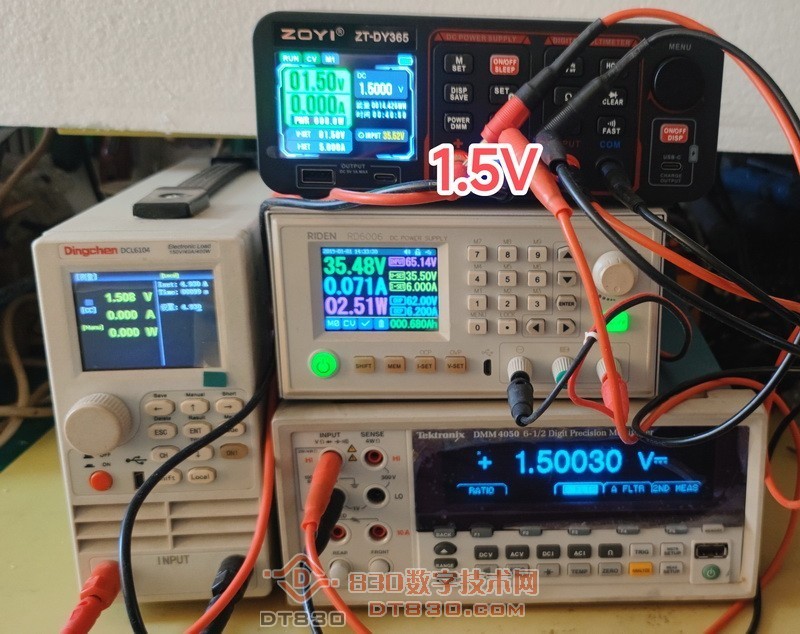

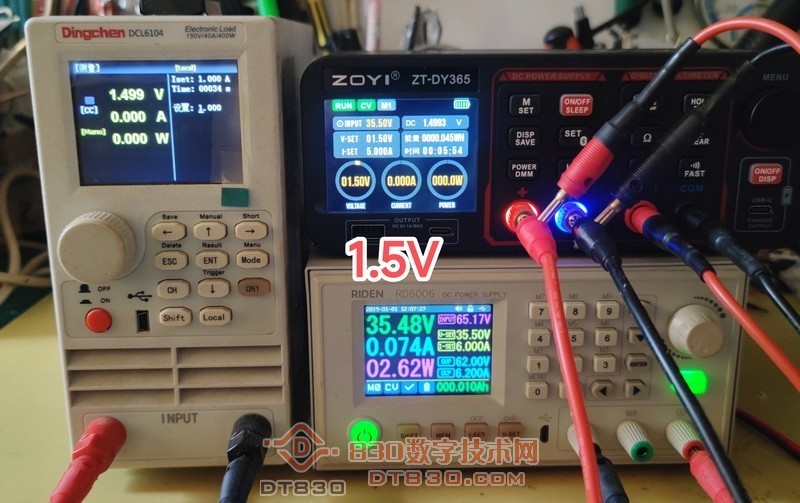

3、1.5V

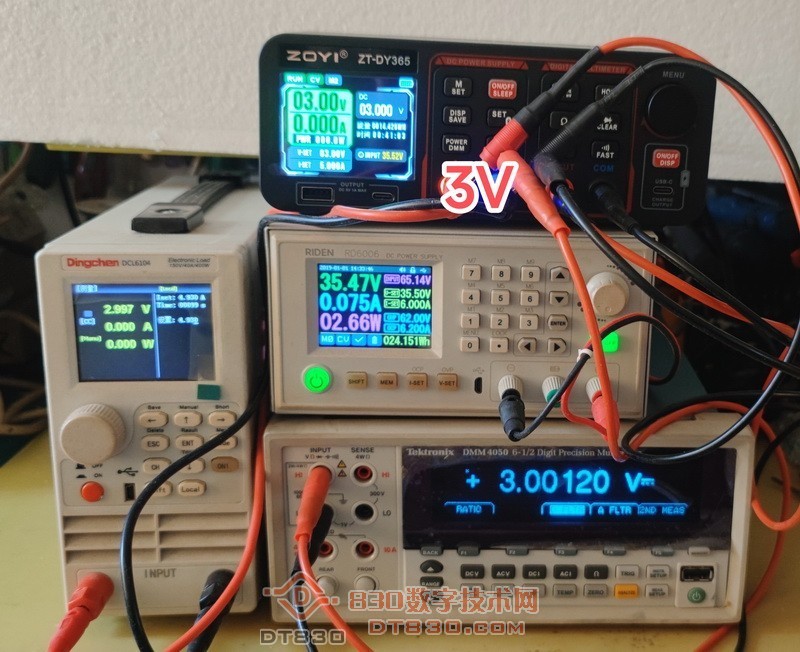

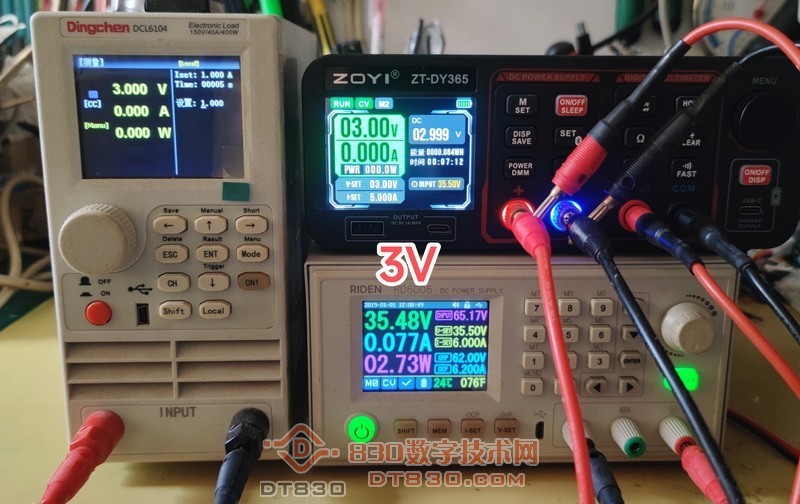

4、3V

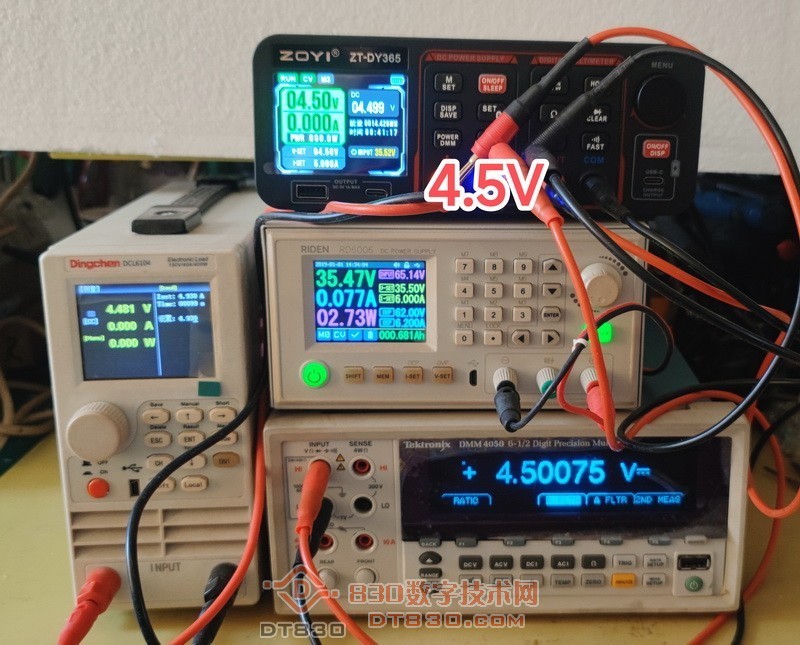

5、4.5V

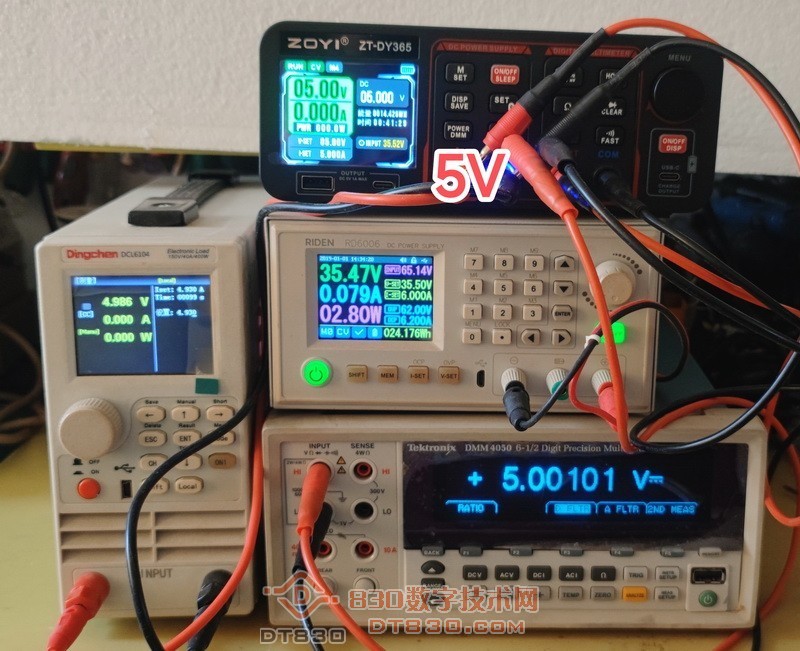

6、5V

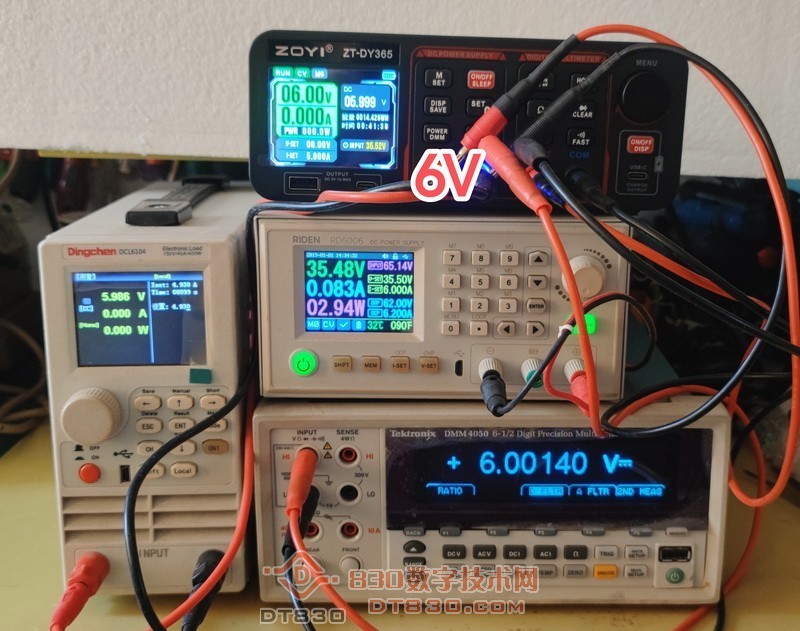

7、6V

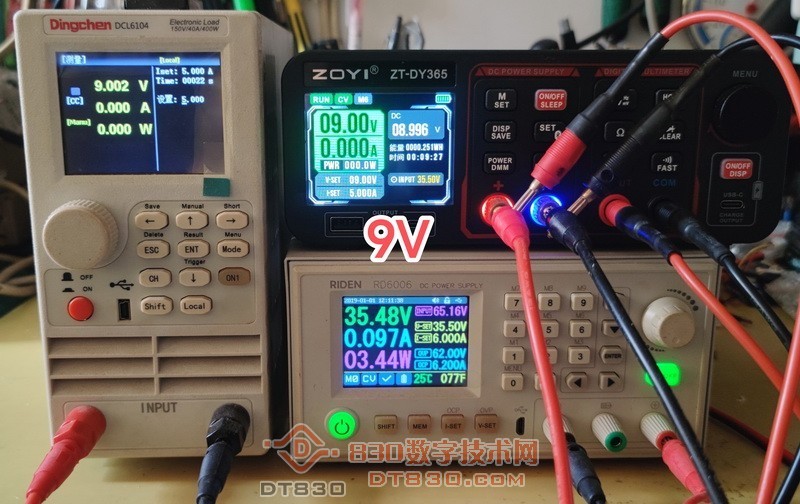

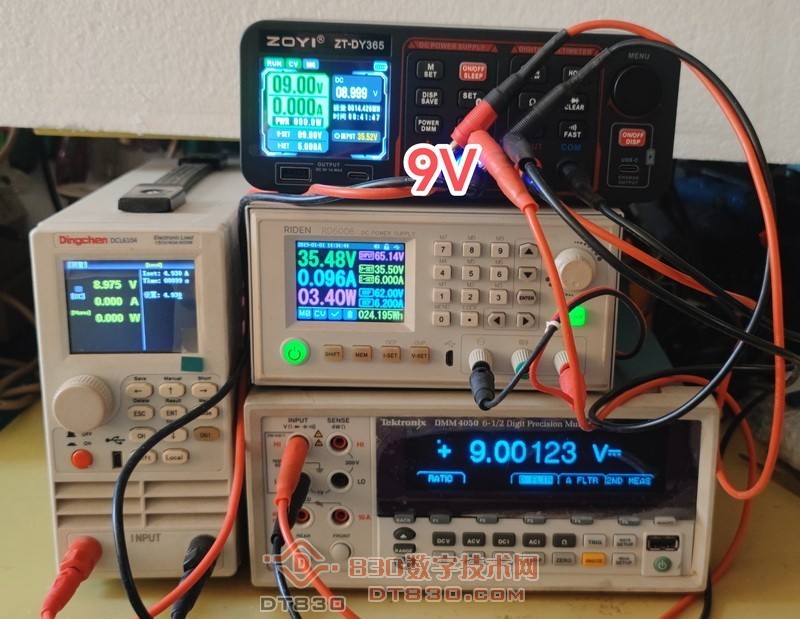

8、9V

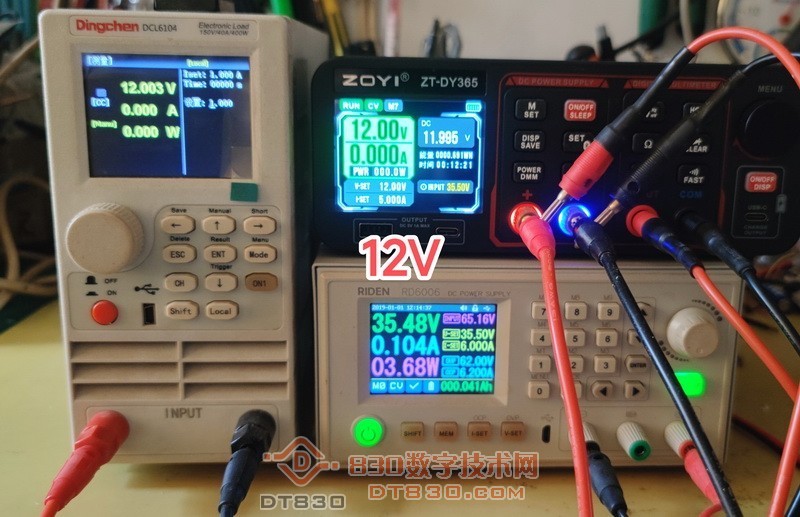

9、12V

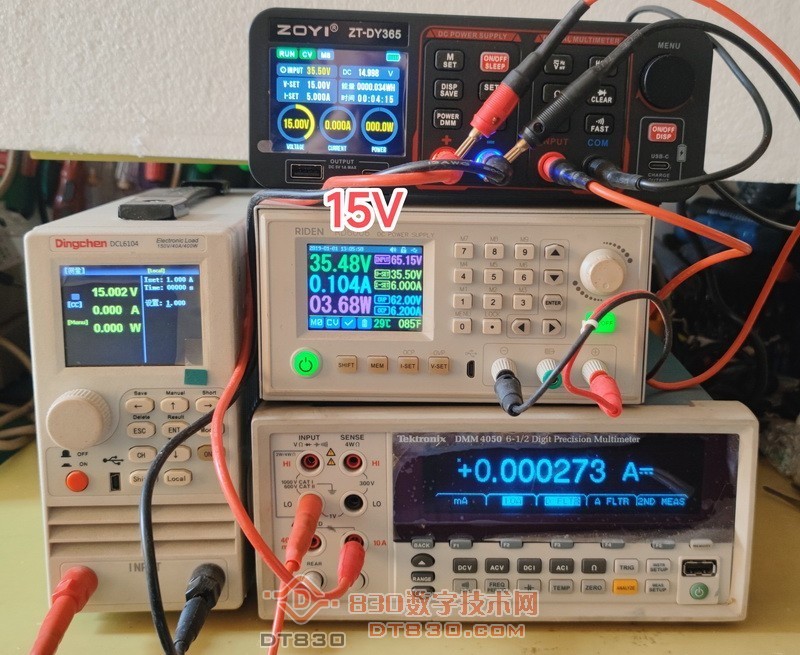

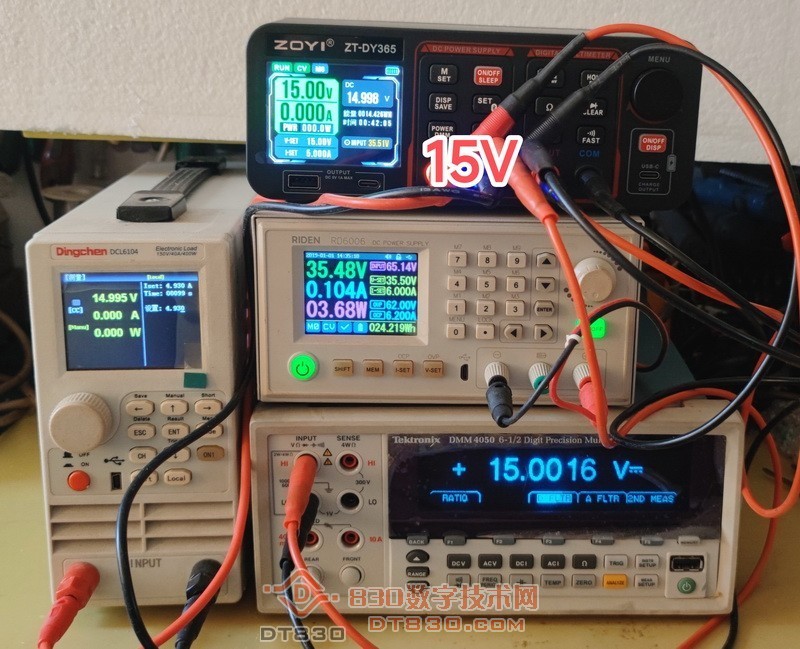

10、15V

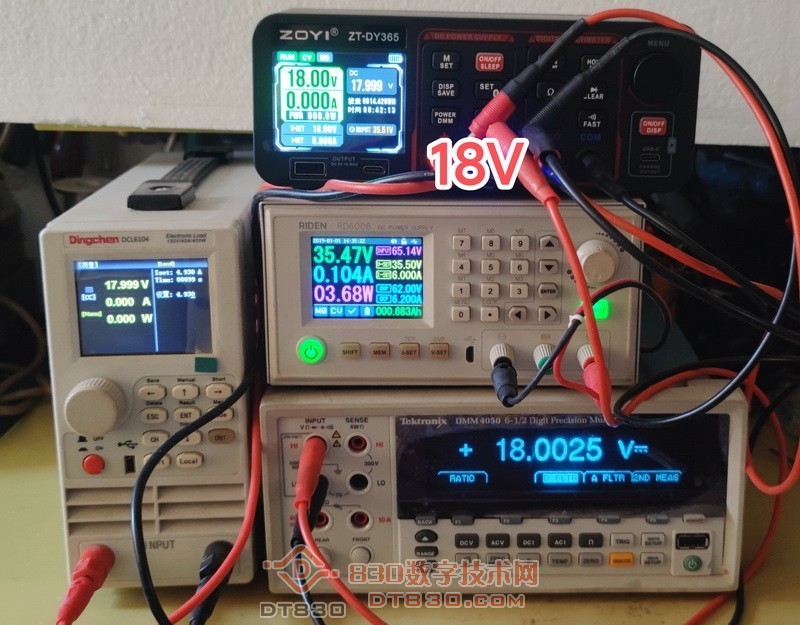

11、18V

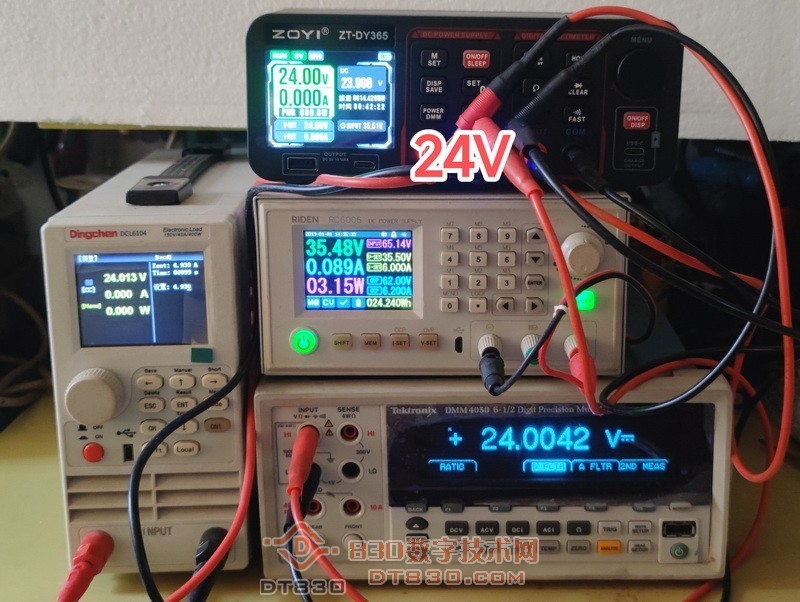

12、24V

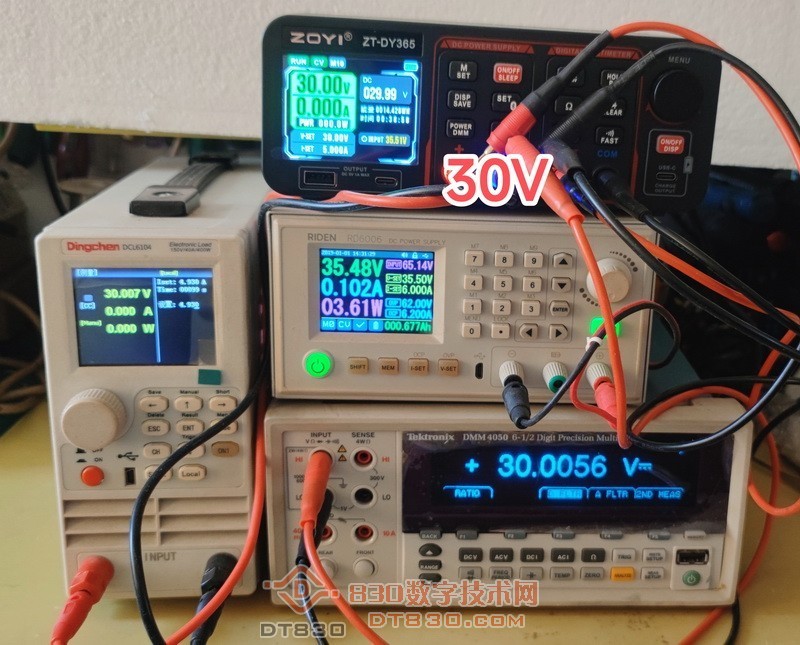

13、30V

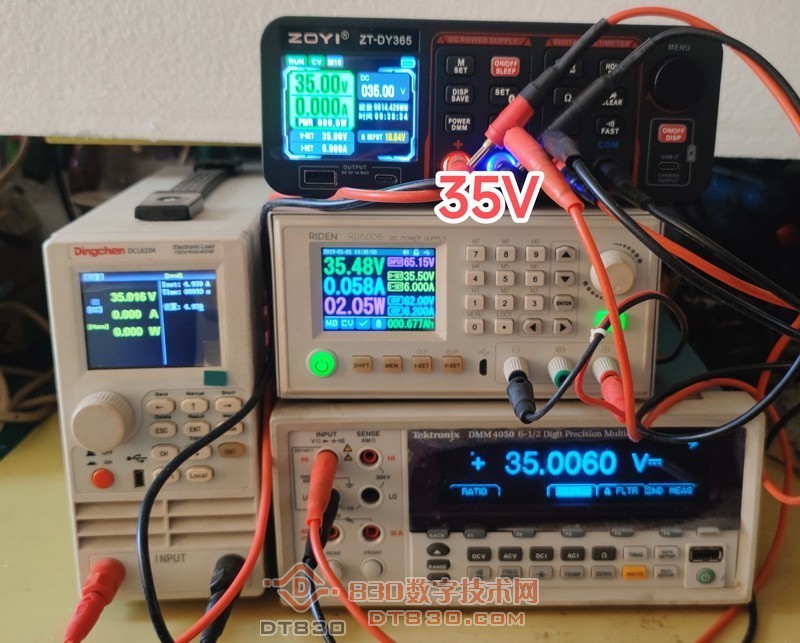

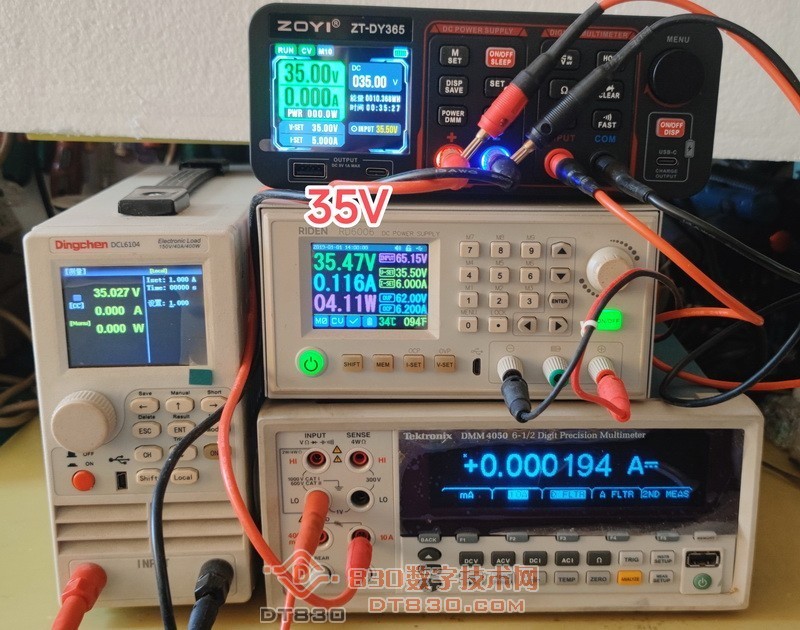

14、35V

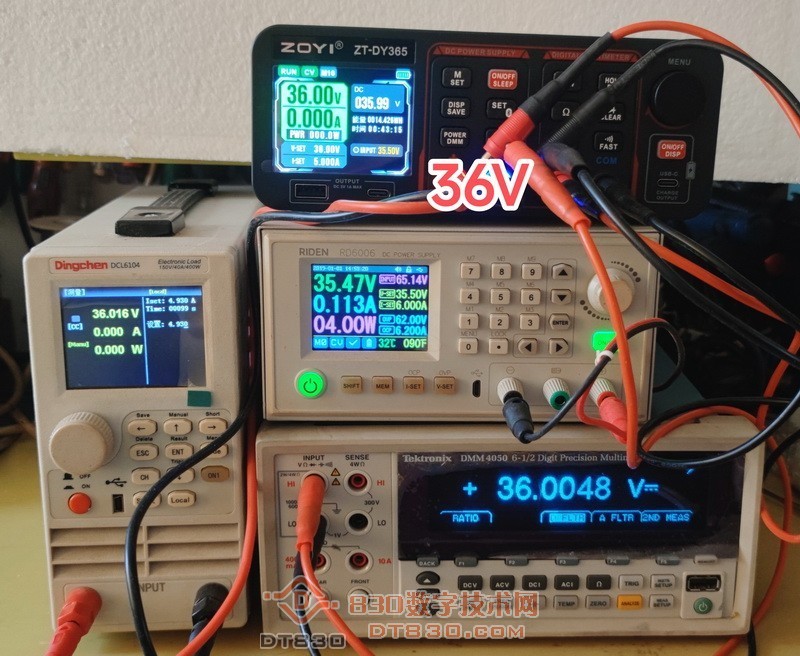

15、36V

从上述电压的测试中，可以看到众仪这款稳压电源的电压调教的非常好，大大超出了我的预期，值得点赞。

三、电子负载测试
一款稳压电源的品质优劣，很重要的一项指标就是能否通过电子负载测试，在输入电压变化和负载电流变化的过程中，电源的稳定性如何，其中，电压调整率，负载调整率，纹波及噪声、动态响应、温升及效率等都是极其重要的考核指标，本次仅对负载调整率和纹波做相关简单测试。

测试说明：本次测试时，最初并没有加入泰克DMM4050来测试输出电流，实际测试中发现，该稳压电源在5A负载时，多次发生过流保护提示并降低输出电压的情况，为了确定到底是电子负载的原因还是稳压电源的原因，在测试15V之后的电压时才加入了DMM4050检测电源输出电流，经过监测，发现是该稳压电源在5A大电流时，调教的数值略低，与实际电流值有偏差，造成过流报警并降低电压，不能指定输出电压下满5A运行，从这个问题上可以看到电流的调教相对没有电压调教的优良，这个问题暂时可以通过稍微增加保护电流值来避免，今后希望厂家能从固件上进行更新改进。

本次测试仅对常用的几组电压在空载、1A、5A 这3种状态进行，其中部分电压为了避免5A负载时过流保护，实际测试电流略小于5A，该数值请以实际测试电流为准。输出电压的监测采用了本机电压表功能进行监测，从而可以看到不同负载条件下输出电压的变化情况，具体测试如下：
1、1.5V空载

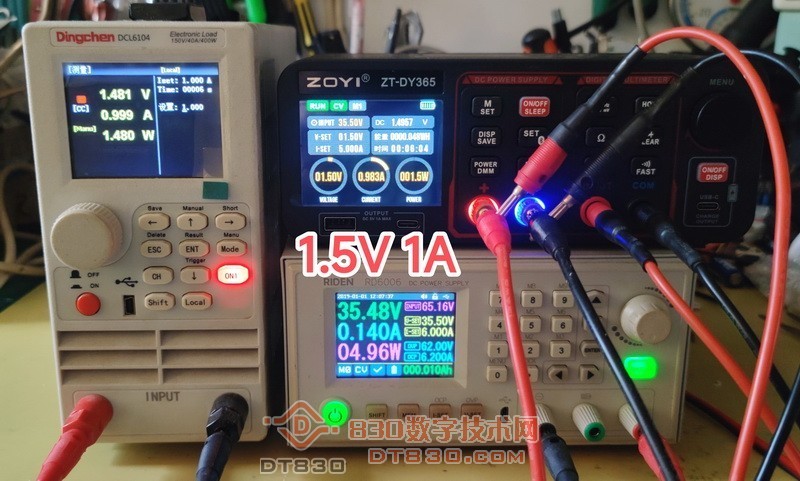

1.5V1A

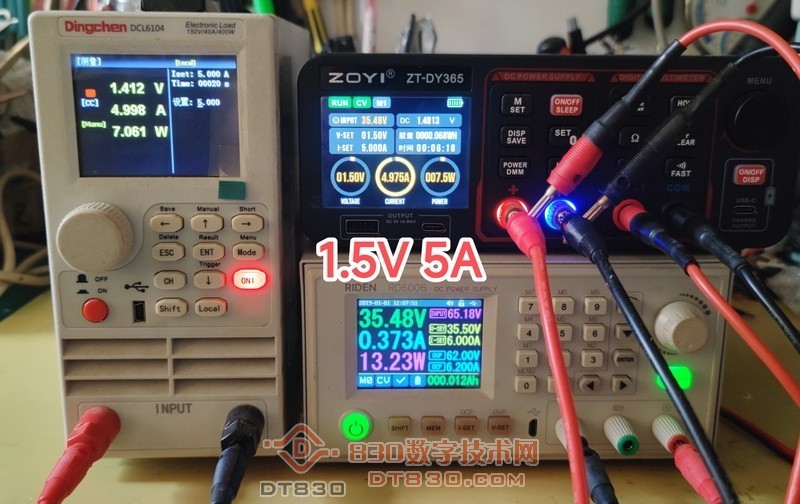

1.5V5A


2、3V空载

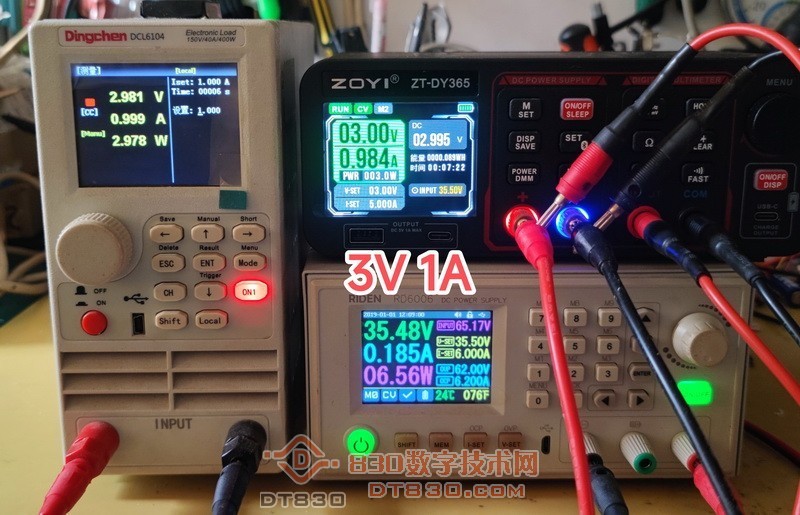

3V1A

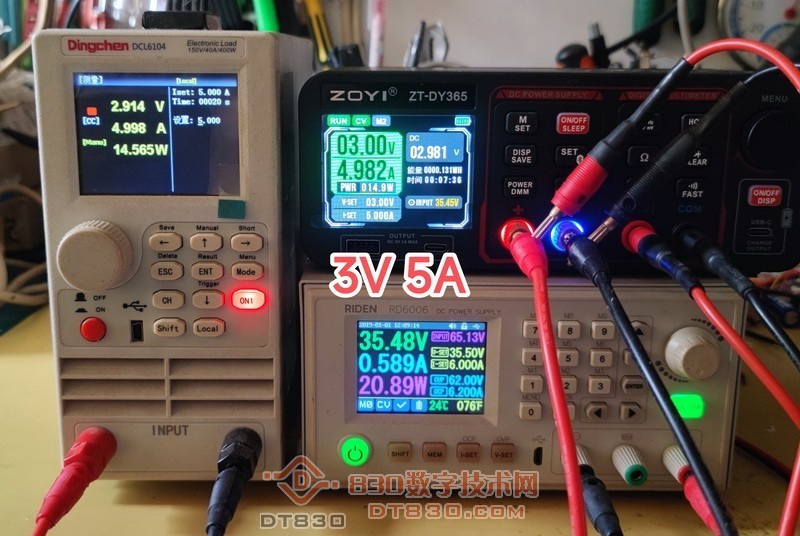

3V5A

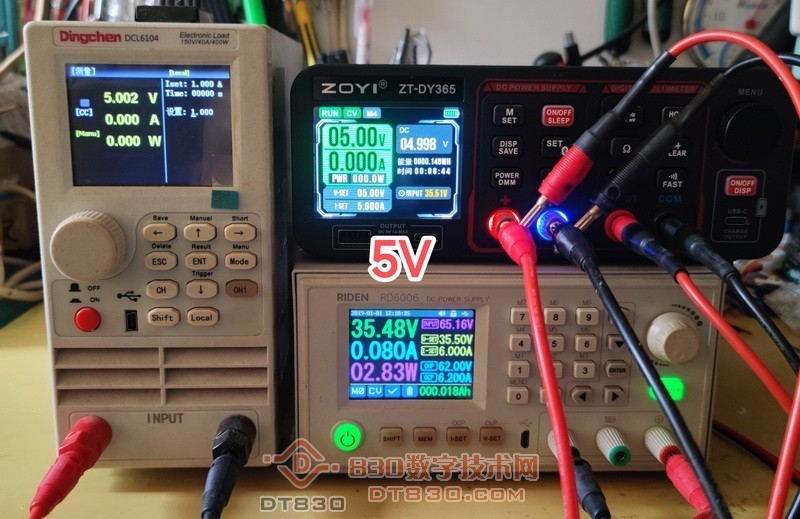

3、5V空载

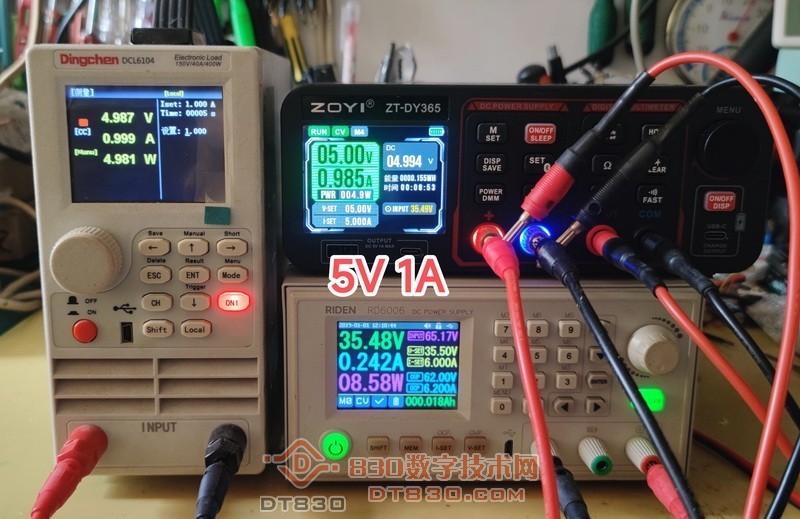

5V1A

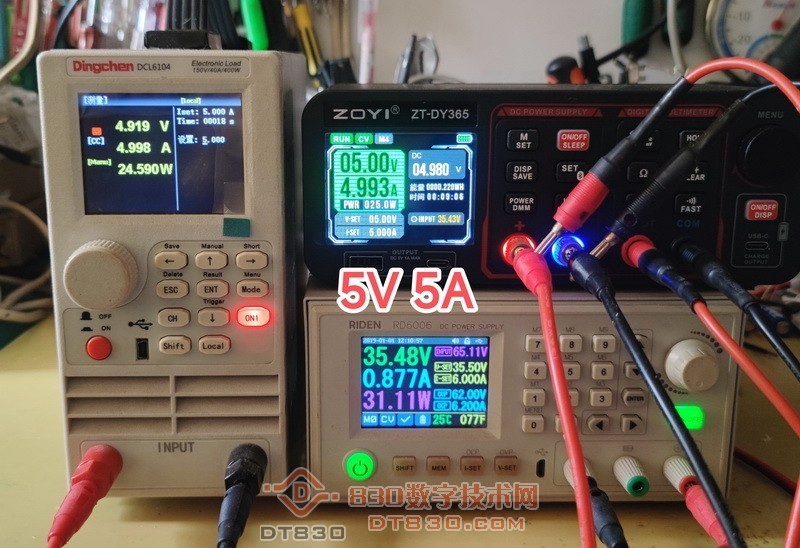

5V5A

4、9V空载

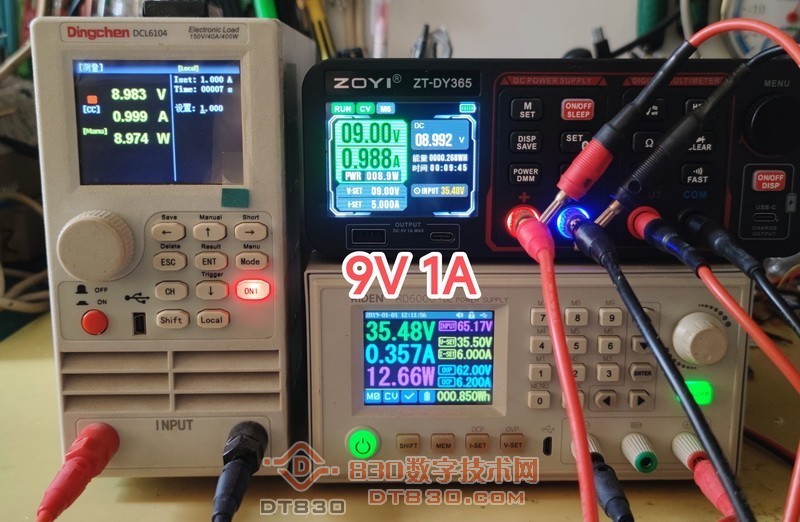

9V1A

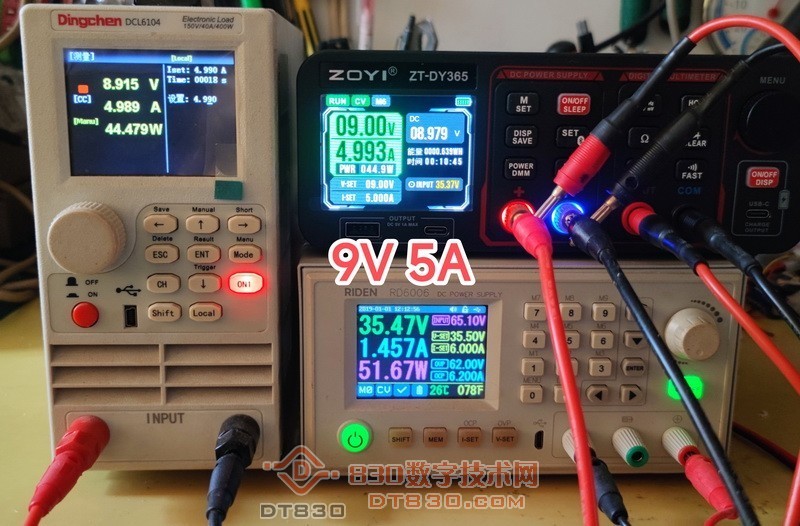

9V5A

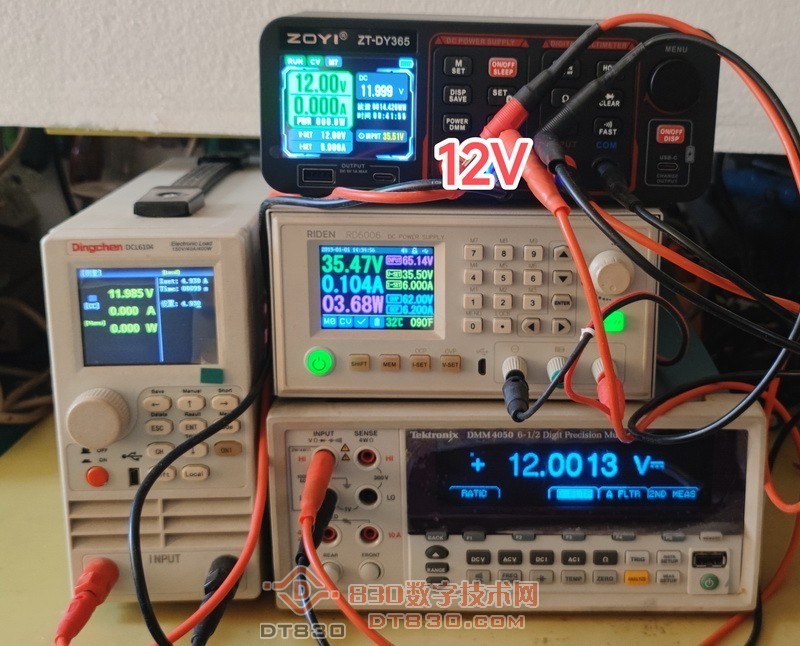

5、12V空载

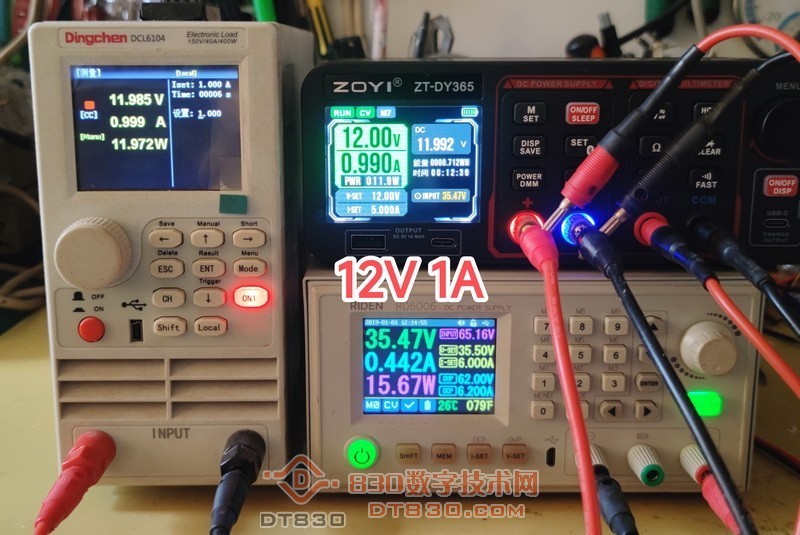

12V1A

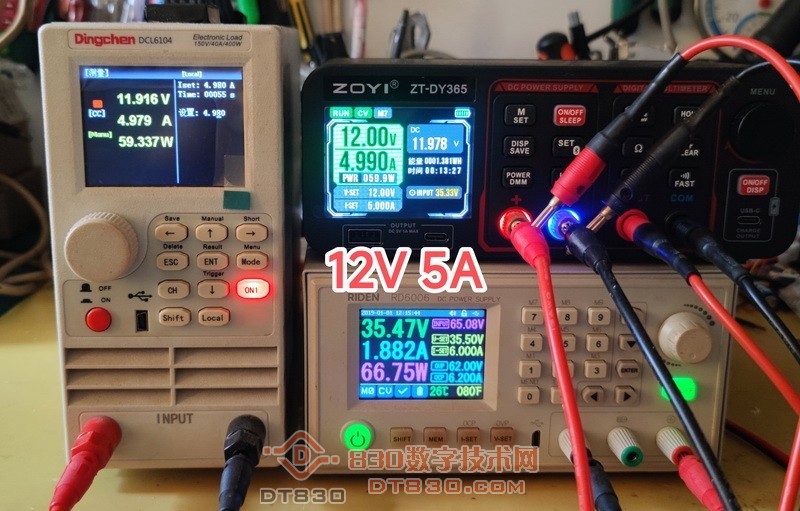

12V5A

6、15V空载

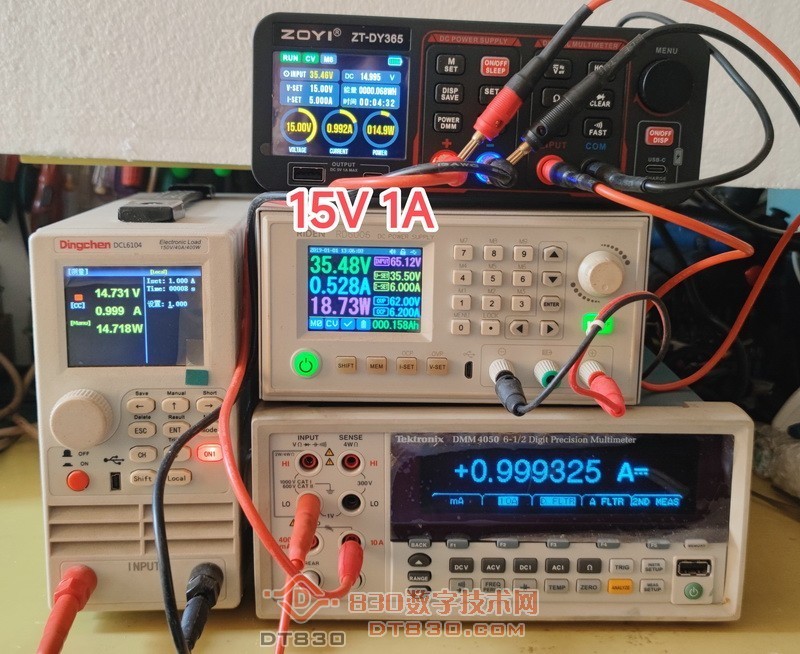

15V1A

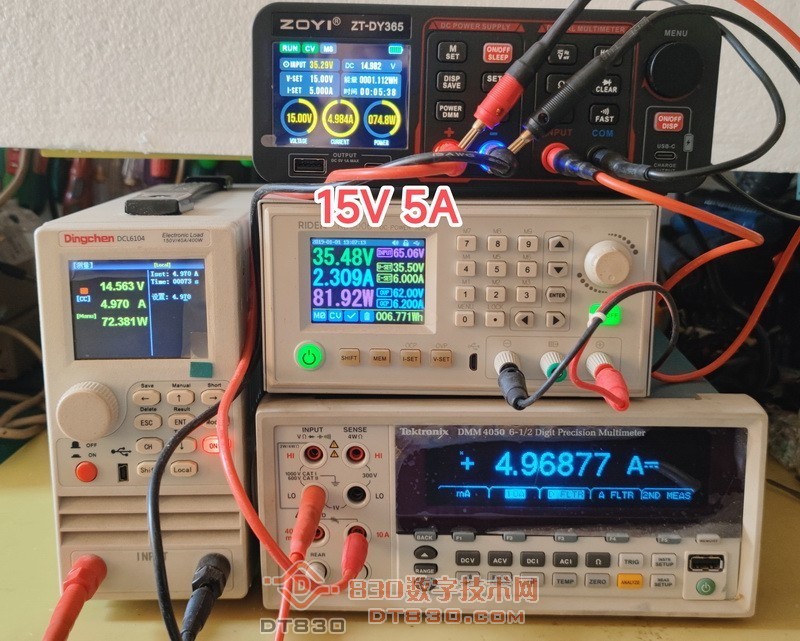

15V5A

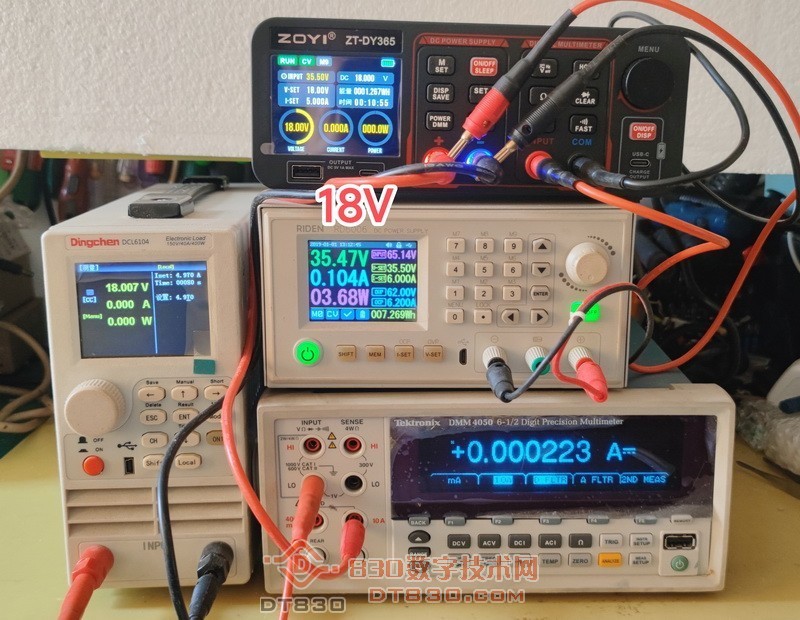

7、18V空载

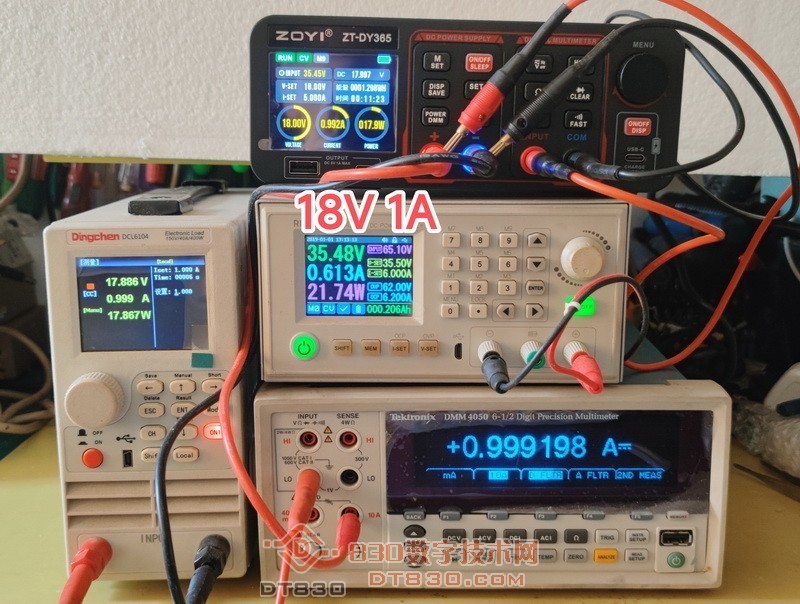

18V1A

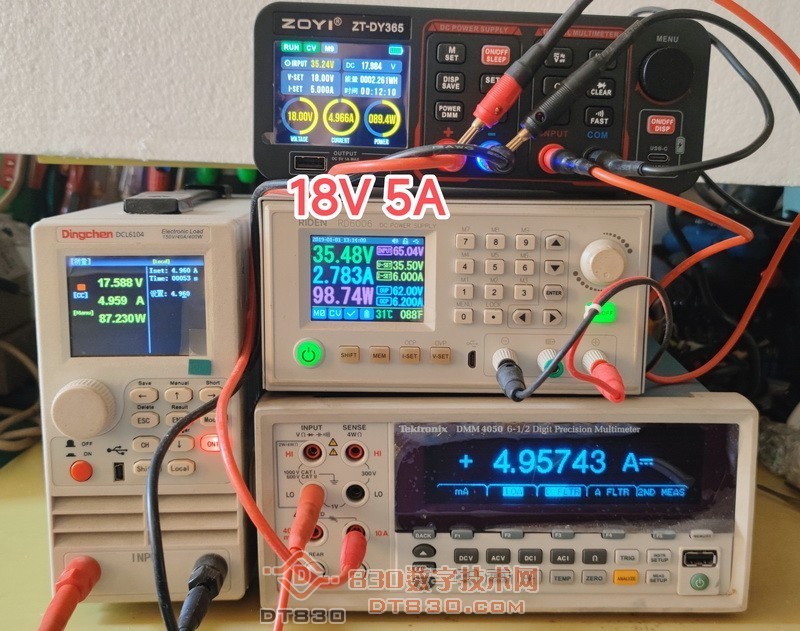

18V5A

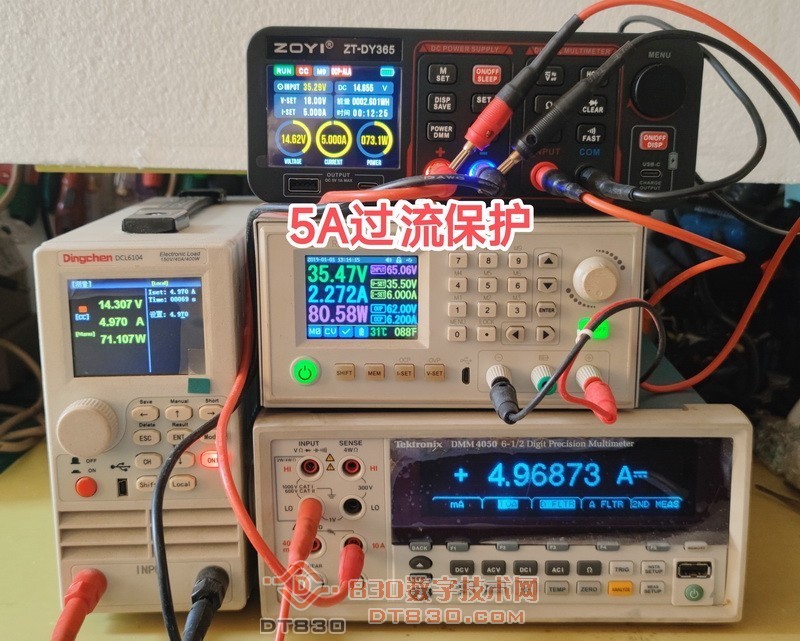

5A过流保护的情况

从18V5A测试图中可以看到在电流只有4.957A时还基本可以保证18V电压输出，稍微增加一点电流至4.969A时，显示屏出现过流报警，并降低输出电压至14.655V，已不能满足18V输出。与5A保护电流小0.043A。高于厂家电流设定值0.3%的指标。

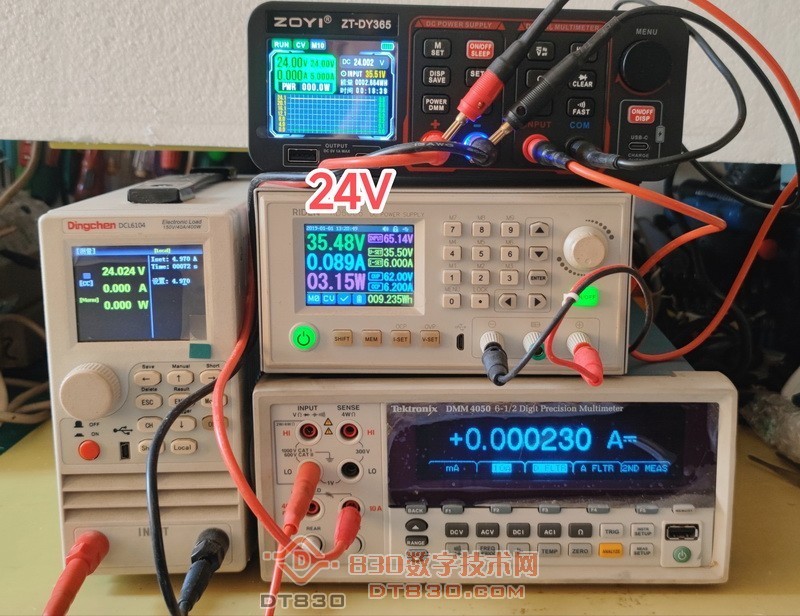

8、24V空载

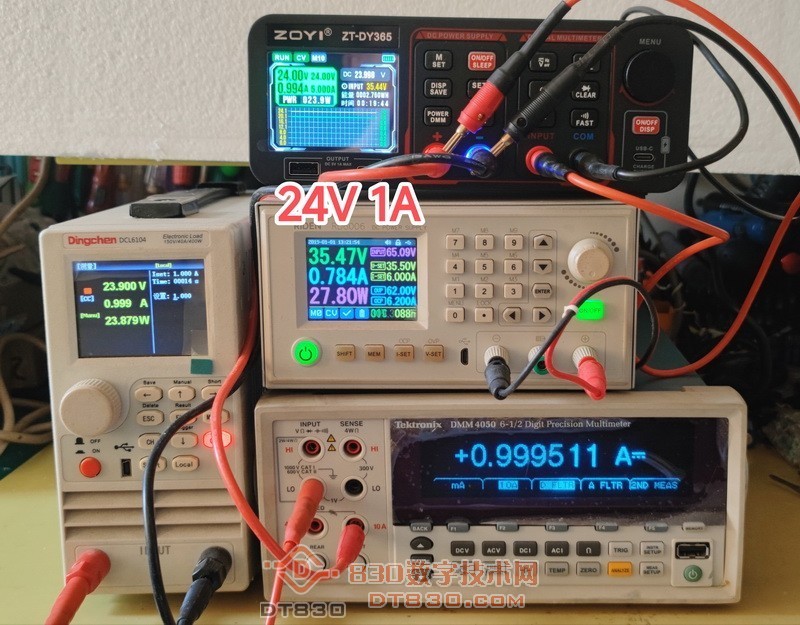

24V1A

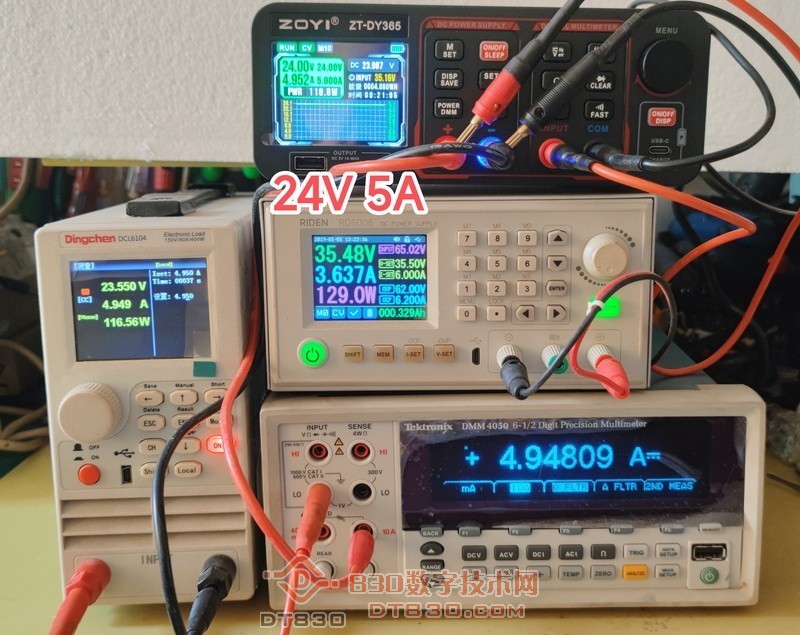

24V5A

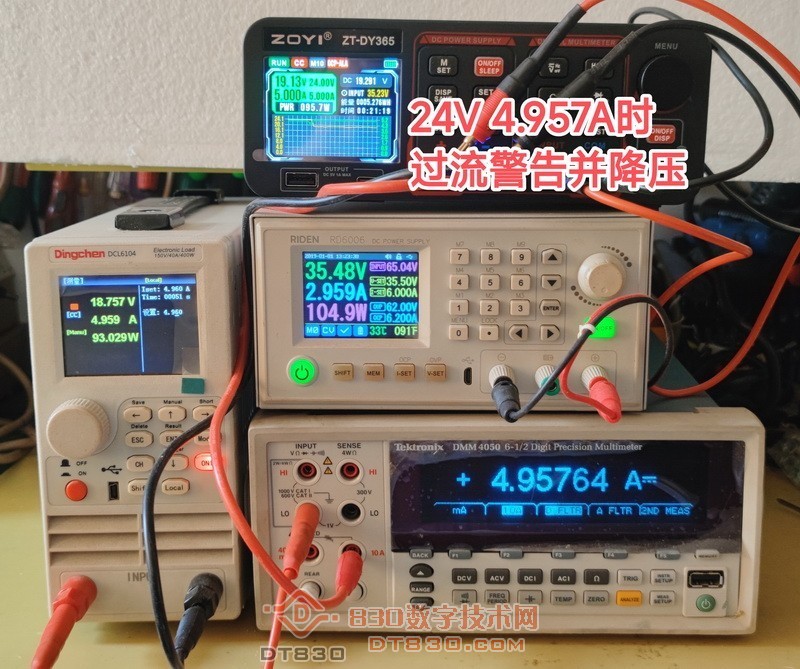

24V4.957A限流并降压至19.291伏

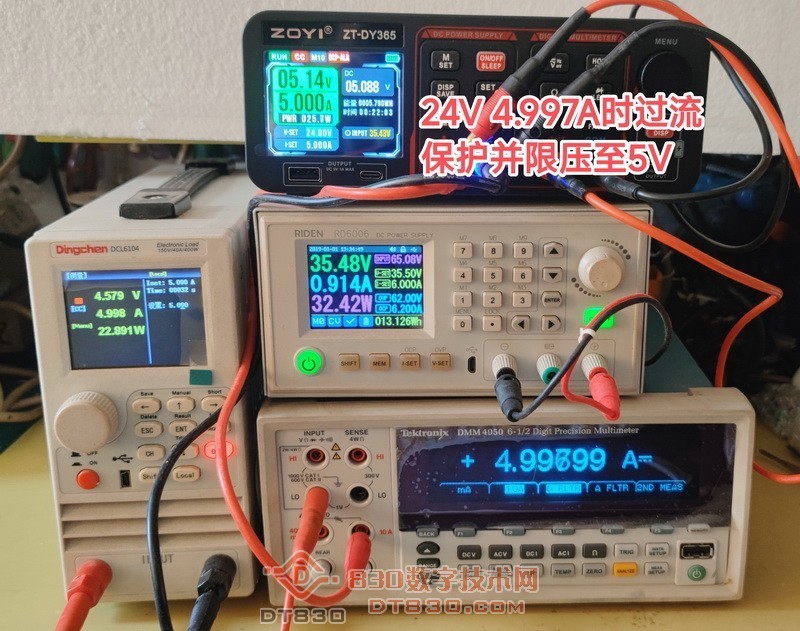

24V4.997A限流并降压到5V

从上面24V5A（实际电流4.948A）时还基本可以保证24V电压输出，稍微增加一点电流至4.957A时，显示屏出现过流报警，并降低输出电压至19.291V，已不能满足24V输出，进一步提高电流至4.997A时，保护电路已把电压降低到到5V。在此过程中，我们可以看到，稳压电源出现电流保护提示，根据电流大小，先小幅降低电压再切断电源输出以起到保护作用。

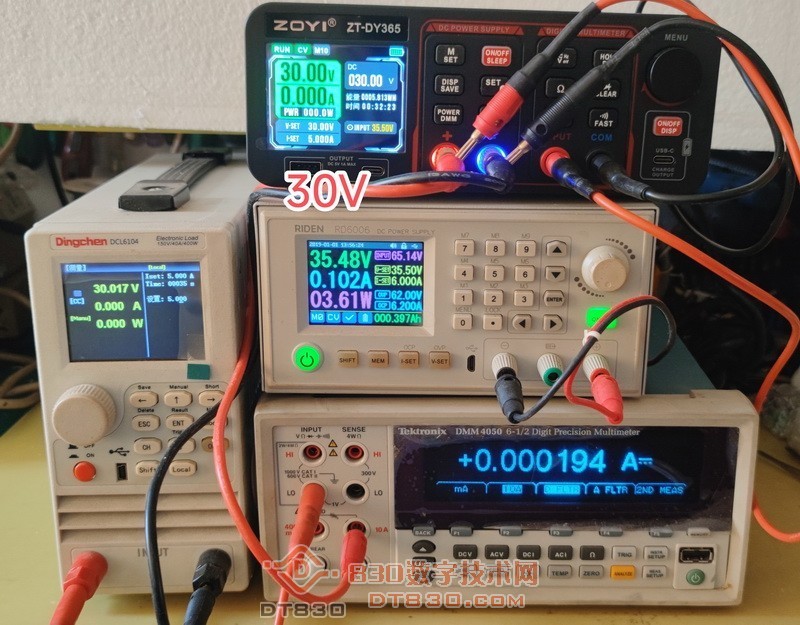

9、30V空载

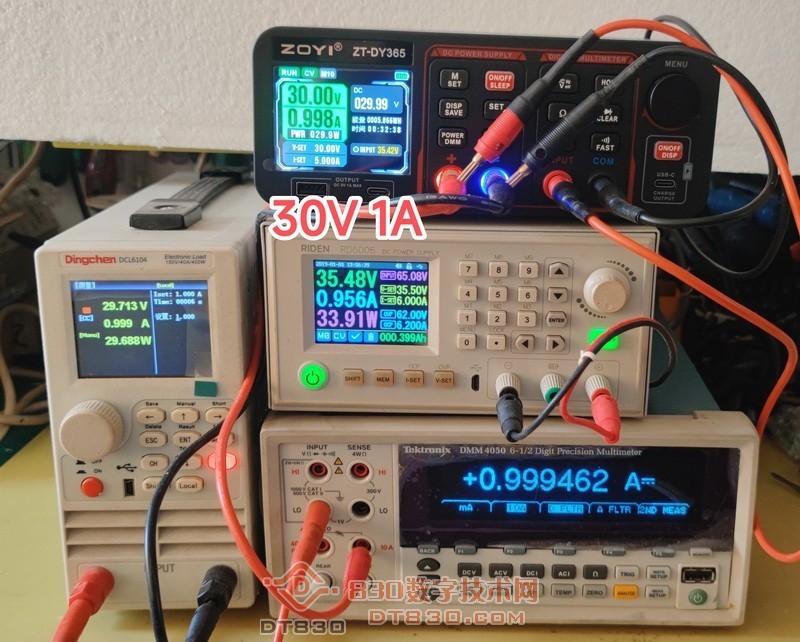

30V1A

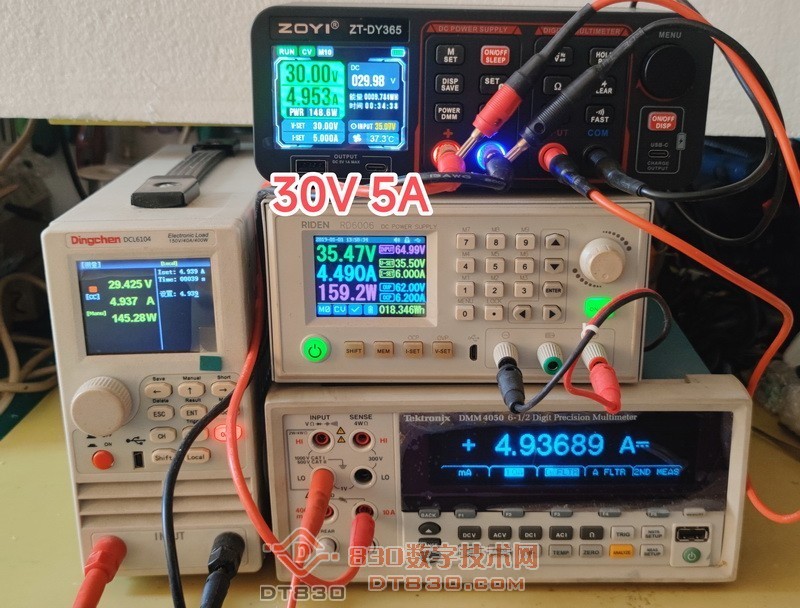

30V5A

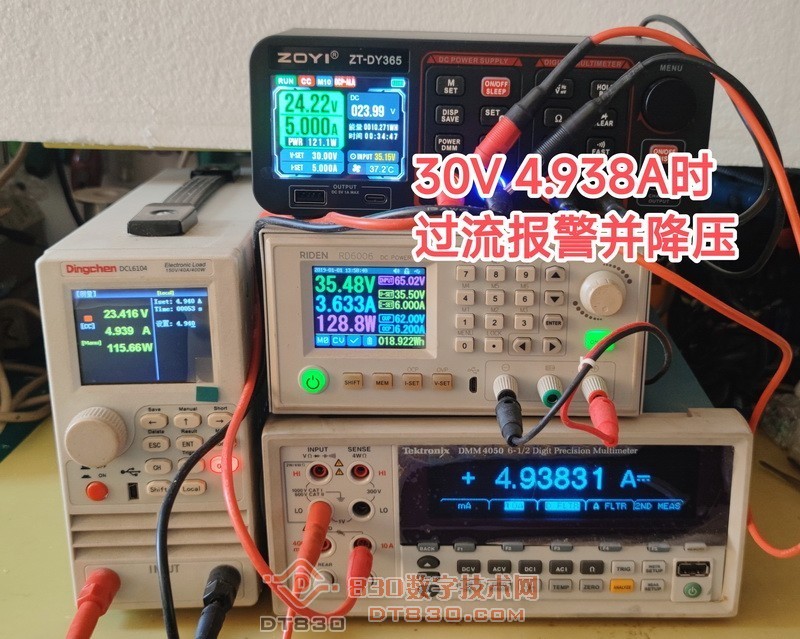

30V4.938A时过流并降压

10、35V空载

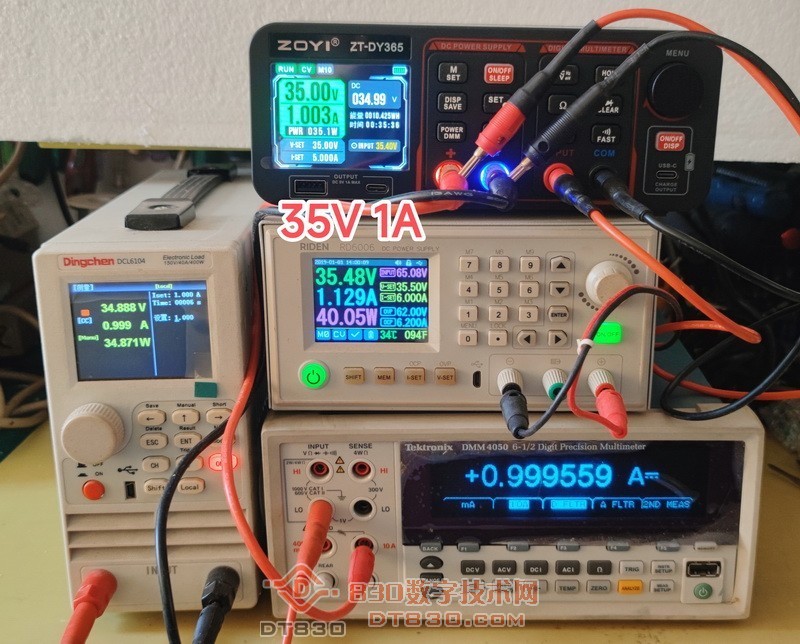

35V1A

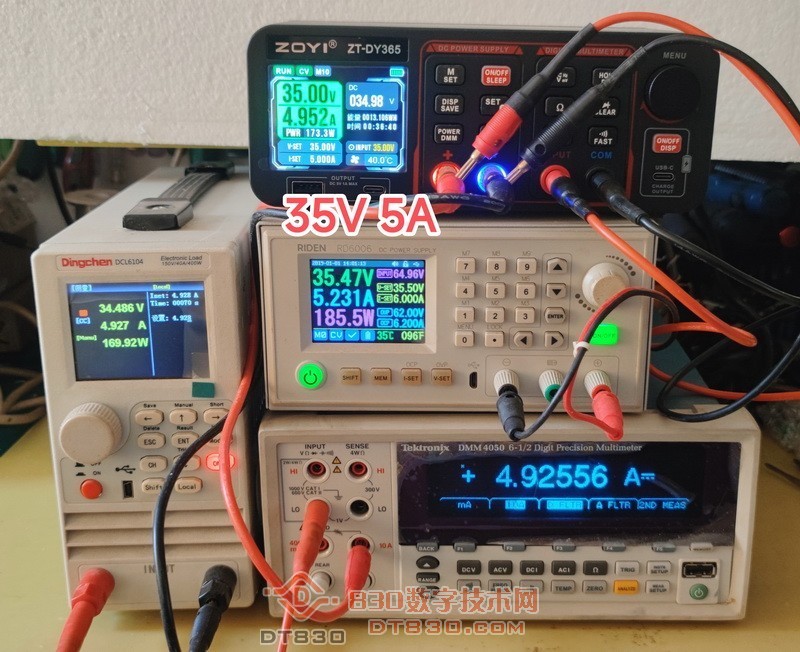

35V5A

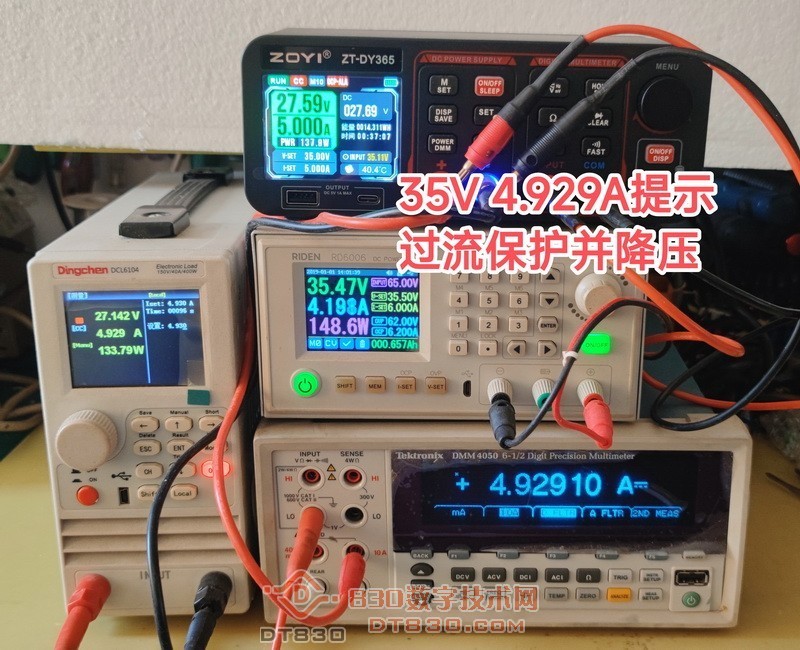

35V4.929A过流并降压

通过以上十组常用电压的带载测试，虽然在大电流限流保护的精度上稍有不足，瑕不掩瑜，我们仍然可以看到该电源整体情况还是不错的。

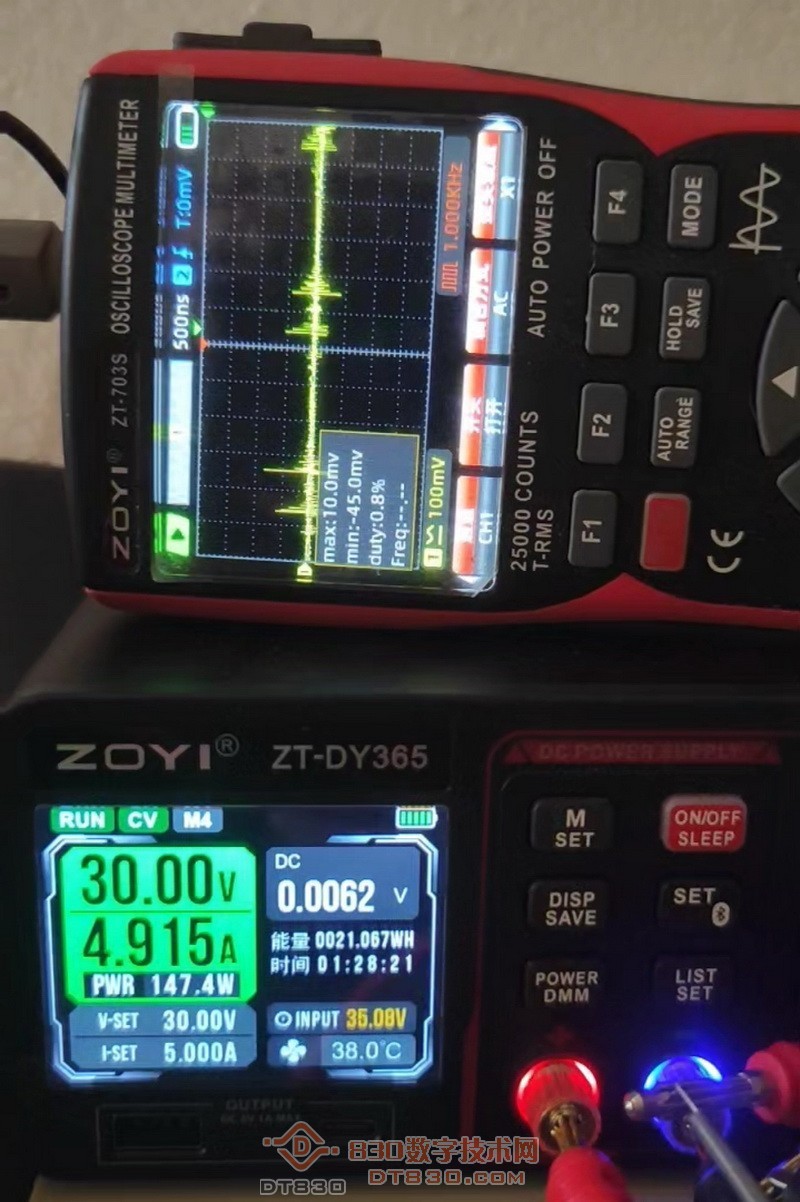

四、纹波测试
本测试仅以5V、30V二组电压的空载、1A、5A三种状态进行了简单测试，测试结果基本符合厂家技术指标

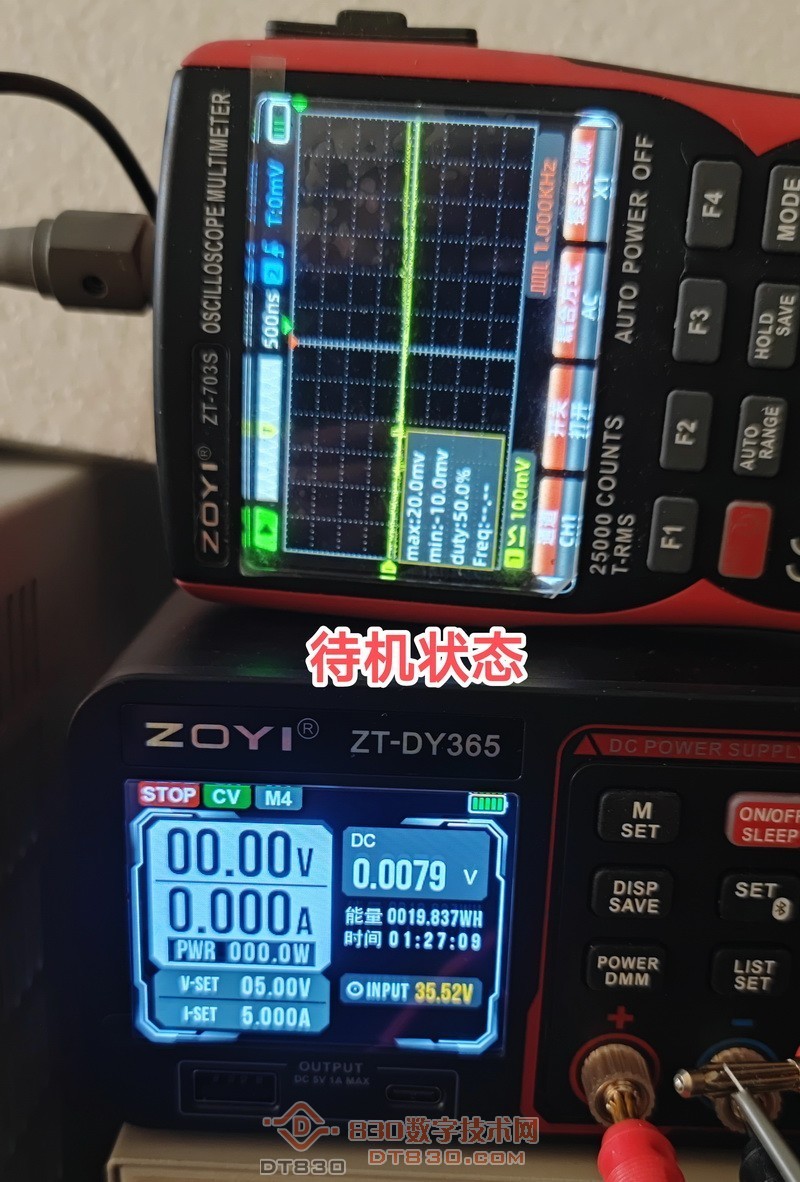

1、待机状态

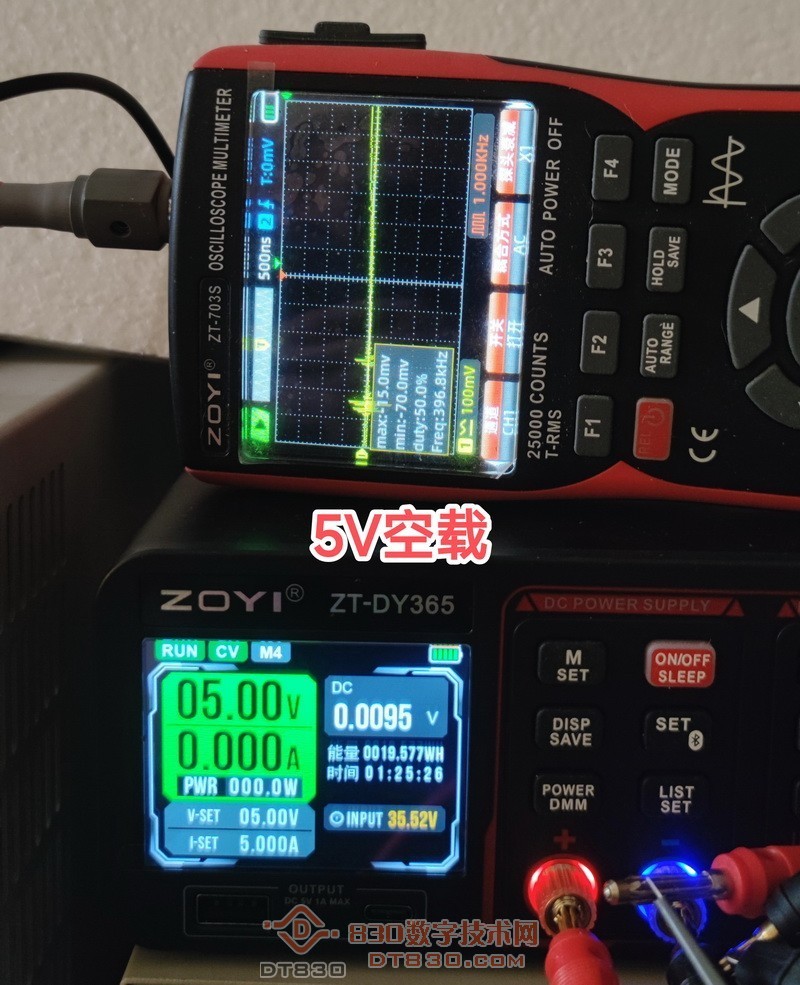

2、5V空载

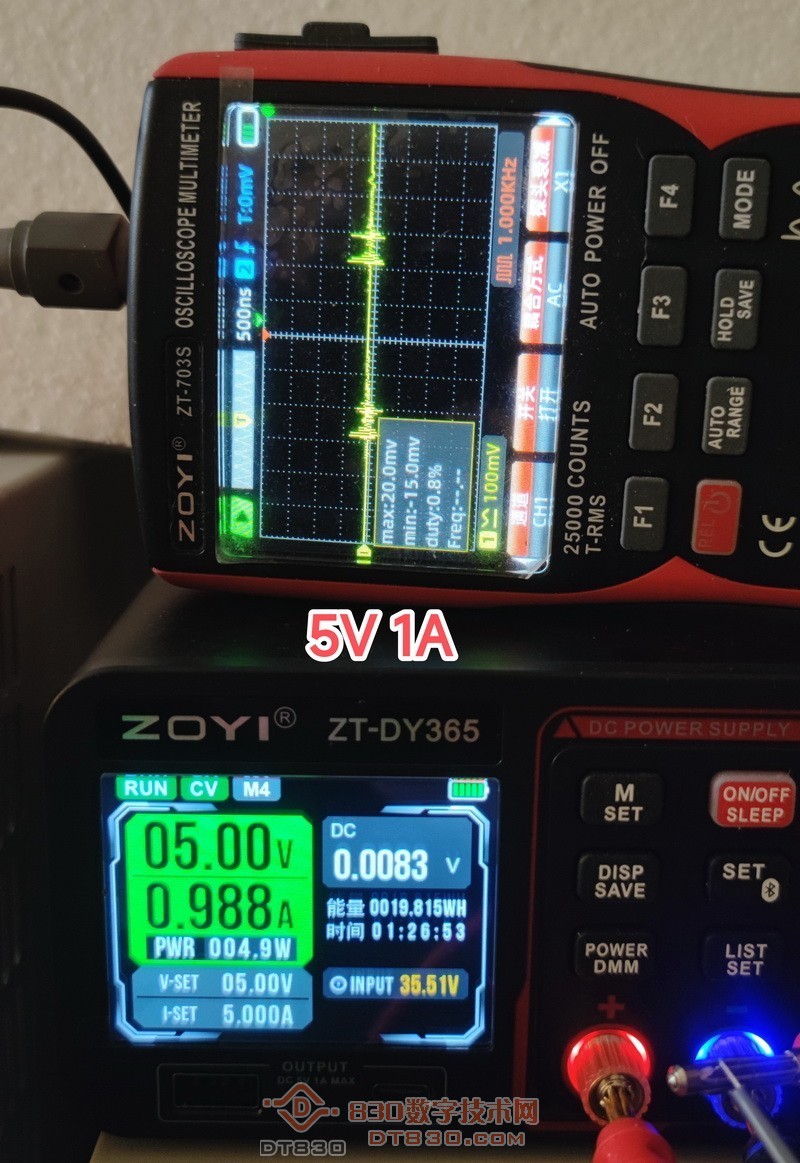

5V1A

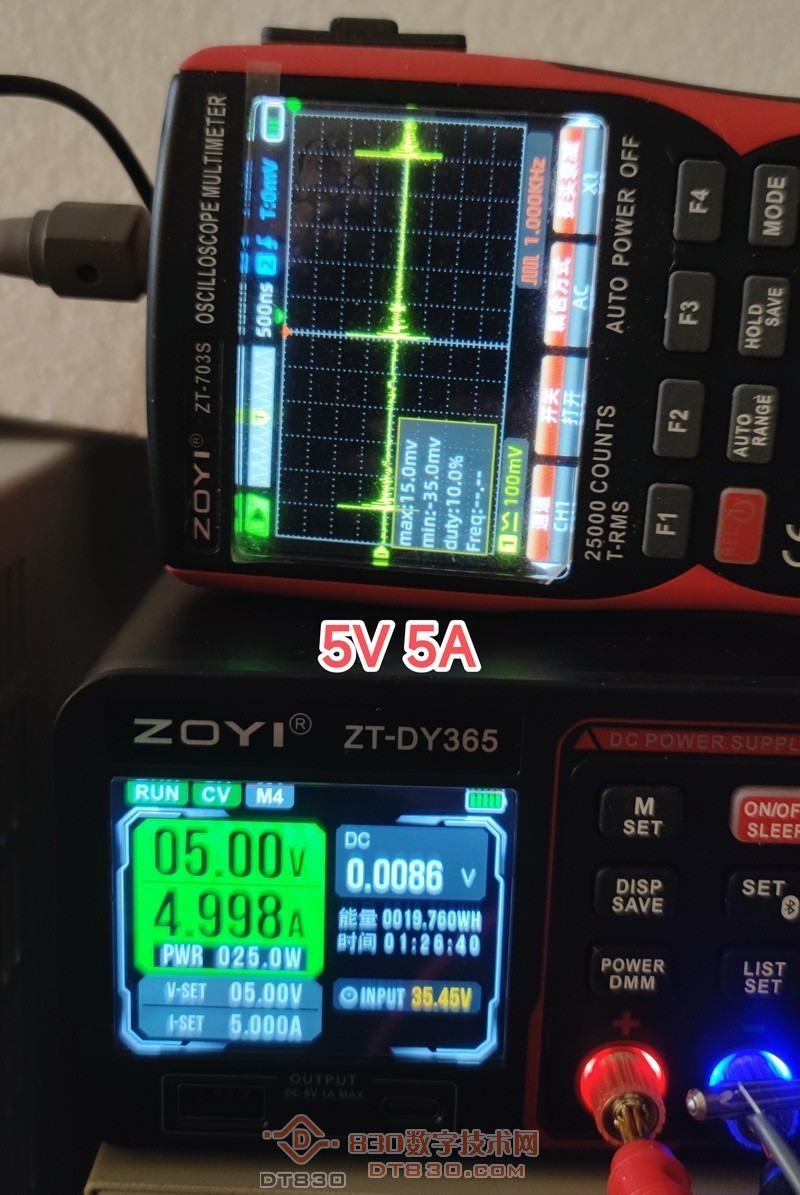

5V5A

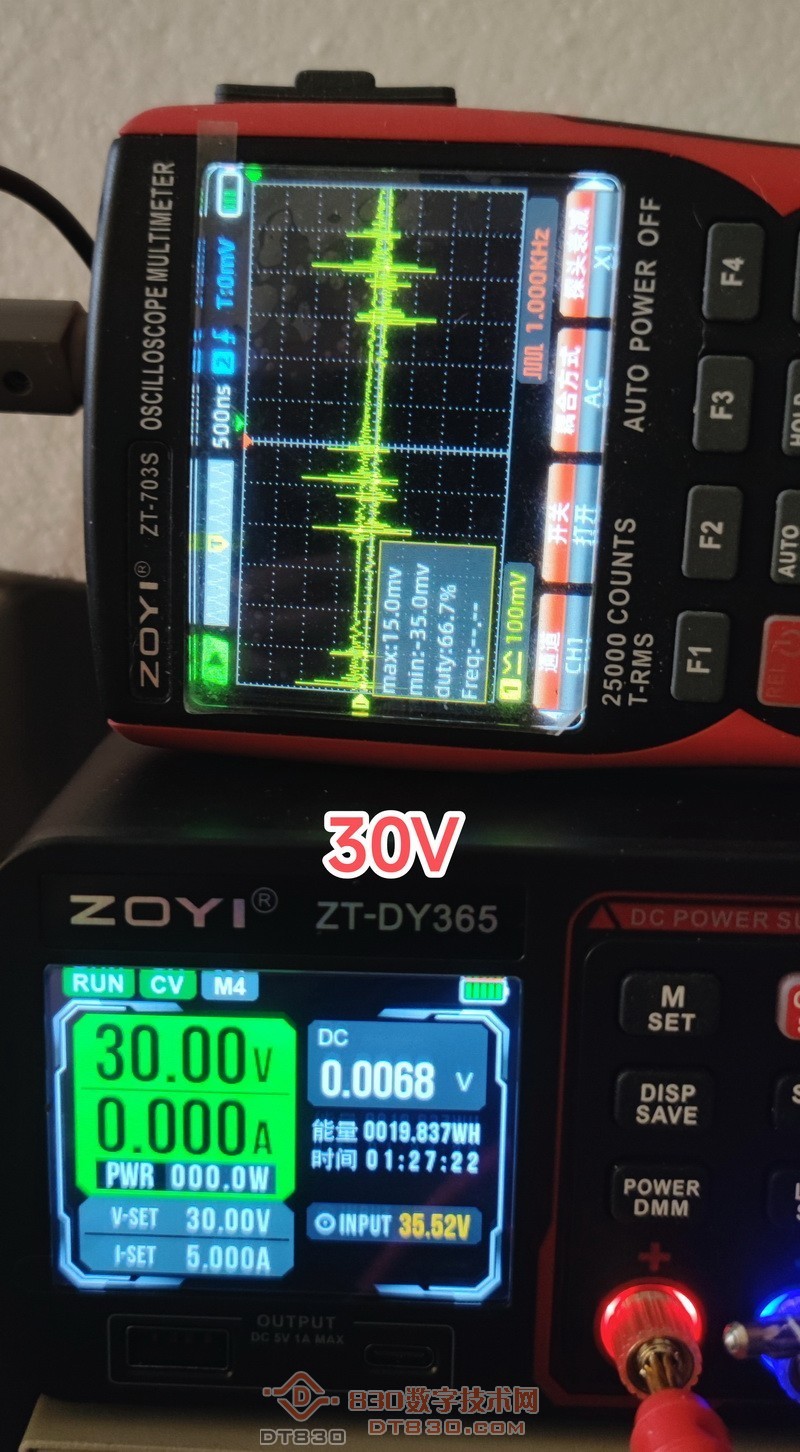

2、30V空载

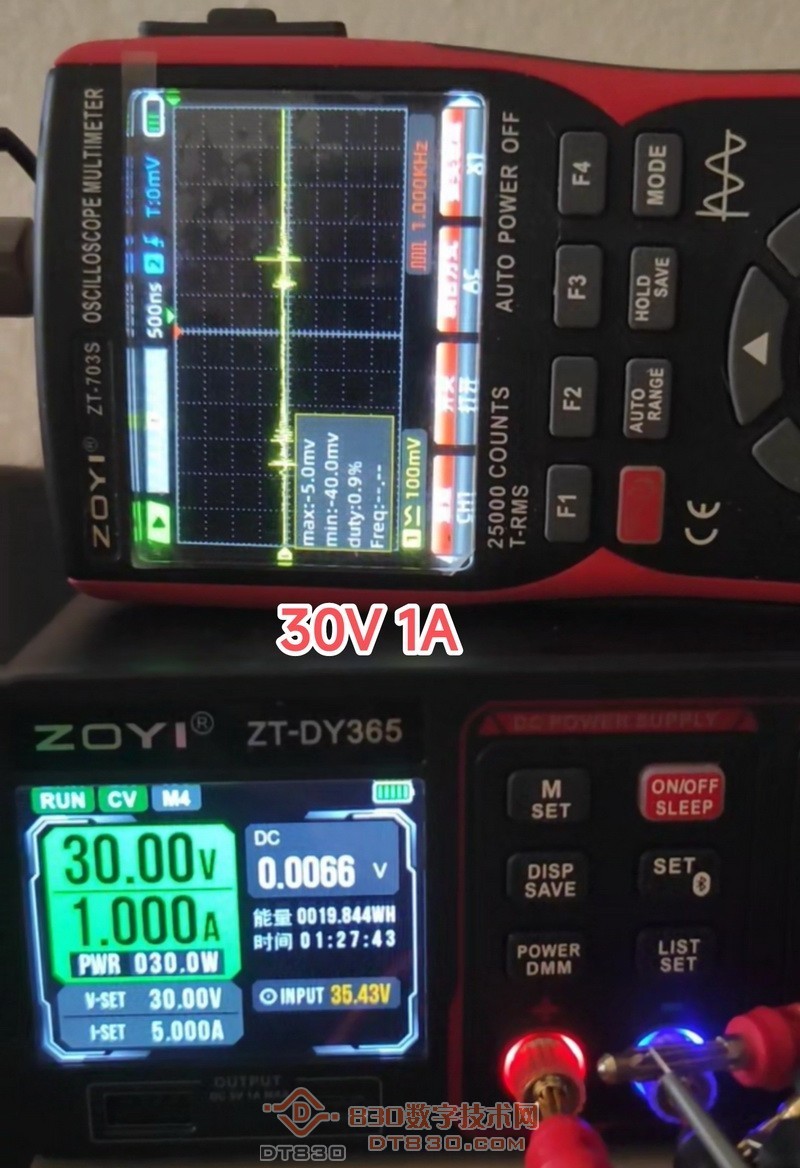

30V1A



通过以上简单测试，可以以看到该直流稳压电源&万用表设计新颖，功能实用，精度优良，使用方便，属实是一款不错的产品。

最后，增加几点建议：
1、如有产品改型，建议增加电源部分0-9数字按键，这样操作起来更加便捷迅速。
2、在目前10组预置数据组的基础上，最好再增加5组，以实现常用电压的预置和调用功能。
3、建议内置电池改为21700锂电池，容量更大，动力更强，同时把负极弹簧改为簧片，减小电阻和增加接触的可靠性
4、增加内置电池的输出功率和充电速度，目前25-30瓦的持续输出功率实在太小。
5、增加TYPE-C口的输出功率，以满足便携式电烙铁等需求。
6、DC和PD输入时，可以给内置电池充电。
7、可以考虑在电源底部增加一个36V6A左右的DC电源扩展坞选件，使用时，将整个电源&万用表整机放置在扩展坞上面即可供电。
8、电源开关最好设置在前面板，这样操作更加方便。

以上测试和建议均为个人见解，如有错误和不妥，请各位朋友指正。
