再入众仪万用表ZT-M1。拔掉心头草！

头一阵获赠了一块众仪ZT-M0，到货以后又开始惦记上ZT-M1了。众仪ZT-M0 开箱试玩，拆解帖。http://www.dt830.com/forum.php?mod=viewthread&tid=2701
起初以为M0和M1，型号上如此接近，不会有太大差异。

后来看各位大神摆弄M1，我也开始长草了。。。为了防止草越长越高，于是一咬牙，入手一块ZT-M1。
先看看官网上M0 M1的主要区别。
反显，三显液晶屏这个在ZTX上就见过了。效果确实没得说。

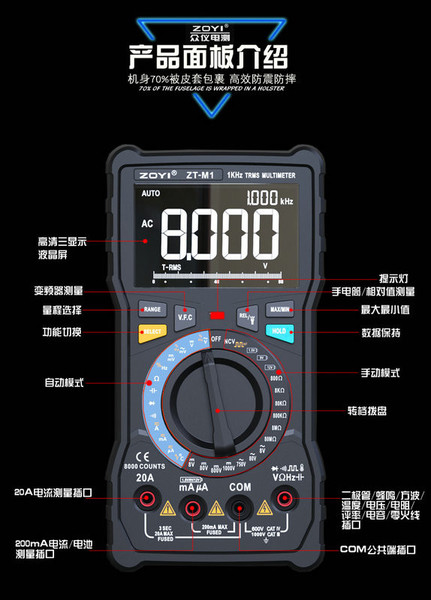

转盘，按键功能。

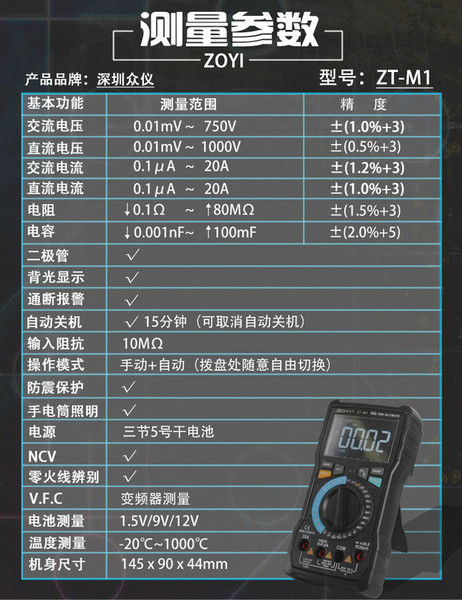

参数。


到货了，拆箱~~~
包装盒和M0的一模一样。

到底是M0还是M1要在这区分了。
上次收到M0的时候，看到这我还在想，打开会不会是个M1。。。
如今我却在想，打开可千万别是个M0。。。哈哈！

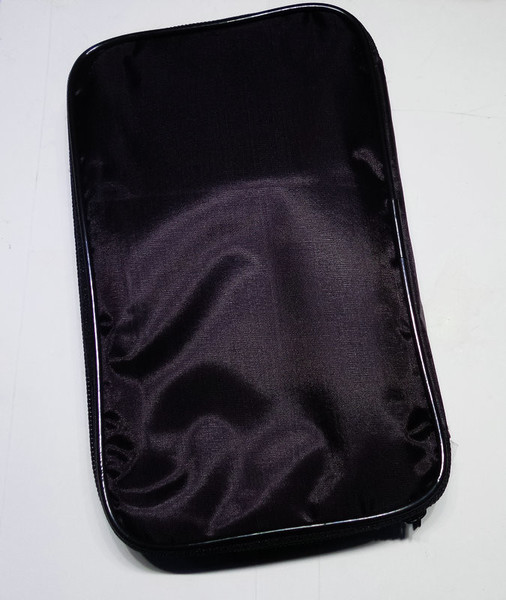

收纳包。

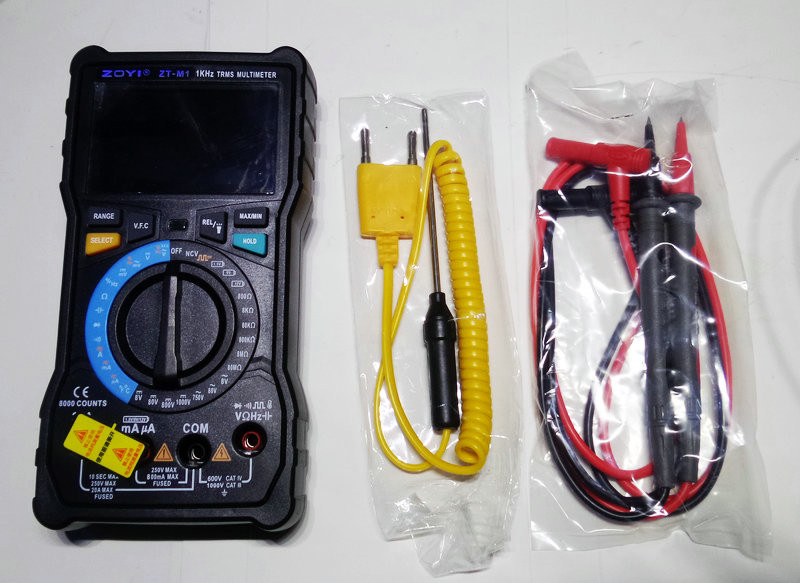

配件包括表笔，温度探头。

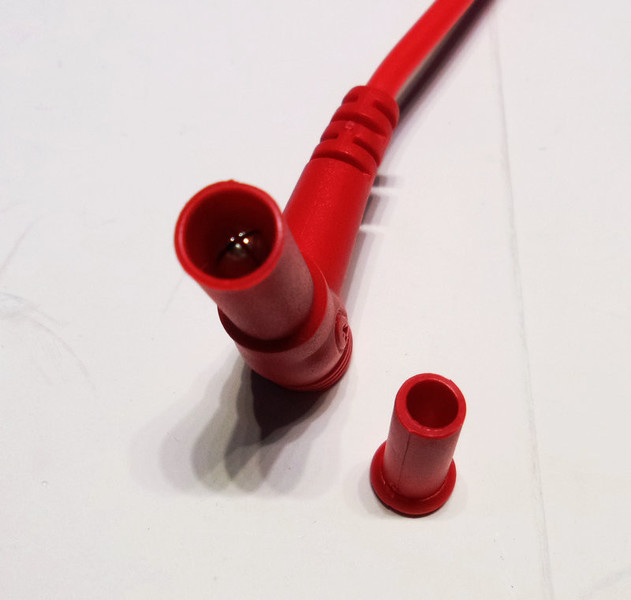

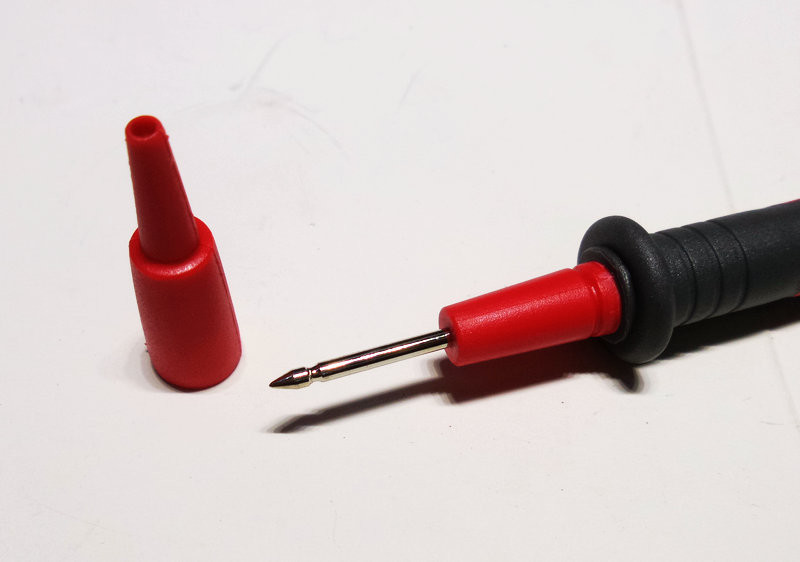

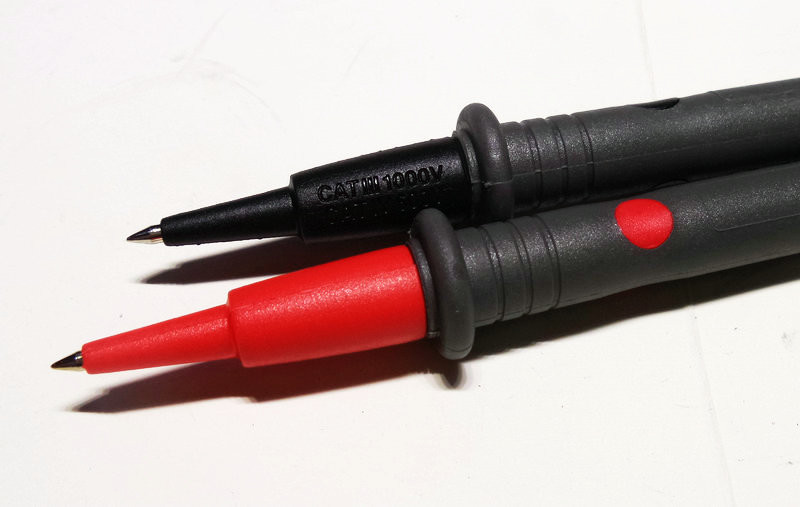

表笔看上去和众仪其他表笔一样。




虽然表笔和M0 219 ZTX的外观都一样，但是，表笔线相当柔软！
这是我手里几块万用表里，线材最柔软的一个！没有之一！没有之一！！！

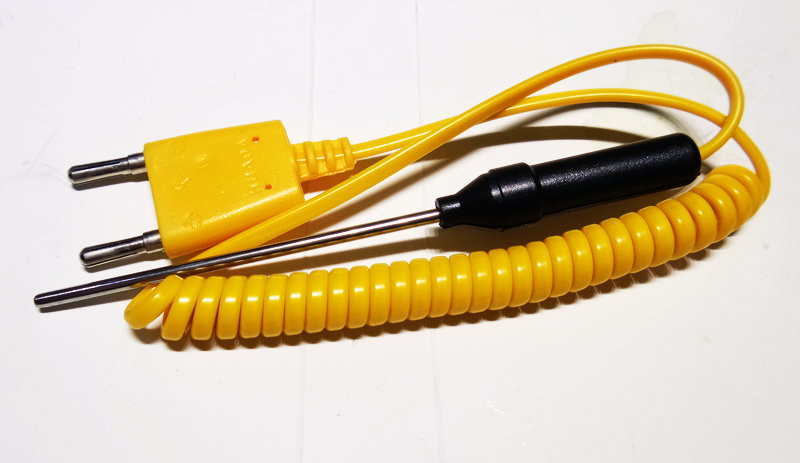

温度探头。黄色插头那边做工差了点。有一点松松的。。。

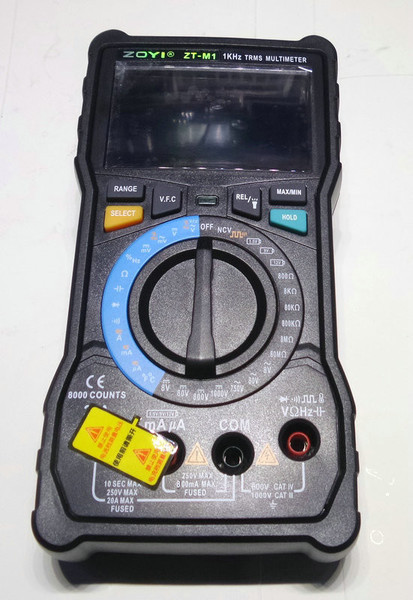

全黑外壳，配上超黑底反显液晶屏。外观还是很漂亮的。
不开机的时候还以为是彩屏呢~

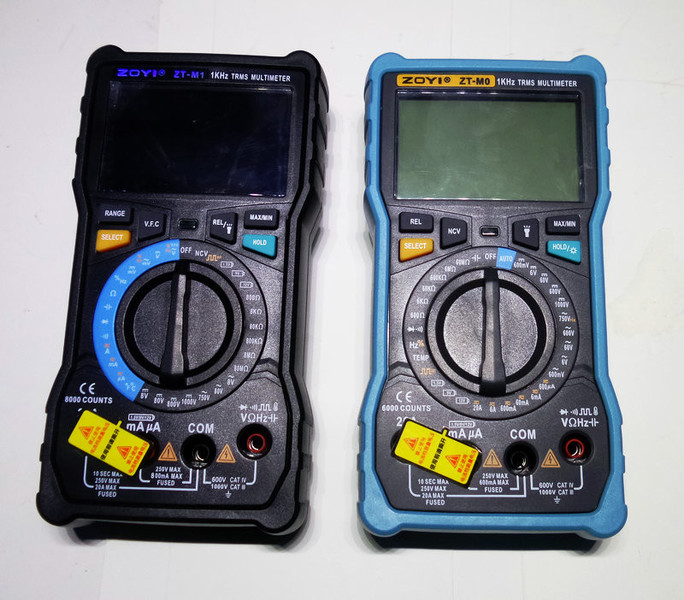

M0 M1 外观上基本如出一辙。外壳磨具什么的应该都是通用的。

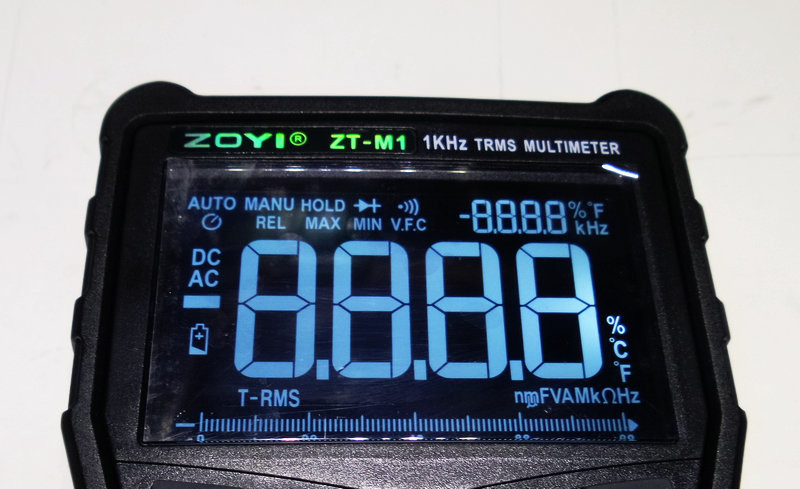

开机，满显状态。

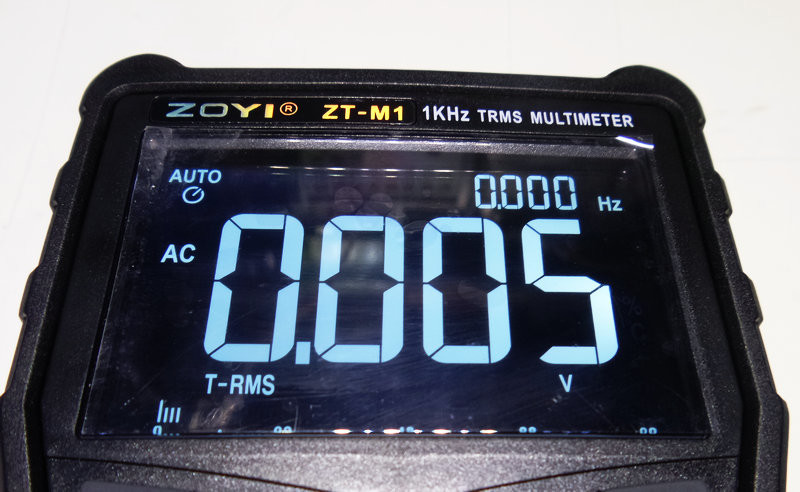

三显状态可以显示更多信息了。

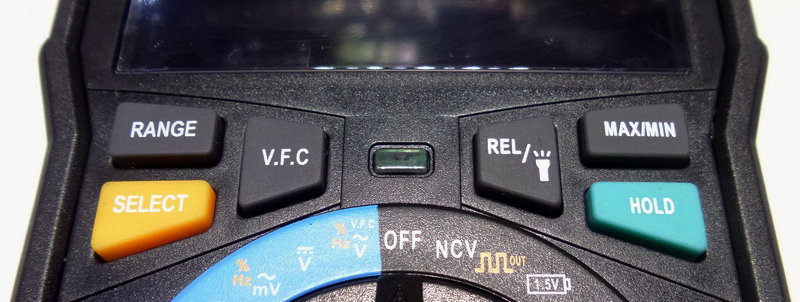

功能键区。
不过，这个功能键区，左侧和右侧的按键按下手感不一样。
左侧按键按下的阻尼偏大，右侧的按键按下阻尼偏小。。。

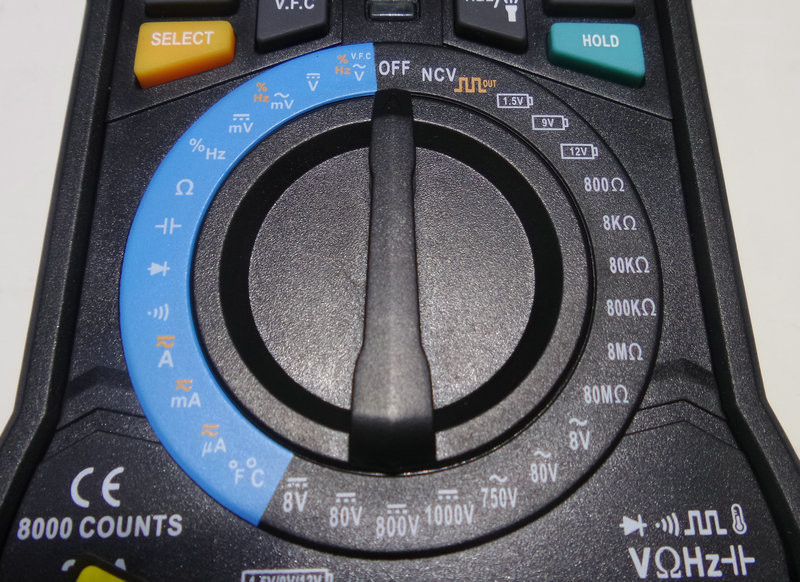

转盘区，蓝色区域全部是自动量程档位。
M0只有一个智能自动挡，而且只能自动识别电压，电阻，二极管几个功能。
M1则和普通自动量程万用表一样，需要手动选择功能。
这个要比M0上智能自动挡好用多了。
不过，既然细分了每一个功能档，又可通过按键选择量程，右侧手动选择的交直流电压，电阻档还有意义么？
难道纯粹是为了给那些喜欢听咔咔声的人准备的？

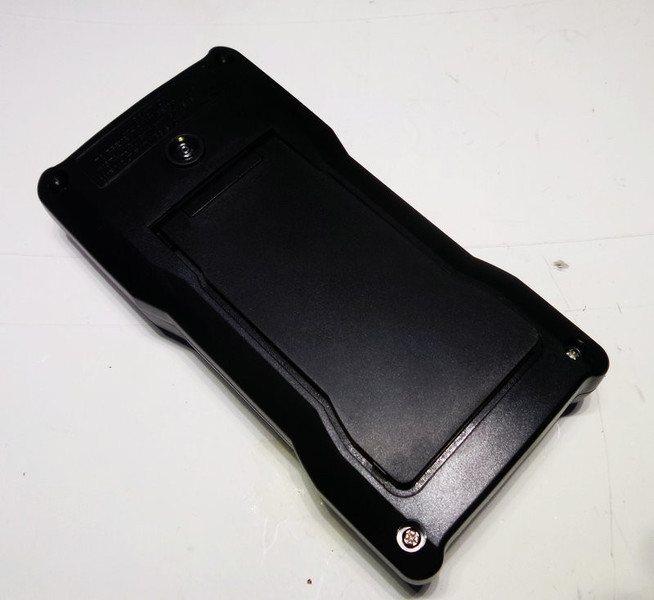

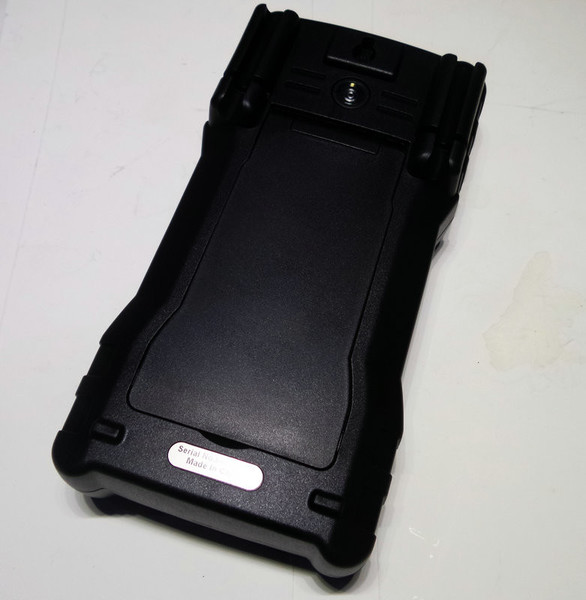

表的背面，全黑~

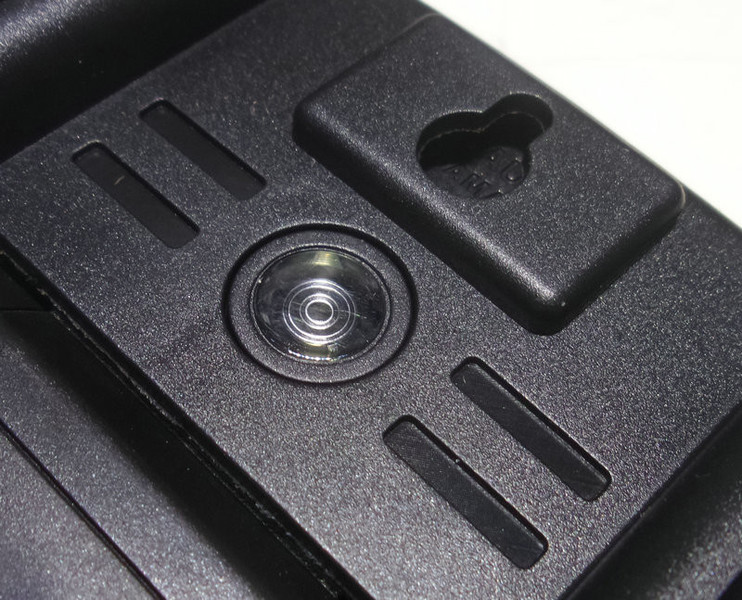

LED 小手电。。。

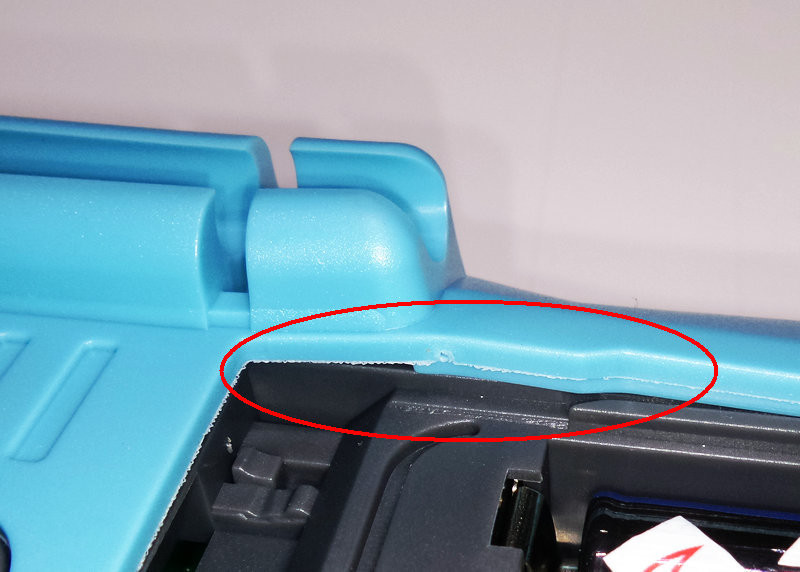

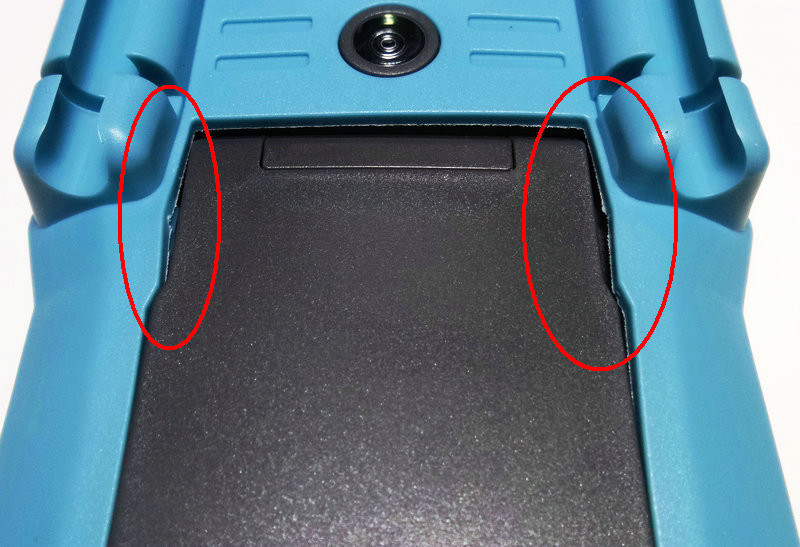

之前的M0，胶套与后盖配合的不够紧密，有很大个开口。

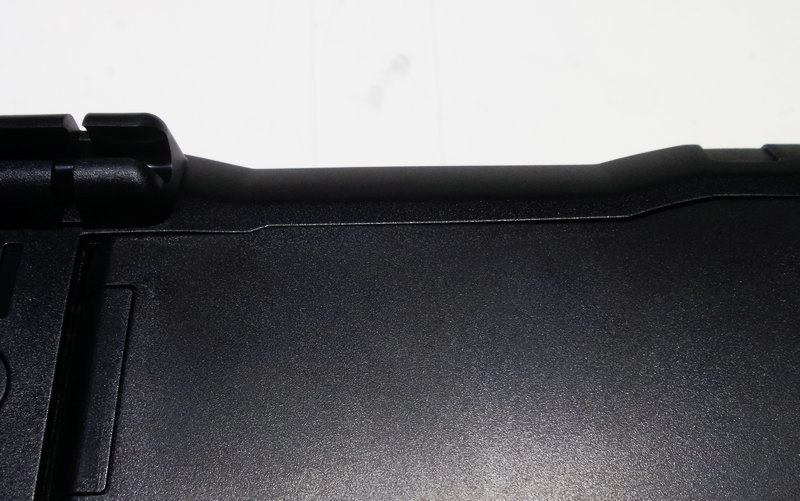

在M1上配合的严实合缝。

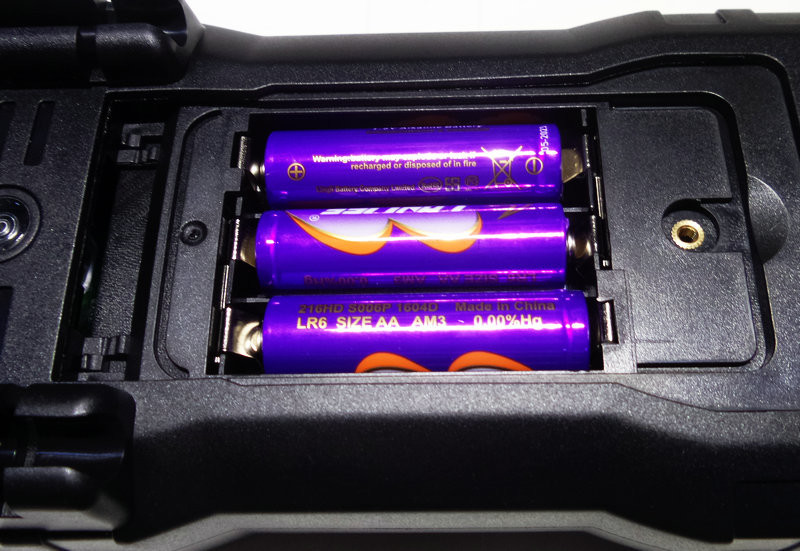

依旧是3节5号电池。

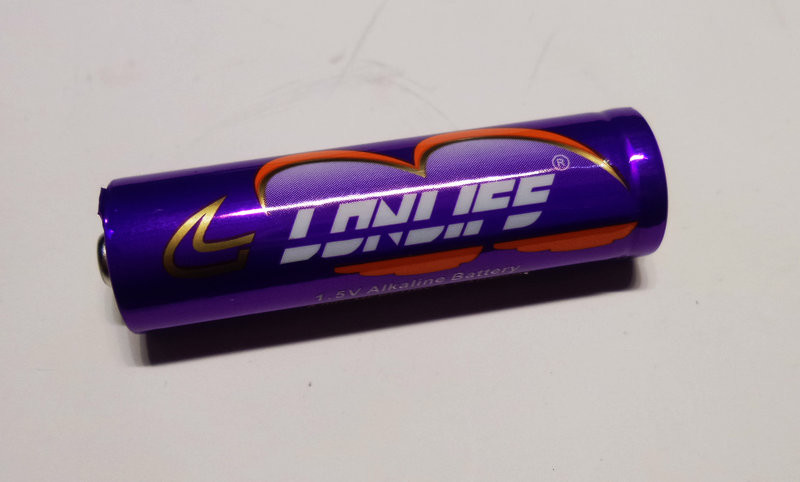

M0上给带的是碳电，M1上给带的则是碱电。

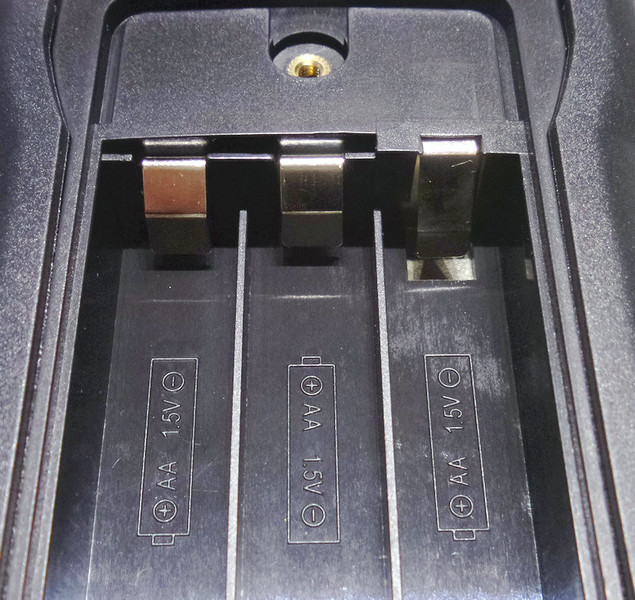

电池仓触片，和M0一样。。。不看下面的标示，很难分清正负极。。。

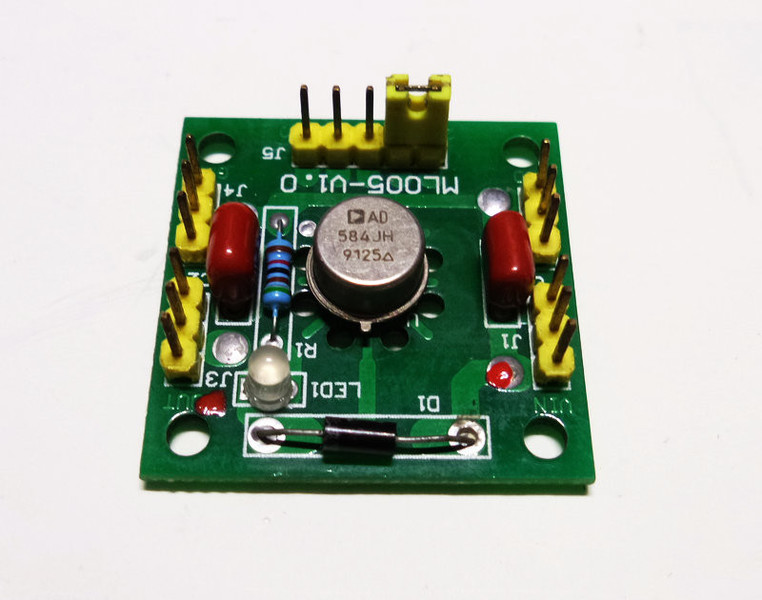

电压测试依旧是穷人的基准。。。AD584

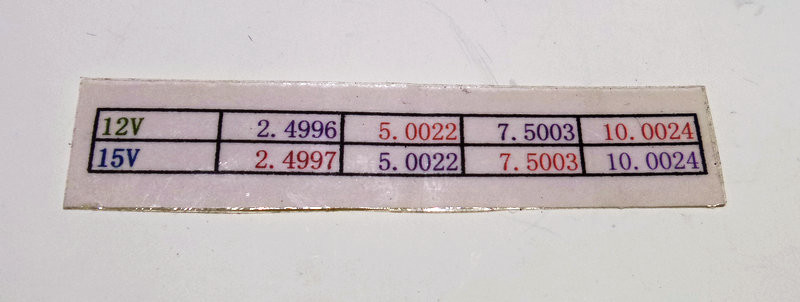

标定电压。

因为之前在M0的自动识别模式下发现与手动挡测量结果不一致的情况，这次M1直接用手动，自动档分别测试。

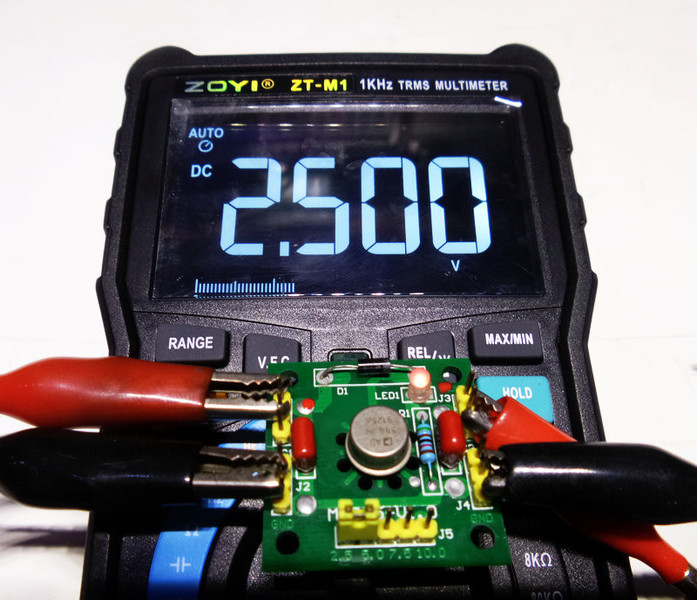

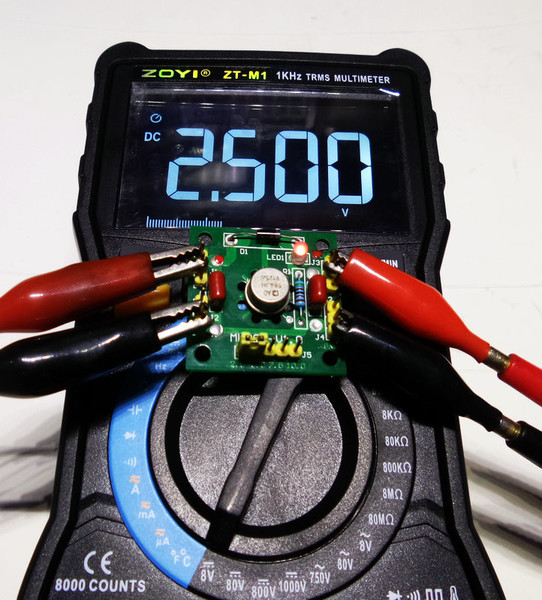

标定2.4996V 自动档测量结果2.500V。

在换手动挡测量，还是2.500V。

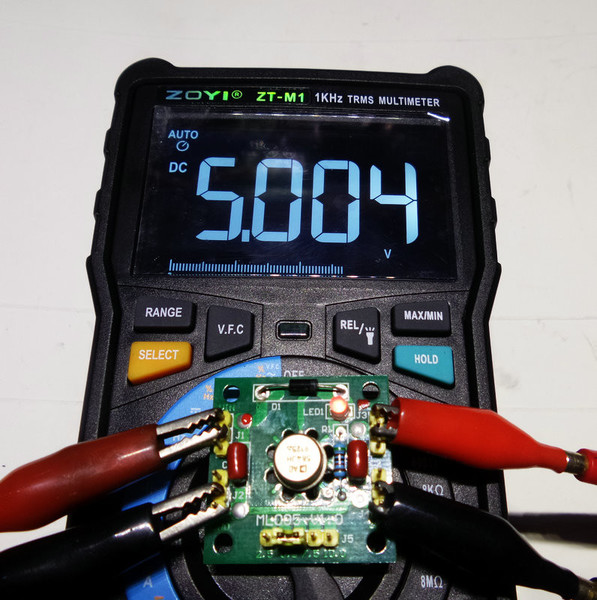

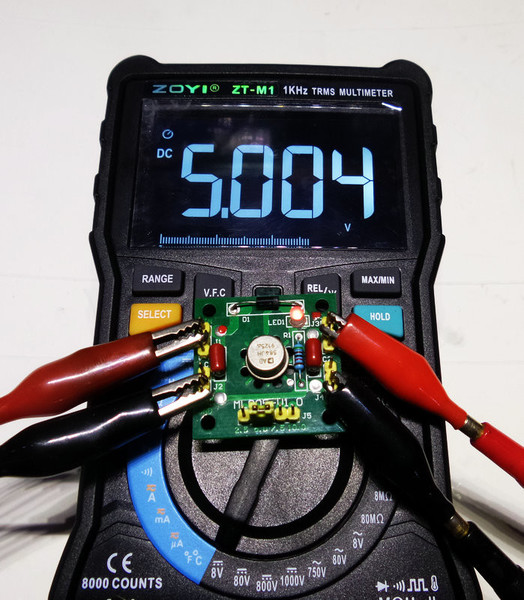

标定5.0022V 自动挡测量结果5.004V。

手动档测量，5.004V，于自动档测量结果一致。

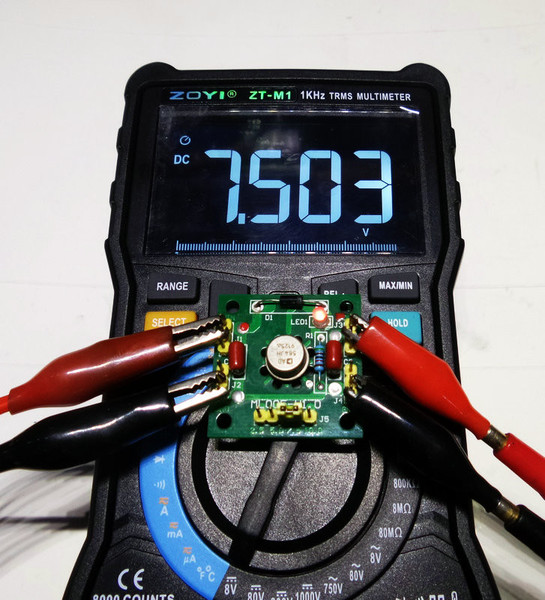

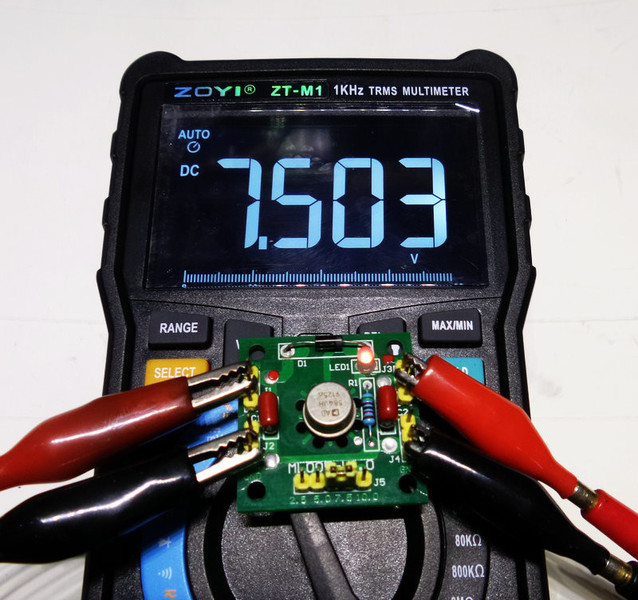

标定7.5003V，自动挡测量结果7.503V。

手动挡测试也是7.503V。

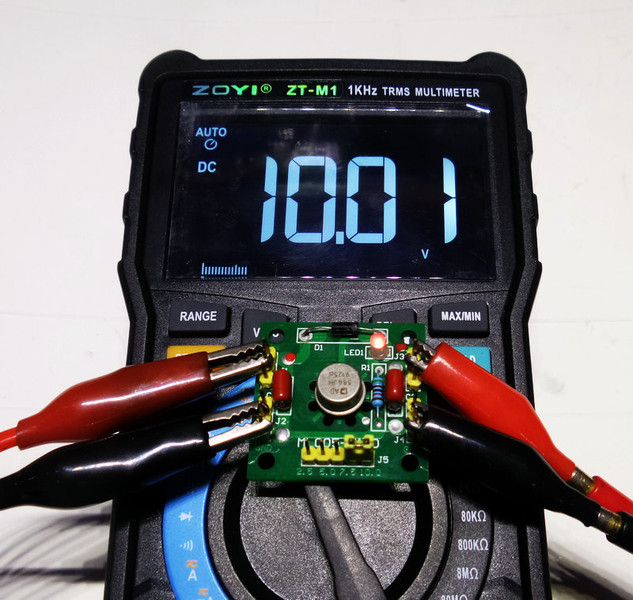

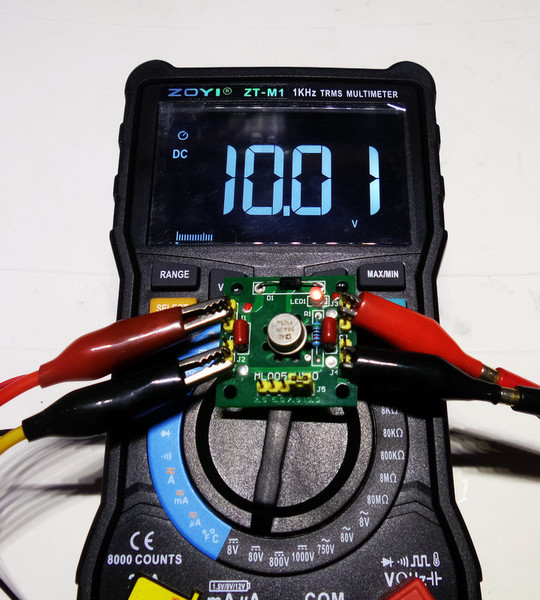

标定10.0024V，自动挡测量结果10.01V。

手动挡测试结果，10.01V。没有出现M0，手自档位测量结果不一样的情况。

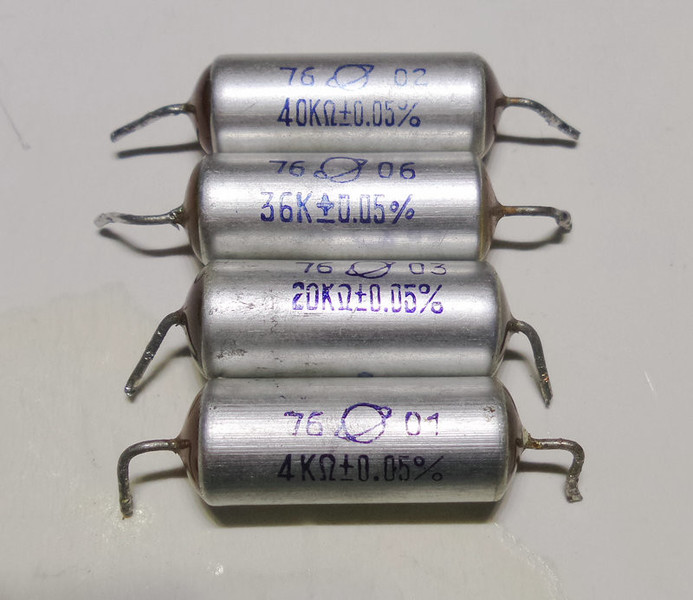

再来试一下电阻档。四个0.05%的电阻。阻值分别是40K  36K  20K  4K。

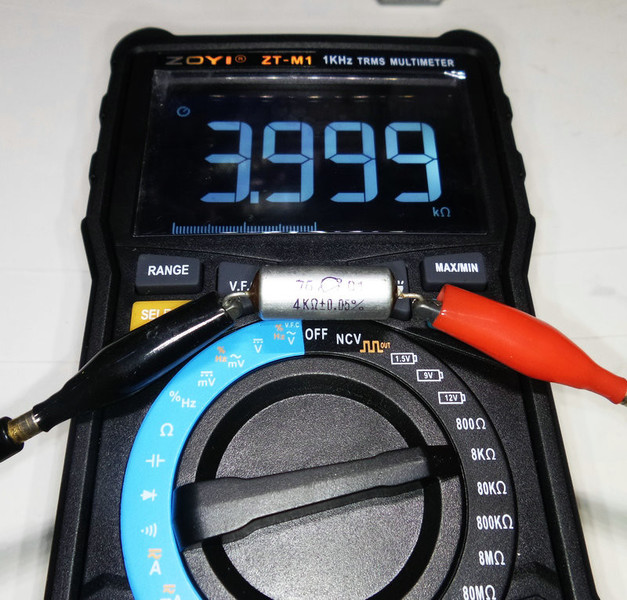

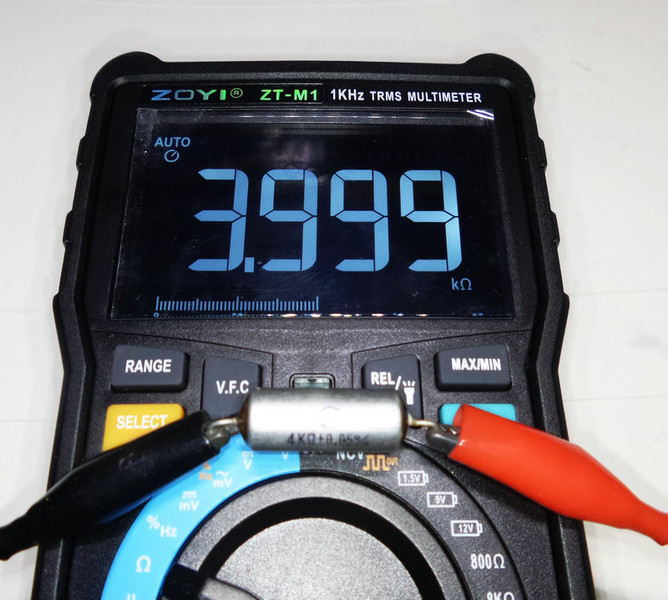

自动挡测试4K电阻，显示结果3.999K。

手动挡测量结果一致。

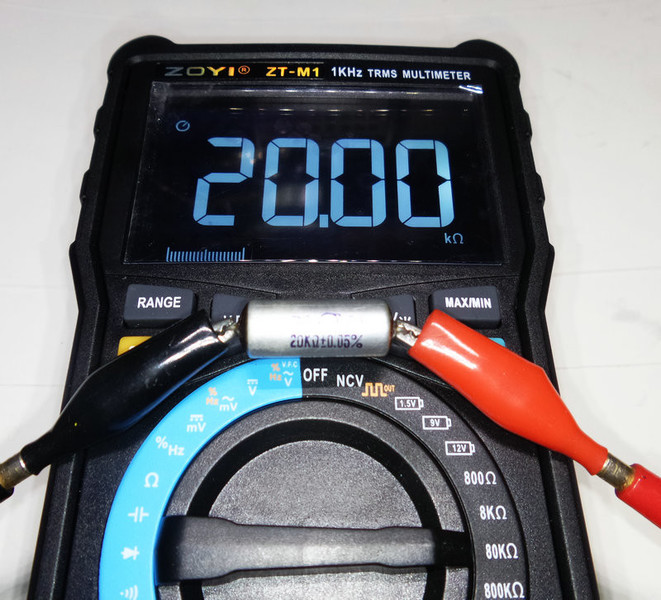

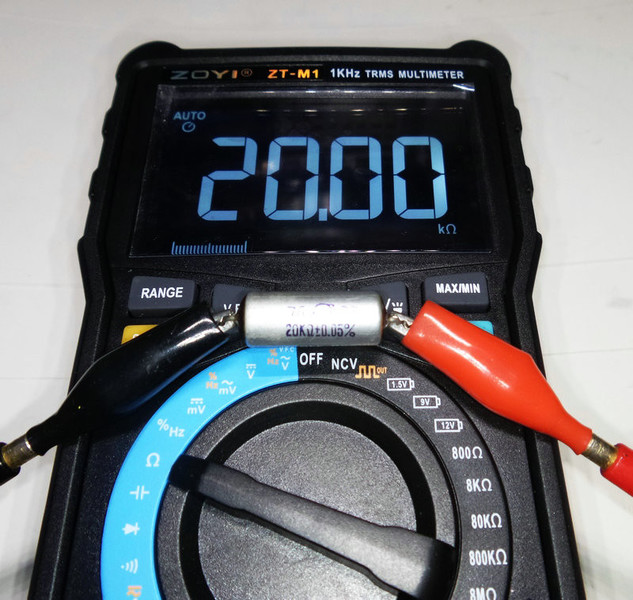

自动挡测试20K电阻，显示结果20.00K

手动挡测量结果一致。

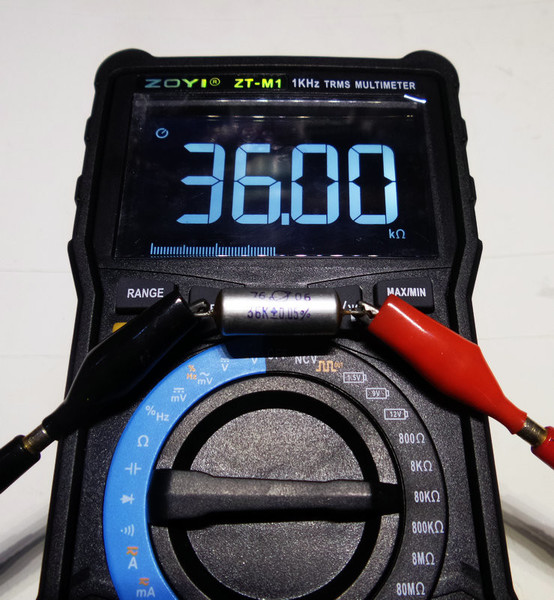

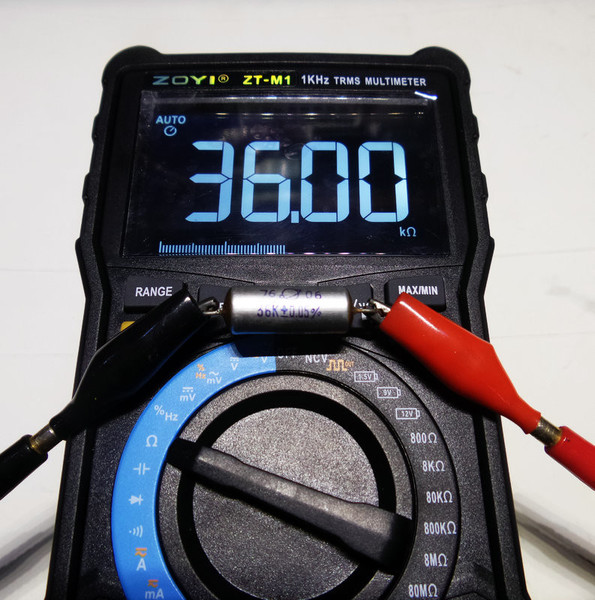

自动挡测试36K电阻，显示结果36.00K

还是一样的。

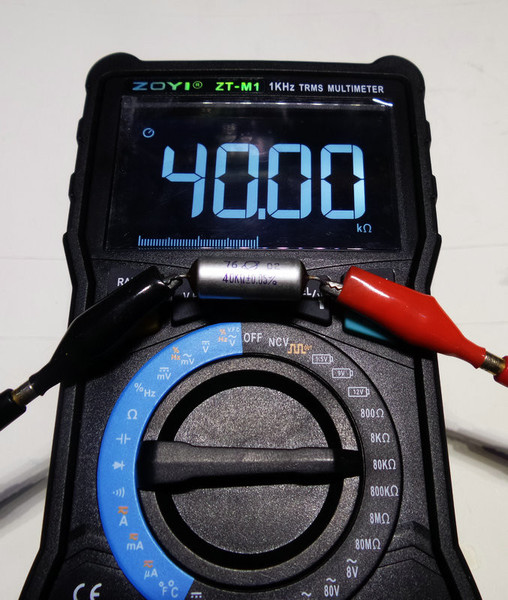

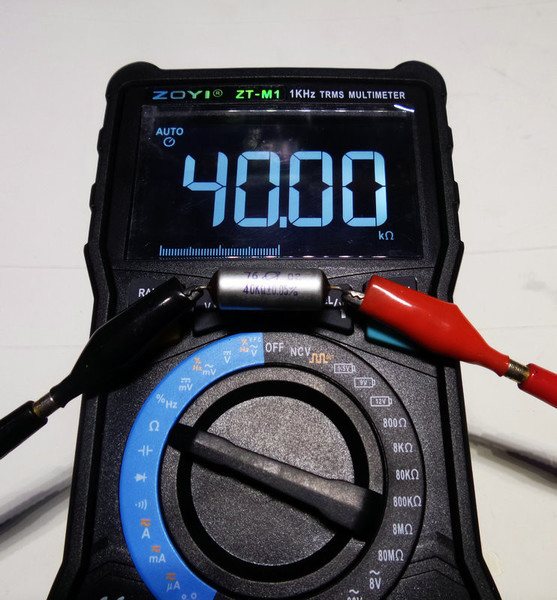

自动挡测试40K电阻，显示结果40.00K

电阻档似乎非常准啊？
而且，自动量程档位下，反应速度也比ZTX 219要快不少！

准备拆表。。。

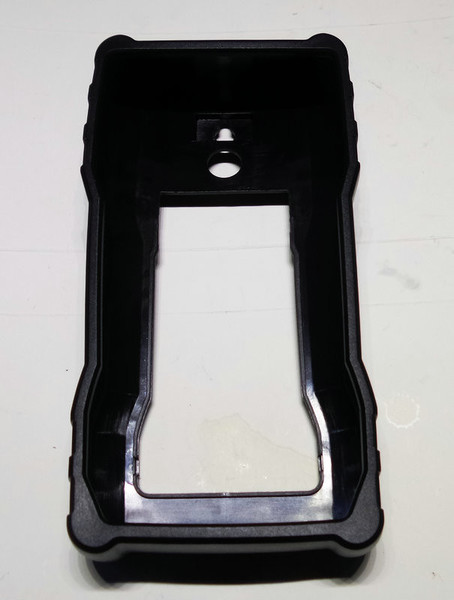

拔下黑色外套，这外套虽然看着和M0的外观一致，但是材质却比M0的蓝色外套柔软了很多！

扒下外套后，四角四颗固定螺丝。和M0的完全一致的。

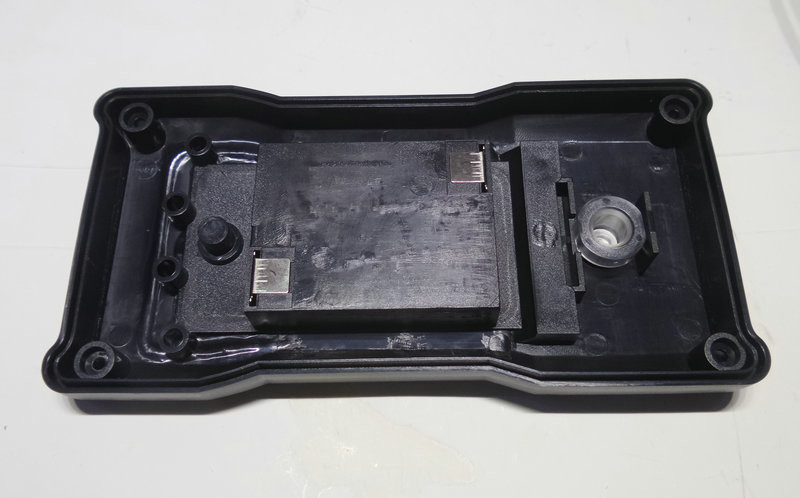

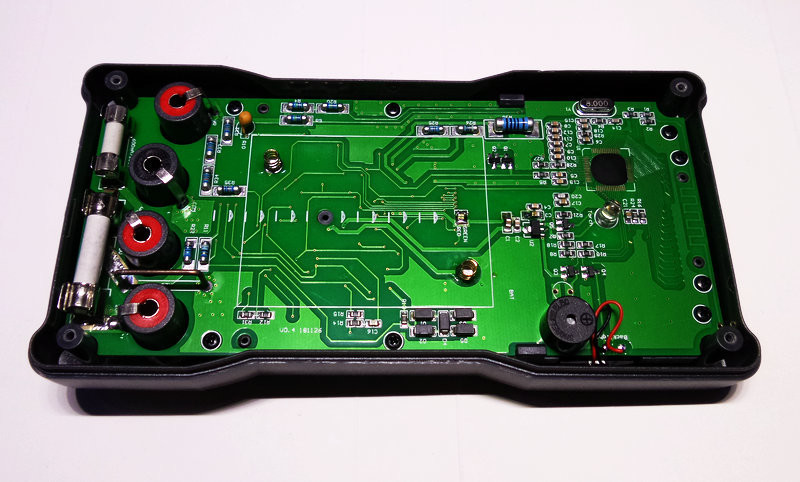

后盖内部。

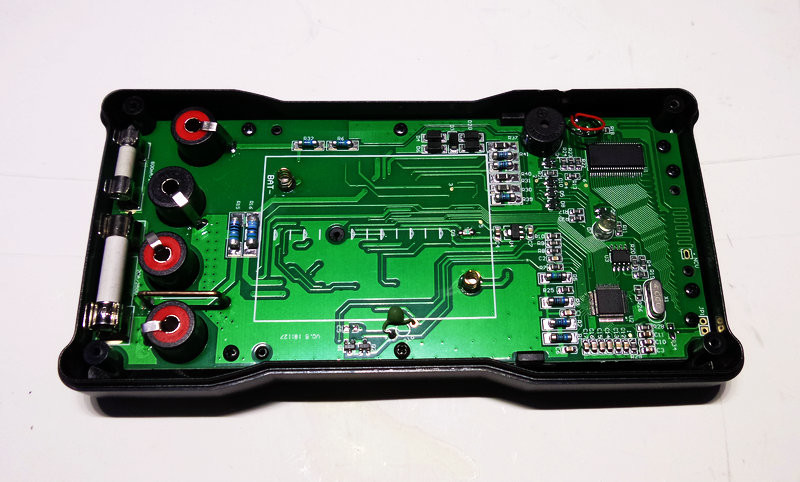

内部对比一下，这个是M1的。

这个是M0的。总体布局感觉M1像是M0的镜像。。。

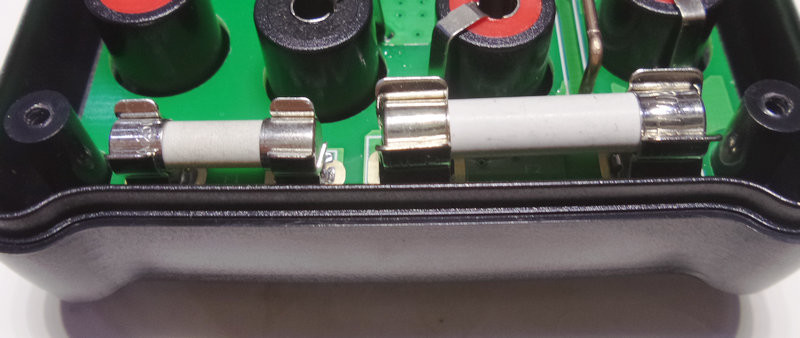

两个陶瓷保险管。

电流取样电阻。

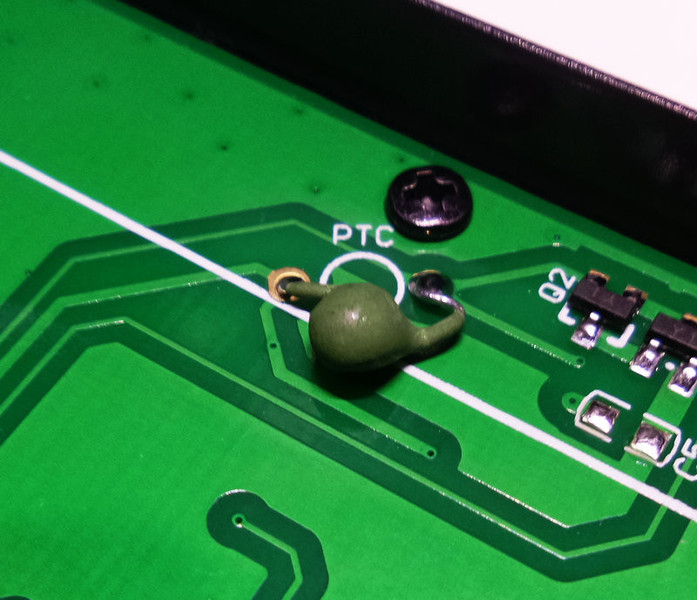

PTC

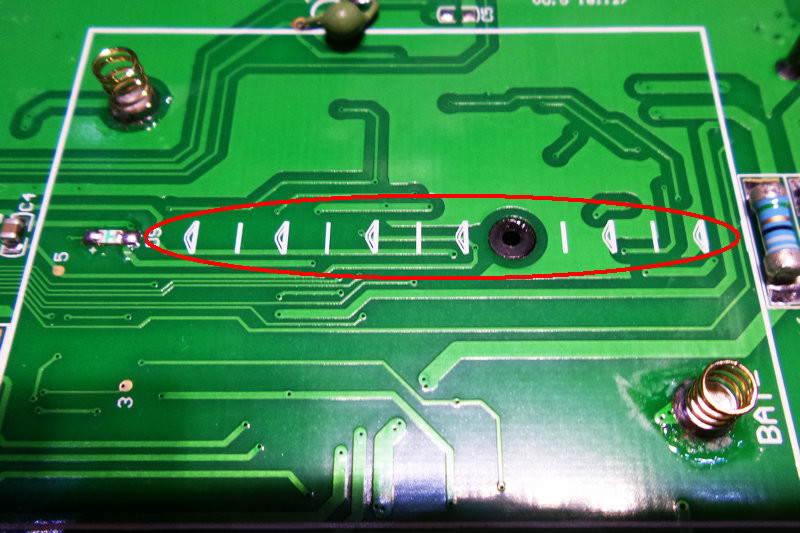

这位的丝印实际上是对应转盘上的触片。不小心掉了触片也不用担心。

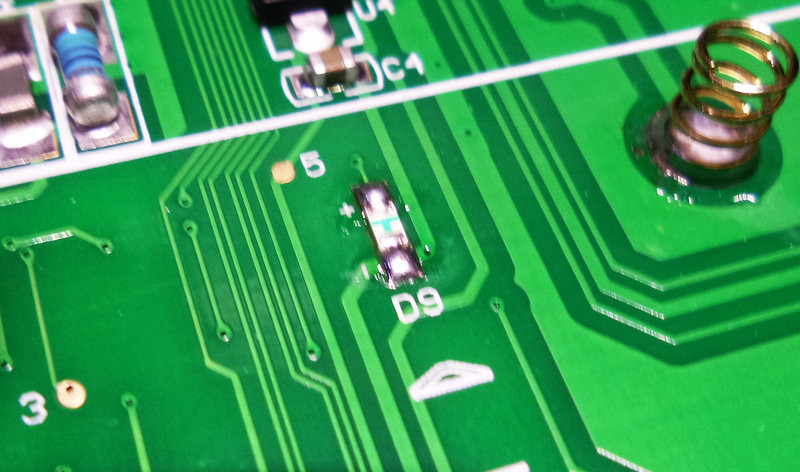

中间的发光二极管被换成单色的了。

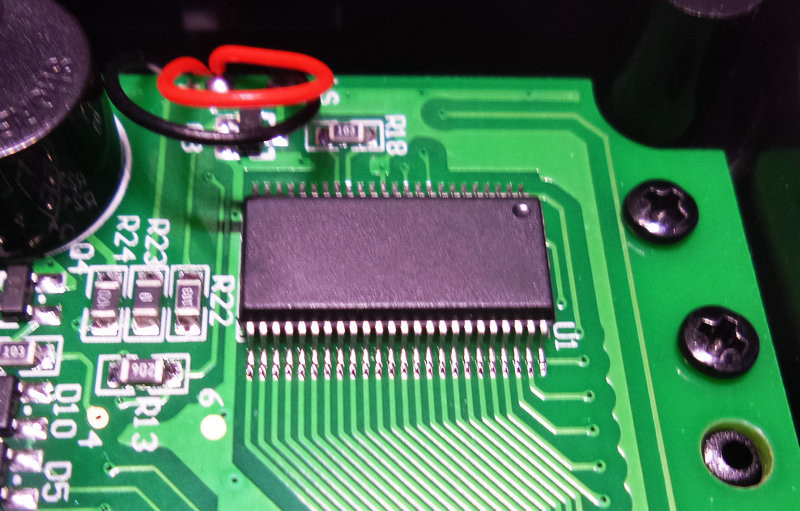

一个无字的IC。

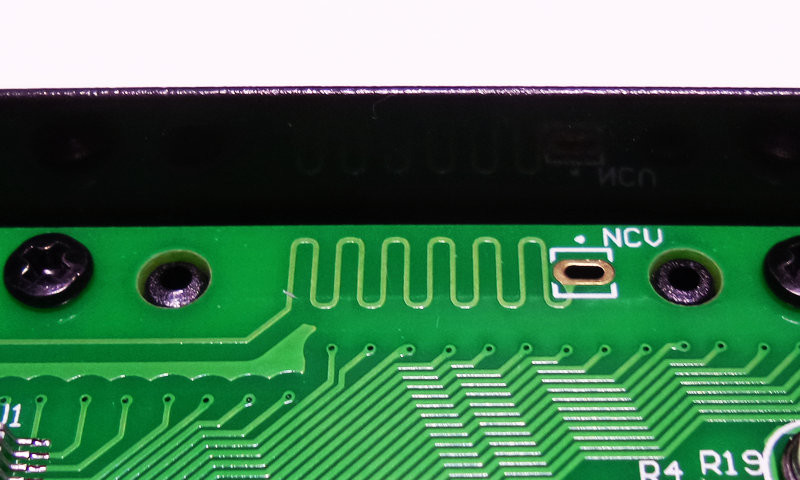

NCV天线。

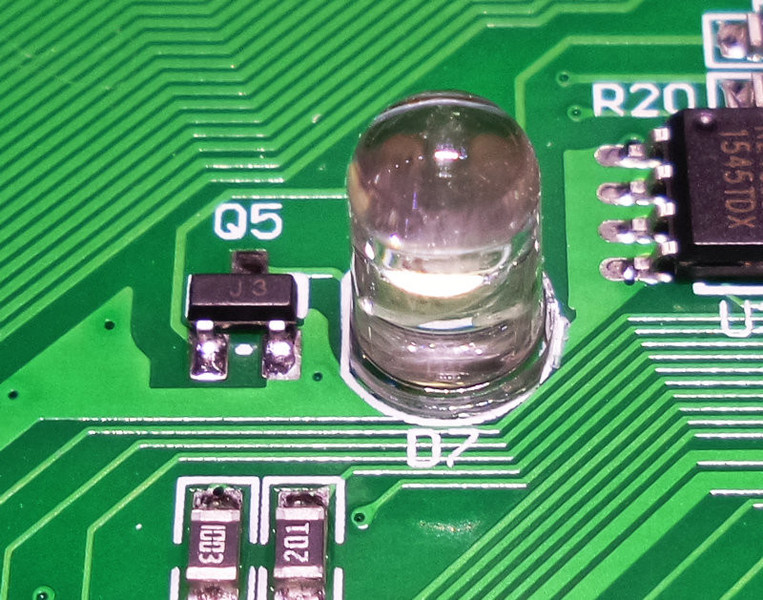

5mmLED。就是背面的小手电。。。

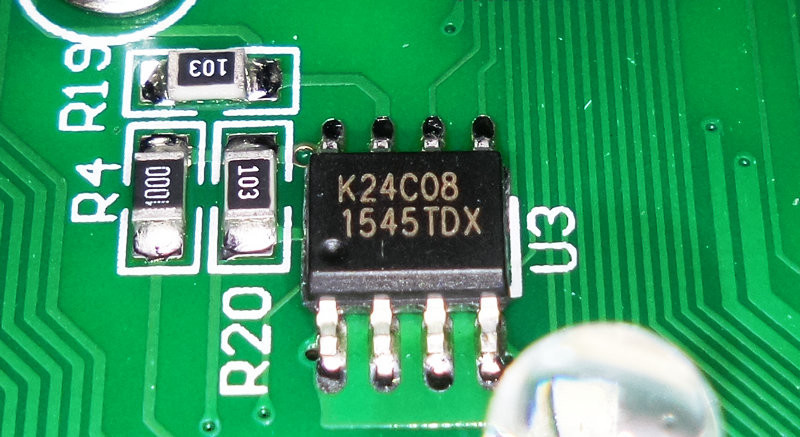

24C08 看来有得折腾？

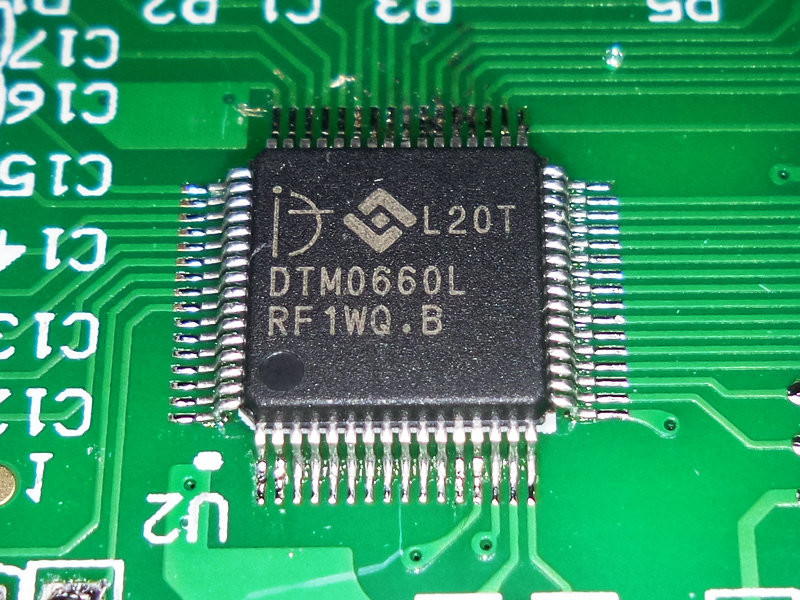

不在是牛屎芯了。。。那些很在意牛屎圆不圆的可以放心了~

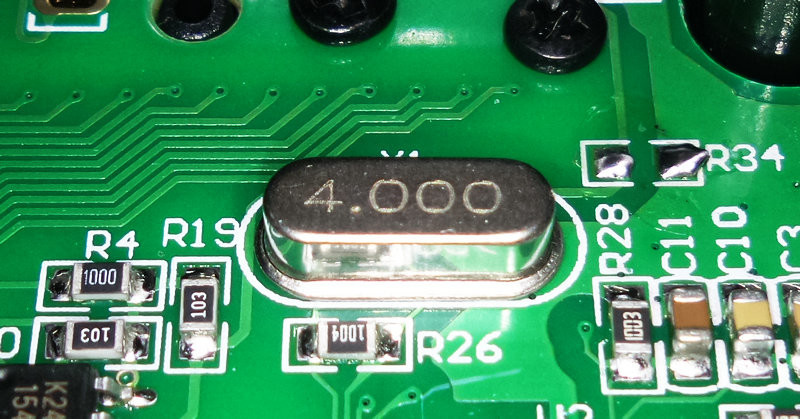

4M晶振。

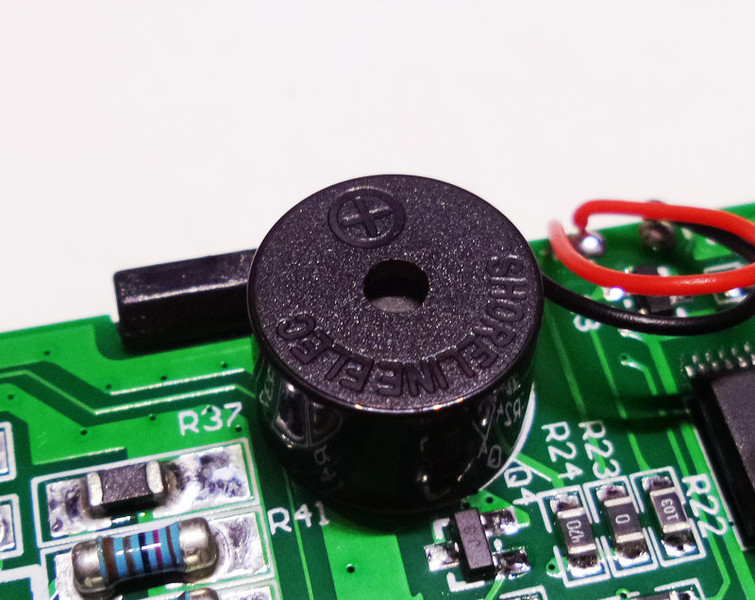

蜂鸣器。感觉和M0比起来音量偏小一点。

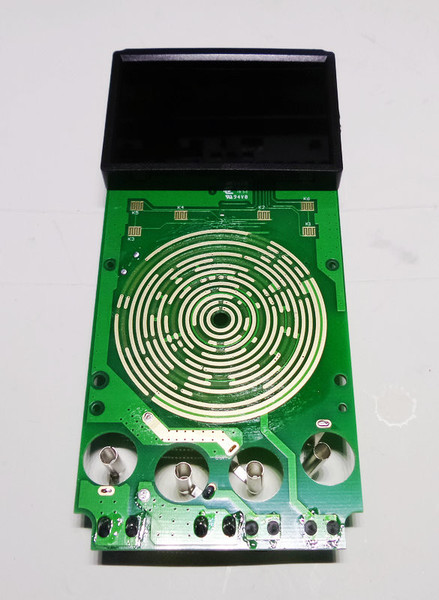

电路板正面。

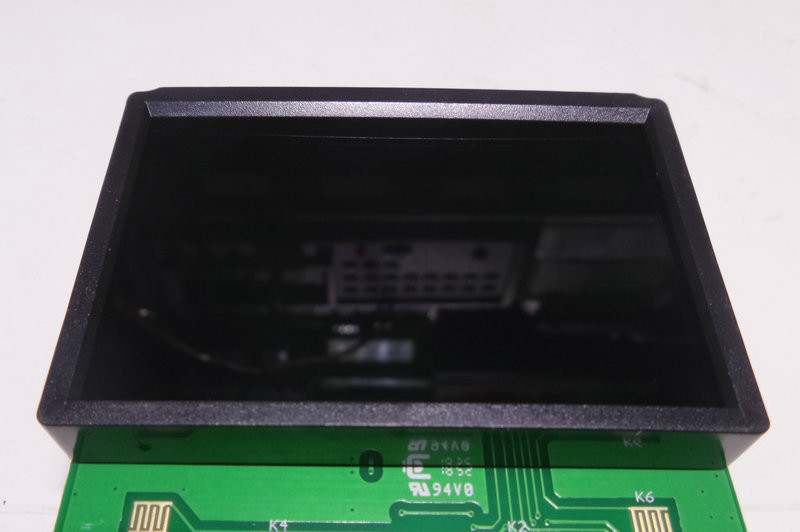

超黑底反显液晶屏。

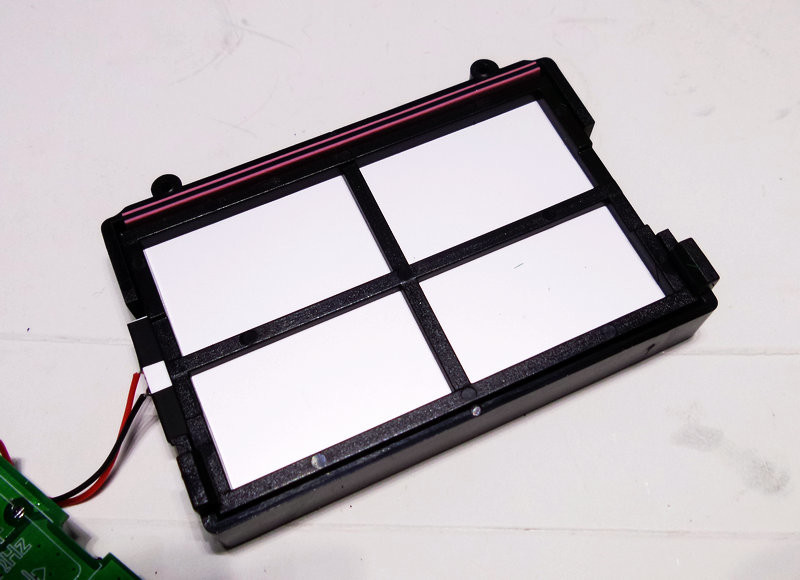

屏幕框架和连接方式同M0是一样的。

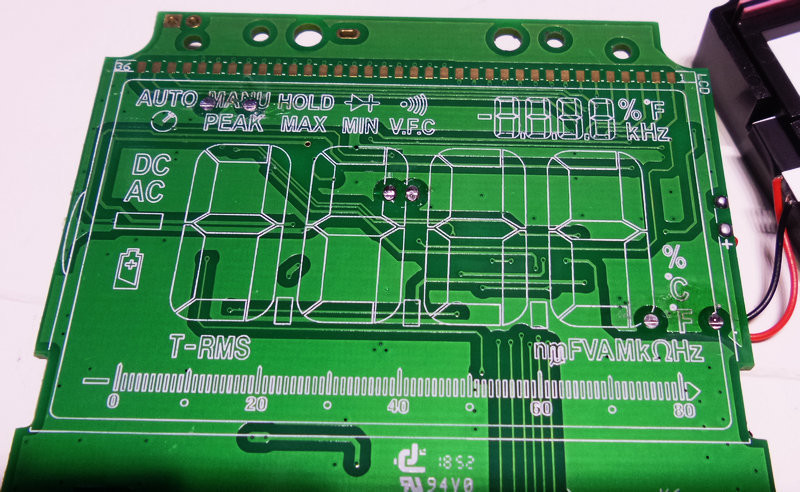

这个丝印就有点意思了~~~

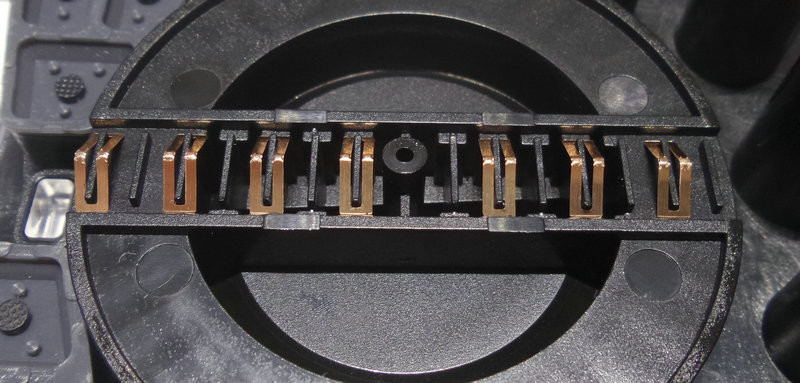

转盘触片。

前面说道功能键两侧按压手感不一致的问题。

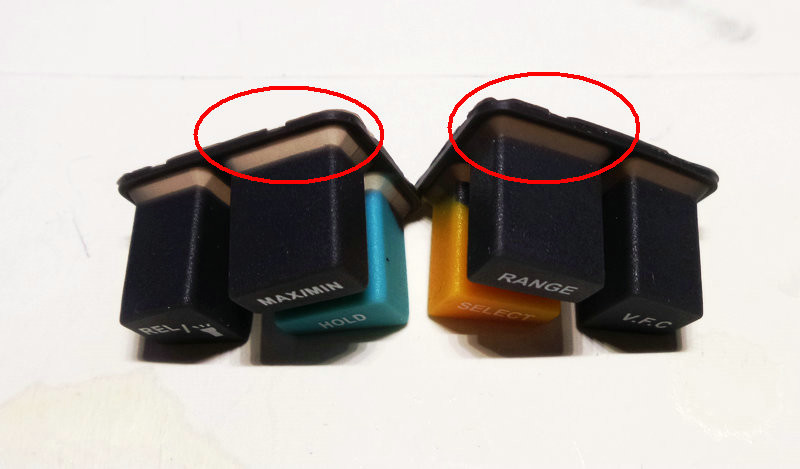

拆下按键，从红圈处的透光程度可以明显看出此处是一个薄，一个厚的。
所以才会造成两侧按键手感不一致的情况。
强迫症表示，有点闹心。。。

总体感觉M1还是很不错的。自动量程的反应速度很快！
其他方面的感受，等日后慢慢体会~~


好吧，现在有点开始期待众仪下一块新表了！

哈哈，有钱人到哪都一样的任性！

很执着的强迫症又买个M1,仪友【儒生】也是又买个M1。通过几天试用这表还真是不负众望，速度真是快，第一次看到屏幕后面的丝印挺好玩，好多地方设计上很动脑了，众仪的表一步一个台阶，越来越高。

M1我也开始长草了,不过我还没下决心拔。

SG830 发表于 2019-1-15 08:56
M1我也开始长草了,不过我还没下决心拔。

哈哈，别拔，拔了还得长

总出新表，草是拔不完的。

现在都用除草剂

总有拔不完的草

搞得给汽车一样还有手自一体了，看做工确实有提高，功能也变多了，点赞

图片中的【中间的发光二极管被换成单色的了。】这个编号为D9的发光二极管做什么用的？

好表一块哈，，，值得入手

我倒是一直等到M1出来才下手

有进一步优化的空间!

这个表玩几天送了吧

楼主是多少钱买的？

这款表看起来还是很不错的，如果不用反显屏就完美了。

joanzeng0325 发表于 2023-4-25 16:48
这款表看起来还是很不错的，如果不用反显屏就完美了。

哈哈，反显屏才完美！

M1是个好东西

值得拥有
