简版考毕兹起震的不利因素

发表于:昨天 16:48 29
电子电路
技术类别: 技术_讨论
关键字: 考毕兹 共栅(基)极

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

⒈ 电流增益恒小于α,
⒉ 输出阻抗颇高,输入阻抗甚低,
⒊ 幅度条件「不足」、相位条件「不对」。

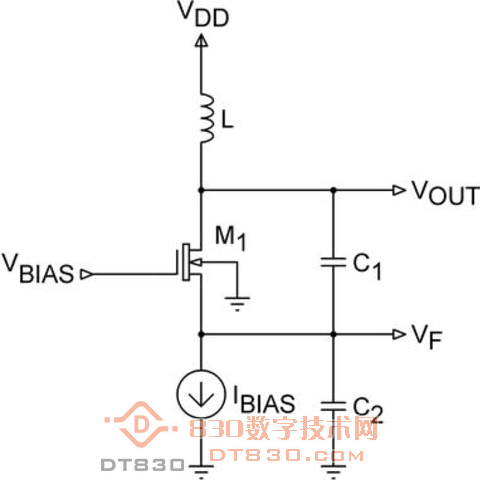

这算是共甚么?!

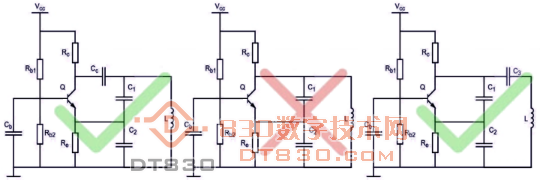

这算是共甚么?!
收藏
送赞
分享

发表回复

评论列表(1)

LhUpBJT 楼主     数字斗士C 昨天 17:07
本帖最后由 LhUpBJT 于 2026-8-7 17:51 编辑


看这电路的栅极,甚么配置都没有,只有一个叫做 Vʙɪᴀs 的东西,这「Vʙɪᴀs」可以是偏压(纯直流),也可以是讯号(交直皆可),
如果是讯号,此电路就不是共栅极震荡器,而是个共源极的放大器,在待机状态的样式 更是变成了共漏极跟随器,因漏极配置是电感,
倘若那 Vʙɪᴀs 是个恒压源,这共源极放大电路就会自激 (震荡是应用,自激是故障),问题是,不管自激还是震荡,都受开场提到的「三座大山」的制约,怎样才能突破?
昨天 17:07 回复
