不动烙铁无损升级！ZT109（ZT101也可以）加装温度测量功能

做个好梦 · 发表于 2017-6-15 08:14:37

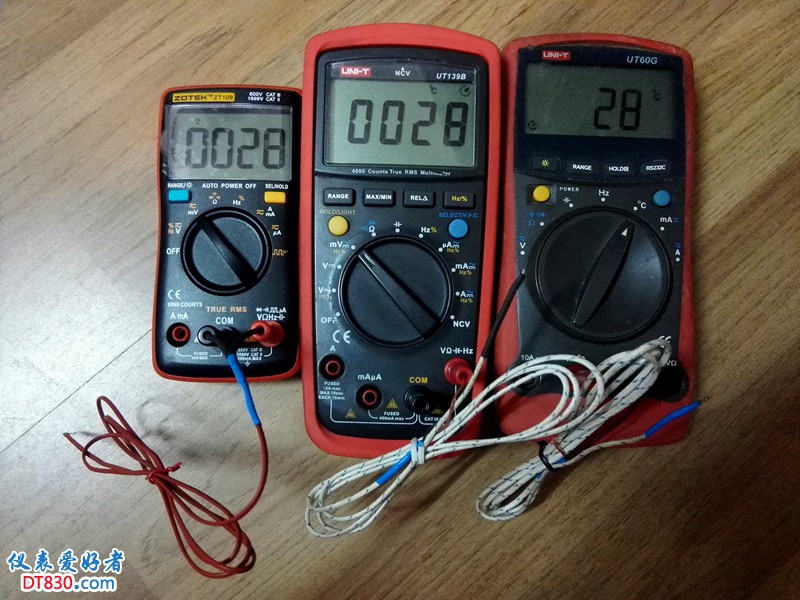

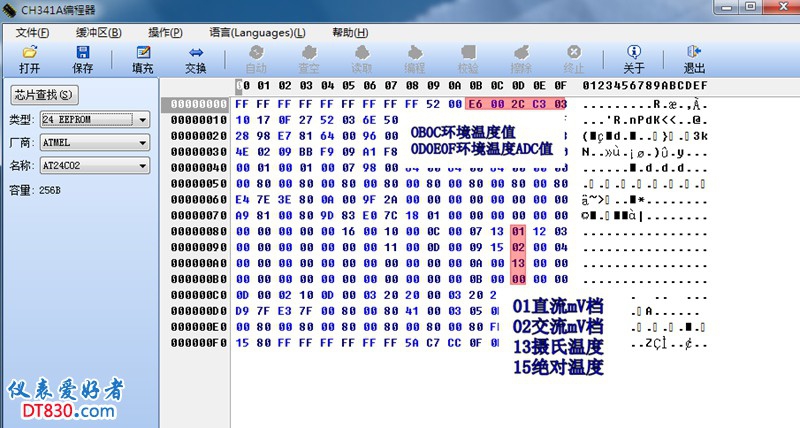

下图是ZT109数据库文件，在01和02列下面，添加功能代码13就有摄氏温度测量功能，添加代码15就有绝对温度测量功能。一般只需添加数据13即可

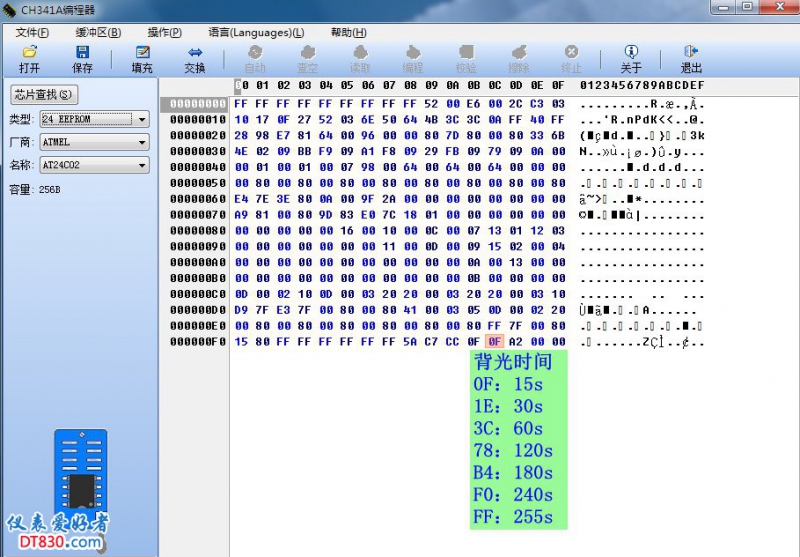

顺便贴上改背光的数据照片：

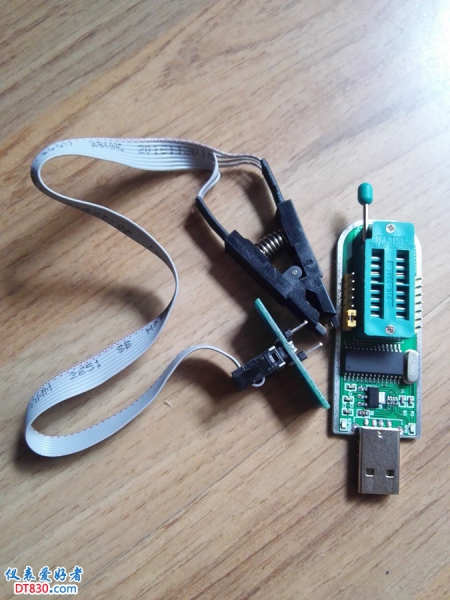

需要的刷机工具CH341A编程器、烧录夹子带线：

烧录夹是易损件，请小心使用，夹住存储器后不要碰到夹子、不要拖拽架子，刷机时也请把档位置于关机以外的档位

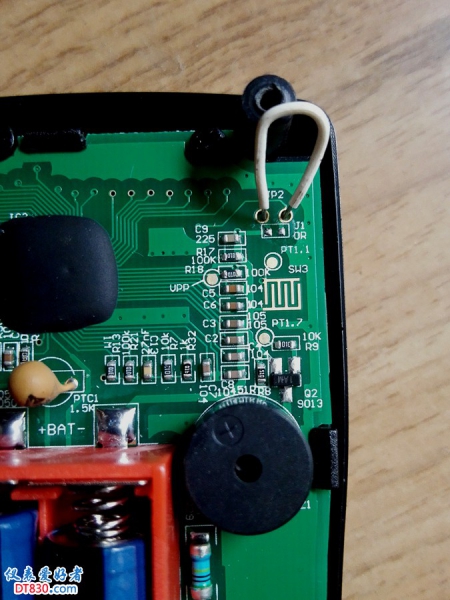

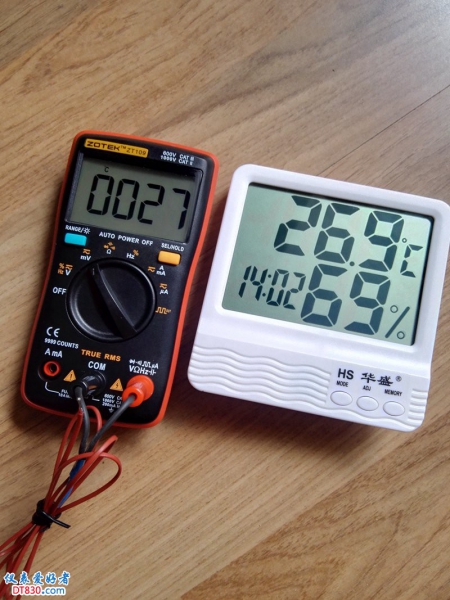

温度档的校准：ZT109刷入新数据后，在表后面如图J1位置加一短接跳线，按住跳线防止掉落开机拧到电阻档，屏幕显示CAL进入自检校准模式，按两次SEL黄键进入各档校准，继续按到温度档开始校准温度，将温度值调到当前环境温度值即可，RANGE蓝键短按减小数值，长按增加数值。

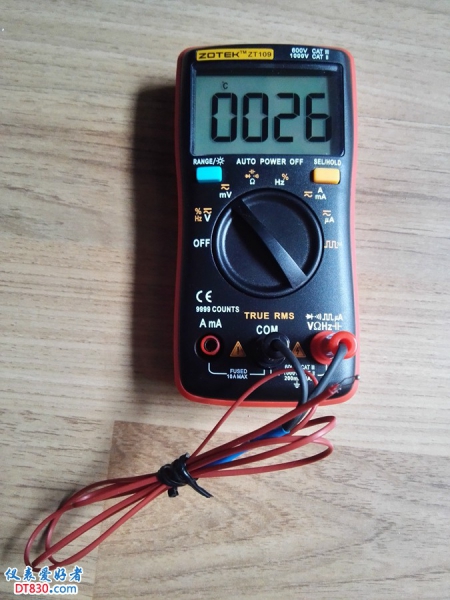

关于探头选择，使用一般万用表使用的k型热电偶即可，深水宝最便宜的一家20元买5根包邮。探头黑插头插入万用表COM孔位，红插头插入万用表V/Ω插孔，打开万用表置于mV档，按SEL选择到温度档测量即可。

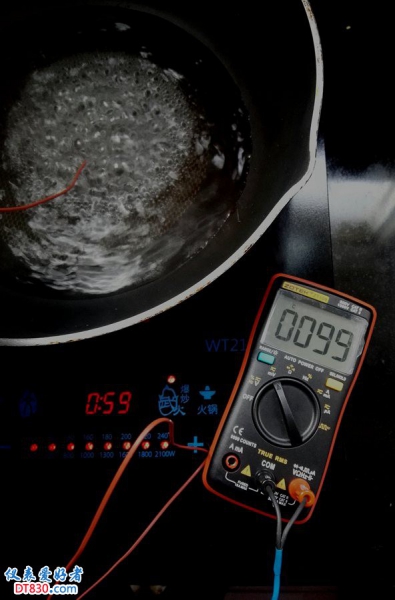

.冰水混合物和沸水实验，实际测量冰水温度为2度左右（应为零度，优利德UT60G也是如此），测量沸水约为99度（应为100度），实际调整以室温的准确度为准，校准后不准可以自己适当修改OB0C0D0E的数据：





谢谢浏览

wxx998877 · 发表于 2017-6-15 08:18:34

高手，非常有用

坐海听涛 · 发表于 2017-6-15 08:29:28

好人好帖！要收藏。谢谢分享！

43545 · 发表于 2017-6-15 08:32:23

听厂里的人说，还可以增加ncv、增加接口
等功能。你可以试试。

做个好梦 · 发表于 2017-6-15 08:34:21

43545 发表于 2017-6-15 08:32
听厂里的人说，还可以增加ncv、增加接口
等功能。你可以试试。

加NCV容易，拨盘没有多余档位来转换

做个好梦 · 发表于 2017-6-15 08:38:10

wxx998877 发表于 2017-6-15 08:18
高手，非常有用

业余爱好，谈不上高手，谢谢

做个好梦 · 发表于 2017-6-15 08:38:44

坐海听涛发表于 2017-6-15 08:29
好人好帖！要收藏。谢谢分享！

握手，谢谢您

fengfeizi · 发表于 2017-6-15 09:12:41

好帖，挤干109的潜力......

43545 · 发表于 2017-6-15 09:26:47

fengfeizi 发表于 2017-6-15 09:12
好帖，挤干109的潜力......

是的，这才是我们爱好者的，特点。也是乐趣所在。

做个好梦 · 发表于 2017-6-15 11:51:06

43545 发表于 2017-6-15 09:26
是的，这才是我们爱好者的，特点。也是乐趣所在。

知音啊，呵呵呵
