万用表、测不出的电容。今天修一个监控电源时发现一个小电解电容，22uF/50V的电解电容。用指针表，数字表测不出好坏来。只能用LCR测量了，LCR一测好坏立判。在平时维修中常常会碰到这样的电容，有时在其它的设备拆一个同样容量的电容来用也不一定能用，我碰到了好几例。有LCR的好处这个时候就体现出来了。也用UT612测量了两个电容的ESR值。

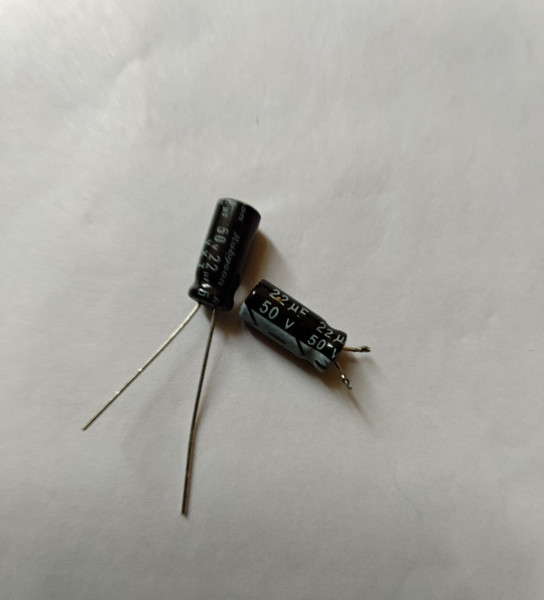

就是这两个小的电解电容


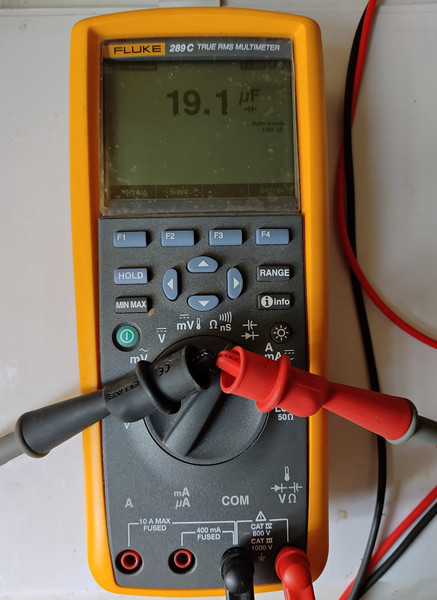

正常的电解电容


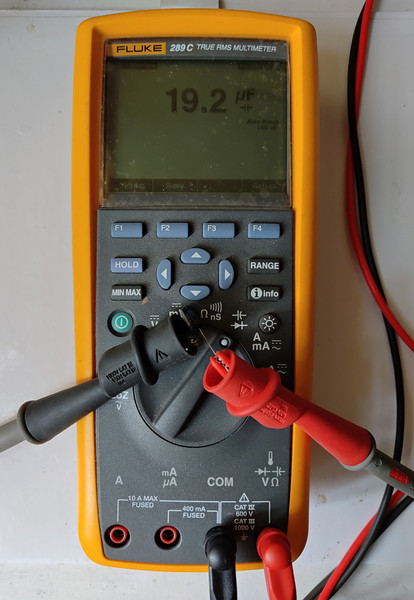

坏的电解电容


LCR测量这两个电容、两个电容测量出来的参数，一对比马上看出来了

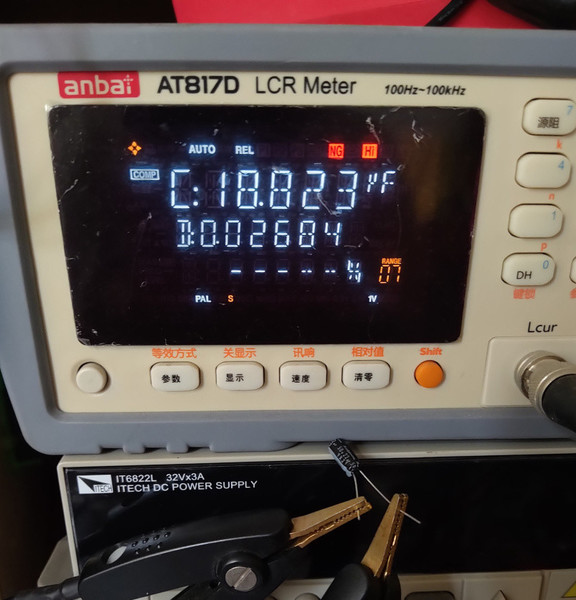

正常的电解电容

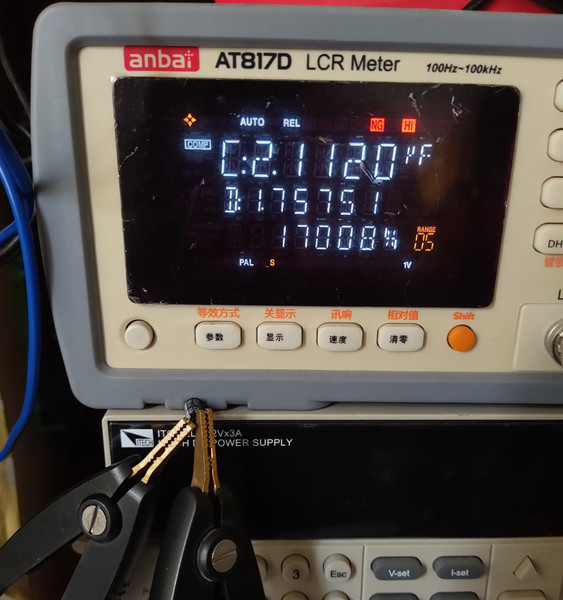

坏的电解电容、容量变小了、D值变大了


用UT612测量，ESR的值

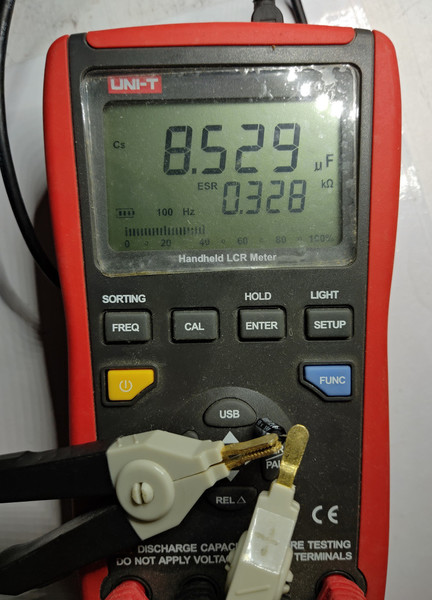

正常的电容

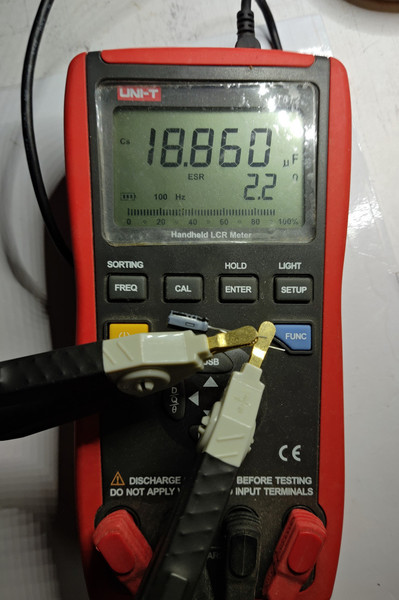

坏的电容

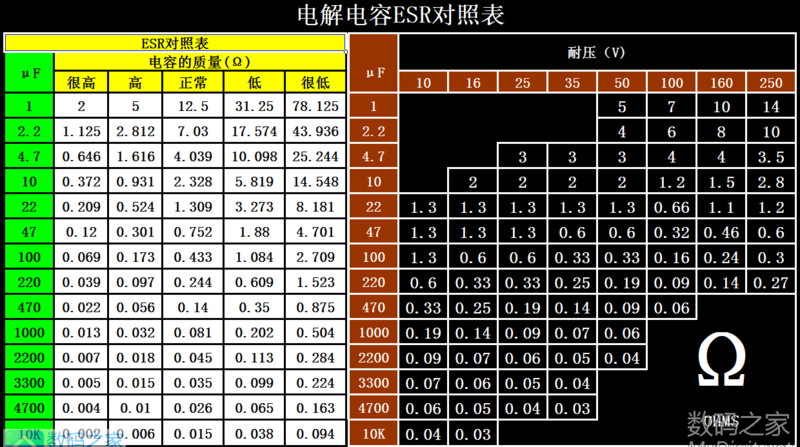

ESR 表

kyhwhb

曾经修个液晶显示器频繁烧背光驱动电路功率MOS管的故障----查了一周多，最后就是820uf电解电容问题，万用表区分不出，换新的电容就正常了。

SG830

没有照妖镜，真的看不出好坏，好仪表贵还是有道理的。

光速飞行

巍巍兴安 发表于 2019-11-28 10:53
曾经修个液晶显示器频繁烧背光驱动电路功率MOS管的故障----查了一周多，最后就是820uf电解电容问题，万用表 ...

是的，维修当中经常碰到

光速飞行

SG830 发表于 2019-11-28 10:54
没有照妖镜，真的看不出好坏，好仪表贵还是有道理的。

就是，很多人说，仪器无用论，一般是不会用。

kyhwhb

LCR表价格都不低，业余菜鸟，一直也没有入手！

HD123

22UF测不出好坏？嚯鬼哦！机械表轻松判断

HD123

光速飞行 发表于 2019-11-28 10:59
就是，很多人说，仪器无用论，一般是不会用。

要说仪表无用论，你那289真无用，4千多大洋，哈哈哈

jltzmy

巍巍兴安 发表于 2019-11-28 11:08
LCR表价格都不低，业余菜鸟，一直也没有入手！

专业的电桥价格确实高，双11期间价格还可以，我买了一个同惠TH2822E，1688到手。

日常维修中，电解电容故障率较高，除了鼓包、爆浆和容量明显变小等可以直观很好辨别的之外，大部分变质都和ESR变大有关，在没有电桥的情况，可以考虑买一个几十元钱的多功能“晶体管测试仪”或者ESR表，也能大致看出ESR变化情况，对维修和测试还是很有参考价值，不能相信万用表测量电解电容的结果。

ynkmzyl

主要还是万用表给测试电容的电压比较低，不能让它暴露出来，方法可以灵活一点，老司机直接杀电容，或者使用如61E此类带高速模拟条的带电测量电容两端电压，发现模拟条跳动直接杀电容。
