万用表、测不出的电容

散淡021

wgh1027 发表于 2019-11-28 19:48
这个电容一台9205万用表就可以轻松搞定。

0660方案的多个表，测坏电容47uF是40uF ,而UT71A 测出22uF（指我手上同一坏电容）
只要阻抗小，开关电源这个部位就是10uF也是正常的。
我只能简单测阻抗（电桥的精髓好像就是阻抗，其它多种参数或许就是自动计算的结果）判断，看容量经验还是不行。

你9205是看容量还是有啥秘诀？
请介绍学习

SG830

wgh1027 发表于 2019-11-28 19:48
这个电容一台9205万用表就可以轻松搞定。

9205电容档是容抗原理测量的？

光速飞行

不羁的风yb 发表于 2019-11-29 01:17
今天这贴真热闹，工欲善其事必先利其器，高级仪表确实能事半功倍，但对很多囊中羞涩的业余玩家，只能把手中 ...

只是玩，无所谓

闻雨听风

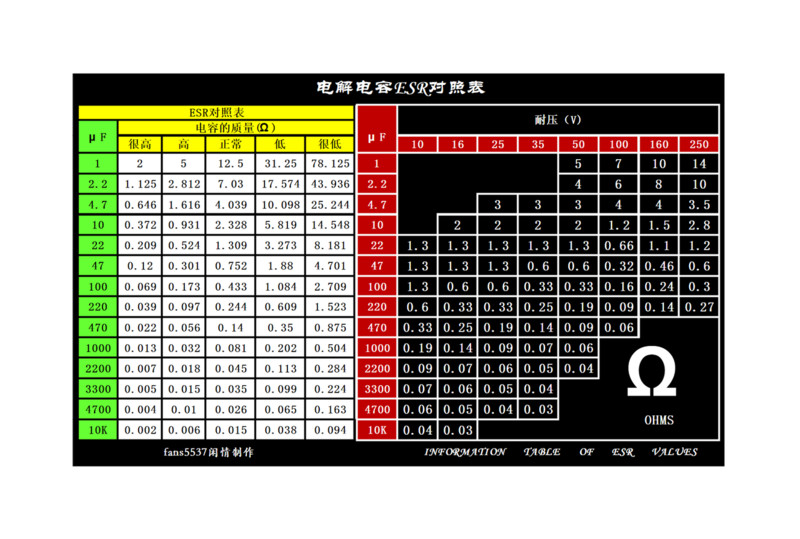

贴一张楼主发的ESR对照表的原作照片，加大了白边，可以防止水印遮挡，网友需要可以打印出来，不过需要注意的是这些数值是基于某款DIY的电桥的测量结果，参考价值还是不错的

光速飞行

闻雨听风 发表于 2019-11-29 10:10
贴一张楼主发的ESR对照表的原作照片，加大了白边，可以防止水印遮挡，网友需要可以打印出来，不过需要注意 ...

这个表格，只能用作参考，不适合LCR用，这些ESR数据，是用很简单的DIY，ESR测试器测得的，数据。

散淡021

闻雨听风 发表于 2019-11-29 10:10
贴一张楼主发的ESR对照表的原作照片，加大了白边，可以防止水印遮挡，网友需要可以打印出来，不过需要注意 ...

谢谢

应该就是阻抗（这里是容抗）测出的结果
交流+电压表

散淡021

光速飞行 发表于 2019-11-29 10:28
这个表格，只能用作参考，不适合LCR用，这些ESR数据，是用很简单的DIY，ESR测试器测得的，数据。 ...

对
电桥同时还有几个副参数
电桥还能选频率、驱动电流

不能与电桥比，对维修定性大大高于指针表和电容档

chen131578

望桥兴叹。

闻雨听风

光速飞行 发表于 2019-11-29 10:28
这个表格，只能用作参考，不适合LCR用，这些ESR数据，是用很简单的DIY，ESR测试器测得的，数据。 ...

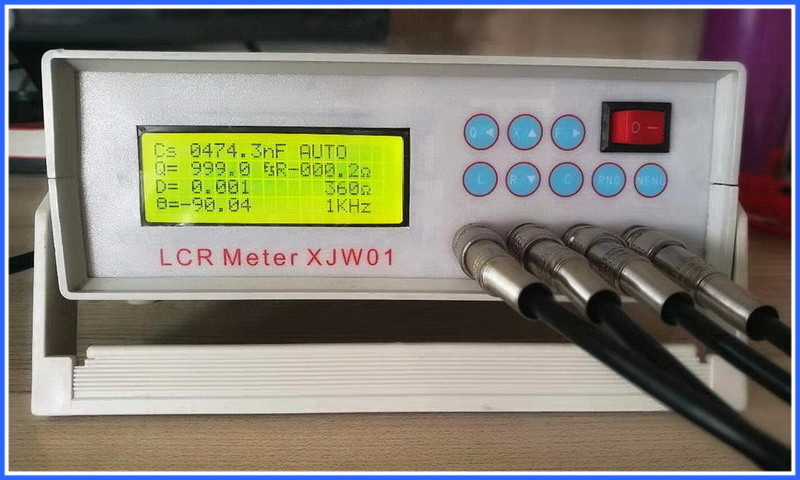

这个叫做许老师的电桥，虽然是个个人DIY作品，据网友反映还是不错，有参考价值的。

闻雨听风

散淡021 发表于 2019-11-29 12:08
对
电桥同时还有几个副参数
电桥还能选频率、驱动电流

许老师电桥，个人DIY作品，几个其它参数也有，看网友评论参考价值还行。
