众议的ZT5566温飘挺好的

wgsd · 发表于 2019-12-21 15:51:55

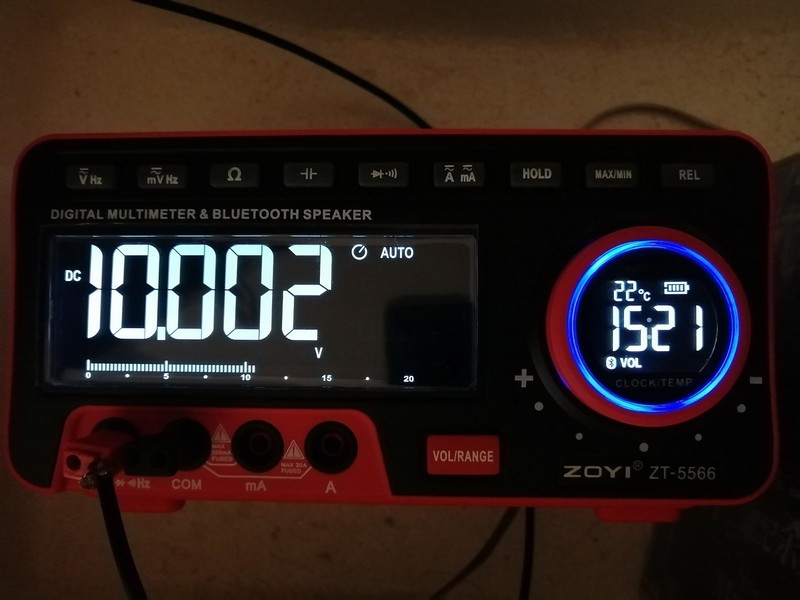

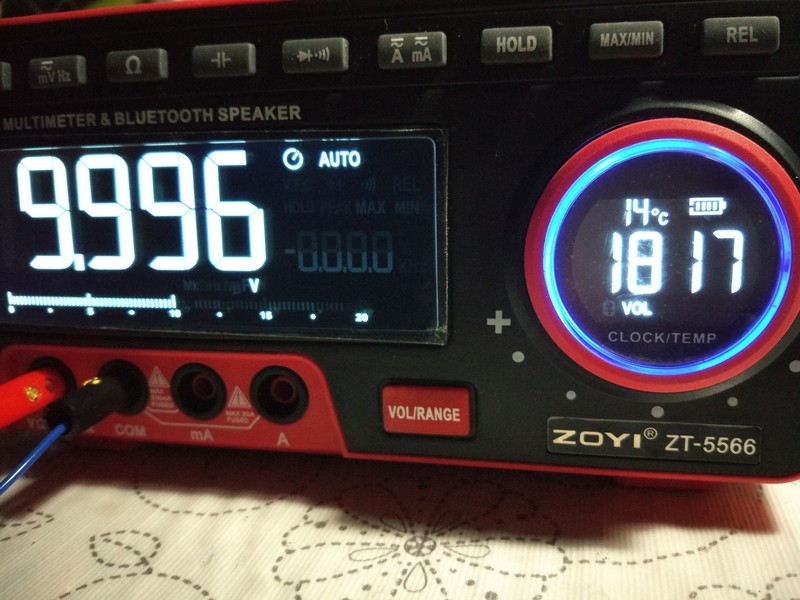

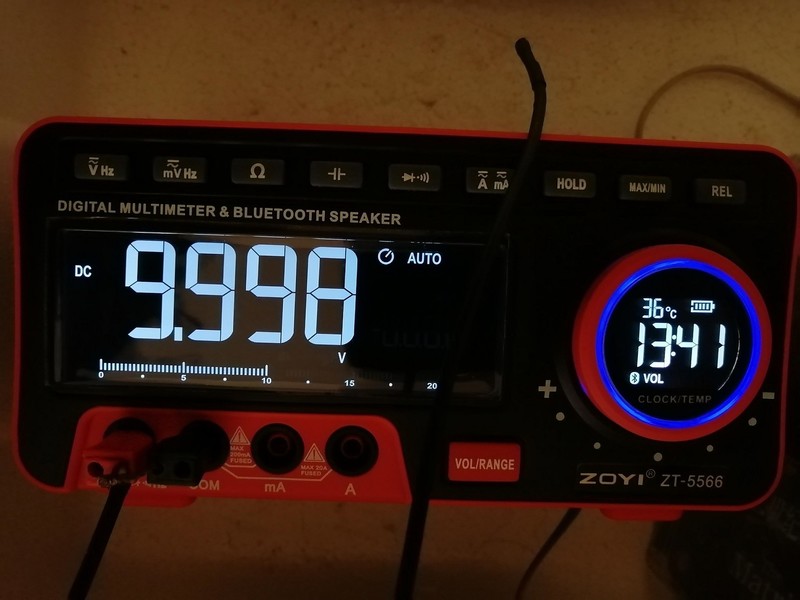

今天测试了一下ZT5566的温飘，由于该表的自带温度计，测试起来还是挺方便的，经过两个小时的加温，和近一个半多小时的降温（升温前也是这个值），总计14度的温差，读数由10.002V到9.998V变化了4mV，这样一度有28.57ppm的温飘，这个真的很不错了。大家可以自行测一下，以后如果需要较精确的测量，可以根据温飘的温差方便的修正读数，来得到更准确的结果。附两张图。

白不分 · 发表于 2019-12-21 16:48:32

谢谢分享。

SG830 · 发表于 2019-12-21 17:32:26

看着表的温度来修正测量值，确实挺方便的。

super-ut61e · 发表于 2019-12-21 17:41:02

不是啊为啥219 10度几乎没变化呢，同样的方案

super-ut61e · 发表于 2019-12-21 17:45:01

我的219之前电池腐蚀了，数字乱跳，清洗后，多少还有点跳，据说219本来就不稳，差不多方案的汉研28，比219略微稳一点。

wgsd · 发表于 2019-12-21 18:48:40

super-ut61e 发表于 2019-12-21 17:41
不是啊为啥219 10度几乎没变化呢，同样的方案

首先的确定你的基准是否在一个恒定不变的环境，只让你的万用表变化温度。
当然，也可让基准和万用表一起跟随环境温度变化，但基准起码的LM399AH以上。就是说基准的温飘要远小于1ppm，不然表飘了正30ppm，基准飘了负30ppm，是否可以认为表没有温飘，比34401还准了。
当然也不排除表内的基准温飘正好与分压电阻的温飘互补，恰巧总温飘接近零，这和中奖一样。

super-ut61e · 发表于 2019-12-21 18:59:21

wgsd 发表于 2019-12-21 18:48
首先的确定你的基准是否在一个恒定不变的环境，只让你的万用表变化温度。
当然，也可让基准和万用表一起 ...

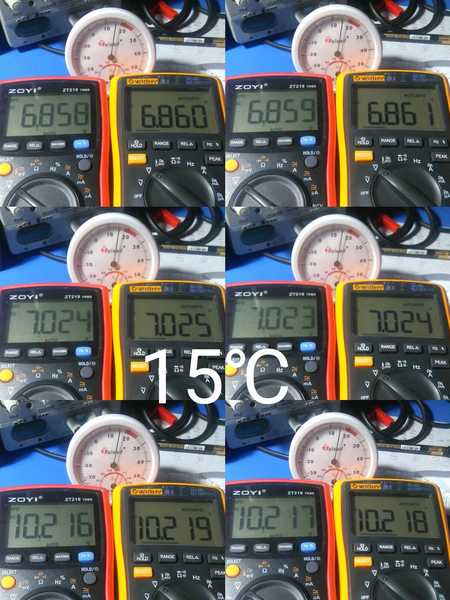

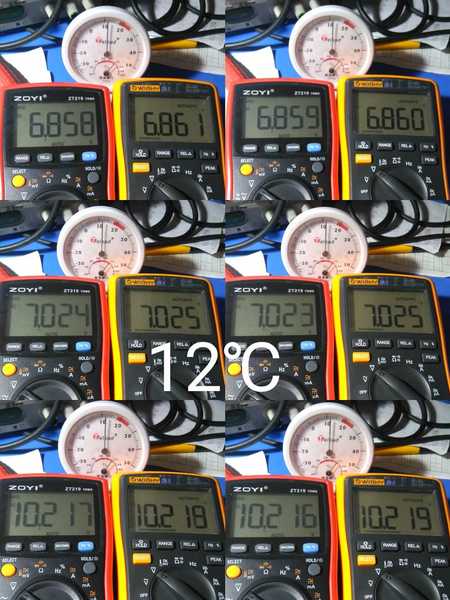

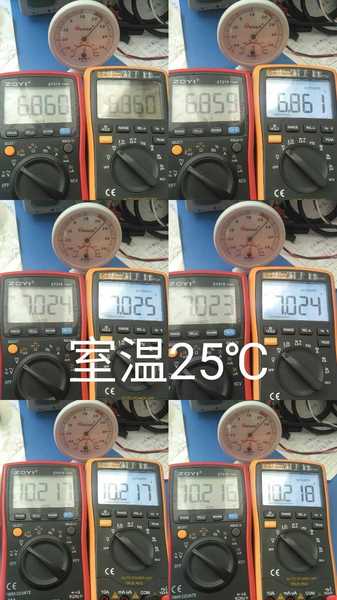

我用了三个399测试的。表和基准同温，399再漂一般也不至于影响到四位半的读数。我估计我运气好，碰到了温漂比较好的表？我觉得它应该漂的，漂的小，我确实不理解，同等测试61E 10度能差3-4个字，7129的表10度能差6-8个字。
但我没看出来0660方案的表哪里有能降低温漂的设计，难不成就是因为没有电位器？

巍巍兴安 · 发表于 2019-12-21 19:01:22

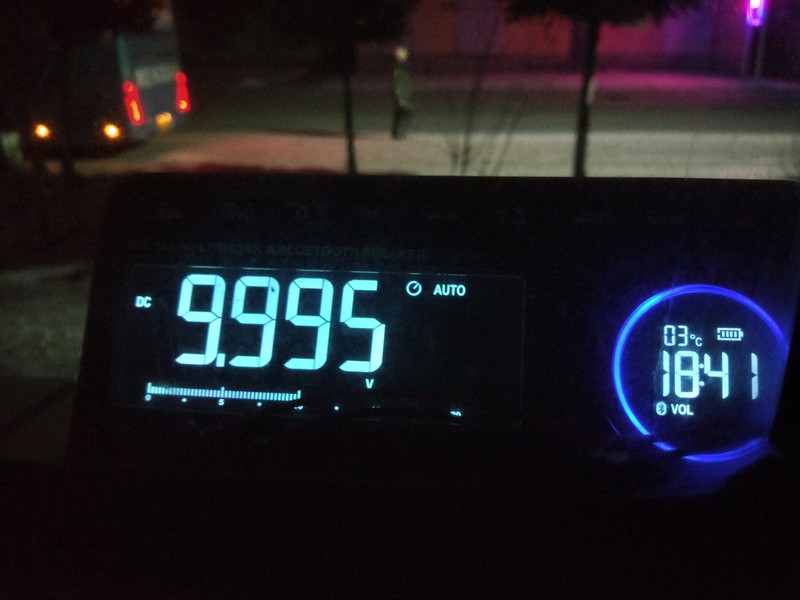

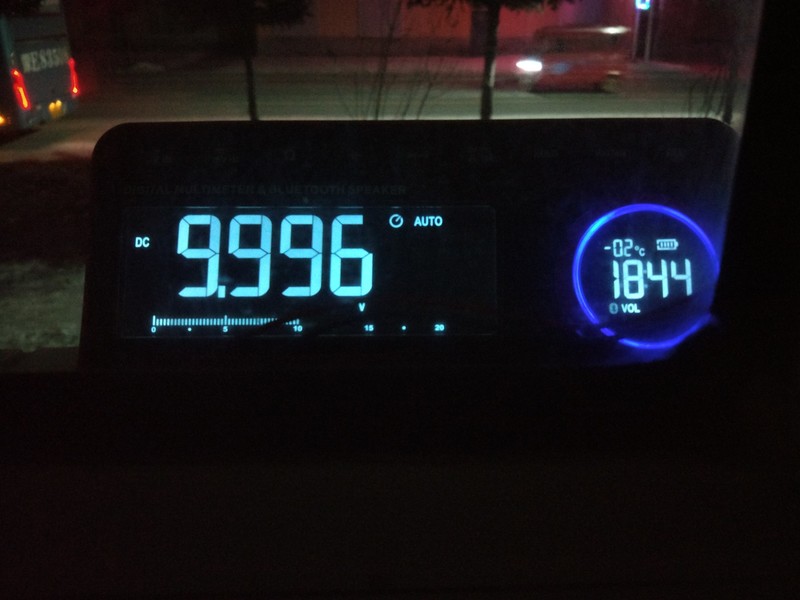

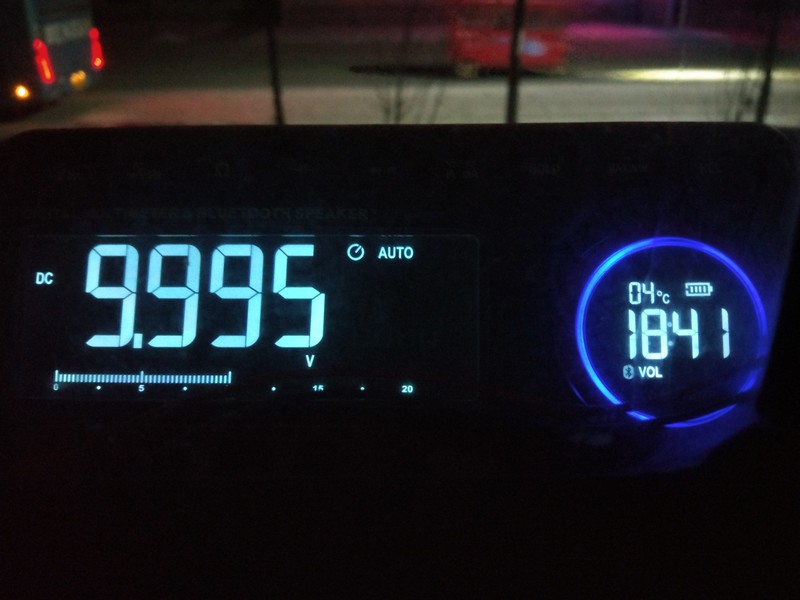

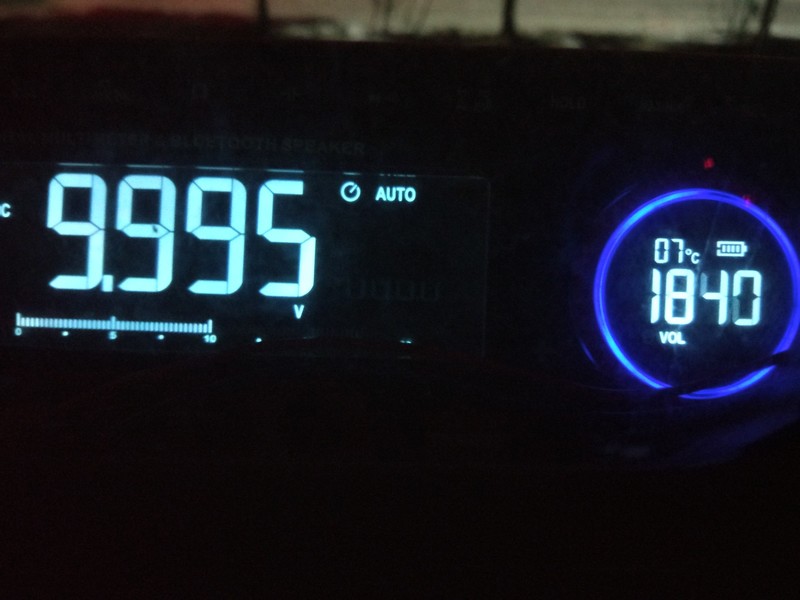

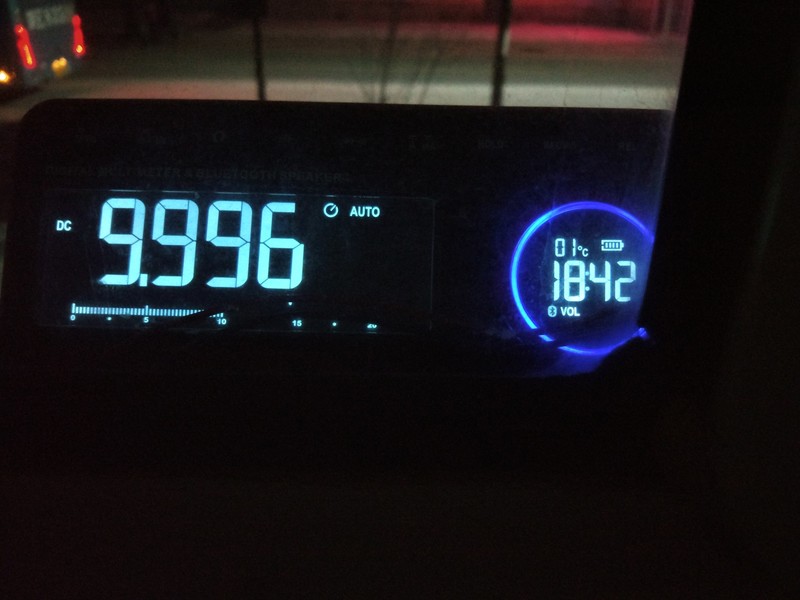

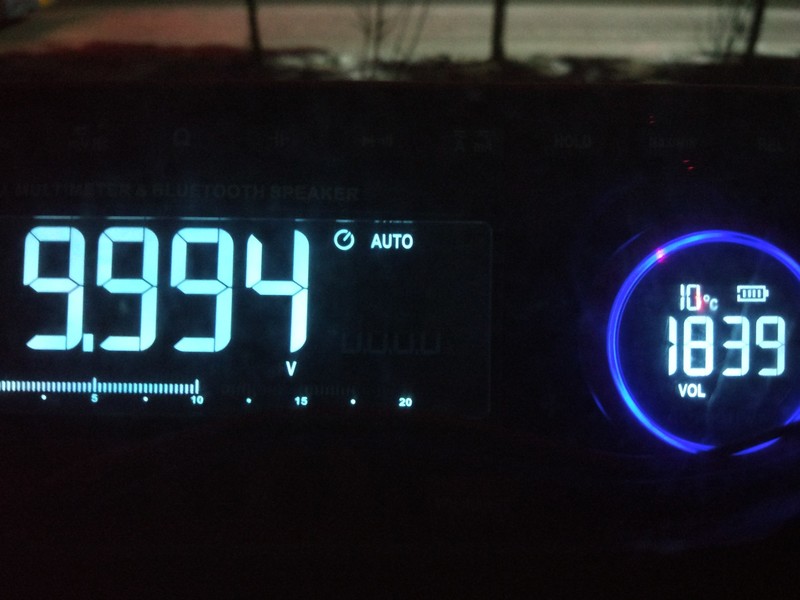

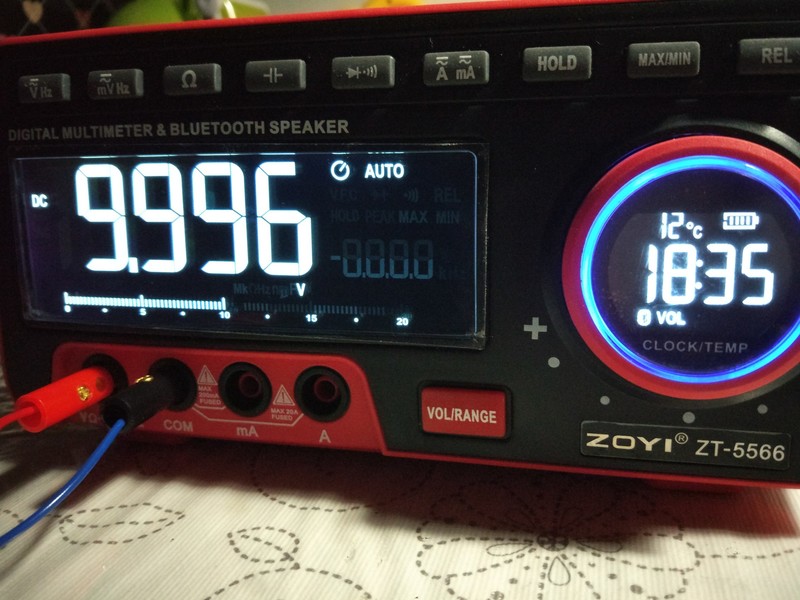

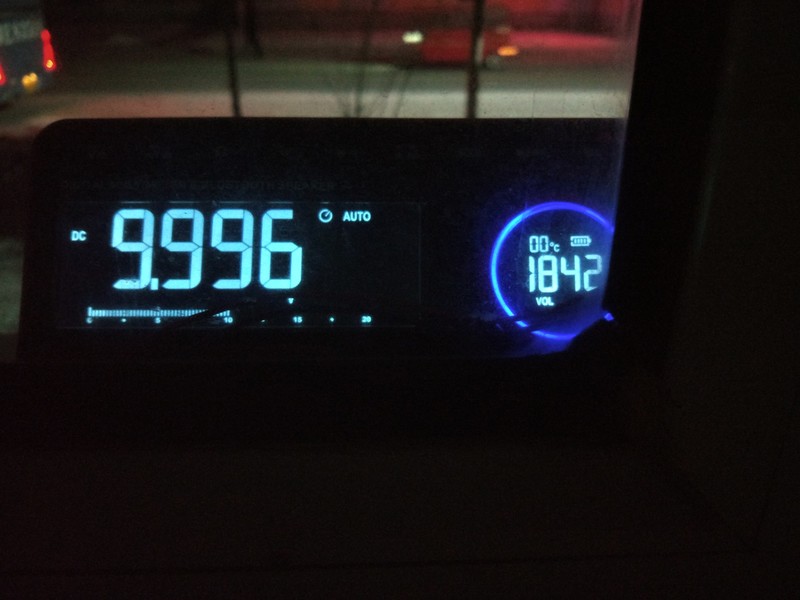

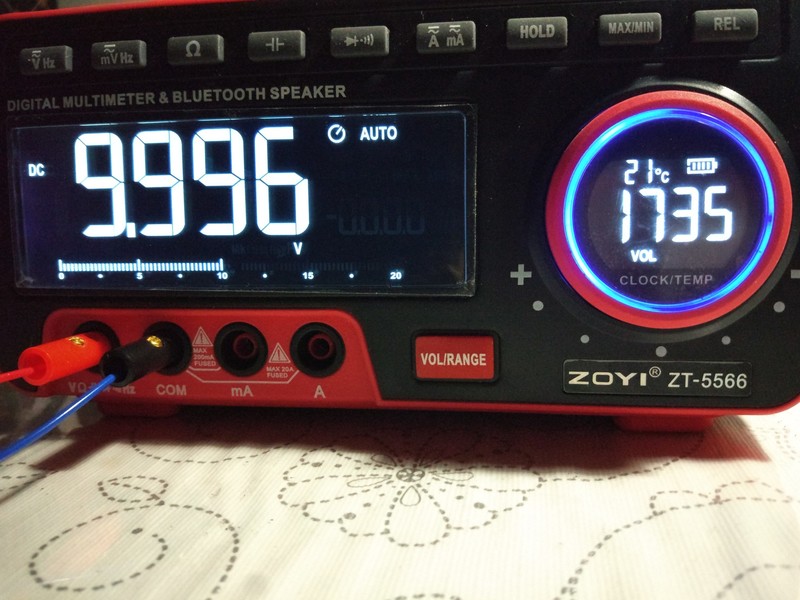

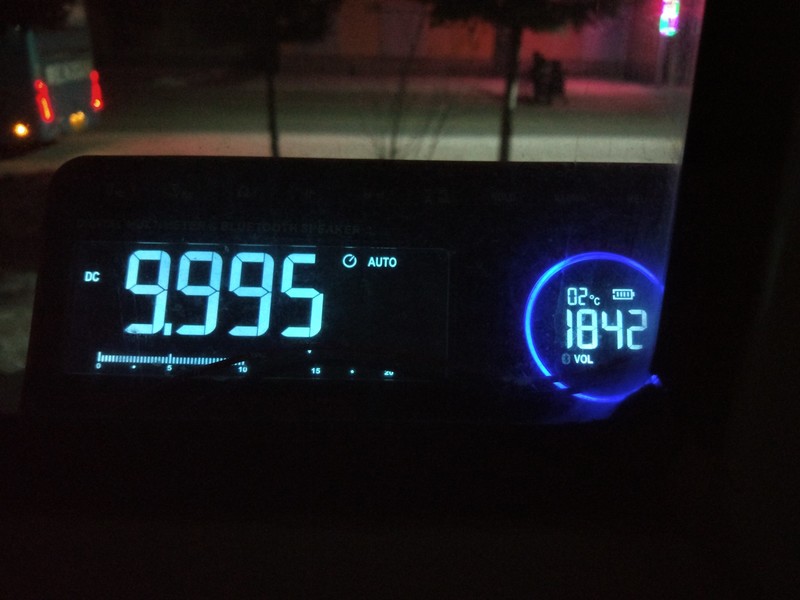

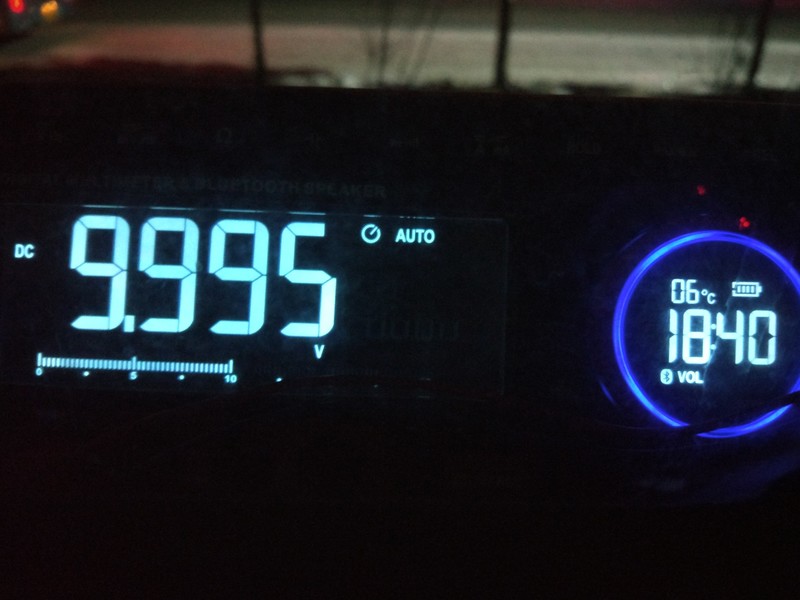

升温没条件，降温方便，室外零下30°左右。584基准，开始5566放阳台降温太慢，之后放到窗户外面了。584在室内。

巍巍兴安 · 发表于 2019-12-21 19:06:16

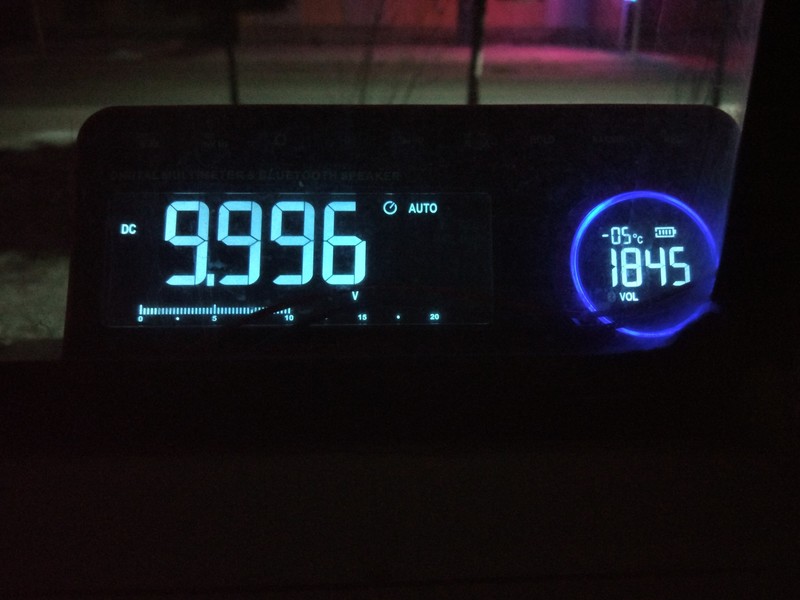

降到—5C°时就取回来了，再低屏显会冻没吧，也没啥意义了。

super-ut61e · 发表于 2019-12-21 19:12:58

巍巍兴安发表于 2019-12-21 19:01
升温没条件，降温方便，室外零下30°左右。584基准，开始5566放阳台降温太慢，之后放到窗户外面了。584在室 ...

这个温漂貌似也非常小了
