OW18B蓝牙万用表功耗测试

kyhwhb

       OW18B蓝牙万用表30分钟内如果没有拨动旋转开关或按任何键，万用表将自动关闭（蓝牙功能开启时无效）-----实测休眠状态消耗电流为38uA。
一.正常工作电流情况-------------------------------------------------------------------------------------------------------------------------------------------------------------------------

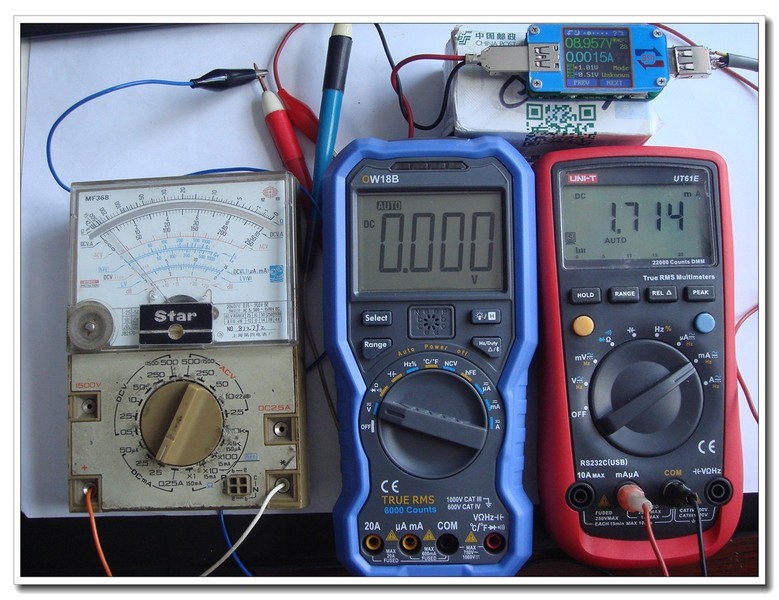

       上面USB表监测工作电压，左侧MF368和右侧UT61E串联监测电流。
开机瞬间电流在26mA左右，然后电流稳定在在1.7mA左右----电压档。

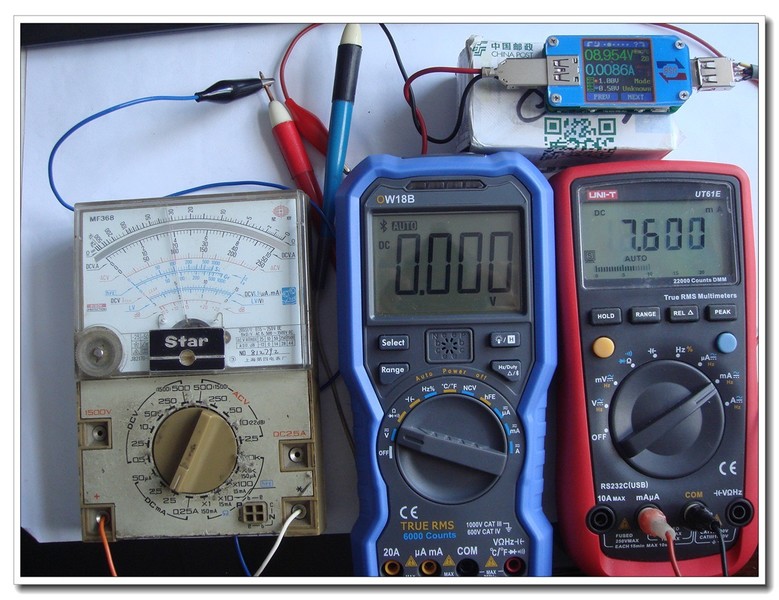

打开蓝牙，电流在7mA---11mA左右不断波动。如果同步手机后则稳定在8mA左右。

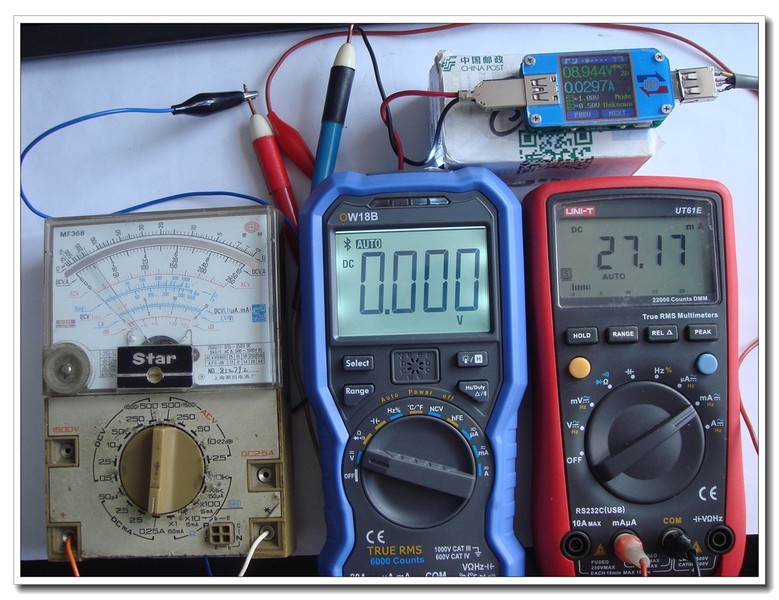

背光时工作电流为19mA左右，开蓝牙显示27mA。背光59秒自动关闭。

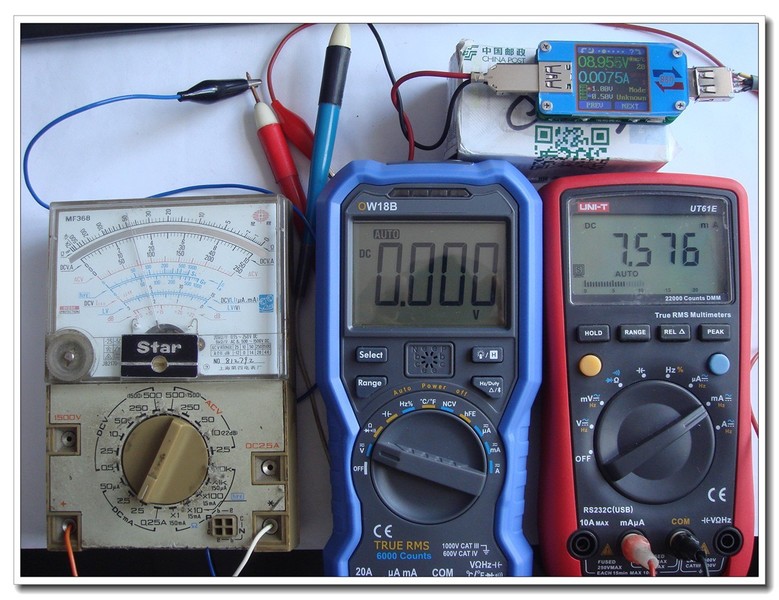

蓝牙关闭后电流持续7.576mA约30秒后才降为1.7mA

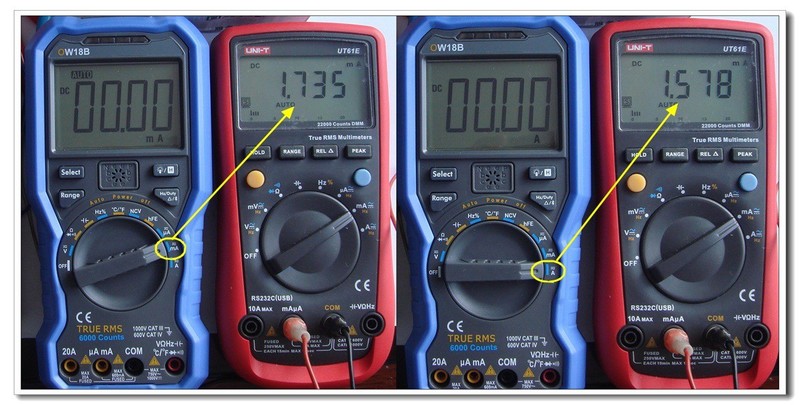

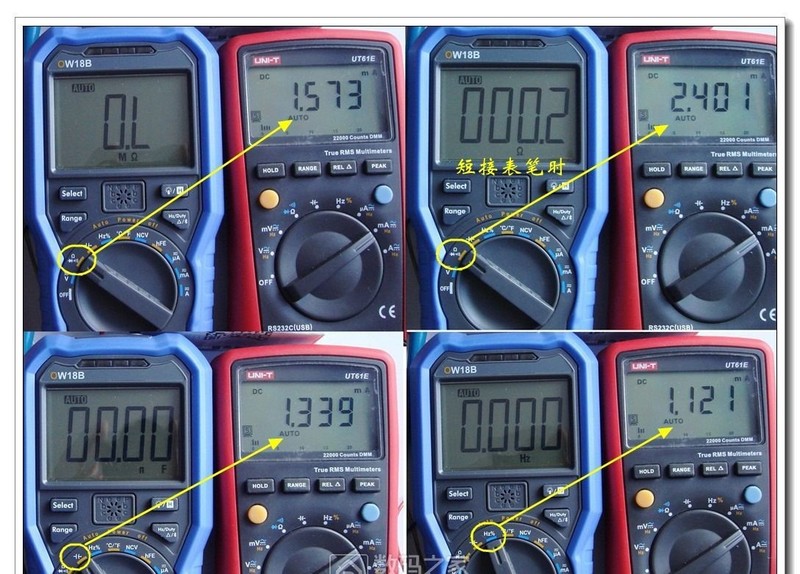

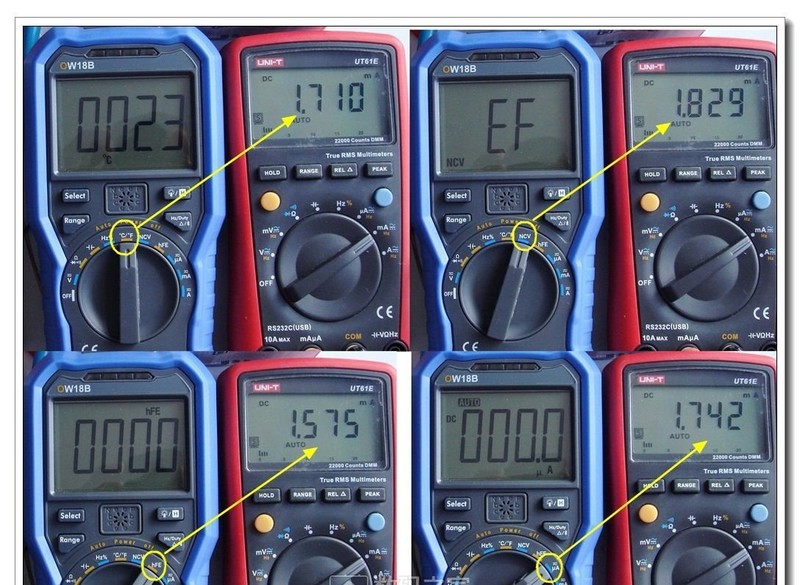

以下几图就是各档的工作电流，略有不同。大概在1.1mA---1.8mA之间（不开蓝牙和背光）。





二.低电压供电的工作情况

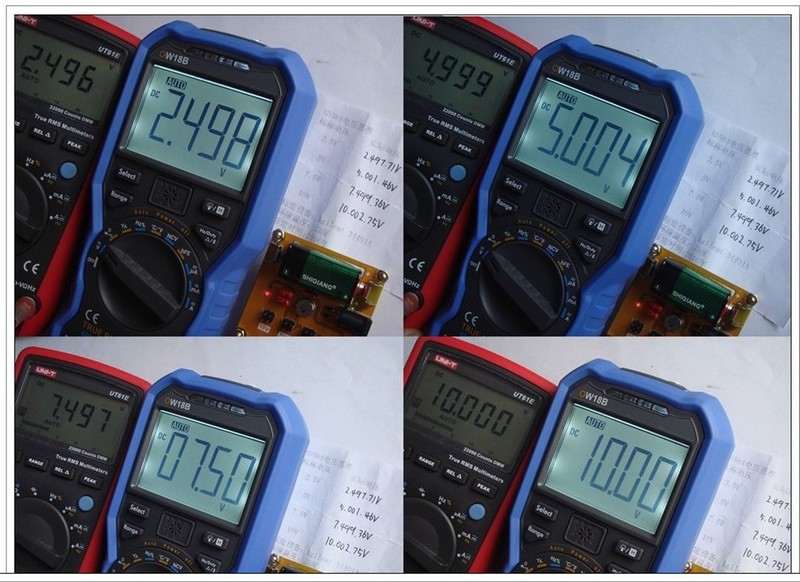

这是正常9V电池供电测试的基准电压图示

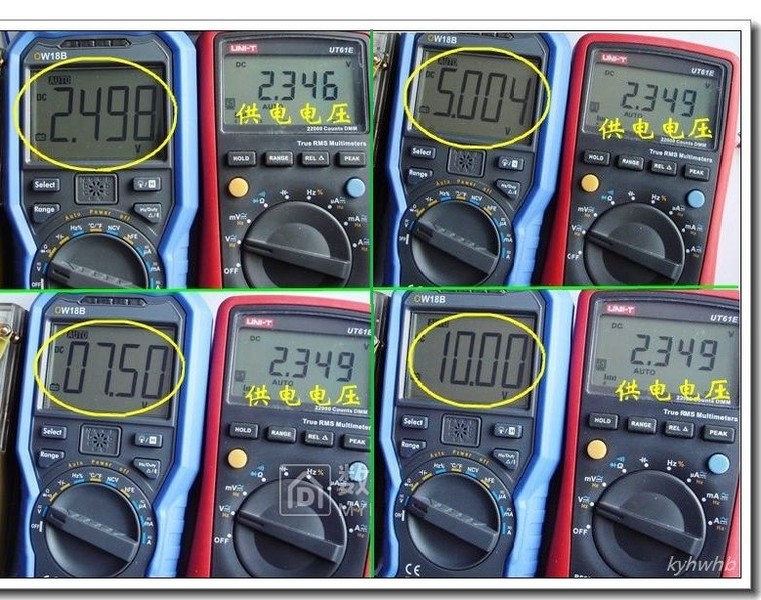

可调电源到最低2.346V时OW18B蓝牙万用表可以开机，实测电压基准和正常无异

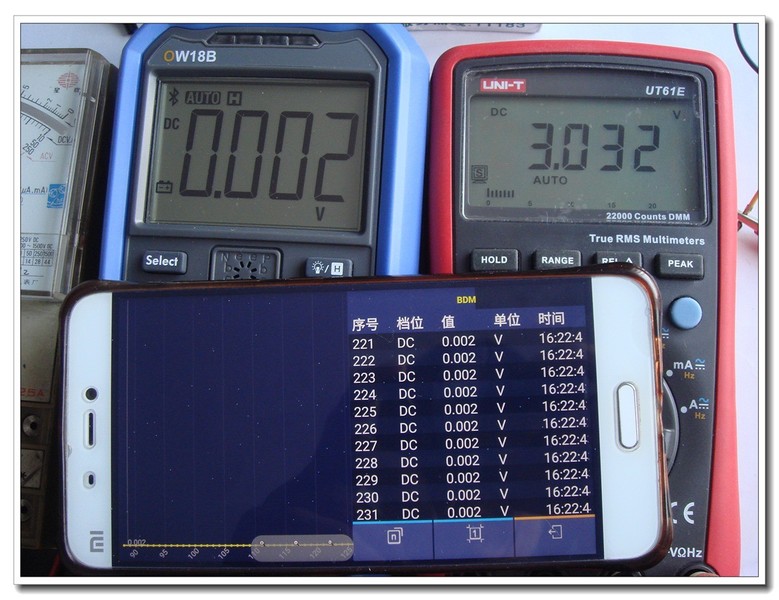

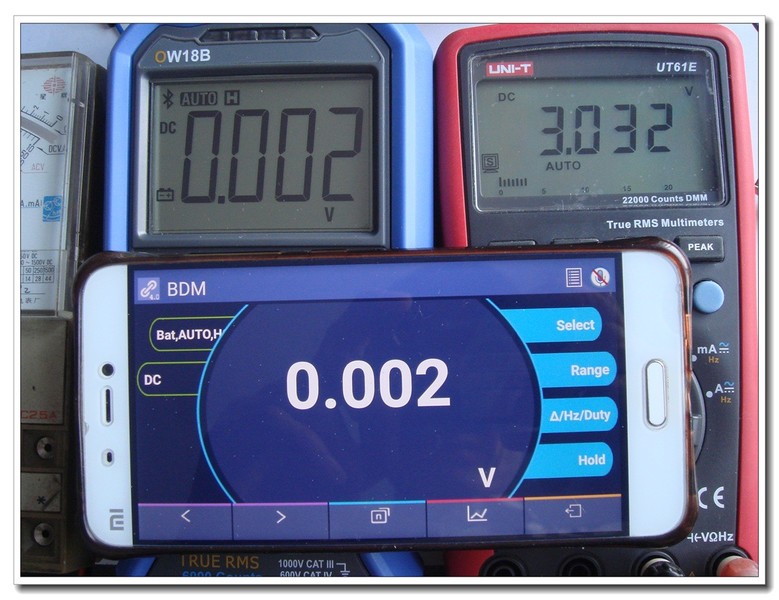

供电在3.032V时蓝牙才能打开

和手机可以同步

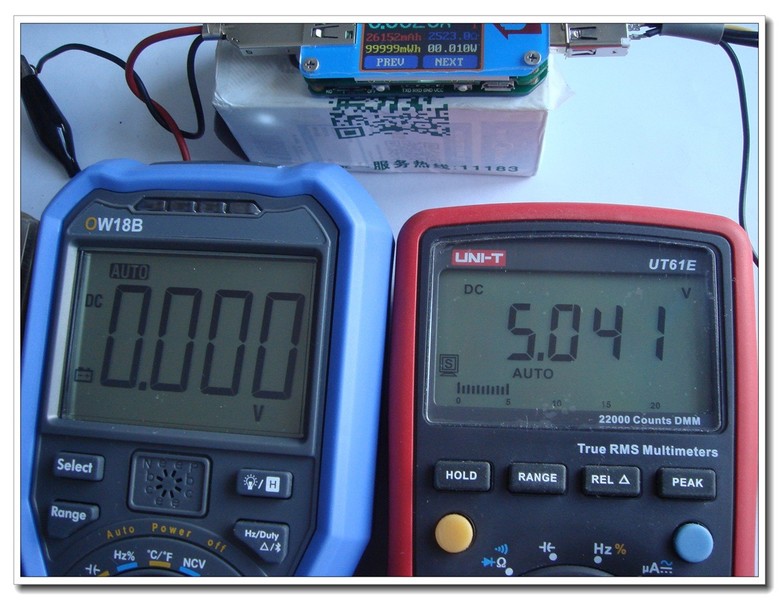

背光在供电5V时能微微亮起。暂时就测试这些

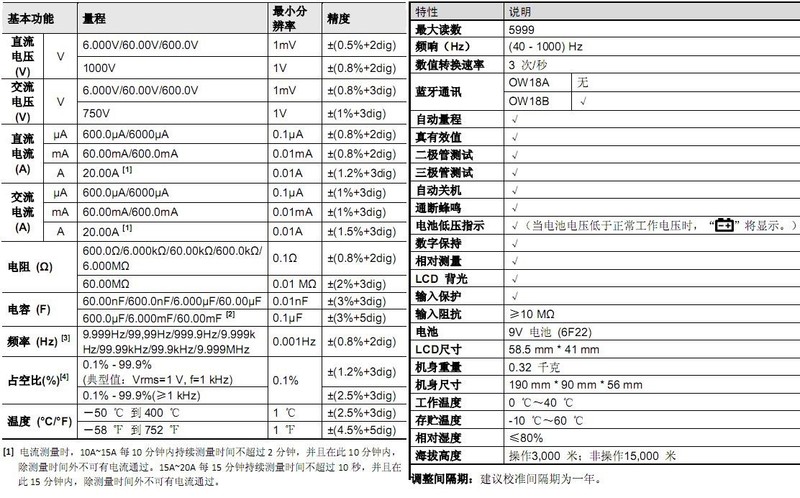

OW18B蓝牙万用表主要技术参数：

ynkmzyl

那还是众仪厉害点吧，开蓝牙才4MA，18B是不是带离线记录功能的？可能会略耗电一点，18B太保守了居然用9V电池一大败笔，另外它用DTM0660测量速度是不如众仪的SD7501快的，都是6000字而已，速度为王

kyhwhb

ynkmzyl 发表于 2019-12-24 17:04
那还是众仪厉害点吧，开蓝牙才4MA，18B是不是带离线记录功能的？可能会略耗电一点，18B太保守了居然用9 ...

OW18B蓝牙万用表主要芯片：
       U1：TLSR8261  蓝牙
       U4：DM24C02A EEPROM
       U6：HY12P66  宏康主控,有硬封和软封两种
      U9：SDBG  可能是3V的LDO
OW18B蓝牙万用表拆机PCB板图：http://www.dt830.com/forum.php?mod=viewthread&tid=2648

43545

不错，越来越好，有种专业感出现，大家有没有觉得。

ynkmzyl

巍巍兴安 发表于 2019-12-24 17:07
OW18B蓝牙万用表主要芯片：
       U1：TLSR8261  蓝牙
       U4：DM24C02A EEPROM

拆机图早看过了，12P66就是0660，数码论坛搞活动时170？完全没兴趣，很失败的产品。

光速飞行

从测量的数据来看，电流比众仪表大很多，APP也没有众仪漂亮。

wgh1027

谢谢分享

wgh1027

用9V电池是一大败笔

kyhwhb

wgh1027 发表于 2019-12-24 18:32
用9V电池是一大败笔

9V电池相对常见1.5V电池漏液情况低些，其他毫无优势可言

光速飞行

巍巍兴安 发表于 2019-12-24 19:30
9V电池相对常见1.5V电池漏液情况低些，其他毫无优势可言

ZT-300AB蓝牙表，1.5V常见的电池，可用1.2V可充电的镍氢电池，现在我在用1.2V可充电的镍氢电池，很好用。比9V层叠好多了。
