[万用表] OW18B蓝牙万用表拆机PCB电路图

[复制链接]
发表在  2018-12-5 11:04:21  | 显示全部楼层 | 阅读模式
本帖最后由 巍巍兴安 于 2018-12-5 11:13 编辑

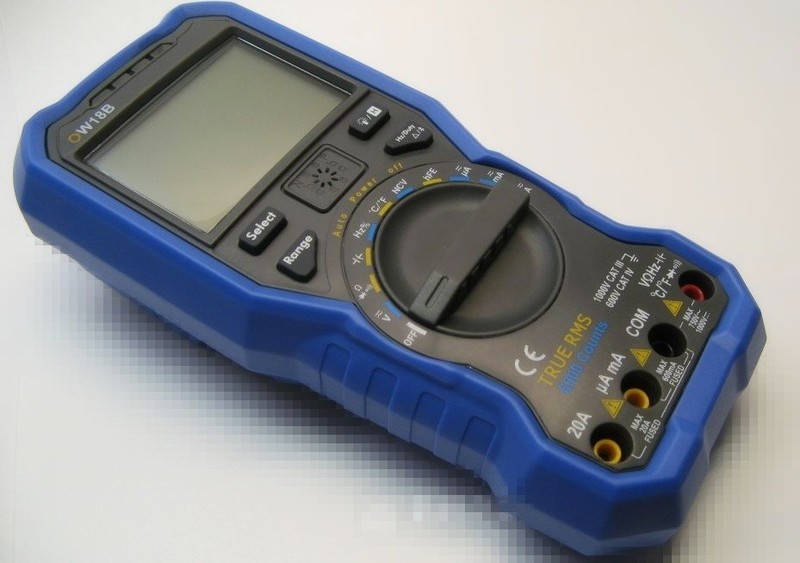

       OW18B蓝牙万用表主控目前有硬封和软封两种。
       OW18B蓝牙万用表30分钟内如果没有拨动旋转开关或按任何键,万用表将自动关闭(蓝牙功能开启时无效)-----实测休眠状态消耗电流为38uA
       工作电流情况:各档工作电流略有不同,大概在1.1mA---1.8mA之间(不开蓝牙和背光);开机瞬间电流在26mA左右。
开蓝牙,电流在7mA---11mA左右不断波动,如果同步手机后则稳定在8mA左右。背光时工作电流为19mA左右,加蓝牙显示27mA。背光59秒自动关闭。
       工作电压情况OW18B蓝牙万用表使用9V电池。实测供电在2.346V时可以开机;而蓝牙在供电3.032V时才能打开;背光在供电5V时能微微亮起。
       主要芯片
       U1:TLSR8261  蓝牙
       U4:DM24C02A EEPROM
       U6:HY12P66  宏康主控,有硬封和软封两种
      U9:SDBG  可能是3V的LDO吧

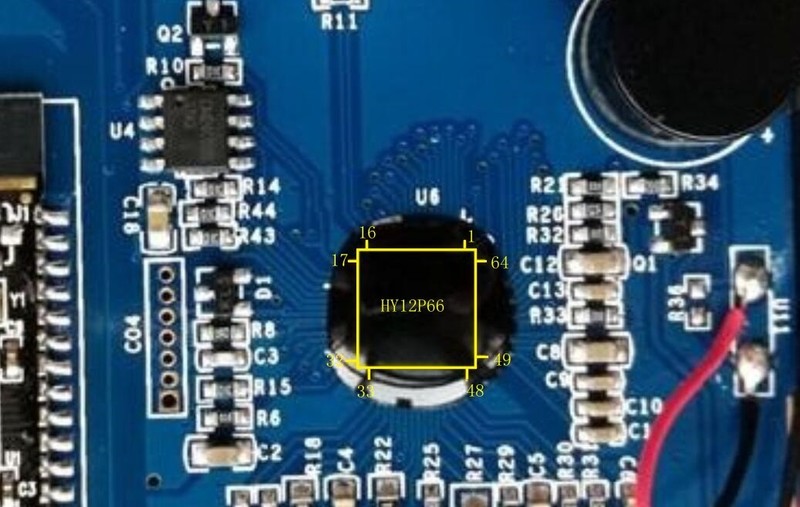

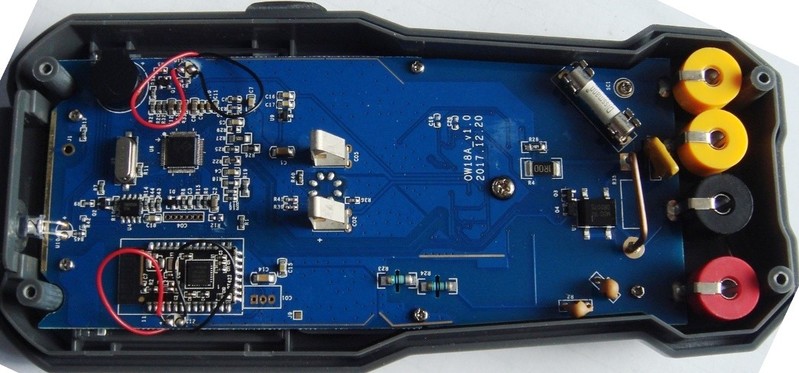

HY12P66硬封主控,板号:OW18A-v1.0 2017.12.20

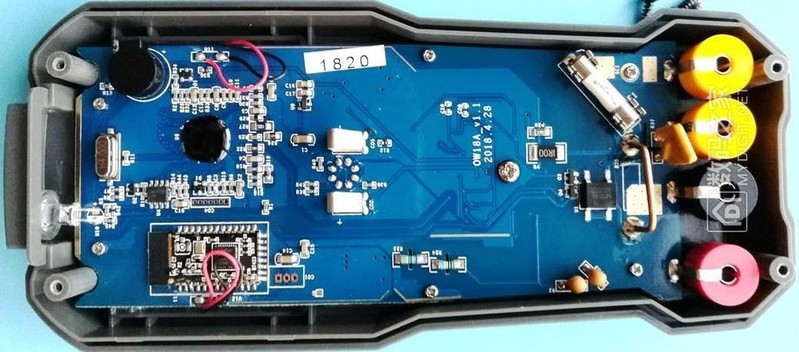

HY12P66软封主控,板号:OW18A-v1.1 2018.4.28
软封主控外周其实也有焊盘的,被树脂黑胶所掩盖了,可以更换为硬封主控。


OW18B.rar (4.51 MB, 下载次数: 48)
已有1人评分金钱 仪表币 理由
43545 + 10 + 100 赞一个!

查看全部评分 总评分:金钱 +10  仪表币 +100

发表于 2018-12-5 12:45:25  | 显示全部楼层
因手里没有软封主控HY12P66的OW18B数字表,其几张照片来自网络。
