也拆SO2电流电压表

ynkmzyl · 发表于 2020-4-21 18:18:02

wgsd 发表于 2020-4-21 18:14

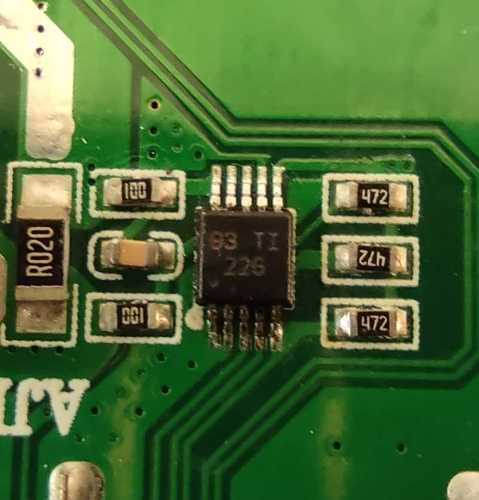

表测量确认的，你可看图，2脚下的3角型PCB覆铜。

226不需要外置基准，电路极简单，内部是啥水平也没说。不是226也是226它兄弟。我手里有一个，20毫欧取样电阻，1ma准确，关键是它很便宜

毕竟仪表专用的，功能比较少。

wgsd · 发表于 2020-4-21 18:20:31

ynkmzyl 发表于 2020-4-21 18:07
2脚不用可以接地吧，寄来我吃掉你是白嫖来的吧，这东西缺个USB口

你可以抢

要什么USB ?

wgsd · 发表于 2020-4-21 18:37:47

ynkmzyl 发表于 2020-4-21 18:18
226不需要外置基准，电路极简单，内部是啥水平也没说。不是226也是226它兄弟。我手里有一个，20毫欧取样 ...

没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难说市场定位了。也很可能受市场上动着上百元的USB表刺激了...

ynkmzyl · 发表于 2020-4-21 18:43:00

wgsd 发表于 2020-4-21 18:37
没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难 ...

应该有的，手册里没有明说罢了，你测一下它的温漂反应推算一下，它内基准水平可能比7501更高

kyhwhb · 发表于 2020-4-21 19:08:54

wgsd 发表于 2020-4-21 18:37
没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难 ...

不要999，也不要699, 299就带回家，值得拥有！

月台故事 · 发表于 2020-4-22 05:17:14

怎么这么多又送啦？

ynkmzyl · 发表于 2020-4-22 07:38:38

wgsd 发表于 2020-4-21 18:37
没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难 ...

这表不是数码论坛搞活动吗，怎么发布在这里？拿来拆着玩还是挺好的

ynkmzyl · 发表于 2020-4-22 07:55:23

本帖最后由 ynkmzyl 于 2020-4-22 08:59 编辑

226典型的应用a0就是接地的。不过8脚接地后就没有使用该芯片的电压测量功能？查了一下，共地低侧取样，8脚接地没毛病。

表述 · 发表于 2020-4-22 08:21:29

这表位数上去了，但精度没上去。

kyhwhb · 发表于 2020-4-22 08:52:12

ynkmzyl 发表于 2020-4-22 07:38
这表不是数码论坛搞活动吗，怎么发布在这里？拿来拆着玩还是挺好的

据说本坛也有这个活动。。。。。。
