也拆SO2电流电压表

wgsd

ynkmzyl 发表于 2020-4-21 17:21
三位半40包邮，肯定得受累手动拧一下啦，原理差不多

原理不说，这个可以一屏显示7位，虽然只有5位有效

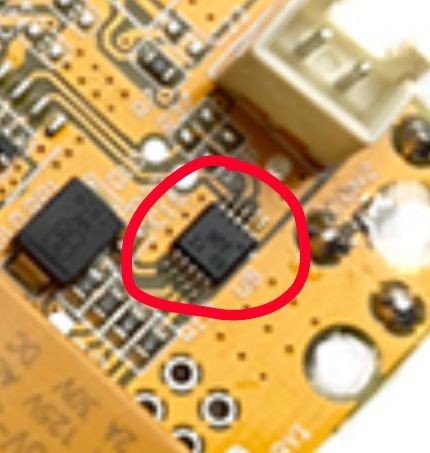

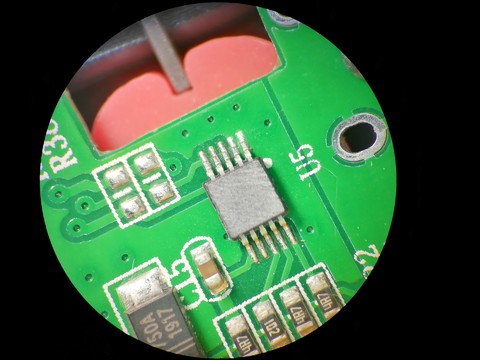

再给你一张放大图，再猜猜看。

ynkmzyl

wgsd 发表于 2020-4-21 17:30
原理不说，这个可以一屏显示7位，虽然只有5位有效

再给你一张放大图，再猜猜看。

不是226我把它吃了，量程、参数一毛一样，你量一下4、5脚是不是通单片机的即可验证。数字多不就和U表一样软件作弊呗，注意它是倒着装的

kyhwhb

ynkmzyl 发表于 2020-4-21 17:37
不是226我把它吃了，量程、参数一毛一样，你量一下4、5脚是不是通单片机的即可验证。数字多不就和U表一样 ...

以下引用数码论坛————”图片看不清貌似是ti的ina226，高边电压电流取样监控ic，内部应该16位adc，最大电压36v，所以电压量程最高只能36v以下，厂家定了个30v最高，精度嘛算算就知道了”

ynkmzyl

巍巍兴安 发表于 2020-4-21 17:45
以下引用数码论坛————”图片看不清貌似是ti的ina226，高边电压电流取样监控ic，内部应该16位adc，最 ...

简直一毛一样名称是啥，便宜的话淘个来改着玩

kyhwhb

ynkmzyl 发表于 2020-4-21 17:49
简直一毛一样名称是啥，便宜的话淘个来改着玩

只是一个坛友的回帖，其他就不知道了。

wgsd

ynkmzyl 发表于 2020-4-21 17:37
不是226我把它吃了，量程、参数一毛一样，你量一下4、5脚是不是通单片机的即可验证。数字多不就和U表一样 ...

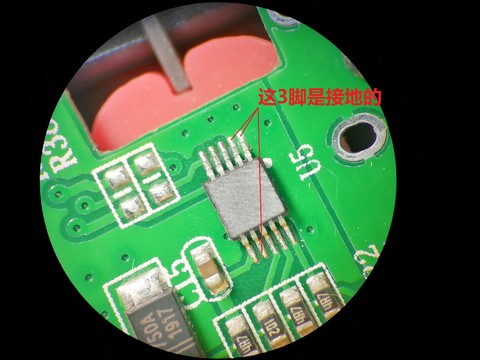

图上3脚是接地的，你吃吧

wgsd

巍巍兴安 发表于 2020-4-21 17:45
以下引用数码论坛————”图片看不清貌似是ti的ina226，高边电压电流取样监控ic，内部应该16位adc，最大 ...

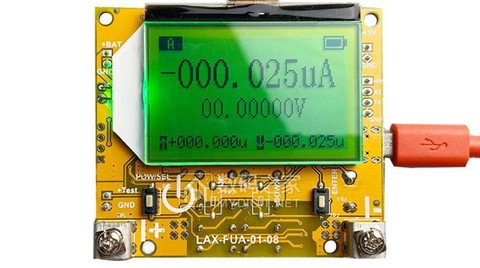

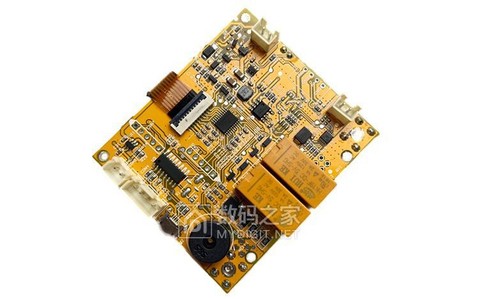

和这个应该是同款。

ynkmzyl

wgsd 发表于 2020-4-21 18:00
图上3脚是接地的，你吃吧

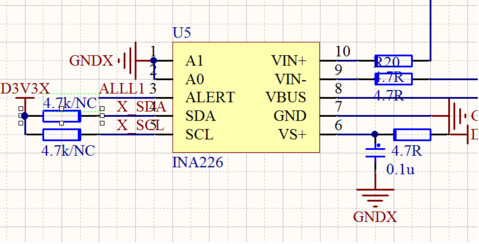

2脚不用可以接地吧，寄来我吃掉你是白嫖来的吧，这东西缺个USB口

wgsd

ynkmzyl 发表于 2020-4-21 17:49
简直一毛一样名称是啥，便宜的话淘个来改着玩

16位在2.5V基准时，可以精确到38uV，不知这些电路基准电压多少，更主要的还有基准稳定性。

wgsd

ynkmzyl 发表于 2020-4-21 18:07
2脚不用可以接地吧，寄来我吃掉你是白嫖来的吧，这东西缺个USB口

表测量确认的，你可看图，2脚下的3角型PCB覆铜。
