ZT111收货-外观与拆解

echo

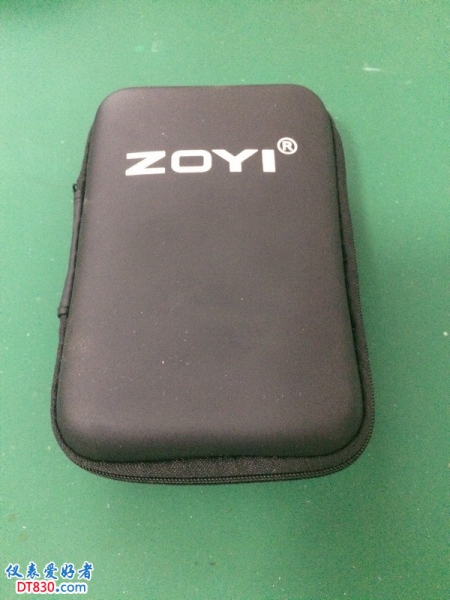

中午收到德邦快递电话，淘宝上没有用过德邦快递，什么东西呢？收货以后发现是ZT111送到了。到手简单用了下，直接就拆了。纸箱是白色的，没有图案，拆开就是下面的硬壳包。上面有ZOYI的注册商标。

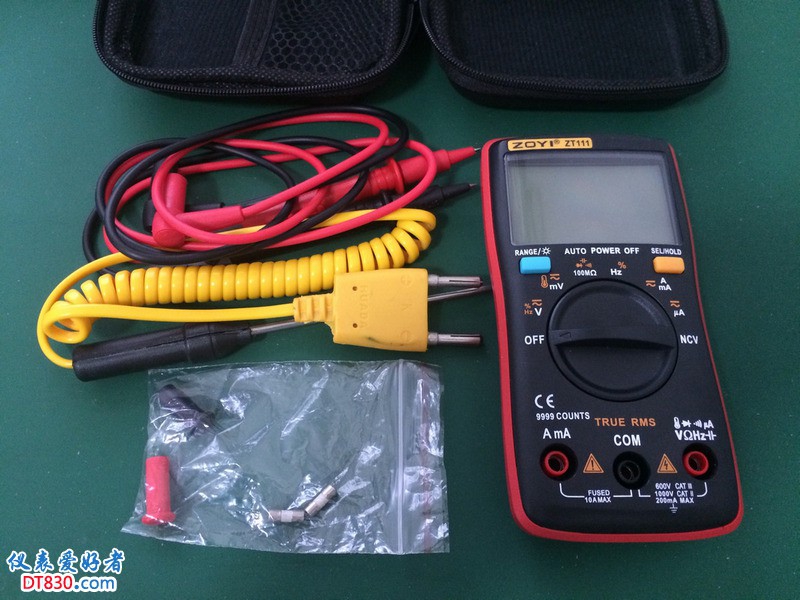

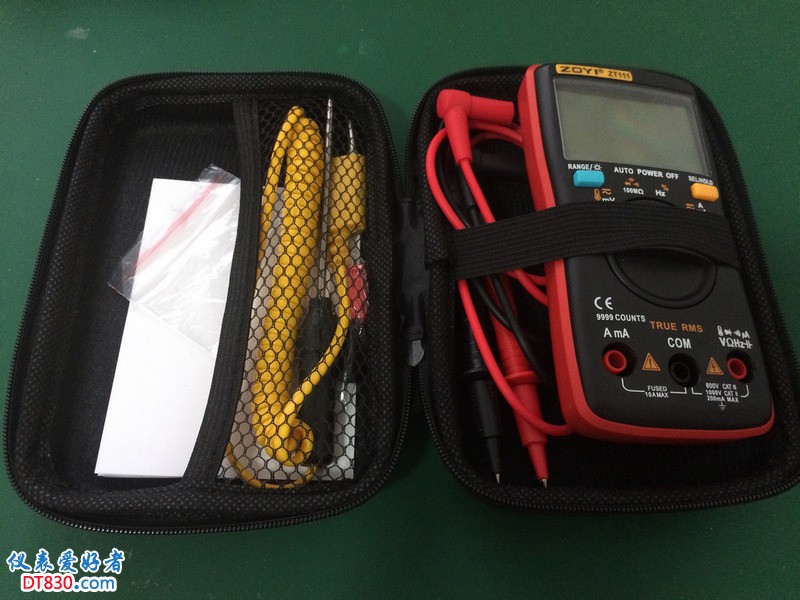

打开以后，依次是说明书，K型热电偶温度探头，表笔，表。这个硬壳包尺寸刚刚好。

从包里拿出来，袋子里有两只保险，200mA和10A各一只，电压都是250V。

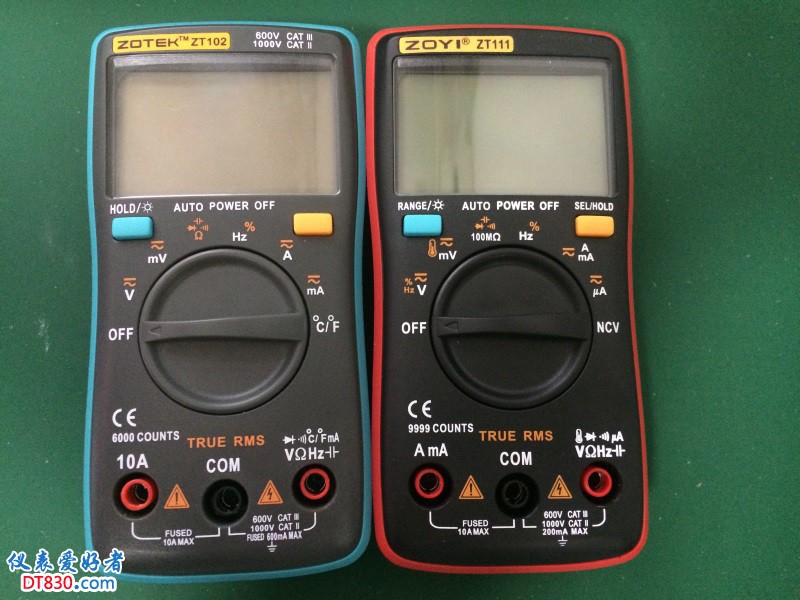

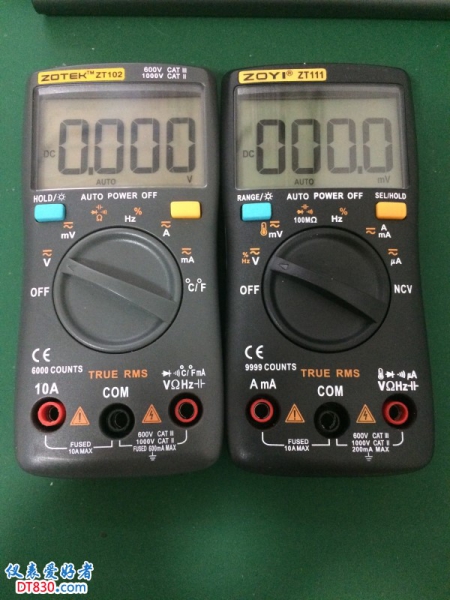

刚刚收到的ZT111和作者的ZT102对比，二者外形一模一样，看起来用的同样的模具，差别是后壳颜色和前面板丝印。

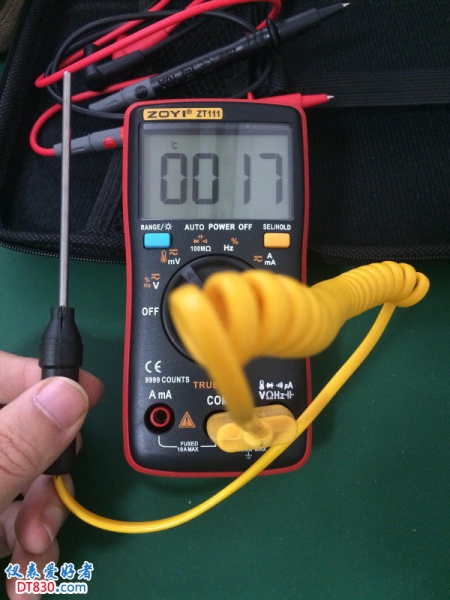

插上温度探头，17℃，废都国庆假期一直在下雨，温度也降低了很多。

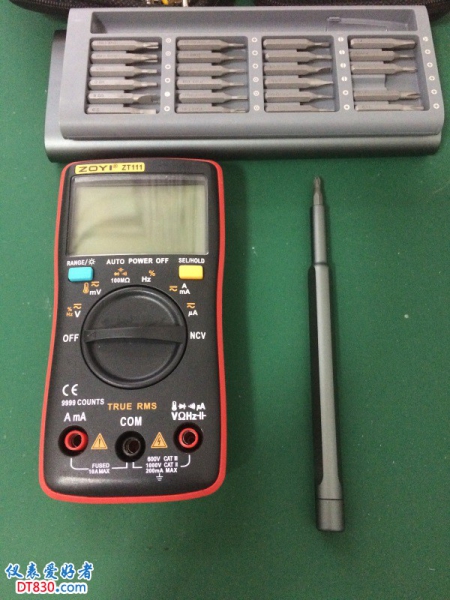

拿出螺丝刀，开拆。

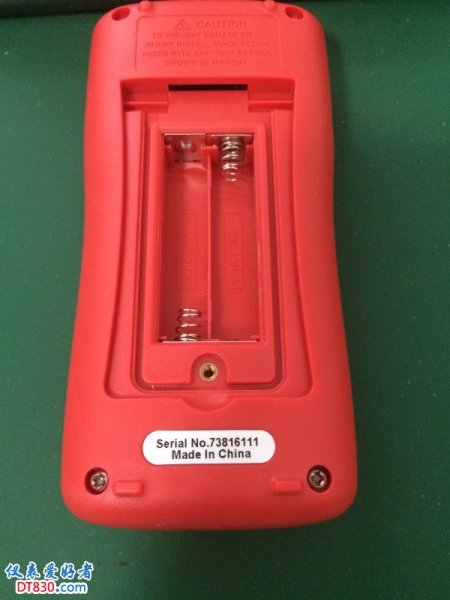

拆掉一只螺钉，就可以拆掉支架，可以看到电池盒，两只AAA电池。

拆掉背后的4只螺钉，轻推电池盒，就可以把后盖拆掉。拆解非常容易。

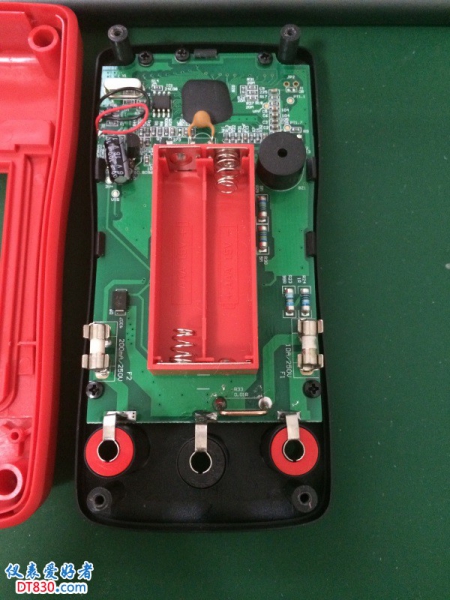

主IC为COB，看不出型号，可能还是宏康的HY12P66？
旁边的EEPROM型号P24C02A
保险F1 10A/250V
保险F2 200mA/250V

Q5 ICL8069 TO-92
Y1 4M 49S
电解电容100uF 16V

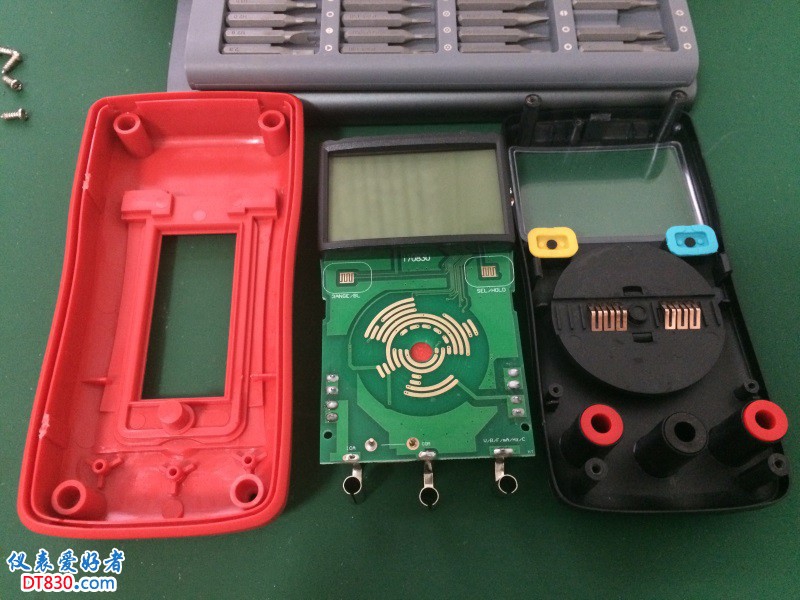

拆掉PCB上的5只螺钉，轻轻掰开顶部和底部的两个卡扣，可以把PCB拆下来。前面非常简单，没有IC

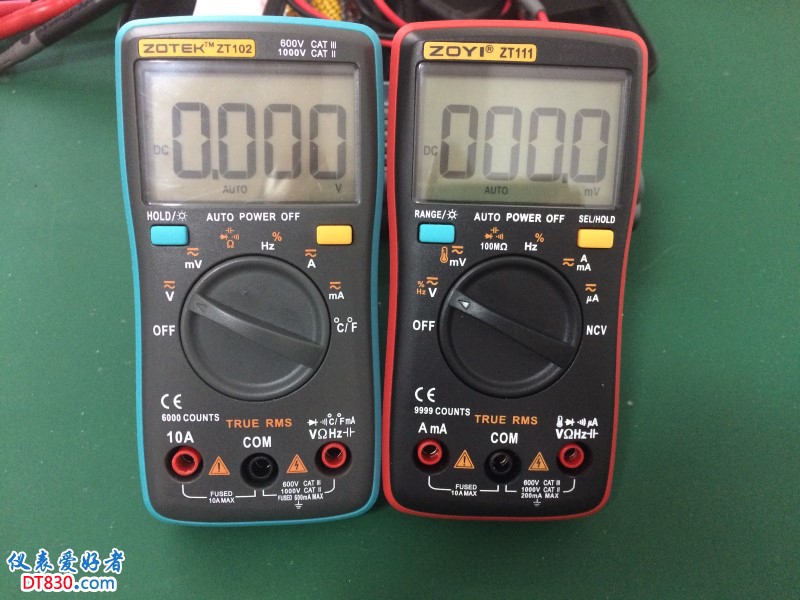

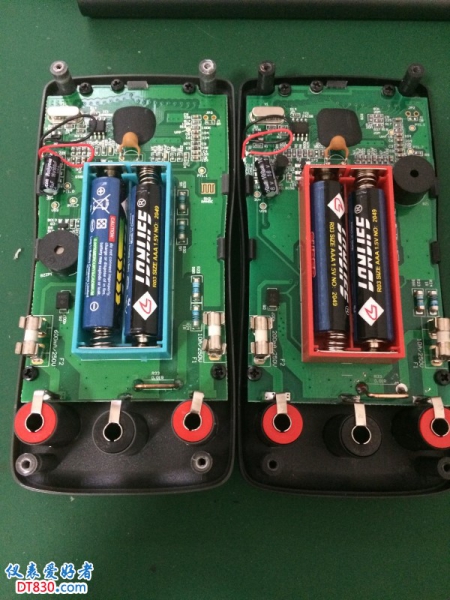

装回PCB，装上电池，和102做一个对比，两者的外壳模具是一样的，PCB布局也十分接近。

反过来，开机，工作正常。

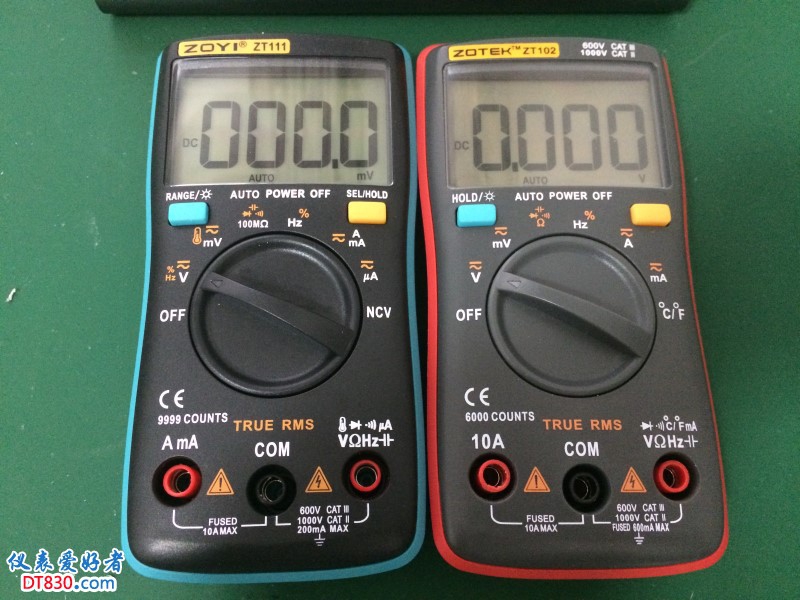

两个外壳换着装一下，蓝色的是ZT111，红的是是ZT102。

还是将外壳换回来，蓝色的是ZT102，红色的是ZT111


谢谢观看，未完待续...
祝各位网友中秋节快乐！

nyxfk

不错不错，拍的这么好，以前数码之家经常拆机吗？

echo

nyxfk 发表于 2017-10-4 21:12
不错不错，拍的这么好，以前数码之家经常拆机吗？

手机拍的，经常拆机，不过拍照发帖子不多。基本上开机看一下方案，就装起来了。

wgsd

节日礼物。

lxd7343

看起来很小巧的表

大海航标

楼主，这个111万用表是在淘宝买的吗？
