修改EEPROM解决ZT111万用表NCV问题

[复制链接]
发表在  2017-10-5 11:29:13  | 显示全部楼层 | 阅读模式
万用表
主题类别: 改装_制作
仪表品牌: 众仪(ZOYI)
仪表型号: ZT111
体积分类: 袖珍式
显示字数: 9999字
是否拆机: 有拆机

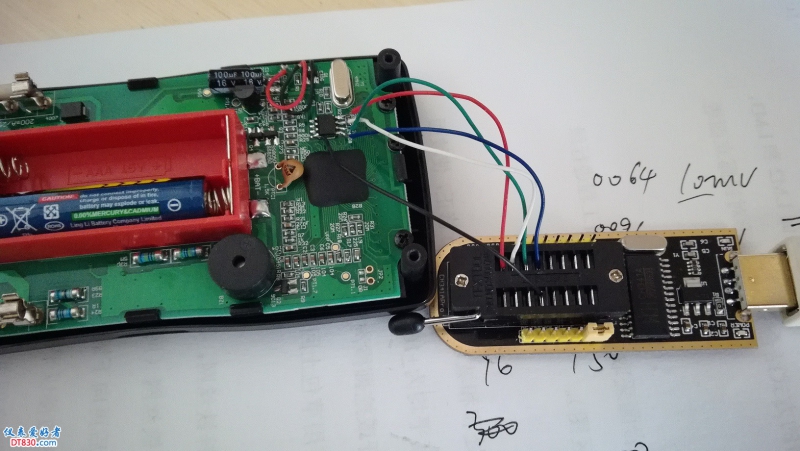

  上一篇提到的ZT111的NCV测量后不归零的问题(http://www.dt830.com/thread-417-1-1.html),我想应该是NCV设置的问题,今天读取EEPROM得到了验证。

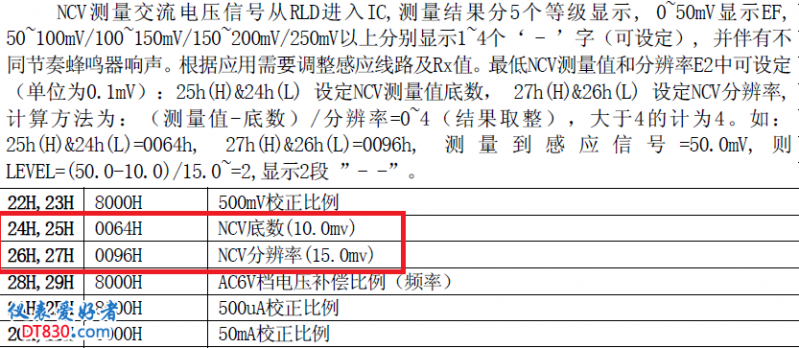

  下图是规格书的默认数据,NCV底数为10.0mv,分辨率为15.0mv。

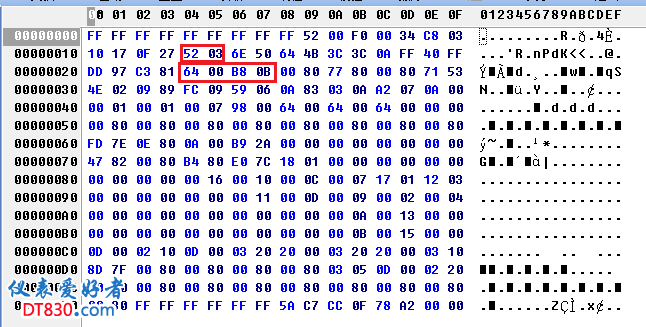

  下图是读取到的EEPROM内的数据,由于PCB上有NCV天线,大大增加了NCV的灵敏度,所以厂家修改了分辨率为300.0mv(0x0BB8),但是底数还是10.0mv(0x0064),由于灵敏度的增加,底数可能也会增加,所以会出现不归零的情况。

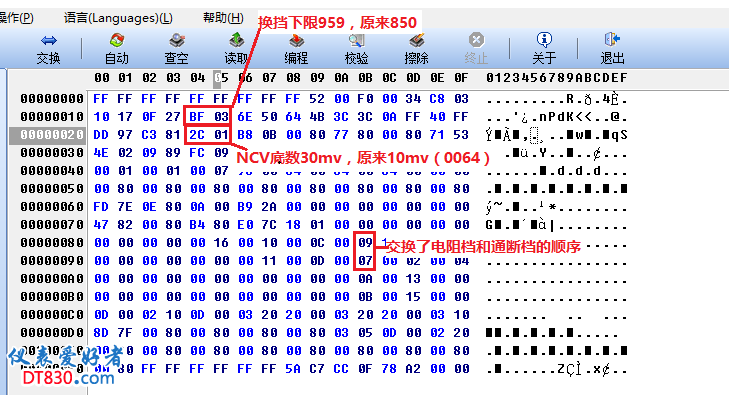

  通过修改底数为30.0mv(0x012C),完美决绝了问题。
  同时修改了换挡下限。由于平时使用通断档较多,所以设置了电阻档默认为通断档。

已有1人评分金钱 理由
5448 + 10

查看全部评分 总评分:金钱 +10

发表于 2017-10-5 12:21:08  | 显示全部楼层
程序功底令人羡慕。
发表于 2017-10-5 12:29:43  | 显示全部楼层
能把楼主这能力盗点来就好了。
发表于 2017-10-5 12:31:46  | 显示全部楼层
wgsd 发表于 2017-10-5 12:29
能把楼主这能力盗点来就好了。

玩的开心就好~
发表于 2017-10-5 12:33:40  | 显示全部楼层

小心今晚去打劫。
发表于 2017-10-5 12:34:33  | 显示全部楼层
wgsd 发表于 2017-10-5 12:33
小心今晚去打劫。

随时欢迎,酒肉伺候
发表于 2017-10-5 12:36:19  | 显示全部楼层
打劫不成,成把兄弟了。
发表于 2017-10-5 13:49:40  | 显示全部楼层
高手,还好我的203不存在远离高压后不能归位到ef问题!
发表于 2017-10-5 15:22:56  来自手机  | 显示全部楼层
不太想动烙铁,要是ZT111和UT210e一样预留EEPROM焊盘就好了
发表于 2017-10-5 16:47:39  | 显示全部楼层
常玩编程器的人,就有这种工底。
