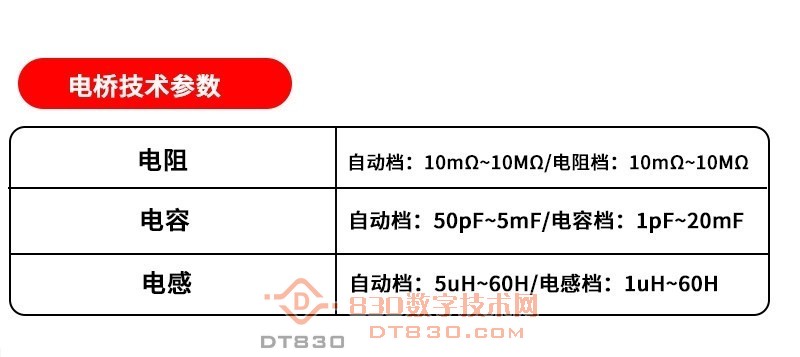

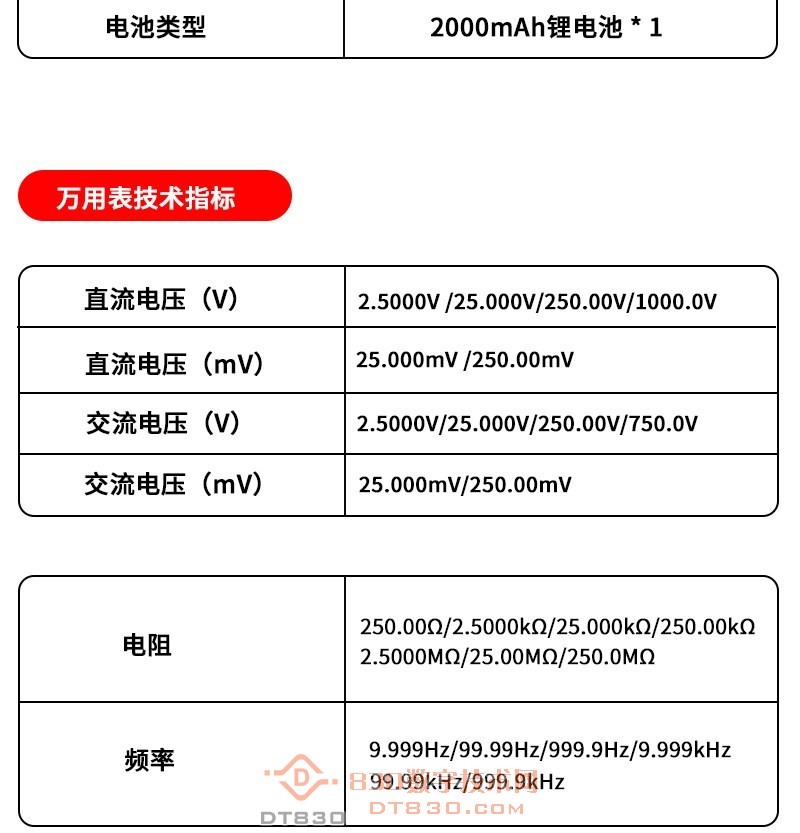

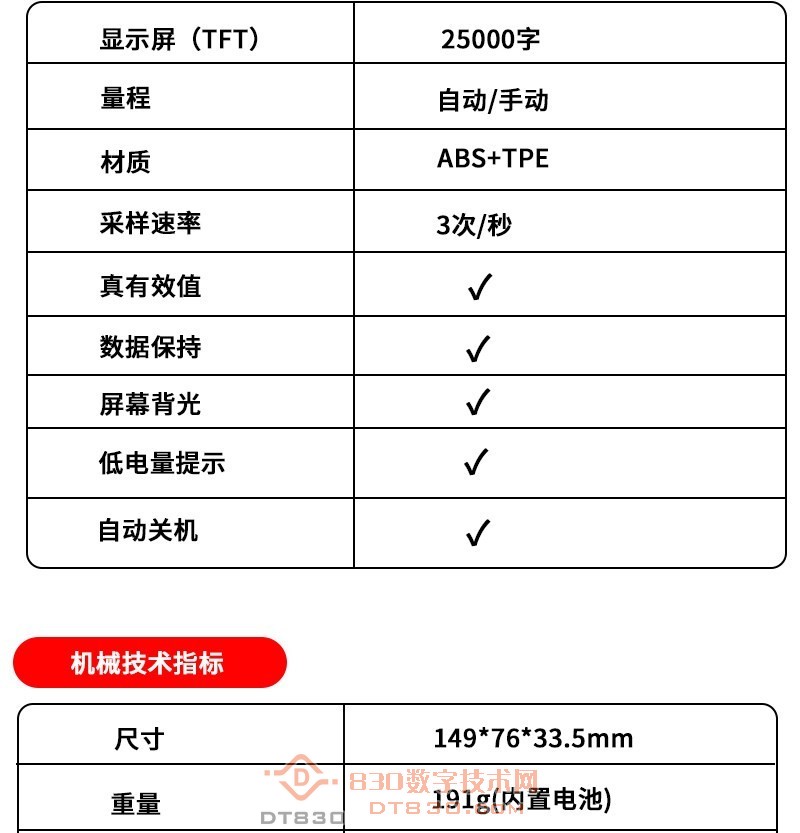

XC1是一款LCR数字电桥+高精度万用表二合一的测量仪表;机身小巧 便携、外观简洁、操作便利，搭载2.4英寸TFT高清显示屏，一键智能切换电桥和万用表模式，电桥部分采用镀金夹片和弹簧顶针两种输入端口,专业测量各种电阻、电容、电感器件;万用表模式采用高精度25000字式显示，可同步显示测量数值波形曲线记录;该产品实现了电桥与万用表的完美结合,性能优越，功能强大，可满足用户更多的测量需求。
下面看一下包装

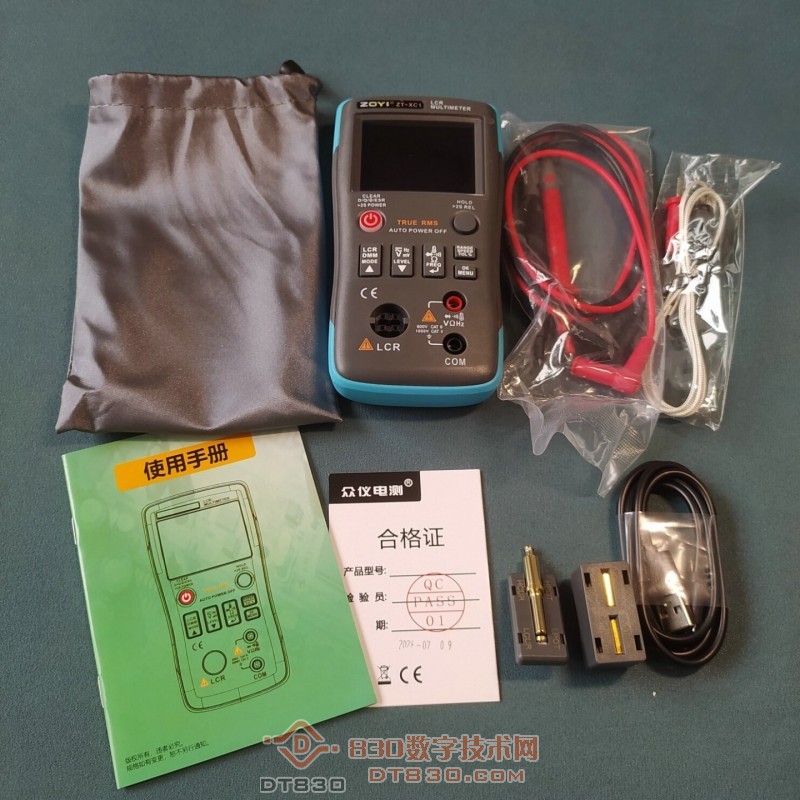

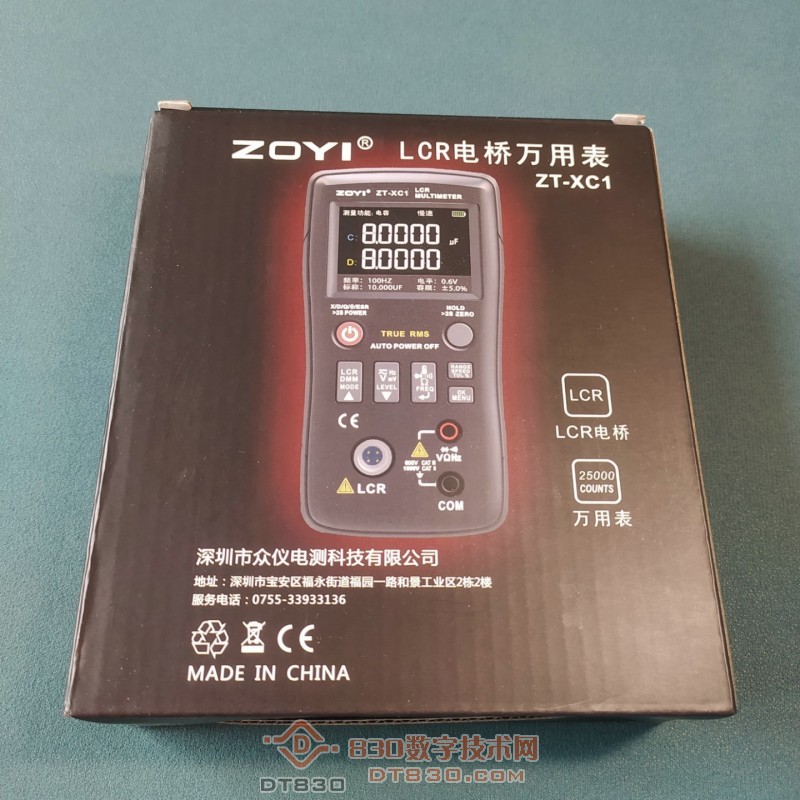

全家福，除仪表外，还有一个收纳袋、一副表笔、一副K型热电偶、一个插件测试架、一个贴片测试架、一根C口充电数据线和合格证说明书

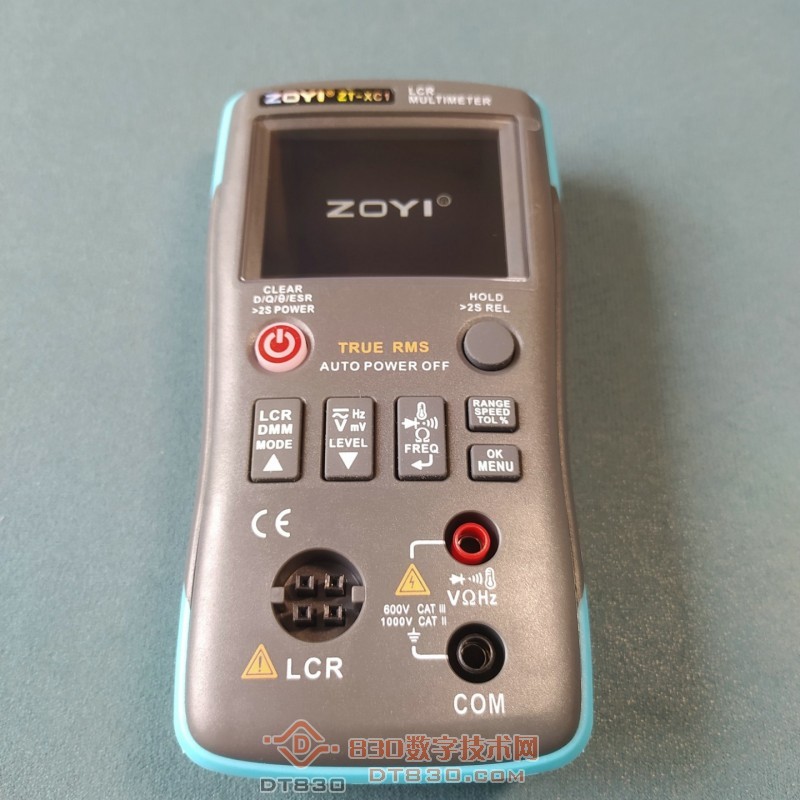

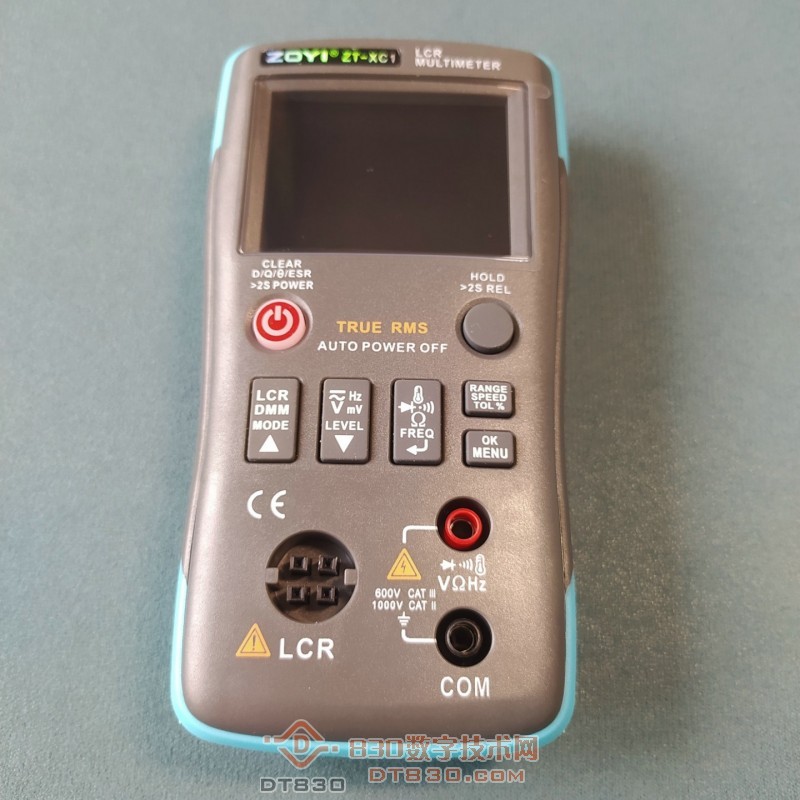

本机正面，小巧，单手可握

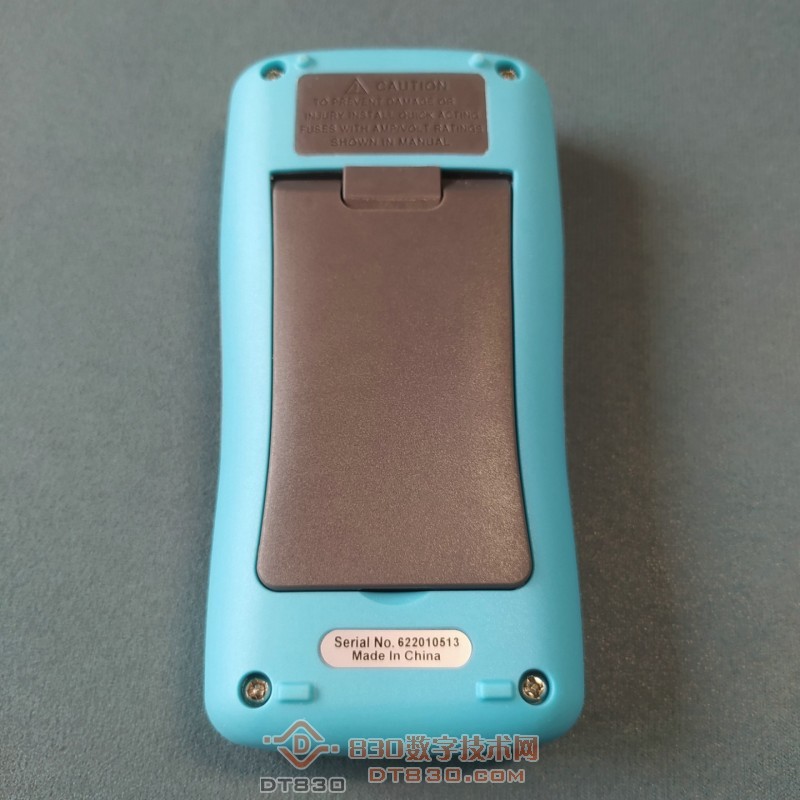

背面

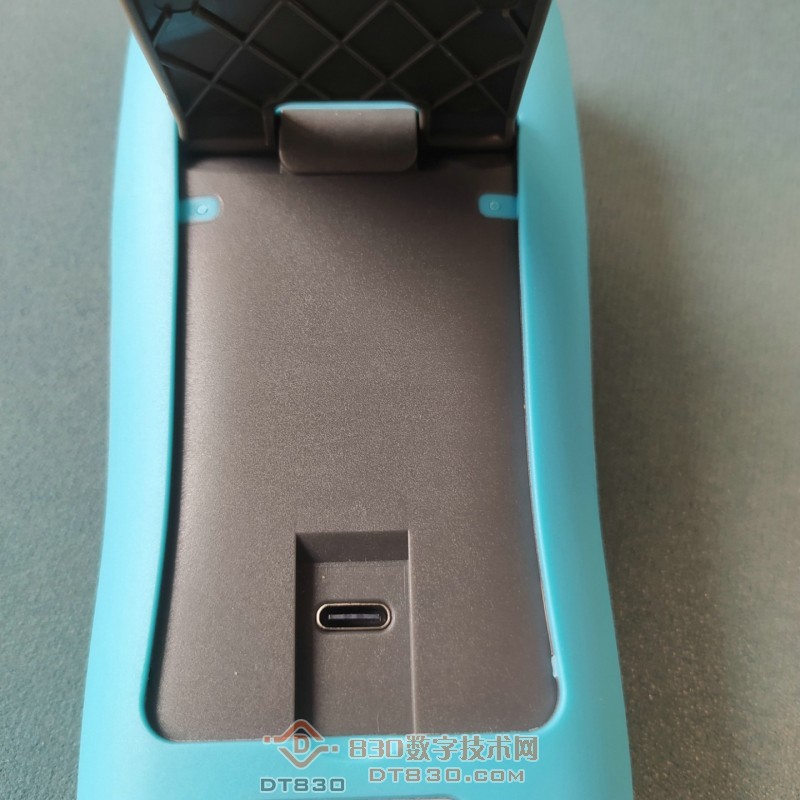

充电、数据传输口在支架下面

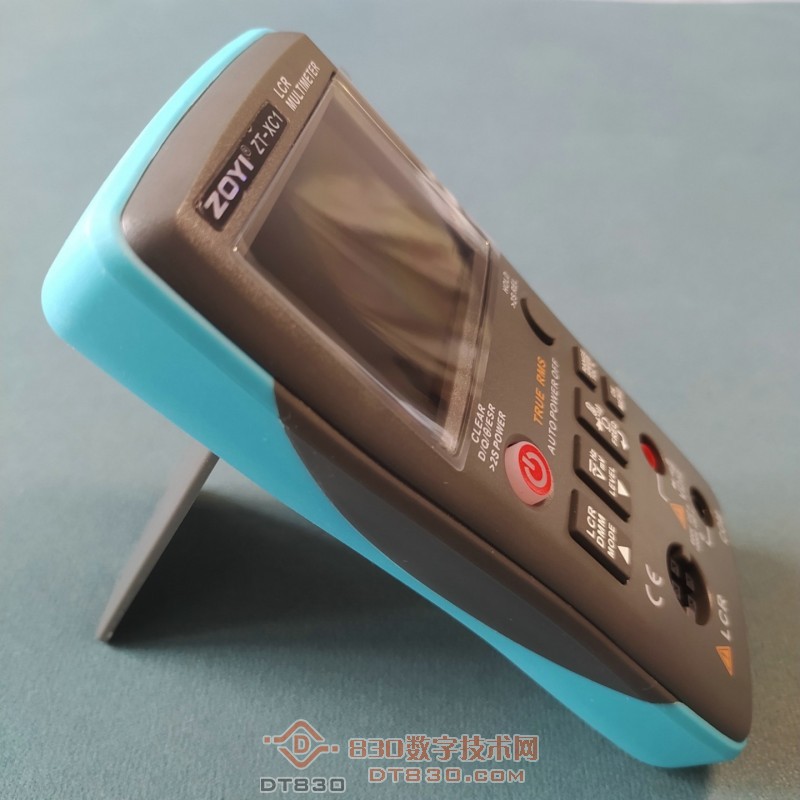

支架立起来便于观察

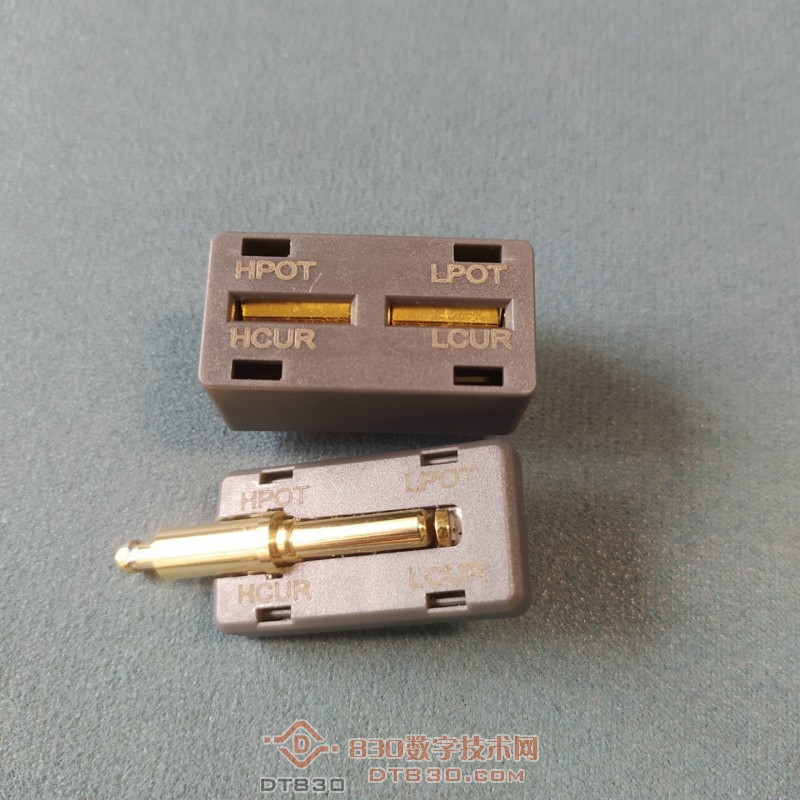

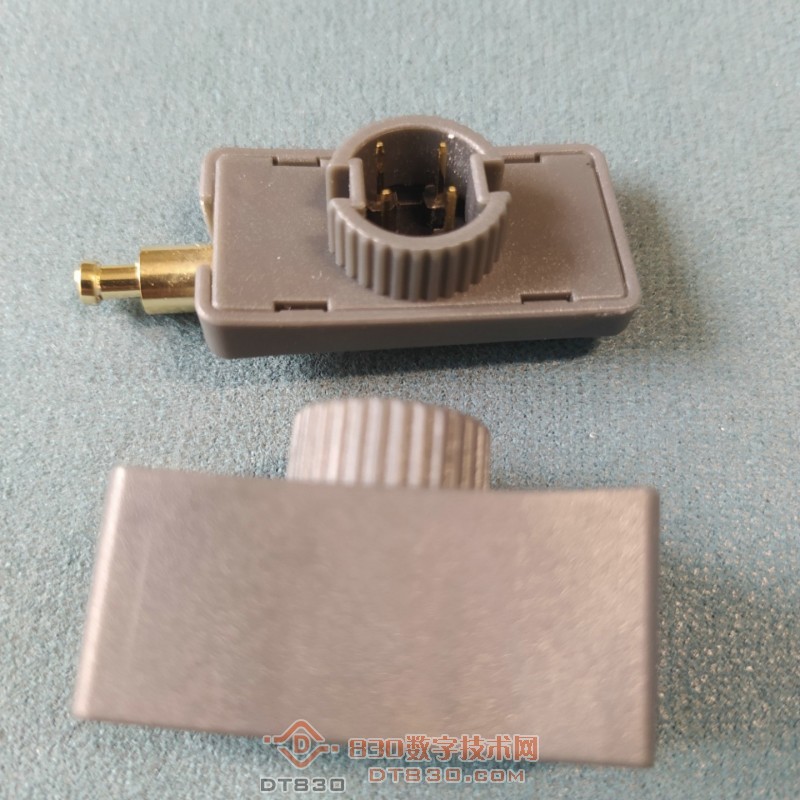

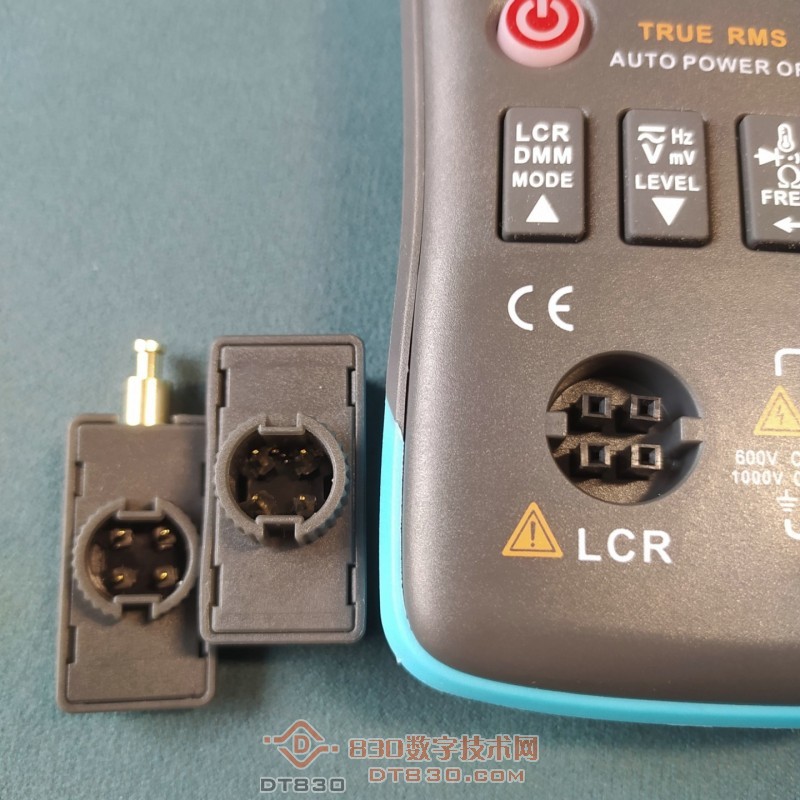

测试架与插口，这款产品有很大的改进，不再是可怜的杜邦插针，既当电气连接又当物理固定
上面是引脚插口测试架，下面是贴片器件测试架
开机画面

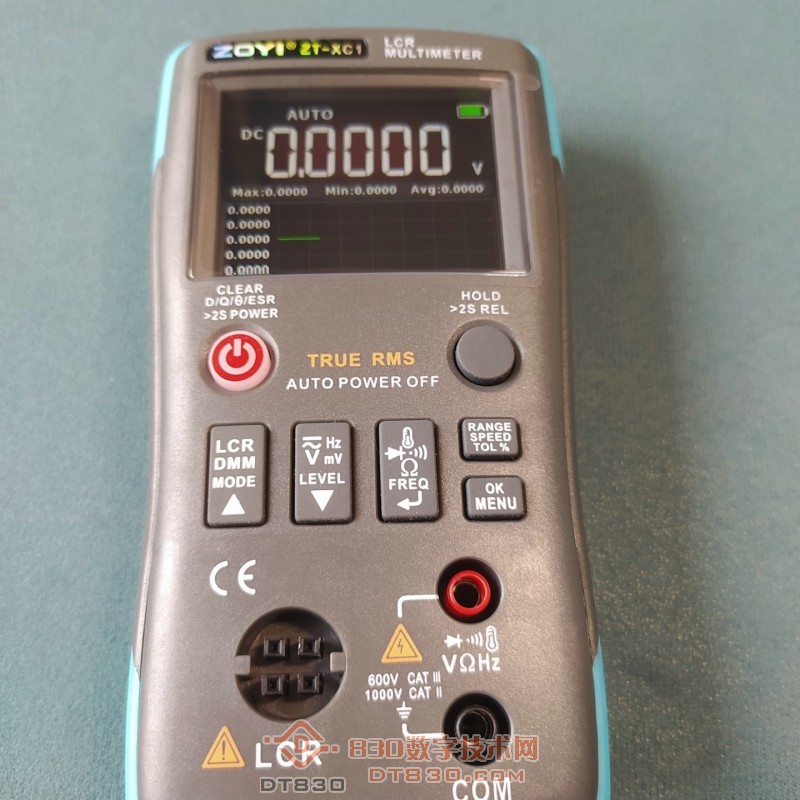

万用表显示界面

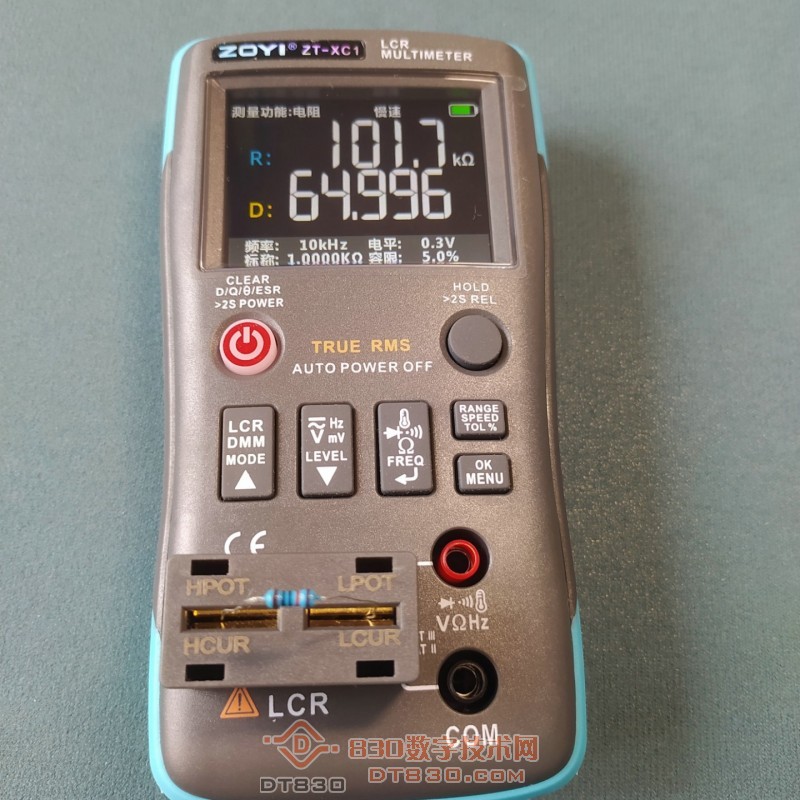

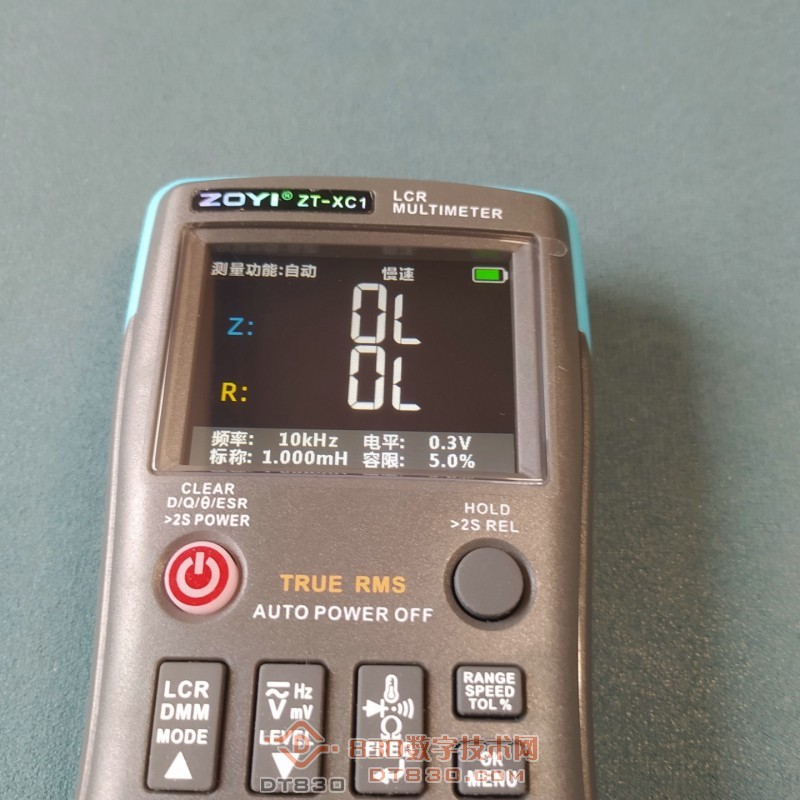

LCR显示界面

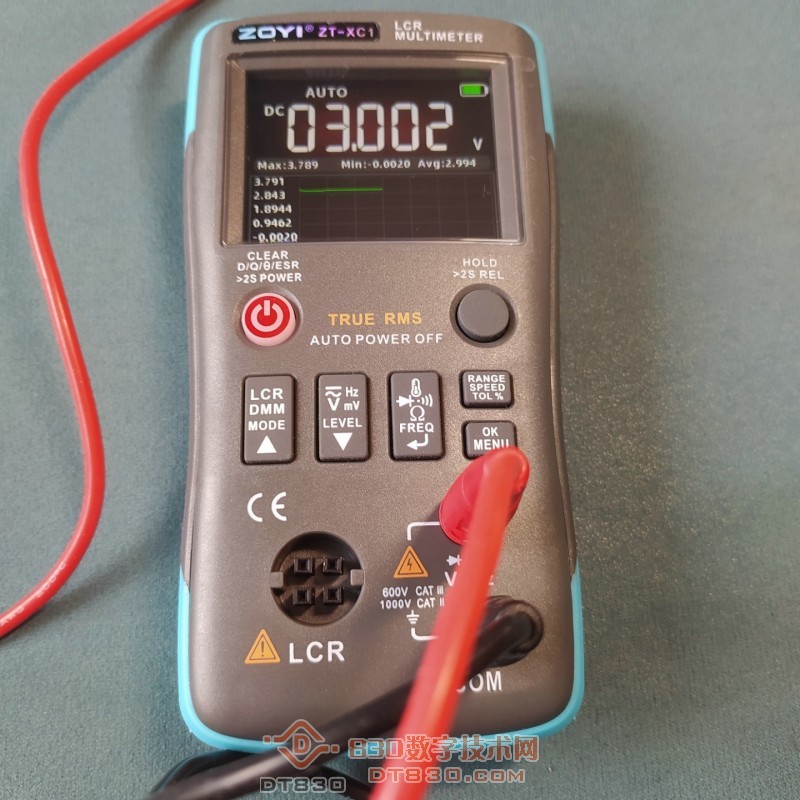

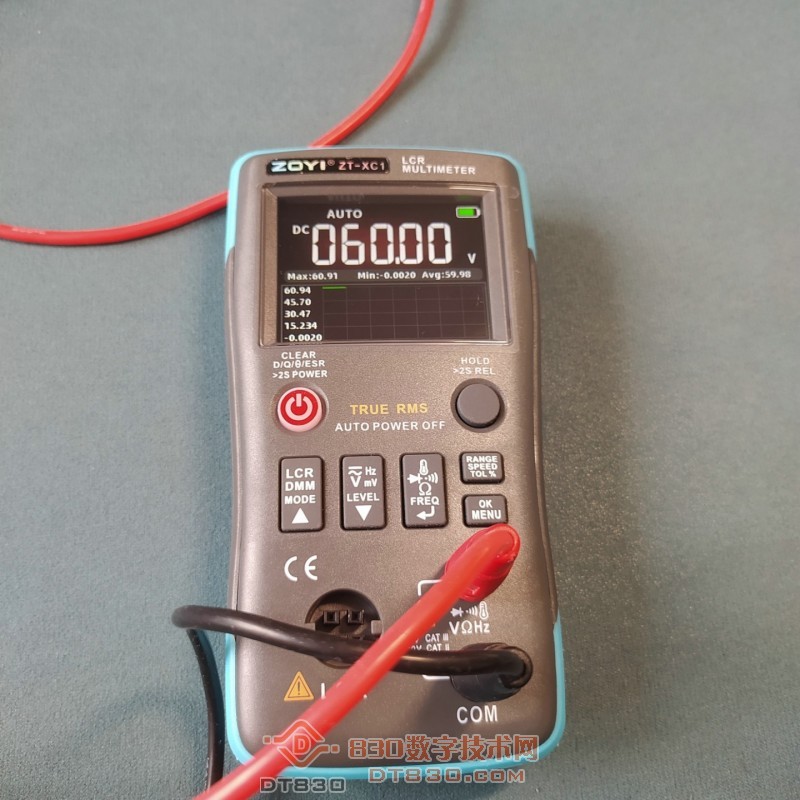

测一下电压，因没有标准源，本测试只作演示，与精度无关（以下均同）

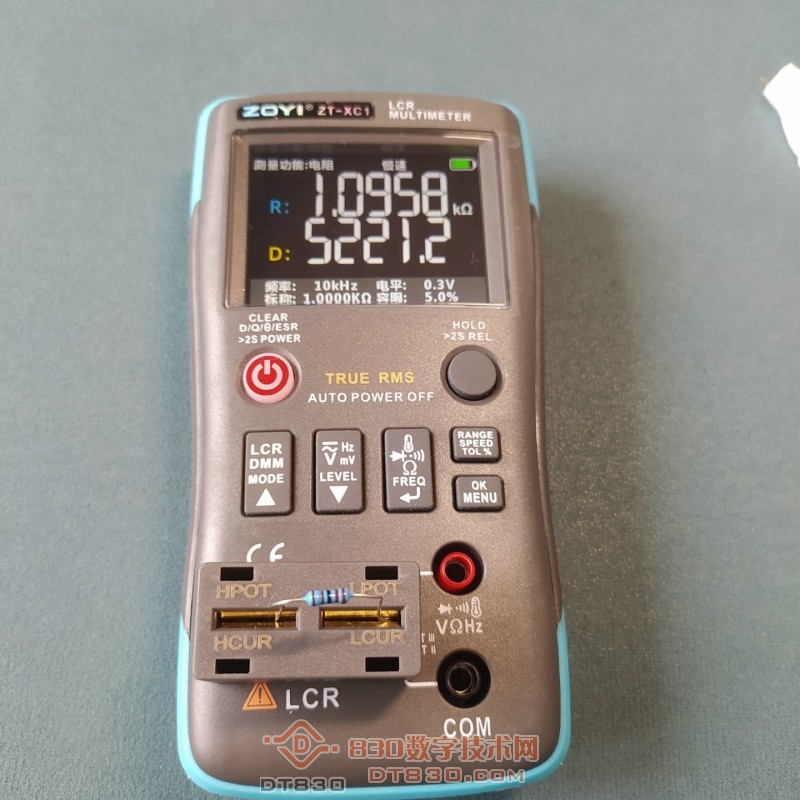

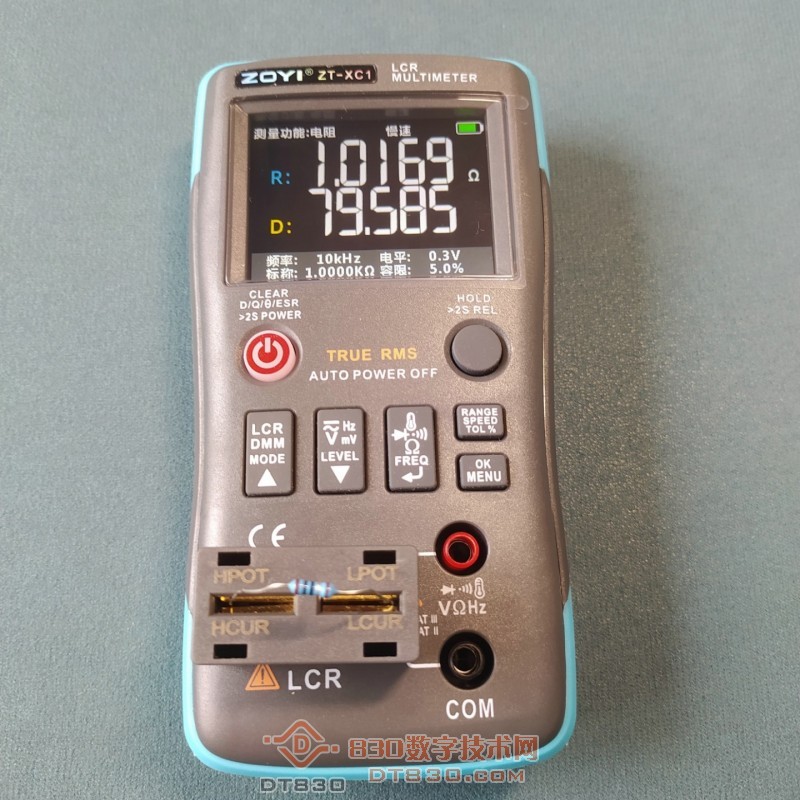

电阻测量

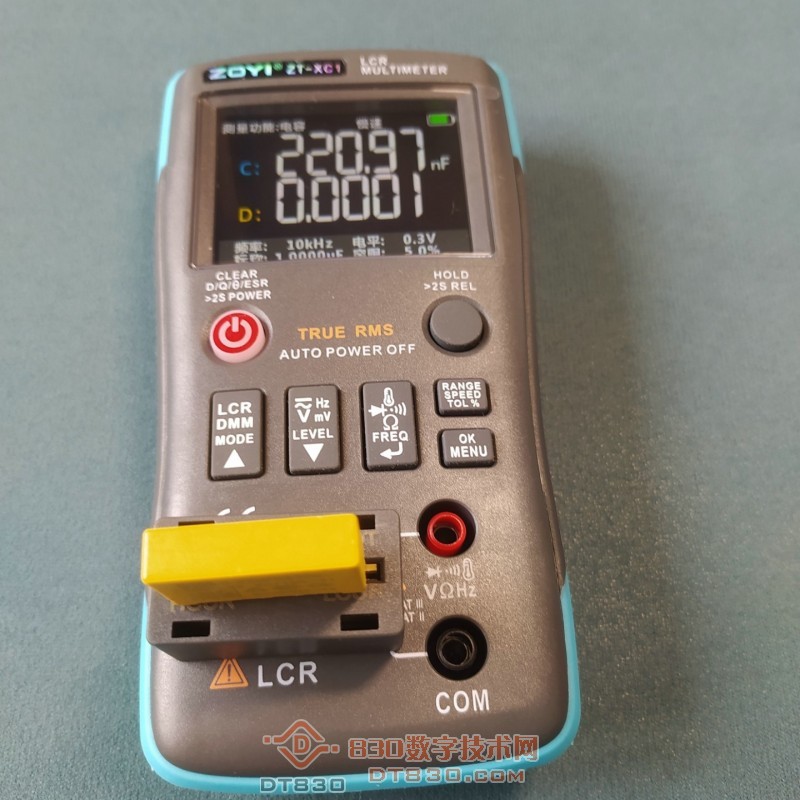

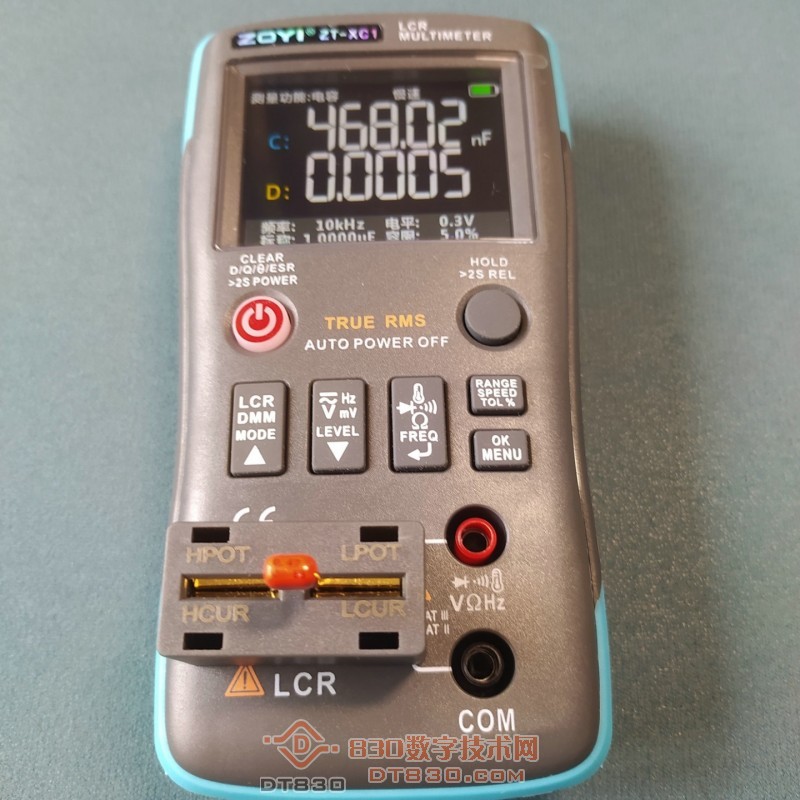

电容测量

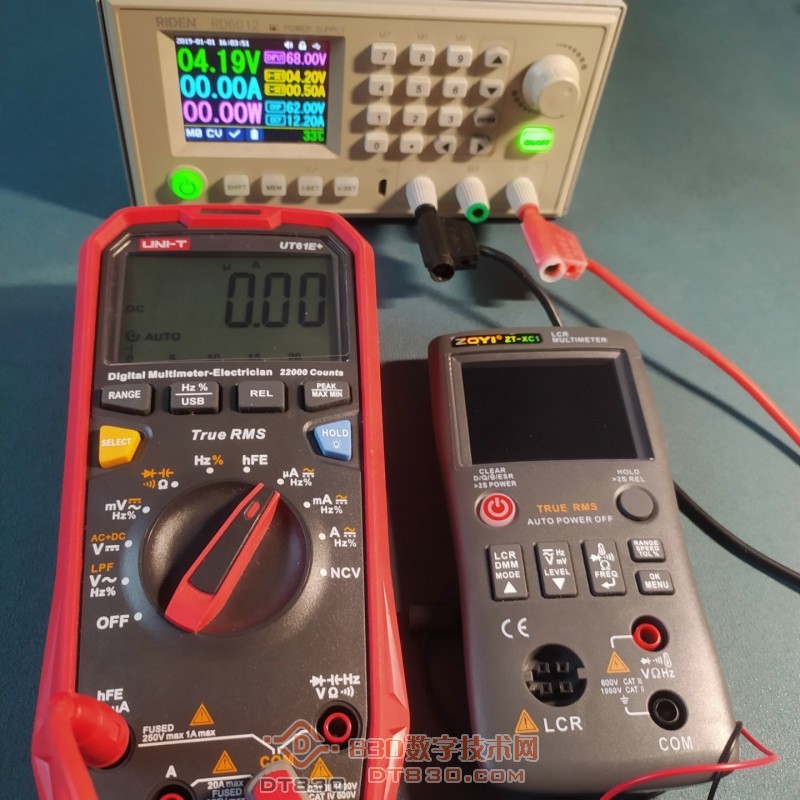

加4.2V电源，测一下关机时静态电流，由于电流表uA档内阻关系，XC1未进入待机状态，所以未能检出

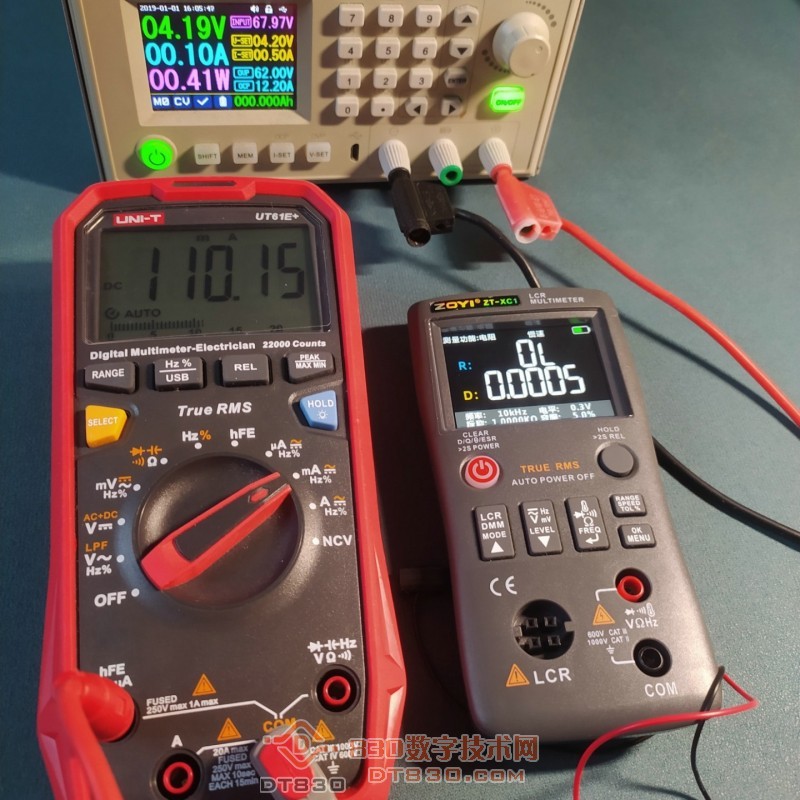

用mA档测工作电流为110.15mA
下面拆机看一下

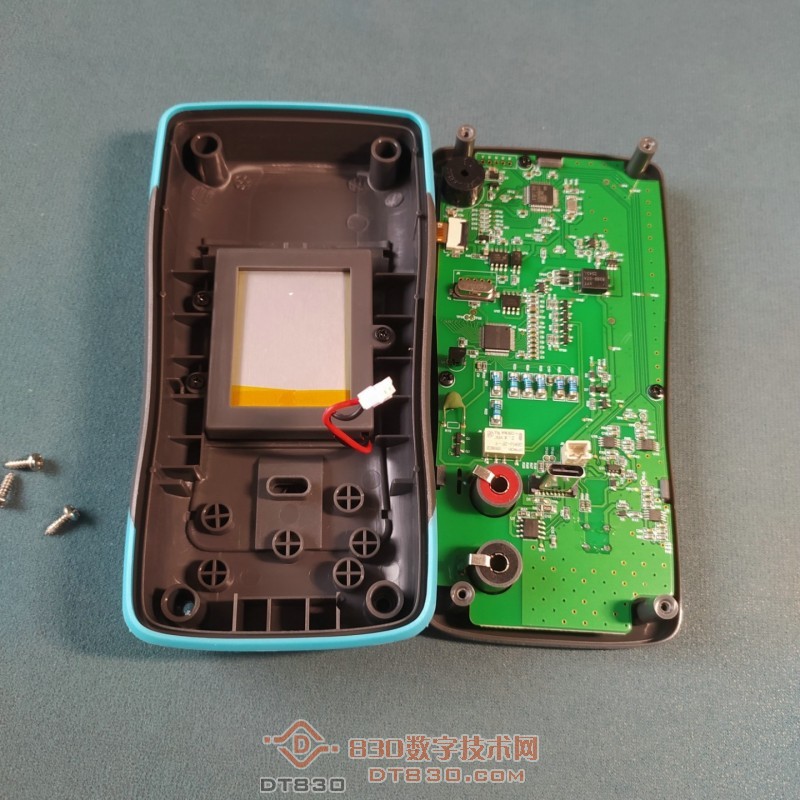

打开后盖，取下电池插座

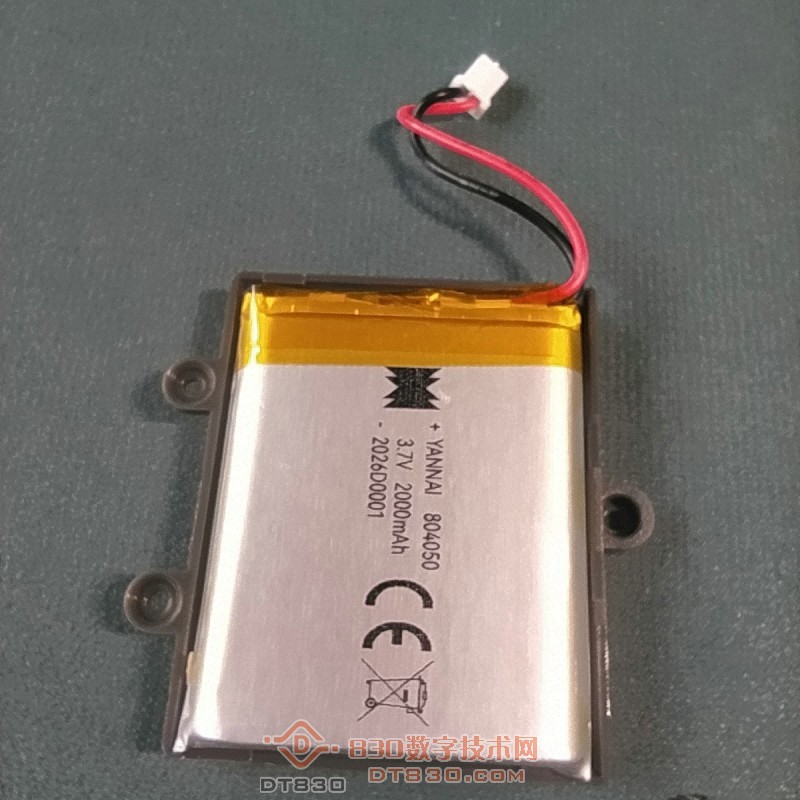

电池容量不错

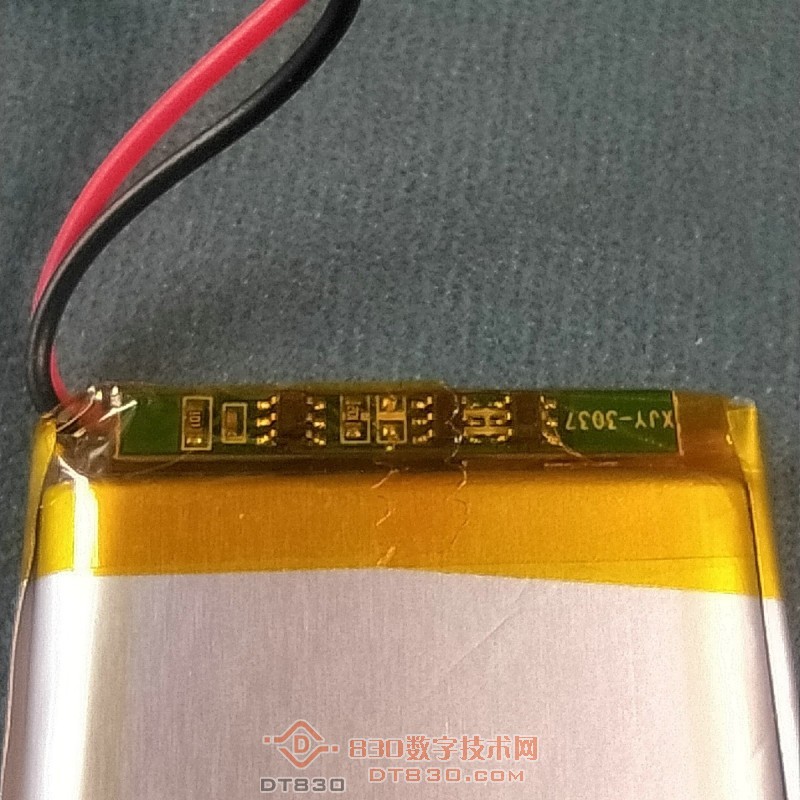

还带有电池保护板

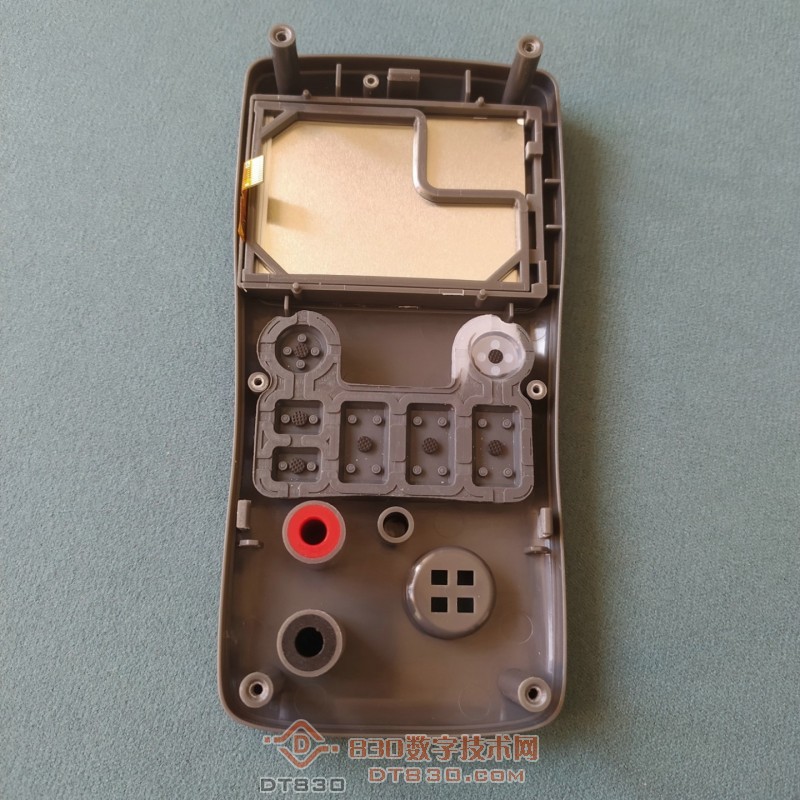

打开屏插头取下前面板

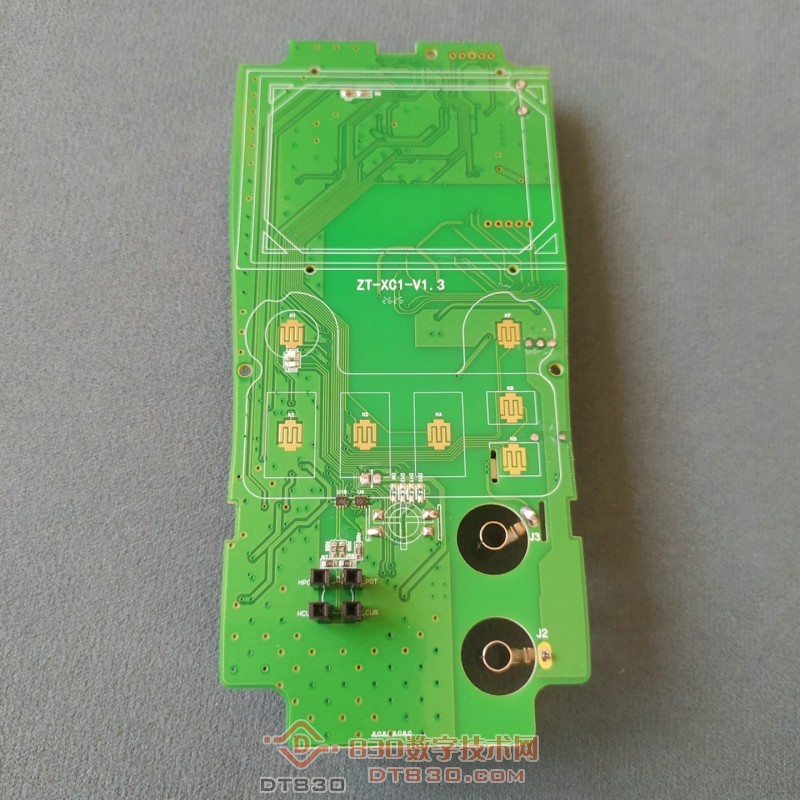

正面PCDB板

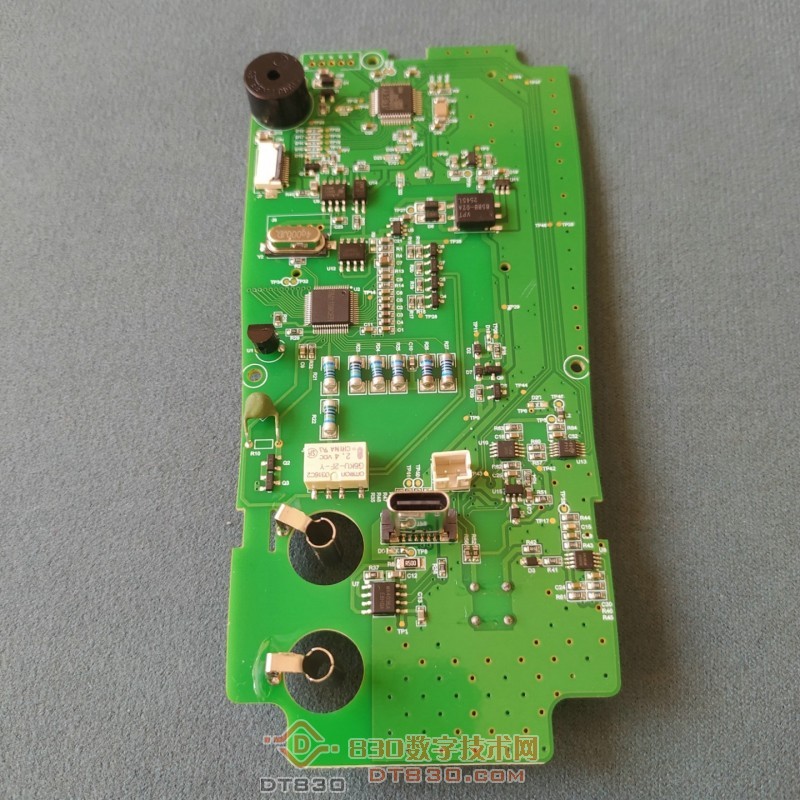

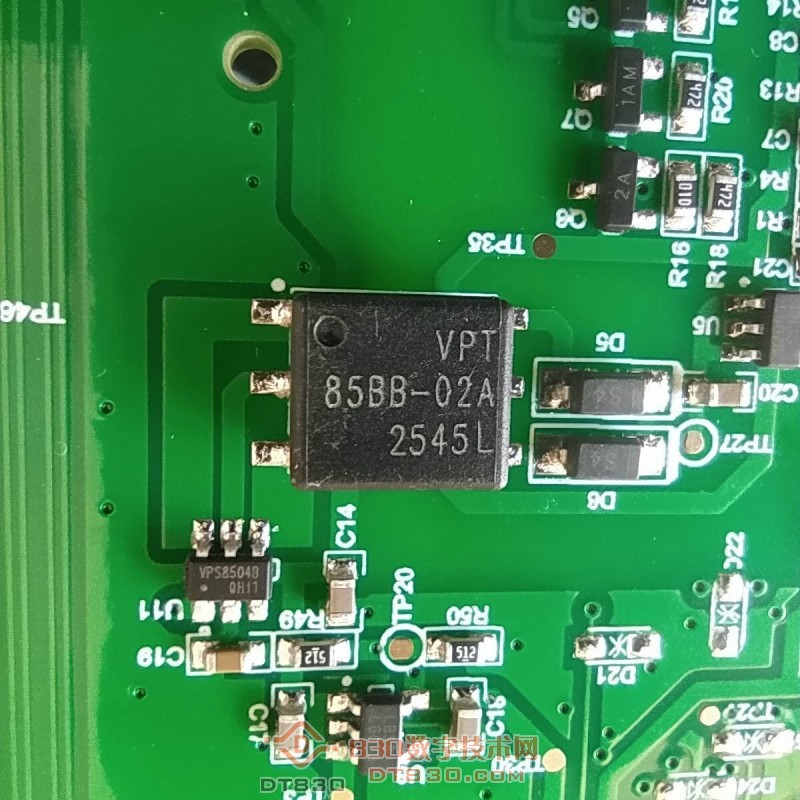

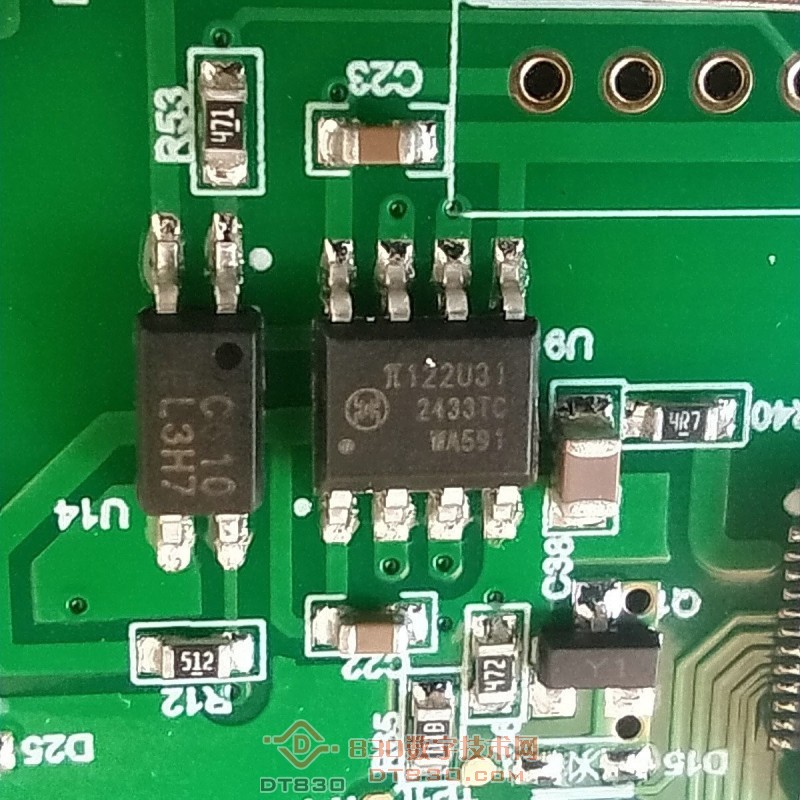

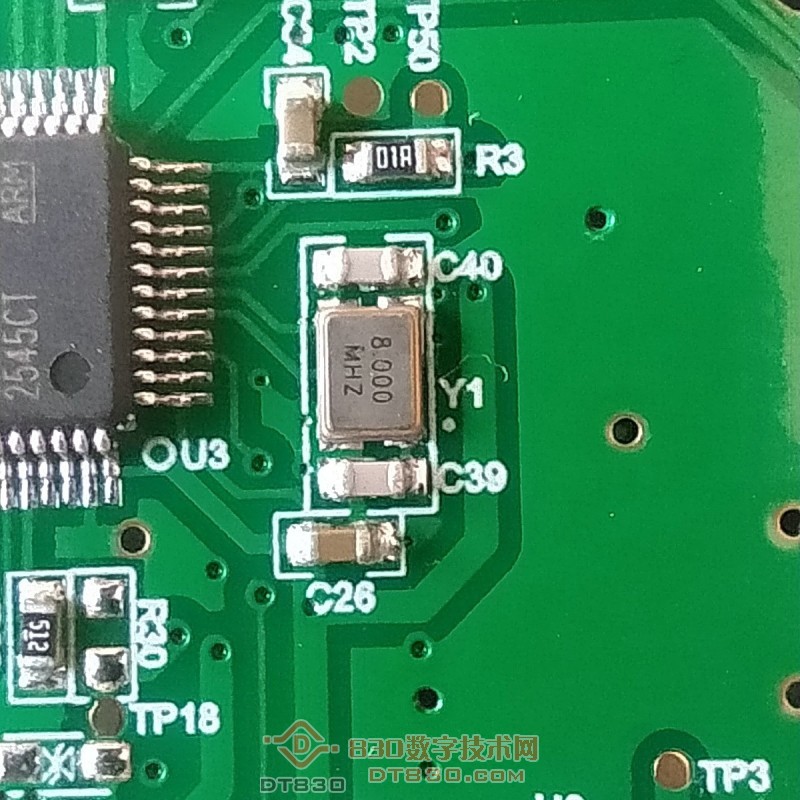

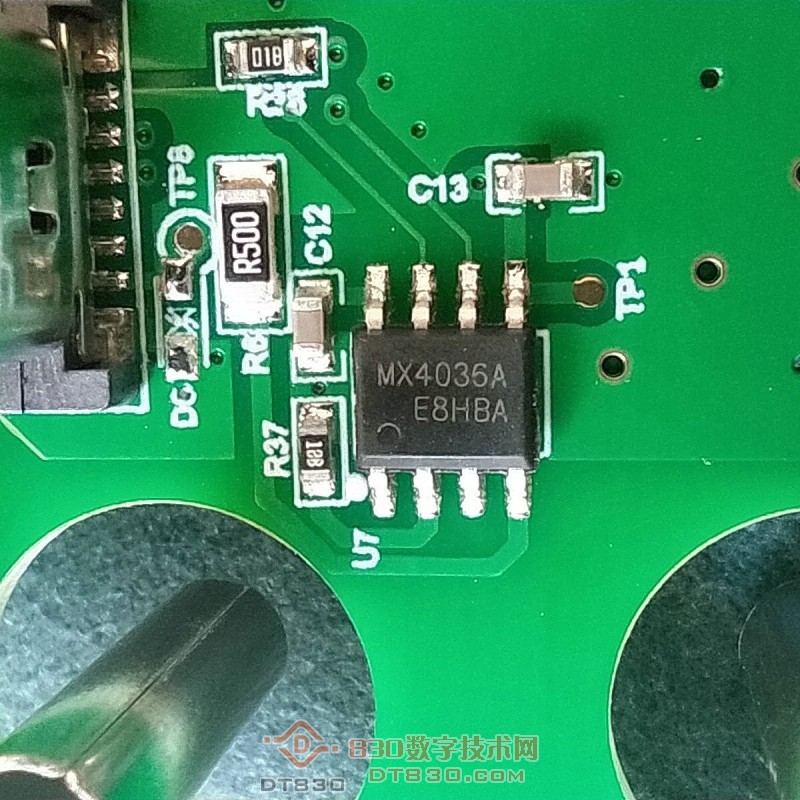

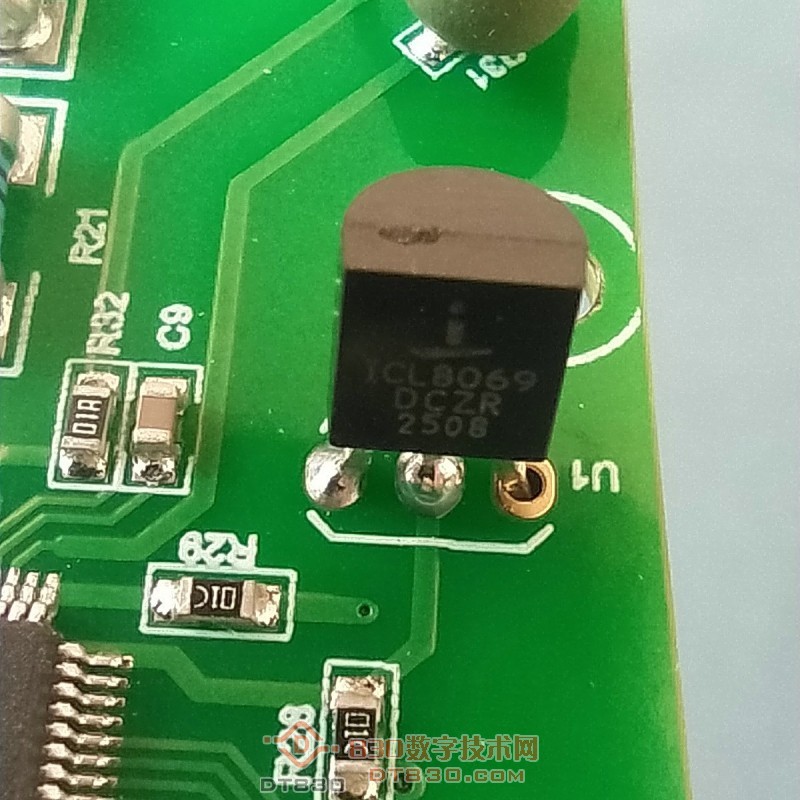

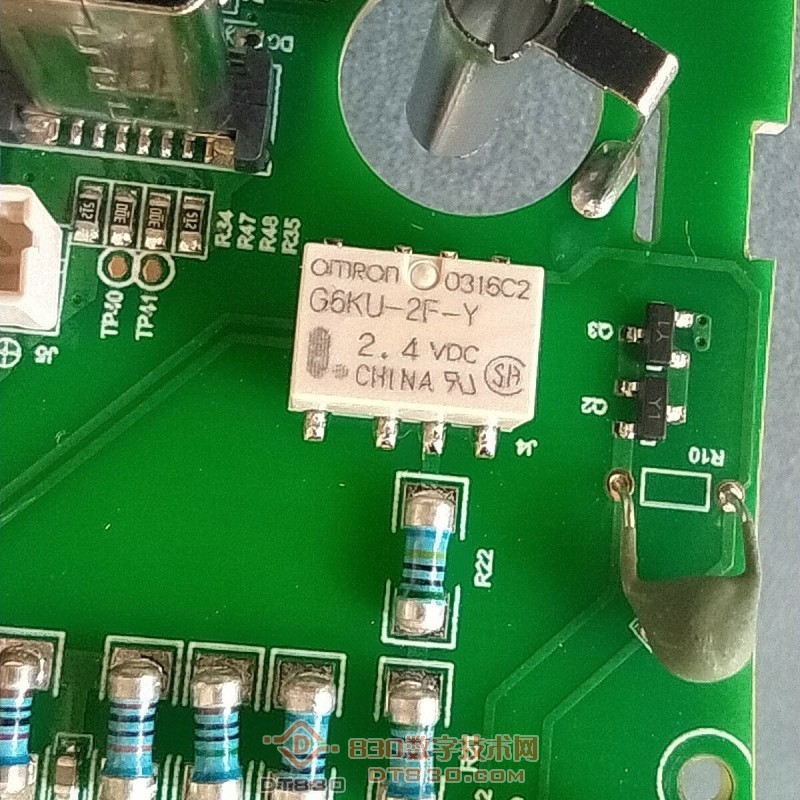

元件面

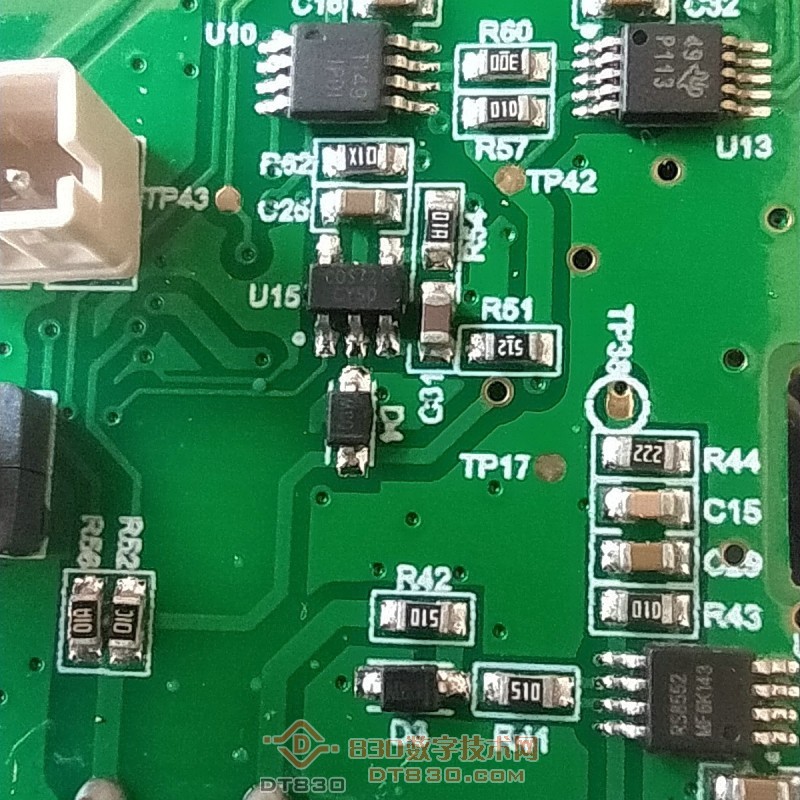

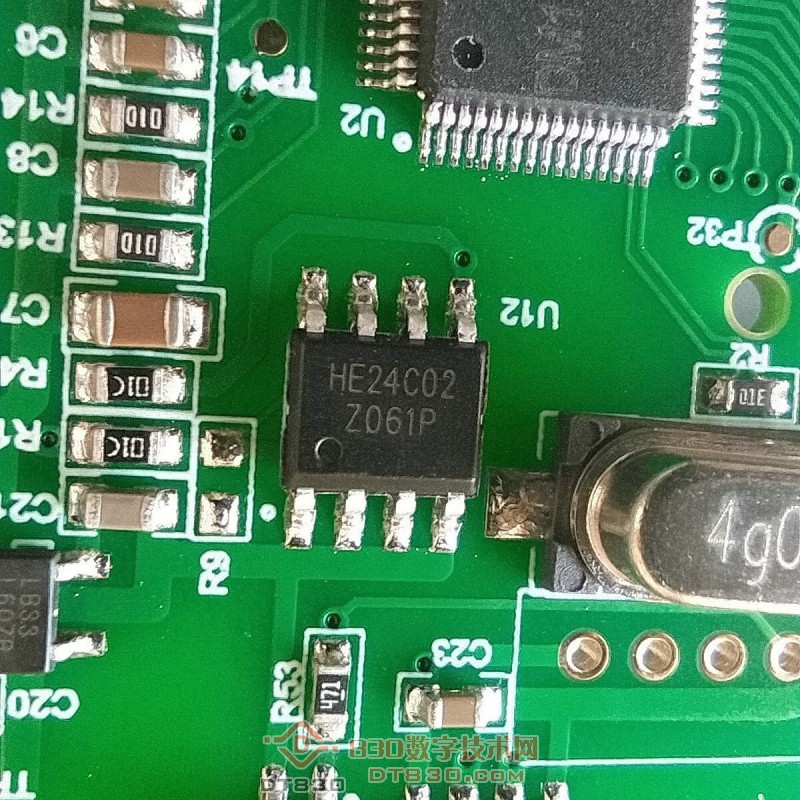

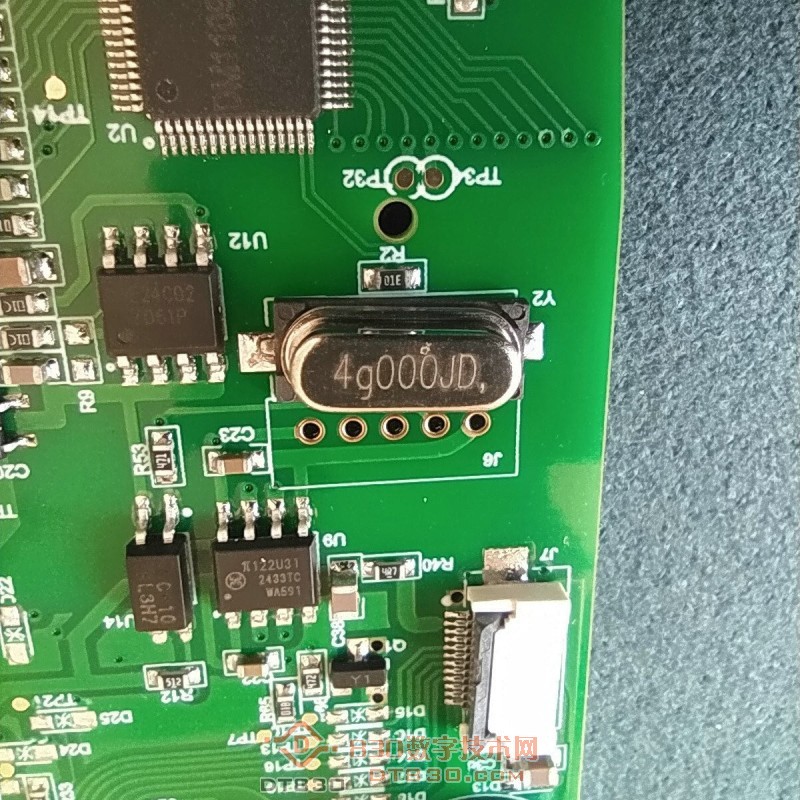

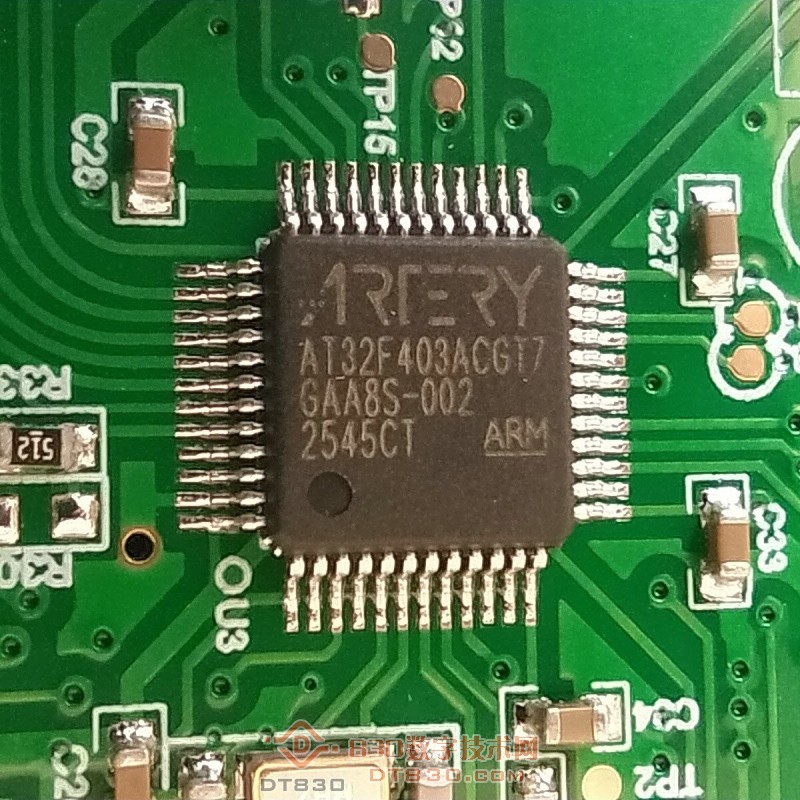

AT32微处理器

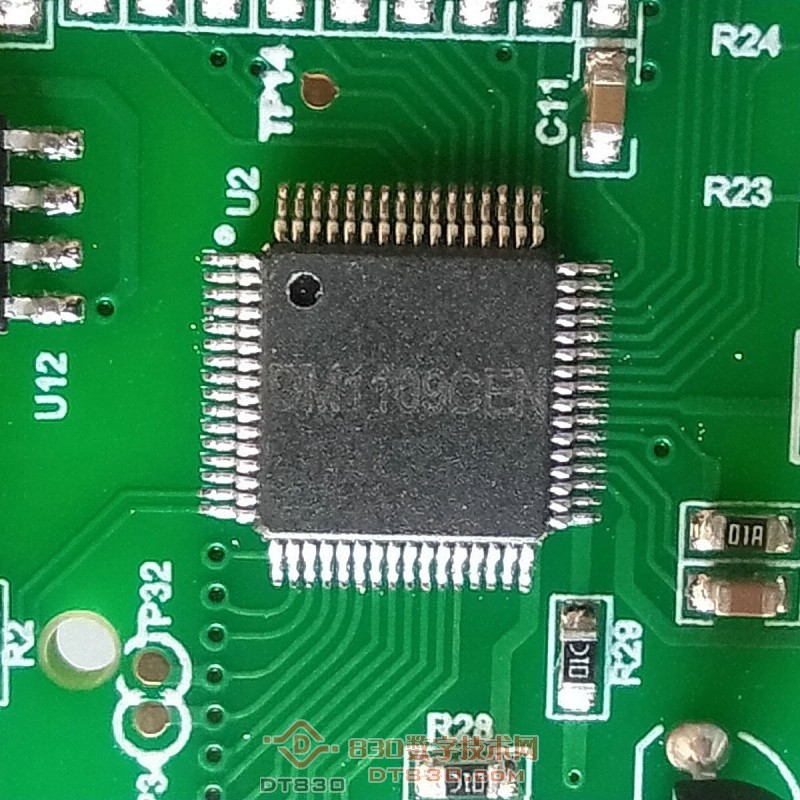

万用表是用的MD1109芯片
结束，感谢观赏
|
