谈谈普通数字万用表测高频交流电压的无用论

HD123 · 发表于 2020-5-12 16:22:58

散淡021 发表于 2020-5-12 16:16
这样说吧，
这个开关场管D极有DCV，起振工作后又有高频开关脉冲。不少表不能测。
0660方案的表基本都能测 ...

你黑表笔接到哪里的？

散淡021 · 发表于 2020-5-12 16:27:00

HD123 发表于 2020-5-12 16:22
你黑表笔接到哪里的？

黑表笔接地（310V电解负极，也就是热地）

测这里要留意安全，

kyhwhb · 发表于 2020-5-12 16:30:39

散淡021 发表于 2020-5-12 16:16
这样说吧，
这个开关场管D极有DCV，起振工作后又有高频开关脉冲。不少表不能测。
0660方案的表基本都能测 ...

他这个电路类似RCC电源，用的是13003之类三极管吧

wgh1027 · 发表于 2020-5-12 16:31:36

指针表测交流就是串二极管，有些数字表也是用串联二极管方法测交流的，例如DT830。

散淡021 · 发表于 2020-5-12 16:35:15

本帖最后由散淡021 于 2020-5-12 16:37 编辑

现在大多数人都用数字表，起班至少是玩具表，三和7000 ACV是特色另说

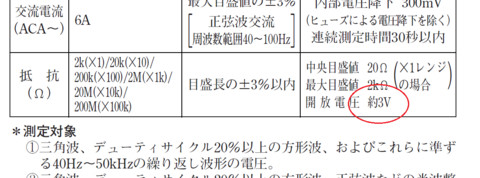

而常见的指针表综合功能都不如玩具表，为了5个电阻档再都带个指针表？我个人感觉吃力

这5个电阻档其实就是玩具表+9V
毕竟现在很少要用到正向导通高压硅堆，大电流维持大功率可控管的导通等等

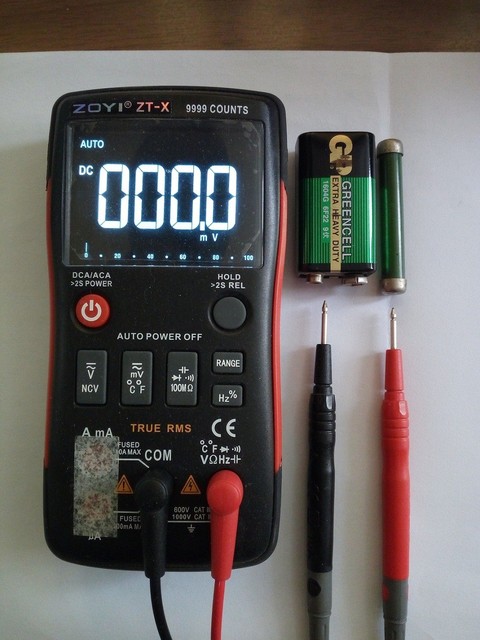

即时碰到，左手多拿个9V不就OK

kyhwhb · 发表于 2020-5-12 16:42:05

本帖最后由巍巍兴安于 2020-5-12 16:49 编辑

HD123 发表于 2020-5-12 16:22
你黑表笔接到哪里的？

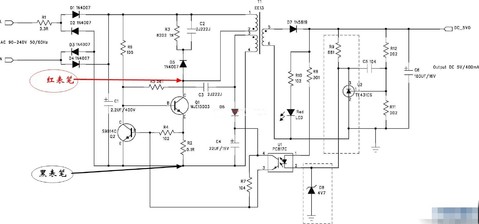

大概类似的电路：

HD123 · 发表于 2020-5-12 16:45:24

散淡021 发表于 2020-5-12 16:27
黑表笔接地（310V电解负极，也就是热地）

测这里要留意安全，

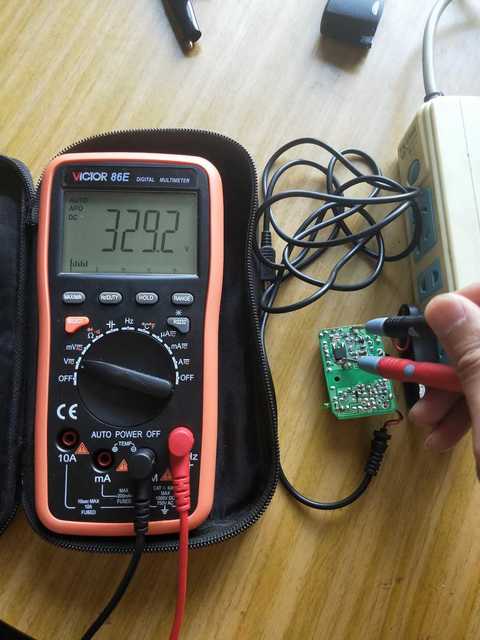

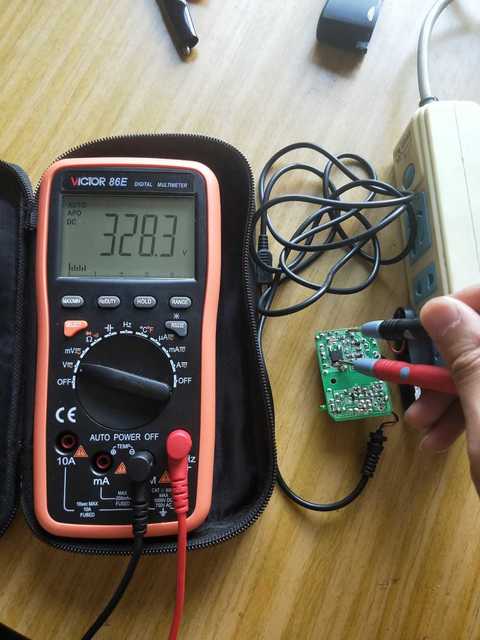

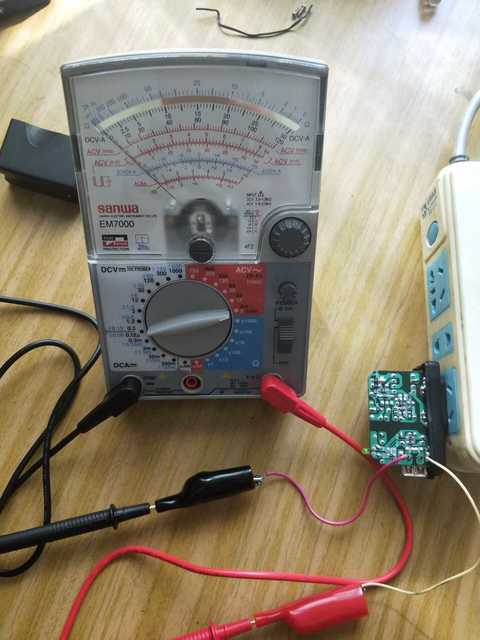

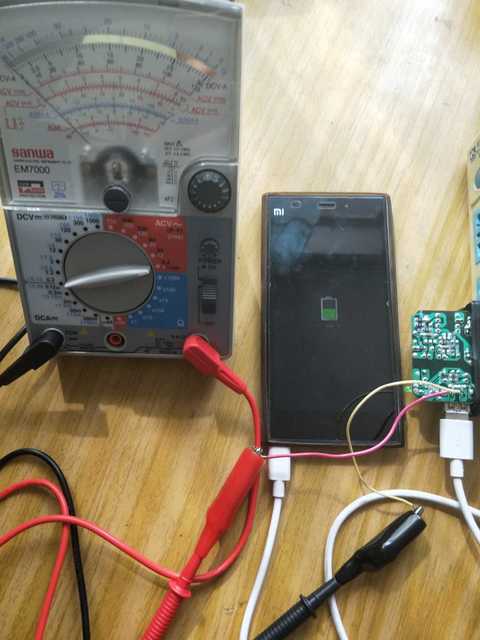

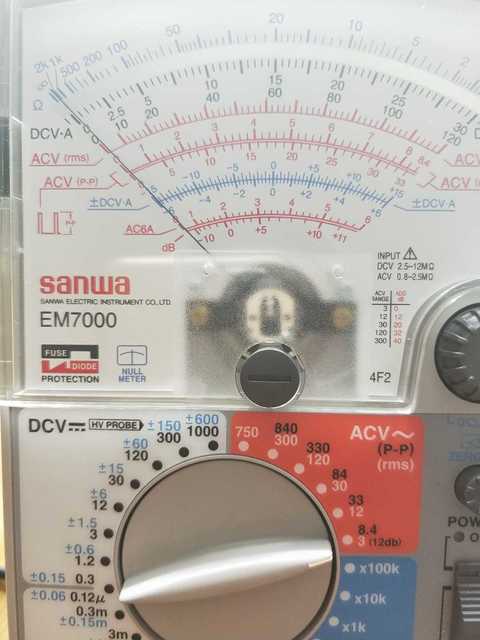

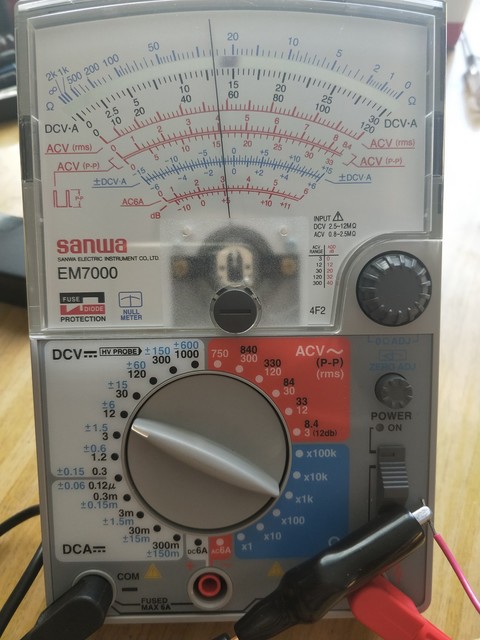

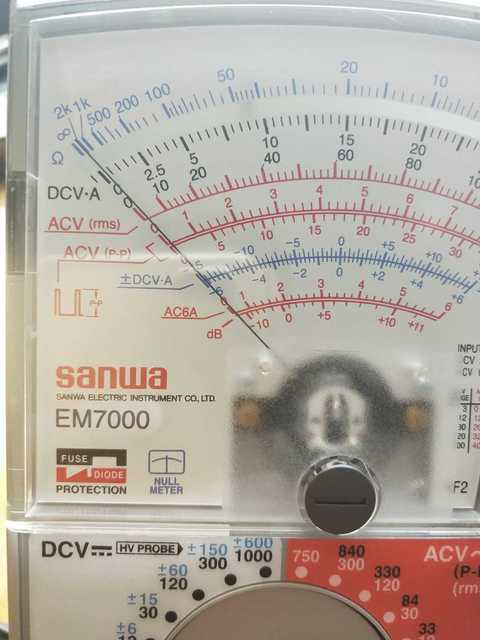

我找了个电源，你看这个，测得电压，空载320多伏，后两个数在跳，不稳，但也是正常的呀！

散淡021 · 发表于 2020-5-12 16:48:39

HD123 发表于 2020-5-12 16:45
我找了个电源，你看这个，测得电压，空载320多伏，后两个数在跳，不稳，但也是正常的呀！ ...

基本不错

但带1A满载后？

你上二图的电压说明都是空载吧？

散淡021 · 发表于 2020-5-12 16:49:54

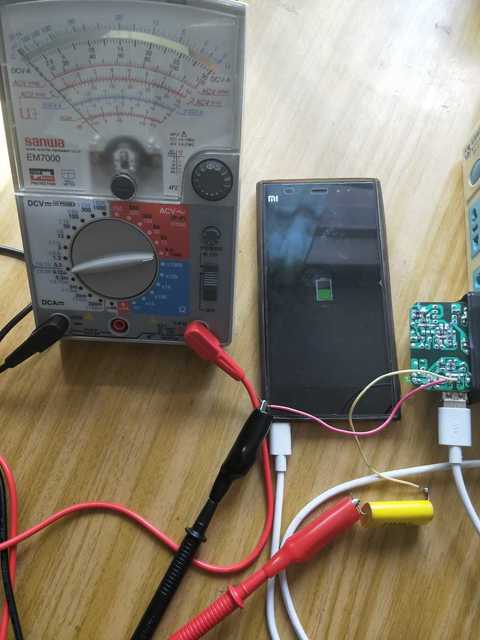

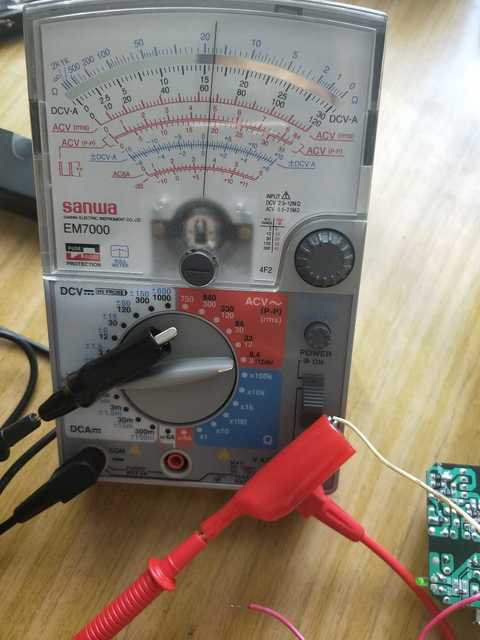

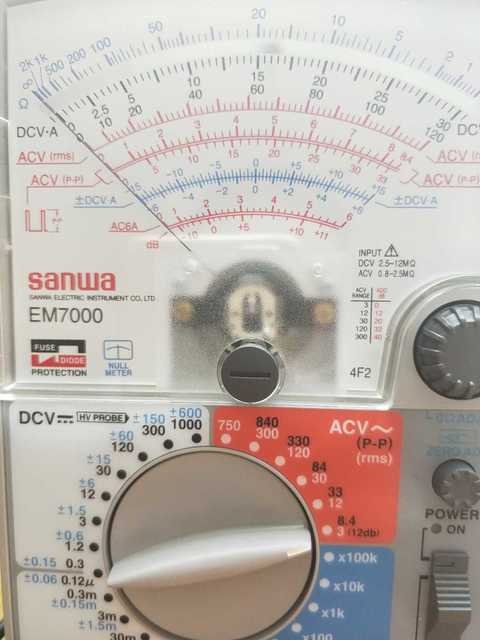

记得EM7000指针表，高压硅堆也是搞不定的


HD123 · 发表于 2020-5-12 16:52:06

散淡021 发表于 2020-5-12 16:48
基本不错

但带1A满载后？

我这是空载测试的，我这个充电器插头和负载不匹配，没接负载
